Делаем геотермальное отопление своим руками: описание работы насосов, основные характеристики и отзывы владельцев

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев.

Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

• Исключена процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
• Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
• Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
• Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
• Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.
• Акустический комфорт. Тепловой насос работает практически бесшумно.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования.

Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного коллектора и внутреннего контура.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование уложенного в грунт или погруженного в воду коллектора позволяет сэкономить значительные средства.

К тому же, сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Надо отметить, что некоторые умельцы, в стремлении сэкономить научились собирать геотермальный тепловой насос собственноручно.

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

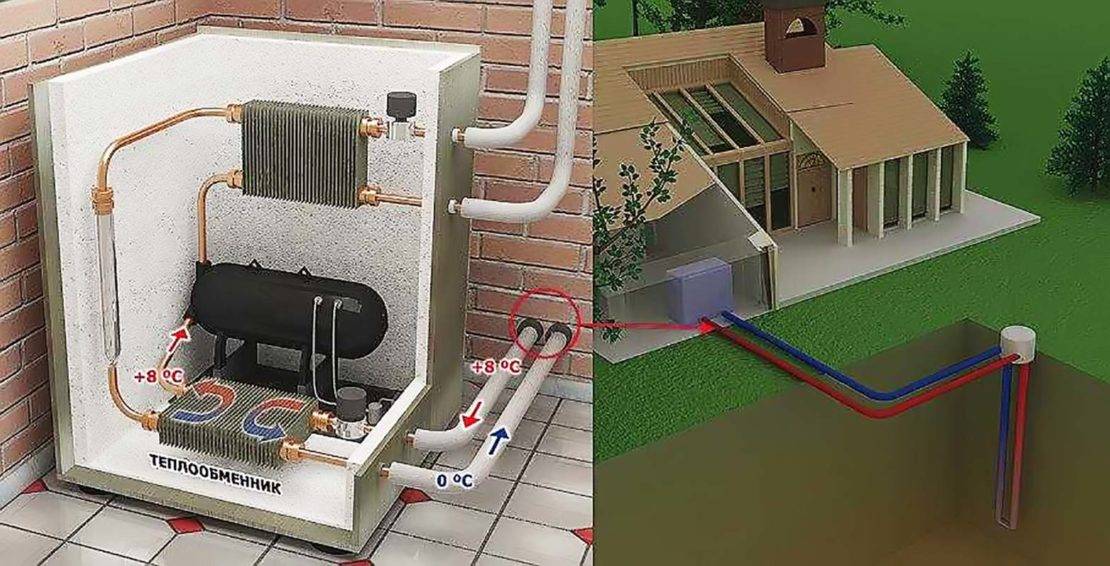

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Тепловой насос – грунт, вода

На грунтовых тепловых насосах хочу остановиться отдельно. Их можно разбить на несколько, не схожих между собой, систем. Прежде всего это ТН с открытым циклом, где вода, имеющая плюсовую температуру, забирается прямо из водоносного горизонта и после охлаждения при отборе тепла отправляется обратно.

Широкое применение имеют системы с закрытым циклом, когда теплоноситель прокачивается через замкнутый трубопроводный контур, который уложен в грунте либо на дне открытого водоема. Контур для выбора тепла можно установить вертикально в скважине или уложить горизонтально в глубокой траншее.

При выборе между горизонтальном коллекторе или вертикальном зондом необходимо учесть, что во втором случае каждый погонный метр скважины насоса отдает 50 Вт тепловой энергии, а коллектор всего-то – 20. Помимо этого, коллектор за весь отопительный сезон выхолаживает грунт. А это приводит к падению эффективности теплового устройства. Зато бурение скважины под тепловой насос обходится на порядок дороже.

Принцип геотермального отопления

специальные насосы,коэффициентные данные энергии земли.

Состоит система из двух контуров, а именно:

• внутреннего;
• внешнего.

Первый из упомянутых представлен привычной для многих отопительной установкой из соединения труб и радиаторных элементов. Внешний контур — это габаритный теплообменник, который монтируется под толщей земли или же в водном массиве. Внутри по нему циркулирует особая жидкость с добавлением антифриза, иногда еще его заполняют обычной водой. Теплоноситель набирает температуру окружающей среды, и уже прогретый поступает далее в геотермальный насос. Накопленное таким образом тепло передается далее внутреннему контуру. Это позволяет прогревать воду в радиаторных элементах и трубах по дому.

Расчеты

Основными параметрами, которые учитываются при любых расчетах, являются:

• температура (глубина от 15-20 м и больше прогревается от 8 до 100 градусов в зависимости от создающихся условий);
• значение извлекаемой мощности (средний показатель – 0,05 кВт на 1 м);
• влияние климата, влажности и контакта с грунтовыми водами на теплоотдачу.

Что весьма интересно, полностью сухие породы отдают не более 25 Вт с 1 м, а если есть грунтовые воды, этот показатель вырастает до 100-110 Вт. Нельзя забывать, что стандартным временем работы теплового насоса является 1800 часов за год. Если превысить этот показатель, система не станет более эффективной, зато износ ее стремительно вырастет. Что гораздо хуже, чрезмерная эксплуатация теплового ресурса недр приводит к их остыванию и даже к промерзанию пород на рабочей глубине. Вслед за этим может проседать грунт, иногда повреждаются рабочие трубы и надземные сооружения.

Принцип работы с энергией Земли

Принцип работы геотермального отопления загородного дома основан на обратном цикле Карно:

1. коллектор наполняется жидкостью-незамерзайкой, которая и переносит тепло из недр земли к насосу – соленой водой, водой со спиртом или гликолевой смесью;
2. эта энергия в испарителе переходит хладагенту с низким градусом кипения, что приводит к стремительному закипанию и превращению в пар (испарению);
3. действующий компрессор увеличивает давление этого пара, что вызывает повышение его температуры;
4. конденсатор охлаждает хладагента, который передает тепло контуру обогревательной системы, и, соответственно, конденсируется;
5. в завершении цикла хладагент вновь попадает в компрессор через дроссельный клапан, и круг начинается заново.

Тепловой насос можно назвать «холодильником наизнанку»: хладагент холодильника греется за счет тепла продуктов и нагревает среду вне устройства, выходя через трубки на заднюю стенку.

А в случае с обогревом выделяемое тепло греет теплоноситель в самой системе отопления загородного дома.

Самый оптимальный вариант такого обогрева – теплые полы.

Важно! С качественным и верно рассчитанным теплозаборным контуром тепловой насос, потребляя 1кВт энергии, может отдать системе до 5кВт тепла

Как сделать геотермальный агрегат своими руками?

Чтобы сделать геотермальное отопление дома своими руками, понадобятся следующие составляющие элементы:

• испаритель;
• компрессорный узел;
• дроссельный клапан;
• конденсатор.

Тепловой насос можно сделать из старого холодильника. Для этого с него снимают змеевик. Он будет выполнять функции конденсатора. Его помещают в емкость из прочного материала. К емкости крепят компрессор, а испаритель делают из пластиковой бочки. Все составляющие элементы соединяют между собой, а затем агрегат подключают к системе отопления дома с помощью полимерных труб.

Для изготовления насоса из кондиционера внешний и внутренний блок нужно поменять местами. В качестве теплоносителя используют воду или воздух. Систему укомплектовывают четырехходовым клапаном. Для его установки понадобится помощь специалистов.

Безопасность и экологичность

Тепловой насос — хорошее устройство, которое идеально подойдёт для обогрева здания в качестве вспомогательного источника тепла.

В качестве топлива в таком случае используются ресурсы окружающей среды, поэтому тепловой насос считается возобновляемым источником энергии.

Главные преимущества — безопасность и экологичность, поскольку для эксплуатации не используется сжигание газа или угля.

Такой прибор не навредит человеку и окружающей среде, но использовать его следует с умом, поскольку в ряде случаев применение этого прибора может быть нецелесообразно с инженерной или экономической точки зрения.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

• компрессорный узел (промежуточный элемент комплекса);
• испаритель, передающий низкопотенциальную энергию теплоносителю;
• дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
• конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

1. Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
2. Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Расчет мощности геотермального насоса

Показатель прогрева теплоносителя +65 С – это максимальный уровень, который земляной насос выдает при постоянной крайней нагрузке. Оптимальным считается поддержание режима теплоносителя в пределах +45 С.. +50 С, что позволяет подключать станцию к системе теплых полов.

Просчет параметров мощности, длины контура производится с учетом особенностей применения:

1. Чтобы рассчитать необходимую мощность, за основу берется формула – на 1 м2 требуется 0,7 кВт мощности ТН. Получается, что для прогрева дома площадью в 100 м2 нужно покупать насос мощностью 7-8 кВт.
2. Длина контура считается с учетом влажности, рыхлости грунта, точки промерзания. Для получения 1 кВт тепловой мощности потребуется примерно 40-60 м контура, уложенного в землю.
3. Расход энергии определяется по СОР. Для обеспечения работы геотермального насоса нужна электроэнергия, которая запускает насос в работу и обеспечивает нагнетание давления фреона в компрессоре. Насос нужен для циркуляции теплоносителя в первичном контуре. Чем больше показатель СОР, тем меньше электроэнергии требует оборудование.

Как работает тепловой геоагрегат?

Алгоритм работы геотермального теплового насоса построен на передаче тепла от источника с низким потенциалом тепловой энергии к теплоносителю. Земля здесь играет роль радиатора летом и является активным источником тепла в зимний сезон.

Разница температур грунта помогает повысить общую эффективность системы и способствует снижению фактических эксплуатационных расходов.

В основе действия геотермального теплового насоса лежит такое явление, как тепловая инерция. Температура земли на глубине от 6 метров и ниже почти точно соответствует среднегодовой температуре воздуха в регионе и очень слабо изменяется в течение всего календарного года

На практике в трубопровод, размещенный в грунте, поступает действующий теплоноситель и нагревается там на несколько градусов. Потом состав переходит в теплообменный узел (или испаритель) и перебрасывает накопленную тепловую энергию на внутренний системный контур.

Принцип работы геотермальных установок схож с функционированием холодильных систем. Именно поэтому некоторые виды теплонасосов в летнее время успешно применяют в качестве кондиционеров и с их помощью охлаждают воздух в жилых помещениях

Хладагент, работающий во внешнем контуре, прогревается в испарителе, преобразуется в газ и попадает в компрессор. Там он сжимается под влиянием высокого давления и становится еще горячее.

Раскаленный газ переходит в конденсационное устройство и отдает тепловую энергию рабочему теплоносителю внутренней системы, отвечающей за отопление дома. По окончании процесса хладагент, лишившийся тепла, возвращается в начальную точку в жидком состоянии.

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

1. Подводный вариант.
2. Горизонтальная закладка.
3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

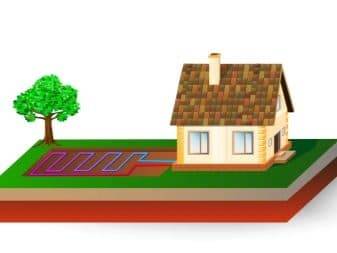

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

Своими руками: что и как

Если уж монтировать геотермальное отопление своими руками, то внешний контур лучше все-таки купить в готовом виде. Конечно, мы рассматриваем лишь способы горизонтального расположения внешнего теплообменника: под поверхностью почвы или под водой. Скважинный вертикальный коллектор смонтировать самостоятельно гораздо сложнее, если вы не обладаете оборудованием и навыками бурения.

Тепловой насос – не слишком габаритное оборудование. В вашем доме он не займет много места. Ведь по размеру он сопоставим, например, с обычным твердотопливным котлом. Подключить к нему внутренний контур вашего дома – задача не сложная. Вообще-то делается всё точно так же, как и при организации отопления с использованием традиционных источников тепла. Главная трудность – устройство внешнего контура.

Такое расположение дома относительно пруда встречается чаще. Главное, чтобы водоём был не дальше, чем в 100 метрах от коттеджа

Лучшим вариантом будет использование водоёма, если такой найдется на расстоянии не более 100 метров. Необходимо, чтобы его площадь превышала 200 квадратных метров, а глубина – 3 метра, составляющие средний параметр промерзания. Если этот водоём вам не принадлежит, то проблемой может стать получение разрешения на его использование.

Если же водоём – это пруд, который находится у вас в собственности, то дело упрощается. Воду из пруда можно временно откачать. Тогда работы на его дне можно будет выполнять легко: нужно будет уложить трубы по спирали, закрепив их в этом положении. Земляные работы понадобятся только для рытья траншеи, которая нужна будет для присоединения внешнего контура к тепловому насосу.

После выполнения всех работ, пруд может быть снова заполнен водой. В ближайшие лет сто внешний теплообменник должен работать исправно и не доставлять хлопот его владельцу.

Если в вашем распоряжении оказался земельный участок, на котором вам только предстоит возводить жильё и растить сад, имеет смысл распланировать горизонтальный теплообменник грунтового типа. Для этого следует сделать предварительный расчет площади будущего коллектора, исходя из параметров, которые уже указаны выше: 250-300 квадратных метров коллектора на 100 кв. метров отапливаемой площади дома.

Если вам достался участок без строений и растительности, которую бы хотелось сохранить, грунт при сооружении внешнего горизонтального почвенного контура можно просто снять: это легче, чем выкапывать траншеи

Траншеи, в которые предстоит укладывать трубы контура, нужно выкапывать ниже уровня промерзания почвы. А ещё лучше – просто снять грунт на глубину его промерзания, уложить трубы, а после вернуть грунт на место. Работа трудоёмкая, сложная, но, имея большое желание и целеустремленность, вы сможете её выполнить.

Расходы

Расходы на приобретение оборудования и его установку зависят в основном от мощности и фирмы-производителя. Что касается компании-производителя, то многие здесь руководствуются своими соображениями, а также рекомендациями знакомых. А вот мощность геотермальных установок выбирается в зависимости от площади отапливаемого помещения. В зависимости от мощности геотермальных установок для отопления дома можно обозначить следующий интервал цен:

• 4─5 кВт – от 3 до 7 тысяч $;
• 5─10 кВт – от 4 до 8 $;
• 10─15 кВт – от 5 до 10 $.

К указанным суммам следует добавить затраты на монтаж оборудования, которые составляют примерно 30 процентов от стоимости самой геотермальной установки. В результате получится совершенно неподъемная сумма для большинства населения в нашей стране. К тому же, срок окупаемости будет довольно большой. Утешаться придётся лишь тем, что теперь в расходах на отопление у вас небольшая сумма за электричество.

Для повышения эффективности геотермальных систем отопления их часто используют в качестве вспомогательных вместе с газовыми и электрическими котлами. А также существуют варианты, когда их строят в комплексе с несколькими теплообменниками. Специалисты говорят, что геотермальное отопление дома выгодно тогда, когда площадь отапливаемого помещения начинается от 150 квадратных метров. Тогда все затраты на покупку и монтаж оборудования окупятся через 8─10 лет.

Можно ли сделать котел своими руками

Устройство можно сделать самостоятельно, используя чертеж. Сварочных работ потребуется немного.

Основные компоненты:

1. Бесшовная труба из металла диаметром 57 мм с внутренней резьбой.
2. Термостойкое покрытие.
3. Патрубки для входа и выхода теплоносителя диаметром 32 мм с наружной резьбой.
4. Боковые заглушки из металла.
5. Внутренний электрод диаметром 25 мм.
6. Присоединительные клеммы (резьба М6), с помощью которых подключается нулевой провод и заземление.
7. Резиновые или паронитовые прокладки.

Резьбовые заглушки можно заменить металлическими кругами, но для этого понадобятся навыки сварщика и специальное оборудование. Кто-то вместо заглушки ставит патрубок, что позволяет сделать выход теплоносителя вверх. Электрод, расположенный внутри, следует изолировать от корпуса. Для этого используется фторопластовая втулка.

Котел может быть улучшен и модернизирован с помощью подручных материалов. Нежелательно в ходе сборки использовать разные металлы, иначе образуется гальваническая пара, то есть на одном электроде появится накипь.

Сборка выполняется по следующей инструкции:

1. Размечаются и отрезаются трубы для корпуса и патрубков. Они должны иметь выборки сферической формы. Это позволит обеспечить плотное прилегание к корпусу цилиндрического вида. В теле просверливаются отверстия, где будут привариваться патрубки.
2. Нарезается резьба. Для этого используются специальные метчики и плашки. Если под рукой материалов и инструментов нет, придется обращаться в токарную мастерскую. Там же вытачиваются заглушки, фторопластовые втулки и внутренние электроды.
3. К поверхности корпуса привариваются патрубки и клеммы, к ним будут подсоединяться провода.
4. Электрод закрепляется в заглушке и вставляется в котел.
5. Для окраски готового изделия подойдет эмаль, выдерживающая температуру до +120 градусов по Цельсию.

Еще один способ сборки недорогого котла.

С одной стороны в муфту вставляется электрод, а с другой ставится заглушка.

Для корпуса котла понадобятся тройник и металлический бочонок с внешней резьбой.

Сверху осталось закрепить диэлектрическую вставку.

После завершения работы проверяется проницаемость сварных швов. Простого заполнения системы водой будет недостаточно, ведь уровень рабочего давления достигает 2 бара. Швы очищаются от шлаков и покрываются мыльной пеной. Далее при помощи компрессора внутри котла создается давление, и если сварной шов некачественный, то на его поверхности образуются пузырьки.

Схема последовательности подключения элементов выглядит следующим образом:

1. Электроустановка.
2. Предохранительный клапан, манометр и воздухосбрасыватель.
3. Шаровой кран.
4. Отопительные приборы.
5. Расширительный бачок.
6. Кран для опорожнения.
7. Фильтр сетчатого типа.
8. Насос.

На последнем этапе подключают провода электропитания и заземления, систему заполняют водой и производят настройку оборудования. Корректируя состав теплоносителя, котел выводят на необходимую мощность. Можно использовать обычную водопроводную воду, но в ней содержатся вредные включения, вызывающие накипь на электродах. Оптимальный вариант — сначала заполнить систему дистиллированной водой.

Для осуществления настройки понадобиться воспользоваться токовыми клещами или амперметром, а также содой, шприцем и емкостью для размешивания. Ориентировочная мощность котла, сделанного своими руками, 4 кВт, поэтому сила тока в цепи должна быть 4000 Вт / 220 В = 18 А. Амперметр подсоединяют к проводам, после чего котел включается и производится нагрев воды. В то же время подготавливается содовый раствор в пропорции 1 к 10 и добавляется в систему при помощи шприца.

После включения котла показания сначала будут меньше 18 А. Далее в теплоноситель потихоньку нужно добавить раствор соды

Важно, чтобы система заранее была прогрета. Если в качестве теплоносителя используется дистиллированная вода, процесс может занять немало времени

При показаниях на приборе 16–17 А доливка прекращается. Рейтинг настенных газовых котлов двухконтурных по надежности читайте у нас на сайте.
