Выбор бытового газового счетчика для квартиры и частного дома

Правила установки

Установка прибора учета газа сложная работа, не приемлющая ошибок. Лучше доверить ее специалистам. Это поможет избежать опасных ситуаций при монтаже и эксплуатации устройства. Итак, что нужно сделать перед установкой контролера.

  1. Подать заявку в организацию, которая поставляет газ. К ней необходимо приложить некоторые документы. Договор о найме жилья или паспорт собственника. Также нужны: документ, удостоверяющий личность, книжка абонента, проект газификации дома или план квартиры, паспорт прибора учета.Последнее, что понадобится договор на обслуживание газового оборудования.
  2. Вторым шагом будет визит мастера в дом. Он произведет необходимые замеры и сообщит, нужны ли дополнительные работы. Потом огласит конечную стоимость.
  3. Далее, необходимо будет заплатить указанную сумму, и согласовать удобное для установки время.
  4. Последний этап – монтаж прибора. После того как специалисты закончат необходимо взять у них акт и документ с расчетами. Эти бумаги понадобятся для пломбировки.

Возможна и самостоятельная установка, но необходимо точно рассчитать положение прибора по приведенным ниже правилам.

  • Высота установки 1,6 м.
  • Расстояние от устройства до газовых приборов 1 м. Если в инструкции к механизму приведены другие цифры, то монтаж производится по ним.
  • Прибор должен отставать от стены на 3—5 см. Чтобы меньше подвергаться коррозии.
  • Контролер должен быть размещен в помещении с естественной вентиляцией.
  • В случае установки устройства на открытом воздухе, для него следует подготовить навес или специальный шкафчик.

Помните, что монтаж будет оценен специалистов в момент пломбировки. Если будут нарушены какие-либо нормы, то придется все переделывать.

Что необходимо знать перед установкой

В Закон “Об энергосбережении…” от 2009 года были внесены поправки, и обязательную установку ГС отменили. Оставили для тех, кто использует газ и на отопление дома, при этом расходуя более двух кубов в час.

Правила установки газового счётчика в частном доме предполагают подачу заявления в газоснабжающую организацию, с паспортом, документом, подтверждающим право собственности. Если ГС уже есть, тогда и тех. документацию на него.

Но лучше предварительно созвониться  с газовой службой по поводу необходимых документов.

Хозяин-заказчик решает месторасположение счётчика – наружное или внутреннее. И с учётом его мнения и обязательных условий приехавшие специалисты от газовой службы определяют место для ГС. Обращаться лучше к специалистам, которые будут потом обслуживать. Раз закон позволяет одновременно исполнять и принимать, то надо этим пользоваться.

По договору пользователь обязан сообщать газовой компании об обнаруженных неисправностях: корпуса ГС, пломбы, сомнениях в правильной работе. Месяц отводится газовикам на устранение неисправностей и полгода – на очередную проверку ГС.

Совсем другое – поверка газового счетчика в частном доме. Для каждого вида счётчиков изготовителем установлена в паспорте ГС периодичность поверок, для чего счётчик демонтируется специалистами и далее доставляется пользователем в метрологию.

Надо знать дату изготовления. От неё отсчитывается срок следующей поверки. Проставляется в паспорте. Не стоит брать залежалый ГС.

При покупке счётчика надо уточнить у специалистов-установщиков: какая модификация нужна – право- или левосторонняя. На большинстве приборов направление потока (вправо или влево) указывается стрелкой.

Порядок действий и особенности монтажа

Установка газового счетчика в частном доме включает в себя:

  • выбор и покупку ГС;
  • платный заказ ТУ;
  • платный заказ Проекта на установку;
  • платные монтажные работы.

Обязательны требования СНиП 42-01-2002 и СП 42-101-2003. Для ГС внутри помещения:

  • выбранное место должно обеспечить монтаж, обслуживание и ремонт;
  • по расстояниям: не ниже полутора метров над полом, в 3-5 сантиметрах от стены и не ближе метра от потребляющего прибора;
  • возможно размещение в смежном помещении с дверью;
  • помещение хорошо вентилируемое.

Для ГС вне помещения: обеспечить защиту от солнца и дождя. Дополнительные расходы на сооружение короба для ГС или хотя бы навеса, прокладку труб и на обеспечение более мягкого температурного режима вполне окупаются возможностью приобретения дешёвых и надёжных мембранных счётчиков, которые довольно шумные для жилого помещения, а также экономией пространства в доме.

Далее работа ГС проверяется инженерами на стабильность, наличие помех ходу газа, его утечку. И фиксируются показания ГС.

Составляется Акт выполненных работ, один из экземпляров которого получает заказчик, вместе с квитанцией о произведённой им оплате.

И последний шаг перед заключением договора поставщика с заказчиком – пломбировка. Специалист поставщика газа проверяет соответствие установленного ГС проекту, ставит пломбу и тоже составляет акт.

Срок эксплуатации

Срок эксплуатации газового счетчика в частном доме зависит от вида модели, указан в паспорте. Диапазон возможных сроков: 10-25 лет.

Правила замены и переноса

Для замены ГС не обязательно обращаться в Горгаз, чаще удобнее и дешевле получится в сторонней компании, имеющей аккредитацию на такие работы. Дальше всё похоже с переносом.

Причин переносам ГС множество, например, перенос газового счетчика в частном доме из-за ремонта кухни. Или если нарушены правила размещения ГС.

Первым делом – позвонить в газовую службу, узнать, где получить форму заявления. Если изменения касаются всего газоснабжения дома, то потребуется участие инженеров-газовиков и согласование с ними. Потребуются те же документы, что и при установке ГС, плюс акт последней поверки. Могут потребовать подтверждения оплат услуг газовой конторы.

Составляется смета по переносу ГС, назначается дата работ, производится оплата. После проведения переноса проверяются стыки мыльной пеной. Подписывается Акт выполненных работ. И составляется Акт ввода ГС в эксплуатацию.

Для пломбирования счётчика нужно заполнить заявление в абонентском отделе. Срок на установку пломбы – 5 дней.

Механические счетчики газа

Механические счетчики характеризуются высокой надежностью благодаря прочному корпусу. Средний срок службы составляет 25 лет. Такие модели легко устанавливаются и обслуживаются, подходят для эксплуатации в любых условиях, в том числе и на улице. Недостаток изделий – большой размер. В тестировании принимало участие 10 номинантов. Наивысшие балы набрали 3 победителя.

Газдевайс NPM G4

Изделие мембранного типа рассчитано для измерения расхода различных неагрессивных газов, в том числе сжиженного и природного. Модель может использоваться как индивидуальными потребителями, так и коммунальными предприятиями. Газовый счетчик подходит для уличной установки в частном доме или в квартире. Межпроверочный интервал составляет 10 лет.

Девайс с максимальной пропускной способностью 6 куб м/ч отлично справляется с учетом расходами нескольких газовых приборов одновременно (плита, котел и колонка). Он выдерживает температуру воздуха от -40 до +60 °C. Для дополнительной защиты корпус покрыт специальным антикоррозионным составом.

Монтаж осуществляется только в горизонтальном положении. В зависимости от потока газа можно заказать модель с право- или левосторонним подводом. Также производитель предоставил возможность выбора наличия или отсутствия датчика импульсов и размеров штуцеров для входа и выхода.

Достоинства:

  • Наличие блока контроля обратного хода;
  • Доступная цена;
  • Устойчивость к перепадам давления (до 50 кПа);
  • Срок службы – 20 лет;
  • Оптимальные габариты – 188х163х218 мм.

Недостатки:

Непривлекательный внешний вид.

Газдевайс NPM G4 отличается высокой точностью измерений, так как порог чувствительности составляет 0.002 куб. м/ч.

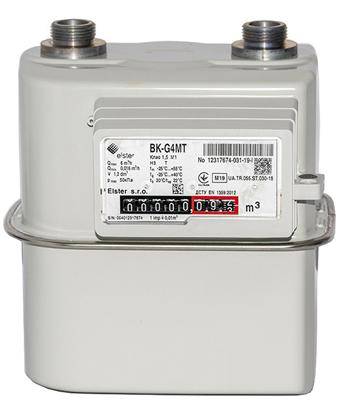

Elster ВК-G4Т

Мембранный счетчик разработан для учета неагрессивного и неоднородного по химическому составу топлива. Он может быть использован в коммунальном и бытовом хозяйстве, где потребление в пиковые нагрузки не превышает 6 куб м/ч. Модель подходит для уличного использования, так как выдерживает перепады температур от -25 до +50 °C.

Корпус Elster ВК-G4Т изготовлен из прочной штампованной стали, что позволяет предотвратить механические повреждения и утечку газа. Прибор оснащен механизмом температурной компенсации, который отображает расходуемый объем газа, независимо от температуры и давления.

Выпускается аппарат в 2 вариантах – с левым и правым направлением потока. Также есть возможность выбора монтажных присоединений к магистральным трубам (3/4″ или1/4″). Для осуществления дистанционной передачи показаний поддерживается установка низкочастотного датчика импульсов типа IN-Z61 (геркон).

Достоинства:

  • Низкий уровень шума;
  • Блокировка от обратного хода;
  • Легко найти в продаже;
  • Нечувствительность к загрязнениям газа;
  • Современный дизайн.

Недостатки:

Не обнаружено.

В отзывах покупатели отмечают отличную коррозионную устойчивость корпуса. Также они довольны длительным сроком службы (не менее 20 лет) и большим проверочным интервалом – 8 лет.

Газдевайс NPM G2,5

Этот газовый счетчик – хороший вариант для установки в квартире или доме. Он характеризуется максимальной пропускной способностью 4 куб. м/ч и используется в жилищно-коммунальном хозяйстве и быту. Прибор отлично справляется с учетом топлива в виде крекинг-газа, углеводородной смеси, воздуха, ацетилена, а также природного и сжиженного газа.

Модель «Газдевайс NPM G2,5» может подключаться к системам с левосторонним направлением потока топлива. Она отличается высокой точностью измерений. Порог чувствительности варьируется от 0.0032 до 0.008 куб м/ч. По желанию изделие может быть оснащено датчиком импульсов.

Девайс имеет небольшой вес (1.6 кг) и оптимальные размеры (188 х 163 х 112 мм), что делает его удобным для транспортировки и обслуживания. Во избежание появления ржавчины корпус покрыт антикоррозионным составом. Устройство можно эксплуатировать при температуре воздуха от -40 до +60 °C.

Достоинства:

  • Наличие механизма блокировки обратного хода;
  • Срок службы – 20 лет;
  • Стабильная работа в течение всего эксплуатационного периода;
  • Устойчивость к скачкам давления (до 80 кПа);
  • Гарантийный срок – 3 года;

Недостатки:

Непривлекательный дизайн.

По желанию данный товар комплектуются переходниками 1/2″, 3/4″ или 1″ и фильтрами.

Популярные модели газовых счётчиков для квартиры

Мы постарались составить для вас некий рейтинг газовых счётчиков, доступных и популярных в России. Представленные в нём модели газовых счётчиков давно находятся на рынке и уже успели себя зарекомендовать.

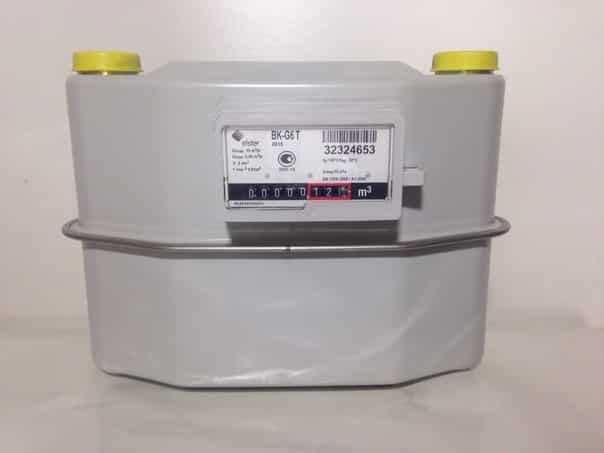

ВК (G4, G6)

Мембранные газовые счётчики этой марки хорошо зарекомендовали себя при газификации частных домов. Но также подходят для установки в квартирах, в случае, если для их отопления применяются газовые котлы. Имеется много модификаций, нас интересуют лишь две:

  •         G4
  •         G6

Имеются лево- и правосторонние модификации. Работают при температурах от -30 до +50. Выдерживают давление до 50 кПа. Благодаря герметичному корпусу отлично подходят для установки на улице, даже без защитных шкафов. Межповерочный интервал – 10 лет. Срок службы – 24 года. Гарантия – 3 года.

Гранд

Гранд – электронный малогабаритный счётчик газа, широко применяемый в России.

Встречается в следующих модификациях (цифры означают пропускную способность):

  •         1,6
  •         2,3
  •         3,2
  •         4

Доступны модели с термокорректорами и специальными выходами для дистанционного сбора данных. Ставятся на горизонтальную и вертикальную трубу. Благодаря прочному корпусу можно устанавливать на улице. Срок поверки – 12 лет. Срок службы – 24 года.

СГБМ (Бетар)

Счётчики компании “Бетар” бесшумные, не вибрируют, не создают помех для радиоприборов. Эти счётчики в основном устанавливаются внутри отапливаемых помещений, поскольку их рабочий диапазон находится в пределах от -10 до +50 °C. Они просты в монтаже благодаря своим размерам 70х88х76 мм, весу в 0,7 кг и возможности установки как на горизонтальной, так и на вертикальной газовой трубе. Благодаря наличию накидных гаек с резьбой 1/2, монтаж осуществляется без сварки и прочих соединительных элементов.

Аппарат является электронным, в качестве источника питания применяется литий-ионная батарейка, срок службы которой составляет 5-6 лет.  Срок службы самого прибора – 12 лет. Рабочее давление – 5кПа

Счётчик СГБМ можно приобрести в следующих модификациях (цифры означают пропускную способность):

  •         1,6
  •         2,3
  •         3,2
  •         4

Имеется встроенная функция “Календарь” – она позволяет зафиксировать моменты отключения питания во время эксплуатации счётчика. Дополнительно можно заказать счётчик с температурной коррекцией. Он будет учитывать температуру окружающей среды и приводить её к температуре 20 °С. Что позволит учитывать объём газа, независимо от внешних условий. Присутствует возможность укомплектовать счётчик “БЕТАР” импульсным выходом для автоматического дистанционного сбора и передачи показаний.

СГМ

СГМ – электронное устройство для измерения расхода природного или сжиженного газа. Отличается малыми габаритами (110х84х82) и весом 0.6 кг. Корпус герметичен и устойчив к механическим повреждениям. Возможна установка на вертикальную и горизонтальную трубу. Табло счётчика поворачивается. Имеется модификация с импульсным выходом для подключения к внешней системе учёта.

Модели марки СГМ:

  •         1,6
  •         2,5
  •         3,2
  •         4

Для автономного питания в устройстве имеется литиевая батарея класса “АА”. Максимальное давление – не более 5 кПа. Монтируется при помощи накидных гаек с резьбой 1/2. Работает счётчик при температурах от -10 до +50. Межповерочный интервал – 12 лет. Гарантия от производителя – 12 лет.

Можно заказать версию с датчиком импульса для дистанционной передачи показаний расхода газа.

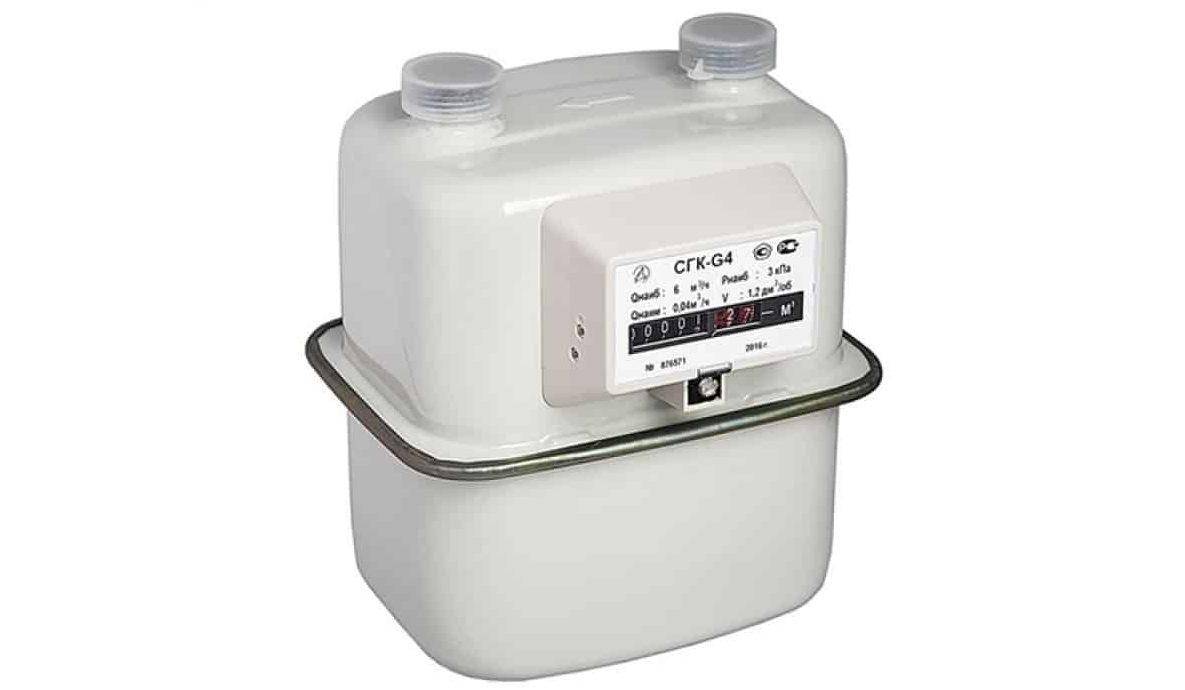

СГК

Мембранный счётчик, изготовленный из листовой стали. Работает при температурах от -20 до +60. Резьба штуцера М30×2мм. Бывает лево- и правосторонний. Максимальное рабочее давление – 50 кПа. Габариты – 220x170x193, масса – 2,5 кг.

Имеются следующие модели, отличающиеся цифирными обозначениями, которые указывают номинальный расход газа.

  •         СГК G4
  •         СГК G2,5
  •         СГК G4

Срок службы – 20 лет, интервал между поверками – 10 лет.

Арзамас СГБЭ

Бытовые электронные счётчики марки “Арзамас” выпускаются в двух модификациях:

  •         1,6
  •         2,4

Прибор компактный, без подвижных элементов, надёжный, лёгкий и прочный. Прост в монтаже. Питается от литиевой батареи, которой хватает на 8 – 12 лет. Срок службы – 24 года.

Газдевайс NPM

Мембранный счётчик NPM различается по моделям:

  •         G1.6
  •         G2,5
  •         G4

Возможно лево- и правостороннее исполнение. Работает при температурах от -40 до +60. Имеет стандартные для мембранных устройств размеры 188x162x218 и вес порядка 1,8 кг.

Срок между поверками – 6 лет. Срок службы – 20 лет, гарантия – 3 года.

Принцип работы газового счетчика

В качестве измеряемой среды может выступать природный газ, бутан, пропан и другие неагрессивные газы. В большинстве приборов расход газа измеряется в м³/ч. Издержки на приобретение аппарата и его установку окупаются в среднем за год. В данной статье рассмотрены разновидности и принцип работы газового счетчика.

Газовый счетчик может быть установлен в любом помещении газифицируемого здания, где имеется система вентиляции. Нежелательными местами для монтажа являются ниши и другие участки с затрудненным поступлением свежего воздуха. Еще одно требование к месту установки – удаленность от зон с активным выделением тепла и влаги. Разрешается устанавливать прибор вне здания, но только под навесом или в специальном шкафу, защищенном от внешних воздействий.

Какие бывают газовые счетчики

  1. Мембранные (диафрагменные, камерные) счетчики. С помощью различных преобразователей разделяют газ на части объема и осуществляют циклическое суммирование. Имеют простую конструкцию и невысокую стоимость. Достаточно точно считают, но не переносят перегрузок.
  2. Ротационные счетчики. В качестве преобразователей используются восьмиобразные роторы. Отличаются более высокой стоимостью, скромными размерами и весом. Способны пропускать значительные объемы газа и выдерживать существенные нагрузки. Достаточно долговечны, поскольку в конструкции используются дорогостоящие материалы.
  3. Турбинные счетчики. Потоки газа вращают турбину, число оборотов которой соответствует объему прошедшего газа. Турбинные счетчики могут оснащаться специальными модемами, передающими показания на электронные серверы проверяющих служб.
  4. Вихревые счетчики. Подсчитывают периодичность вихрей, возникающих вследствие обтекания потоками газа, частота которых пропорциональна скорости потока. Для детектирования используются пьезоэлектрические и термоанемометрические датчики. Такие счетчики способны учитывать высокие максимальные расходы с высоким пределом измерения. Они слабо чувствительны к уровню загрязнения газа, однако требуют внешнего электропитания.

По пропускной способности газовые счетчики могут быть бытовыми, коммунально-бытовыми и промышленными. Бытовые приборы устанавливают в домах, квартирах и офисах, где пропускная способность составляет 1-6 м³/ч. Обычно это мембранные счетчики, реже устройства ротационного типа.

Аппараты для коммунально-бытовых целей (небольшие котельные, учет потребления газа технологическими установками и др.) должны иметь пропускную способность 10-40 м³/ч. Обычно это крупные приборы мембранного или ротационного типа.

Газовые счетчики промышленного назначения должны быть рассчитаны на пропускную способность более 40 м³/ч. Они предназначены для учета потребления газа крупными потребителями, устанавливаются на узлах газораспределительных сетей. Обычно это ротационные, турбинные или вихревые приборы.

Как работает газовый счетчик

Рассмотрим принцип работы газового счетчика на примере прибора диафрагменного типа. Обычно такой счетчик включает помещенный в герметичный корпус измерительный механизм и отсчетное устройство.

Учет объема поступающего газа основывается на отборе его механической энергии. При перемещении диафрагм газ поочередно вытесняется из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное и передает его отсчетному устройству через специальную муфту.

В конструкции счетчика также предусмотрен биметаллический температурный компенсатор, который корректирует показания в случае колебания температуры газа. Если температура газовой среды отличается от нормы, он изменяет объемы измерительных камер, что позволяет привести объем потребленного газа к обычным условиям.

Как работает электронный газовый счётчик

Электронные газовые счётчики конструктивно обладают тремя составляющими элементами:

  • Герметичным корпусом для защиты внутреннего оборудования от внешних неблагоприятных воздействий и два патрубка для присоединения трубопроводов подачи и отвода природного газа.
  • Измерительным преобразователем, определяющим тип прибора в зависимости от способа конвертирования потока в электрические сигналы.
  • Счётным устройством, преобразующим получаемые сигналы в показания цифровой индикации на экране жидкокристаллического дисплея. Нередко современные приборы дополнительно оснащаются:
  1. Памятью, имеющей альтернативный источник питания.
  2. Устройством передачи данных в учётно-аналитический центр к диспетчеру.

Любой из газовых электронных счётчиков работает по следующему принципу. Поступающий газ, подвергаясь физическому воздействию, стимулирует выработку сигналов электрическими датчиками, отправляющими информацию на счётное устройство.

Явления, положенные в основу получения импульсов:

  • Для ультразвуковых счётчиков – это изменение скорости прохождения ультразвука в изменяющемся потоке газовой среды.
  • Для струйных приборов – колебания пьезоэлемента, генерирующего электрические импульсы.
  • В некоторых средствах учёта используется изменение сопротивления чувствительного элемента под механическим воздействием напора.
  • Иногда движущийся газ влияет на температуру терморезистора, включенного в измерительную цепь.

Многообразие принципов работы электронных газовых счётчиков, продолжающих постоянно увеличиваться, объясняется желанием разработчиков превзойти конкурентов в столь перспективной отрасли, какой является сфера сбыта голубого топлива.

Устройство и принцип работы

Аппарат комплектуется следующими узлами:

  • струйным автогенератором, расположенным в герметично закрытом корпусе с входным и выходным патрубками;
  • электронной платой;
  • батареей встроенного питания электронной платы;
  • корпусной крышкой, включающей пломбировочное кольцо.

Учёт производится путём замера колебаний газовой струи в процессе прохождения через струйный автогенератор. Пьезоэлемент преобразует величину колебаний в электрические сигналы, частота которых возрастает с увеличением интенсивности расхода газа. Данные обрабатываются электронной платой и отображаются на жидкокристаллическом дисплее.
