Технология установки котла «Атон»
Помещение, в котором будет устанавливаться прибор, должно отвечать требованиям пожарной безопасности.
Парапетный газовый котел устанавливают в соответствии с приведенной ниже инструкцией.
Для этого вам потребуются следующие материалы и инструменты:
- гаечные ключи;
- перфоратор;
- дымоходная труба;
- фум-лента;
- шуруповерт;
- фитинги;
- дюбели.
С наружной стороны стены котельной проделывают отверстие диаметром 24 см. В него монтируется секция системы отведения дыма так, чтобы ее конец выступал над плоскостью стены снаружи. Дымоход фиксируют в стене. Затем вставляют патрубки дымохода и воздуховода в газоход. Аппарат навешивают на стену, оставляя зазор в 6 см. К котлу поочередно присоединяют дымоходный патрубок и патрубок воздуховода и фиксируют с помощью болтов.
На выступающую часть патрубка воздуховода необходимо установить защиту дымохода и закрепить с помощью дюбелей. К стене прибор крепят через заушины, крепежные элементы в комплект котла не входят. Для ускорения циркуляции воды в отопительной системе, работающей на естественной тяге, центр нагрева воды размещают ниже точки охлаждения радиаторов. Расширяющий бак необходимо теплоизолировать и монтировать выше уровня системы отопления.
При невозможности соблюдения этих правил в систему отопления вводят циркуляционный насос. Запрещена установка кранов между расширяющим баком и котлом. Квалифицированный специалист, имеющий допуск к работе, без труда установит такой прибор. Котел «Атон» необходимо устанавливать в специально отведенной котельной, в крайнем случае на кухне. Стены котельной должны быть построены из огнеупорных материалов. Котел минимальной мощности можно монтировать в подоконную нишу, при условии оставления расстояния в 12 см между прибором и подоконником, сделанным из негорючих материалов.
Дымоходная труба должна располагаться на расстоянии не менее 2 м от земли, если стена выходит в сторону прохода для людей. Если стена дома выходит на сад, это расстояние можно уменьшить до 0,5 м. Место вывода патрубка системы отведения продуктов горения в любом случае должно быть огорожено сеткой.
Достоинства газовых котлов
Газовые котлы получили широкое распространение, поскольку практичны и удобны в использовании, отличаются умеренными ценами на оборудование и на процесс дальнейшей эксплуатации.
Автономность
Автономными или независимыми называют приборы, не требующие постоянного подключения к общим коммуникациям.
Если пробурить скважину и сделать объемный резервуар, то в плане водоснабжения дом будет считаться автономным, так как зависимости от централизованной подачи воды у него нет. Аналогичная система действует и для газового котла.
Если поблизости не проходит магистраль газопровода, а топить дровами и углем нет желания, то установка котла, работающего на природном или сжиженном газе, значительно упростит и удешевит процесс отопления дома.
Справка. Автономность достигается за счет того, что газ находится в баллонах. Следовательно, его можно транспортировать в любое место. Достаточно выделить небольшое пространство под баллоны, подсоединить их к системе.
Минус баллонов — их быстрое опустошение. В таком случае приобретается либо мобильный газгольдер, либо стационарный, который вмещает в себя гораздо большее количество газа и способен дольше обогревать дом.
Высокий КПД
Средний КПД у правильно работающего газового котла составляет более 90%. Все зависит от типа топлива, разновидности прибора, окружающей температуры и иных факторов.
У некоторых агрегатов КПД значительно выше — около 95%, у других — чуть ниже. Поэтому за усредненный показатель и принимается цифра в 90%.
Это значение в любом случае выше, чем у котлов на твердом топливе. От сгорания газа остается минимальное количество «отходов», но они передаются в атмосферу в качестве углерода.
А если прибавить к этому фактору низкую цену на топливо, то газовый котел становится экономически выгодным отопительным устройством.
Долгий срок работы
Срок эксплуатации котла зависит от нескольких факторов:
От цены.
Логично предположить, что дешевый агрегат вряд ли будет служить достаточно долго, ведь при его производстве сэкономлены деньги на оборудовании, на системах безопасности, на качестве материала. Средний срок службы недорогого котла составляет около 10—15 лет, в то время как качественный прибор способен проработать 20—25 лет.
От правильности эксплуатации.
Если в квартире или доме наблюдаются перебои с напряжением в электросети, то лучше приобрести источник бесперебойного питания системы on-line.
Он выпрямляет приходящий ток и не допускает скачков напряжения, моментально переключаясь на собственные ресурсы
Эта мера предосторожности позволит сохранить самую дорогостоящую часть котла — его электронику, цена которой может составлять от одной трети и до половины стоимости самого котла
От качества топлива.
На первый взгляд может показаться, что газ не разбавляют. На самом деле, как и дизель, и бензин, газ тоже может быть далеко не высшего качества. Поэтому стоит покупать его лишь у проверенных поставщиков.
Все эти меры позволят максимально продлить срок службы котла.
Компактность
Газовый котел не требует больших помещений для своего расположения. По размерам прибор может быть чуть больше стиральной машины. Это дает возможность пристроить агрегат практически в любое место: в ванную комнату, туалет, коридор, кладовую, бойлерную (при ее наличии). Даже маленькая квартира способна вместить газовый котел, который будет дополнительным источником ее отопления.
Отсутствие места для хранения можно назвать положительным моментом только в том случае, если жилое помещение подключено к системе магистрального газопровода.
Для полноценной работы такому котлу требуется лишь подсоединение к газовой трубе.
С другой стороны, автономные газовые устройства подразумевают необходимость организации места под баллоны или газгольдер.
Если владельцам квартиры это причиняет неудобства, то в частном доме можно найти место под прибор или создать его. В этом плане гораздо удобнее иметь стационарный газгольдер.
Он закапывается в землю и формально не требует какого-либо места в доме или на улице, а благодаря большому объему наполняется он раз в год. При умеренном потреблении газа и утепленном доме газгольдера хватит на длительный срок.
Простота эксплуатации
Взрослому человеку не составит труда разобраться в основных функциях котла, найти кнопки включения и выключения, а также вентиль для подачи газа. Система собрана таким образом, чтобы ее хозяевам было легко производить нужные манипуляции.

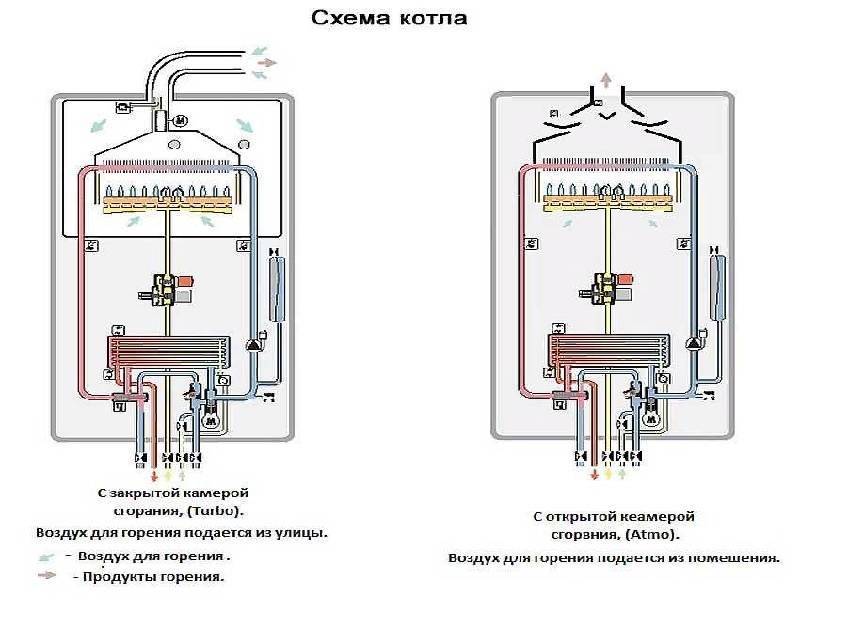

Виды по типу камер
В зависимости от конструкции камер сгорания существует 2 вида котлов: открытые и закрытые.
Открытые
В этом случае забор воздуха для обеспечения процесса горения происходит из помещения, где расположен котел. Подобные устройства еще называют атмосферными. Отработанные газы выводятся через дымоход.
Для забора нужного количества воздуха и безаварийной работы котла обычно монтируется вентиляционная труба, находящаяся в одном кожухе с дымоходной. Высота конструкции должна быть выше уровня среза крыши дома. При плохой вентиляции в помещении может наблюдаться недостаток воздуха, поэтому трубы нуждаются в регулярной очистке.
Закрытые
Газовые котлы с закрытой камерой сжигания еще называются турбированными. Забор воздуха, необходимого для горения, осуществляется с улицы. Отведение отработанных газов происходит по коаксиальной трубе.
Дымоход такого типа представляет собой конструкцию из двух труб, вставленных одна в другую. По трубе меньшего диаметра происходит отток отработанных газов, а по зазору между ними идет приток свежего воздуха.
Оба процесса происходят с применением вентилятора, поэтому такая система называется приточной. Наружный воздух поступает в камеру, где сжигается газ, уже нагретым, что способствует более высокой эффективности котла. Коаксиальная труба просто выходит из стены наружу.
Использование котлов с закрытой топкой значительно снижает требования к вентиляции помещения, где установлено газовое оборудование. Одним из минусов таких агрегатов является шум, который издает при работе приточный вентилятор.
Также оборудование отличается более высокой стоимостью, по сравнению с открытыми моделями. Но этот недостаток компенсируется отсутствием необходимости проводить монтаж дымоходной и вентиляционной труб.
Напольные стальные модели Конорд
Сразу отметим, что все котлы данной марки выпускаются в напольном исполнении. «Стальными» называют котлы, теплообменник которых изготовлен из стали. Найти такой прибор в каталоге или прайс-листе легко по маркировке, которая начинается буквами «КС» (котел стальной).
К примеру, именно стальной теплообменник установлен в котле марки КСЦ-Г-16.
Здесь литера «Ц» обозначает цилиндрическую форму теплообменника, «Г» – вид топлива (газ), а число «16» – мощность в киловаттах.
Присутствие в маркировке буквы «В» (например, КСЦ-ГВ-20) означает, что котел является 2-контурным.
Котлы со стальным теплообменником имеют меньший вес и быстро прогреваются. Однако, они менее надежны и не столь долговечны, как чугунные. Существенным недостатком стали является подверженность коррозии.
Как выбрать котёл Aton?
Перед тем, как приобрести газовый котёл Атон, необходимо ознакомиться с его особенностями и определиться со следующими параметрами:
Характеристики котла.
В зависимости от них определяются показатели системы. Допустим, если вам требуется отопитель для маленькой квартиры или дома, смысла нет приобретать высокомощный агрегат, и наоборот
Помимо этого можно выбрать навесной либо напольный вариант, для котельной либо для кухни, с обязательным подсоединением дымовой трубы и без неё.
Соответствие вашей системе.
Определённые модели имеют вход справа и выход слева, потому при подключении важно, чтобы в вашей отопительной системе в тех же местах были трубы входа и выхода. Может быть альтернатива – универсальные агрегаты Aton с патрубками, что можно подсоединять к любой системе.
Стоимость.
Как правило, за качество приходится платить
Но если вы приверженец импортной техники, подумайте, кто её будет чинить при возникновении неисправностей, и сколько будут стоить детали. Котлы украинского производства намного дешевле, а качество довольно высокое, чтобы представить конкуренцию заграничным моделям.
Простота эксплуатации.
Все новые отопительные модели оснащаются дисплеем, отображающим всю «жизнь» котла: его основные параметры, температуру и информацию о поломках. Это делает существенно легче пользование агрегатом, но не всегда оборудование может подсказать, где возникла неисправность, замыкание либо ошибка управления. Газовые котлы Aton созданы так, чтобы минимизировать такие ситуации, когда трудно определить причины поломки. Исправная модель самостоятельно может перезапускаться в случае обновления электроснабжения и самостоятельно отключаться при сбоях, что делает задачу намного легче. Помимо этого, современное оборудование может настраивать уровень горелочного устройства для стабилизации конкретной температуры.
Сервис и гарантии.
Производитель даёт гарантию три года на свою продукцию. Помимо высокого качества выбор всегда идёт в пользу скидки, продолжительного гарантийного срока и бесплатного обслуживания. Потому большинство магазинов стараются более старые модели продать со скидкой.
Как выбрать турбированный газовый котел для отопления частного дома
Настенный или напольный

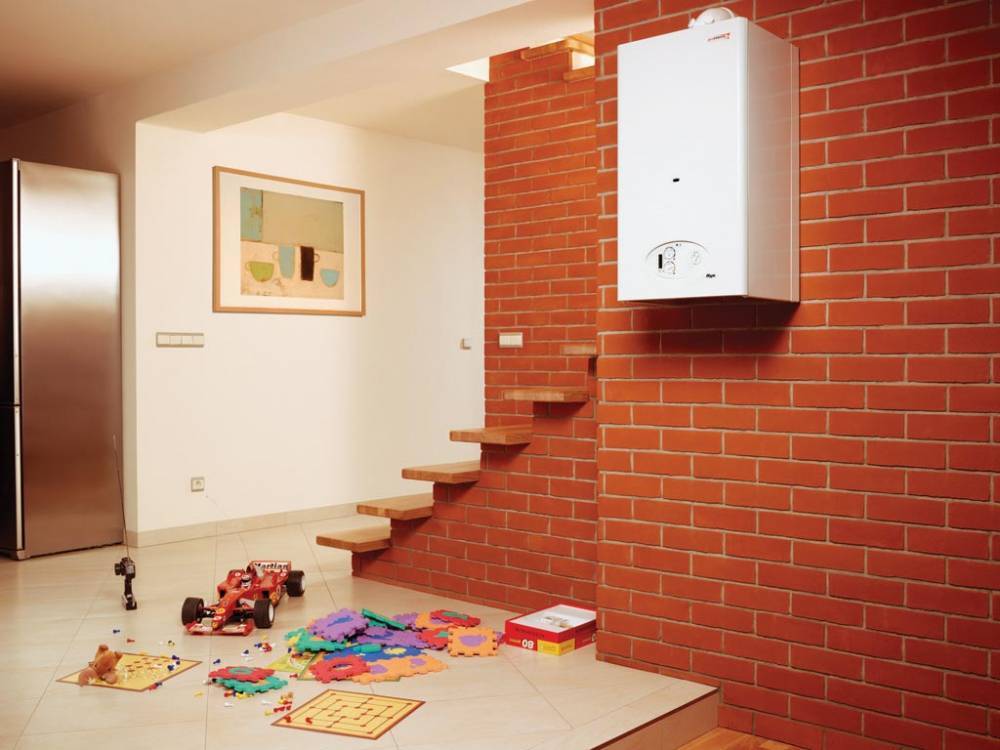

Настенные модели отлично вписываются в интерьер кухни или могут быть полностью скрыты в шкаф.
- напольные – более универсальные и долговечные, поскольку конструкция неограниченна в весе, в них часто устанавливаются долговечные чугунные теплообменники.;
- навесные (настенные) – компактные и лёгкие, средней и малой мощности (10–50 кВт) котлоагрегаты, часто имеющие больший КПД, чем напольные модели. Однако в виду требований к весу, в них используются менее устойчивые к коррозии стальные и медные теплообменники.
Кроме того, настенные котлы содержит все необходимые модули системы отопления в одном корпусе (расширительный бак, циркуляционный насос, предохранительный клапан, воздухоотводчик и т.д.), что не только упрощает, но и делает дешевле монтаж. Напольные же модели редко оснащены всеми необходимыми модулями.
Одноконтурный или двухконтурный
Функциональность турбокотла определяется количеством контуров:
- одноконтурный – его возможности ограничены исключительно отоплением;
- двухконтурный – наряду с отоплением нагревает воду для бытовых нужд.
Двухконтурный котел является комбинацией котла и проточного нагревателя, т. е. обогрев помещения прекращается во время подачи горячей воды. Стоит уточнить, что вопреки распространённому мнению, теплоноситель не успевает остыть за время простоя, поэтому температура в жилище сохраняется.
Тип и материал теплообменника
Медный теплообменник – наиболее оптимальный вариант для настенной модели. Материал теплообменника влияет на долговечность котла:
- чугун (срок службы 25–30 лет и более) – самый термо- и коррозиеустойчивый металл, но хрупкий и тяжёлый, поэтому используется только в напольных моделях;
- медь (срок службы 12–17 лет) – очень лёгкий и теплопроводный металл (он быстро нагревается и остывает), слабо подвержен коррозии, но может прогорать.
- сталь (срок службы 10–15 лет) – металл хорошо переносит транспортировку, т. к. не чувствителен к физическому воздействию, легкий и недорогой в производстве, но склонен к образованию ржавчины, что с годами приводит к протеканию.
Двухконтурные котлы делят ещё и по типу теплообменника: раздельные (для каждого контура свой) и сдвоенный – битермический (контур ГВС проходит через основной теплообменник). Последний вариант дешевле, но он менее надежный, т. к. образующуюся в нем накипь практически невозможно очистить, именно закупоривание накипью часто становится причиной преждевременной поломки.
КПД
Несмотря на то, что у атмо- (90–92 %) и турбокотла (92–95 %) «чистый» КПД практически совпадает, у второго будет выше эффективность расхода газа.
Дело в использовании коаксиального дымохода: когда в его внешнюю полость попадает холодный воздух с улицы, он начинает нагреваться ещё до перехода в камеру сгорания от тепла дыма (100–130 °C), который выходит через внутреннюю полость этой же трубы. Поэтому на дальнейший нагрев тратится меньше ресурсов. Сюда же стоит добавить более эффективное управление притоком воздуха и тягой, что также сказывается на расходе газа.
Минимально необходимая мощность
Рассчитать необходимую мощность турбокотла можно по простой формуле: где на 10 м2 обогреваемой площади идёт 1* кВт энергии.
* теплопотери среднестатистического жилого объекта с потолками до 2,7 м из средней полосы России.
Мы рекомендуем закладывать запас 15–20 % от этого значения, чтобы не эксплуатировать агрегат на пределе, поэтому для этого же объекта Q≈14–15 кВт.
Также, если рассматривать двухконтурную модель, то на пользование ГВС придётся добавить не меньше 15–20 %, итого уже получится что Q≈16–17 кВт
Важно и не переусердствовать с мощность, иначе котел будет слишком часто «тактовать» (включаться и выключаться), что снизит его ресурс
Как точно рассчитать необходимую мощность котла Индивидуальный расчет, формула и корректирующие коэффициенты

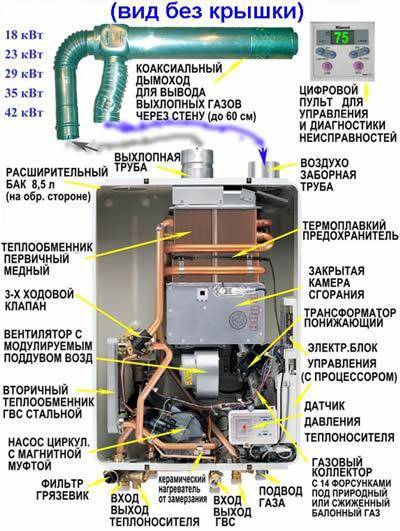

Устройство, особенности конструкции
Конструкция одноконтурного котла представляет собой проточный нагреватель, основным элементом которого является газовая горелка и теплообменник. Они объединены в один узел, что позволяет создать условия для максимальной эффективности сжигания топлива.
Существуют две конструкции горелки:
- открытая (или атмосферная). Она изначально использовалась на энергонезависимых моделях, но сегодня встречается и на современных конструкциях. Забор воздуха для горения происходит прямо из помещения, что упрощает работу горелки, но делает ее зависимой от сквозняков, перепадов давления и прочих внешних условий;
- закрытая (турбированная). Для подачи воздуха устанавливается турбовентилятор. Поток воздуха стабилизируется, не зависит от внешних факторов. Вывод дыма также происходит с участием вентилятора, что позволяет исключить обратную тягу и прочие нежелательные эффекты.
Котлы с закрытой горелкой намного удобнее и безопаснее. Но они зависят от состояния вентилятора и нуждаются в электропитании.
Какая конструкция горелки в Вашем газовом котле отопления?
ОткрытаяЗакрытая
Существуют модели с разными способами теплопередачи:
- конвекционные. Это котлы, оснащенные обычными горелками открытого или закрытого типа;

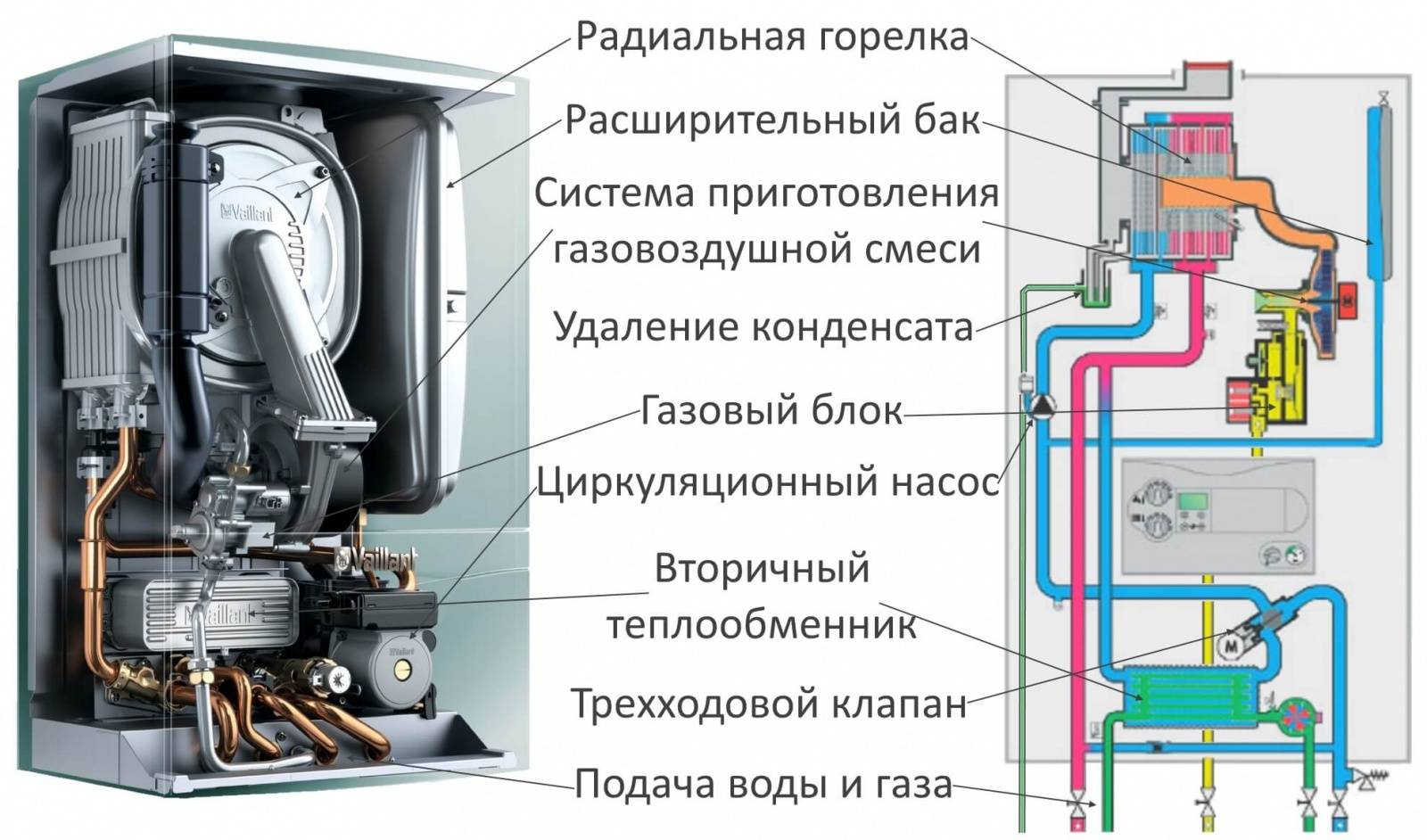

- конденсационные. Это конструкции, в которых нагрев теплоносителя происходит поэтапно. Сначала производится первичный подогрев за счет тепловой энергии, полученной при конденсации водяного пара из дымовых газов. Для этого котел оснащен специальной конденсационной камерой. Второй этап — обычный конвекционный нагрев в теплообменнике.
Мнение эксперта
Торсунов Павел Максимович
Конвекционные модели распространены гораздо шире, чем конденсационные. Они способны работать в любых условиях и не требуют никаких дополнительных приспособлений. Конденсационные модели появились сравнительно недавно. Они способны работать только в определенных условиях.
Например, разница между температурой внутреннего и наружного воздуха не должна превышать 20°, иначе процесс конденсации станет невозможен. Для России, где в холодное время года перепад температур составляет около 25°-35° и больше, использование таких конструкций бесполезно. Если учесть, что их стоимость почти вдвое выше, чем у обычных конденсационных моделей, отсутствие спроса вполне объяснимо.
Плюсы использования
Конденсационное оборудование на протяжении многих лет вполне успешно используется на территории большинства европейских стран. Относительно недавно современные газовые котлы конденсационного типа стали востребованы и в странах всего постсоветского пространства, что обусловлено наличием значительных преимуществ таких устройств по сравнению с уже привычными, традиционными конструкциями.
К числу основных преимуществ конденсационных котлов для обустройства системы автономного отопления можно отнести:
- высокий коэффициент полезного действия при снижении расхода потребления топлива примерно на четверть от среднего общего объёма;
- относительно небольшие размеры оборудования и достаточно компактный внешний вид моделей настенного исполнения;
- возможность получить оборудование небольших габаритов, мощность которого будет в три раза выше, чем эти же показатели при использовании традиционных конструкций с аналогичными размерами;
- гарантированно низкие показатели токсичных атмосферных выбросов, образующихся в процессе эксплуатации газового котла такого типа;
- практически полностью бесшумная работа оборудования;
- снижение стоимости отводной трубы за счёт меньшего диаметра дымохода.
В зависимости от площади отапливаемого помещения и уровня его утепления, есть возможность подобрать оптимальный вариант конструкции из достаточно широкой модельной линейки.
В наиболее современных моделях устанавливаются высокотехнологичные и удобные горелки, позволяющие максимально эффективно осуществлять смешивание воздуха и магистрального газа, что помогает сделать работу конденсационного котла наиболее эффективной.
Минусы применения
При достаточно большом количестве преимуществ, существуют и некоторые особенности или, условно говоря – недостатки, которые следует учитывать при выборе, установке и обслуживании конденсационных котлов:
- Недостаточно высокие температурные показатели прогрева воздушных масс в отапливаемом помещении. Такая особенность связана с соотношением температуры теплового носителя на подачу и «обратку» — 55°C к 35°C, что очень эффективно только при обустройстве системы «теплые полы». Применение конденсационного котла в традиционной системе отопления потребует обязательной установки нескольких дополнительных радиаторов.
- В процессе эксплуатации конденсационного отопительного прибора появляется необходимость обеспечивать утилизацию всего выделяемого конденсата, который содержит определенное количество токсичной кислоты. Химический состав такого конденсата не позволяет использовать для слива локальные канализационные системы, представленные традиционными септиками.
При обустройстве отопительной системы с применением конденсационного котла, на этапе проектирования обязательно предусматривается отдельная система, позволяющая эффективно нейтрализовать конденсат.
КПД конденсационного котла
Эксплуатация оборудования с мощностью не более 35Вт при наличии централизованной канализационной системы не потребует установки дополнительного отводного нейтрализатора.
Одним из основных недостатков любых современных конденсационных котлов, по мнению большинства отечественных потребителей, по-прежнему остаётся достаточно высокая стоимость такого отопительного оборудования.
Популярные модели и линейки
Перед нами газовый парапетный котёл с закрытой камерой сгорания. Тепловая мощность модели составляет 10 кВт, этого достаточно для обогрева помещений площадью до 100 кв. м. Несмотря на отсутствие сложной электроники, КПД оборудования достигает 90% — приличный показатель для энергонезависимой модели. Первичный теплообменник в данном аппарате выполнен из стали, теплообменник горячего водоснабжения – из меди. Производительность контура ГВС не очень высокая – всего 3,8 л/мин, на одного потребителя.
Котёл Атон Compact 10EB получился довольно экономичным. В режиме максимальной мощности он потребляет до 1,12 куб. м/час. Питание осуществляется только от газовой магистрали, переключения на сжиженный газ не предусмотрено. Модель предназначена для эксплуатации в составе открытых систем отопления с давлением в контуре до 1 атм. Давление в контуре ГВС может достигать 6 атм. Подключение выполняется слева или справа по выбору потребителя.
Атон Compact 7У
Данная модель является самой младшей во всей линейке. Мощность агрегата составляет 7 кВт, обогреваемая площадь – до 70 кв. м. От своих собратьев по модельной линейке он отличается уменьшенными по всем плоскостям габаритами. Котёл выполнен по одноконтурной схеме, для его питания используется газовая магистраль – это справедливо для всей линейки. Расход составляет до 0,78 куб. м/час. Сфера применения – обогрев небольших частных домовладений и дачных домиков.
Максимальная мощность газовых котлов в линейке Атон Compact составляет 16 кВт – в серии представлены одноконтурные и двухконтурные модели.
Эта серия включает в себя газовые котлы, оснащённые открытыми камерами сгорания. Они подключаются к традиционным дымоходам, выходящим на высокие крыши. Линейка включает в себя модели с одним и двумя контурами, тепловая мощность варьируется от 8 до 25 кВт. За поддержание заданных режимов работы отвечают итальянские механические узлы автоматики.
Газовые котлы Атон Atmo отличаются тихой работой – в них отсутствуют электрические узлы, а сгорание топлива производится на бесшумной горелке. Розжиг осуществляется с помощью небольшого запальника, горящего на постоянной основе.Пользователям достаточно проверить уровень теплоносителя в системе, включить подачу газа, щёлкнуть кнопкой для розжига запальника и выставить требуемую температуру в том или ином контуре.
Первичные теплообменники в газовых котлах Атон Atmo изготовлены из стали, вторичные – из стойкой к коррозии меди. КПД составляет до 90%, температура теплоносителя варьируется от +50 до +90 градусов. Работа в составе систем с принудительной циркуляцией не допускается – максимальное давление в контуре отопления не должно превышать 1 атм. Максимальная производительность контуров ГВС составляет 5 л/мин при ∆t=35 градусов.
Также в производстве представлена линейка газовых котлов Атон Atmo 30-50 с увеличенной мощностью и двумя контурами.
Представленные в линейке газовые котлы могут работать в системах с естественной и принудительной циркуляцией. Их мощность варьируется от 20 до 80 кВт. Сфера применения – обогрев жилых и нежилых помещений и зданий площадью до 800 кв. м. Все модели в линейке одноконтурные, температура прогрева теплоносителя составляет до +95 градусов. Показатель КПД – до 91%. Для работы оборудования требуется подключение к электросети, потребляемая мощность – не более 20 Вт/час.
Эта продвинутая линейка от производителя Атон (торговая марка INTERGAS) представлена газовыми конденсационными котлами. Мощность моделей варьируется от 24 до 46 кВт. Особенности модельного ряда:
- Электронное управление.
- Настенный монтаж.
- Широкий диапазон регулировки мощности.
- Принудительный отвод продуктов сгорания.
- Необходимость в отводе конденсата.
- Повышенный показатель КПД (до 10-15% экономии на потреблении газового топлива).
Оборудование предназначено для работы в замкнутых отопительных системах. Потребление электроэнергии составляет 105-190 Вт/час, в зависимости от мощности газового котла.
Котлы газовые
Для отопления частных домов, общественных, производственных и хозяйственных объектов очень часто используют газовые котлы. У них есть еще одно предназначение — подогрев воды для технических нужд. Производителей такого оборудования достаточно много — как зарубежных, так и отечественных. Свою нишу на рынке занимают газовые котлы атон. Хотя есть немало и других торговых марок, выпускающих подобную продукцию.
В качестве топлива для котлов используется природный газ. Во многих регионах он предпочтительнее твердых видов топлива из-за его экономичности, доступности и сравнительной дешевизны.
