Разновидности устройств газового отопления в доме

Расчёт расхода газа на отопление дома

Мощность котла в зависимости от площади помещения

Расчет расхода топлива на отопление здания следует проводить еще на этапе его проектирования. Это необходимо, чтобы установить оборудование и проложить коммуникации до момента проведения внутренней отделки.

На потребление газовой смеси оказывают влияние следующие факторы:

• КПД котла;
• мощность установки;
• климат региона;
• конструктивные свойства здания;
• высота и площадь строения;
• количество окон и дверей;
• качество проведенной теплоизоляции стен, пола, потолка и чердака;
• выбор конструкции дымохода, внутренней или внешней.

Рабочая мощность теплоаккумулятора на 30% меньше, чем указано в инструкции

При покупке теплогенератора нужно учитывать, что в паспорте указывают его максимальную мощность, которую не следует путать с рабочей. Этот показатель всегда на 20-30% ниже номинального. Максимальные возможности пригодятся при понижении температуры до экстремального уровня.

Существуют следующие методики расчета объема газа на отопление строения:

• По теплопотерям. Исходным показателем является половина этого значения, после чего к нему добавляется по 10% на отток тепла по дымоходу и испарение в расширительном баке. Это позволит получить информацию о расходе в топлива в час. Затем нужно перевести его в часы, дни и месяцы.

• По объему. Усредненным является расход 30-40 Вт энергии на 1 куб. После вычислений нужно перевести объем в удельную теплоту, выделяемую разными марками газа при сгорании. Нужно учесть, что сибирский G25 выделяет на 20% тепла больше, чем поволжский G20.
• По площади. За исходную единицу берется 100 Вт на квадратный метр при стандартной высоте потолка 250 см. При этом она снижается до 75 Вт/м2 для южных и повышается до 200 Вт/м2 для северных регионов.
• По электронному калькулятору. Ресурс доступен на многих, в том числе и на бесплатных сайтах. Достаточно ввести запрашиваемые данные и дождаться результата. К нему следует добавить 20% на погрешность и экстремальные холода.

Методики расчёта природного газа

Разделяют четыре типа вычислений расхода газа: по мощности нагревателя, потерям тепла или виду отопительной системы.

Для централизованной обвязки

Формула достаточно проста:

V = N / (Q * J), где:

• N — необходимая для помещения мощность.
• Q — теплота сгорания топлива.
• J — КПД нагревателя.

Q для газа G20 принимают равной 34,02 МДж на кубометр, для G30 — 45,65. И также есть вещество G31, обладающее немного лучшими характеристиками, нежели G30.

Внимание! КПД зависит от конкретного устройства и прочих факторов, например, наличия утеплителя

Для автономного отопления на площадь 50, 60, 80 кв. м и 400м2

В расчётах принимает участие три показателя: площадь строения, рекомендованная мощность котла и его КПД. Любые значения в Джоулях переводят в Ватт: 1 Вт = 3,6 кДж. Теплота сгорания газа составляет 9,45 кВт. Рекомендованная мощность — размер энергии, необходимой для обогрева дома в отопительный сезон.

Поскольку летом отопление не требуется, используют лишь половину значения. Предположим, что нужно 10 кВт: в расчёте используем пять: V = 5 / (9,45 * 0,9) = 0,588 кубометров в час.

Таким образом, на день понадобится 14,11 м3. Отопительный сезон длится около 7 месяцев: с октября по апрель. За 213 дней уйдёт 3006 кубических метров природного газа.

Этот расчёт выполнен для дома с суммарной площадью 100 квадратных метров. В зависимости от реального значения, расчёт меняется:

• Строение в 50 квадратов потребует вдвое меньше топлива, а в 60 — на 40%.
• Дом площадью 80 м2 займёт 2405 кубов газа, а в 400 м2 — немного больше 12 тысяч.

Расчёты примерны, поскольку не учитывают различные факторы. Например, в некоторые дни бывает теплее и требуется меньше топлива, в другие — наоборот. Результат также зависит от используемого газа. В представленном вычислении использован G 20.

По теплопотерям

Необходимо знать количество теплоты, которое покидает помещение за час. Предположим, что значение составляет 16 кВт в час. Для расчётов берут 70% от показателя. Таким образом, дому требуется 11 кВт в час, 264 в сутки и 7920 в месяц. Для перевода в кубометры достаточно разделить величину на 9,3 кВт/м3 — удельную теплоёмкость сгорания природного газа.

Фото 1. Теплопотери дома через различные его части. Они влияют на расход газа отопительным котлом.

И также нужно внести поправку на КПД, разделив число на паспортный показатель. В предложенном примере расход газа за один месяц составит 864 кубометра. Это усреднённая величина, которую достаточно умножить на количество месяцев в отопительном сезоне.

По мощности газового котла

Наиболее простой расчёт среди представленных. Достаточно узнать в паспорте мощность обогревателя. Показатель делят пополам и переходят к вычислениям. Это связано с действительным расходом: отопительный сезон длится 7 полных месяцев из 12. В особо холодные зимы потребуется гораздо больше тепла.

Допустим, что котёл создаёт 24 кВт энергии. Половина — 12 кВт. Принимаем потребность в тепле за эту величину. Для определения расхода топлива этот показатель делят на удельную теплоёмкость сгорания топлива. Для природного газа — 9,3 кВт/м3. Получается, что в час нужно примерно 1,3 кубометра топлива, в день — 31,2, а в месяц — 936. Полученное значение делят на коэффициент полезного действия и получают действительный результат.

Фото 2. Расход потребления газа в час и за сезон в зависимости от мощности отопительного котла.

Как сократить расход газа

Общеизвестное правило: чем лучше утеплен дом, тем меньше горючего уходит на обогрев улицы. Поэтому перед началом монтажа отопительной системы следует выполнить качественную теплоизоляцию дома – крыша/чердак, полы, стены, замена окон, герметичный уплотнительный контур на дверях.

Сэкономить топливо можно также за счет самой системы отопления. Используя теплые полы вместо батарей, вы получите более эффективный обогрев: поскольку тепло распространяется конвекционными потоками снизу вверх, чем ниже расположен отопительный прибор, тем лучше.

Кроме того, нормативная температура полов 50 градусов, а радиаторов — в среднем 90. Очевидно, что полы экономичнее.

Наконец, сэкономить газ можно, регулируя обогрев по времени. Нет смысла активно греть дом, когда он пустует. Достаточно выдерживать невысокую плюсовую температуру, чтобы не замерзли трубы.

Современная котельная автоматика (виды автоматики для газовых котлов отопления) позволяет дистанционное управление: можно отдать команду на изменение режима через мобильного провайдера перед возвращением домой (что такое Gsm модули для котлов отопления). В ночное время комфортная температура чуть ниже дневной, и т.д.

Сравнение всех плюсов и минусов

Среди достоинств газгольдерного отопления числятся:

1. Полная автономность отопительной системы (пока есть газ).
2. Длительный срок службы газгольдера – 30 лет не предел.
3. Экологичность и отсутствие гари с сажей.
4. Минимум времени на монтаж и подключение (пары дней для работ «под ключ» опытным монтажникам хватает с избытком).
5. Отсутствие согласований и необходимости ждать подсоединения к газовой магистрали.
6. Безопасность при условии правильной эксплуатации.
7. Бесшумность работы газгольдерного оборудования.

В сравнении с дизельным топливом и электричеством, отопление частного дома газом из газгольдера более экономично. А у угля и дров СУГ сильно выигрывает по экологичности.

Покупать б/у газгольдер нельзя ни в коем случае. Металл находящегося в земле резервуара постепенно коррозирует, гарантию от утечки газа из уже использовавшегося бака никто не даст

На заводе газгольдерные баки испытываются при давлениях до 25 атм. При этом на них ставятся предохранительные клапана, рассчитанные на срабатывание при 15–16 атм. А сжиженный газ внутри газгольдера создает давление всего 4–6 атм.

Рассматриваемое оборудование полностью безопасно на разрыв. Надо лишь следить, чтобы пропан с бутаном не просачивались через запорную арматуру и не скапливались поблизости до образования опасной концентрации.

Недостатки у отопления газгольдером следующие:

1. Высокая стоимость первоначальных затрат.
2. Наличие на приусадебном участке возле дома потенциально взрывоопасной зоны.
3. Резкий «газовый» запах при заправке резервуара.
4. Необходимость минимум раз в год производить откачку из емкости и утилизацию неиспарившегося конденсата.
5. Риск получения некачественного газа при обращении к непроверенному поставщику.
6. В силу малой распространенности газгольдеров отсутствие во всех регионах России компетентных монтажников и специалистов для правильного обслуживания данного оборудования.
7. Подверженность резервуара для СУГ к коррозии из-за воздействия на металл конденсата внутри и грунтовых вод снаружи.

Еще один немаловажный момент – для дома в 200 м2 потребуется горизонтальный цилиндрический газгольдер объемом порядка 3000 литров. Под него понадобится отвести участок размером в районе 2х3 метра. Плюс рядом еще нужно свободное место под машину с СУГ на время заправки емкости.

Если возле коттеджа всего 3–4 сотки придомовой территории, то выделить на них даже маленький клочок земли под газгольдерное оборудование будет сложно.

Если заливать в газгольдер пропан-бутановую смесь плохого качества, то срок его службы сильно сократится. Покупать СУГ следует только у проверенных поставщиков

Чтобы газгольдер прослужил как можно дольше, его рекомендуется оснащать электрохимической защитой активной либо пассивной. Такие системы замедляют коррозию и вполне оправдывают затраты на них.

Сколько газа для отопления дома, пример расчета

В общем, в зависимости от региона проживания — это будет 6-8 месяцев. Для демонстрации расчета возьмем, скажем, 6. Причем учтите, что свой дом обогревать станете не так, как городскую квартиру: нужно-не нужно, батареи одинаково горячи (или холодны – тут уж, кому как повезет).

Так вот, пока считаем усредненно, уравнивая самый холодный январь и самый теплый – октябрь.

Получается, для отопления дома в холодное время понадобится такая мощность:

N общ = 6 х N_мес.

N общ = 6 х 10 800 = 64 800 кВт.

Теперь пора вспомнить, что при сжигании 1 м3 газа выделяется 10 кВт/час тепловой энергии. Следовательно, полученное число самое время разделить на 10, чтобы узнать, сколько же кубов топлива придется затратить на теоретический обогрев дома в холодный сезон.

V = N общ : 10;

V = 64 800 : 10 = 6 480 м3.

Кошмарное число, не так ли? А все потому, что в расчетах берем круглосуточное отопление. Хотя на деле этого точно никто не делает. Даже если купить газовый котел без умно-заумной автоматики, которая сама будет регулировать подачу газа для поддержания определенной температуры в здании, то и тогда полученную цифирь (а правильнее сказать – число), нужно делить, как минимум, на 2. Такие образом имеем:

V реальный = 6 480 : 2 = 3 240 м3.

Ну, это уже больше похоже на правду. Однако помните, что любое утепление дома (и внутреннее и наружное) даст еще большую экономию газа (считай, денег на его оплату). Более того, утепление не только стен, но и крыши с фундаментом тоже дополнительно сохранят толщину кошелька.

Да, придется вложиться. Но вам ли не знать, что получает лишь тот, кто дает. Такой теплосберегающий «бумеранг» точно понравиться прагматичному домовладельцу: чем больше вложите в утепление, тем в меньшую сумму обойдется последующее отопление дома.

Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Посчитать расход газа на отопление можно самостоятельно

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно  узнать расход топлива в сутки (умножить на 24 часа),  в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Наименование толпива	Единица измерения	Удельная теплота сгорания в кКал	Удельная теплота сгорания в кВт	Удельная теплота сгорания в МДж
Природный газ	1 м 3	8000 кКал	9,2 кВт	33,5 МДж
Сжиженный газ	1 кг	10800 кКал	12,5 кВт	45,2 МДж
Уголь каменный (W=10%)	1 кг	6450 кКал	7,5 кВт	27 МДж
Пеллета древесная	1 кг	4100 кКал	4,7 кВт	17,17 МДж
Высушенная древесина (W=20%)	1 кг	3400 кКал	3,9 кВт	14,24 МДж

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

• средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
• в день — 11,2 кВт * 24 часа = 268,8  кВт;

• в месяц — 268,8 кВт * 30 дней = 8064 кВт.

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

• расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
• потребность в месяц:28,8 м3/день * 30 дней =  864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт =  1,3 м3. Далее все считается как в примере выше:

• в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3

• в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

• Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
• Можно прикинуть по среднестатистическим данным:
  • при хорошем утеплении дома требуется 2,5-3 куб/м2;

  • при среднем утеплении расход газа 4-5 куб/м2.

Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление,  на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.

Как уменьшить расход на отопление частного дома

Существует 5 вариантов:

Утепление стен при помощи полистирола или минеральной ваты. Оба вещества обычно располагают снаружи здания, обивая сверху декоративным материалом.

• Размещение различных веществ в скатах кровли для сохранения тепла. Используют то же, что и для стен, а также стружку или более дешёвые материалы, например, пенопласт.
• Дополнительный обогрев полов, в том числе при помощи конвекторов или труб.
• Замена окон на новые с двойным или тройным стеклопакетом. Если они качественны, следует проверить стыки, наличие различных щелей. При необходимости их замазывают.
• Установка дополнительных источников тепла в помещении. Ими могут служить стандартные сочетания котлов с радиаторами или конвекторы.

От чего зависит расход газа в газовых котлах отопления

Первый критерий выбора любого отопительного прибора – мощность. Т.е., какую площадь котел или другое устройство в состоянии обогреть.

Дальше пользователь оценивает экономичность, т.е. какие денежные затраты для этого понадобятся.

Расходы зависят в первую очередь от вида горючего. Самыми экономичными отопительными приборами в России считаются газовые котлы. От чего зависит расход газа в газовых котлах отопления?

Как посчитать расход

В характеристиках прибора указаны две цифры: максимальное потребление сжиженного газа и магистрального. Расход сжиженного газа в газовых котлах отопления выражается в килограммах в час, магистрального – в кубометрах в час.

Умножая цифру на 24 часа и на 30 дней мы получаем месячный расход. Его перемножаем на тарифную ставку в своем регионе, получается сумма, которую придется потратить на отопление в месяц. Фактически котел работает на полную мощность только половину этого времени, т.е. полученную сумму нужно делить на два.

Для сжиженного газа месячный расход делим пополам, потом на количество газа в баллоне (около 21 кг), получаем число баллонов и перемножаем на цену заправки.

Для двухконтурных котлов к полученному значению нужно прибавить 25 процентов (о схемах отопления частного дома с газовым котлом).

Дополнительные факторы

Между мощностью агрегата и расходом горючего прямая связь. При выборе котла закладывают определенный запас мощности, но в целом эта характеристика должна соотноситься с габаритами дома.

В зонах с умеренным климатом на отопление 10 квадратов площади требуется 1 киловатт энергии. Т.е. для дома 100 метров хватит котла на 12 кВт, незачем приобретать мощный на 60 (о принципе работы газового котла отопления).

Обстоятельства, которые влияют на количество потребляемого топлива:

• качество газа;
• уличная температура в отопительный период;
• теплоизоляция дома;
• рабочее состояние дымохода и других элементов системы;
• конструктивные особенности отопительных контуров;
• вид котла.

Все эти факторы, за исключением качества поставляемого магистрального газа, зависят от вас. Чем основательнее проведена теплоизоляция помещений, тем ниже теплопотери; чем выше эффективность системы, тем меньше энергозатраты на обогрев.

Дымоходы нужно регулярно прочищать, а также следить за исправностью остального оборудования.

Выбор отопительного агрегата производится по совокупности всех его особенностей.

Например:

• использование энергозависимой автоматики позволит снизить потребление горючего и облегчит эксплуатацию (виды автоматики для газовых котлов отопления). Но с ней будут дополнительные денежные затраты на электричество;
• котлы с закрытыми топками экономичнее открытых, но у них выше стоимость и сложнее монтаж;
• самый экономичный котел – конденсационный. КПД до 98%, в то время как у простого конвекционного агрегата – 92-94. Но у конденсационных моделей самая высокая цена и есть определенный температурный предел;
• эффективный способ уменьшить время работы горелки (виды газовых горелок для котлов отопления) – приобрести теплоаккумулятор или установить бойлерный котел. Но для поддержания нужной температуры в емкости потребуется больше топлива.

Сжиженный и магистральный газ

Расход сжиженного газа в газовых котлах отопления обычно больше, чем магистрального, и конечная стоимость такого отопления получается выше.

Но, во-первых, не везде есть возможность подключиться к магистрали, а во-вторых, материальные затраты все равно получатся невысокие по сравнению с котлами других типов, особенно электрическими.

В заключение следует помнить, что в отопительной системе чаще всего есть узел, работающий от электросети: насос.

Видео о том как снизить расход газа котла.

https://youtube.com/watch?v=ADrS6_gE4co

Теоретическая часть

Обогрев производится при помощи газа:

• бутана;
• пропана.

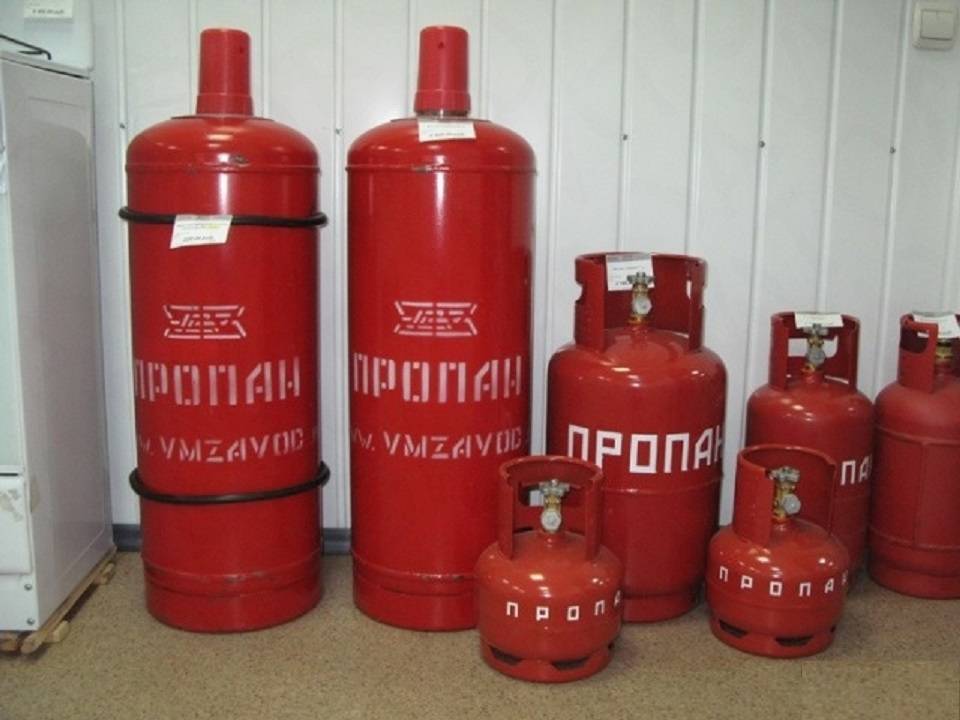

Газ сжижается, загоняется в баллоны и в таком состоянии поставляется на производства и в частный сектор.

Так как в газообразном агрегатном состоянии газ занимает большой объем при малом количестве, то в результате его обработки большим давлением он переходит в жидкое состояние. Это позволяет закачать в баллоны газ большего объема.

Баллон подключается к отопительному котлу через редуктор (устройство для понижения давления в системе).

Редуктор для подключения

Газ, выходящий из баллона, проходит через редуктор и в результате быстрого снижения давления возвращается в свое первоначальное (газообразное) агрегатное состояние. В котле он сжигается, выделяя большое количество тепла.

Преимущества газобаллонного отопления дома

• Топливо: чистое  (экологически) и отвечает всем нормативам и стандартам.
• Автономность.
• Относительная стабильность: давление в трубах не скачет и не меняется.
• Простая эксплуатация и легкость в управлении.
• Расходы топлива минимальны.

При строительстве новой и реконструкции старой постройки нужно скрупулезно продумать отопление дачи газовыми баллонами, которое в последние годы становится еще популярнее.

Кроме этого, от отопительной системы на газовых баллонах можно осуществить снабжение вашей загородной недвижимости горячей водой.

Газовое отопление загородного дома используют в случаях, когда нет возможности подключить дачу к магистральному газопроводу.

Отопление газовыми баллонами имеет высокий КПД, так как сжиженный  (природный) газ очень быстро, почти мгновенно, переходит из одного агрегатного состояния в другое (из жидкости в газ).

Котел, работающий на сжиженном газе

Такое отопление загородного дома газовыми баллонами по-настоящему является автономным, так как баллоны с природным газом можно привезти даже в избушку лесника и там организовать отопление от газового баллона.

Индивидуальное отопление загородного дома баллонным газом дает возможность:

• прогревать внутренние помещения и комнаты;
• использовать разогретую системой воду на свои непосредственные нужды (через теплообменник).

На сегодняшний день многие предпочитают использовать пропан-бутан в баллонах. Он наиболее востребован, так как у него больше преимуществ.

Таких как:

• доступность;
• высокая теплота сгорания;
• безопасность;
• простота эксплуатации;
• долговечность оборудования;
• возможность замены горелки на вариант для природного газа;
• работа в автоматическом режиме.

Благодаря этим преимуществам владельцы загородной недвижимости имеют:

• надежное;
• экономически выгодное;
• непрерывное отопление дома от газового баллона.

Большой плюс дает возможность включать автономное  отопление дома на газовых баллонах со сжиженным газом в любой  момент. И тогда, когда дом еще строится и когда дом уже давно построен и вы уже полностью в нем обжились.

Отопление газовыми баллонами возможно и тогда, когда вам стало неприемлемо экономически или эстетически использовать другие виды отопления. Например: дизельное топливо (дорожает с каждым днем); дрова (копоть, дым).

Соединение нескольких баллонов

Когда вы используете отопление на газовых баллонах, вы должны прислушиваться ко всем рекомендациям и советам мастеров и людей, которые используют  отопление на баллонном газе не первый год (см. Газовое отопление в деревянном доме: варианты реализации и техника безопасности)

Во многих магазинах можно приобрести горелку, рассчитанную на работу от баллонов со сжиженным газом.

Есть множество вариантов выбора, но лучше всего выбирать горелку мощностью примерно 10-20 кВт, в зависимости от общего объема прогреваемых помещений.

Баллон сжиженного газа подключают к купленной горелке через специальный редуктор (покупается отдельно), который должен расходовать от 1,8 куб/м до 2 куб/м в час (обычный использует 0,8).

Если использовать горелку, которая рассчитана на работу от магистрального газа — возникнет необходимость регулировки клапана для пропорциональной  подачи газа, так как давление в магистрали на порядок ниже и отверстие в клапане больше.

К каждой горелке, которая рассчитана на отопление дома баллонным газом прилагается инструкция, в которой вы найдете описание этой регулировки.

Можно, конечно, применить и газовую плиту старого, советского образца (для экономии), но в ней также придется заменить жиклер (см. фото)

Жиклеры газовой плиты

на  другой (с более мелким отверстием).

Все методы, способы и инструкции, как это осуществить вы можете найти в статьях и на форумах в интернете или посмотреть видео о переустановке жиклеров.

Расчет мощности газового котла

Основную долю в потреблении топлива составляет обогрев. Важным параметром любого дома или квартиры, влияющим на объем затрачиваемого на отопление газа, является показатель тепловых потерь. Задача отопления как раз и состоит в том, чтобы эти потери корректно компенсировать, создавая условия для комфортного проживания.

Для того чтобы рассчитать потребность в сжиженном газе необходимо определить величину теплопотерь дома или тепловую мощность, необходимую для полноценного обогрева. От этого показателя зависит номинальная мощность отопительной системы — газового котла

За эталон для расчетов примем дом, расположенный в местности со средним климатом, находящийся в удовлетворительном состоянии и утепленный в соответствии с технологией. Площадь дома 80 м2.

Определить средние значения теплопотерь и мощность котла можно по квадратуре площади.

Формула имеет вид:

Q = S × Рр /10, где

Q — расчетные тепловые потери (кВт);

S — площадь помещений, которые отапливаются (м2);

Рр — удельная мощность газового котла (кВт/м2) — мощность на каждые 10 м2.

Удельная мощность на обогрев площади 10 м2 уже примерно установлена, с учётом поправок для регионов с разным климатом. Для нашего эталонного дома, расположенного, например, в Подмосковье, Рр = 1,2 — 1,5 кВт.

С учетом площади дома 80 м2, оптимальная мощность отопительной системы будет иметь следующее значение:

Q = 80 × 1,2 / 10 = 9,6 кВт.

Несмотря на упрощенность, эта формула отражает наиболее точные результаты.

Часто для удобства в проведении расчетов за значение удельной мощности принимается единица. Исходя из этого, мощность отопительной системы берется из расчета 10 кВт на 100 м2 площади обогрева.

Так как в систему газоснабжения своего дома включено не только отопление, но и подогрев воды, другое оборудование, то мощность котла определяется добавлением к расчётным тепловым потерям 20-25% запаса

Вторым вариантом, но принимаемым с большей степенью погрешности, является расчет затрат тепловой энергии на теплопотери здания по кубатуре — объему обогреваемых помещений. В зависимости от климатического пояса на отопление одного кубометра помещения с высотой потолков до 3 м отводится 30 — 40 Вт.

Виды конструкций отопительных котлов

Кроме деления по материалам, из которых они изготовлены, котлы еще классифицируют по устройству топки.

Конструкции с закрытой топкой

Напольный котел отопления

Котел такой системы газового отопления оборудован вентилятором, который осуществляет принудительное нагнетание воздушного потока в топку. Это необходимо для качественного сгорания топлива.

Через коаксиальную трубу, по которой подается воздух, выводятся и продукты сгорания. Для таких агрегатов не требуется строительство дымоходов, и они идеально подходят для установки не только в домах, но и в квартирах.

Важно! Несомненный плюс такой конструкции состоит в том, что воздушная продувка топки производится как перед подачей топлива, так и после отключения камеры сгорания. При этом существенно снижается опасность возгорания газа непосредственно в самой топке

Теплообмен между поступающим воздухом и отработанными газами благоприятно сказывается на процессе работы котла. При этом улучшается разжигающий момент, а факел горения становится более равномерным. Общий КПД такого устройства достаточно высок, за счет чего владельцы и получают значительную экономию.

Конструкции с открытой камерой сгорания

В конструкциях классических котлов тяга, требуемая для поддержки качественного горения, создается дымоходом. Такие агрегаты оснащены топками открытого типа. При этом стоимость конструкции гораздо ниже, чем у моделей с закрытой камерой сгорания.

Но отсутствие в устройстве вентилятора заметно снижает коэффициент полезного действия. При этом требования к качественному монтажу трубы дымоходного канала значительно возрастают.

Важно! Если в котле с вентилятором принудительного нагнетания вы легко сможете обеспечить вывод отработанных газов через стену прямо на улицу, то в отопительном агрегате с открытой топкой это уже не получится

1 Как использовать сжиженный газ в баллонах?

Высокая теплотворная способность сжиженного газа, пропан-бутановой смеси, и высокий коэффициент испарения позволяют прогреть дом и даже нагреть необходимое количество воды. В зимний период повысить эффективность испарения можно, создав единую систему подачи топлива – из нескольких соединенных между собой баллонов. Кроме этого, в зависимости от сезона, газовую смесь разделяют на летнюю и зимнюю. Поскольку температура замерзания пропана ниже, то в летней смеси соотношение пропана и бутана 50/50, в зимней – 85/15.

Газ в баллоны закачивается под очень высоким давлением, что переводит его в жидкое состояние. Чтобы получить газообразную смесь? давление нужно понизить. Непрерывность подачи газа заданного давления обеспечивает специальный редуктор. Рекомендуемое минимальное рабочее давление для водогрейных котлов – 3-4 мБар.

Далее приведем основные нормы и требования безопасной эксплуатации, предъявляемые к подключению, размещению баллонов в помещении и вынесенных за пределы жилого дома:

• В доме может находиться только один баллон, поэтому система из нескольких баллонных установок в обязательном порядке выносится за его пределы.
• Минимальное расстояние между отопительными приборами и газовыми баллонами объемом не более 50 литров должно составлять 1 метр. Уменьшение расстояния, но не более 0,5 метра, допускается, если между ними находится защитный экран, стена.
• Хранение емкостей СУГ (сжиженные углеводородные газы) на улице допускается только в специальном шкафу из несгораемых материалов. Наличие специального знака должно указывать на хранение в нем СУГ. Разводка системы газоснабжения к каждому прибору потребления осуществляется с наружной стороны здания.
• Расположенные на улице баллоны с пропан-бутановой смесью необходимо утеплить. Например, внутренние стенки шкафа изолировать теплоизоляцией. Оптимальным решением будет приобрести шкаф с обогревом.

Если все нормы и требования пожарнадзора соблюдены, то автономная газификация загородного дома при помощи баллонного газа не требует регистрации. Единственное непременное условие – это разрешение пожарного инспектора, который вправе опечатать установку, если он выявит грубые ошибки или нарушения.

Количество баллонов, расход газа для помещения в 100 м² рассчитывают, исходя из следующих данных:

• Одной емкости хватает для обогрева в течение 3-4 дней.
• Двух емкостей хватает для обогрева в течение недели.
• 10 емкостей – в течение месяца.

Баллоны в основном изготавливаются из металла, но все популярнее полимерно-композитные, металл-композитные модели. Их вес меньше, они хорошо противостоят коррозии, поэтому, несмотря на высокую стоимость, их приобретение оправдано. Емкости выпускаются объемом в 12, 27, 50, 80 литров.

Самым слабым местом автономного газоснабжения является запорная арматура. Чтобы повысить надежность и продлить сроки эксплуатации системы, на газопровод устанавливают дополнительный вентиль.

Выводы и полезное видео по теме

Наглядный пример расчета затрат на подогрев воды с приборами разного типа:

Способ сократить потребление газа и сохранить время на мытье варочной поверхности:

Расход газа и суммарная мощность конфорок имеют прямо пропорциональную связь. Если представить, что параметры для расчета потребления равняются средним, достаточно будет узнать производительность горелок, и станет ясно, насколько они экономят газ.

Без вычислений через формулу не обойтись, если вы знаете точный КПД модели или собираетесь его определить. После мощности это — второй важный показатель в плане затрат. У плит с варочной панелью и газовой духовкой расход топлива выше, но печка на газе может быть лучше по качеству приготовления еды, чем электрическая с высоким КПД.

Пишите комментарии на тему расхода топлива газовыми плитами. Расскажите, замеряли ли вы уровень потребления газа плитой. Если да — то напишите, зачем и, что вам это дало. Форма для связи расположена ниже.
