Системы газового отопления частных домов

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель  поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

Расчет затрат на устройство автономного газового отопления

Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее

Начальные затраты на оборудование и обустройство

Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.

Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.

Расходы газа но отопление частного дома

Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.

Удельная теплота сгорания, мДж

Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.

Стандартный 50-литровый баллон бывает заполнен 35–40 литрами СУГ, что в пересчете на массу дает в среднем 22 кг газа.

Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:

• На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
• Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
• При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
• В сутки будет расходоваться 12 кг, или почти половина баллона;
• Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.

Объема газгольдера может хватить для работы отопительной системы в течение всего сезона

Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:

• Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
• Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
• Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
• Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).

Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.

Для уменьшения количества сгораемого газа используйте автоматику, которая в ночное время переводит котел в умеренный режим, снижая температуру в системе на 7–9 градусов, тем самым добиваясь сокращения расходов на 30%.

Как отапливается дом сжиженным газом

В сущности, организация подобного отопления мало чем отличается от обогрева магистральным газом. Монтируется обычная водяная схема отопления. Вся загвоздка состоит в устройстве газоснабжения, имеющего свои особенности. Как правило, нормативная база стран постсоветского пространства требует выполнения проекта на монтаж системы и его согласования перед вводом в эксплуатацию.

В соответствии с Правилами топливо в газовых баллонах размещают на улице, в закрытом шкафу с соответствующей надписью. Подающая магистраль идет из этого шкафа к теплогенератору, чье горелочное устройство адаптировано к сжиганию СУГ. Емкости можно присоединять к магистрали различными способами:

• через редукторы;
• с помощью специальной газовой арматуры.

В первом случае важно выбрать редуктор, что в состоянии обеспечить необходимый расход газа для отопительного агрегата. Это сделать несложно, точное потребление газа указано в паспорте на котел или на горелку, по нему и надо подбирать редуктор. Только такое отопление газовыми баллонами создает массу неудобств:

Только такое отопление газовыми баллонами создает массу неудобств:

• горючее уходит из всех баллонов одновременно, быстрее всего опустошается емкость, где редуктор обеспечивает наибольшее давление;
• чтобы контролировать остаток топлива, надо постоянно наведываться к шкафу и наблюдать за показаниями манометра;
• согласно правилам эксплуатации нельзя выпускать баллонный газ до конца, следует «ловить» момент, когда наступит минимальный предел и перекрывать вентиль редуктора;
• на каждый сосуд надо ставить отдельный редуктор.

Удобнее и безопаснее устанавливать газовую арматуру, предназначенную для индивидуальных и групповых установок. Она дает возможность опустошать баллоны поочередно, с автоматическим отключением их от магистрали по достижении нижнего предела давления. По желанию пользователя система комплектуется дистанционным электронным дисплеем, устанавливаемым внутри коттеджа. Дисплей показывает остаток горючего и позволяет вовремя менять сжиженный газ в баллонах, причем делать это без остановки теплогенератора.

Сжиженный газ

Многие котлы производятся таким образом, что при смене топлива можно использовать одну и ту же горелку. Поэтому некоторые владельцы выбирают метан и пропан-бутан для обогрева. Это вещество с низким показателем плотности. В процессе отопления выделяется энергия и происходит естественное охлаждение под воздействием давления. Расходование зависит от оборудования. Автономное снабжение включает в себя следующие элементы:

• Сосуд или баллон, содержащий смесь бутана, метана, пропана – газогольдер.
• Приборы для управления.
• Система коммуникаций, по которым движется топливо и распределяется внутри частного дома.
• Датчики для отслеживания температуры.
• Запорная арматура.
• Устройства автоматической регулировки.

Газогольдер должен находиться не менее, чем в 10 метрах от котельной. При наполнении баллона в 10 кубов для обслуживания здания в 100 м2 понадобится оборудование мощностью в 20 кВт. При таких условиях достаточно заправлять не более 2 раз в год. Чтобы высчитать ориентировочный расход газа, нужно в формулу R=V/(qHxK) вставить значение для сжиженного ресурса, при этом вычисления ведутся в кг, которые затем преобразуют в литры. При теплоте сгорания 13 кВт/кг или 50 мДЖ/кг получается следующая величина для дома в 100 м2: 5/(13х0,9)=0,427кг/час.

Так как литр пропан-бутана весит 0, 55 кг, выходит формула – 0,427/0,55=0,77 литров сжиженного топлива за 60 минут, или 0,77х24=18 л за 24 часа и 540 л за 30 дней. Учитывая, что в одной емкости находится около 40 л ресурса, расход в течение месяца составит 540/40=13,5 баллонов газа.

Как уменьшить потребление ресурса?

В целях сокращения расходов на обогрев помещения владельцы домов применяют различные меры. В первую очередь необходимо проконтролировать качество оконных и дверных проемов. При наличии щелей тепло будет уходить из комнат, что приведет к большему потреблению энергии.

Также одним из слабых мест является кровля. Горячий воздух поднимается вверх и смешивается с холодными массами, увеличивая расход в зимний период. Рациональным и недорогим вариантом будет обеспечить защиту от холода на крыше при помощи рулонов минеральной ваты, которую укладывают между стропилами, при этом не требуется дополнительной фиксации

Важно заняться утеплением стен внутри и снаружи здания. Для этих целей существует огромное количество материалов с отличными свойствами. Например, пенополистирол считается одним из лучших изоляторов, который хорошо поддается финишной отделке, также его применяют в изготовлении сайдинга

Например, пенополистирол считается одним из лучших изоляторов, который хорошо поддается финишной отделке, также его применяют в изготовлении сайдинга.

При установке оборудования для отопления в загородном доме необходимо рассчитать оптимальную мощность котла и системы, работающей на естественной или принудительной циркуляции. Датчики и термостаты контролируют температуру, в зависимости от климатических условий. Программирование обеспечит своевременную активацию и отключение при необходимости. Гидрострелка к каждому прибору с датчиками для отдельно взятой комнаты автоматически определит, когда нужно начинать обогревать площадь. Батареи оснащают термоголовками, а стены за ними покрывают фольгированной мембраной, чтобы энергия отражалась в помещение и не уходила впустую. При теплых полах температура носителя достигает всего 50°C, что также является определяющим фактором при экономии.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Применение альтернативных установок поможет снизить потребление газа. Это гелиосистемы и оборудование, работающее от силы ветра. Считается наиболее эффективным использование нескольких вариантов одновременно.

Расход на отопление дома газом можно высчитать по определенной формуле. Вычисления лучше проводить на этапе проектирования здания, это поможет выяснить рентабельность и целесообразность потребления

Также важно принять во внимание количество проживающих людей, КПД котла и возможность применения дополнительных альтернативных систем обогрева. Эти меры позволят сэкономить и значительно сократить расходы

Трубы для подключения радиаторов и теплых полов

Домовладельцам без монтажного опыта посоветуем следующие варианты:

1. Если хотите сэкономить на материалах, берите армированные полипропиленовые трубы (PP-R) с фитингами. Вдобавок купите недорогой китайский паяльник – на сборку 1 системы его точно хватит.
2. Без специального инструмента можно смонтировать отопительную разводку из металлопластиковых труб на компрессионных фитингах, затягивающихся рожковыми гаечными ключами. Недостаток – приличная стоимость деталей.
3. Лучшее решение – собирать систему из сшитого полиэтилена или металлопластика на прессовых фитингах. Специальные клещи придется взять напрокат.

Трубопроводы из полипропилена свариваются согласно технологии, главное, — четко выдержать время нагрева. Категорически не рекомендуется муровать стыки PP-R в полах и стенах — во избежание последствий протечки.

Слева на фото трубы из металлопластика, справа — сшитый полиэтилен

Особенности бойлера

Схема настенного газового котла.

Прямое назначение бойлера — накопление горячей воды для бытовых потребностей

Если обратить внимание на инструкцию к котлу, то представленная в ней мощность будет указана через дробь (например — 10/22 кВт). При этом первая цифра представляет собой показатель отопительной мощности для средних условий (она на 80% определяет газовый расход). Вторая же мощность присутствует для быстрого обогрева бытовой воды

Вторая же мощность присутствует для быстрого обогрева бытовой воды.

В случае опорожнения бойлера котел на определенное время прекращает отопление (температура тем не менее удерживается в помещении) и максимально задействует свои ресурсы для обогрева бытовой воды. При этом расход газа является максимальным. Воду из бойлера также можно брать понемногу — тогда и подогрев будет происходить в обычном рабочем режиме.

Если ваша квартира или дом уже оборудованы бытовым электробойлером, то его рационально оставить, выключив автомат. Он будет служить неплохим аккумулятором горячей воды, а в случае возникновения каких-либо проблем с газовым котлом можно использовать его для стандартного обогрева.

Изготовление дверец для буржуйки из газового баллона

Существует несколько вариантов обустройства дверец для печи из газового баллона:

• Готовые изделия литого типа. В продаже имеются готовые модульные конструкции, состоящие из поддувальной и поточной дверцы. Чтобы встроить такой модуль в самодельную печку, в корпусе баллона необходимо вырезать соответствующую по размерам нишу, оснастив ее рамой из сваренных уголков. Литая конструкция крепится на каркас болтами. Герметизация выреза под дверцу осуществляется при помощи небольшого бортика (металлической полосы шириной 10-20 мм), навариваемого на всю протяженность корпуса.
• Самодельная конструкция. Для экономии средств вместо покупной дверцы иногда используют самодельную конструкцию, изготовленную из вырезанного куска стенки. В этом случае потребуется также наличие петлей. Простейший вариант – купить готовые навесы, и приварить их на поверхность печи из газового баллона своими руками. Народные умельцы изготавливают самодельные петли, используя для этого звенья толстой цепи.

Приступая к работе по изготовлению печки из газового баллона своими руками, важно позаботиться о технике безопасности. Внутри старого изделия может оставаться горючее вещество в жидком или газообразном состоянии: поэтому перед тем, как резать или варить металлическую емкость, снимают редуктор и полностью стравливают остатки газа

Для верности рекомендуется заполнить внутренность баллона водой, и дать ему выстояться на протяжении месяца.

Можно ли подключать газовый котел к баллону

Газовый котел для отопления дома от баллона предлагают многие европейские и отечественные производители. Немецкие Buderus, Viessmann и некоторые другие европейские модели, являются универсальными и могут работать как на магистральном, так и баллоном газе.

Баллоны, как основной источник пропана

Автономный газовый котёл на газовых баллонах устанавливается достаточно просто. Схема подключения такая же, как и в случае с магистральной трубой. Единственное, что необходимо учитывать во время установки, это правила пожарной безопасности, которые несколько отличаются от тех, что предусмотрены при эксплуатации природного газа.

Существенным недостатком использования бытовых баллонов является необходимость их регулярной дозаправки. В среднем, емкости хватает не более чем на два дня, после чего требуется отсоединить ее и отвезти на АГЗС для заправки. Снизить частоту поездок можно при подключении в единую сеть сразу нескольких баллонов. Современные котлы позволяют подключение от двух до шести емкостей одновременно.

Баллоны подключаются не напрямую, а через специальный редуктор, позволяющий поддерживать стабильное давление, достаточное для бесперебойной работы газовых отопительных котлов, работающих на баллонном газе.

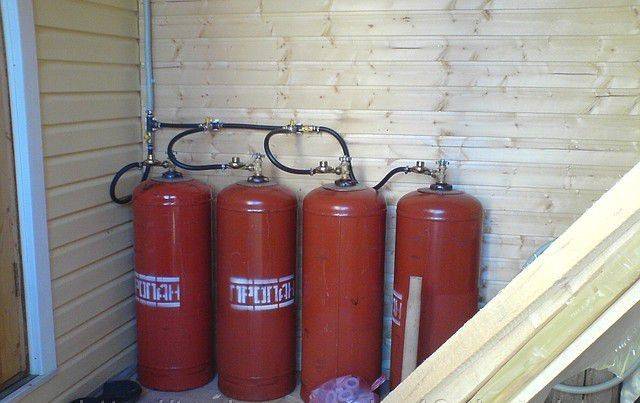

Рампа спаривания пропановых баллонов позволяет увеличить одновременное количество подключаемых емкостей до 10 шт.

Подключение баллонов в резерв

Еще одним недостатком системы отопления, работающей на сжиженном газе, является необходимость постоянного контроля над заполненностью баллонов. Бывают ситуации, когда газ заканчивается прямо ночью, система отопления быстро остывает, что доставляет неудобства хозяевам дома.

Чтобы этого не произошло, питание котла от пропанового баллона подключают через специальную рампу, позволяющую установить 1-10 баллонов в резерв. Схема работы узла заключается в следующем:

• Рампа представляет двухплечевой коллектор, делящий емкости на две группы.
• Первоначальный забор газа идет с основной группы.
• После окончания пропана, рампа автоматически переключает работу котла на резервные емкости и выдает механический сигнал.
• После заправки и подключения ёмкостей к коллектору, автоматически включается основная рабочая группа баллонов.

Рядная газобаллонная установка достаточно удобна в эксплуатации и позволяет максимально автоматизировать процесс работы котла, увеличивая время его автономной работы.

Напольные

В целях экономии хозяева сами пытаются разобраться в том, как установить напольный газовый обогревательный котел в одноэтажном деревянном доме. Базовые требования включают в себя следующие пункты:

1. Укрепление места, где будет расположен котел. Лучше всего сделать стяжку или аккуратно уложить плиты из бетона.
2. Между котлом и поверхностью стены оставляется зазор минимум 15 см.
3. Если основание дома не огнеупорное, тогда необходима дополнительная обшивка металлическим листом. Лучше всего изолировать стены кровельной сталью, которую накладывают на лист из асбеста шириной минимум 30 мм.
4. При помощи строительного уровня оценивается состояние пола, так как поверхность под котлом должна быть идеально ровной.
5. Подключение дымохода запрещено без предварительной проверки тяги.
6. Монтируются фильтры, которые не задерживают мусор на входе в теплообменник.
7. На финальном этапе подготовленный двухконтурный котел присоединяется к водопроводным трубам.

В видеоролике представлена актуальная информация об установке котла:

Как перевести котел отопления на сжиженный газ

Основная разница между природным и сжиженным газом, заключается в том, что первый подается и сжигается при более высоком давлении. Автоматика обычного оборудования, настроена под показатели, равные 6-12 атм. При понижении показателей, срабатывает датчик давления, отключающий горелку.

Работа котла отопления на пропан-бутановой смеси, требует изменения конфигурации и параметров:

1. Необходимо изменить скорость подачи газовоздушной смеси.
2. Потребуется установить комплект жиклеров для сжиженного газа.
3. Настроить автоматику под другие рабочие параметры.

Современные одноконтурные и двухконтурные отопительные котлы, предназначены для работы на сжиженном и магистральном газе. Переоборудование требует замены форсунок и переключения котла в другой режим.

Технические условия, для использования сжиженного газа в индивидуальных котлах, не предназначенных для данного типа топлива, существенно отличаются. Помимо замены жиклеров, потребуется сложная перенастройка автоматики и регулирующей арматуры.

Правильно отрегулировать подачу газа в котел при переходе на сжиженный газ, установить минимальный предел давления и выполнить другие работы самостоятельно, без наличия специальных навыков, сложно. Согласно действующим нормам, все работы должны выполнять, исключительно лицензированные специалисты.

В технической документации отопительного оборудования, указывается минимальное давление, при котором горелка продолжает работать. Чем ниже данный показатель, тем больше пропан-бутановой смеси, будет возможно использовать из заправленной топливной емкости. Обычно, в емкости остается от 15-30% от общего объема.

Форсунки для котла под сжиженный газ

В разделе, как перевести котел отопления на расход газового котла на сжиженном газе, было упомянуто о необходимости замены жиклеров или форсунок. Переоборудование требуется по нескольким причинам:

• Отличие форсунок для сжиженного и магистрального газа заключается в разных диаметрах выпускного отверстия. Как правило, жиклеры для пропан-бутановой смеси уже.

• После установки комплекта форсунок для перевода котла отопления с природного газа на сжиженный газ, несколько увеличивается давление в системе.
• Уменьшенный диаметр жиклера, приводит к снижению скорости подачи газовоздушной пропан-бутановой смеси. Для нормальной работы 10 кВт агрегата требуется, чтобы напор составлял не более 0,86 кг/час.

Форсунки или жиклеры продают комплектами. Некоторые производители, в базовой комплектации прилагают всю необходимую для переоборудования арматуру. В других случаях, комплект придется приобретать отдельно.

Какой расход сжиженного газа у котла

Объем потребления сжиженного газа в газовых котлах отопления, указан в технической документации, предоставляемой производителем. У всех моделей он разный и зависит от нескольких факторов:

1. Производительность.
2. Тип горелочного устройства.
3. Настройка оборудования.

На технические характеристики потребления сжиженного газа, также влияет то, насколько выбранная модель приспособлена для данного типа топлива. В среднем, для 10-15 кВт агрегата, потребуется 2 в неделю и в месяц, 9 баллонов.

Каким газом выгоднее топить – природным или сжиженным

Сравнительный расход природного и сжиженного газа, при эксплуатации отопительного котла, показывает, что выгоднее отапливать дом при подключении котельного оборудования к магистрали. Отапливать пропан-бутановой смесью, стоит исключительно в следующих случаях:

• Изменения в конструкции и перенастройка котла при использовании сжиженного газа, носят временный характер. От начала регистрации и заказа проекта для установки отопительного оборудования, подключенного к магистральному газопроводу, может пройти около полугода.В течение этого периода, отапливать помещение электрическим или твердотопливным отопительным оборудованием, специально купленным для этой цели, экономически нецелесообразно. Стоимость перевода обычного котла на сжиженный газ, колеблется от 500-1000 руб.
• Подключение газгольдера – в данном случае, стоимость использования смеси выгодней, чем отопление дровами, электричеством или соляркой. Единственным условием является то, что настраивать давление сжиженного газа, регулировать работу автоматики, доложен квалифицированный специалист. Неправильные настройки приводят к увеличению расхода, приблизительно на 15%.

Экономическая составляющая, безопасность эксплуатации, возможность обратного перехода на природный газ – все эти факторы, делают целесообразным использование котлов, работающих на сжиженном газе.

Советы по монтажу домовой теплосети

Устройство отопления начинается с установки батарей в заранее подготовленных местах под окнами или на угловых наружных стенах. Приборы подвешиваются на специальные крюки, прикрепляемые к самой конструкции либо гипсокартонной отделке. Неиспользуемый нижний выход радиатора закрывается пробкой, сверху вкручивается кран Маевского.

Трубопроводная сеть монтируется согласно технологии сборки тех или иных пластиковых труб. Чтобы уберечь вас от ошибок, дадим несколько общих рекомендаций:

1. При монтаже полипропилена учитывайте тепловое удлинение труб. При повороте колено не должно упираться в стену, иначе после запуска отопления магистраль выгнется подобно сабле.
2. Разводку лучше прокладывать открытым способом (исключая коллекторные схемы). Старайтесь не прятать стыки за обшивкой или замоноличивать в стяжке, используйте заводские «клипсы» для крепления труб.
3. Магистрали и подводки, находящиеся внутри цементной стяжки, обязательно защищайте слоем теплоизоляции.
4. Если по какой-либо причине на трубопроводе образовалась обращенная кверху петля, ставьте на нее автоматический воздухосбрасыватель.
5. Горизонтальные участки желательно монтировать с небольшим уклоном (1—2 мм на погонный метр) для лучшего опорожнения и удаления воздушных пузырей. В самотечных схемах предусматриваются уклоны от 3 до 10 мм на 1 м. п.
6. Мембранный расширительный бачок располагайте на обратной линии неподалеку от котла. Предусмотрите кран для отсечения емкости в случае неисправности.

Гравитационная система

Гравитационная — естественная тяга. Циркуляцию воды по заданному контуру осуществляет тянущее устройство, законы физики. Не потребуется подключение к электросети, насосу.

Котловое гравитационное отопление – частый гость дач, загородных домов, где случаются перебои с электросетью. Однако в домах, в которых используется котел, возможно организовать для экономии электричества.

Правильная разводка для естественной циркуляции необходима. При нарушении в монтаже, отопление получится нефункционирующим.

Особенность монтажа – наклон, не создающий помех подниманию воды от внутритрубного давления. Котел устанавливается ниже радиаторов, угол обеспечивает тягу для поднимания носителя, убывания по остыванию.

Лучшие настенные газовые котлы

В этом разделе представлены одноконтурные системы обогрева помещений, размещаемые на стене. Они компактны и просты в обслуживании, хотя имеют некоторые ограничения по функционалу.

Viessmann Vitopend 100-W A1HB003

4.9

★★★★★оценка редакции

89% покупателей рекомендуют этот товар

В линейку A1HB вошли три котла мощностью 24, 30 и 34 кВт. Этого хватит для обогрева жилья площадью до 250 м2. Корпуса у всех одинаково компактны: 725x400x340 мм – таким агрегатам найдется место в любом помещении.

Котлы Viessmann собраны на единой модульной платформе, что упрощает их монтаж и обслуживание. К тому же возле корпуса не требуется оставлять дополнительное пространство, так что любой Vitopend можно скомпоновать с кухонной мебелью, если для него найдется свободный уголок.

Достоинства:

• Низкий расход газа – не более 3,5 м3/ч в старшей модели;
• Гидроблок оснащен быстросъемными коннекторами;
• Автонастройка мощности в зависимости от наружной температуры;
• КПД до 93%;
• Новая система коаксиального дымохода с защитой от обмерзания;
• Интеллектуальное управление с функцией самодиагностики;
• Возможность переключения на сжиженный газ.

Недостатки:

Нет выносного пульта управления.

Viessmann предоставляет возможность подобрать котел для квартиры любой площади. Внешний вид и габариты для всей линейки абсолютно одинаковы – модели отличаются только производительностью и, соответственно, потреблением газа.

Baxi Eco Four 1.24 F

4.8

★★★★★оценка редакции

88% покупателей рекомендуют этот товар

Смотрите обзор

Несмотря на престижность бренда, модель Eco Four стоит относительно недорого. Котел имеет плоский корпус размером 730x400x299 мм, что позволяет повесить его на одном уровне с кухонными шкафчиками. При использовании в северных широтах, такой агрегат может обогреть квартиру площадью до 150 м².

Котлы четвертого поколения разрабатывались с учетом наших условий эксплуатации. Именно поэтому представленная модель работает даже при пониженном до 5 мБар входном давлении газа. Кроме того, в ней есть два отдельных терморегулятора: для радиаторов отопления и системы «теплый пол».

Достоинства:

• Встроенный расходомер воды;
• Насос с воздухоотводом и режимом постциркуляции;
• Есть возможность подключения к солнечным коллекторам;
• Двухрежимный термоконтроль;
• Прессостат для защиты от низкого давления теплоносителя;
• Можно подключить выносной термостат и пульт.

Недостатки:

Малоинформативный встроенный дисплей.

Как для Baxi, цена у Eco Four очень привлекательна. К тому же это отличное решение для размещения в небольшой кухне или квартире-студии.

Vaillant AtmoTEC Plus VU 240/5-5

4.7

★★★★★оценка редакции

87% покупателей рекомендуют этот товар

У этого котла есть все возможные средства защиты: газ-контроль, прессостат с предохранительным клапаном, воздухоотводчик насоса. Здесь полностью исключены перегрев носителя и камеры горения, замерзание жидкости в системе и в дымоходе. За корректной работой всех систем помогает следить встроенная автодиагностика.

AtmoTEC адаптирован для эксплуатации в России: учитывает низкое качество магистрального газа и может работать на СПГ. Управление программатором полностью автоматизировано, а сама панель закрыта аккуратной декоративной крышкой.

Достоинства:

• Объемный расширительный бак на 10 л;
• Низкий расход газа – 2,8 м³/ч (или 1,9 м³/ч при подключении к баллону);
• Практически вечная хромо-никелевая горелка;
• Возможность комбинирования с другими нагревателями;
• Минимальный боковой зазор при монтаже в 1 см.

Недостатки:

Классический (атмосферный) дымоход.

Размеры котла 800х440х338 мм и максимальная мощность в 36 кВт больше подходят для частного дома, чем для городской квартиры. Хотя в просторной кухне с его размещением проблем не возникнет.
