Функциональные характеристики кондиционеров, работающих на обогрев

Что такое КПД и тепловая эффективность кондиционеров

Принцип работы кондиционеров на обогрев практически ничем не отличается от охлаждения. Но тут есть один момент, который снижает эффективность работы сплит-системы, а значит, и коэффициент полезного действия. Это низкие температуры воздуха на улице.

Во-первых, масло в картере компрессора кондиционера при таких температурах начинает замерзать. Сам агрегат работает при достаточно серьезных нагрузках, что приводит к его износу. Во-вторых, змеевик, расположенный на улице, не в состоянии отдать требуемого количества холода, чтобы КПД кондиционера был максимальный. Не хватает его площади отдачи. Это достаточно серьезные проблемы, которые решаются по-разному. К примеру:

• устанавливается обогрев картера;
• используется специальный хладагент с более высокими теплоотдающими характеристиками;
• используется электронное плато, с помощью которого понижается скорость работы компрессора сплит-системы,
• устанавливается нагревательный провод вдоль дренажа конденсата из внутреннего блока, чтобы внутри него не замерзла вода.

Теперь к вопросу КПД и эффективности сплит-системы. Оба показателя взаимосвязаны. То есть, коэффициент полезного действия – это оценка эффективности работы кондиционера. Его рассчитывают с учетом потребляемой мощности и полезной. Последняя – это количество произведенной тепловой энергии за единицу времени. Первая – это потребление электрического тока.

Отношение второй к первой не должно быть меньше единицы. При температуре на улице выше нуля дает возможность увеличивать КПД сплит-системы в несколько раз. Обычно это 2-4. К примеру, если потребляемая мощность кондиционера составляет 1,2 кВт, то мощность отдаваемой тепловой энергии должна составлять 2,4-4,8 кВт. Хотя последний предел уже является критичным.

Период использования устройства

Помните, устройство для обогрева воздуха можно использовать исключительно при мягком климате или в межсезонье, поскольку эффективность работы кондиционера напрямую зависит от температуры окружающей среды. Чем она ниже, чем меньше результативность эксплуатации агрегата.

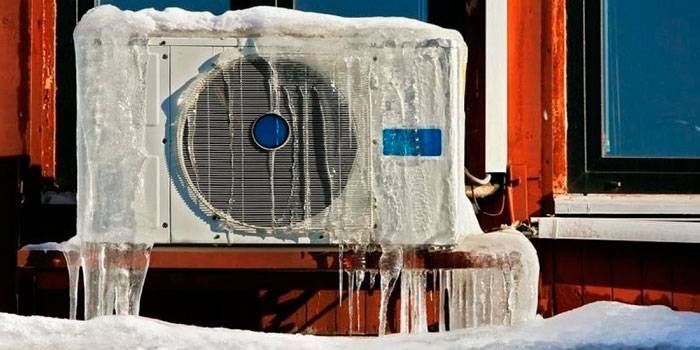

Сильные морозы значительно увеличивают нагрузку на климатическое оборудование, именно поэтому использовать приборы при низких температурах крайне нежелательно. Как правило, большинство устройств расчитанные на работу в диапазоне от -10 до +25°С. При этом, некоторые модели кондиционеровпредназначены для обогрева помещения при температуре окружающей среды до -25°С, однако очень высокая стоимость таких аппаратов значительно снижает спрос на данную продукцию.

В зависимости от возможного режима обогрева, все кондиционеры на обогрев помещения можно условно разделить на следующие группы:

• – аппараты, функционирующие от -5°C до -9°C;
• – конструкции, которые способны работать  от -10°C до -14°C;
• – устройства, эксплуатируемые в условиях от -15°C до -19°C;
• – приборы, которые могут нагревать воздух ниже -20°C.

В процессе выбора кондиционера на обогрев стоит особое внимание обратить на критические температуры действия аппарата, превышать которые крайне нежелательно, поскольку это может привести к поломке климатического оборудования

Помимо этого, важно обратить внимание на мощность агрегата, тип фреона, возможность вентиляции, наличие защиты от неправильной эксплуатации, уровень шума, расстояние между наружным, внутренним блоками

Для определения требуемой производительности кондиционера, необходимо произвести расчет, исходя из следующих показателей: при стандартной высоте потолка 2,8-3м на каждые 10 квадратных метров помещения, охлаждающая мощность должна составлять 1кВт. Если комната, в которую планируется установка прибора, имеет большую площадь или ее окна выходят на южную сторону, теплопритоки агрегата будут выше, как следствие мощность можно уменьшить до 5%.

В настоящее время наиболее зарекомендовали себя на мировом рынке следующие производители: Panasonic, Mitsubishi, Haier, Hitachi, Daikin, Toshiba, LG, Fujitsu, Ballu.

Таким образом, применение кондиционера на обогрев воздуха позволяет создать благоприятные условия в доме, обеспечивая оптимальный климатический режим в помещении.

Помните, прежде чем включать прибор, следует заранее ознакомиться с инструкцией завода-изготовителя, изучить технические параметры эксплуатации агрегата, а также основные рекомендации по его применению. Это позволит увеличить срок службы устройства, исключая вероятность его преждевременной поломки.

Особенности мультизональных систем

Можно определить три основные особенности мультизональных систем кондиционирования:

1. Использование разветвителей, чтобы разделить потоки жидкого хладагента при его подаче во внутренние блоки или объединить потоки газообразного фреона при его отводе от внутренних модулей (в этом случае предполагается, что мультизональная система работает на охлаждение). Если трубопровод разветвлен на две магистрали, используют Y-образный или Т-образный разветвитель, который по-другому называется «рефнет». При разделении трубопровода на три или четыре магистрали применяют коллектор.

1. Использование электронных расширительных вентилей (ЭРВ) в качестве дросселирующего устройства. Другое известное их название – электронные терморегулирующие вентили (ТРВ). Задача ЭРВ – понизить давление фреона, чтобы создать оптимальные условия для его перехода в газообразное состояние. Электронными расширительными вентилями комплектуются все внутренние блоки системы. В редких исключениях они устанавливаются отдельно перед внутренними блоками. По сути, электронные вентили регулируют объем поступающего из общей сети фреона в зависимости от тепловой нагрузки на модуль.
2. Использование микропроцессорной автоматики для управления работой системы в целом. Именно микропроцессор рассчитывает нужное количество хладагента для каждого внутреннего блока и поддерживает требуемую температуру в помещениях.

Особенности и принцип работы сплит-системы на тепло

Чтобы разобраться, как работает кондиционер на тепло, надо понять, как он работает на охлаждение. Ведь основная функция кондиционера заключается именно в этом. И она точно такая же, как у холодильника. Только все происходит более интенсивно, потому что в кондиционере производится обдув конденсатора с помощью вентилятора. В холодильнике этого нет.

В состав кондиционера входят:

• испаритель,
• компрессор,
• конденсатор,
• терморегулирующий вентиль, он же капиллярная трубка.

Именно эти четыре прибора, которые соединены между собой в кольцо, являются основной сплит-системы.

1. Из испарителя хладагент (фреон) в виде газа выкачивается компрессор.
2. В нем газ сжимается до определенного давления, при этом температура последнего резко повышается.
3. Дальше фреон движется в конденсатор, который обдувается вентилятором. Здесь происходит отдача тепловой энергии окружающему воздуху, то есть, температура хладагента падает, и он превращается в жидкость в виде капелек, которые оседают на стенках трубки конденсатора. То есть, происходит процесс конденсации газа, поэтому этот прибор и называют конденсатором. Хотя собой он представляет трубчатый змеевик, как и испаритель.
4. Компрессор кондиционера работает постоянно, поэтому в системе всегда присутствует определенное давление. А значит, жидкий хладагент начинает перемещаться в сторону капиллярной трубки.
5. Здесь он под давлением начинает испаряться, превращаясь в газ с низкой температурой, который поступает в испаритель.
6. В последнем происходит передача тепла. То есть, газ забирает из воздуха в комнате тепло, тем самым, понижая его температуру.
7. Затем газ снова откачивается компрессором, и процесс охлаждения повторяется.

Надо обозначить, что испаритель находится во внутреннем блоке сплит-системы, конденсатор в наружном. Добавим, что фреон, как хладагент, является материалом, который легко переходит из одного агрегатного состояния в другое, при этом, выделяя или забирая огромное количество тепловой энергии.

При работе кондиционера на обогрев испаритель и конденсатор меняются местами в плане своего назначения. То есть, расположенный во внешнем блоке змеевик будет из воздуха забирать тепловую энергию, а внутренний ее отдавать, потому что хладагент в нем будет протекать с большой температурой.

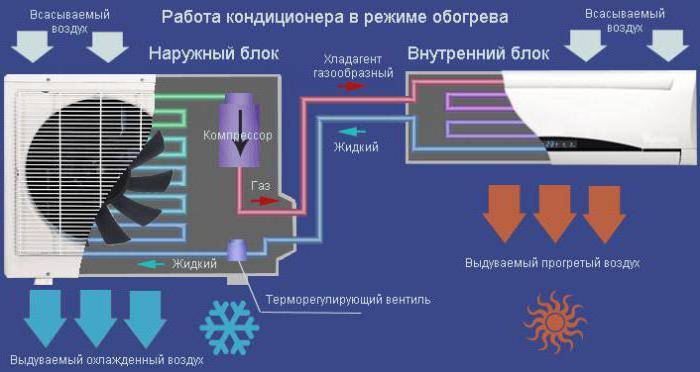

Работа кондиционера в режиме обогрева

Но чтобы это происходило, надо поменять работу компрессора кондиционера, который будет из испарителя не вытягивать газ, а закачивать в него жидкий фреон. Технология этого процесса реализуется путем установки четырехходового клапана. Он просто переключает направление движения хладагента, а сам компрессор в этом не принимает никакого участия. Он продолжает работать в штатном режиме.

Какую температуру выставить для сна?

Правильно выставленная температура на кондиционере может обеспечить вам комфортный сон. Во многих современных моделях есть «режим сна», достаточно его включить и можно ложиться спать. Нужная температура будет выставлена автоматически.

Если же его нет, то настройки необходимо выставить вручную:

• Повысить температуру на 1-2 градуса выше дневной. Ночью тело человека остывает и требуется дополнительный обогрев.
• Настроить жалюзи так, чтобы потоки воздуха не шли на кровать.
• Выставить скорость вращения вала на минимум. Кроме соблюдения температурного режима это сделает работу кондиционера тише, что также способствует комфортному сну.

Если исходить из общих рекомендаций, то получается, что оптимальной температурой для сна будет 25-27 градусов.

«Режим сна» работает по следующему принципу. Во-первых, он сбрасывает скорость вращения вентилятора на минимум. Во-вторых, направляет жалюзи так, чтобы потоки воздуха шли параллельно полу. В-третьих, повышает температуру до нужного уровня.

Некоторые модели повышают температуру в несколько этапов. Сначала температура поднимается до 25-26 градусов, а к середине ночи до 27. Это позволяет уснуть в комфортных условиях и не замерзнуть

Единственная проблема, которая может возникнуть во время сна — это проветривание. Выставив, оптимальную температуру кондиционера для ночи, не стоит забывать о том, что окна должны быть закрыты, в противном случае оборудование будет работать на износ.

Если приток чистого воздуха очень важен, то можно оставить небольшую щель в окне, но это допустимый максимум.

На современных стеклопакетах есть режим микропроветривания. Он будет неплохим компромиссом между свежим воздухом и комфортной температурой ночью

Еще один вариант решения данной проблемы — проветривание комнаты непосредственно перед сном. Во сне, человек потребляет значительно меньше кислорода и этого должно хватить на всю ночь.

пїЅпїЅпїЅпїЅпїЅпїЅ пїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅ:

Причины, виды и методы устранения неисправностей кофемолки. Тонизирующим безалкогольным напитком, который при умеренном употреблении, оказывает благоприятное воздействие на организм человека, является кофе. При этом, регулярный прием одной чашки в день (до 100мл) на 41% снижает вероятность развития рака пече

Причины неисправностей кондиционера и методы их устранения. Улучшить микроклимат в помещении, а также поддерживать оптимальный температурный режим и уровень влажности в течении длительного периода времени поможет установка кондиционера. Однако в ходе эксплуатации и различных факторов, он может прийти в негодн

Принцип работы микроволновой печи. Работа микроволновой печи, в отличие от газовых и электрических духовых шкафов, основана на преобразовании электромагнитного СВЧ-поля, которое после включения аппарата превращается в тепло, тем самым нагревая блюдо, помещенное в камеру.

Процесс изготовления кондиционера из холодильника своими руками. Не каждый может позволить себе купить кондиционер. Однако при желании можно соорудить климатическую систему самостоятельно! Как?

Возможные поломки

Каждый пользователь должен знать, что использовать сплит-систему на обогрев необходимо согласно инструкции. Основные причины частых поломок – это неправильное использование устройства и несоблюдение температурного режима. Часто возникают ситуации, когда после нажатия необходимых кнопок и выбора нужного режима тепло не идет. Причин этому может быть много и их обязательно нужно проверить. Нередки такие явления:

• в пульте управления не работают батарейки;
• сенсор плохо реагирует на устройство;
• происходят нарушения в работе программного снабжения;
• сильная поломка кондиционера.

Самой часто причиной поломки устройства становится неисправность батареек в пульте, поэтому многие считают, что им подсунули брак. Разрешить проблему очень просто, достаточно поменять их на новые и запустить устройство еще раз.

Если проблема кроется в неисправности сенсора, то в этом случае самостоятельно ее решить не получится. Лучше всего сдать устройство по гарантии или вызвать мастера. Если гарантия на кондиционер еще действует, то кондиционер должны поменять на новый или заменить сенсорное оборудование.

Все это дает понять, что присутствуют проблемы, которые срочно нужно решить, пока устройство полностью не поломалось. Поэтому лучше не пытаться самостоятельно ремонтировать устройство, а обратиться в сервисный центр.

Когда техника полностью перестает работать, если ее использовали не по назначению или часто перезагружали, при таких проблемах ремонт обойдется недешево, и лучше подумать о покупке нового кондиционера.

Ограничения по минимальной температуре наружного воздуха

Не все модели кондиционеров имеют функцию обогрева. В инструкции по эксплуатации должно быть указано, можно ли включать кондиционер зимой на обогрев в квартире. А также, при какой температуре можно включать сплит-систему.

В зимний период разница температуры воздуха и фреона небольшая. Ввиду того, что теплообменник наружного блока холоднее, чем температура наружного воздуха, на нем образуется иней, затрудняющий теплообмен. Если фреон не успеет испариться и попадёт в компрессор, агрегат выйдет из строя.

Ограничения по минимальной температуре наружного воздуха для реверсивных кондиционеров составляет -5 °C. Для инверторных — не более -15 °C. Есть возможность дополнительно оборудовать сплит-систему комплектом для работы при более низких значениях термометра.

AUX ASW-H09A4/JD-R2DI

Кроме встроенного фильтра кондиционер оснащен ионизатором воздуха. Также есть поддержка функции «теплый пуск» – она применяется при обогреве помещения, блокируя вентилятор системы до тех пор, пока устройство не нагреет хладагент до нужной температуры. Использовать кондиционер как обогреватель можно при температуре за окном до –20 °C.

Также модель умеет запоминать последние настройки, автоматически поддерживать заданную температуру и проводить самодиагностику при наличии ошибок. Устройство оснащено небольшим дисплеем, на котором отображается информация о режиме работы. В комплекте, как и с другими моделями, идет пульт дистанционного управления.

Рейтинг ZOOM	Минимальная температура работы внешнего блока	Обслуживаемая площадь м2	Цена
1. Samsung AR18RSFHMWQNER	–15 °C	50 м2	50 000 руб.
2. AUX ASW-H09A4/JD-R2DI	–20 °C	25 м2	29 000 руб.
3. Ballu BSUI-12HN8	–20 °C	40 м2	44 000 руб.
4. Electrolux EACS/I-11HEV/N3	–15 °C	36 м2	50 000 руб.
5. Ballu BSUI-09HN8	–20 °C	26 м2	40 000 руб.

Что такое мультизональные системы кондиционирования

Мультизональные системы кондиционирования, которые выпускают Mitsubishi Electric и Electrolux, обозначаются аббревиатурой VRF (Variable Refrigerant Flow).

Мультизональные системы строят по блочному принципу: к одному внешнему блоку через единую систему трубопроводов подключают несколько внутренних. Количество внешних модулей для повышения производительности и надежности системы увеличивают до 3, а внутренних – до 30.

Наружные блоки можно устанавливать на крыше, в подвале или на техническом этаже. Внутренние модули могут быть любыми: настенными, подвесными, потолочными, канальными или кассетными. При этом их мощность подбирается индивидуально для каждого помещения.

Все блоки мультизональных систем соединены между собой фреоновой магистралью –двух- или трехтрубной. В двухтрубной все внутренние модули могут работать одновременно только на охлаждение (хладагент поступает в них в жидком состоянии) или на отопление (фреон поступает в газообразном состоянии).

Трехтрубные системы устроены сложнее. К внутренним блокам подводят две трубы: по одной поступает жидкий хладагент, по второй – газообразный. Благодаря такой особенности внутренние модули одной системы независимо друг от друга одновременно работают на охлаждение и нагрев.

Почему кондиционер не греет?

В кондиционере не работает режим оттаивания

Но как быть, если функция обогрева в кондиционере недоступна по каким-либо причинам?

Рассмотрим несколько факторов, которые могут повлиять на его работу:

1. Сильные морозы. Электроприбор попросту может быть не предназначен для обогрева помещений при подобных погодных условиях. Это и есть частая причина того, что кондиционер правильно не греет. Мощности некоторых устройств не рассчитаны на такой сильный температурный перепад, поэтому устройство и не способно подогреть воздух в комнате более, чем на 3 градуса. Зато при условии, что на улице от 0 до +5 °C, прибор греет воздух с наибольшей продуктивностью.

1. Тепло не подается при наличии потока воздуха из внутреннего модуля. Приток воздуха в помещение имеет температуру, схожую с уличной. Тут явно наличие проблемы с компрессором. Возможна поломка в четырехходовом клапане, который является ответственным элементом за изменение режима работы кондиционера. При наличии повреждения, он не может обеспечить переключение режимов функционирования прибора с летнего на зимний. В этом случае потребуется замена либо ремонт компрессора.

1. Нарушен либо отсутствует режим «оттаивания». При таких обстоятельствах электроприбор все-таки работает в обычном режиме охлаждения воздуха. Функционируют блоки, подающие воздух. А в режиме обогрева не работает.

Другие причины и способы наладки

Некоторые модели кондиционеров имеют в своей комплектации спираль, вырабатывающую тепло, которая установлена на внутреннем блоке прибора. А вентилятор разносит подогретый воздух по помещению. Когда подогрев атмосферы осуществляется плохо, стоит проверить прибор на наличие проблем с питанием спирали либо же с вентилятором внутреннего блока.

Некоторые неполадки такого характера под силу устранить потребителю самостоятельно. Проблема может скрываться в простом промерзании конденсата во внутренних трубках электроприбора, что влечет за собой их засорение и появление непроходимости.

Если на улице и так мороз, то временное отключение прибора не поможет. Намерзание внутри трубки не растает из-за отрицательных температур снаружи. Остается ждать потепления либо можно попробовать запустить обогревательный электропровод, проходящий вдоль этих трубок. Это поможет, если нет проблем с внешним блоком.

Возможные причины возникновения конденсата:

1. Непрофессионально проведенные монтажные работы, нарушившие целостности и работу кондиционера.
2. Наличие в приборе производственного дефекта.
3. Присутствие микротрещин, через которые жидкость поступает внутрь устройства. Тут не исключены возможности повреждения комплектующих механическим путем либо из-за неправильных условий эксплуатации.

При таких обстоятельствах невозможно прогреть контур. Но если попробовать переключить режимы с функции обогрева на охлаждение, а через время в обратном порядке, возможно проблема будет устранена. Может понадобиться несколько таких поочередных переключений, чтобы пробка подтаяла и выскользнула из трубки, освободив проход.

Переключение кондиционера с охлаждения на обогрев

Из-за образования трещин, иных повреждений с появлением микроскопических зазоров может произойти падение давления во фреоновом контуре. Это становится возможным по причине потери небольшого количества хладагента. При таких обстоятельствах кондиционер будет плохо охлаждать и греть.

Проблему с дозаправкой фреоном устранят сервисные службы, которые занимаются обслуживанием. Действия производятся через патрубок арматуры, находящийся во внешнем блоке снаружи здания. Специалисты пользуются коллектором для азотирования, вакуумирования и дозаправки.

А вот определить такую необходимость можно самостоятельно. Для этого надо найти и обследовать шкалу агрегата, где указаны фактические показатели наличия фреона. Сравнив их с рекомендуемыми по паспорту прибора, выявляют потребность в дозаправке.

Мастера используют специальные термометры для замера паров фреона при входе в компрессор. А показания коллектора укажут на цифровые данные о состоянии давления. Наличие температурной разницы более чем на 8°C между этими двумя цифрами указывают на потребность в дозаправке.

Samsung AR18RSFHMWQNER

Одно из устройств, способных заменять традиционные системы отопления в течение достаточно холодной зимы, выпускается известным корейским производителем Samsung. Модель AR18RSFHMWQNER стоимостью 50 тысяч рублей способна обслуживать помещения площадью до 50 кв. м.

Мощность системы от Samsung при охлаждении воздуха достигает 5 кВт, а при нагреве – 6 кВт. Применение восьмиполюсного инверторного компрессора позволяет экономить электроэнергию, а тройная фильтрация обеспечивает очистку воздуха от бактерий и пыли с эффективностью до 99%. Прибор предназначен, в первую очередь, для охлаждения, поэтому может понизить температуру в просторном помещении всего за 30 минут. Но если температура внешнего блока находится в пределах от –15 °C до +25 °C, техника способна работать и на обогрев.

Среди особенностей модели – надежная тройная защита от перегрузок и перепадов напряжения с помощью технологии Triple Protector Plus, режим комфортного сна с пониженным уровнем шума и автоматическая поддержка заданной пользователем температуры. Энергоэффективность прибора максимальная – класса А, что позволяет потреблять сплит-системе всего 1,39-1,71 кВт. Уровень шума не превышает 45 дБ даже при максимальной нагрузке. Среди немногих недостатков пользователи отмечают только сравнительно высокую цену и громкие звуковые сигналы при настройке работы.

Особенности работы

Все кондиционеры работают по одному принципу: при испарении влаги поглощается тепло, при конденсации — вырабатывается. Более современные модели имеют функцию обогрева воздуха. Определенный клапан меняет поток холодильного агента.

Техника работает при комнатной температуре, не ниже -5°C. В противном случае, мощность значительно снижается. При низких температурах, внутренние детали могут обледенеть. Однако некоторые сплит-системы способны выдерживать холод. Можно регулировать мощность, что обеспечит хорошую функциональность. Температурные границы указаны в инструкции. Не рекомендуется включать прибор при максимальном пороге, так как у всех термометров есть небольшая погрешность.

В кондиционере отсутствуют ТЭНы, как в стандартных отопительных устройствах. Для переключения, не нужно изменять комплектующие. На пульте управления изменяется режим. Спустя некоторый период времени (его указывают в инструкции), воздух прогревается до необходимой температуры.

Энергоэффективность дома

В российском ютубе полно роликов про воздушные тепловые насосы на кондиционерах, и почему то везде прослеживается четкая тенденция, что если кто-то их ругает, то обязательно упускает плюсы прибора и раздувает минусы, и наоборот.

В этой статье будут затронуты как положительные, так и отрицательные стороны вопроса.

Прежде чем задумываться об отоплении кондиционером, проверьте теплоизоляцию и энергоэффективность своего дома.

Если она никудышная, то какой-бы мощности агрегат вы не поставили, зимой вы не согреетесь. И вид отопления здесь будет не причем.

Не зря говорят – самое лучшее отопление, это утепление! Когда с этим у вас все в порядке, можно приступать к выбору кондиционера.

Принцип действия климатических систем

Основной принцип действия любой системы кондиционирования базируется на таких свойствах жидкостей, как поглощение тепла во время испарения и выделение его при конденсации. Во всех кондиционерах, направленных на охлаждение, конструкция похожа с незначительными изменениями, запатентованными брендом. Принцип действия климатического оборудования, предназначенного еще и для обогрева, также аналогичен.

На охлаждение

В основе функционирования кондиционеров лежит замкнутая система, в которой и происходят преобразования определенного хладагента. Так, испаритель, узел конденсации и компрессор соединены трубами из меди, образуя холодильный контур, внутри которого постоянно циркулирует фреон с небольшой примесью компрессорного масла. Для охлаждения в системе происходят такие процессы:

• сначала фреон в парообразном состоянии из испарителя подаётся в компрессор, при этом его температура — 20 градусов, а давление — 5 ат;
• в компрессоре фреон сжимается до 25 ат, из-за чего происходит его нагревание до 90 градусов, а затем он подаётся в конденсатор;
• фреон в охлаждаемом воздушными массами конденсаторе переходит в жидкость, выделяя тепло, так как температура обдува ниже 90 градусов;
• затем тёплая жидкость поступает в терморегулирующий вентиль – это спиралевидная медная трубка, при прохождении через которую фреон окончательно остывает, его давление снижается, и часть вещества на выходе переходит в парообразное состояние;
• далее смесь газовой и жидкой фазы поступает в испаритель – этот элемент обдувается воздухом из комнаты, поэтому фреон полностью переходит в пар, в процессе чего забирает тепло из воздуха.

Дальше весь пар подаётся на вход компрессора, и цикл начинается снова. Так работают все бытовые системы кондиционирования на холод.

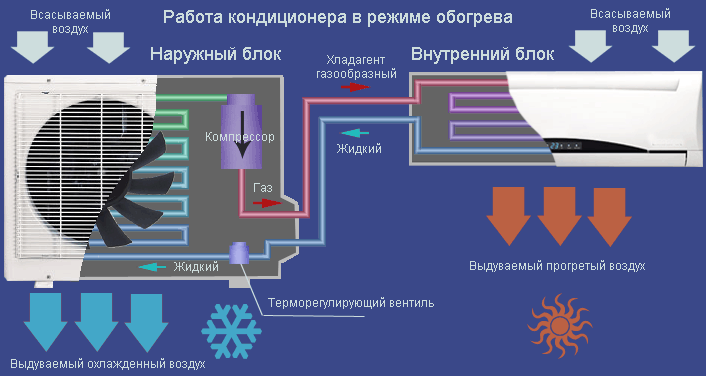

На обогрев

Конструкция систем кондиционирования, предусматривающих также отопление, состоит из аналогичных узлов, но дополнительно в ней установлен четырёхходовой клапан. Благодаря ему направление подачи и движения фреона меняется на противоположное, а также происходит обмен функциями конденсатора с испарителем.
