Что такое фундаментные балки и их основные параметры

Фундамент для колонн

Особенность этой категории основы заключается в том, что она устанавливается под отдельными элементами строения (непосредственно под колонной).

Устройство такой основы состоит из одно- или многоступенчатого башмака, а также стакана, в который помещается колонна. Для армирования необходимо использовать сваренную стальную сетку.

Монолитная основа

Данный тип основания для колонны имеет монолитную структуру. Для его заливки в земле выкапывается яма необходимых размеров, и монтируется опалубка. Высота каждой ступени не должна быть меньше 300 миллиметров. Монолитный вариант более прост и надежен в монтаже и эксплуатации

Важно, чтобы все грани отдельных ступеней были симметричными. Полная глубина такого фундамента (до стакана для колонны) может составлять от 1,2 до трех метров

Сборная основа

Устройство такого основания проще изготавливать. Для этого делается опалубка, и заливается бетонная плита необходимых размеров. Толщина изделия не должна быть меньше 30 сантиметров. Элементы не нуждаются в дополнительной фиксации. Вес отдельной колонны, а также элементов конструкции здания, закрепленных на ней, не позволит им смещаться. Посмотрите видео, как установить колонну на основание.

Колонна может крепиться несколькими способами. Первый – в специальный паз, отлитый во время создания плиты (с последующей подливкой цементного раствора после установки опоры). Второй – крепление к закладным (металлические балки, уголки, или швеллеры), залитых бетоном.

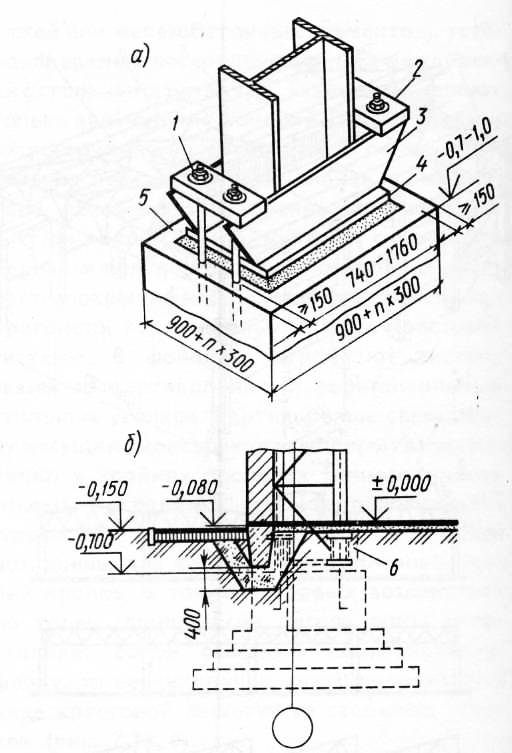

Если на промышленном предприятии используются металлические колонны, тогда они крепятся особенным способом. Во время заливки основания к армирующему слою крепятся шпильки с нарезанной резьбой. После застывания к конструкции подсоединяется металлическая опора. Она фиксируется либо при помощи сварки, либо винтовым методом к приваренной пластине внизу столба.

Создавая основание для вертикальных элементов здания, важно выдерживать идеально прямой угол (90 градусов). В этом случае все элементы здания будут надежно закреплены на своих местах

Разновидности

Состоит столбчатый фундамент из плитной части из 1–5 ступеней и подколонника, полнотелого или полого – стакана. Вид его зависит от типа и материала колонны.

Различают 2 вида:

1. Металлическая – состоит из оголовка, к которому крепят ригели и балки, стержня и базы – части, соприкасающейся с фундаментом.

   Бывают сплошные и сквозные колонны – решетчатые, перфорированные. Последние меньше весят и проще в монтаже. Изготавливают конструкции из балок и прокатного профиля.

2. Железобетонная – производится из армированного бетона марки М300, М400, М600. Конструкция типовая. При малом сечении она выдерживает высокую несущую нагрузку и в отличие от металлической не боится воды. Форма круглая, квадратная и прямоугольная. Круглая чаще встречается у декоративных элементов.

Колонна непрерывно взаимодействует с основанием, нарушение положения хотя бы одной опоры приводит к обрушению дома. Поэтому под колонны не рекомендуется использовать сваи.

1. Монолитный – готовое сооружение, в которых столбы установлены по определенной схеме. Колонны закрепляют на фундамент болтами.
2. Сборный – каждое основание производится отдельно, на строительной площадке или на заводе, и отдельно устанавливается. Сверху опоры бетонируют, чтобы избежать появления расщелин.

Материал для столбчатого фундамента выбирают исходя из нагрузки и материала колонны:

1. Бетонные основания – а точнее, железобетонные. Выполняются из тяжелого бетона и упрочняются специальной арматурой. Под металлические колонны ставят только монолитный бетонный, под кирпичные допускается сборный вариант.
2. Кирпичные – выдерживают меньшую нагрузку и используются для малоэтажных зданий.
3. Деревянные – подходят только для деревянных или каркасных зданий.
4. В частном строительстве встречаются опоры из бетонных или асбестовых труб.

Принцип работы арматуры в монолитных ж/б конструкциях

Арматура в монолитном железобетоне – это стальные прутья определенного диаметра, связанные в несколько слоев по всему периметру конструкции, которые полностью заливаются бетонным раствором и призваны повысить прочность бетона и его стойкость к растяжению. Выбор диаметра стальных прутьев зависит от предполагаемых нагрузок и особенностей зданий, типа элементов и т.д.

Балки

Монолитные устраивают для соединения отдельностоящих элементов вместо монолитных ленточных фундаментов. Такие балки опираться на фундамент могут двумя способами – лишь концами (когда зона растяжения проходит по нижней половине балки, где закладывается рабочая арматура) или на нескольких фундаментах, стоящих отдельно (зоны растяжения меняются, места укладки в соответствии с этим корректируются).

Монолитная плита

Представляет собой монолитное основание, когда из прутьев арматуры формируется железная сетка, ее вяжут в шахматном порядке между стержнями специальной вязальной проволокой. Часто собирают две сетки, которые располагают внизу и вверху плиты.

Диаметр арматуры и количество прутьев определяют в соответствии с предполагаемыми нагрузками, рассчитывая до начала работ.

История возникновения

Железобетон появился во второй половине девятнадцатого столетия, в 1850-1885 годах, когда Ламбо во Франции и Уилкинсон в Британии, а также Гнатт в США начали применять самые первые изделия из монолита. Далее железобетон активно эксплуатировали в Германии, США, Франции, Великобритании, России для строительства стен, путепроводов, мостов, фортификационных сооружений.

Но наибольшее распространение монолитный железобетон получил в начале двадцатого столетия, когда было создано фундаментальное учение про материал, определившее его преимущества и доказывающее прекрасную стойкость при пожарах. Сегодня монолитный железобетон используется повсеместно, что объясняется его эксплуатационными характеристиками и свойствами.

Особенности материала

Основное отличие железобетонного монолита заключается в том, что его изготавливают прямо на строительной площадке. В то время, как сборные изделия производят в заводских условиях в специальных формах и доставляют на объект уже готовыми.

Монолитный железобетон производят таким образом:

Конфигурация возводимого сооружения может быть любой, но находится в прямой зависимости от возможностей по монтажу опалубки и прочности застывшего бетона. Стоит учесть, что за способность выдерживать нагрузки разного типа и механические характеристики в ответе внутреннее армирование конструкции. Каркас готовят из толстой арматуры, в несколько рядов, прямо перед закладкой бетона.

Бетон могут готовить прямо на объекте либо транспортировать с завода (тут необходимо применение спецтехники). Во втором случае значительно повышается цена раствора, но зато можно осуществлять масштабную заливку бетоном непрерывно, что существенно улучшает эксплуатационные характеристики всего железобетонного монолита.

Маркировка и размеры

Согласно имеющимся стандартам, все сборные железобетонные конструкции для сооружения перекрытий имеют свою маркировку согласно классификации. Каждой балке присвоен свой типоразмер. Аббревиатурой БСП маркируются балки железобетонные стропильные с параллельными поясами. БСО балками называют железобетонные стропильные, односкатные элементы, а БСД – стропильные, двускатные. Подстропильные конструкции принято маркировать буквами БП.

К буквенным обозначениям принято прилагать также цифры. Маркировка содержит три группы букв и цифр.

1. Для обозначения типа (буква), типоразмера и перекрываемого пролета в метрах (целые арабские цифры).
2. Для идентификации категории по несущей способности, класса используемых стальных прутьев и марки бетонной смеси.
3. Для уточнения дополнительных характеристик, таких как конструктивные отличия, особенности условий применения и т. п.

Вне зависимости от области применения балок существуют три показателя размеров, для которых нужен четкий расчет.

1. Длина (L). Эта величина должна быть больше длины пролета на 0,4 м и заходить за края опорных частей по 0,20 м на несущие стены.
2. Высота (H). Параметр должен равняться минимум 5% от длины или ее 1/20 часть.
3. Ширина (B). Отношение этой величины к высоте должно составлять 5:7.

Преимущества и недостатки плитного фундамента

Ленточный фундамент с плитой по грунту имеет свои сильные и слабые стороны, о которых нужно знать до строительства. Преимущества:

1. Сравнительно небольшая сила давления на грунт. Это возможно за счёт пространственного армирования, значительной площади несущей конструкции, простого перенесения подвижек грунта в разные сезоны. Основание должно опускаться и подниматься равномерно – вместе с возводимым домом. Все это предотвратит появление зазоров и трещин в стенах.
2. Простое обустройство – заливка плиты занимает относительно мало времени, требует применения стандартного набора техники, инструмента. Напоминаем, что выполнение подобных работ в любом случае лучше доверять профессионалам.
3. Высокие эксплуатационные характеристики – плита имеет значительную площадь, выдерживает высокие нагрузки, особенно если стоит на непучинистых устойчивых грунтах.
4. Гибкость – в хорошем смысле, то есть плита на почвах в периоды сезонных пучений фактически плавает, приподнимается вместе со строением равномерно по площади.
5. Возможность применения плит в качестве черновых полов – и, как результат, снижение расходов на установку лаг. Обязательно утепление плитного пола и его защита от негативного воздействия грунтовых вод.

Плюсов у монолитного фундамента больше, чем минусовИсточник domsdelat.ru

Решение залить плиту под фундамент будет идеальным вариантом, если нужно возвести дом на грунтах с высоким залеганием поверхностных вод или со склонностью к промерзаниям. Готовое основание будет сейсмоустойчивое, прочное, это позволит применять его в сейсмоактивных зонах.

Недостатки решения относительные. Основной – на возведение полноценной конструкции с высокой несущей способностью придётся потратить немалые средства. Специализированная техника тоже нужна, а преимущества фундамента полноценно проявятся только в том случае, если работы были выполнены согласно правилам (профессиональная помощь стоит денег). Постройки с подвальными помещениями на монолитных плитах не делают.

Видео описание

В этом видео о преимуществах и тонкостях плитно-монолитного фундамента:

Цена вопроса

Монолитная плита на ленточном фундаменте надёжная, стойкая к износу, долговечная, но в обзоре мы ещё не рассмотрели вопрос цены. Зависимость от объёмов, сложности работ понятие относительное, но в данном случае они максимально чётко отражает цену готового решения.

При расчётах учитывают следующие параметры:

• толщина стяжки бетона;
• толщина песчано-гравийной подушки;
• число изоляционных материалов;
• диаметр арматуры либо количество арматурной сетки;
• высота заливаемого фундамента;
• объёмы пиломатериалов, используемых для обустройства опалубки.

Число используемых материалов зависит от площади монолитной плиты. При толщине 20 см цена будет в районе 4000 рублей, при толщине 40 см – 6500 рублей.

Определяют стоимость готового решения климатические, геологические условия региона. К ним относят близость подземных вод, сложность рельефа. При обращении к специалистам нужно учитывать цену строительных услуг – она рассчитывается посменно или за результат.

Цена фундамента зависит от толщины плит, используемого количества материаловИсточник propodval.ru

Заключать договора со строительными фирмами на реализацию проекта «под ключ» намного выгоднее, чем обращаться в одну или несколько частных бригад. В первом случае качество выполнения работ будет гарантированно высоким, предоставляет гарантию. Обязательно внимательно читать условия договора со всеми прописанными деталями сотрудничества. Расчёт цены делают предварительно до заключения контракта.

Видео описание

Во сколько обойдется заливка монолитного фундамента расскажет видео:

Коротко о главном

Монолитный фундамент – практически универсальное решение, но здания с подвалами на нем не делают. Цена очень разная, она зависит от особенностей конкретного основания, типа грунтов на участке.

Ошибки при усилении

В процессе армирования бетонных конструкций имеют место нарушения технологии армирования, вызывающие снижение прочности бетонных изделий

Выполняя работы, обратите внимание на следующие моменты:

• Не допускается применять вместо рабочей арматуры трубы изделия из алюминия, отходы промышленного производства, проволоку и некондиционный металл произвольной конфигурации. Применение указанных материалов, не обладающих необходимыми эксплуатационными характеристиками, вызовет деформацию бетона и его растрескивание.
• Запрещается нагревать участки загибов автогеном, применять болгарку, надпиливая деформируемые участки. Это вызывает ослабление стержней и приведет к непоправимым последствиям под воздействием усилий. Все операции по загибу прутков производятся без искусственного нагрева.
• Прутки усиления класса А-III сгибаются на угол не более 90 градусов с применением специальной оправки, радиус которой равен 5-кратному размеру сечения арматуры. Выполнение загиба на развернутый угол (180 градусов) уменьшает прочность конструкции на 10 процентов.

Технология монтажа фундаментных балок

На монтаж строительных конструкций разрабатываются специальные технологические карты. Монолитная фундаментная балка не исключение и общие правила существуют. Но как не бывает двух одинаковы проектов или условий на строительной площадке, так не бывает и одинаковых решений для монтажных работ на объекте.

Первое, что выполняется при монтаже фундаментов, это разбивка осей здания, выемка грунта, подготовка основания и затем устройство фундаментов. Монтаж фундаментных балок это уже следующий этап, к которому приступают после полной готовности фундамента.

В каркасном типе зданий балки являются связями между отдельно стоящими фундаментами и опорой для стеновых конструкций. Поэтому осевая линия элемента должна совпадать с осью стены. На внешней линии стаканов под колонны она будет сдвинута от центра фундамента, а на лини внутренних колон совпадать.

Монтаж производится одновременно по всей площади здания при помощи крана, поэтому балки должны быть завезены на площадку и распределены равномерно. Порядок укладки жби определяется условиями работы на объекте и может начинаться как со средней оси здания, так и с периметра.

Чем отличаются заводская ФБ и монолитная фундаментная балка

Наиболее распространен способ возведения каркасных зданий с готовыми изделиями марки ФБ. Но в некоторых случаях, например при металлических каркасах, целесообразнее заливать конструкцию на месте. Сначала собирается опалубка, в нее закладывается арматурный каркас, который затем заливается бетонным раствором.

При заливке монолитной фундаментной балки оставляются выступающие стержни арматуры для связи с элементами фундамента, если это предусмотрено проектом. Но обычно соединение , без жесткой связи монолитной фундаментной балки с колоннами и фундаментом.

Балочная опора при этом не сплошная, а с разрывом. Особенно это правило обязательно для стен из сэндвич панелей. Величина разрыва небольшая, всего 50 мм. Этот зазор заполняется минватой, а не бетонируется, чтобы не получилась сплошная балка длиной равной длине стены.

Монтаж готовых балок ФБ намного легче и выполняется быстрее. На жби есть монтажные петли и изделия просто укладываются на уступ стакана под колонну. Жесткое соединение с колонной или основой так же не требуется. Хотя иногда для устойчивости конструкции прибегают к способу обвязки хомутами.

При любом способе балочной опоры под стены производится контроль совпадения разметки и осевой линии изделий. От этого зависит прочность и устойчивость всего здания. Так же как от прочности балок. Они должны соответствовать по допустимой нагрузке стеновому материалу. ЖБИ с более высокими характеристиками по несущей способности, это перерасход средств, так как стоимость их достаточно высока. И наоборот, меньшая несущая способности приведет к нарушению устойчивости сооружения.

Где купить в Москве

Строительная осуществляет поставку строительных свай следующих сечений: 30х30, 35х35. С вашей стороны необходимо предварительно получить консультацию у менеджера компании, который ответит на все интересующие вас вопросы. Все наши изделия соответствуют ГОСТу и имеют конкурентоспособную цену. Основная специализация компании Богатырь — забивка свай.

Совет эксперта! На наших складах хранятся партии строительных свай, что позволяет нам за короткий промежуток времени осуществлять поставку изделий по указанному адресу. Буквально на следующий день на территории Москвы и Московском области вы сможете получить свой заказ, а сваи будут поставлены непосредственно на объект.

Фундамент для дома из бруса

Прочный фундамент является гарантом того, что в доме не появятся трещины, и его не поведет. Существует мнение, что дом из бруса легкий, но это понятие относительно ‒…

Подробнее

Строительство фундамента коттеджа

Строительство коттеджа начинается с выбора типа фундамента и его возведения. Это основа, качественная работа над которой, позволит сделать дом прочным и долговечным. Ошибки же приводят…

Подробнее

Как сделать фундамент под дом

Строительство любого сооружения начинается с закладки фундамента. Именно от его качества зависит срок эксплуатации всего строения. На сегодняшний день существует немало технологий по…

Подробнее

Плавающий фундамент

Фундамент – это основа любого здания. Он несет нагрузку всего сооружения. Плавающий фундамент способен удерживать здание на неспокойном грунте.

Особенности монтажа балок из железобетона

Поскольку вес готовых балок из железобетона составляет 100 кг и более, то их установка выполняется с применением лебедки или крана. Наличие специальных металлических петель упрощает сооружение фундамента. В зависимости от его особенностей монтаж конструктивных железобетонных элементов производится на подушку из песка и гравия или на опоры в виде столбов или свай. Установка первым способом востребована при возведении ленточного основания, а вторым — во время сборки ростверка. Посмотрите видео, как используются балки при заложении фундамента.

Выбор балок определенного типа зависит от характеристик объекта строительства, величины нагрузок на фундамент здания и шага опорных элементов. Если расстояние между столбами или сваями составляет от 1,4 м до 6 м, то используют изделия 1БФ-4БФ. Установка конструктивных элементов 5БФ и 6БФ выполняется при сооружении объектов с шагом опор от 12 м. Фиксация балок осуществляется путем соединения ее арматуры с металлическим каркасом столба с помощью сварки или перевязкой на хомутах.

Монтаж фундамента на основе монолитной конструкции, изготовленной своими руками, происходит по другому алгоритму и выполняется в несколько этапов. В перечень необходимых работ входят:

• вязка арматурных каркасов;
• установка по периметру опалубки;
• бетонирование конструктивных элементов из железобетона.

Балка служит в качестве основания для наружных стен или цоколя. Ее армирование выполняют с помощью металлических стержней, из которых собирают каркасы нужного размера. Перед установкой полученной конструкции поверхность прутьев обрабатывают составами, которые предотвращают появление ржавчины. Монтаж опалубки для железобетонных конструкций осуществляется из подручных средств или специальных сборных элементов заводского производства. Чтобы заполнить ее бетоном, можно использовать готовый раствор или сделать смесь своими руками. При заливке следует избегать образования пустот, которые снижают несущую способность балки.

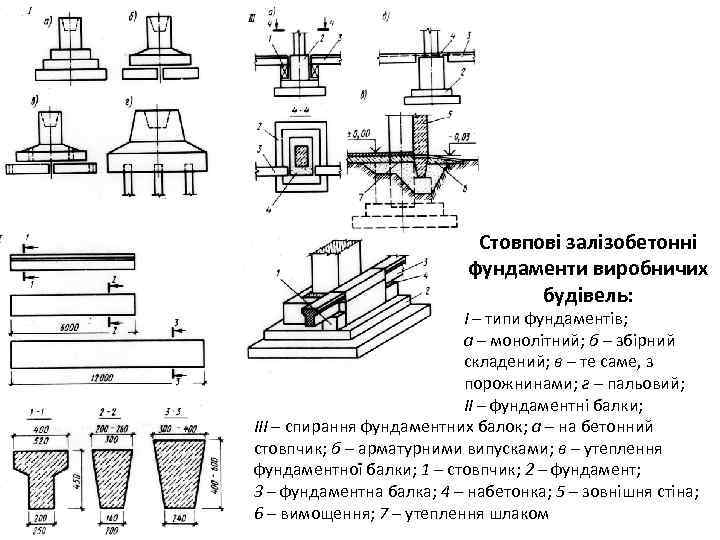

Типы фундаментных балок

Фундамент классифицируют по способу устройства как сборный и монолитный. Наружные стены каркасного здания со сборным фундаментом опираются на цокольные панели и фундаментные балки. Эти балки предохраняют пол от продувания при просадке. Зачастую фундаментные балки выдерживают давление до 1800 кг на метр квадратный, если высота здания до 22 м, и до 1200 кг если высота до 15 м. Буква Н при маркировке балки указывает на ее максимальную устойчивость к коррозии.

Фундаментные балки по размеру и наличии полости можно разделить на следующие типы: сплошные, с вырезами и пустотные.

По месту назначения фундаментные балки классифицируют как:

• пристенные, которые укладывают возле наружных стен зданий;
• связные, соединяющие между собой оси колонн;
• рядовые, соединяющие пристенные и связные;
• санитарно-технические.

При строительстве различных типов зданий фундаментные балки практически незаменимы. При составлении сметы на долю фундаментных балок приходится около трех процентов расходов.

Анкеруют между собой связевые плиты и пристенные.

При строительстве нежилых помещений в основу здания закладывают фундаменты, находящиеся отдельно относительно друг друга. Каркас фундамента скрепляют с использованием фундаментных балок, которые служат основой при возведении стен. Таким образом, упрощается процесс сборности здания, а так же прокладка подземных коммуникаций внутри помещения.

В помещениях с кирпичной кладкой стен и цоколя фундаментные балки просто необходимы. Кроме того, они не несут нагрузок и в таких зданиях, где присутствуют панельные стены навесного типа.

Существует устаревший метод установки фундаментных балок: когда те балки, которые заглубляются в случае установки в стаканы колонн, длиннее балок, расположенных сверху относительно фундамента. Разница длины балок в таком случае 1 метр.

Сейчас используют в строительстве так называемые опорные подушки — это столбики, на которые устанавливаются фундаментные балки. В том случае, когда фундаменты отличаются большим размером, то их не укорачивают, а делают так называемые ниши в верхней части фундамента.

В ячейках сооружений с поперечным температурным швом используют укороченные балки (на 0,5 м. меньше стандартных)

При строительстве зданий каркасного типа фундаментные балки используют с целью крепежа наружных стен. Укладка в данном случае происходит на обрез фундамента с использованием раствора бетона. Далее, с помощью песочно-цементного раствора производят гидроизоляцию.

В связи с местом назначения, фундаментные балки можно разделить на несколько групп:

• Пристенные балки. Их укладывают около внешней стороны стен зданий;
• Связные фундаментные балки. Их располагают между колоннами таким образом, чтобы оси данных балок были на одной линии;
• Рядовые балки. Их размещают между плит двух видов: пристенных и связевых;
• Санитарно-технические (ребристые) балки толщиной 22 см.
  В настоящее время фундаментные балки имеют особое значение в строительстве общественных и промышленных и зданий. При детальных расчетах стоимости возведения зданий видно, что на фундаментные балки приходится примерно два — три процента от всей суммы. В таком случае появляется необходимость замены либо использования балок других размеров.

Эксплуатационные характеристики балок

Рабочие характеристики балок зависят от качеств бетона и арматуры, используемых в процессе изготовления подобной продукции. Цена фундаментных балок зависит от размера и типа конструкции изделия.

Морозостойкость и теплостойкость балки определяется маркой бетона и типом конструкции. Ведь толщина изделия зависит от последнего критерия.

Прочность и жесткость конструкции определяется по данным, изложенным в ГОСТ 13015.0-83, где содержатся все рабочие характеристики типовых железобетонных конструкций. Причем прочность изделия определяется тремя показателями – передаточным, отпускным и возрастным. И все они зависят от прочности бетона на сжатие.

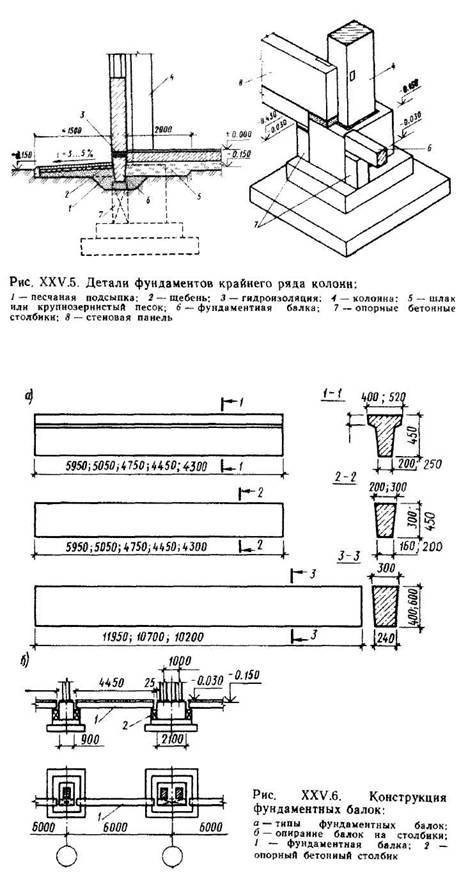

Размеры фундаментных балок

Стандартные габариты балок для фундамента определяются по типу изделия. То есть, каждая единица сортамента имеет свои типоразмеры. Причем размеры железобетонных конструкций определяет все тот же ГОСТ на фундаментные балки — 28737-90.

Так, для балок типа 1БФ характерны:

• Габариты сечения: 200х160х300 миллиметров (верхняя грань, нижняя грань, высота изделия).
• Длина изделия: 10 типоразмеров от 1,45 до 6 метров.

Для балок типа 2БФ характерны немного иные показатели:

• Габариты сечения: 300х160х300 миллиметров (верхняя грань, нижняя грань, высота изделия). Толщина верхней перекладины тавровой балки равна 10 сантиметрам.
• Длина изделия: 11 типоразмеров от 1,45 до 6 метров.

У балок типа 3БФ:

• Габариты сечения: 400х200х300 миллиметров (верхняя грань, нижняя грань, высота изделия). Толщина верхней перекладины тавровой балки стандартна — 10 сантиметров.
• Длина изделия: 11 типоразмеров от 1,45 до 6 метров.

Изделия типа 4БФ ограничиваются следующим размерным рядом:

• Габариты сечения: 520х200х300 миллиметров (верхняя грань, нижняя грань, высота изделия). Верхняя перекладина тавровой балки — 100 миллиметров (по толщине).
• Длина изделия: 11 типоразмеров от 1,45 до 6 метров.

Для балок типа 5БФ характерны:

• Габариты сечения: 320х240х300 миллиметров (верхняя грань, нижняя грань, высота изделия).
• Длина изделия: 5 типоразмеров от 10,3 до 12 метров.

Изделия 6БФ имеют такие размеры:

• Габариты сечения: 400х240х600 миллиметров (верхняя грань, нижняя грань, высота изделия).
• Длина изделия: 5 типоразмеров от 10,3 до 12 метров.

Указанные размеры имеют все фундаментные балки (фб). Отклонения от указанных габаритов допускаются в пределах, указанных в ГОСТ 28737-90 – не более 12 миллиметров по линейным размерам или не более 20 миллиметров по длине изделия.

При этом минимальное отклонение равно 5 миллиметрам. То есть точность размеров фундаментных балок достаточно условна: ведь при застывании фундамент дает практически неконтролируемую усадку.

Назначение конструкций

ЖБИ балки разных размеров применяют для возведения большинства многоэтажных зданий. Такие конструкции сегодня являются наиболее популярным типом опор. С их помощью можно создать максимально правильное и равномерное распределение всех возможных нагрузок. Это позволяет обеспечить большой срок эксплуатации и надёжность строения.

У таких конструкций есть и серьёзный недостаток — большой вес. Поэтому их применяют обычно только в масштабных проектах. Такой минус зачастую влечёт за собой огромные затраты на строительство качественного и прочного фундамента. А также при возведении сооружений приходится использовать многотонные краны. Привлечение специализированной техники значительно увеличивает расходы, но это позволяет максимально быстро завершить строительство.

Основное требование, которое предъявляется железобетонным конструкциям, это высокие показатели несущей способности. Конкретные условия стройплощадки обуславливают размеры и технические характеристики балки.

Этапы устройства основания

При разметке участка желательно использовать геодезическое оборудование

После того, как будут закончены работы над проектом будущего здания, следует приступать непосредственно к строительным работам. Прежде всего, производится перенесение проектных чертежей на местность.

Участок строительства разбивается с помощью осевых линий – тонкой проволоки или шпагата, натянутых на колышки.

Эти колышки устанавливаются таким образом, чтобы осевые линии, пересекаясь между собой, образовывали периметр будущего здания. Затем производятся земляные работы. Их характер и объём полностью зависят от типа запроектированного фундамента.

Для равномерного распределения веса здания на опоры, необходимо максимально точно рассчитать на местности точки заложения оснований под столбы.

Ниже рассмотрим особенности устройства монолитных фундаментов для колонн, производимых по различным технологиям.

Столбчатое монолитное основание

Для устройства столбчатого монолитного фундамента достаточно выкопать яму нужной глубины под заливку монолитного стакана, либо для установки готового «стакана». На дне также сооружается песчано-гравийная подушка. Перед заливкой монолитного столбчатого фундамента вымеряется точка установки колонны и сооружается опалубка.

Внутрь нее помещается каркас с закладной или с выступающими вверх штырями для крепления будущей опоры. Конструктивно столбчатое основание может быть исполнено как в виде монолитной плиты, так и в виде ступенчатой пирамиды из двух-трёх уступов. В последнем случае каждая ступень заливается по отдельности, начиная с самой нижней.

Посмотрите видео, как производится установка колонны в стакан.

Ленточное монолитное основание

В этом случае выкапывается траншея по всему периметру постройки, а также там, где будут проходить внутренние несущие стены. В точках монтажа колонн делаются расширения или углубления в грунте, если проектом предусматривается установка или заливка в этих местах бетонных «стаканов».

Конструкция ленточного основания под колонны

В случае если общая масса строящегося здания не такая уж и большая, можно обойтись без подобного усиления конструкции. Достаточно будет в точках монтажа несущих опор лишь усилить каркас с помощью более толстой арматуры, выпуска вертикальных стержней или установки металлических пластин – «закладных».

По всему периметру траншеи, на дно засыпается подушка из крупного песка, гравия или щебня, а затем укладывается объёмный каркас. Он собирается и монтируется таким образом, чтобы возвышаться над уровнем траншеи на определённую высоту (не менее 30-40 см), необходимую для защиты стен здания от потоков талой и дождевой воды. Выступающая часть каркаса забирается в опалубку.

Сплошное монолитное основание

Для заливки сплошной железобетонной плиты необходимо снять верхний слой почвы на всей площади будущей постройки. Затем площадка выравнивается в горизонтальной плоскости и засыпается щебнем, песком или гравием. Поверх песчано-гравийной подушки укладывается объёмный каркас, в точках монтажа опор также делается усиление каркаса, выпускаются стержни (анкерные болты) либо монтируется металлическая закладная пластина.

Рекомендуем посмотреть видео о том, как производится монтаж колонны на готовое основание.

Свайные монолитные основания

По типу устройства такие основания могут быть нескольких типов, но к монолитным фундаментам под колонны можно отнести, пожалуй, только буронабивную технологию. В местах монтажа будущих колонн с помощью бура делается отверстие, куда устанавливается опалубка.

Устанавливать закладные, анкера или выпуски арматуры под будущую колонну лучше до заливки монолита. В этом случае возможно скрепить данные детали с каркасом, что делает связь колонны с основанием более прочной. Кроме того, это отнимет гораздо меньше сил и времени.

Поскольку от правильного выбора фундамента зависит надёжность здания и долговечность его эксплуатации, подходить к расчётам нужно очень ответственно. Наилучшим вариантом будет обратиться к специалистам, которые смогут составить проект с учётом всех мельчайших нюансов.
