Датчик света (фотореле) для уличного освещения

Монтаж реле своими руками

На первый взгляд, после приобретения датчика освещенности, не должно возникнуть проблем по его установке

И это действительно так, важно только знать некоторые особенности монтажа, которые помогут правильно разместить и установить фотореле на уличный светильник

Установка устройства не требует вызова электрика и осуществляется легко своими руками, даже если нет опыта работы с электричеством. Прежде всего, перед покупкой изделия необходимо решить, где будет размещаться устройство.

Существуют различные виды кронштейнов, с помощью которых монтируется фотореле к светильнику или другой поверхности. К таковым креплениям относятся:

• проушины для закрепления с помощью саморезов или на мачту (фотореле «День-ночь»);

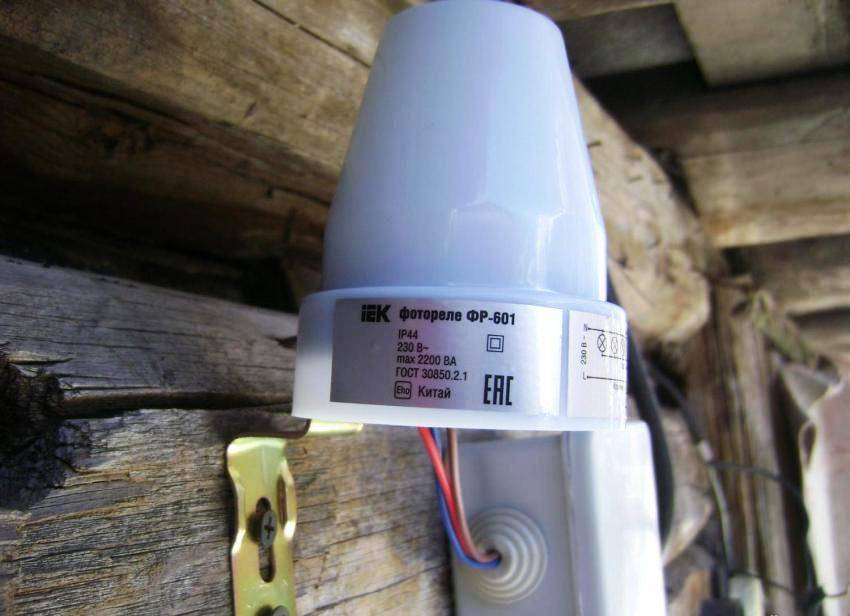

• DIN-рейка для крепления на специальный кронштейн светильника (ФР-601).

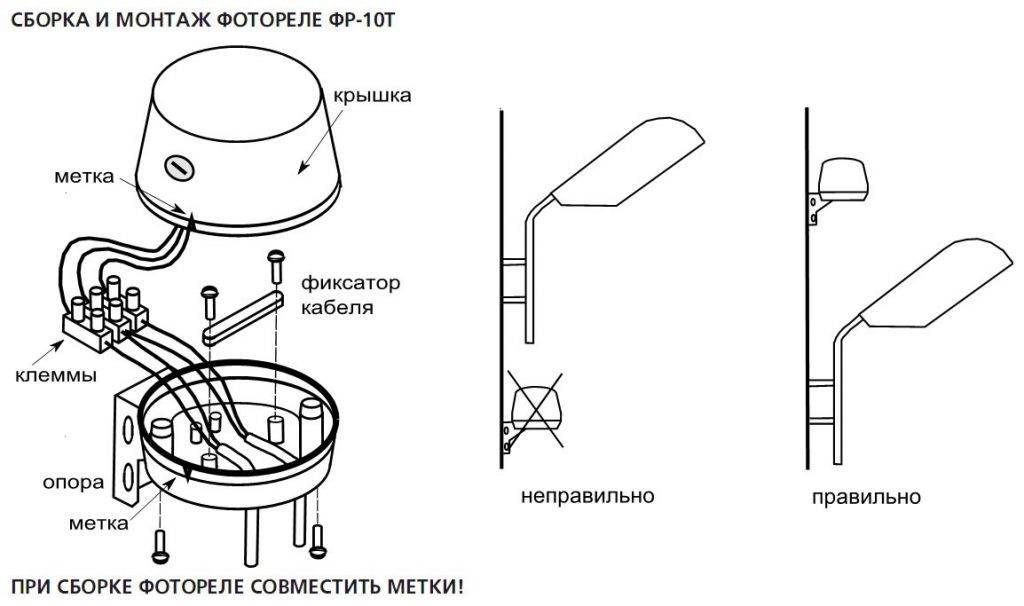

Особенности размещения фотореле:

1. Закрепляйте изделие по его штатным кронштейнам. Не разрешено дополнительно просверливать в корпусе изделия отверстия или выполнять похожие действия.
2. Устанавливайте датчик основанием вниз, а ни в коем случае не наоборот.
3. Не размещайте устройство вблизи химически активных сред или горючих материалов.
4. Размещайте фотореле так, чтобы не было преград попадания солнечного света. Это повлияет на его функционирование.
5. Не устанавливайте изделие в месте, где на него будет попадать свет от светильника.
6. При размещении на уличном фонаре учитывайте степень защиты фотореле.

Схема подключения фотореле

Схема подключения датчика света несложна. Фактически это выключатель освещения, и подсоединять  его надо по тому же принципу. Но у фотореле есть особенности, которые при монтаже могут поставить определенные задачи.

Подключение в сети TN-C и TN-S

В настоящее время в России эксплуатируются сети 220 вольт, в которых защитный (PE) и нулевой (N) проводники могут быть объединены (TN-C) или разделены (TN-S). Система TN-S считается более прогрессивной и правильной, но полный переход на нее произойдет еще не скоро.

Фотореле в двухпроводной сети TN-C

Схема подключения в двухпроводную сеть.

Отличие от обычного выключателя освещения в том, что к фотореле надо подключить нулевой провод. Это необходимо для организации питания внутренней схемы управления сумеречного датчика. Если напряжение питания датчика отличается от 220 вольт, то с нулевым проводом его соединять не нужно, но потребуется внешний источник нужного напряжения.

Фотореле в трехпроводной сети TN-S

В сети TN-S существует дополнительный провод PE. Конструктив практически всех фотореле не предусматривает подключение этого проводника, поэтому схема не изменится.

Схема подключения в трехпроводную сеть.

Подключение датчика света через реле-повторитель

В некоторых случаях нагрузочной способности собственной контактной группы светового датчика может не хватить для коммутации имеющейся нагрузки. В такой ситуации выход прибора надо умощнить с помощью промежуточного реле, функции которого может исполнить магнитный пускатель. Его контакты должны быть рассчитаны на полный ток осветительного устройства. Выход фотореле надо соединить с обмоткой пускателя. А коммутацию питания лампочки будут выполнять контакты реле-повторителя.

Подключение через реле-повторитель.

Схема инвертирования выходного сигнала

Встречаются ситуации, когда управление осветительным устройством надо осуществлять по инверсному принципу – включать при появлении естественного освещения и отключать при заходе солнца. Такое фотореле-повторитель может понадобиться, например, при работе в системе освещения помещений, не имеющих окон (для содержания скота и т.п.). Реализовать его несложно, схема подключения датчика освещенности почти не отличается от предыдущей. Только нужен пускатель с перекидной контактной группой.

Подключение с инверсным выходом.

При отсутствии сигнала от датчика света лампа запитана через нормально замкнутые (нормально закрытые, NC) контакты повторителя. Если реле сработает под действием светового потока, пускатель подаст питание на лампочку. При наступлении темноты освещение отключится.

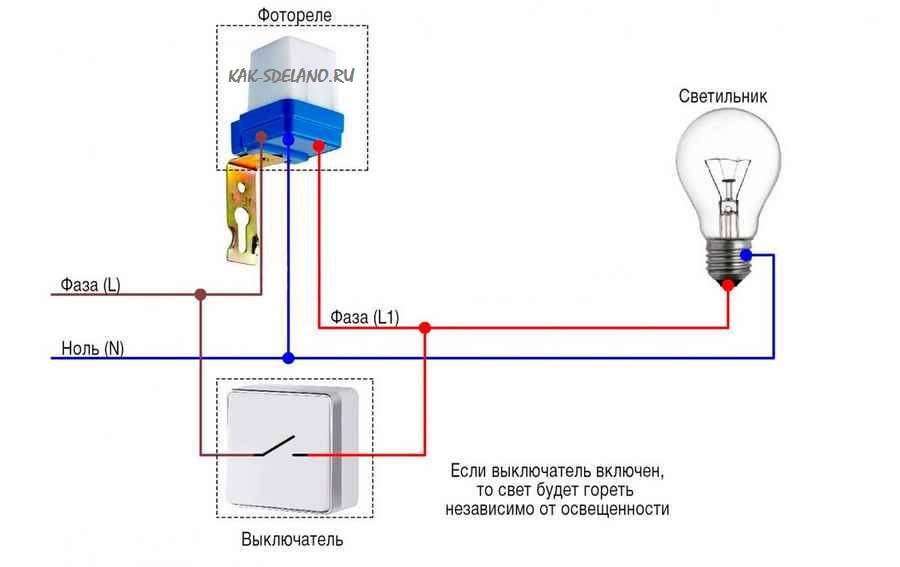

Схема с дополнительным выключателем

Стандартную схему можно снабдить дополнительным выключателем. Тогда освещение можно будет включать или выключать независимо от состояния фотореле – в зависимости от выбранного варианта. Это может быть необходимым при неисправности фотореле.

Подключение с дополнительным выключателем на отключение.

Подключение с дополнительным выключателем на включение.

Если в этом варианте используется реле-повторитель, то дополнительный выключатель надо поставить параллельно его контактам. Еще лучше дополнить схему трехпозиционным выключателем. Он поможет выбирать режим работы освещения – ручной или автоматический. Полная схема включения будет выглядеть так.

Подключение с переключателем режима работы.

Режим О позволяет полностью вывести освещение из работы.

Типы фотореле

Фотореле могут существенно отличаться друг от друга по электронной “начинке” и способу размещения чувствительного элемента.

На сегодняшний день наиболее востребованными и популярными моделями являются:

Фотореле с выносным датчиком – в данных устройствах датчик располагается вне основного корпуса устройства. Таким образом удаётся достичь высокой точности перехода системы из одного режима в другой.

Фотореле 12 В – устройства этого типа работают от источника постоянного электрического тока. Такие системы являются более безопасными. Могут использоваться в дублирующих системах освещения во время отсутствия напряжения в сети 220 В.

Фотореле ФР1 – ФР9 – данные устройства могут функционировать с различными видами фотоэлементов, некоторые приборы рассчитаны на работу при низкой температуре воздуха.

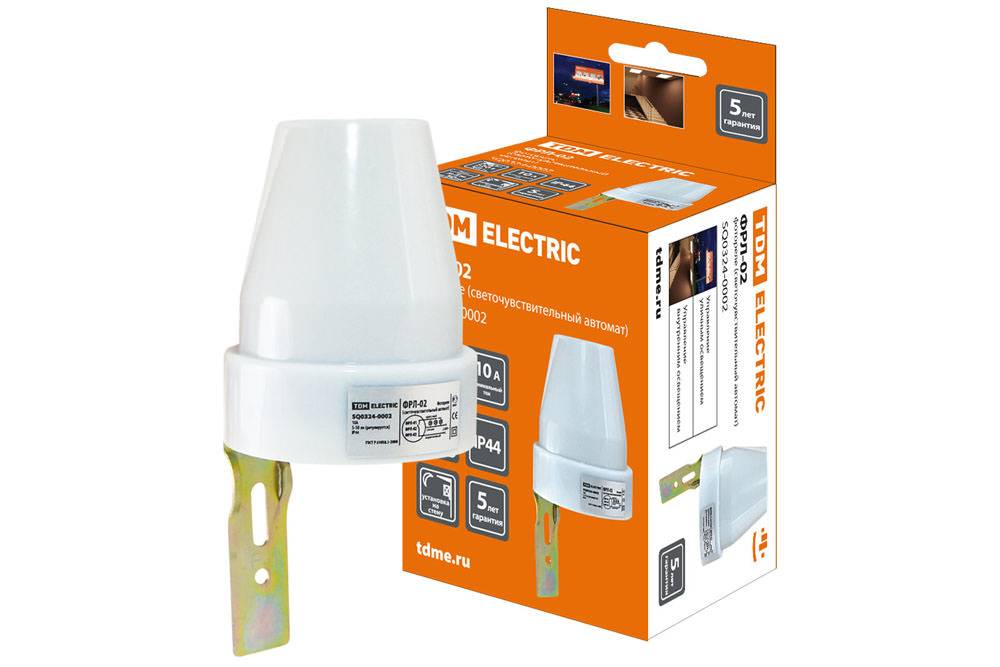

Фотореле ФРЛ02 – устройство имеет высокую степень защиты от поражения электрическим током и отличается очень низким уровнем собственного потребления электроэнергии.

Данные приборы могут отличаться по максимальной мощности нагрузки. Обычно фотореле рассчитано на подключение потребителей электроэнергии с нагрузкой от 6 до 16 А.

Порог срабатывания фотореле находится на уровне от 5 до 50 люкс, и может быть легко отрегулирован с помощью специального винта на нижней плоскости устройства.

Все современные фотореле имею очень малое собственное потребление электроэнергии. Максимальное значение этого показателя не превышает 1 Вт.

Многие устройства защищены от ложного срабатывания и при кратковременном затенении (до 30 секунд), не происходит включения автоматики. Запрещается устанавливать фотореле в местах сильного затенения.

Если установка осуществляется в период с октября по апрель, следует иметь в виду, что рядом расположенные деревья в весенне-летний период могут стать преградой солнечному свету.

Регулировка работы

В зависимости от комплектации регулировка различных приборов несколько отличается. Разберем наиболее распространенные случаи:

• Простое фотореле. Обычно на задней панели имеется ручка, способная вращаться по кругу и знаки плюс и минус. Если ближе к плюсу, то включаться лампа будет и при легких сумерках, чем ближе к минусу, тем темнее должно быть на улице для срабатывания;

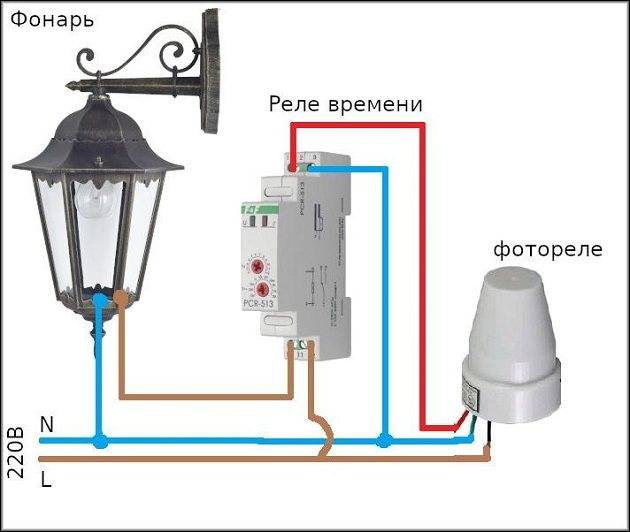

• С таймером. Позволяет задать временной промежуток, который сократит время работы или позволит работать лампе даже некоторое время утром. Сейчас используются электронные дисплеи, которые позволят с помощью инструкции быстро разобраться со всеми нюансами;
• Детектор движения. Здесь можно выставить порог чувствительности. На максимальном значении реакция возможна даже на птичку, при минимальном положении незамеченной пройдет и средних размеров собака.

Особенности функционирования

Фотореле функционирует ночью благодаря встроенному фотоэлементу. Через него анализируется уровень света вне помещения и, если данные соответствуют запросу, включается свет. Днём – это изолятор, который не проводит сквозь себя свет, а вечером – отличный проводник.

Фотореле в разбореИсточник econix.com

Схема прибора довольно проста и без проблем вмещается в маленький корпус, через который проходят проводники, подключаемые к электросети здания. Через них также реализуется активация устройства в зависимости от установленных настроек освещённости улицы. Фотореле применяют для различных задач, в том числе и в частном пользовании, но чаще всего, его главное предназначение – создавать уличную освещённость вечером и ночью.

Практически все устройства сейчас оснащены точечным регулятором, благодаря которому можно выставить необходимые значения для активации освещения. Он нужен для наиболее точной регулировки и выводится на корпус, что сильно упрощает его применение. Снизив значение на регуляторе до минимального, фотореле будет активироваться только глубокой ночью, а при максимальном – в конце дня, когда заходит солнце. Оптимальным значением будет среднее, но для правильной работы, как правило, настраивают несколько параметров:

• Мощность аппарата. Рекомендуемый диапазон – от 1 до 4 КВт;
• Масштаб чувствительности. Выставляется в пределах от 4 до 40 Люкс, в зависимости от нужной площади освещённости.

Схема значения люкс в зависимости от площади и высоты освещенияИсточник vdome.club

Нагрузка на электросеть не должна быть более 10 А для бесперебойного функционирования.

Фотореле также имеют отличия, которые заключены, в основном, в положении фотоэлемента внутри корпуса аппарата:

Внешний датчик.

Это стандартный вид фотореле с подключённым внутри фотоэлементом и таймером для активации. Подключается стандартно по обычной электрической схеме. Таймер зачастую используется как отдельный способ активации устройства. С его помощью без труда выставляются временные значения для активации и отключения аппарата. Результатом его настройки станет активация освещённости на улице только в заданное время, что в целом позволяет снизить расходы на электроэнергию.

Внутренний датчик аппаратаИсточник tehznatok.com

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

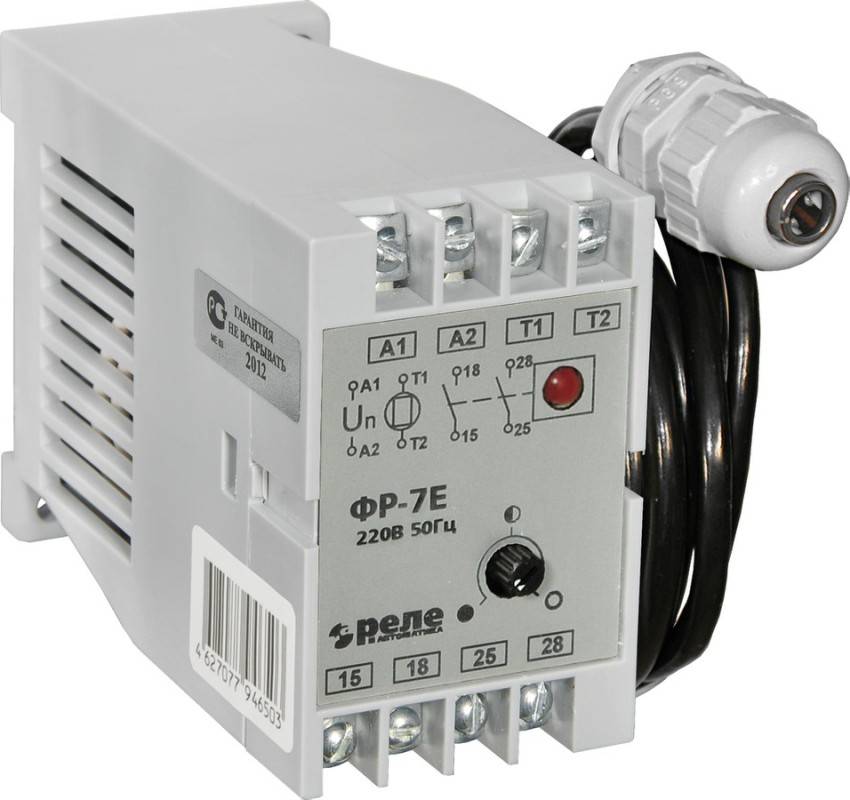

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Включение реле в схему

В схемах управления нагрузкой фотодатчик играет, по сути, роль обычного выключателя. Соответственно, и схема его включения в систему аналогичная: на один из проводов подается фазное напряжение, после срабатывания фотоэлемента оно через другой провод «проходит» на нагрузку (светильник) и запитывает его. Третий провод – общий для реле и управляемого устройства.

Цветная схема

Все провода для включения «датчика» в схему имеют стандартную цветовую маркировку:

• белый, коричневый или черный вывод – предназначен для подачи на фотоэлемент электрического питания;
• вывод в изоляции синего или серого цвета – «ноль», к которому подключается второй питающий проводник и один из проводов от нагрузки;
• красный вывод соединяется со вторым «нагрузочным» проводом.
• у некоторых моделей предусмотрен вывод для подключения «земли», имеющий традиционную желто-зеленую раскраску.

Вообще, схема подключения и цветовая расшифровка проводов фотоэлемента обычно указывается либо на корпусе прибора, либо на его упаковку, либо во вкладыше-инструкции. Но если она утеряна – ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.

Особенности подключения

Соединение всех проводов следует обязательно делать в герметичной распределительной коробке – в случае неисправности это сильно облегчит замену вышедшего из строя прибора. Кроме того, сделает возможным оперативное изменение своими руками схемы уличного освещения в холодное время года.

При необходимости включения в схему контактора (пускателя) для управления мощной нагрузкой все приборы лучше всего смонтировать в герметичном боксе подходящего размера. В некоторых случаях для осуществления более глубокой автоматизации управления освещением, фотореле «спаривают» с датчиком движения – в таких ситуациях, чтобы вся «связка» корректно работала в темное время суток, датчик следует включать между реле и осветительным прибором.

Являясь по своей сути автоматическим переключателем – то есть устройством для замыкания или размыкания проводов – хорошее световое реле может включаться в схемы управления осветительными приборами любого типа. Единственное ограничение у некоторых моделей – для более надежной работы индуктивных нагрузок (например, «кобры» с дросселями на входе) рекомендуется подключать их через контакторы, играющие в данном случае роль исключающей влияние больших пусковых токов светильника на схемные элементы фотореле гальванической развязки.

Технические характеристики и отличия моделей

Классифицировать реле данного назначения можно по разным признакам. Одним из ключевых для выбора является принцип размещения датчика. Его либо встраивают внутрь устройства, либо выносят наружу. Второй вариант удобнее тем, что сам фотодатчик имеет небольшие размеры и без проблем устанавливается наружу, а переключатель ставится внутри помещения. В магазинах электротехники сейчас продают модели для крепления на DIN-рейку в распределительном щите. Такая установка отвечает принципам безопасности и лёгкого доступа к оборудованию.

Реле освещённости со встроенным датчиком удобно тем, что располагается в непосредственной близости от источника света

В этом случае важно установить его так, чтобы на него падал только естественный свет. Такие устройства актуальны в системах освещения на солнечных батареях. Ключевые эксплуатационные характеристики:

Ключевые эксплуатационные характеристики:

1. Номинальное рабочее напряжение. Выпускаются модели на 220 В и 12 В. Выбор зависит от того, под каким напряжением работает осветительная схема. Реле освещённости на 12 вольт запитываются от аккумуляторов. Существуют также модели на 380 В, которые в бытовых условиях применяются редко. Их установка целесообразна на крупных промышленных объектах.
2. Номинальная сила тока. Этот параметр тоже зависит от характеристик тока в сети освещения. Сегодня выпускаются модели, рассчитанные на 6-63 А.
3. Порог регулировки срабатывания – одна из самых важных характеристик, определяющая возможности по настройке реле. Чаще всего, диапазон регулирования равен 2-100 люкс, но встречаются и модели для объектов с особыми требованиями.
4. Степень защиты. Эта характеристика наиболее важна для фотореле наружной установки, которые необходимо защитить от попадания влаги, мусора, пыли. Для устройств, устанавливаемых внутри помещений, достаточно защиты IP40, а для наружных – не ниже IP.
5. Наличие таймера включения. Благодаря этому модулю, можно более тонко отрегулировать режим работы реле. Например, установив задержку в 20 секунд для уличного датчика освещения, можно избежать ситуаций ложного срабатывания, когда на него, например, упал свет от фар проезжающего мимо автомобиля.
6. Потребляемая мощность. У любого датчика есть предел потребляемой мощности. Приборы, работу которых он контролирует, не должно превышать эту цифру. Желательно подбирать устройства с запасом в 15-20%, чтобы защитить его от возможных скачков параметров тока.

Схема подключения фотореле

Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного  освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.

Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.

Важным параметром, описанным выше, была мощность подводимой  нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.

При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.

Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.

Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так,  красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.

Подключение фотореле, имеющего выносной датчик

Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.

Как настраивать фотореле

Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.

Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.

Watch this video on YouTube

Подключение фотореле для включения освещения

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Схемы управления освещением с использованием различных типов выключателей

Как подключить проходной выключатель: схемы управления освещением с двух, трёх и более мест

Как работает сенсорный выключатель — схемы подключения

Как подключить провод к одноклавишному выключателю?

Регулировка

Для регулировки применяют специальный прибор регулировки чувствительности. Эту процедуру проводят в после наступления сумерек. Сначала на фотореле устанавливают параметр задержки на 0, затем при помощи прибора нужно отрегулировать необходимый параметр.

Также есть ручной способ регулировки. Для этого в нижней части реле находится регулировщик. Для включения прибора только при наступлении темноты нужно повернуть регулятор с сторону, где нарисован минус.

Если прибор должен срабатывать при сумерках, нужно установить регулятор в сторону с плюсом. Чтобы экономить электричество, в некоторых моделях можно настроить отключение и включение светильника ночью.

1. При покупке желательно выбирать модель со схемой подключения. Многие производители схему печатают на упаковке и на корпусе изделия. Отсутствие схемы может говорить о недостаточно качественном товаре.
2. При монтировании фотореле его нужно установить так, чтобы на него не падала тень от дерева и других предметов, а также чтобы он не освещался светильником. Так как это приведет к постоянному включению и выключению прибора.

По принципу работы, датчик освещения устроен так

: фоточувствительный элемент, который установлен в датчики, способен изменять свое сопротивление , в зависимости от освещения. В виде этого элемента, обычно выступает фоторезистор.

Потом, в действие вступает схема калибровки, через которую сигнал от фоторезистора переходит на транзистор.

В цепи транзистора имеется реле. Транзистор, с помощью реле замыкает сеть и лампа или прожектор, который подключен к сети, начинает светиться. В статье, принцип работы, будет описан более подробно.

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

• однофазные (бытовые, под сеть 220 В);
• трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

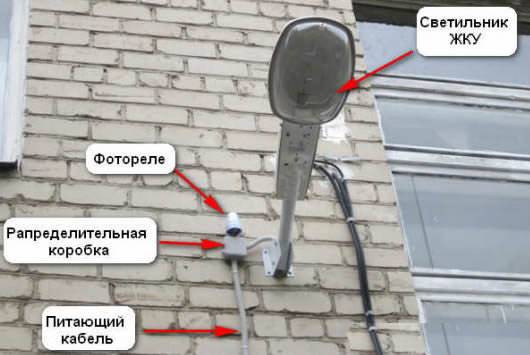

Выбор места для монтажа

Фотосенсор размещён вне зоны освещения фонаря

Если неправильно разместить сенсор, вся система будет работать неадекватно. Поэтому месторасположения фотодатчика должно располагаться:

• далеко от высоких заборов, деревьев, навесов и других препятствий для естественного света;
• в зоне, освещаемой только солнечными лучами, а не фонарями;
• далеко от горючих и легковоспламеняющихся материалов (на случай короткого замыкания);
• на участках, которые не подвергаются химическим воздействиям и механическим ударам.

Также желательно, чтобы сенсор находится не слишком высоко, тогда его время от времени можно будет протирать от пыли, не пользуясь лестницей.
