Изготовление фальцевой кровли своими руками

Фальцевая кровля: особенности монтажа

Фальцевая кровля выполняется из рулонов или листов металла (оцинкованной стали, меди, алюминия или цинк-титана), соединенных между собой при помощи фальцев.

Этот тип соединения позволяет получить герметичное кровельное полотно на крышах самых разнообразных форм. Отсутствие лишних отверстий в кровельном покрытии делает его герметичным и долговечным (от 20 до 150 лет, в зависимости от выбранного материала).

Подготовка к монтажу

Первый шаг — разработка проекта будущей крыши. На чертеже обозначаются места соединений картин, стропил, реек обрешетки. Фальцевая кровля подходит для крыш с уклоном не менее 7°, хотя рекомендованный угол составляет 12-30°.

Так как покрытие металлическое, на нем хорошо заметны любые неровности и дефекты. Это определяет жесткие требования к строительству обрешетки: она должна быть ровной, без выступов или провалов. Допустима как сплошная, так и разреженная обрешетка с шагом, не превышающим 40 см. Ребра крыши и конек должны иметь прямоугольную форму, а лицевая доска карнизного свеса — быть прямой. Для поддержания конькового стыка, вдоль него укладываются две доски, а под разжелобками делают сплошной настил — по 50 см в обе стороны.

Если обрешетка будет ненадежной, со временем фальцевая кровля начнет прогибаться, герметичность нарушится, и появятся протечки, увеличится парусность.

Листы металла с кромками, подготовленными к фальцевому креплению, называются картинами. Для перевозки картин используют грузовой транспорт. Переноска листов разрешена только по одной штуке и только в вертикальном положении. Для подъема картин на крышу используются лестницы, доски, брусья. Металл режется, как правило, на земле, а вот швы соединяются уже наверху. По месту соединения фальцы могут быть лежачими (поперек ската) и стоячими (вдоль ската).

Желательно, чтобы длина картин была равна скату — в этом случае удастся избежать менее надежных лежачих фальцев, применяемых для горизонтальных соединений. Если фальцевая кровля монтируется из рулонного металла, то проблема лежачих фальцев отсутствует вовсе.

Использование металлических рулонов имеет еще ряд преимуществ:

отсутствие проблем, связанных с хранением и транспортировкой картин,

более простой и надежный монтаж,

минимальное количество отходов металла.

Инструменты для монтажа кровли

Монтаж фальцевой кровли требует использования как обычных, так и специализированных инструментов:

ножницы для прямой и кривой резки металла,

прямоугольная и клиновидная киянки,

фальцевый молоток с короткой рукояткой,

ручной (рамки или хапы), полуавтоматический или электрический фальцезакатывающий инструмент,

профилировочный станок (для рулонного металла).

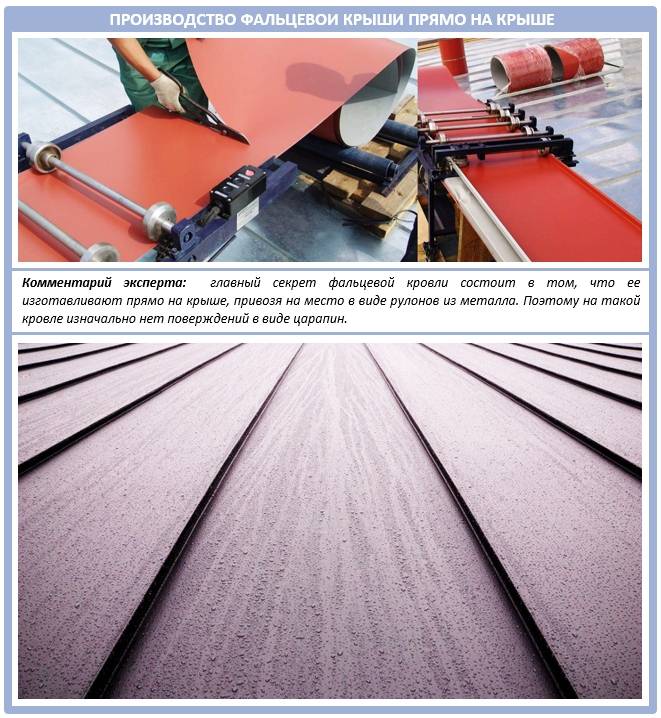

Можно сберечь силы и доставить на место проведения работ станок СФПЗ — с его помощью формируются самозащелкивающиеся фальцы, не требующие никаких дополнительных инструментов для закрытия швов.

Монтаж фальцевой кровли

Укладка первого листа выполняется с выбранной стороны (некоторые производители изготавливают картины, монтируемые строго справа налево). Лист должен выступать на 10 см над карнизом. Его необходимо максимально точно выровнять в горизонтальной и вертикальной плоскостях так, чтобы угол между ним и карнизом был прямым.

Если на картине присутствуют отверстия, то она крепится к обрешетке при помощи саморезов, которые закрываются следующей картиной. Если отверстий нет, в качестве крепежных элементов выступают кляммеры. Это узкие полоски нержавеющего металла, один конец которых крепится к обрешетке, а второй — заводится в шов картины.

Для листов длиной до 10 м используются жесткие кляммеры, свыше 10 м — плавающие. Последние нужны для того, чтобы фальцевая кровля не потеряла герметичность под влиянием температурных деформаций.

Вторая картина укладывается таким образом, чтобы кромки листов совпали. С другой стороны она так же закрепляется на стропилах.

Когда все листы будут уложены, с помощью специального инструмента создаются одинарные (на крышах со скатом не менее 15°) или двойные фальцы. Высота шва определяется, исходя из количества снега, выпадающего в данном — чем его больше, тем выше должен быть фальц. Края листов, выступающие за карниз, загибаются под планку.

Для укрытия ендовы, конька, труб и других элементов можно приобрести готовые элементы либо вырезать их на месте, а затем соединить при помощи фальца.

Если вы сомневаетесь в герметичности швов или хотите дополнительно подстраховаться, в процессе монтажа можно использовать уплотняющие прокладки, либо в конце всех работ обработать фальцы герметиком. Качественно смонтированная фальцевая кровля прослужит не менее 20 лет без протечек и деформаций.

Особенности эксплуатации фальцевой кровли

Во время эксплуатации фальцевой кровли надо проводить периодические её осмотры, лучше это делать во время или сразу после дождя, так проще выявить протечки. Если появились проблемные места, их отмечают и проводят ремонт.

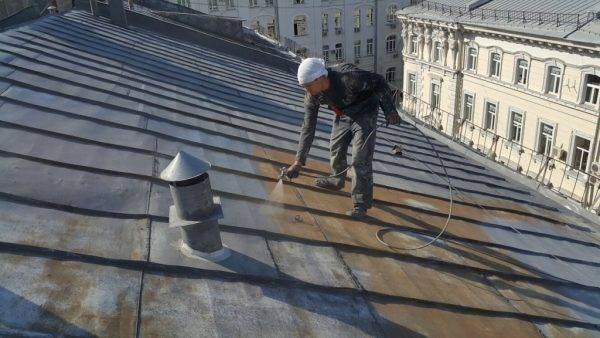

Если у вас оцинкованная кровля, то специалисты рекомендуют окрашивать её раз в 10 лет. Учтите, что с внутренней стороны такая кровля ржавеет быстрее, поэтому может понадобиться покрасить её раньше. Если кровля не оцинкованная, то её придётся красить с периодичностью раз в 3–4 года.

Если используется неоцинкованная сталь, то красить кровлю придется раз в 3–4 года

Срок службы фальцевой кровли

Для изготовления фальцевой кровли могут использоваться разные материалы, поэтому и срок службы покрытия будет отличаться:

• стальные листы — 15–40 лет в зависимости от типа покрытия. Для продления срока службы используют такие полимерные материалы, как пурал, пурекс, полиэстер;
• алюминиевые картины — 80–100 лет;
• медная кровля — 100 и более лет;
• цинково-титановые листы — не менее 100–150 лет.

Ремонт фальцевой кровли

Причин протекания фальцевой кровли может быть много. Если она эксплуатируется уже длительно время, негативное влияние могут оказывать такие факторы:

• провисание или пригибание стропильной системы;
• износ листов;
• щели в местах примыкания кровли к дымоходам вентиляционным шахтам и другим вертикальным элементам из-за частого промерзания и оттаивания;
• механические повреждения кровельного материала;
• большой шаг обрешётки;
• неправильно выполненное фальцевое соединение.

Восстановительные работы начинаются с осмотра кровли со стороны чердака. Если вы определили, что протекает шов, нужно сделать его повторную прокатку, а для улучшения герметичности использовать силиконовый герметик. Если причина в повреждении стропильной системы, то точечным ремонтом не обойтись, придётся делать капитальный ремонт крыши. При этом лучше также заменить и кровельный материал.

При появлении коррозии и ржавчины на металлических листах, а также при повреждениях стропильной системы необходимо делать капитальный ремонт крыши

Когда причина состоит в появлении механических повреждений в виде пробоин, нужно заменять всю картину. Для её демонтажа понадобится специальный инструмент, при помощи которого разгибаются фальцы. Затем старый лист снимается, устанавливается новый и закатываются швы.

Если кровля алюминиевая или медная, то пробоину можно запаять. Для дополнительной герметизации фальцев можно использовать специальные бутилкаучуковые ленты или шнуры. Учтите, что обычный каучуковый герметик утрачивает свои свойства при температуре выше 90 oC, поэтому если дом находится в южном регионе, то надо использовать высокотемпературный герметик.

Для увеличения прочности шва горизонтальные фальцы простукиваются киянкой, а вертикальные — раскрываются и снова закатываются. Если появилась ржавчина, то с ней надо бороться на самых начальных стадиях. Она счищается щёткой, а затем проблемное место покрывают специальными составами, например, «Антикор», «Преобразователь ржавчины» или другими. После их высыхания поверхность окрашивают.

Крыша является одним из основных элементов любого дома. Если вы решили делать фальцевую кровлю и не имеете необходимых навыков, то лучше для выполнения таких работ пригласить специалистов. Только правильный и грамотный монтаж, который требует наличия специальных инструментов и оборудования, позволит создать прочное, надёжное и долговечное покрытие.

Укладка фальцевой кровли своими руками

Сделать фальцевую крышу своими руками можно при условии, что технология будет полностью соблюдена

Не менее важно правильно подготовить крышу к монтажу. Этот процесс включает в себя:

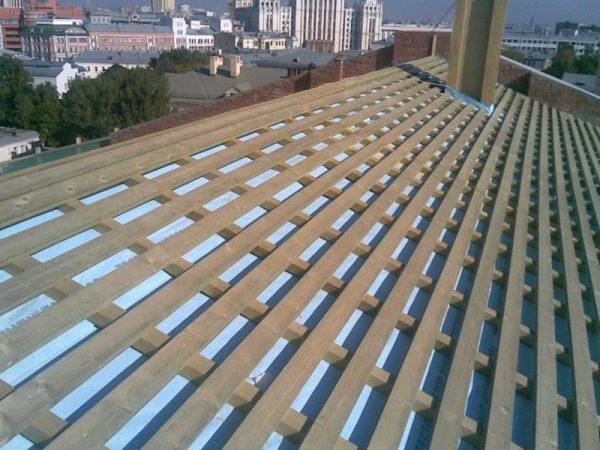

1. Монтаж обрешётки. Перед установкой все деревянные элементы нужно тщательно обработать антисептическими средствами и смесями, предотвращающими гниение и горение. Тип обрешётки зависит от используемого материала. Для оцинкованной стали она должна иметь шаг в 20–25 см, для меди — быть сплошной. В первом случае дополнительно укладываются доски по краю крыши, их должно быть несколько и крепить нужно без зазоров. Аналогичная кладка должна быть по коньковому стыку.

Обрешётка для фальцевой крыши должна монтироваться с минимальным шагом или быть сплошной

Каждый тип соединения фальцевой кровли подходит для определённого наклона скатов и места примыкания

Технология укладки фальцевой кровли

Технологии не стоят на месте. Это касается и способа укладки фальцевой кровли. На данный момент используется так называемая рулонная технология. Её особенность заключается в создании картины на всю длину крыши. При этом рулоны поднимаются на кровлю уже с подготовленными к фиксации краями, а это значительно упрощает процесс монтажа.

Непосредственно к обрешётке металлические листы крепятся с помощью кляммеров, желательно использовать так называемые блуждающие кляммеры, что значительно повышает надёжность крепления.

Более надёжным считается использование плавающего кляммера для фальцевой крыши

В проблемных зонах рекомендуется использовать двойной загиб кромки. Это касается ендовы, желобов, разжелобки и других мест, где может скапливаться снег и вода. Лежачие фальцы можно использовать в том случае, если вы хотите, чтобы на крыше практически не были видны швы. Для кровли с углом наклона более 25 градусов рекомендуется выбрать угловой стоячий фальц, для чего нужно всего лишь правильно отогнуть верхнюю кромку металлического листа.

Видео: монтаж кликфальцевой кровли

Этапы монтажа фальцевой кровли

Процесс укладки фальцевой кровли выглядит следующим образом:

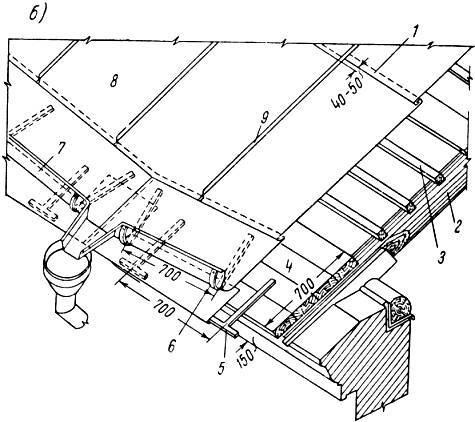

1. Монтаж карнизного свеса, после чего нужна установка водосборной системы в виде желобов. Устанавливать их следует под небольшим углом. Это позволит воде с крыши стекать под действием силы тяжести к воронке.

Начинать монтаж фальцевой кровли нужно с установки карнизного свеса

Укладывать картины фальцевой крыши нужно в вертикальном направлении

Крепление картин происходит с помощью кляммеров

Для герметика рекомендуется использовать специальный пистолет

Видео: монтаж фальцевой кровли своими руками

Монтаж элементов фальцевой кровли

После укладки металлических листов можно переходить к монтажу элементов кровли, а именно ендовы и конька.

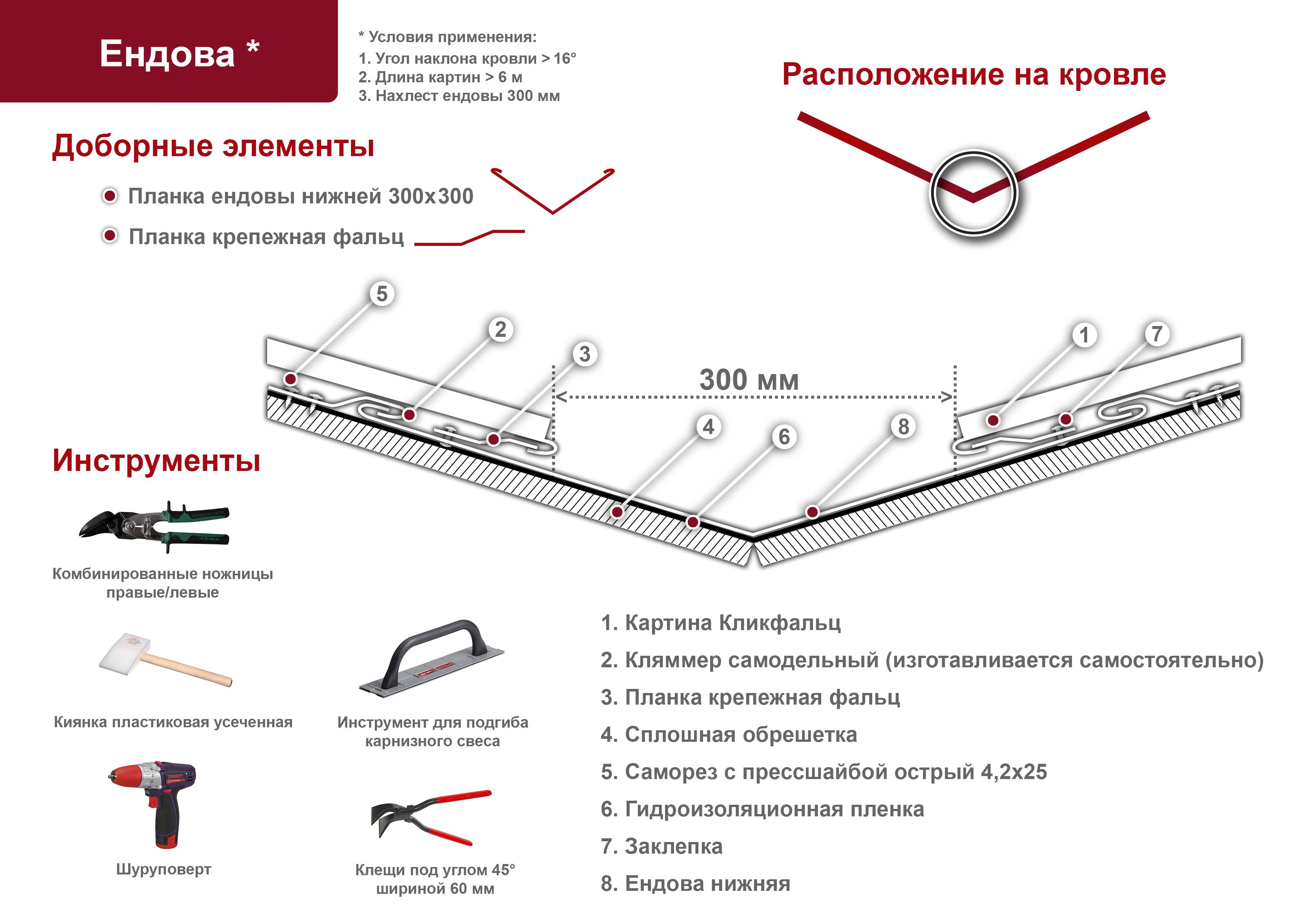

Для установки первого элемента необходимо:

1. Приобрести специальный профиль, который изготовить своими руками невозможно. Заменить его можно листом металла такой ширины, чтобы этой полосы хватило для придания особой формы, при этом ендова должна заходить на оба ската минимум на 20 см. Уложить профиль или металлическую полосу нужно на место стыка и зафиксировать саморезами.

Ендова способна предупредить протечку крыши

Для конька подойдёт специальная металлическая накладка. Она имеет загнутые края, благодаря чему легко стыкуется с металлическими листами кровли. Конёк может быть вентилируемым и невентилируемым, причём первый вариант предпочтительней, поскольку это позволит сэкономить на установке аэраторов для предупреждения конденсата под кровельным материалом.

Конёк для фальцевой кровли можно изготовить самостоятельно

Изучаем технологию монтажа фальцевой кровли

При соблюдении для фальцевой кровли технологии монтажа, инструкция которой описана ниже, можно предупредить прогибы, деформации и коррозию покрытия. Качественно и правильно выполненные кровельные работы позволят хозяевам дома забыть о ремонте крыши на долгие годы.

Фальцевая кровля: особенности конструкции

Фальцевая крыша получила такое название из-за особенности соединения листов металла. «Фальц» в переводе с немецкого обозначает «шов», при помощи которого соединяются отдельные элементы кровельного покрова. Металлические листы загибаются по краям, за счет этого и происходит их соединение.

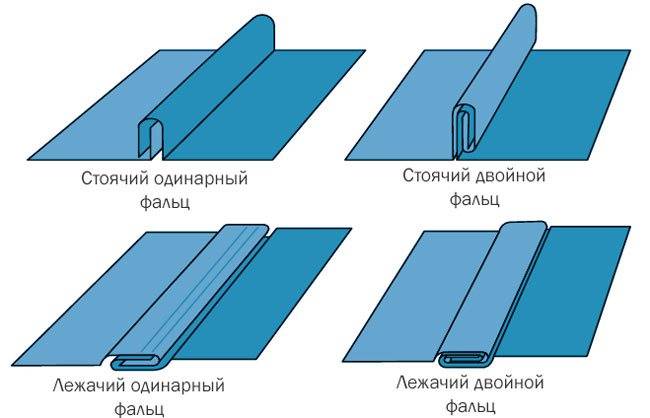

Варианты фальцевых соединений

• Стоячий фальц (одинарный или двойной).
• Лежачий фальц (одинарный или двойной).

Подобные замковые соединения обеспечивают водонепроницаемость, герметичность, продолжительность эксплуатационного периода, а также привлекательность кровельного покрытия.

Виды фальцевой кровли по типу материалов

• Стальная оцинкованная. Отличается прекрасными антикоррозийными характеристиками, срок службы достигает 30 лет.
• Стальная оцинкованная с полимерным покрытием. Кроме характерных защитных выполняет декоративную функцию, отличается широким ассортиментом цветовых решений.
• Медная. Отличается наиболее продолжительным сроком службы — от 100 лет. Монтаж медной фальцевой кровли производится при помощи рулонных материалов, которые могут быть разной фактуры.
• Алюминиевая. Эксплуатационный период — порядка 80 лет. Отличается повышенной устойчивостью к температурным перепадам, деформированию.
• Цинково-титановая.Период эксплуатации — 100 лет. Обладает повышенной коррозионной стойкостью.

Преимущества фальцевой кровли

• Удобство, быстрота выполнения монтажных работ.
• Минимальное количество строительных отходов.
• Надежная герметичность.
• Расположение крепежных элементов под кровельным покровом способствует улучшению внешнего вида крыши, не нарушая при этом герметичность.
• Применение рулонных материалов предоставляет возможность укладывать один лист на всю длину кровельного ската.

Недостатки

• Утепленная металлическая крыша требует выполнения качественной звукоизоляции.
• Материалу свойственно накопление статического электричества, поэтом требуется обустройство молниезащиты.

Технология установки фальцевой кровли

Такая конструкция крыши может отличаться лишь используемым материалом для производства покрытия. Также существуют разные технологии ее монтажа, так как покрытие выпускается в рулонах или листах. Классическим вариантом является листовой материал, но он становится все менее востребованным.

Основное требование к фальцевым кровлям любого типа — обеспечение особых условий в подкровельном пространстве (на чердаке), предупреждающих формирование на крыше конденсата, который действует разрушительно на кровельный покров.

Преимущества технологии укладки рулонной фальцевой кровли

• Удобство, быстрота выполнения кровельных работ.
• Применение двойного стоячего фальца обеспечивает повышенную герметичность.
• Возможность применения технологии для кровельных конструкций любой сложности, с любым углом наклона скатов.
• Возможность монтажа как металлических листов, так и стальных с дополнительным полимерным покрытием, улучшающим эксплуатационные качества материала.

Инструкция монтажа

Монтаж фальцевой кровли необходимо начинать с обрешетки, конструкция которой включает металлический профиль, деревянные брусья (доски). Обрешетка не должна иметь углублений и обязана быть абсолютно ровной.

• В первую очередь на систему стропил укладываются изоляционные материалы. Крышу обязательно нужно утеплить, гидроизолировать. Для обеспечения вентиляции подкровельного пространства устанавливается легкая обрешетка с интервалом 0,4 м.
• Следующий шаг — монтаж первого листа покрытия в виде гребня. Предварительно нужно выполнить карнизную часть крыши.
• В коньковой части монтируется опорная доска.

• На ендове выполняют сплошной настил из досок.
• Листы необходимо класть внахлест 40 мм, за счет которого осуществляется их выравнивание.
• На карнизном участке фиксация кровельного материала производится к верхней обрешетке.
• На торцевых участках листы крепятся саморезами, шайбами. При этом обязательно используются уплотнительные прокладки.
• Продольная состыковка стальных листов тоже осуществляется внахлест.
• На стыках кровельного материала монтируются снеговые барьеры.

При использовании строительных материалов высокого качества, соблюдения всех требований технологии проведения монтажа фальцевой кровли крыша дома будет служить своим хозяевам без необходимости проведения ремонта долгие годы.

Плюсы и минусы фальцевой кровли

Металлическая фальцевая кровля, как и любая другая кровля, имеет свои преимущества и недостатки, однако перечень достоинств покрытия настолько внушителен, что недостатки отступают на второй план. Независимо от материала изготовления картин, к преимуществам кровельного покрытия можно отнести следующие факторы:

• Обеспечивает достаточную герметичность крыши даже в тех случаях, когда угол наклона скатов составляет 3;
• благодаря гладкой поверхности используемых материалов существенно снижается общая парусность кровельных конструкций и уменьшается ветровая нагрузка на стропильную систему;
• независимо от своей конструкции (одинарный, двойной или клик фальц) фальцевые швы обеспечивают полную герметичность кровельного покрытия;
• пластичность материала позволяет воплощать в жизнь самые смелые дизайнерские решения. Другими словами, с помощью настила можно покрыть крышу самой сложной конфигурации;
• методика стыковки фальцевых картин полностью исключает наличие крепежных отверстий на поверхности настила, что положительно сказывается на герметичности кровли;
• укладка листового металла не вызовет особых затруднений при наличии специального инструмента и практических навыков работы с листовым металлом;
• фальцевые вставки могут использоваться в качестве декоративных вставок, поскольку гармонично сочетаются с любым кровельным материалом;
• фальцевая металлическая кровля смотрится гораздо привлекательнее металлочерепицы и профнастила;
• относительно небольшой вес металлических фальцевых картин позволяет уменьшить нагрузку на фундамент, несущие конструкции и стропильную систему, что позволяет немного сэкономить на материалах;
• за счет уменьшения угла наклона скатов можно заметно уменьшить площадь покрытия, что также позволяет сэкономить некоторые средства;
• кровельная конструкция имеет широкий модельный ряд стандартных доборных элементов;
• снег и наледь не задерживаются на гладкой поверхности крыши;
• Кровельный материал не горит, даже при сильном пожаре расплавить металлические листы крайне сложно, особенно это касается оцинкованной стали;
• при наличии специального оборудования, фальцевые картины могут изготавливаться на месте проведения работ, что исключает возможность повреждения материала в процессе транспортировки;
• правильно смонтированная крыша может прослужить более 120 лет. Доказательством этого могут служить здания дореволюционной постройки, имеющие фальцевую кровлю.

К недостаткам можно отнести следующие моменты:

• монтаж фальцевой кровли требует специальных навыков работы с листовым металлом и наличия специального инструмента;
• металлическое покрытие аккумулирует статическое электричество, поэтому необходимо позаботиться о надежном заземлении и громоотводе;
• как и другие виды металлической кровли, настил не обладает достаточной звукоизоляционной способностью;
• высокая стоимость материалов с полимерным защитно-декоративным покрытием;
• для предотвращения лавинообразного схода снега и наледи необходима установка снегоулавливателей;

Несмотря на приведенные недостатки, фальцевая кровля надежно защищает крышу от атмосферных воздействий. Абсолютная герметичность фальцевых швов исключает любые протечки. Такому настилу не страшны ни агрессивные химические соединения, ни резкие перепады температур. Кроме того, срок службы такого покрытия составляет 100 лет и более.

Устройство самозащёлкивающейся фальцевой кровли

При возведении фальцевой кровли самостоятельно желательно следовать специальной технологической карте, которую можно найти в справочных системах «Техэксперт» и «Кодекс». Это поможет:

• обеспечить безопасность при проведении кровельных высотных работ;
• разумно использовать различные механизмы, применяемые в процессе монтажа;
• достичь максимальной скорости возведения кровли и не допустить просчётов;
• снизить себестоимость строительно-монтажных работ.

Основу клик-кровли составляет необычная схема соединения двух смежных картин (автофальцевый шов), и правильность её выполнения исключает всевозможные протечки

А это имеет первостепенную важность для любой крыши. К тому же большое значение имеет точность устройства стропильной системы и кровельного пирога — строгая очерёдность укладки изоляционных слоёв. Поэтому перед устройством кровли следует проверить:

Поэтому перед устройством кровли следует проверить:

• геометрию скатов и правильность устройства обрешётки;
• качество поставляемых металлических панелей.

Классическое устройство самозащёлкивающейся кровли представляет собой следующую последовательность материалов:

• кликфальцевые панели, закреплённые к деревянной обрешётке гвоздями, саморезами или кляммерами;
• подкладочный ковёр;
• обрешётка;
• гидробарьер;
• контрбрусья, фиксированные по стропилам с допустимым просветом до обрешётки не менее 5 мм;
• утеплитель;
• пароизоляция;
• черновая обрешётка;

• внутренняя отделка.

При устройстве клик-кровли используются формирующие доборные элементы, часть из которых для уменьшения стоимости кровли целесообразно сделать самостоятельно из обрезков металлической основы.

Формирующие доборные элементы кликфальцевой кровли можно изготовить самостоятельно из обрезков кровельного материала

Клик-кровля хороша ещё и тем, что даёт возможность укладывать и закреплять картины:

• по деревянной обрешётке;

• по металлическим рейкам;

• по сплошному деревянному настилу, уложенному на стропила, если его толщина не менее 23 мм, или по древесно-стружечным плитам с минимальной толщиной 19 мм.

При необходимости самозащёлкивающуюся фальцевую кровлю можно укладывать прямо по высокопрочному и стойкому к деформационной нагрузке жёсткому утеплителю, помещённому на профнастил с трапециевидным сечением. Это позволяет в отдельных случаях отказаться от пароизоляции, поскольку стальное профилированное основание служит достаточным конвекционным барьером.

Однако в любом случае основа под металлические панели должна быть достаточно прочной, жёсткой и ровной. Чаще всего набивают разреженную деревянную обрешётку из бруса сечением 50х50 мм и досок 200х50 мм, которую опирают на стропильные ноги, установленные с шагом 0,6–1,2 м. Располагают доски и бруски с промежутком 200–300 мм друг от друга, что обеспечивает удобное перемещение по крыше и предотвращает прогиб кровельного материала.

Возле карнизного свеса и водосточных желобов обустраивают сплошной настил из 3–4 досок (приблизительно 700 мм), а под разжелобками (ендовами) — шириной 500 мм по каждой стороне. При этом лицевая доска карнизного кровельного свеса должна быть идеально прямой и иметь одинаковый отступ от стен по всему периметру постройки.

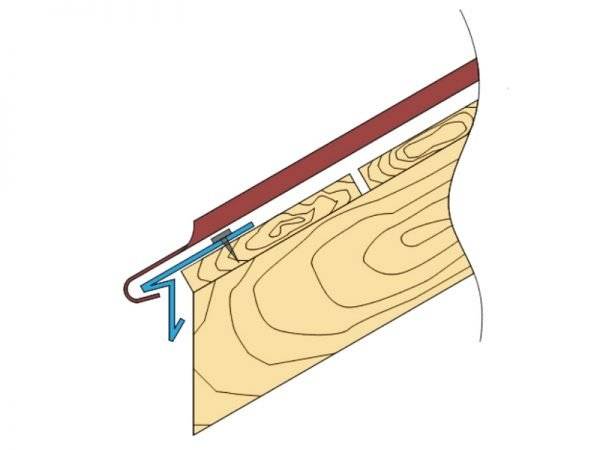

При оформлении карнизного свеса на кликфальцевой кровле используют идеально ровную лицевую планку, которую защищают капельником

Обустраивая конёк, по всей длине хребта прокладывают две сходящиеся кромками доски, что обеспечит надёжность конькового стыка.

Для устройства плоских, а также необычных изогнутых кликфальцевых кровель удобно использовать готовые алюминиевые системы Kalzip, которые разработаны именно для большепролётных пологих и криволинейных сложных крыш с уклоном от 1,5º.

Готовые алюминиевые системы Kalzip используются для создания больших плоских и необычных криволинейных кровельных конструкций

Особенность этих систем в том, что фальцевые панели крепятся к основанию при помощи клип-опор, расположенных по кровле в определённом порядке в зависимости от вида основания. Установленные по инструкции, такие крепежи равномерно распределяют нагрузку на несущие конструкции, что является их большим плюсом.

При такой методике все точки крепления скрываются под сплошным кровельным покрытием, что повышает прочность кровли и придаёт ей благородный вид. Более того, панели Kalzip соответственно геометрии крыши могут изготавливаться в разных вариантах — прямые, вогнутые или выпуклые, вогнуто-выпуклые, конические, округлённые вальцовкой и т. д.

Для создания необычной кровли в виде натянутого паруса идеально подходят прямые и вогнутые алюминиевые панели Kalzip
