Общие требования к устройству проводки
Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.
По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.
Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.
Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото
Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».
Следует запомнить следующие требования:
- Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
- Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
- Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
- Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.
Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.
Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)
Материал из видеообзоров и инструкций, размещенных в интернете, весьма противоречив, поэтому полностью опираться на мнение людей в рабочих комбинезонах не стоит. Ориентироваться следует на выдержки из нормативной документации – разделы ПУЭ, СНиПов, ГОСТов.
Схемы монтажа электропроводки в деревянном доме
Схема монтажа несколько отличается от схемы разводки электропроводки. Места установки всех приборов и линий уже определены, остается обозначить последовательность выполнения электромонтажных работ, то есть очередность подключения тех или иных приборов и оборудования.
Перед началом работ нужно определить мощность, потребляемую всеми электроприборами, включенными одновременно. Если полученное значение менее 15 кВт, устанавливается вводный автомат на 25 А. В случае превышения этой цифры, дополнительно потребуется установка трансформатора.
Далее выполняется установка электросчетчика и вводных автоматов. При установке этих приборов на улице, используется герметичный корпус, защищенный от проникновения внутрь грязи, пыли и влаги. Чтобы снимать показания было удобнее, шкаф оборудуется смотровым окошком.
Установка счетчика выполняется после вводного автомата. Затем устанавливается УЗО, обеспечивающее аварийное отключение тока при коротком замыкании. Далее кабель подводится к электрощиту, находящемуся внутри дома. Номинал автомата, находящегося в доме, на одну ступень ниже, установленного снаружи. В случае каких-либо нарушений он сработает первым, что избавит от необходимости выходить на улицу к вводному устройству.

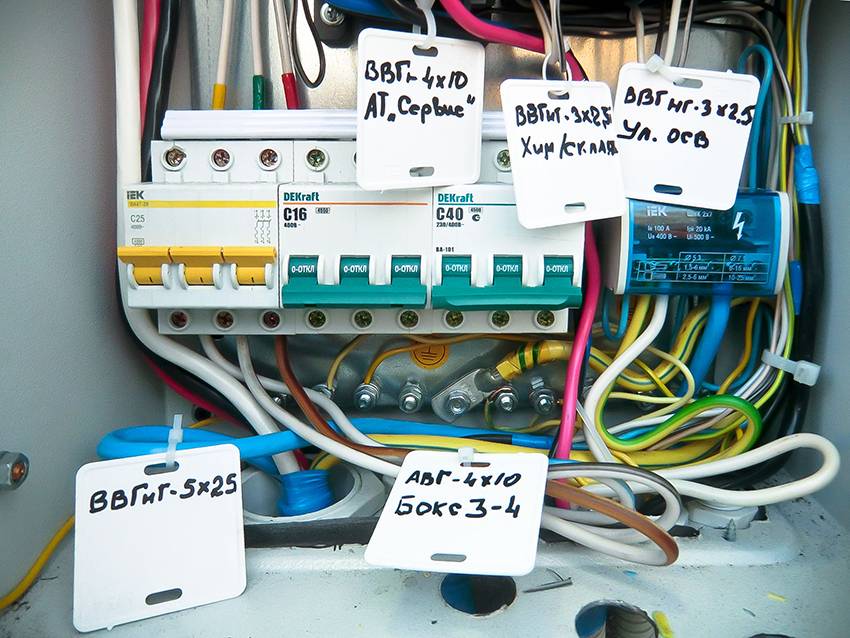

В домашнем щитке располагаются однополюсные автоматические выключатели, от которых провода расходятся по всем помещениям. Количество таких автоматов соответствует числу потребительских групп. Для возможного подключения новых потребителей, устанавливаются свободные автоматы в количестве 2-3 шт.
Группы потребления в деревянных домах могут иметь разное предназначение. Например, через один автомат подводится питание к розеткам, через другой – к осветительным приборам. К мощному оборудованию – электроплитам, бойлерам, стиральным машинам – питание подводится от персональных автоматов. Отдельные группы включают в себя уличное освещение и подводка питания к хозяйственным постройкам.
Отдельные линии электропитания наилучшим образом обеспечивают безопасную эксплуатацию домашней сети. За счет этого снижается численность потенциально опасных мест соединений, где чаще всего происходит окисление и нагревание контактов. Для удобства монтажа каждая линия на схеме обозначается собственным цветом с указанием очередности прокладки.
Следующим этапом будет разводка проводов и кабелей в помещениях. В деревянных домах прокладка кабельных линий может быть выполнена следующими способами:
- Наружная (открытая) проводка. Прокладывается с использованием изоляторов. В настоящее время этот способ вновь становится популярным при оформлении помещений в стиле ретро.
- Использование кабель-каналов. Фактически это та же открытая проводка, только уложенная в специальные лотки.
- Внутренняя (скрытая) проводка. Ее устройство возможно в том случае, когда планируется обшивка поверхностей потолка и стен. Для прокладки используются металлические гофрированные рукава или металлические трубы. Углы на сгибах составляют 90, 120 или 135 градусов, что дает возможность заменить поврежденный участок кабеля не нарушая отделки. Для соединений проводов используются металлические коробки со свободным доступом к ним.
Далее, в соответствии со схемой, выполняется монтаж розеток или выключателей. Для деревянных домов существуют специальные модели с металлической монтажной пластиной, на которую производится установка внешней панели. Могут использоваться пластины из негорючего пластика, сертифицированного пожарным надзором. В целях безопасности все розетки должны иметь заземляющий провод.
Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)
Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.
Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.
Проведение работ своими силам?
Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.
Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.
Этапы работ
Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:
Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.
Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.
Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.
Выбор кабеля
Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.
Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов
После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.
Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.
Обратите внимание
Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.
После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

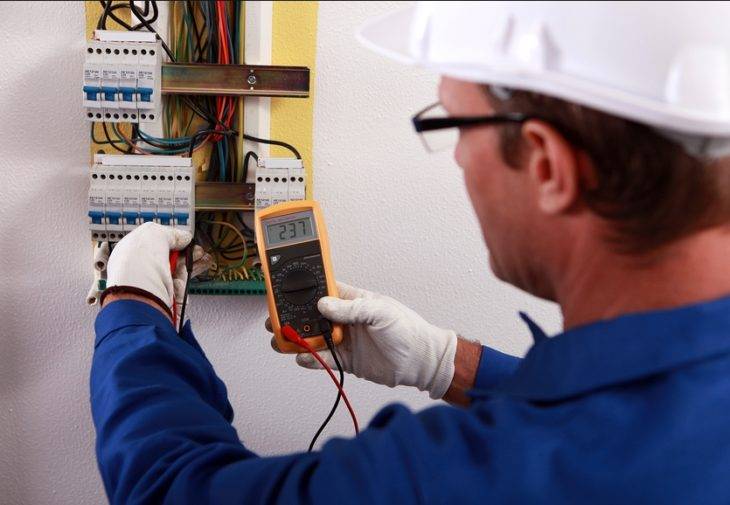

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.
Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:
- проведение визуального осмотра;
- замер силы сопротивления изоляционного кабельного покрытия;
- проведение профилактического измерения сопротивления заземления;
- анализирование работы автоматических выключателей.
Разработка проекта домашнего электроснабжения
Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.
Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.
Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.
Главное — безопасность дома!
Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.
7 Кратко о методах соединения проводов и тонкостях процедуры
Операция производится своими руками одним из трех способов. Единая внутренняя проводка создается:
- Скруткой.
- Самозажимными Wago-клеммами.
- Специальными колпачками.
Первая методика – недорогая и доступная в реализации. С концов кабелей убирается изолятор (4–5 см). Провода скручивают между собой, пропаивают и обматывают защитной липкой лентой.
Технология Wago предполагает снятие с торцов проводов 1 см изоляции и их соединение посредством самозажимных клемм. Последние выбирают по сечениям используемых кабелей.
Третий способ требует приобретения спецколпачков, внутри которых установлена пружина конической формы. Порядок их использования:
- провода зачищают и скручивают;
- накрывают место соединения описываемым изделием.
Пружина при накручивании колпачка прочно зажимает электрокабель. А оболочка из пластика играет роль изолятора.
Нюанс. Нагрузочная способность прокладываемой внутренней трассы зависит от числа соединений проводов. Чем их больше, тем менее надежной в эксплуатации получается разводка.
Способы размещения проводки
В деревянных сооружениях проводка может быть сделана открытым или закрытым способом. Под этим понимается внешний вид электропроводки. Проводку можно прокладывать в плинтусах с кабель каналом, коробах, трубах ПВХ и металлических.
Наиболее безопасным считается открытая электропроводка. Она же потребует и меньших вложений. Провода протягиваются по поверхности стен и потолка. Часто их прячут в короба из самозатухающих материалов или оформляют в виде ретро (кабель переплетают косичкой).

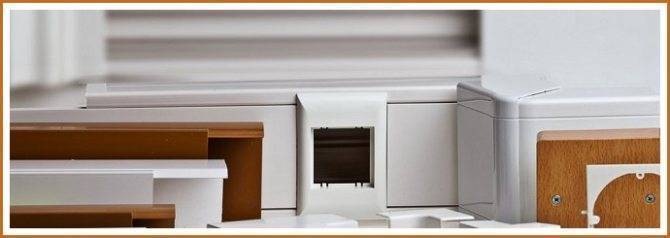

Сегодня короба представлены в различных размерах и расцветках, которые легко подобрать под интерьер комнат. Лучше остановить свой выбор на коробах с толстыми стенками и одним замком. Они послужат дольше, чем короба с двумя фиксаторами. Короб, крышка которого легко снимается, крепится саморезами через каждые полметра. При таком способе прокладки используются розетки и выключатели, навешивающиеся на стену. Кабель укладывается в короб с запасом, если позволяет место.
Скрытая проводка более затратная и её установка желательно должна быть продумана ещё на этапе строительства дома. Большинство из-за эстетических соображений выбирают именно её. При таком виде работ кабели укладываются в металлические трубы. Идеальными считаются медные трубы. Они дороже стальных, но с ними легче работать. Полностью нужно исключить давление и механическое воздействие на кабель. Следует учитывать, что это может произойти, так как деревянный дом со временем дает усадку. Протяжка проводов сквозь деревянные стены делается только через металлические трубы (проходные гильзы). Гофрированные трубы не подходят, так как легко повреждаются. Стены просверливаются, и гильзы в отверстия вставляются так, чтобы их края немного выступали над стеной. На гильзы надеваются пластиковые насадки, они защищают провода от повреждений. Затем выступающие концы гильзы помещают в короба.
Диаметр труб для кабелей выбирается с учетом, что после протаскивания проводов в нём должно остаться место ещё на столько же.
[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=K2NxVMMwf9o&feature»]
Важно! Гильзы из металла помешают возгоранию при замыкании
При любом виде монтажа проводки ряд работ проводятся одинаково
- Рекомендуется начинать протяжку от розеток до щитка, используя провод с сечением 2,5. Провод с сечением 1,5 протягивается от выключателей и осветительных приборов к распределительным коробкам.
- Для скручивания проводов в коробках сначала необходимо срезать слой изоляции на 0,8 см и зачистить жилы. Жилы скручиваются друг с другом и изолируются или зажимами или изолентой. Лучше скручивать пассатижами, так более надёжен будет контакт.
- При установке розеток и выключателей в деревянном доме следует думать о пожаробезопасности. Поэтому обязательно на месте где будут они размещаться, устанавливают металлические пластины. На глазомер лучше не полагаться при такой работе, лучше воспользоваться уровнем.
- Розетки монтируются на небольшом расстоянии от приборов, которые будут к ним подключены. На кухне делаются розетки для каждого вида бытовой техники.
- В каждой комнате устанавливается минимум одна распаячная коробка. Но и много их быть не должно. Ведь каждая коробка это нарушение целостности цепи. Коробки должны быть легкодоступными.
- Свести к минимуму количество поворотов и изгибов кабеля.
Важно! Скрывать распределительные коробки нельзя
Заземление и испытание электропроводки
Заземление можно выполнить самостоятельно. Для этого у дома размечается территория в виде равностороннего треугольника. В каждый угол вбивается стальной прут. Три точки соединяются стальными пластинами. Крепеж лучше производить не скручиванием, а сваркой. Металлическую конструкцию соединяют со щитом стальной проволокой. Лучшим вариантом была бы стальная пластина, но её сложно проложить по земле. Можно доверить эту работу профессионалам.
Важно! Возместить ущерб можно будет только, если система заземления установлена специализированной организацией.
Работу можно считать выполненной только после проверки изоляции проводки. Замер сопротивления проводится, чтобы убедиться, что во время монтажа, проводка не была повреждена. Такие замеры рекомендуют делать каждые три года.
Электропроводка, сделанная своими руками, прослужит долгое время, если будет выполнен ряд требований и соблюдены правил техники безопасности.
8 Финальные стадии работ – остались мелочи
ПУЭ требуют, чтобы все бытовое электрооборудование с корпусом из металла (холодильники и морозильные шкафы, стиралки-автоматы, бойлеры, печи) заземлялось. Эту операцию легко выполнить самостоятельно:
- Нарезаются три арматурных прутка сечением 3 и длиной 300 см.
- Во дворе дома копается треугольный ров глубиной 0,3 м со сторонами 1 м.
- Стержни монтируются в грунт по углам траншеи, соединяются друг с другом сваркой и стальными заготовками.
- К одному из прутков прикрепляется проушина (петля). Ее делают из стали толщиной 10 мм.
Проушину соединяют в электрическом щите с заземляющей жилой. Она имеет желто-зеленый изоляционный слой.
Устройство защитного отключения ставится в щитке после счетчика. Оно исключает риск поражения человека электричеством при пробое последнего на корпусе бытовой техники. УЗО подбирается по двум показателям:
- Номинальный ток. Его величину берут на порядок выше характеристики установленного в цепи автовыключателя.
- Ток утечки. Для жилых помещений с нормальной влажностью приобретают устройства с порогом срабатывания 30 mA, для ванных, санузлов и кухонь – 10 mA.

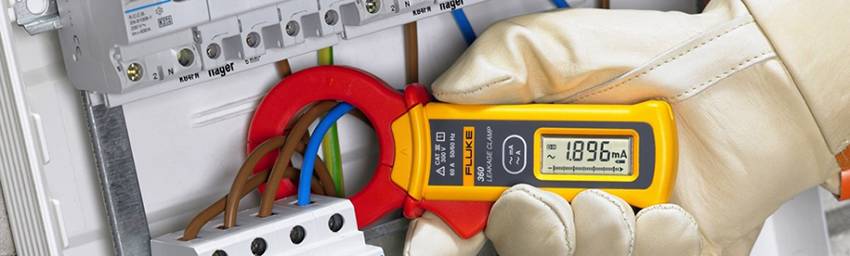

После монтажа всех элементов проводка проверяется на безопасность использования и работоспособность специалистами электротехнических сертифицированных центров и лабораторий. Они проводят комплексные испытания:
- осматривают разводку на правильность установки;
- замеряют сопротивление «ноль – фаза», заземляющего контура и изоляции;
- проверяют срабатывание УЗО и автоматов.
Результаты испытаний заносятся в протокол. Его необходимо предъявить представителям энергосбыта, которые приедут пломбировать электросчетчик.
Проводка своими руками
Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.
Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:
- прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
- все места соединений должны быть сделаны в монтажных распределительных коробках;
- горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.
Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.
Способы соединения проводов
Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:
Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
- Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.
И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.
Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.
После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.
Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.
№5. Прокладка кабеля к дому
Провести силовой кабель в дом можно двумя способами:
- подземный;
- воздушный.
Подземный монтаж – это более надежная и современная технология, но и более сложная в реализации. Ее оправдано использовать при возведении нового дома. Под землей кабель испытывает гораздо меньшие нагрузки, чем тот, что висит в воздухе и служит дольше: он не порвется от ветра или падения на него дерева. К тому же, дом, вокруг которого не свисают провода, выглядит намного лучше. Монтаж сложный, трудоемкий и дорогой. Потребуется вырыть траншею глубиной не менее 80 см, ввод в дом проводится установкой металлических гильз из толстостенных труб. Используется силовой медный провод.
Воздушный монтаж обойдется дешевле и будет проведен быстрее, но будьте готовы в случае сильной непогоды остаться без электричества. Проведение подобных работ возможно, если расстояние до объекта не более 25 м – в противном случае придется ставить дополнительную опору, а это деньги. Для подключения используют самонесущий изолированный провод с оболочкой из сшитого полиэтилена, сечение и количество жил зависит от мощности подключения.
Внутрь дома алюминиевая проводка не заводится – используется только медная, поэтому от места подключения до вводного распределительного щита используют кабель ВВГнг. Для подключения применяют герметичные сжимы, а ВВГнг кабель, по правилам, необходимо заключить в металлическую гильзу из толстостенной трубы. В такой же гильзе кабель ведут к распределительному щитку, если последний не вынесен на улицу или не располагается при входе в дом.
Щиток устанавливают в безопасном месте, гарантируя свободный доступ к нему. В щит монтируют автоматические выключатели и УЗО.
Электромонтажные работы внутри дома
Внутренние электромонтажные работы начинаются с установки ГРЩ – главного распределительного щита. В нем устанавливается счетчик электроэнергии, основной рубильник (автомат), УЗО (обязательно для деревянных домов) и группа автоматических выключателей для каждой линии или группы потребителей. Сам щит выполняется в виде шкафчика из эмалированной стали с прозрачной дверцей. Распределительный щит устанавливается на вводе кабеля в дом на легкодоступной (кроме детей) высоте.
Монтаж розеток и выключателей зависит от способа их исполнения. В деревянных домах могут устанавливаться следующие изделия:
- Розетки и выключатели накладного типа устанавливаются при открытом способе монтажа электропроводки. Их монтаж осуществляется на специальные круглые подставки (подрозетники) из негорючих материалов. Эти диски саморезами крепятся к деревянной поверхности, а на них производится монтаж выключателей и розеток.
- Электротехнические устройства для скрытой проводки также устанавливаются скрытым способом. В этом случае используются обычные подрозетники, но с одним нюансом. При креплении к деревянным поверхностям под них устанавливаются асбестовые прокладки.
Обратите внимание! Для установки в ванной комнате, бане или сауне рекомендуется использовать специальные изделия с классом защиты не менее IP-44. В таких помещениях особые требования предъявляются и к проводке: рекомендуется использовать провод в термостойкой силиконовой оплетке
Монтаж осветительных приборов производится на определенные заранее места при помощи саморезов. Для парилок и других влажных помещений рекомендуется использовать низковольтную осветительную сеть и установить понижающий трансформатор.
Завершающий этап – подключение всех заготовленных проводов. Соединения выполняются клеммными зажимами: использование скруток категорически запрещено ПУЭ и правилами пожарной безопасности. В процессе эксплуатации все распределительные коробки должны проверяться не менее 2 раз в год. В ревизию входит визуальный осмотр и подтягивание контактов.
Испытание проводки
Закончив монтаж, заказчику необходимо пригласить сотрудников электротехнической лаборатории. Цель проверки — замеры сопротивления системы в целом, сопротивления заземления и проверка всей автоматики: УЗО, автоматических выключателей, счётчика расхода тока. Если все параметры соответствуют норме, заказчик получает на руки протокол, подписанный ответственным лицом. Этот документ предъявляется в обслуживающую компанию при заключении договора на снабжение объекта электроэнергией.
После окончания работ необходимо пригласить специалиста для проверки системы и получения протокола испытаний электропроводки
При самостоятельном выполнении мероприятий по установке проводки важно соблюдать меры личной безопасности. Поражение электрическим током способно причинить непоправимый вред здоровью, стать причиной смерти
Монтаж осуществляется только при отключённом питании электросети. Ввод оборудования в эксплуатацию проводится в присутствии уполномоченного представителя проектной организации.
