Укладка электрического теплого пола под ламинат и плитку

Технология монтажа

Под плитку

Выбирается удобное место, в котором вырезается специальная коронка под гнездо. В неё устанавливается подрозетник, в который монтируется терморегулятор. При этом можно выбрать любую высоту от пола, но не менее 300 мм. В будущем это место не должно закрываться стационарной мебелью или бытовыми приборами. Хороший вариант установки – рядом с выключателем освещения.

Важно проделать штробу квадратного сечения 20×20 мм. Она нужна для дальнейшей укладки в неё монтажных проводов. Технология работы:

Технология работы:

1. Хорошо прочищают пол от пыли, строительного мусора.
2. Сухую поверхность грунтуют. Если нужно, покрывают несколько раз подряд после высыхания предыдущего слоя.
3. На всю площадь настилается утеплитель на основе фольги для дополнительной теплоизоляции. Утеплитель кладётся наружу.
4. Соседние полосы и листы утеплителя укладывают встык так, чтобы обеспечить хорошую плотность. Для этого верх проклеивают металлизированным скотчем.
5. На полу раскладывается и фиксируется монтажная лента. Крепят её на саморезы или дюбели на расстоянии друг от друга примерно 500–1000 мм.
6. Следуя схеме, раскладывают кабель.
7. По чертежу крепят петли. При этом соблюдают нужный шаг.
8. Закрепляют кабель в районе концевой муфты.

Под ламинат

Электрический тёплый пол под ламинат укладывается по следующей технологии:

1. Подготавливается поверхность. Старое напольное покрытие снимается, с основания убирается весь мусор, проверяется на целостность бетонная стяжка. При наличии неровностей и сколов следует залить черновой пол.
2. Производится теплоизоляция. Качественно утепляют основание пенофолом. Стыки между листами склеиваются фольгированным скотчем.
3. Настилается плёнка. По выбранной схеме нужно расстелить материал по поверхности. Стелить листы внахлёст нельзя. Их контакты должны быть направлены к стене, на которой крепится термостат. Медную сторону располагают внизу, т. е. крепят к основанию.
4. Устанавливается термостат. Делается это в штробе на стене около розеток. Планка подключается к термостату проводами, зажимается прищепками. Все места зажимов изолируют битумной изоляцией.
5. Выводится датчик температуры. Он подключается к нижней стороне покрытия путём создания в основании штробы длиной 30 см, но не больше. Сам датчик располагают в защитной гофре и помещают под листом обогрева.

Важно Под термодатчик укладывается слой теплоизоляции, чтобы избежать сильной погрешности. Это может ухудшить работу всей системы обогрева электропола.

Возможно подключение плёночного тёплого пола под ламинат без терморегулятора

Но остаётся риск повышения потребления электроэнергии. При этом полностью будет отсутствовать контроль за температурным режимом. В этом варианте можно класть поверх тёплого пола защитную вспененную плёнку и облицовывать поверхность ламинатом

Возможно подключение плёночного тёплого пола под ламинат без терморегулятора. Но остаётся риск повышения потребления электроэнергии. При этом полностью будет отсутствовать контроль за температурным режимом. В этом варианте можно класть поверх тёплого пола защитную вспененную плёнку и облицовывать поверхность ламинатом.

Видео о монтаже теплого пола под ламинат:

В стяжку

Технология работ:

Выбирается место для установки терморегулятора. Для его монтажа отступают около 40 см от уровня напольного покрытия. Предпочтительнее скрытый вариант укладки, при котором все провода утапливаются в стене. Убирают из вида датчик.

На армирующий слой крепится монтажная лента с соблюдением шага от 50 до 90–100 см. От стены отступают 10 см, в местах гарнитуров – 40–50 см. При наличии труб и радиаторов отопления от них делают отступ 15 см, но не менее. Нагревательный кабель крепят к силовому элементу, а соединение скрывают в специальной муфте. Затем проводят к терморегулятору кабель питания.

По поверхности распределяют фрагменты обогрева. Пользуются составленной схемой

Важно соблюсти правильность изгибов (они должны быть ровными, плавно переходящими, не иметь заломов). На монтажной ленте крепится кабель. Для более успешной крепкой фиксации его устанавливают на арматуре и плотно затягивают

Для более успешной крепкой фиксации его устанавливают на арматуре и плотно затягивают.

Расстояние между витками элементов — более 80 мм. В выбранных местах фиксируют датчики температуры.

Все соединения проверяются на правильность установки и работоспособность. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Видео о монтаже электрического пола в стяжку:

Электрический теплый пол

Если сравнивать установку электрического теплого пола с водяным, то первый выигрывает из-за простоты монтажа. Примечательно, что электрические нагревательные маты можно смело устанавливать под любое покрытие, будь-то плитка, ковролин или ламинат. Но на данный момент укладка теплого пола под плитку является самым популярным способом, что объясняется несколькими моментами. Плитка сама по себе является «холодным» материалом, а процесс монтажа под нее наиболее простой.

Существует несколько способов укладки теплого пола под плитку, причем речь идет об установке не под всей поверхностью напольной поверхности, а лишь под той, по которой собираются передвигаться обитатели квартиры. Это объясняется экономией расходного материала и энергоносителя. Перед укладкой самого электропола нужно привести в порядок поверхность, избавив её от впадин и бугров — она должна быть ровной. Часто для этого используется цементная стяжка.

В качестве самого электропола могут выступать нагревательный кабель, нагревательные мини-маты или карбоновые маты, которые укладываются на подготовленную поверхность, когда она будет не только ровной, но и сухой.

При установке нагревательного электрокабеля для теплого пола рекомендуют использовать один из типов теплоотражающего покрытия, которое укладывается под кабелем. Прекрасным примером является пенопласт, который покрыт пленкой, похожей на фольгу. Теплоизоляция увеличивает эффективность электрического пола (его теплоотдачу) на 30-40%. Кроме того, человек экономит средства на отоплении. Это подтверждает факт, что каждая технология укладки имеет свои преимущества с недостатками.

Устройство электрического подогрева пола

Если говорить обобщенно, электрический теплый пол состоит из следующих частей:

• нагревательного элемента;
• датчика температуры пола;
• терморегулятора (термостата).

При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.

Составляющие электрического теплого пола

Виды нагревательных элементов

На рынке вам могут предложить несколько разных нагревателей:

• Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.

  Резистивный греющие кабели

• Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.

  Саморегулирующийся греющий кабель

• Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.

  Электрический кабельный мат

• Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.

  Карбоновая пленка — инфракрасный подогрев пола

• Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.

  Карбоновые маты для инфракрасного подогрева пола

Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

• Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
• Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
• Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Подготовительные работы

Как и любые другие системы теплого пола, инфракрасная пленка требует тщательной подготовки основания:

• Необходимо ликвидировать выступы и замазать трещины, имеющиеся в базовой поверхности.
• Для прокладки электропроводки и установки терморегулятора выполняются канавки в стене. Как правило, терморегулятор размещают недалеко от выключателя. Так удобнее. При необходимости выдалбливается канавка в полу для размещения датчика температуры.
• Укладывается слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей поверхностью из фольги. Теплоизоляцию укладывают фольгированной стороной вверх, чтобы тепло уходило обратно в помещение, и прикрепляют к основанию металлизированным скотчем.

• Необходимо оклеить по периметру пол специальным электропроводным скотчем. Он послужит своеобразным заземлением. Питание нагревательных элементов нужно осуществлять по отдельной линии с обязательным использованием УЗО.
• Составляется схема укладки. Подогрев не делается под тяжелой стационарной мебелью, от стен необходимо отступить не меньше 40 см.

Стержневой теплый пол UNIMAT

Представляет собой саморегулирующиеся карбоновые стержни, которые изменяют мощность нагрева в зависимости от температуры окружающей среды. Электрический теплый пол UNIMAT устанавливают на всей площади помещения, даже под стационарной мебелью.

Рис. 3. Схема укладки стержневого инфракрасного теплого пола под ламинат

Обладает стойкостью к влаге. Необходимость обустройства стяжки или слоя плиточного клея делает монтаж стержневого мата UNIMAT достаточно трудоемкой процедурой, поэтому его установка рекомендуется в большинстве случаев как теплый пол под плитку или керамогранит, а не под ламинат.

Производитель:	Unimat
Модель:	RAIL
Вид:	стержневой мат
Вид обогрева:	инфракрасный
Эффект саморегуляции:	да
Мощность:	116 Вт
Площадь обогрева:	0,83 м2
Вид монтажа:	в слой плиточного клея

к сравнению

Под заказ

С каталогом и ценами на инфракрасный стержневой теплый пол Unimat Вы можете ознакомиться в этом разделе.

Греющий кабель

Греющий кабель считается классикой теплых полов. Он предназначен для установки в толстый слой стяжки на бетонное основание. Не имеет привязки к площади помещения – благодаря изменению шага укладки длину кабеля и мощность нагрева можно корректировать, обеспечивая полный или комфортный обогрев помещения. Также у Devi имеется система DeviCell – это монтажные пластины для установки греющего кабеля под дерево или ламинат.

Рис. 4. Схемы укладки греющего кабеля под ламинат (справа с использованием пластин DeviCell)

Высота помещения при установке нагревательного кабеля снижается на 5 см. При соблюдении температурного режима также может использоваться как теплый пол под ламинат.

С каталогом и ценами на греющий кабель Вы можете ознакомиться в этом разделе.

Классические тонкие нагревательные маты

Данные системы широко представлены различными производителями и уже долгое время успешно применяются для обогрева пола. Однако это наименее рекомендуемый вариант для такого покрытия как ламинат. Традиционно тонкие маты используются как теплый пол под плитку. Как и в случае со специальными матами, в этих системах используется тонкий кабель с шагом укладки 4-5 см, но слои изоляции, выполняющие защитные функции, в данных системах уже не используются. Монтаж требует слоя тонкой стяжки, выравнивающего грунта или ровнителя толщиной до 1 см.

С каталогом и ценами на тонкие нагревательные маты Вы можете ознакомиться в этом разделе.

Использование терморегуляторов с теплым полом под ламинат

Ламинат – термочувствительное напольное покрытие, поэтому совместно с системой «теплый пол» желательно использовать программируемые терморегуляторы или приборы, имеющие цифровую индикацию. Производители ламината рекомендуют устанавливать температуру 26-29°C. Это предотвратит возможность перегрева напольного покрытия и изменение его внешнего вида.

С каталогом и ценами на терморегуляторы для теплого пола Вы можете ознакомиться в этом разделе.

При монтаже электрического теплого пола под ламинат используют слой теплоизоляции (подложка) для снижения теплопотерь помещения, увеличения эффективности работы системы и минимизации энергопотребления.

Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

• по спирали;
• змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

• Смесительные узлы;
• Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

• Пробка;
• Вспененный полиэтилен с фольгированным покрытием;
• Фольгированный полистирол;
• Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Виды систем подогрева пола

 Водяной подогрев

• Слой гидроизоляции

• Теплоизоляция

• Система труб

• Несущий слой – бетонная стяжка, гипсоволокно и т.д.

• Напольное покрытие

Электрический кабельный – кабель преобразовывает электричество в тепло. Такая система позволяет регулировать температуру нагрева, надежна, проста в монтаже и обслуживании.

Инфракрасная пленка
– тоже электрическая система подогрева, которая потребляет меньше электроэнергии. Ее укладывают на ровное основание в помещениях без повышенной влажности. Укладка в следующем порядке:

• Теплоотражающий материал

• Инфракрасная пленка

• Полиэтилен

• Напольное покрытие

Монтаж инфракрасного теплого пола под ламинат

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

• комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
• термодатчиком;
• терморегулятором;
• подложкой с фольгированным слоем;
• полиэтиленовой плёнкой;
• изолентой;
• строительным скотчем;
• ножницами;
• пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

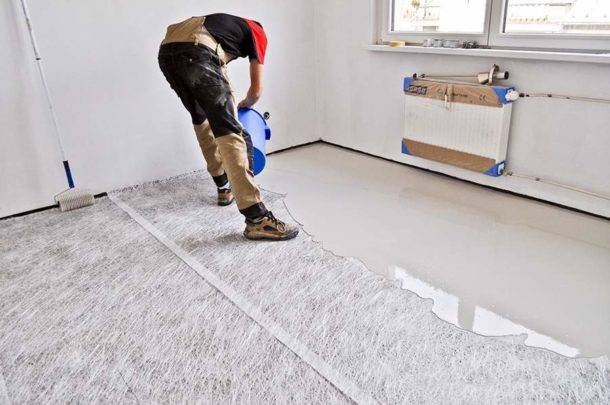

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

 Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

 Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Устройство

Теплые полы схожи по своему устройству независимо от составляющих компонентов. Система отопления состоит из нескольких слоёв, которые образуют «пирог» и включают следующие элементы:

• базовую поверхность пола;
• гидроизоляционный слой, который дополняется специальной демпферной лентой по всем сторонам;
• теплоизолирующее покрытие, не пропускающее энергию в сторону чернового пола;
• систему труб и иных коммуникаций, которые полностью ответственны за нагрев дома;
• бетонный раствор, который обволакивает и фиксирует трубы;
• напольное покрытие.

Совет Толщина всех слоёв зависит от мощности теплоизоляции и объёма применяемого бетонного раствора. Идеальные показатели — 7–15 см. При расхождении с этими значениями тепла в помещении может не хватать.

Достоинствами тёплого пола является быстрый нагрев помещения и возможность быстрой и качественной укладки под ламинат. При этом затрачивается минимум усилий, а положить такой пол можно за короткий промежуток времени. При этом соблюдается полная безопасность при использовании. В случае повреждения при монтаже изъян может быть выявлен через бетонную стяжку. Замена точечная, без вскрытия всего полового покрытия.

Подготовительные работы

Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.

• Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
• Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.

• В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
• Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
• Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.

• Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.
• Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.

Выбор теплого пола под ламинат

С появлением на рынке, ламинат постепенно стал вытеснять традиционный деревянный пол. Причиной тому является относительная дешевизна нового покрытия и белее высокие эксплуатационные характеристики. Отделка поверхности под древесину придает ламинату эстетичный и презентабельный внешний вид.

Основные разновидности теплого пола представлены тремя основными конструктивными решениями:

водяной – жидкий теплоноситель циркулирует по регистру из труб, размещенному в бетонной стяжке на черновом полу. Обращение обеспечивается циркуляционным насосом, контроль температуры производится регулировкой температуры обратки в смесительно узле контура;

Обогрев финишного покрытия производится опосредовано через стяжку из цементно – песчаного раствора. Водяной теплый пол может служить до 50 лет, если для регистра используется бесстыковая пластиковая труба;

инфракрасный теплый пол представляет собой трехслойную пленку. Между двумя защитными слоями установлены излучатели. Принцип действия такой же, как у солнечного света – производится нагрев предметов, на которые попадает излучение, и уже от них прогревается воздух в помещении.

Многочисленные исследования не установили какого-либо вредного воздействия инфракрасных лучей на организм человека или животных. Более того, они способны оказывать антибактерицидное действие на окружающее пространство. Интенсивность излучения, а, следовательно, и степень нагрева пола регулируется с пульта управления с использованием термодатчика под полом;

кабельный теплый пол – нагрев поверхности может осуществляться греющим кабелем. Рынок предлагает специальные основания с готовыми кабельными каналами, а также рулонные устройства, в которых нагреватель размещен между слоями защитной пленки. Основными недостатками считается ненадежность клеммных соединений и относительная дороговизна, как при обустройстве, так и при эксплуатации. Применение таких теплых полов имеет ограниченный характер.

Заключение

К обустройству системы теплого пола нужно подходить ответственно. Лучше использовать электрические варианты, и для более легкого и надежного монтажа применять готовые ИК или кабельные рулоны. Еще следует внимательно отнестись к выбору производителя, доверять можно лишь проверенным брендам с хорошей репутацией.

После выбора материалов можно подходить к установке. Сначала придется снять старое покрытие, выровнять пол, уложить изоляционные слои, а поверх них уже и нагревательные элементы. Если используется кабельный вариант, то потребуется еще стяжка между системой нагрева и ламинатным покрытием.
