Особенности установки и выбора дымоходов в камин

Этапы сооружения камина

После ознакомления со всеми требованиями пожарной безопасности и правильного монтажа, процесс сооружения камина становится понятнее. Но, помимо этого, предстоит учесть все особенности деревянного дома и подобрать оптимальные строительные материалы. Рассмотрим мы это на примере камина из кирпича.

Этап #1 — необходимые материалы

Для его сооружения требуются следующие материалы:

  • Печной кирпич огнеупорный и полнотелый, колосниковые решетки, дверца, заслонки.
  • Огнеупорные материалы для облицовки пола (керамическая плитка, листовое железо).
  • Базальтовые плиты, листы минерального утеплителя (с отражающим экраном) для стен.
  • Дымоход (сендвич, керамический или другой), огнеупорная вата.

Во время сооружения камина необходимо защитить дерево от потенциальной угрозы пожара.

Когда все строительные материалы и примерный план работы уже готовы, можно смело приступать к работе. Однако, нужно учитывать свою нюансы каждого этапа работы.

Этап #2 — сооружение фундамента

Перед началом монтажа фундамента, подготавливается специальное место для камина. Желательно предусмотреть этот момент еще во время строительства дома. В противном случае, необходимо демонтировать нужную часть напольного покрытия.

Теперь уже можно приступать к выкапыванию котлована. На дно засыпается щебень, камни и остатки кирпича. Опалубка должна быть выше поверхности пола более чем на 10 см.

Дальше монтируется арматура и заливается раствор, максимально выравнивается поверхность. Он должен высохнуть и лишь тогда можно продолжить установку камина.

Грамотный монтаж фундамента камина обеспечит безопасность в помещении, поэтому крайне важно заранее ознакомиться со схемой и следовать рекомендациям

Этап #3 — сборка самого камина

Помимо кирпича, для камина также понадобятся колосниковые решетки, стеклянная или обычная дверца, а также заслонки.

Кладка кирпича должна осуществлять на основе заранее разработанной схемы камина. Оптимально, если этим будет заниматься строитель, имеющий опыт кирпичной кладки. Рекомендуется использование раствора, выдерживающего воздействие высоких температур.

При кладке кирпичей камина нет особой необходимости торопиться, а целесообразнее всего действовать максимально внимательно, осторожно и неторопливо

Этап #4 — монтаж дымохода

Этап является одним из важных — грамотно сооруженный дымоход гарантирует безопасность эксплуатации и хорошую вентиляцию. Опытные мастера рекомендуют устанавливать дымоходы с выводом наружу. Нельзя отводить дым на второй этаж или мансарду.

При выборе материалов для дымохода важно учитывать разницу температур внутри него. Ведь, температура газов порой достигает 400 °C и более

Это может быть двухконтурная или труба из стали (если температура газов до 400 °C), кирпич, керамическая труба, огнеупорное стекло. Все зависит от проекта камина и личных предпочтений владельца.

При монтаже дымохода важно оставить зазор между дымоходом и перекрытиями не меньше 15 см. При проходе через перекрытия дымовую трубу дополнительно изолируют огнеупорным материалом

Если дымоход кирпичный, то он сооружается по той же схеме, что и сам камин. Готовится раствор с высокой теплостойкостью, а также производится укладка кирпичей по ранее составленной схеме

Особое внимание уделяется герметичности конструкции. Рекомендуем ознакомиться с подробной

При неправильном монтаже камина топливо будет плохо разгораться, а топка будет дымить. В некоторых случаях, неправильный монтаж может стать причиной возникновения пожара.

При монтаже дымохода камина важно оставить зазор между дымоходом и перекрытиями, который будет не меньше 15 см

Даже при желании невозможно установить дымоход, который не нуждается в постоянной чистке. Со временем на его внутренней поверхности образуется сажа, от которой необходимо избавляться.

Из чего состоит стандартный дымоход?

На самом деле в конструкции очень много различных элементов, некоторые влияют напрямую, часть из них только сопутствующие, как например, хомуты, крепления и тому подобное. Однако многие думают, что в самой простой конфигурации канала, можно обойтись без некоторых частей. Это заблуждение, ведь спустя время, отсутствие любого элемента даст о себе знать. Без банальных хомутов не обойтись, одного герметика мало, да и скреплениями дела обстоят точно также. Так из чего состоит правильный дымоход?

  1. Колена. Они нужны всегда, ведь правильный дымоход может и не пойти по прямой, нужен поворот, изгиб, а без этого приспособления никуда.
  2. Тройник. Некоторые строители включают их в одну графу с коленом, однако это не верно. Тройник это полноценный элемент конструкции, который может включать выходы для более чем двух патрубков, имея при этом специальный профилактический люк, как правило, правильный канал этим и отличается.
  3. Проходной патрубок, незаменимый элемент для преодоления перекрытий и стен, особенно в деревянных строениях.
  4. Кронштейны, хомуты, что это и зачем, разобрали выше.
  5. Разделка кровли – полноценный элемент системы, который позволяет провести герметичную проводку и сделать дымоход правильным и надежным.

Элементы дымохода

Размещение топки и дымохода

Перед тем, как устанавливать камин и ставить дымоход, делают план помещения, в котором нужно учитывать размеры дома, высоту дымохода, материал конструкции и вид топлива. Металлические и стальные трубы подходят для жидкого или газообразного топлива, с прессованными и твердыми «дровами» лучше справятся кирпичные и керамические дымоходы. Строители большой акцент делают на размещении трубы:

При внешнем расположении этом камин мог располагаться внутри дома у внешней стены, а часть дымохода оказывалась «на улице».
При внутреннем (стенном) положении дымоход проходит в доме, дым в трубе остывает постепенно, не образуя конденсата. Дымоход и камин занимают много места, поэтому рекомендуют размещать топку у внутренней стены дома. Так удается не только решить дизайнерские задачи, но и использовать все тепло

Нужно учитывать нагрузку на несущие конструкции и уделить внимание изоляции обогревающих частей, герметичности трубы.
Насадные трубы расположены прямо над топкой, образуя единую вертикальную конструкцию;
Коренные или отдельно стоящие дымоходы нуждаются в отдельном фундаменте, ведь их располагают сбоку от топки.

7фотографий

Какой бы вариант камина и расположение дымоходы вы не выбирали, подумайте про вентиляционную систему и защиту от возгорания, теплоизоляцию.

Пошаговый порядок укладки камина своими руками

Для примера возьмем схему камина с топкой такого размера:

  • ширина корпуса (портала) — 62 сантиметров;
  • высота портала — 49 сантиметров;
  • глубина топливной камеры — 32 сантиметра;
  • дымоход строим сечением 26х26 сантиметров.

Заднюю часть топливной камеры сделаем из половинок кирпичей, а боковые — из целых.

Подбор нужного чертежа или самостоятельное его изготовление

Можно начертить самому, а можно скачать готовые из интернета схема и подробные чертежи. Даже есть с фото каждого ряда.


При выборе места следует учесть то, чтобы дымоход не врезался в подстропильник. Заранее надо предусмотреть все нюансы, где будет поддувало, задвижка, чтобы потом не переделываться или не делать дымоход с изгибом. Ниже на схеме пронумерованная порядовка для самостоятельного возведения камина.


Облицовка камина — это финишная работа, но ее тоже надо определить в самом начале. К примеру, вы выбрали, чтобы кладка и была финишной облицовочной частью — это называется кладка под расшивку, тогда надо выбрать красный керамический ровный и делать ровные швы при кладке.

Пример, как сделать камин с кирпичной топкой:

  1. Жаропрочный, он же шамотный кирпич для возведения топочной части. Марка кирпича должна быть не ниже М200.
  2. Красный обычный кирпич в количестве 250 штук, это без дымохода. Обычно берут с запасом, потому что некоторые могут быть треснутыми или поломаются в процессе работы.
  3. Просеянный песок, гравий, вода, цемент. Это для заливки фундамента.
  4. Доски для опалубки фундамента.
  5. Раствор для кирпичной кладки.
  6. Рубероид, толь для гидроизоляции фундамента.
  7. Колосниковая решетка.
  8. Поддувало.
  9. Дверца для закрытия камеры поддувала.
  10. Заслонка или, как обычно называют, задвижка.
  11. Арматура или проволок для армирования.
  12. Проволока диаметром 0,8 миллиметров для увязки.
  13. Асбестовая веревка.

Необходимые инструменты для строительства камина своими руками:

  1. Кельма или, как ее обычно называют, мастерок для работы с раствором.
  2. Правило.
  3. Рулетка.
  4. Маркер.
  5. Маленькая болгарка.
  6. Пассатижи (плоскогубцы).
  7. Ведро.
  8. Строительный уровень, веревка, отвес.
  9. Дрель с миксером.
  10. Резиновый молоток.
  11. Обычный молоток для сколачивания опалубки.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Требования к выбору

Правила монтажа каминов и его составляющих регламентированы нормативами:

  • СНиП II 35/2.04.05-91/2.01.01-82;
  • ДБН В.2.5-20-2001 и НПБ 252-98;
  • ГОСТ 9817-95 и пр.

В них можно посмотреть основные нюансы и особенности установки отопительного оборудования.

Расчет размера дымохода


При постройке дымохода учитывают вид топлива в котле или камине

Для расчета нужно знать:

  • характеристики горючего;
  • характеристики котла;
  • скорость подъема газов;
  • количество сжигаемого топлива;
  • форму дымохода.

Рассчитывается по формуле V = (B*V*(1+t/273))/3600 м³/сек, где V – объем воздуха, необходимый для сгорания 1 кг топлива, B – масса дров, сгорающих за час, t – температура исходящих газов. Результат округляется в сторону увеличения.

Что это такое и для чего он нужен

Дымоход – система трубных каналов, предназначенная для отвода в атмосферу дыма и газов, образуемых при сгорании топлива.

Основные требования к дымоходам:

  • устойчивость к высоким температурам (более 500⁰C);
  • формирование достаточной силы тяги;
  • полная герметичность;
  • стойкость к влаге, образующейся внутри системы в результате конденсирования;
  • устойчивость к воздействию угольной и серной кислоты, образующихся внутри контура в результате химической реакции водяных паров и отводимых газов (сажи);
  • обеспечение конструктивной устойчивости;
  • соответствие нормам пожарной безопасности.

Дымоходы: виды, особенности

Дымоход является инженерной системой, совмещаемой с печами, обогревательными котлами и каминами. Разница давления, возникающая на его входе и выходе, в системе возникает естественная. Существуют различные классификации дымоходов.

В зависимости от материала изготовления различают дымоходы:

  • кирпичные;
  • металлические;
  • керамические;
  • асбестовые;
  • полимерные.

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

Условно все существующие виды дымоходов подразделяют на две большие группы: прямые и сложные каналы.

Первый вид конструкций выполняется в виде прямой трубы. Достоинством такого вида дымоходов является обеспечение ими хорошей тяги, недостаток – большие потери тепла. Сложные конструкции оснащают дополнительными каналами. Проходя по ним дым разогревает стенки дымохода, которые становятся дополнительным излучателем тепла в помещении.

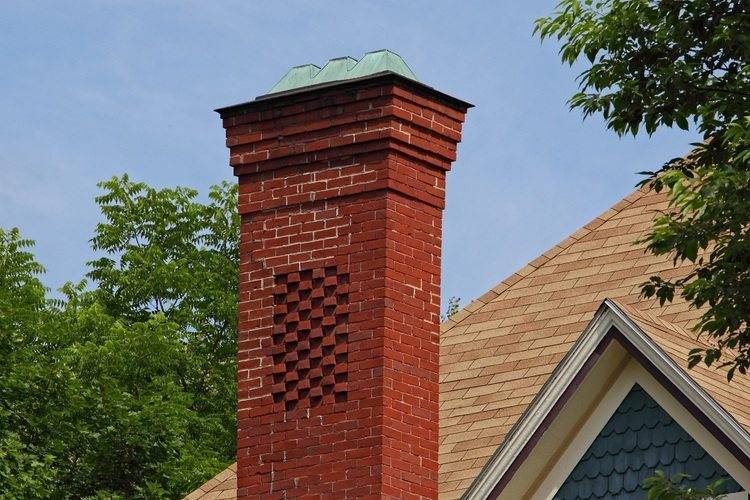

Классическим вариантом дымоходов является кирпичная конструкция. Она обладает рядом достоинств, главное из которых большая теплоёмкость. Такие дымоходы наиболее безопасные в эксплуатации, имеют большой эксплуатационный ресурс, обладают механической прочностью, но не могут устанавливаться только на отдельные модели современных обогревательных котлов, печей и каминов. Для них требуется устройство более простых и мобильных дымоходов.

Стальные одноконтурные дымоходы

Конструкции имеют вид трубы, выполненной из нержавеющей стали. В некоторых случаях для изготовления одноконтурных дымоходов для обогревательных котлов и каминов используют оцинкованное железо. Толщина стенок дымовых каналов этого типа начинается от 0,6 мм. Этого недостаточно для обеспечения длительного срока эксплуатации конструкции. Она часто прогорает. Срок службы таких дымоходов редко когда превышает 10 лет.

Способствуют этому:

  • быстрый и простой монтаж конструкции;
  • доступность материала и его относительно невысокая стоимость;
  • малый вес.

Благодаря гладкой внутренней поверхности труб в них не собирается сажа. Такие конструкции не требуют устройства фундамента.

В числе существенных недостатков стальных или оцинкованных одноконтурных дымоходов:

  • отсутствие утепления;
  • плохая теплоёмкость;
  • сложности в стыковке с кровельным материалом.

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

При монтаже прямого дымохода между ним и кровлей устанавливают специальные прокладки. Можно такие конструкции выводить и через стены.

Стальные двухконтурные дымоходы

Основное отличие от одноконтурных конструкций – наличие двух стенок. Между ними закладывается термоустойчивый изоляционный материал. Конструкции можно стыковать вплотную с кровлей. Чаще всего дымоходы этого типа используются для устройства бокового выхода.

Керамические дымоходы

Конструкции состоят из керамической трубы и теплоизоляционного материала. Оболочкой для керамической трубы служит трубка из ячеистого бетона. Чаще всего, последняя имеет квадратное сечение.

К достоинствам конструкции относят:

  • простота монтажа;
  • высокая степень огнестойкости конструкции;
  • длительный срок эксплуатации;
  • гладкая внутренняя поверхность.

Асбестовые дымоходы

Одностенные конструкции обладают высокой степенью термоустойчивости. Дымоходы представляют собой прямостоящую трубу с круглым сечением и внутренней шероховатой поверхностью. Могут быть установлены на печи и камины, имеющие верхний канал вывода дыма.

В числе достоинств асбестовых дымоходов:

  • невысокая стоимость;
  • малый вес;
  • огнестойкость.

Несмотря на все достоинства, у асбестовых дымоходов есть много минусов. Главный из них – низкая степень механической прочности. В трубах такого типа может скапливаться конденсат. Дымоход может иметь только прямую вертикальную форму. Очень часто его приходится очищать от сажи.

Полимерные дымоходы

Самая дешёвая конструкция, не отличающаяся надёжностью. Может использоваться как временное решение. Подходит только для подключения к газовым котлам. Несмотря на это, у полимерных дымоходов есть свои достоинства.

Среди достоинств:

  • невысокая стоимость;
  • гладкая внутренняя поверхность;

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

Полимерные трубы часто используют для ремонта старых кирпичных дымовых каналов. Их просто вставляют в существующую конструкцию.

Почему важно все сделать правильно

Одна из главных особенностей дымоходных каналов — высокая пожароопасность. Именно поэтому работы по строительству требуют повышенного внимания.

Неправильно расположенный или неизолированный дымоход часто становится причиной возгораний перекрытий, кровли или близко расположенных стен.

Особенное внимание требуется уделить расположению дымохода в помещениях с деревянными стенами — кирпичный дымоход при прохождении через перекрытия обязательно изолируется слоем раствора, а стены и потолок обшиваются негорючим материалом

Фото 3. Схема правильной постройки дымохода: между самой трубой и деревянными перекрытиями должен быть противопожарный зазор.

Несмотря на возможный риск правильно построенный дымоотводный канал удобен в эксплуатации, прост в уходе и довольно безопасен

Оборудование дымохода часто увеличивает теплоотдачу печи, что особенно важно для любителей жить за городом в зимнее время

Выбираем материал для сооружения дымохода

В настоящее время большинство дымоходов сооружают на основе металлической трубы из нержавеющей или оцинкованной стали. Изредка встречаются конструкции на основе кирпичной кладки, в основном, в старых домах.

В жилых зданиях новой постройки кирпичные дымоходы – это всего лишь имитация кладки: в их основе находится та же металлическая труба, просто облицованная кирпичом снаружи.

Если же собственники хотят получить аутентичный дымоход из кирпичной кладки, необходимо выбрать специальный тип материала.

Кроме металла, используются также керамические и стеклянные дымоходы. Керамика отличается долгим сроком службы – от 30 лет и выше, но стоимость такой конструкции в несколько раз выше. Стеклянные дымоходы – также дорогостоящий вариант, встречающийся, как правило, в дизайнерских каминах.

Принцип работы

Для растопки камина используют топливо (обычные дрова, прессованные угольные брикеты и даже мазут), которое нужно поджигать. Разгорается топливо довольно быстро и при этом обогревает воздух вокруг, но при горении выделяется из топлива в большом количестве и углекислый газ. Уже давно наши предки придумали, как от него избавляться: строить дымоходы. Тогда по законам физики горячий углекислый газ будет подниматься вверх, а к огню на его место будет создаваться приток свежего и холодного воздуха из помещения, богатого кислородом. Явление смены воздуха в помещении называется тягой, оно используется и в вентиляционных системах многоквартирных домов.

Проверить, как работает дымоход, просто: при выключенном камине поднесите горящую спичку, зажигалку или просто тонкую бумажную полоску к отверстию дымохода и обратите внимание на поведение огня или бумаги. При корректной работе пламя будет обращено в сторону дымохода, при недостаточной тяге заметных колебаний вы не увидите, а вот если пламя идет в сторону комнаты (от дымохода), то это – обратная тяга

А значит, весь угарный газ поступает обратно в комнату, что очень опасно для людей, находящихся в помещении. Таким дымоходом пользоваться нельзя! А вот сильная тяга будет выводить все тепло на улицу, практически не огревая дом.

Важно строить камины так, чтобы огонь был на безопасном расстоянии для людей и воспламеняющихся предметов, а угарный газ не мог попасть в комнату, весь уходил в дымоход. Тогда и камин, и дымоход будут достаточно безопасными

13фотографий

Диаметр дымохода

При обустройстве дымохода для печей-каминов, необходимо правильно подбирать его диаметр. В инструкции к печи производитель указывает необходимый диаметр трубы. Обычно он полностью соответствует габаритам выходного патрубка. В некоторых случаях, инструкция отсутствует, тогда расчеты необходимо сделать самостоятельно.

Для дровяных каминных печей с открытым типом топки, диаметр подбирается из расчета 1 к 10 (по отношению к размеру топке). По этому правилу проводится расчет цилиндрического типа конструкции. С квадратным вариантом, расчет выполняется в соотношении 1 к 1.5. Если теплоотдача топки низкая, то минимальный параметр сечения составляет 140Х140 мм. Печи-камины разных производителей дополняются дымоотводами размера 20 см, при прямоугольном варианте канала – 270Х140 мм.

Какой из дымоходов лучше для печи или камина?

Определяясь с тем, какой дымоход лучше подойдет для камина,следует ориентироваться на тип отопительного прибора. Для дровяных печей и каминов подходят те дымоходы, которые нежелательны при использовании, к примеру, газового оборудования.

1. Дымоход для печи или камина из кирпича. Наиболее традиционный материал для устройства печных дымовых труб, использующийся с давних времен. Контакт с агрессивными веществами и постоянное нахождение в высокотемпературной среде способны выдержать далеко не все разновидности кирпича. Силикатный кирпич достаточно быстро разрушается под воздействием высокой температуры, поэтому для данных целей не подходит совсем.

Керамический кирпич также является не лучшим средством для установки дымохода для каминной топки. Многие производители указывают в характеристиках товара, что керамический кирпич способен выдерживать температуры до 800 градусов, но на деле эта температура является критичной для данного материала. Постоянно функционировать в таких условиях кирпичный дымоход не может, и уже при температуре в 650-700 градусов материал начинает подвергаться разрушению.

Кирпичные дымоходы разрушаются под действием высоких температур, поэтому для мощных печей они не годятся

Наилучшим вариантом для постройки кирпичного дымохода будет огнеупорный кирпич, но при условии наличия у производителя соответствующего сертификата.

Кирпичные дымоходы обладают относительно невысокой тягой, что делает их использование приемлемым для твердотопливного оборудования, но нежелательным для газовых котлов. Дымовой рукав, сделанный из кирпича, неплохо аккумулирует тепло, но нуждается в правильной сборке – для его кладки лучше привлекать специалистов.

2. Керамические дымоходы для каминов. Приспособления из керамики представляют собой плотную керамическую трубу, помещенную в оболочку из керамзитобетона или кирпича. Для изготовления дымовых труб используется только специальная термостойкая керамика.

Сборка керамического дымохода для камина производится из отдельных секций. Соединительные швы обязательно утепляются жаростойким герметиком. Внешняя оболочка также имеет секционную структуру, в ней присутствуют отверстия для установки армирующих стержней из металла. Соединение блоков осуществляется обычным раствором. Между трубой из керамики и наружными блоками укладывается слой огнеупорного утеплителя.

3. Сэндвич-дымоходы (модульные конструкции). Дымоходы, сделанные по принципу «труба в трубе» производятся из листовой жаростойкой нержавеющей стали (оба контура). Внутренняя труба, являющаяся непосредственно дымовым каналом, должна быть также кислотостойкой. Для производства внутренней трубы подходит сталь марок AISI304, 310, 321, 316, 430, 439. Между слоями стальных труб также проходит слой изоляции, чаще всего — выполненный из минеральной ваты.

Современные модульные дымоходы производятся из нержавеющей стали, они надежны и практичны

4. Асбестоцементные трубы. Спорный вариант в качестве установки дымовых каналов. Их использование оправдано только в тех случаях, если температура в системе не поднимется выше 300 градусов. Но гарантировать такие условия сложно, поэтому специалисты советуют избегать постройки конструкции для отвода дыма из асбестоцемента.

Типы дымоходов для кирпичной печи

Дымоходы классифицируют как по материалу изготовления, так и по типу конструкции. Постройка трубы из кирпича — это традиционный вариант. Нередко дымоход изготавливают из глины, бетона или других смесей.

Современные конструкции часто делают металлическими, что позволяет экономить на постройке и облегчает ее установку.

Нередко встречаются комбинированные виды, когда металлическая труба изолируется кирпичной кладкой или сэндвич-панелями. По конструкции дымоход может быть вертикальный или горизонтальный.

Схема классического варианта

Такой дымоход представляет собой прямой выход из топки: дым и горячий воздух поднимаются и выводятся на улицу. Преимуществом вертикальной трубы для отвода дыма является более качественная тяга. В области топочной камеры образуется зона разреженного воздуха, благодаря чему холодный воздух снаружи засасывается через колосниковую решетку и обеспечивает приток кислорода для горения топлива.

Но такое строение имеет и свои минусы: горячий воздух выводится из печи чересчур стремительно, большая часть тепла пропадает впустую. Именно поэтому такой тип устройства чаще всего используют для приборов, в которых главная функция неотопительная. Например, вертикальный дымоход идеален для оборудования варочной печи. Быстрый отвод горячих газов помогает избежать перегрева помещения кухни и делает работу в нем более комфортной.

Фото 1. Схема и порядовка камина с классическим прямым дымоходом. Горячий воздух прямо из топки выходит в трубу.

Размеры вертикального дымохода зависят от высоты потолков и толщины перекрытий. При устройстве крыши со скатами труба дымохода делается выше конька не менее, чем на полметра. Это позволит избежать пожара при сильном ветре, который направляет поток газов горизонтально.

Важно! Чтобы увеличить КПД печи с вертикальным отводом дыма, часто используются перемычки, вызывающие естественное замедление движения газов по трубе. Горячий воздух более длительное время находится внутри дымового канала, отдавая часть тепла его стенкам. Такая конструкция обычно ухудшает качество тяги

Такая конструкция обычно ухудшает качество тяги.

Горизонтальный тип

Более высокой эффективностью обладает модель горизонтального канала. Движение горячих газов по нему не такое стремительное, чем по вертикальному. Поэтому тот же объем топлива позволяет получить гораздо более качественный прогрев помещения.

Минусы дымохода:

  • ухудшение тяги;
  • быстрое загрязнение канала сажей — потребуется оборудование специальных люков для чистки и более регулярный уход за конструкцией.

Из-за высокой степени нагрева стенок такие модели обязательно обеспечивают надежной теплоизоляцией. Хорошим вариантом будет постройка канала из кирпича, этот материал имеет наиболее высокую теплоемкость.

При изготовлении горизонтального дымоотвода требуется внимательнее подходить к расчетам. Размер сечения трубы зависит от мощности всего устройства и размеров топочной камеры.

Если диаметр будет шире необходимого, движение дыма замедляется, он успевает остыть еще в трубе, вызывая образование конденсата, разрушающего кладку.

При неправильной постройке дымохода значительно ухудшается тяга, что влияет на эффективность горения и общий КПД устройства.

Сечение канала меньше необходимого, в свою очередь, приводит к постоянному перегреву трубы и растрескиванию кладки.

Справка. Для повышения функциональности печи над горизонтальным дымоотводом часто оборудуют камеру для сушки трав, фруктов, грибов.

Постоянное прохождение газов по каналу обеспечивает интенсивный прогрев такой сушильной камеры, которую нередко используют для сохранения температуры пищи и даже приготовления некоторых блюд, требующих длительного «томления» при умеренной температуре.

Требования к установке

Перед тем, как оснащать деревянный дом камином, нужно учесть ряд требования пожарной безопасности. Оборудование должно располагаться на безопасном расстоянии от деревянных стен, а также подальше от занавесок, штор, одежды и других легко воспламеняющихся изделий и предметов. Открытый огонь и нагретые поверхности несут потенциальную угрозу безопасности сруба.

Помимо этого, необходимо действовать на основе СП 55.13330.2016, который содержит информацию о взаимном расположении различного оборудования и мебели в жилых домах. Данный свод правил подчеркивает, что дом должен быть рассчитан на нагрузку от камина заводского изготовления. Продукты горения необходимо отводить в дымоход.

Все дымоходы и дымоотводы размещаются на основе СП 60.13330. Дымоход не должен проходить через жилое помещение. Температура его поверхности строго меньше на 20 °C, чем температура воспламенения материала.

Для монтажа дымохода рекомендуется использовать материалы и металлоконструкции, которые не были ранее в употреблении.

Кирпичный камин отличается неповторимым внешним видом и несложным процессом установки, а также он гармонично вписывается в любую часть дома

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
