Дымогенератор для холодного копчения своими руками: устройство и чертежи доступных вариантов

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Как сделать коптильню своими руками. Пошаговая инструкция

Для того, чтобы самостоятельно соорудить коптильню не обязательно обладать профессиональными навыками строителя и иметь в запасе дорогостоящее оборудования. Для вполне примитивных конструкций подойдут обычные инструменты и материалы, которые можно купить в магазине за небольшие деньги или даже найти на даче.

В зависимости от возможностей и желания можно построить такие коптильни:

Походная коптильня.

Собственная коптильня, расположенная на склоне около дачи очень удобная и практичная в использовании, ведь подходит для копчения холодным способом большого видового разнообразия продуктов. Основным материалом для ее изготовления служит древесина.

Инструкция для строительства походной коптильне следующая:

● выкопайте шахту для дымохода, ширина которого составляет 0,3 метра, длина — 6 метров;
● заложите трубу, диаметр которой 0,2 метра, в получившийся ров и проведите ее от места нахождения костра до входа в коптильню;
● выложите топку из кирпича или сварите из металла. Её форма должна быть выполнена в форме куба со сторонами 4 метра;
● присоедините топку к трубе;
● установите задвижку на топке с другой стороны, чтобы создать тягу;
● сбейте из досок герметичную камеру для копчения;
● установите внутрь камеры решетки, задвижку, панель для забора продуктов.

Стационарная коптильня.

Для того, чтобы обустроить на дачном участке такой агрегат придется потратить не только время и силы, но и деньги. Однако результат будет стоить всех усилий, ведь конструкция будет не только эстетично выглядеть, но и эффективно работать.

Для ее монтажа следуйте пошаговой инструкции:

● залейте фундамент, глубиной 0,4 метра с армированной проволокой, металлическими прутами и кусками арматуры;
● заранее в яме для фундамента сделайте канал для дымохода на расстоянии 1,5 метра от коптильной камеры;
● проложите трубу по траншее до топки;
● соорудите герметичную топку из кирпича или воспользуйтесь металлическим ящиком;
● присоедините топку к трубе;
● после того, как фундамент застынет, начните кирпичную кладку стен;
● в процессе кладки сделайте металлические прутья;
● оборудуйте строение крышкой.

Простейшая коптильня горячего копчения.

Подобную конструкцию можно приобрести в любом специализированном магазине, однако в целях экономии средств ее можно соорудить и самостоятельно:

● выберете подходящее место для коптильни на возвышенности;
● оборудуйте участок металлическим листом, на котором будет гореть огонь;
● уложите основу из кирпича с двух сторон от листа;
● поверх кирпичных столбиков установите металлический ящик. Можно использовать кастрюлю или ведро;
● оборудуйте ящик полками, на которых будут коптится продукты;
● установите поддон, который будет нужен для опилок;
● оборудуйте ящик крышкой, через которую будет происходить процесс размещения продуктов;
● установите задвижку.

Коптильня на мангале.

Когда на отдыхе резко захотелось копченостей, а специального агрегата под рукой нет, и не предвидится в ближайшее время, можно соорудить коптильню из мангала. Возведение такой хитрой и простой конструкции займет по большей мере час, а то и меньше, а готовая и аппетитно пахнущая еда появится на столе в ближайшее время.

Чтобы сделать коптильню на мангале следуйте пошаговой инструкции:

● найдите кусок трубы или небольшую бочку из металла;
● положите находку на мангал;
● оборудуйте трубу решеткой;
● насыпьте опилок;
● герметично закройте трубу;
● разожгите огонь.

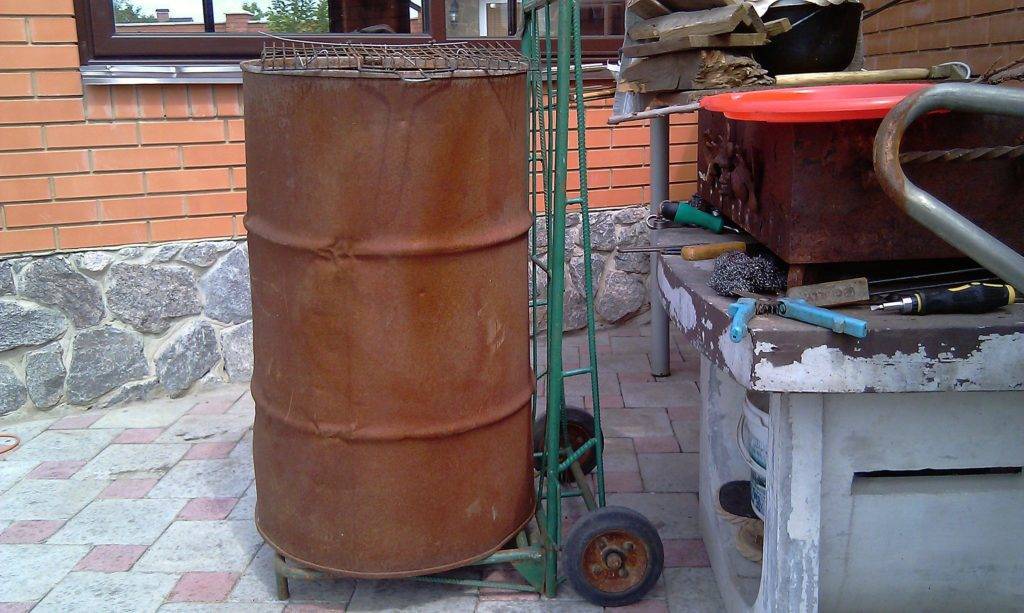

Простая коптильня из бочки.

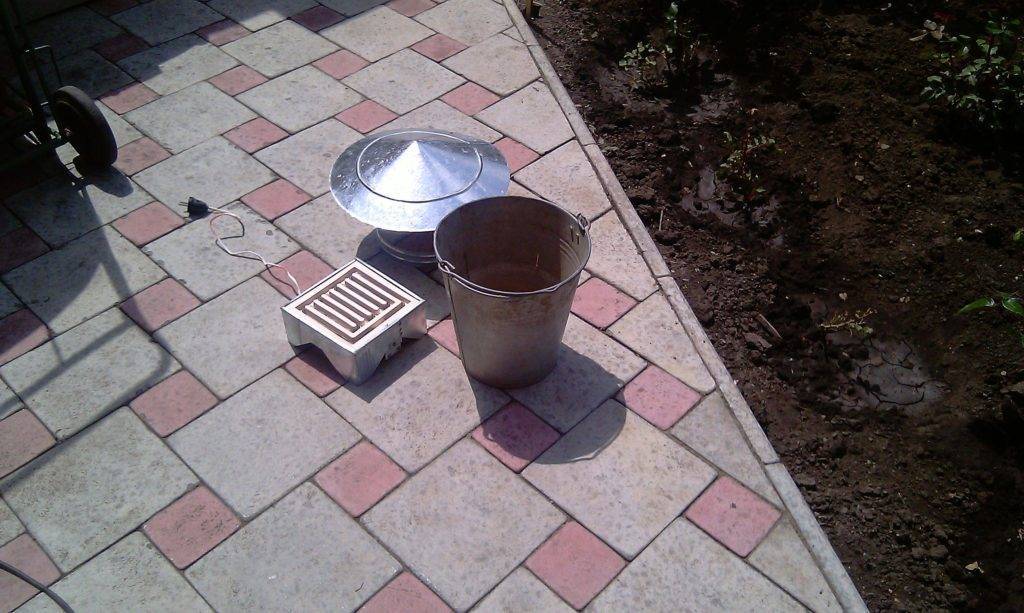

Очень простую коптильню можно сделать из металлической бочки и электрического нагревателя. Для этого следуйте инструкции:

● сделайте отверстие в дне бочки;

● установите на дно нагреватель, вытащив шнур через отверстие;

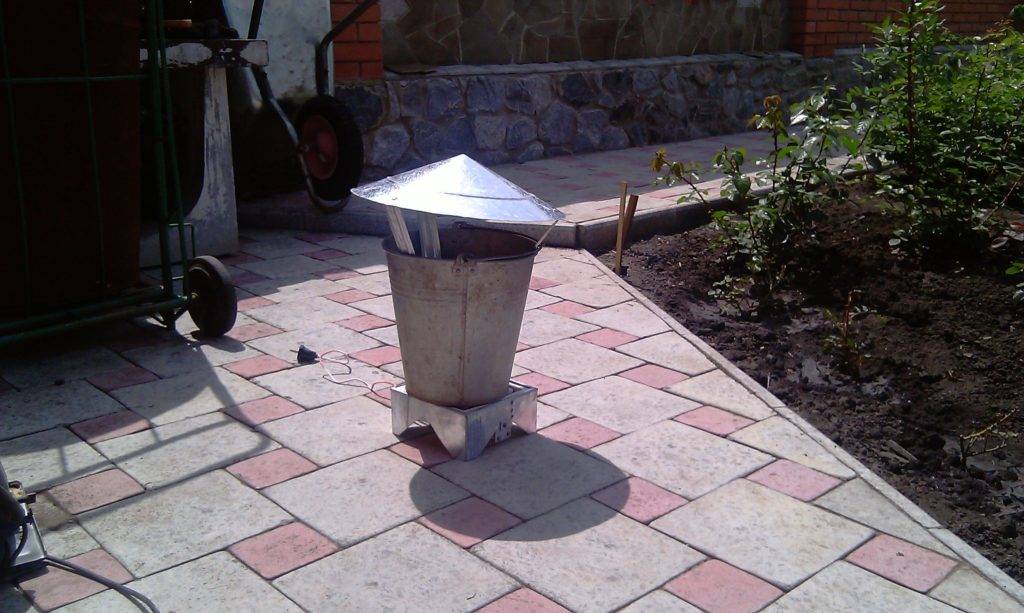

● на печку поставьте емкость с опилками и накройте ее колпаком;

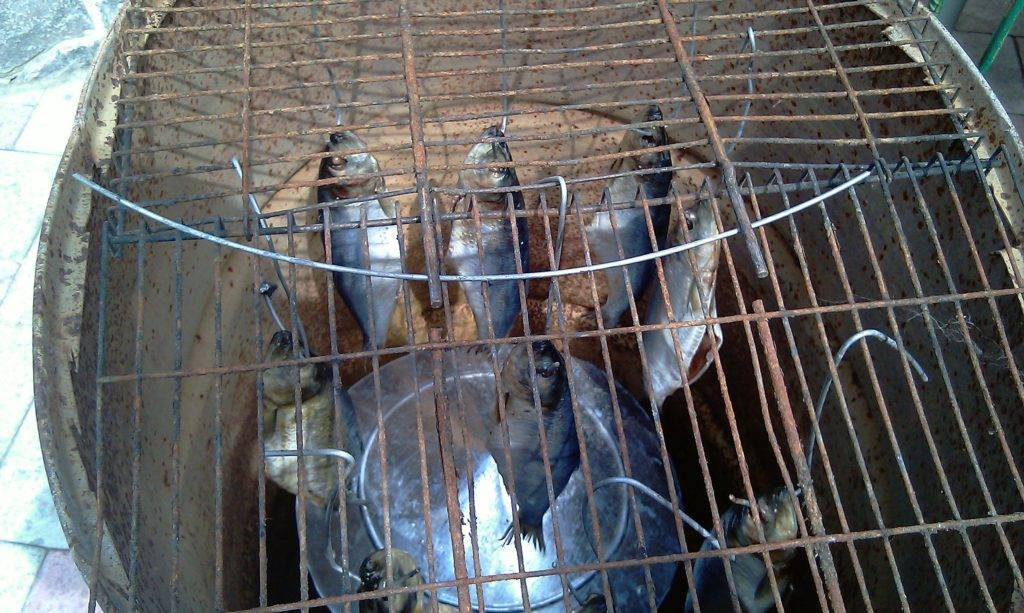

● подвесьте продукты на пруты или положите на решетку;

● накройте бочку крышкой.

Коптильня на чердаке.

Еще один интересный вариант коптильни — коптильня построенная на чердаке. Подсоединяется она к дымоходу от домашнего камина или печки. Так вы сможете не только обогреть свой дом, но и приготовить вкусные копчености. На фото показана схема такой коптильни.

Фильтр для изделия

Дым несет в себе много смолы и конденсата, которые при копчении попадают на продукты и негативно влияют на вкусовые качества. Существует несколько типов фильтров с дополнительной камерой и специальной насадкой из бутылок, устанавливающихся на переходную трубу от агрегата к камере коптилки.

В первом случае фильтр для дымогенератора холодного копчения изготавливают из трубы по аналогичным размерам камеры горения. Далее на фильтровом изделии внизу на крышке просверливают отверстие и нарезают резьбу. Берут металлическую крышку резьбовую, в центре которой сверлят дыру, а затем прикручивают ее к дну шурупами или просовывают болты и закручивают гайки. Достаточно просверлить 2-3 отверстия. К крышке прикручивается стеклянная банка – и конденсатор сделан.

В фильтровальную камеру помещается стержень, на котором располагаются с одинаковым расстоянием между собой 5-8 круглых пластин с мелкими отверстиями. Поверх стержня кладется стальная сетка для чистки посуды. Далее корпус закрывается крышкой.

Во втором случае дымоходная труба изготавливается зигзагообразной формы, а в середине канала монтируется бутылка, внутри которой помещены днища от пластиковой тары с вырезанными мелкими отверстиями. Эти дыры не должны совпадать друг с другом – наоборот, направлять отверстия следует в хаотичном порядке. В таком случае дым не пойдет по прямой, а будет врезаться в дымовой канал с множественными углами и препятствиями в бутылке.

В пластиковой емкости будет собираться конденсат, поэтому к низу тары припаивают переходник с резьбой и прикручивают бутылку объемом 1 л. Такая конструкция не только очистит дым от смолы, но и будет избавлять дым от конденсата.

Меры безопасности

Дымогенератор является устройством повышенной пожарной опасности. Несмотря на невысокую температуру процесса копчения, выполнение следующих правил поможет избежать неприятностей:

• Установка прибора производится на ровную негорючую поверхность.
• Окраска возможна только жаростойкой краской.
• Размещать аппарат нужно вдали от электропроводки, легковоспламеняющихся жидкостей и горючих материалов.
• Заводское устройство должно быть оборудовано системой аварийного отключения.

Выполнение этих условий поможет не только приготовить вкусную пищу, но и предотвратить возгорание и ущерб здоровью.

Дымогенератор, подходящий для холодного копчения

ARTUR AZOYAN.

Как и из каких деталей был собран коптильный аппарат

Свой дымогенератор мастер собирал в течение 2 недель. Проблема в том, что некоторые детали, используемые в данной конструкции, достать трудно. В магазинах их нет. Вырезать необходимую резьбу на какой-то трубе тоже не просто. В местности, где проживает мастер, сантехники практикуют 16 миллиметровые медные трубки. То есть покупаешь необходимого размера трубки, переходники к ним, посадил, болт сажал, сантехника готова. Никто не мучается со сгонами. Всё продается в готовом виде. Сложностей было очень много, но раз начал, дело надо довести до конца. В итоге удалось найти в магазине необходимую деталь – 10-12 сантиметров полностью резьбовой сгон, к нему угольник и тройник.

Зачем нужен дымогенератор

Есть два основных вида приготовления копчёных продуктов:

1. Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
2. Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

1. перед началом работы внутрь корпуса помещаются и поджигаются опилки;
2. для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
3. тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
4. проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

Коптилка с дымогенератором для холодного копчения

В продаже есть большой выбор заводских изделий, про которые мы расскажем. А также рассмотрим, как сделать своими руками дымогенератор для коптильни.

Это компактные и добротные изделия, которые полностью готовы к использованию. В комплекте находится подробная инструкция по применению и комплект подвесов для различных пищевых заготовок. В классических изделиях дым охлаждается благодаря длине дымохода. Естественно, компактный дымогенератор имеет и небольшие размеры подводящей трубы. В этих устройствах температура дыма все-таки не дает возможность получить в идеальном виде холодное копчение.

Внимание! При копчении не горячим (теплым) дымом снижается время приготовления за счет определенного ухудшения качества продукта, так как теплый воздух способствует образованию жира, этим самым снижая сочность продукта. Традиционная технология подразумевает использование дыма с температурой воздуха окружающей среды. В этом случае заготовка только немного подвяливается снаружи, сохраняя внутри сочность и мягкость

Потому изготовители придумывают разные ухищрения, чтобы при сохранении небольшого размера создать генератор холодного дыма

В этом случае заготовка только немного подвяливается снаружи, сохраняя внутри сочность и мягкость. Потому изготовители придумывают разные ухищрения, чтобы при сохранении небольшого размера создать генератор холодного дыма

Традиционная технология подразумевает использование дыма с температурой воздуха окружающей среды. В этом случае заготовка только немного подвяливается снаружи, сохраняя внутри сочность и мягкость. Потому изготовители придумывают разные ухищрения, чтобы при сохранении небольшого размера создать генератор холодного дыма.

Водяное охлаждение

Охладительная камера имеет конструкцию из двух корпусов, когда один вставляется вовнутрь другого. В наружном корпусе циркулирует вода. Чтобы снизить расход, напор можно установить небольшим. Большинство экономных хозяев не выливают воду, а лишь сливают из одной емкости в другую. Это можно организовать на дачном участке при помощи поливочной бочки с дождевой водой.

Внутренняя камера – это теплообменник для охлаждения дыма. Контактируя с холодными стенками от воды, дым быстро остывает и с оптимальной температурой поступает в коптильню.

Воздушное охлаждение

Дым перед поступлением в камеру коптильни проходит сквозь длинную трубу, которая закручена в форме змеевика. Охлаждение проходит благодаря теплообмену в среде окружающего воздуха. Интенсивность хуже, в отличие от использования водяного охлаждения, но дешевизна и простота конструкции сводит эти недостатки на нет. При этом размер змеевика может быть совершенно любым, насколько хватит пространства и материала.

Внимание: дымоход желательно изготавливать из металла. Так как у него лучшая теплопроводность, и, соответственно, и теплообмен. Изготовить дымогенератор с охладителем можно своими руками, используя чертежи

Для экономии пространства змеевик можно расположить вокруг топки. Нужно обеспечить хорошую воздушную циркуляцию, чтобы не мешал охлаждению горячий корпус дыма в трубе

Изготовить дымогенератор с охладителем можно своими руками, используя чертежи. Для экономии пространства змеевик можно расположить вокруг топки. Нужно обеспечить хорошую воздушную циркуляцию, чтобы не мешал охлаждению горячий корпус дыма в трубе.

Все заводские конструкции стоят довольно дорого. Невзирая на то, что дымогенератор холодного копчения в дальнейшем себя непременно окупит (с учетом стоимости на копченое мясо), многие экономные хозяева предпочитают изготавливать его своими руками.

Устройство и процесс работы дымогенератора

Перед тем как взяться за работу, рекомендуется разобраться в том, что же собой представляет рассматриваемый агрегат. Дымогенератор – это приспособление, с помощью которого создается направленный поток дыма, появляющийся в процессе горения топлива, которым в преимущественном большинстве случаев выступают дрова. Примерная структура типичного генератора дыма выглядит следующим образом:

• В устройстве должен быть предусмотрен вход для потока дыма, исходящего от сгораемого топлива.
• К нему подводится соединение, через которое подается воздух с повышенным давлением. Он создается благодаря использованию компрессора.
• Под воздействием компрессора поток дыма устремляется в другую часть устройства и выходит в коптильню.

Дымогенератор – схема работы

Дымогенератор для копчения – это небольшой прибор цилиндрического размера, задача которого состоит в перегонке дыма от сгораемых дров в коптильню. Устройство совершенно простое и несложное в изготовлении, его конструирование не потребует больших затрат и использования сложных инструментов.

Особенность такого типа аппарата состоит в его очень высоком значении ПКД. Так как дым устремляется за потоком воздуха от компрессора (который должен быть не слишком большим), то здесь не происходит практически никакой потери полезного рабочего вещества. В качестве резервуара для перегонки дыма можно использовать все что угодно:

• корпус старого огнетушителя;
• старый алюминиевый бидон из-под молока;
• нерабочий термос.

Лучшим вариантом будет применение стальной трубы с диаметром приблизительно 8–10 сантиметров и длиною не более полметра. На слишком большой длине дым будет терять свою температуру, скорость движения, рассеиваться и приводить к неэффективной работе устройства.

Схема работы дымогенератора из трубы

Из ведер

Потребуются следующие материалы:

• два ведра или больших кастрюли, бака;
• 4 – 5 шампуров для шашлыка (или стальная сетка);

• металлический патрубок диаметром 30 – 40 мм;
• компрессор для аквариума.

Мнение эксперта

Бородин Василий Платонович

Печник-каменьщик, специалист по каминам, печам и отопительным системам

Ведра или баки обязательно должны иметь крышки. Они необходимы для удержания дыма внутри емкостей.

Сборка проходит следующим образом:

1. в первом ведре проделываем два отверстия (оба должны располагаться ближе к верхней части резервуара);
2. в первое отверстие вставляем выходной патрубок аквариумного компрессора;
3. во второе отверстия вставляем металлический патрубок;
4. во втором ведре проделываем одно отверстия (располагаем его в нижней или средней части);
5. вставляем туда другой конец металлического патрубка;
6. сгинаем шампуры так, чтобы они образовали букву П (при этом оставляем на их концах подобие крючков);
7. размещаем шампуры во втором ведре, зафиксировав с помощью крючков.

Конструкция работает по такой схеме:

• на размещенные во втором ведре шампуры укладывают мясо или рыбу для копчения, закрывают крышкой;
• на дно первого ведра кладут древесную щепу, поджигают, закрывают крышкой;
• запускают аквариумный компрессор;

Воздух, нагнетаемый компрессором, направляет дым в дымоход, а оттуда – в резервуар с обрабатываемым продуктом.

Конструкция имеет как плюсы, так и минусы. Главное достоинство этой модели – простота и дешевизна сборки.

Основной минус состоит в том, что компрессор «загоняет» в камеру сгорания слишком много воздуха. Это приводит к:

• инициации полноценного горения древесной щепы (поэтому за ней нужно постоянно следить);
• разбавлению дыма воздухом и его недостаточной концентрации.

Горения древесины можно избежать, не допуская ее прямого контакта с огнем. Для этого первое ведро, где генерируется дым, ставят на огонь. Дно нагревается, щепа начинает тлеть и выделять дым, но так и не загорается.

Как устроить дымогенератор для коптильни холодного копчения своими руками

Варианты по изготовлению различны, но заслуживают внимания следующие советы:

В качестве топки применяется относительно герметичная ёмкость, где при небольшом токе воздуха происходит процесс тления (обычно это измельчённые отходы древесины в виде щепок или опилок). Предусматривают вторую дверцу или заслонку, устроенную специально для регуляции воздушного потока. Нужно постараться создать такой ток воздуха, от которого не горит большой огонь, но при этом его должно быть достаточно для медленного тления топлива и создания дымоходной тяги.

В другом варианте дымогенератора устраивается двухкамерная топка, где под жерлом печи разжигается огонь в открытых условиях. На металлическом листе помещается топливный материал, тот же, что и в обычных случаях. Для образования тяги и служит верхняя коптильня, предназначенная только для дыма. Она наполняется дымом, внутри слоями-ярусами располагаются продукты, которые обдаются копчёным ароматом. Способ образования дыма не влияет на длительность процесса: чтобы получить качественный продукт, следует постоянно контролировать весь процесс копчения.

Копчение относится к энергоёмким процессам, расход топлива достаточный. Можно сделать дымогенератор на электрическом или газовом топливе, но тогда расходы на оплату услуг поставляющих компаний увеличатся.

Коптильня ставится на кирпичное основание, которое заглубляется в землю: если не использовать для установки кирпичи, то от влажности почвы могут возникнуть проблемы. Чертежи по устройству основания можно выполнить своими руками после расчёта ширины и длины камеры. Габариты основания должны быть на 20 см шире камеры с каждой стороны.

Место должно быть ровным и удобным для работы, его размещают на открытом пространстве без высоких кустов и деревьев. После выбора металлической ёмкости для камеры сгорания, её накрывают куском металла для препятствия выхода дыма. Дымоходный канал устраивается на уровне выше коптильной камеры. Для одинакового распределения и выброса вредных компонентов после сгорания топлива вход делают не менее 20 см.

Самодельную коптильню варят из решётки, на которой вешают крюки для продуктов. Под решёткой прокладывают поддон небольшой высоты, при этом делают щели для вредных дымовых газов между стенками. Сверху всю конструкцию накрывают влажным материалом, например, брезентом, чтобы уберечь продукты от загрязнения. Температуру в камере, сделанной своими руками, измеряют обычным термометром, который крепят на стенках. Для устройства дымогенератора не требуется дорогостоящих строительных материалов, используются предметы, которые в большинстве случаев всегда есть под руками.

Продукты, полученные способом холодного копчения, подлежат длительному хранению. Из-за отсутствия термической обработки в них сохраняются многие питательные вещества. Если у хозяина нет желания делать генератор своими руками, то его приобретают в магазине, благо в продаже есть множество моделей различных размеров.

Использование переносного дымогенератора для коптильни

Из-за больших габаритов самодельные устройства имеют ограниченную зону применения. В некоторых случаях требуется переносная установка, которая берётся с собой на дачу или в другое место. Для таких случаев разработан генератор дыма для коптильной камеры. Устройство позволяет подсоединиться к камере и за небольшой промежуток времени создать большое количество густого дыма. Так как агрегат относится к экономичным устройствам, то эффективная работа устройства организуется с применением небольшого количества топливных ресурсов.

Его принципиальное отличие от стационарных приборов заключается в том, что нужна принудительная подача воздушного потока для получения области высокого давления и охлаждения.
