Делаем дровяное отопление дома своими руками: обзор схем, колов, преимущества и недостатки каждой системы

Выбираем котел

После того, как вы определились с топливом, которое будет использовать твердотопливное отопление загородного дома, следует выбрать котел. Условно котлы для твердого вида топлива можно разделить на такие группы:

1. классические;
2. автоматические;
3. пиролизные;
4. длительного горения.

Классические котлы

Классические котлы подразумевают такой принцип работы: твердое топливо сгорает в пламени для того чтобы получилось тепло, как в случае с обычным костром. Горение оптимизируется специальной колосниковой решеткой для того чтобы подавался воздух для горения снизу. А количество этого воздуха регулируется настройками шабера и подачи воздушной массы в топку горения вручную. Топливо загружают через верхнюю дверцу, а зола удаляется и регулируется горение – через нижнюю. Теплообменник котлов может быть из стали или чугуна. Преимущества классических котлов: возможность функционировать на 2-х видах топлива (минимум), часто также можно монтировать газовую или жидкотопливную горелку, независимость от энергии. Среди недостатков: требуется частая загрузка топлива, также нужно место для хранения топлива и отдельное помещение для котельной.

Классический твердотопливный котел

Пиролизные котлы

Пиролизные котлы – применяют для горения газы от разложения топлива. Это обусловлено действием высокой температуры при недостаточном количестве воздуха. В структуру котла входит две камеры, которые разделены колосниками: нижняя для загрузки и камера сгорания.

Процесс горения здесь таков: топливо закладывается и поджигается, дверца топочной камеры закрывается. В верхней камере активируется вентилятор наддува, служащий для смешивания воздуха тления нижней камеры с чистым воздухом. Смесь начинает воспламеняться и через форсунки из керамики направляет огонь на топливо. Без доступа кислорода топливо обжигается – так случается пиролиз, то есть, разложение и газификация топлива. Так, процесс будет идти, пока топливо полностью не сгорит. Так и происходит отопление на твердом топливе. Достоинства пиролизных котлов: высокий КПД (до 90%), топливо горит на одной загрузке до 10 часов, снижены требования к дымоходу, высокий уровень экологичности. Недостатки: высокая стоимость, зависимость от энергии, нестабильное горение при неполной загрузке, очень высоки требования к сухости дров и др.

Пиролизный котел

Автоматические котлы

Автоматические котлы – здесь автоматизированы такие процессы, как загрузка топлива и уборка золы. В котлах такого типа есть бункер автоматической подачи топлива – транспортерный или шнековый. Чтобы горение было стабильным, топливо должно быть однородным по составу и размерам. Преимущества таких котлов: высокий КПД (до 85%), длительность работы, ограниченная емкость бункера, предназначенного для автоматической подачи, и однородность топлива обеспечивают возможность точной настройки процесса горения. Среди недостатков: высокая цена, зависимость от энергии, необходимость отдельного помещения, отдельного пожаробезопасного золоприемника, а также – квалифицированного обслуживания.

Автоматический твердотопливный котел

Котлы длительного горения

Еще один тип котлов, которые использует отопление загородного дома твердым топливом, это котлы длительного горения. Здесь специальными приемами поддерживается длительное горение. Такое горение может быть обеспечено двумя системами: канадской системой котлов Булерьян и прибалтийской системой Стропува. Булерьян – это двухкамерная печь горения дров, которая разделена горизонтально. Внизу осуществляется тление, газы идут в верхнюю камеру, там перемешиваются с вторичным воздухом через жиклер, после чего топливо дожигается. Стропува – это высокая бочка до 3 м высотой, наполненная дровами и накрытая подвижной крышкой с дымоходом. Сначала дрова поджигают, после чего они экономно горят, нагревая носитель тепла по рубашке бочки, подача воздуха регулируется в автоматическом режиме.

Котел длительного горения

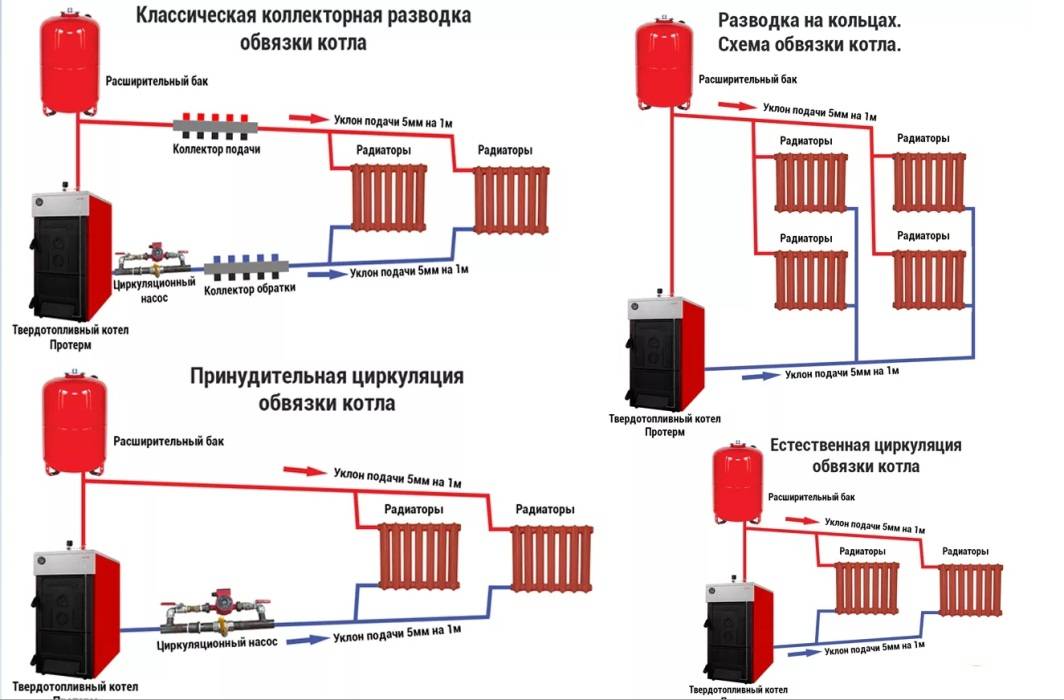

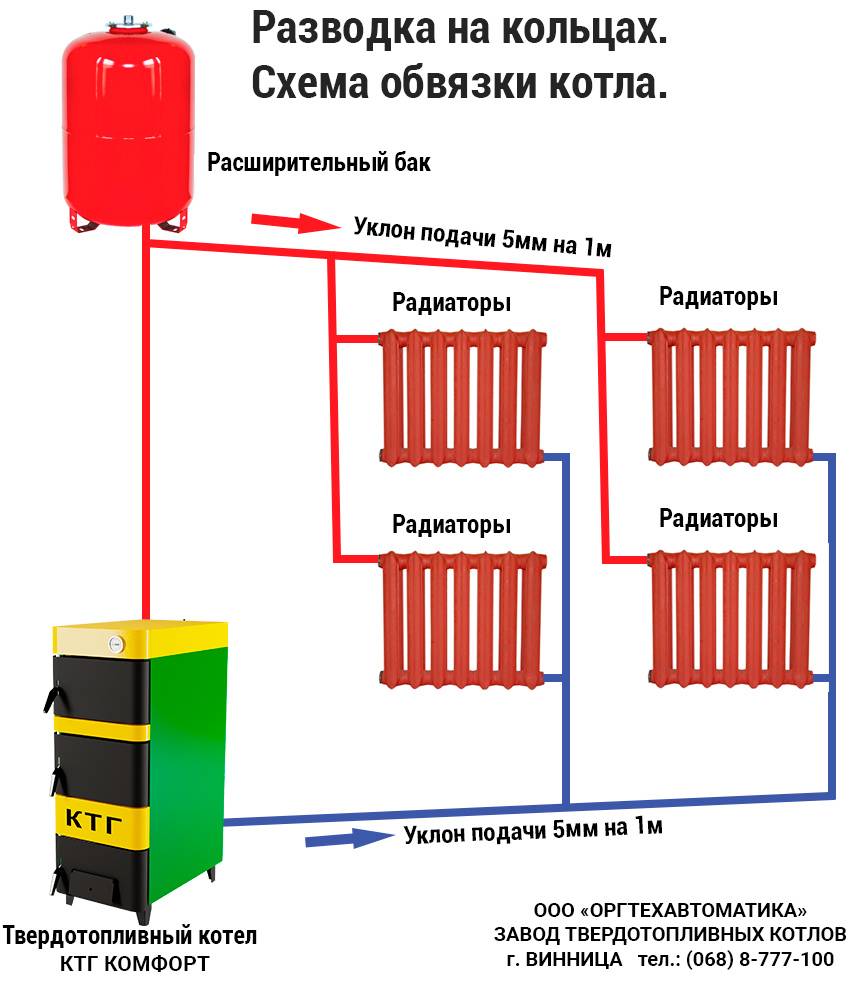

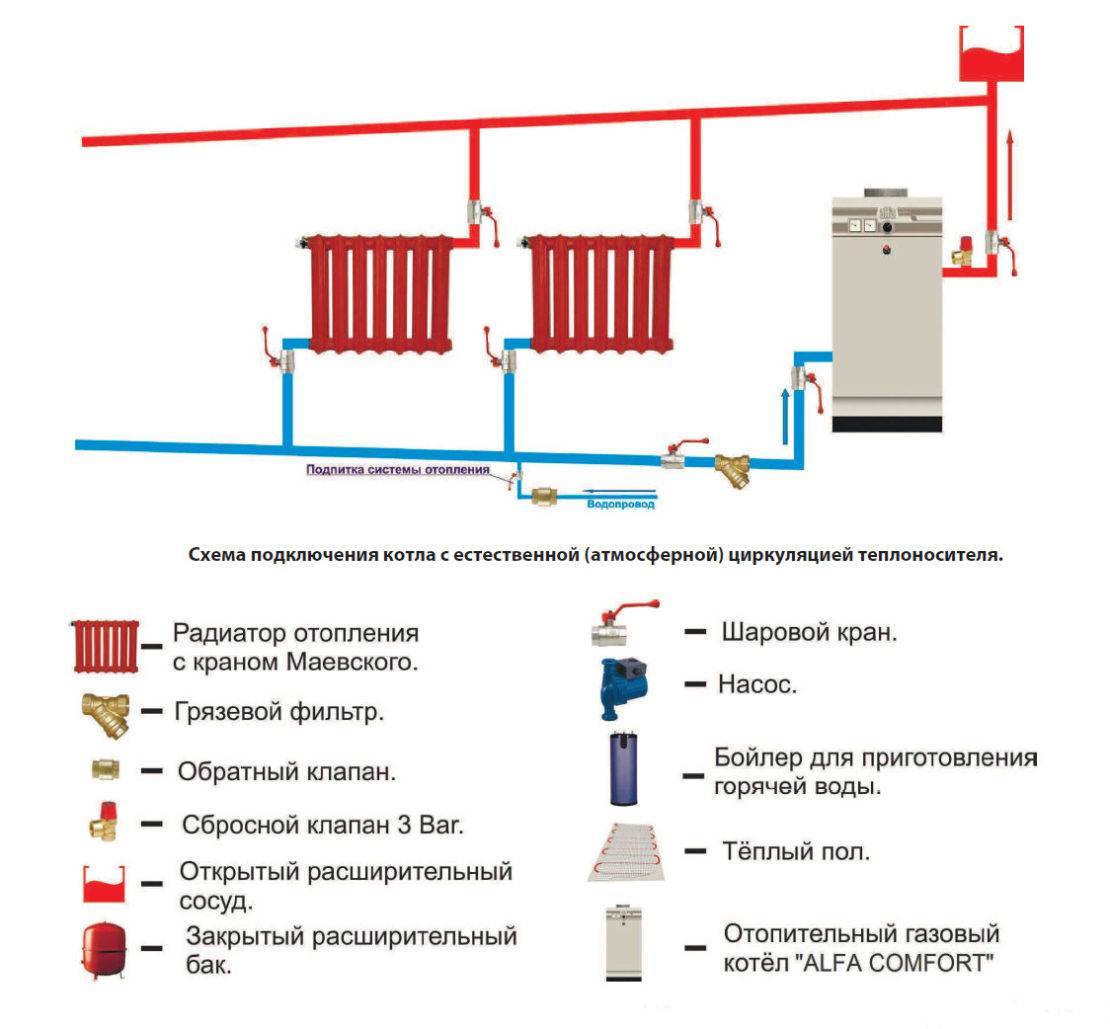

Комплектация открытой сети

Для сборки контура открытого типа понадобятся следующие элементы:

• нагревательное оборудование;
• трубопроводы;
• расширительный бак атмосферного типа;
• отопительные приборы;
• насосное оборудование понадобится только для водяного отопления открытого типа с насосом;
• сливной вентиль;
• кран для заполнения сети теплоносителем.

Котел

Открытые контуры могут работать с котлами следующих видов:

1. Нагревательное оборудование на газе целесообразно использовать в регионах, где есть газовые магистрали. Газовые котлы самые экономичные, но они устанавливаются после получения разрешения в газовой службе.
2. Твердотопливные агрегаты работают на дровах, угле, пеллетах или брикетах. В продаже есть котлы длительного горения, которые отличаются экономичностью, эффективностью, не требуют частой загрузки топлива.
3. Электрические нагреватели используются не так часто, потому что энергоресурсы довольно дорогие.
4. Агрегаты комбинированного тип могут работать на двух разных видах топлива, что позволяет сделать работу оборудования энергонезависимой.

Циркуляционный насос

Если сравнивать естественную и принудительную циркуляцию, то последняя намного лучше, потому что повышает эффективность системы отопления. Несмотря на потребление электроэнергии насосом, наблюдается экономия энергоносителя, который использует котел.

Насосное оборудование подбирают по диаметру труб в месте врезки, напору жидкости и производительности

При выборе насоса обращайте внимание на его технические характеристики

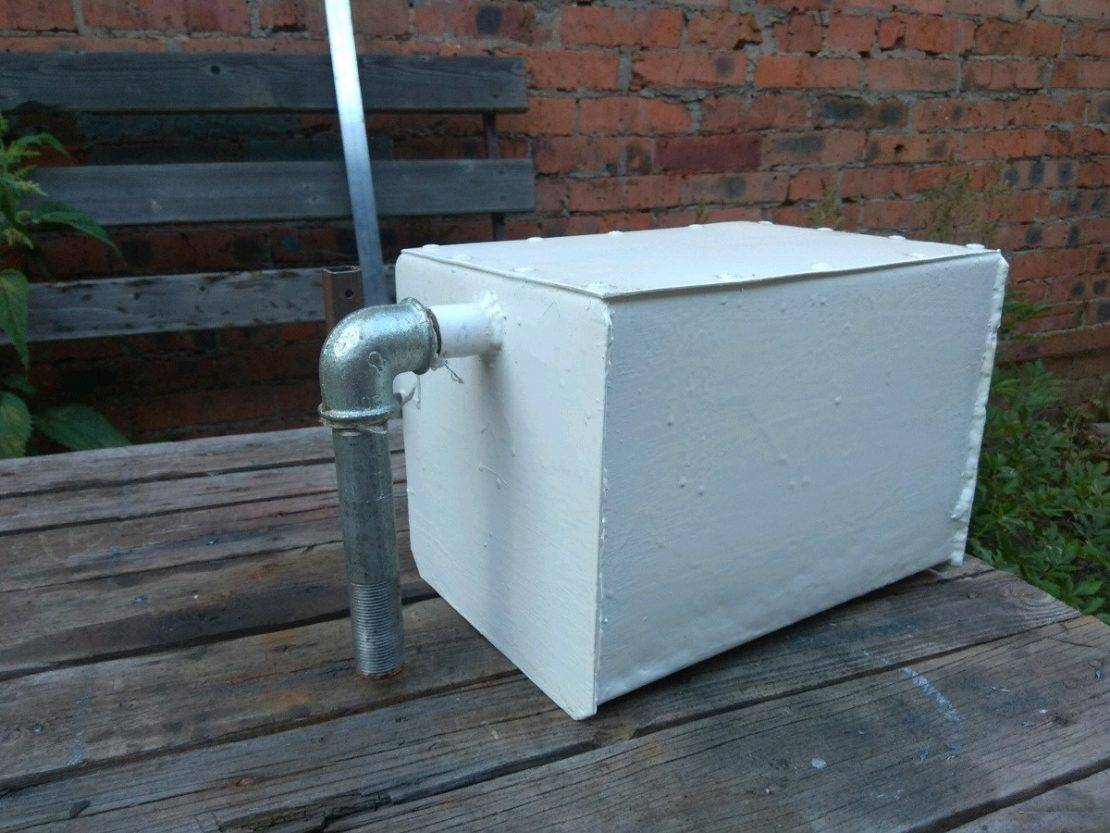

Расширительный бак

Расширительную емкость можно изготовить самостоятельно или купить. Бак из нержавеющей стали укомплектовывается открывающейся крышкой для контроля уровня теплоносителя. В верхней части емкости устанавливается патрубок для стравливания лишней жидкости.

Расширительный бак можно устанавливать в следующих точках сети:

• на удаленном стояке;
• в самой высокой точке системы;
• на обратном трубопроводе;
• вместе с насосным оборудованием, которое установлено на трубах подачи.

Радиаторы отопления

Открытое отопление может работать со следующими видами отопительных приборов:

1. Чугунные батареи идеально подходят открытым системам, потому что обладают большой инертностью, что обеспечивает экономию энергоносителя.
2. Стальные радиаторы с антикоррозионным покрытием легкие и недорогие, но от их использования лучше отказаться. Прибор быстро остывает, что приведет к частой работе нагревателя, перерасходу энергоносителя.
3. При выборе алюминиевых приборов отдайте предпочтение агрегатам с антикоррозионным покрытием. Они ценятся за долговечность, хорошую теплоотдачу, малый вес и привлекательность.
4. Самые дорогие биметаллические приборы. Они объединяют в себе достоинства стальных и алюминиевых приборов, но совершенно лишены их недостатков. Но их лучше использовать в централизованных сетях с высоким давлением.

Трубы

Для естественного тока теплоносителя понадобятся трубы большого диаметра.

Можно применять трубопроводы из следующих материалов:

• стальные трубы почти не используются из-за сложности монтажа и большого веса;
• трубопроводы из меди самые качественные и долговечные, но они очень дорогие;
• металлопластиковые трубы сами по себе неплохие, но они соединяются на фитингах, которые часто дают протечки;
• лучше выбрать элементы из сшитого полиэтилена с защитой от окисления и армированием;
• есть еще один недорогой и практичный вариант – полипропиленовые трубопроводы с армированием с помощью стекловолокна.

Характеристики

Большинство присутствующих на современном рынке водогрейных котлов на дровах обладают следующими эксплуатационными характеристиками:

• Мощность. Этот показатель зависит от объема теплообменника, объема камеры сгорания и материала, из которого изготовлены стены топки. Также, на показатели мощности котла оказывает непосредственное влияние расход топливного материала. Чем больше дров будет загружено, тем больше выделится тепловой энергии при их сгорании. Сколько нужно киловатт для обогрева частного дома? Чтобы узнать какая мощность требуется для обогрева того или иного помещения, необходимо воспользоваться следующим соотношением: для обогрева 10 м² помещения требуется 1 кВт тепловой энергии.
• Коэффициент полезного действия. Чтобы рассчитать КПД устройства, нужно знать скорость циркуляции теплоносителя, величину теплоты, отдаваемую дровами при сгорании, а также учитывать способ сжигания топлива. КПД отопительного оборудования длительного горения и пиролизных систем может достигать до значения 85-95%.
• Теплоноситель. В качестве теплоносителя в отопительных системах на дровах используется вода. В качестве альтернативного варианта допускается применение любых незамерзающих жидкостей.
• Предназначение. В зиму котел может быть использован как для отопления, так и для подогрева воды. Летом основным предназначением дровяного котла является приготовление горячей воды.

Достоинства и недостатки

Отопление на дровах характеризуется целым рядом неоспоримых достоинств, основными из которых являются следующие показатели:

• Незначительный вес отопительного оборудования. К дровяным котлам, в отличие от их аналогов, работающих на других видах топлива, не предъявляется каких-либо жестких требований относительно их конструктивного исполнения и места установки. Поэтому самостоятельно изготовленный котел может быть установлен в любой части загородного дома, хотя выделение под топочную отдельного помещения будет наиболее правильным решением.
• Автоматическая система регулирования. Минимальное количество комплектующих САР котла промышленного изготовления позволяет не только эффективно выполнять расход топливного материала, но и снижает вероятность отказа в работе при выходе из строя одного из приборов контроля.
• Универсальность. В дровяных отопительных котлах в качестве горючего можно использовать не только древесину, но и любую другую разновидность твердого топлива.
• Продолжительный срок эксплуатации. Дровяной котел прослужит своему хозяину не одну зиму. Сколько лет прослужит котел промышленного изготовления? Производители этой разновидности отопительного оборудования гарантируют не менее 15 лет безотказной работы.
• Простота обслуживания. В ходе выполнения работ связанных с техническим обслуживанием котла отопления частного дома, необходимо всего-навсего раз в год чистить зольник и дымоход.
• Приемлемая цена. Сколько нужно заплатить при покупке котла? Цена каждой конкретной модели зависит от количества присутствующих в данном оборудовании опций. Можно с полной уверенностью отметить, что каждый владелец частного дома может приобрести дровяной котел отопления без серьезного ущерба для семейного бюджета.

К сожалению, водогрейные котлы на дровах не лишены определенных недостатков. Данные недостатки относятся только к котлам на дровах, изготовленных кустарным способом. Один из них заключается в том, что в дровяном котле собственного изготовления невозможно автоматизировать процесс управления, поэтому владельцу подобного оборудования нужно загружать топливо в камеру сгорания вручную.

Второй недостаток – «прожорливость» самостоятельно изготовленного водяного котла. Для того чтобы эксплуатация данного оборудования в зиму обеспечивала комфортные условия проживания, необходимо создать большой запас дров. Сколько нужно дров для того чтобы их хватило на всю зиму? Расход топлива для каждого конкретного случая индивидуален. Количество запасаемых дров зависит от мощности устройства обогрева и площади отапливаемых помещений частного дома.

Котлы на дровах

Котлы, использующие дрова в качестве топлива, имеют простую схему работы, что упрощает их эксплуатацию и ремонт.

Основа конструкции — камера сгорания. В неё помещают поленья, затем их поджигают. По мере сгорания, топливо добавляют, а продукты процесса выходят через теплообменник.

Жаропрочные трубы прогреваются жаром, отдавая тепло корпусу печи, а затем — в помещение.

Под камерой находится подставка, собирающая золу. Эту часть устройства чистят 2—3 раза в неделю во избежание засорения. Остатки топлива можно сохранить для дальнейшего удобрения почвы.

Работу дровяного котла можно описать так:

• По мере сгорания, топливо выделяет жар, переходящий в теплообменник.
• Тепло передаётся носителям: корпусу печи либо водному контуру.
• Носители тепла прогревают помещение.

Тип отопления влияет на вид устройства. Обычная печь передаёт тепло в ту комнату, где расположена. Водяное отопление заключается в нагреве воды, которая обогревает дом через радиаторы. Воздушное отопление подразумевает вывод дыма через вентиляцию, шахта которой проложена вдоль комнат. Жар отдаёт тепло, а остывший теплоноситель покидает дом.

Достоинства:

• Низкая себестоимость устройства и топлива. Для обогрева помещений подойдут высушенные поленья из поваленных деревьев.
• Дровяное отопление не требует получения специального разрешения, как газовое.
• Дровяной котёл легко эксплуатировать. Достаточно разжечь огонь, периодически подкладывая топливо. Раз в два дня чистится подставка для золы. Каждые несколько месяцев прочищается дымоход.
• Дровяные котлы безопаснее газовых и электрических аналогов, так как выполнены из жаропрочных материалов.

Недостатки:

• Котёл требует ухода и присмотра. По мере сгорания нужно восполнять топливо, поленья надо запасать заранее. Подставку для золы и дымоход требуется чистить.
• Хотя дровяные котлы недороги, действительно качественная конструкция имеет высокую себестоимость.
• Для хранения топлива требуется отдельная постройка с низкой влажностью.
• Продукт сгорания, дым, оставляет за собой неприятный запах при наличии некачественной тяги.
• Некоторые печи громоздки, для них требуется увеличивать площадь дома.

Популярные модели устройств

Следует выделить известные и качественные марки дровяных котлов:

• НМК Сибирь-Gefest КВО 15 ТЭ.
• Protherm Бобёр 20 DLO.
• Буржуй-К МОДЕРН-12.

Первая модель имеет мощность достаточную для обогрева строения площадью 150 квадратных метров. КПД устройства — 70—75%. Котёл топят дровами либо каменным углём. Теплоноситель, полученный через сжигание топлива, имеет среднюю температуру в 70 °C. Теплообменник изготовлен из жаропрочной стали. Устройство оборудовано трубчатым электронагревателем мощностью 4 кВт. НМК Сибирь-Gefest КВО 15 ТЭ весит 115 кг и держит давление до 2 бар.

Вторая модель обладает лучшими показателями. Мощности достаточно для обогрева 190 квадратных метров, а КПД составляет порядка 90%. Температура теплоносителя регулируется напрямую, она находится в диапазоне от 30 до 85 °C. Теплообменник произведён из чугуна, состоит из нескольких секций и разделен на два хода. Высокий КПД Protherm Бобёр 20 DLO позволяет окупить стоимость прибора экономией топлива. Устройство оборудовано системами контроля температуры и давления.

Фото 2. Дровяной котёл НМК Сибирь-Gefest КВО 15 ТЭ. Устройство выполнено в сочетании черного и оранжевого цвета.

Буржуй-К МОДЕРН-12 — пиролизный дровяной котёл. Управление осуществляется вручную, хотя есть устройства с электроникой. Мощности достаточно для обогрева 120 кв. м. Стоимость котла обусловлена высоким КПД — 92% и возможностью работы на любом топливе: дровах, угле, торфе и прочем. Теплоноситель достигает температуры в 95 °C путём задействования компрессора. Наравне с предыдущей моделью, Буржуй-К МОДЕРН-12 оборудован системами контроля температуры и давления.

Стоимость

Цена дровяного котла зависит от заводских характеристик и компании-производителя. На нее влияют материал теплообменника и наличие электроники, автоматизирующей управление. Стоимость представленных моделей, в рублях:

• НМК Сибирь-Gefest КВО 15 ТЭ — 18 тыс.;
• Protherm Бобёр 20 DLO — 45 тыс.;
• Буржуй-К МОДЕРН-12 — 55 тыс.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

• труба и лист из стали толщиной 4 мм;
• профтрубы, прутья металлические сечением 2 см;
• электродоты;
• вентилятор;
• кирпичи огнеупорные;
• автоматический регулятор температур;
• крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

• бочка из металла (объем – 200 л);
• стальной лист толщиной 3-5 мм (для создания топки);
• металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
• труба Г-образной формы (диаметр – 20 мм);
• колосник;
• дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Котлы на электричестве

Самодельные котлы отопления для частного дома, питающиеся от электричества, не редкость. Простейший вариант — ТЭНы, которые монтируют сразу в отопительную систему, без котлов. Но более распространенными являются агрегаты, изготовленные из широкой трубы. При этом она должна быть съёмной для того, чтобы можно было подобраться к ТЭНу в случае необходимости.

Заслуживают внимания электродные агрегаты, в которых электрический ток пропускается через жидкость, содержащую соль. В результате хаотического движения ионов идёт выработка тепловой энергии. Но изготовить такой котёл сложнее, чем обычный ТЭНовый. Требуются знания электротехники и соблюдение мер по электробезопасности.

Бывают случаи, когда из-за неправильной сборки или монтажа такого агрегата возникал электродуговой пробой теплоносителя или накапливался легко воспламеняющийся электролизный газ в контуре системы.

Сборка котла по готовому проекту

Проще всего будет построить своими руками твердотопливный котел из кирпича. Его конструкция популярна и не требует сложных расчетов. Использовать такой котел можно сразу в нескольких целях, поэтому устанавливают их преимущественно на кухнях. Примечательно, что самостоятельно собрать такой агрегат смогут даже новички.

В процессе работы понадобится болгарка, сварочный аппарат с электродами, листовая сталь, кирпич, материалы для печного раствора, трубы и металлические уголки. Тем, кто никогда не держал в руках сварку, лучше всего выполнить резку деталей по чертежу котла на твердом топливе, а сварочные работы перепоручить профессионалу

Это важно, так как качество швов напрямую влияет на долговечность котла.

Положительный момент самостоятельного сооружения отопительного оборудования состоит в том, что можно подобрать размер твердотопливного котла и топки, а также рассчитать его мощность под конкретные нужды. Кроме того, в нем можно предусмотреть варочную поверхность или кирпичный свод, чтобы тепло аккумулировалось в процессе горения дров, а затем перераспределялось в систему отопления.

Теплообменник чаще всего делают прямоугольным, используя для этого прямоугольный профиль и трубы сечением 40-50 мм. Благодаря профилям облегчается стыковка труб, а швы получаются более прочными.

Критерии выбора

С основными понятиями разобрались, настало время озвучить дополнительные критерии, которые помогут оценить удобство в эксплуатации заинтересовавших вас моделей, добавят им индивидуальности.

Наличие наружного утепления. Именно внешняя термоизоляция позволяет снизить теплопотери при согревании помещения котельной, заметно замедляет время остывание котла. Также это позволяет загружать топку не раньше чем через 7-12 часов, отпадает необходимость в «холодной» растопке.

Количество колен в системе дымоотведения. Если дымоход котла прямой, его производительность равняется КПД небольшого комнатного камина. Тем более экономичным становится отопительный прибор, чем из большего количества частей составлен дымоход.

Система наддува. Наличие такого узла понижает требования к количеству колен дымохода. При этом котёл с высоким КПД отлично справляется с процессом, даже при явно слабой тяге. Приборы с конструкцией наддува требуют постоянного контроля за уплотнителями дверц топки, наличие самой незаметной щели гарантирует попадание дыма в жилые помещения дома.

Энергонезависимость Как способность работать в случае отсутствия электроэнергии. В таком режиме функционируют котлы, имеющие естественную циркуляцию теплоносителя. Тем не менее, такое оборудование имеет низкий коэффициент полезной деятельности, не отслеживает процесс горения, в отличие от агрегатов с энергозависимым автоматическим пультом управления.

Терморегулятор. В случае отсутствия терморегулирующего узла за системой придётся как следует приглядывать. При наличии современного терморегулирующего устройства одной загрузки топливной камеры при температуре возле 0°C хватит на сутки.

Наличие камеры сжигания отработанных газов с футеровкой. Если сравнить котлы с функцией футеровки и без нее, окажется, что первые сжигают на 25-45% меньше топлива при равной выходной мощности.Если твердотопливный котёл вы устанавливаете в целях экономии, то функция футеровки является обязательной.

Система безопасности котлового оборудования В интернете встречаются отзывы потребителей о случаях складывания стенок котлов внутрь. Такая ситуация возникает в случаях перегрева из-за нарушений условий эксплуатации. Поэтому берегите свой котел и продумайте систему безопасности.

Независимо от того, чем топить котел — углем или дровами циркуляция теплового агента совершается принудительно. Чтобы в случае нарушения циркуляции не произошло перегрева устанавливают охлаждающий теплообменник. Его встраивают в котёл, или устанавливают на выходе.

Внутри чугунных котлов невозможно поставить независимый контур охлаждения, поэтому монтируют его на выходе из устройства и снабжают термоклапаном, срабатывающим при достижении критической температуры.

Некоторые производители котлов применяют клапаны-отсекатели, блокирующие подачу топлива при перегреве.

Чтобы чувствовать себя на 100% уверенным в безопасной работе котельной смонтируйте в отопительной системе бак-аккумулятор. Он будет аккумулировать тепло, при необходимости передавать его на нагревательные приборы. Такая буферная емкость увеличит КПД котла, обеспечит автоматическое поддержание ровной температуры теплоносителя, снизит расходы топлива.

Вопреки бытующему мнению, складывает стенки котла совсем не чрезмерное давление, образуемое в гидрорубашке, оно как раз выпускается через подрывной клапан. Складывает стенки котла физическая способность металла расширяться, при этом происходит процесс в самом легком направлении, во внутрь. Запомните – нормальное давление для котла длительного горения 1,5 барреля, а предельно допустимая температура теплоносителя +95°C.

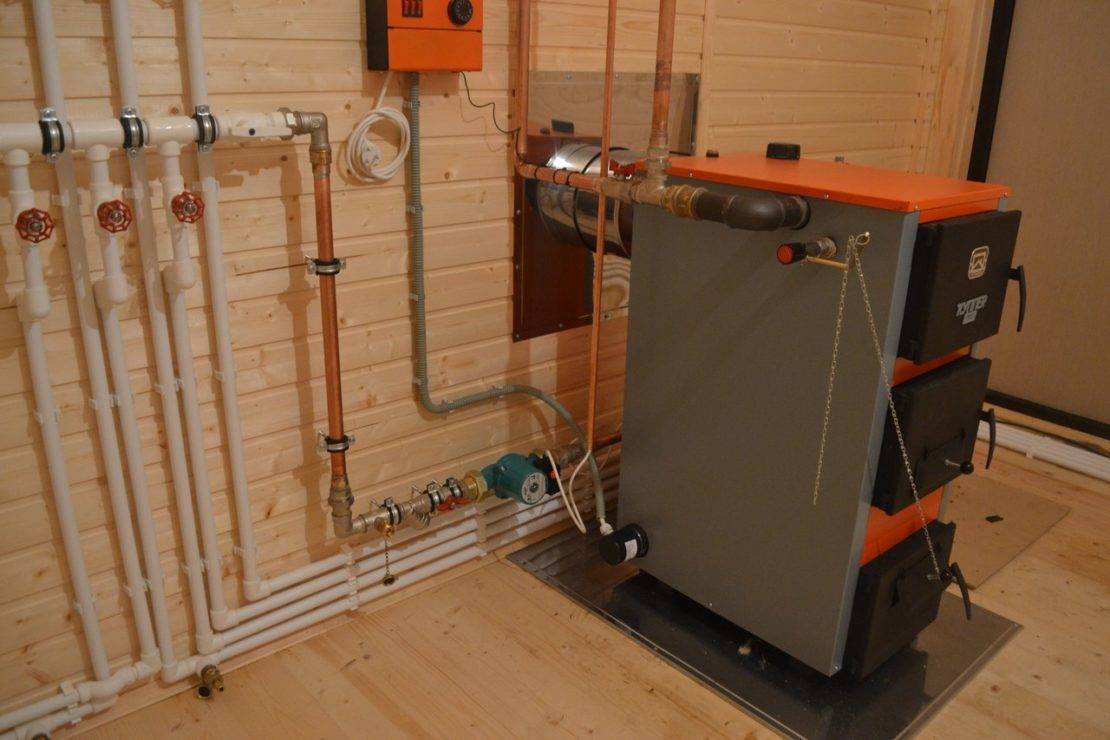

Требования к установке твердотопливных котлов

Твердотопливные установки необходимо размещать в сухом помещении. В зависимости от размера оборудования определяются параметры котельной. В среднем допускается площадь строения 7 кв.м. Кроме того, нужно место, где будет храниться топливо, защищенное от воздействия атмосферы.
Стены помещения нужно покрыть штукатуркой толщиной до 3 см или асбестом и листовым железом (до 8 мм). Если потолок котельной незащищён от огня, то расстояние между ним и верхней частью котла должно составлять от 120 см.
Оборудование нужно размещать на горизонтальном огнеупорном помосте толщиной около 7 см. Деревянное покрытие допускается только с наличием кирпичной кладки и стальным листом 3-4 мм или цементной стяжки толщиной до 5 см

Со стороны топочной камеры должна быть обустроена зона безопасности (до 40 см).
При установке твердотопливного котла в деревянном доме нужно уделить особое внимание защите деревянных конструкций. Помещение котельной нужно покрыть кирпичной кладкой.

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

• Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
• Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
• Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
• Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

• Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
• Высокая степень надежность и возможность работы в автоматическом режиме.
• Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
• Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

• Медленный нагрев отопительных приборов.
• Трудоемкость монтажа.
• Возможное замерзание воды в трубопроводах.
• Необходимость периодической чистки батарей отопления от твердых солевых наслоений.
