Как установить и использовать дренажный насос с поплавковым выключателем

Профилактические меры и регулярное обслуживание

Как видите, причиной износа деталей может стать и неминуемый износ, и нарушение правил эксплуатации оборудования. Чтобы аппарат служил дольше, старайтесь следовать рекомендациям производителя. Например, располагайте корпус так, чтобы всасывающее устройство находилось на определенном расстоянии от основания резервуара и не захватывало частички крупной фракции.

Хотя бы раз в году проверяйте исправность кабеля и внутренних частей, разобрав корпус насколько это возможно. Производите профилактическую чистку, которая увеличит срок службы деталей в несколько раз. Не путайте дренажное устройство с фекальным – оно не имеет специального измельчителя и не справляется с перемещением крупных включений.

Определяемся с задачами и выбираем

Для откачивания воды из колодца достаточно часто используется дренажный насос для колодца. Их применяют в тех случаях, когда колодезная вода не обладает высокой степенью загрязненности.
Здесь вопрос будет стоять и об объеме воды. Ведь есть маломощные насосы дренажные, которые не способны выдержать большую нагрузку,но в наше время уже и есть модели в которых предусмотрен сенсорный датчик для дренажного насоса.
Это более мощные агрегаты, но соответственно у них и цена на много выше. Рассмотрим особенности применения, разновидности, а также плюсы и минусы данных устройств.

Применение дренажных насосов

Давайте сразу разберем, что такое насос дренажный, сто он из себя представляет и где применяется.Подобные аппараты являются очень полезными при следующих обстоятельствах:

• В случае необходимости откачки воды после аварий,
• Когда уровень грунтовых вод поднимается достаточно высоко,
• В цокольных и подвальных помещениях при накоплении паводковых вод,
• В случае длительных и обильных осадков,
• Для очистки искусственно созданных водных объектов, например, бассейнов, для соответствия гигиеническим нормам их чистят при помощи дренажных насосов,
• Для организации орошения больших площадей капельным путем,
• Для декоративных фонтанов дренажные насосы используются для подачи к ним воды. Здесь часто применяется и насос дренажный с измельчителем.

Классификация дренажных насосов

Теперь посмотрим насос дренажный как выбрать правильно. Теперь определимся, для чего нужен насос и где его следует применять. Так же вы все можете увидеть и на фото. Подобные устройства можно разделить на две основные группы.

Погружные дренажные насосы

Эти устройства перед началом использования помещаются на дно очищаемого объекта. Они пользуются достаточно большой популярностью у дачников и хозяев частных домов, так как использование подобных аппаратов не сложно, их легко установить и заменить самостоятельно.
Помимо прочего погружные насосы имеют не очень высокую стоимость, что также является их сильной стороной. В зависимости от принципа действия устройств различают:

Погружные насосы

• Центробежные насосы погружного типа,
• Вибрационные насосы погружного типа.

Помимо уже перечисленных характеристик погружные дренажные насосы имеют и прочие особенности:

Достоинства

Недостатки

К достоинствам следует отнести Сравнительно малые габариты и небольшой вес, Долгий срок службы, в течение которой не требуется специализированного техобслуживания, Универсальность применения, например, для перекачки грязной и чистой воды, Сравнительно высокая производительность работы, Возможен автоматический режим, например, в канализации либо дренажных системах, Присутствует поплавковая защита, которая не допускает осушения.

У данного вида дренажных насосов существуют и свои недостатки: Не предусматривают возможности очищения воды в процессе перекачки. Также это может повлечь засорение систем, в которые подается вода. Это означает, что для водоснабжения подобный вид насосов лучше не использовать. Подобные устройства не в силах обеспечить высокий напор воды для колодцев. В среднем вода поднимается на 10 м, а максимально – не более 20м.

Поверхностные дренажные насосы

Это дренажный непогружной насос. Видео в этой статье покажет вам его работу. Такие устройства не опускают целиком, а помещают в воду только шланг. Они имеют свои положительные и отрицательные стороны.К плюсам поверхностных аппаратов можно отнести:

Поверхностный насос

Достоинства

Недостатки

Данная конструкция имеет ряд своих преимуществ: Высокая мощность водяного напора, который позволяет поднимать жидкость на несколько десятков метров, В виду того, что корпус насоса в жидкую среду не помещается, надежность такого типа устройств достаточно высока, Установить насос поверхностного типа можно и дома, что исключает необходимость проведения электричества к колодцу, Эксплуатация поверхностных насосов может быть непрерывной, Цена на такие устройства приемлема.

Недостатками насосов поверхностного типа можно назвать следующие: Использовать их в колодцах глубиной более 7 м невозможно, так как высота их всасывания невелика, Для эксплуатации насосов необходимо обладать определенными знаниями в области использования всасывающей магистрали, Поверхностные насосы издают большой шум при работе, что в некоторых случаях требует даже выделения отдельного помещения под расположение этого оборудования.

Классификация насосов по типу конструкции

Многообразие насосного оборудования делят на две категории: поверхностные и погружные агрегаты.

Модели поверхностного исполнения

Поверхностные агрегаты предназначены для установки над резервуаром. Корпус устройств такого типа размещается на ровной поверхности в сухом месте. Откачка воды осуществляется через опущенный в резервуар рукав: ПВХ трубу или резиновый шланг.

Поверхностные насосы мобильны и просты в эксплуатации: их удобно переносить по участку, устанавливая в нужном месте временно или стационарно

Любая модель поверхностного исполнения имеет две трубы:

• входная – обеспечивает поступление сточной воды из заполненной емкости;
• выходная – отводит стоки за пределы опустошаемого сооружения.

Функционировать такие приборы могут в автоматическом режиме. Для реализации автоматической работы к тумблеру включения присоединен поплавковый механизм, реагирующий на уровень жидкости в резервуаре.

Его погружают в откачиваемую жидкость вместе со шлангом. При поднятии воды выше определенной пометки срабатывают датчики поплавка, распоряжающегося запуском насоса.

Главными достоинствами агрегатов погружного исполнения являются:

• простота установки и демонтажа;
• обслуживание устройства сводится лишь к своевременной чистке и смазке деталей.

Но такие агрегаты не пригодны для глубоких источников. Они рассчитаны на работу при высоте всасывания в пределах 8-12 м.

Следует также учитывать, что при подключении такого насоса к канализационной системе, нужно точно знать сечение трубопровода, поскольку агрегат присоединяется к ней с помощью патрубков.

Галерея изображений

Фото из

Дренажники для устранения аварий

Поплавковый выключатель насоса

Прочный стеклопластиковый корпус

Подключение водоподающей трубы

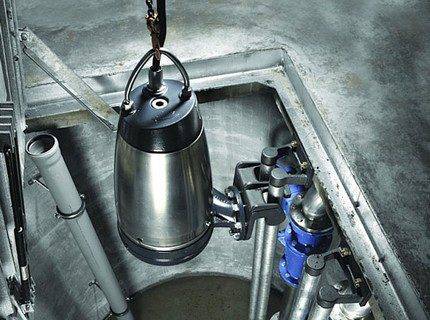

Погружные дренажные устройства

Приборы погружного исполнения действуют практически так же, как работают и поверхностные дренажные насосы. Но они больше предназначены для откачки воды из глубоких траншей или чистки колодцев.

Перекачка сточных вод осуществляется самим насосом без задействования шлангов и патрубков. Расположенный в днище насоса сетчатый фильтр защищает элементы агрегата от твердых пород грунта, песка и нерастворимых частиц.

Максимальная глубина погружения насосов у разных моделей обычно не превышает и 50 м. Но их нельзя задействовать при опустошении мелких резервуаров и водоемов, глубина которых не достигает 20 м. Для возможности работы погружных устройств в неглубоких траншеях, приходится применять дополнительное охлаждение двигателя водой.

Погружные агрегаты устанавливают на дно резервуара, а вода засасывается непосредственно через решетку, размещенную в нижней части корпуса

Глубина установки агрегата зависит от типа резервуара. Но существует простая закономерность: чем ниже расположен погружной насос, тем легче с ним будет работать.

Среди основных достоинств устройств погружного исполнения стоит выделить:

• высокая мощность и производительность в сравнении с поверхностными агрегатами;
• возможность осушения глубоких резервуаров в несколько десятков метров;
• тихий ход – погруженные в емкость агрегаты в процессе работы практически не производят шума.

Особенностью установок этого типа является то, что они работают автоматически. Оснащение устройства поплавковым механизмом или пластиковым пузырем обеспечивает бесперебойную работу помпы в автоматическом режиме. Он отключает двигатель насоса при достижении заданного уровня воды.

Наличие поплавкового выключателя особо актуально при необходимости откачивания жидкости из медленно заполняемых резервуаров

Постоянная работа устройства под водой требует надежной изоляции автоматики и герметизации электродвигателей прибора. Поэтому при изготовлении агрегатов погружного исполнения используются только стойкие к коррозии материалы, которые способны выдерживать механические повреждения.

Материалом изготовления для узловых деталей в зависимости от предназначения и воспринимаемых нагрузок могут выступать:

• полимеры и конструкционные пластмассы;
• электротехнические, легированные и углеродистые сплавы и стали.

В дорогих моделях для герметизации электродвигателя прибора используются сальники, выполненные из керамических манжет, либо же с масляным замком.

Единственным недостатком погружных устройств является то, что для обслуживания и ремонта дренажного насоса, его приходится извлекать из резервуара на поверхность. Да и за счет герметичности корпуса их довольно проблематично обслуживать и ремонтировать.

Причины возникновения поломок

• Неправильная эксплуатация прибора. Следует различать дренажник от фекальника, хотя на первый взгляд они похожи. Использование первого для выкачивания канализационных стоков недопустимо. Прибор служит только для откачки условно чистой воды. Неправильное использование часто приводит к поломке агрегата. Постоянное включение и отключение с интервалом меньше одной минуты – пагубно влияет на мотор и подшипники.
• Повреждение кабеля. Питающий кабель – один из основных элементов помпы. Без него ничего работать не будет. Обрыв или преломление шнура приведет к обесточиванию агрегата. Кабель можно заменить самому, главное – выбрать верное сечение и количество жил. Нельзя проводить ремонт шнура только в месте КЗ. Лучше заменить его полностью, от вилки до насоса.
• Редкий осмотр и неправильное обслуживание. Любой прибор нуждается в техническом контроле. Дренажник осматривают на предмет дефектов раз в полгода. Если агрегат находится в воде постоянно, то доставать его следует раз в квартал. Во время осмотра проводятся процедуры по смазке подшипников, протяжке фиксирующих болтов и гаек. Игнорирование данных действий приведет к поломке основных узлов прибора – потребуется ремонт дренажного насоса.
• Работа агрегата всухую. Насос не должен работать без воды. Только в погруженном состоянии его можно включать в сеть. Хозяева оставляют агрегаты без присмотра, откачав всю воду, помпа не перестает работать, двигатель перегревается, и оплетка моторного отсека слипается между собой. Происходит короткое замыкание – устройство полностью сгорает, что приводит к значительным денежным затратам на дорогостоящий ремонт.
• Неверно выбрана среда работы устройства. Существует мнение, что дренажник пригоден к откачке даже жидкости с высоким содержанием ила и глины. Конечно, это не так. На первых парах мотор справится с натуженным плотным слоем ила, но впоследствии движение густой фракции по шлангу будет создавать дополнительное сопротивление двигателю. В конце концов агрегат перестанет работать. Мелкая галька губительна для крыльчатки. Мощности прибора хватит, чтобы затянуть гальку в рабочее колесо, но вращение прекратится после попадания камней в шнеки миксера.
• Неправильная установка агрегата. Нужно помещать в емкость или водоем, опуская корпус с поплавком на глубину. Необходимо помнить, что погружать прибор и ставить его на дно недопустимо.
• Заводской брак. С этим явлением ничего сделать нельзя. Совет только один – не выбрасывать документы и чек на купленный товар.
• Нарушение герметичности корпуса. Опуская прибор на глубину или в емкость для выкачивания жидкости, недопустимо бросать его или резко топить. Удар о камень или стенку резервуара приведет к образованию трещин в стыках или стенке насоса. Внутрь попадет вода, и двигатель сгорит или придет в негодность.

Обзор дренажных насосов со встроенным поплавком

Дренаж в переводе с французского означает «удаление воды». Это может делаться как естественным путем, так и принудительно. В последнем случае используются разнообразные механизмы, к которым относятся и дренажные насосы со встроенным поплавком.

Все они отличаются конструктивными особенностями, которые зависят от специфики их применения.

Наиболее известными являются дренажные насосы погружного типа. Такая модель снабжена поплавком, который обеспечивает автоматическое переключение режима «вкл/выкл». Изделие используется для перекачки жидкостей с одного уровня на другой, для осушения емкостей или затопленных помещений, подачи воды в систему водоснабжения с глубины (колодец, скважина, естественный водоем).

Разновидности и цены

Как следует из названия, такие приборы находятся непосредственно в жидкой среде. Исходя из особенностей конструкции, могут перекачивать как чистую воду, так и жидкости с присутствующими в них твердыми фракциями. В последнем случае применяются насосы, имеющие специальные ножи для измельчения различных примесей (фекальные модели). По принципу работы подразделяются на вибрационные и центробежные.

• Хорошо себя зарекомендовали изделия Grundfos (Дания). Служат для работы с чистой или слегка загрязненной жидкостью. Стоимость – от 8 860 рублей. К этому же классу относятся изделия Vigila 100 MCA, стоимость которых – от 5 621 рублей. Правда, они более «нежные», поэтому применяются для работы с жидкостями, не содержащими крупных фракций или длинных волокон (до 7 мм). Для перекачки грязной воды с частицами до 34 мм служат испанские дренажные насосы DRAINEX 100. Цена – от 18 000.
• Представителями этого же типа изделий являются, например, испанские дренажные (фекальные) насосы c выключателем поплавковым DRAINEX 200. Они способны перекачивать жидкости с содержащимися в них различными крупными частицами. Модели с литерой «А» снабжены поплавками для их автоматического включения/выключения. Цена начинается от 26 036.
• Насосы DRAINCOR 180 снабжены специальным механизмом-измельчителем. Целесообразно использовать для работы в различных очистных, канализационных системах. Цена – от 47 796 рублей.

Могут или частично, или полностью находится в жидкости. Используются для осушения помещений, контейнеров, колодцев и тому подобное. Они стоят дешевле. Например, цена известных моделей Unipump SUB начинается с 2 500 рублей. Они имеют небольшую производительность, поэтому более подходят для бытового применения.

Забирают жидкость из резервуара при помощи шланга, сами же не в нее не погружаются. Но их использование ограничено глубиной емкости – не более 9 м. Однако при помощи монтируемых эжекторов можно ее увеличить.

Электронасосы со встроенным датчиком уровня (поплавковым выключателем) этого типа значительно проще монтировать и обслуживать, так как они располагаются на поверхности. Плюс к этому, имеют небольшие размеры, поэтому их можно использовать для установки в любых местах. Вихревые чаще применяются для регулирования давления в системе, а центробежные целесообразно использовать для забора воды с глубины (из скважин, колодцев, шахт). Могут быть как горизонтального, так и вертикального исполнения.

Цена таких насосов начинается с 2 045 рублей.

Нужно знать, что один и тот же насос способен выполнять различные функции. Это нужно учитывать при выборе той или иной модели.

Обзор дренажных насосов со встроенным поплавком Какой выбрать дренажный бытовой насос со встроенным поплавком? Что могут посоветовать эксперты, важные критерии оценки, стоимость насосов.

Как правильно выбрать канализационный насос

После ознакомления со всеми существующими видами и подтипами насосов следует выбрать наиболее оптимальный вариант

Важно обратить внимание на несколько пунктов перед покупкой:

1. Качество агрегата и производительность.
2. Материал, из которого он сделан.
3. Цена.
4. Наличие измельчителя.
5. С какой целью приобретается данное устройство.

Качество агрегата и производительность имеет большое значение – эти характеристики показывают, сколько фекальных масс может перекачать агрегат за определенное время. Наименьший показатель – 5 кубов за 60 минут. Наибольший – 48. Для частного дома подойдет средний показатель – 9-13 квадратных метров за 60 минут.

Наличие измельчителя также играет немаловажную роль при выборе аппарата. Если в сточных водах есть мусор, лучше купить насос с измельчителем и сеткой.

Также учитывается при выборе агрегата следующее:

• максимальный напор и высота подъема;
• рабочая температура;
• наличие автоматики;
• электроснабжение и материал корпуса.

Дополнительно можно приобрести дистанционное управление, также систему-автомат. Все зависит от желаний покупателя. За дополнительную цену можно увеличить функциональность агрегата.

Максимальный напор и высота подъема

Напор определяет максимальную высоту подъема. Есть вертикальная и горизонтальная напорная магистраль. Чтобы высчитать максимальный напор, высчитывают расстояние по горизонтали, делят на 10, затем плюсуют эту цифру с длиной метража по вертикали от края до двигателя насоса.

Но прежде чем рассчитать определенную цифру, следует учитывать несколько нюансов:

• температуру воды;
• количество и размер примесей в жидкости;
• материал и диаметр труб;
• атмосферное давление;
• скорость движения фекальных масс в трубах.

Следует обратиться к специалисту, если отсутствует схема канализационных стоков. Он поможет подобрать оптимальный вариант, чтобы не ошибиться в диаметре трубы или мощности двигателя.

Рабочая температура

Канализационные агрегаты делятся на два вида:

1. Для холодной воды.
2. Для горячей воды.

Если в сливную яму выливают только воду низких температур, оптимальным считается первый вариант. Тем более, он имеет стоимость ниже аппаратов для горячей жидкости. Обычно горячая жидкость попадает в канализацию только при экстренных ситуациях. Одна из которых – аварийный сброс из системы отопления.

Наличие автоматики

Наличие автоматики включает и выключает двигатель насоса самостоятельно. Вручную этого делать не надо. В идеале в комплект насосного агрегата должно входить следующее:

• поплавок;
• измельчитель;
• термореле.

Поплавок способен определять уровень жидкости в стоках, в когда вода сливается до минимума – двигатель автоматически выключается. Измельчитель действует в качестве самоочищения системы. Термореле регулирует температуру. Чтобы предотвратить перегрев и поломку двигателя, термореле отключает подачу электричества, когда в стоки сливают воду повышенной температуры.

Автоматика позволяет предотвратить поломку двигателя и его замену в будущем – наличие поплавка, измельчителя и термореле значительно сэкономит финансы, сократит количество поломок. Погружные агрегаты сложно достать наружу для починки или профилактики. И попросту «выдергивать» двигатель из-под жидкости специалисты не советуют.

Электроснабжение и материал корпуса

Запустить разные виды канализационных насосов можно от трехфазной или однофазной сети. Однофазная дешевле, а для сохранения двигателя от скачков напряжения лучше приобрести стабилизатор или специальный переносной генератор, и подключить насос к нему. Если расстояние слишком большое, понадобится прочный корпус, который будет защищать двигатель от резких перепадов температур, мороза и дождя. Поверхностные насосы для частных домов рекомендуют приобретать с мощным корпусом.

Для трехфазного также потребуется дополнительное оборудование, которое предотвратит поломку – пульт управления. Эта деталь защитит от перекоса фаз в электросети.

Надежным считается корпус из металла. Но его сложно установить – он тяжелый, понадобится дополнительная пара рук, если двигатель погружной или полупогружной. Пластик дешевле, но по срокам эксплуатации уступает чугуну и нержавейке.

Можно выбрать корпус из пластика, а рабочие детали из металла. Для частного дома оптимальным вариантом считается поверхностный или погружной аппарат с небольшой мощностью. Чтобы организовать отвод стоков на даче, лучше применить насосную станцию.

1 Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

• контроль за работой главной помпы;
• контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
• датчик уровня;
• датчик перелива.

Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам,
вплоть до короткого замыкания.

1.1
Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

1.2
Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

• плавающий корпус из пластика;
• электрический переключатель;
• рычаг для контактов переключателя;
• стальной шарик;
• три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны,
они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.

В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты.
Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.

Характеристики поплавкового выключателя для контроля за уровнем воды:

• степень защиты от проникновения IP – 68;
• напряжение сети 220 вольт плюс-минус 10 процентов;
• диапазон рабочей температуры от 0 до +60°C
  ;
• 8 ампер – максимально коммутируемый ток для реактивной нагрузки;

1.3
