Как сделать дренажный колодец из покрышек своими руками

Эксплуатация и обслуживание

Если вы изготовили самодельный септик, то для продолжительной эксплуатации крайне важно производить время от времени его обслуживание. Прежде всего рекомендуется проверять уровень стоков

Это важно, чтобы поддерживать емкость в рабочем состоянии. Если через какое то время вы заметили, что данного объема на частный дом не хватает, можно выкопать вторую емкость и модернизировать существующий приемный колодец.

Если необходимо, то выполняется откачка воды. Можно подождать, пока крупные частицы осядут и откачать все фекальным насосом. Если имеется отстойник и стоки сравнительно чистые, то воду можно использовать для полива огорода. Но в этом случае должен быть слив только серой массы, исключив фекальную. Схема изготовления подобного септика была подробно описана выше.

Когда откачать возможности нет, то можно использовать специальные бактерии, которые будут расщеплять и растворять всевозможные стоки. Или вызвать машину для откачки, если объем стоков большой.

Плюс ко всему в процессе эксплуатации возникает потребность проверять герметичность соединения колес

Это очень важно, чтобы исключить вероятность загрязнения окружающей среды

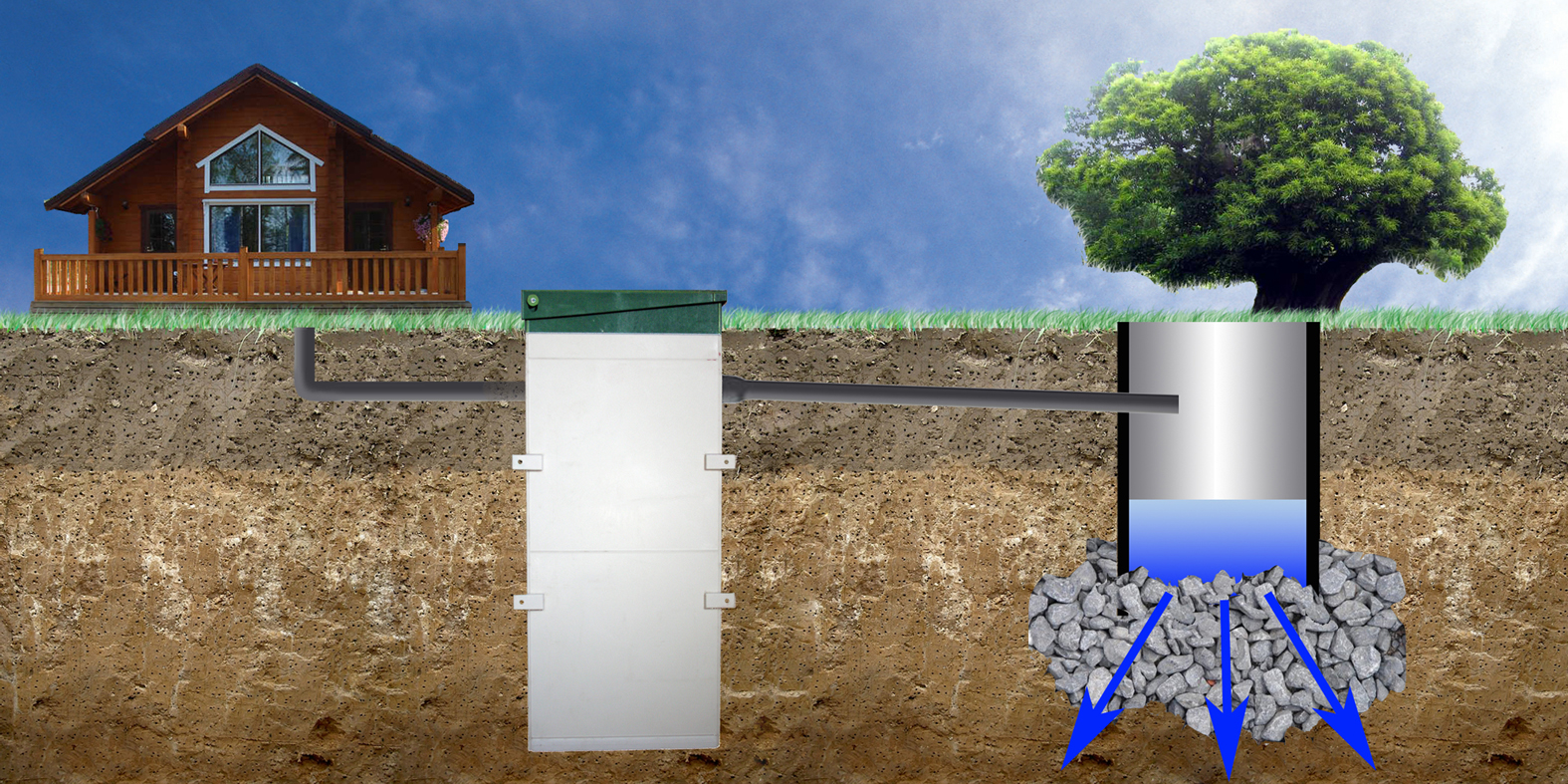

Что представляет собой фильтрующий (перфорированный) колодец для септика, ливневой канализации, дренажа

Фильтрационный колодец — это специальная конструкция, которая расположена под землей, предназначена для очищения сточных и бытовых вод, а также отведения сточных вод после септика. Нередко фильтрационный колодец используют как стационарную постройку.

Назначение

Фильтрующий колодец необходим в следующих ситуациях:

  • количество сточных вод на конкретной территории менее 1 м³. В данном случае функциональное предназначение колодца — водоотвод. Он ее с успехом осуществляет;
  • объем воды больше заявленного выше порога. Колодец как стационарное сооружение, не может полностью очистить воду. Для этой цели устанавливают септик. Задача фильтрационного колодца — вторичная очистка.

Обратите внимание! Насколько качественно справится со своей работой колодец — зависит не только от самой конструкции, но и от грунта. Лучший результат там, где почва песчаная или торфяная

Принцип действия

Как работает система? Технологический процесс стандартного фильтрующего сооружения довольно простой. Вода по специальной трубке из септика попадает в отстойник — резервуар. Через некоторое время все примеси и фракции оседают на дне камеры.

Далее воду прогоняют через фильтры. Там она проходит повторную очистку и только затем попадает в грунт.

Конструкция

В качестве очищающего материала используют:

  • мелкий гравий;
  • кокс;
  • торф;
  • керамзит — диаметром не более 2,5 см.

Устройства имеют следующую конструкцию:

  • донный фильтр;
  • стенки;
  • перекрытие.

Рассмотрим все составляющие системы более детально.

Донный фильтр

Его задача — очистить жидкость до ее проникновения в почву. В месте, где она будет поступать из трубы канализации в фильтр, устанавливают щиток. Его делают из древесины, предварительно пропитывают антисептиком. Приспособление исключает размытие дренажного дна и равномерно распределяет всю жидкость по поверхности элемента.

В качестве сорбента для донного фильтра выступают:

  • камни;
  • мелкие фракции кирпича;
  • щебень;
  • керамзит.

Важно! Наполняют фильтр только мелкими фрагментами. Толщина засыпки — 100 -120 см

Учитывайте, что на верхней части фильтра через несколько месяцев появится осадок. Не устраняйте его с использованием средств бытовой химии — это может быть опасно. Проводите очистку насосом или купите специальные препараты. Чтобы колодец можно было почистить самостоятельно, не делайте его глубже 2,5 метров.

Стенки

Оптимальный материал для их строительства — кирпич, готовые кольца из бетона. Внутри них уже есть металлическая арматура — она делает конструкцию прочной и долговечной.

Как вариант — колодцы из металлических труб. Их недостаток — придется сверлить отверстия.

Перекрытие

Чтобы конструкция качественно очищала воду, потребуется сделать перекрытия и вентиляцию. Используют для этой цели трубу диаметром 10 см.

Выведите ее наружу и прикройте флюгером. Чтобы труба не портила дизайн, посадите рядом цветы или растения.

В перекрытии установите люк. Он должен иметь две крышки. Одна — нижняя — будет утяжелять конструкцию. Вторая — верхняя — обеспечивает несущую функцию.

Между ними проложите утеплитель — например — пенопласт или минеральную вату. Чтобы улучшить теплоизоляционные характеристики сооружения, сверху перекрытия также разместите слой защитного материала.

В чём отличие септика от выгребной ямы?

Людям, не особо сведущим, может показаться, что выгребная яма и септик — это разные названия одного и того же канализационного сооружения. Это в корне неправильно. Септик, в отличие от выгребной ямы, является более современным и модернизированным видом канализации.

Он состоит из двух, связанных между собой, резервуаров. Сточные воды по канализационной трубе попадают в первый — накопительный. В нём происходит первичная очистка: крупные частички оседают на дно и очищающие бактерии начинают их переработку. Во второй резервуар, который обычно несколько меньше, чем первый, попадают уже частично очищенные стоки, где продолжается работа бактерий. Примерно 95% всего объёма, попадаемого в септик, в конечном итоге выводится в виде чистой воды.


Схема стандартного двухкамерного септика с фильтрационным колодцем

Если сравнивать все характеристики выгребной ямы и септика, то станет понятным и очевидным бесспорное преимущество септической канализации. Она показывает гораздо большую эффективность.

Что учесть в работе?

Чтобы облегчить работу, мастера предлагают учесть несколько нюансов:

  • новичку проще работать с максимально изношенными покрышками, их легче гнуть, эта резина более податливая;
  • легче выворачивать шины с изношенным протектором;
  • резать шину «на глаз» не получится – нужна разметка;
  • для разметки перед разрезанием можно использовать мел или маркер;
  • если нужно разрезать шину, проще работать с предварительно подготовленной схемой;
  • для покраски можно использовать автомобильные, масляные, нитро- и эмалевые краски;
  • ни одна краска не будет держаться долго, если шина на момент покраски влажная.

О том, как сделать лебедя из шины своими руками, смотрите в следующем видео.

Обустройство дренажного колодца

Как сделать дренажный колодец своими руками? Этим вопросом задаются владельцы частного дома. В этом нет ничего сложного. Вы сейчас сами сможете в этом убедиться.

Для начала необходимо выбрать трубы для ливневой канализации, а также для септика, если, конечно, вы планируете установить и его тоже. Размер труб напрямую зависит от целей, для которых они предназначены:

  • Для смотровых колодцев будет достаточен диаметр от 35 до 45 сантиметров. Этого вполне хватит для того чтобы оценить состояние ливневой канализации или опустить руку со шлангом, чтобы промыть систему при необходимости;
  • Для септика и накопительного колодца потребуется труба большего диаметра от 50 до 70 сантиметров;
  • Если в процессе эксплуатации будет необходимость для проникновения человека внутрь ливневой канализации, то стоит выбрать размер труб начиная от 90 сантиметров.

Обустройство поглотительного дренажа

Обустроить поглотительный дренажный колодец своими руками не составит труда любому человеку.

  1. Первым делом следует вырыть яму.
  2. Далее дно котлована надо покрыть щебёнкой или другим подобным материалом.
  3. Следующим действием устанавливается труба, размер которой указан выше.
  4. Установленную трубу нужно до краев засыпать щебёнкой или любым другим подобным материалом.
  5. Пространство вокруг трубы также необходимо заполнить щебёнкой.
  6. Сверху дренаж накрывается геотекстилем и засыпается землёй.
  7. Дренажные воды в небольших количествах отлично будут уходить в грунт при помощи данного сооружения.

Схема поглотительного дренажного колодца

Монтаж накопительного колодца

Накопительный дренажный колодец своими руками обустраивается также относительно просто.

  1. Первым делом при обустройстве ливневой канализации необходимо вырыть яму под колодец и канавы для труб откачки воды.
  2. После того как котлован и канавы готовы, в трубе, которая будет телом колодца, проделываются отверстия для труб откачки воды. Как правило, в пластиковых трубах подобные отверстия уже имеются. Просто необходимо выбрать трубу с нужным количеством отверстий.
  3. Далее, необходимо обустроить дно колодца. Чтобы оно было более надежным, его можно пролить битумом.
  4. Следующим шагом устанавливаем трубу, которая будет служить дренажным колодцем. Чтобы защитить конструкцию от протеканий, места стыков колодца и дренажных труб следует обмазать битумом.
  5. Далее необходимо проложить трубы. Основания под них необходимо просыпать песком и щебнем.
  6. В последнюю очередь вся дренажная конструкция засыпается землей, на колодец устанавливается люк.

Виды и способы установки дренажных колодцев

Любителям свойственно зачастую путать дренажную гидросистему с ливневкой, устройство которой происходит у поверхности почвы. Детали дренажной системы, включая дрены, колодцы и трубы, должны залегать на уровне подошвы либо ниже, чем основание фундамента. Дренами называются гофрированные трубы, имеющие прорези по бокам. Отверстия подготавливаются для того, чтобы внутрь них попадали излишки влаги из почвы. Дренажные колодцы делятся на несколько основных типов:

  1. Поворотные. Устанавливаются одновременно с трубами, имеющими наибольший размер.
  2. Коллекторные. Располагаются в местах конечных точек системы труб.
  3. Смотровые. Монтируются на разветвлениях труб либо поворотах.
  4. Поглотительные. Предусматриваются на участках, откуда вода собирается в обычную канаву.

Диаметр поворотной конструкции должен быть таким, чтобы человеку можно было без труда попасть в колодец и осуществить ремонтные работы. Установка поворотных колодцев производится на участках, где имеются угловые соединения труб системы. Устройство смотровых колодцев для дренажа напоминает монтаж поворотных дренажных систем. Это облегчает подведение всех угловых, переходящих либо крестовых участков трубопровода.

Накопительные конструкции должны иметь дно, которое может быть сделано из бетонной плиты. Саму шахту необходимо как следует герметизировать, поэтому обустройство дренажного колодца производится с использованием джутового волокна, пропитанного смолой. При этом нет необходимости соединять в замок одно бетонное кольцо с другим. Такое сооружение требует регулярного ухода, связанного с откачкой воды, скапливающейся внутри резервуара. Для этого применяется специальный насос.

Предназначение дренажного колодца

Невозможно представить дренажную систему без колодца, который служит для сбора излишней воды со всей территории земельного участка. Конструкция должна обеспечивать естественное всасывание влаги в глубокие слои почвы. Для водоотведения предусматривается насос, выкачивающий влагу к отдаленным участкам.

Смотровой колодец для дренажа требуется для того, чтобы упрощать очистные функции системы. Основным предназначением коллекторного колодца является сбор воды. Накопительные (водоприемные) конструкции устанавливаются для накопления воды, которая поступает с ливневой канализации.

Количество смотровых колодцев в дренажной системе должно зависеть от площади, которой необходимо отведение грунтовых вод. Данный вид конструкции обеспечивает регулярную очистку всей системы дренажа, а также предупреждает различные нарушения в системе. Смотровой колодец обычно располагается в местах соединения труб, а также на поворотах системы. Обустройство общего дренирования почвы обычно производится возле дорожного кювета либо границы участка.

Колодец поглотительного типа предназначается для участков с небольшим количеством грунтовых вод. Дно сооружения обычно располагается ниже, чем уровень поверхности минимум на 2 м. Для улучшения процесса всасывания воды на дно насыпается щебень, битый кирпич либо камень.

Основное назначение дренажного колодца связано не только с пониженным уровнем воды, но и отведением стоков от земельного участка в грунт или в специальный накопительный колодезный резервуар. Сооружение не только позволит защитить постройки на участке от разрушения, но и предотвратит заболачивание грунта.

Дренажные колодцы из пластика не рекомендуется монтировать в грунтах, которые склонны к пучению и сдвигам. Единственным недостатком колодцев из бетонных колец считается необходимость применения специальной техники из-за большого веса используемого материала. По этой причине устройство дренажного колодца связано с большими финансовыми затратами.

Для создания фильтрующего сооружения следует прорыть траншею вдоль строения. Ее глубина должна быть ниже, чем основание фундамента. На дно следует насыпать щебенку либо кирпич, раздробленный на мелкие части. После укладки мембранной пленки вокруг конструкции снова насыпается щебенка. Далее используется защитный материал, укладываемый внахлест 100-150 мм. Сверху конструкцию следует засыпать песком и укрыть грунтом.

Как установить септик

Если используется пластиковый колодец, то все работы по выкапыванию и установке отвода можно выполнить самостоятельно. Пошаговая инструкция, как осуществляется монтаж септика:

Сначала производится очистка участка, где будет монтироваться колодец. Нужно позаботиться про отсутствие камней и другого строительного сора, который может навредить целостности емкости. Отмерьте расстояние от ворот и стены дома. Нужно отступить не менее 1 метра;
После выкапывается яма

Обращаем Ваше внимание, что она должна немного превышать размер колодца, чтобы его можно было замаскировать. Учтите также размеры люка или решетки – она не должна слишком сильно выступать из земли

Размер отверстия в среднем на 10–20 сантиметров превышает диаметр колодца;

На дно ямы устанавливается песчаная подушка, на неё насыпается щебень мелкой фракции;
Поверх подушки устанавливается септик, который при монтаже достаточно сильно прижимается к земле. Вокруг колодца также следует насыпать гравий. В особо холодных регионах делается глиняная пробка, которая будет согревать колодец естественным путем. Это хороший вариант оформления стока на даче;

Далее, в зависимости от типа емкости, нужно накрыть его тканью и землей или произвести врезку дренажных труб в емкость. Учитывая, что сброс отводов будет производиться под углом, отверстия дренов располагаются наверху системы. Чтобы учесть все углы и размеры отверстия для врезания, нужно заранее изготовить чертеж системы и произвести расчет.

Трубы и бочки для септика можно сделать самому, но лучше их купить, цена на дренажный смотровой или погружной колодец довольно низкая. Средняя стоимость системы в сборе в Москве – от 1500 рублей. Но можно выбрать варианты еще дешевле. Услуги по монтажу и доставке оплачиваются отдельно.

Дренажная система на дачном участке: правила организации

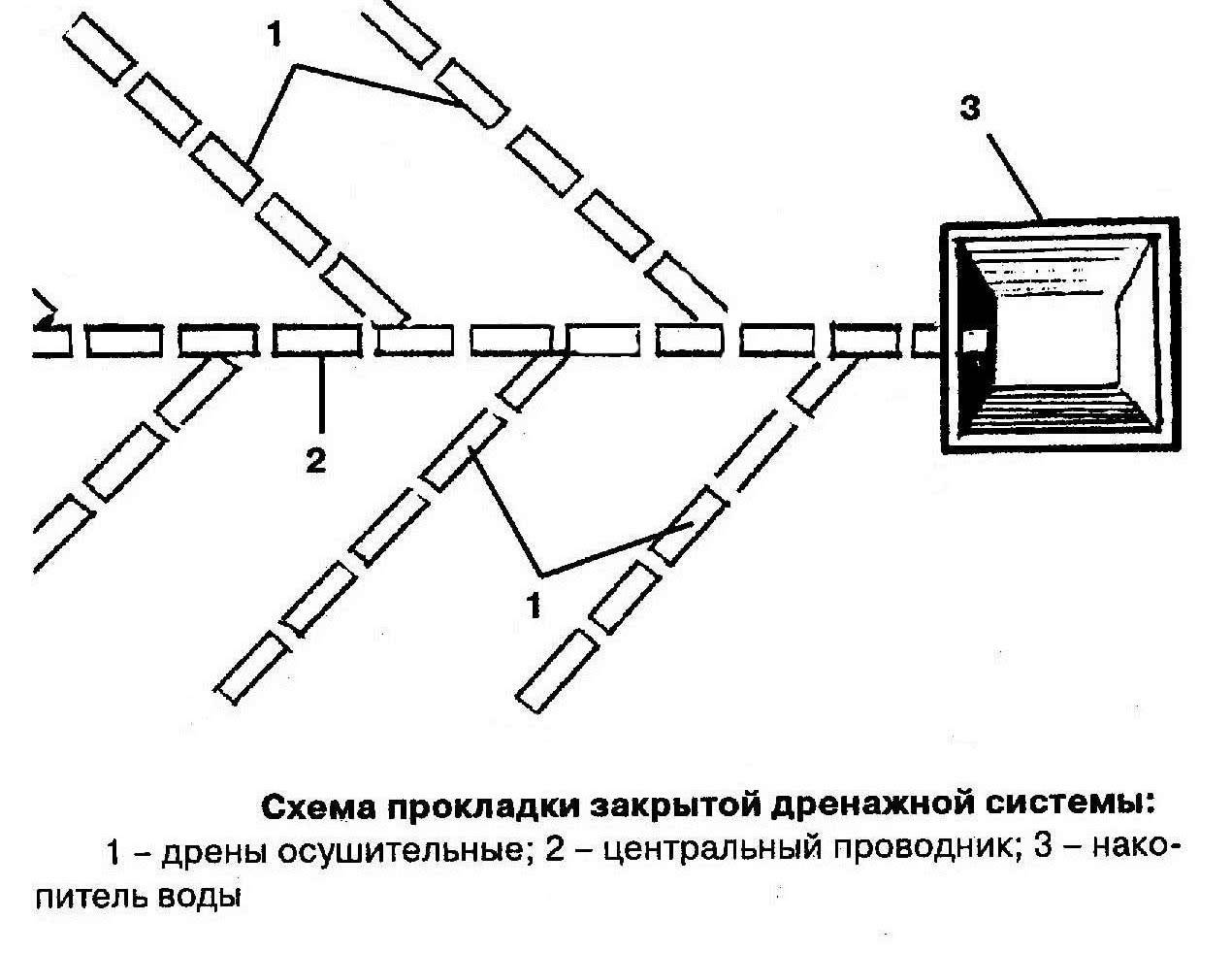

Простая схема разводки дачного дренажа

При планировании системы учитывают рельеф участка: ветки располагают таким образом, чтобы начало траншеи находилось в верхней точке, а сток – в самом низком месте. Кроме линейных отводов, есть смысл обустроить точечные водоприемники. Точки сбора рационально установить в небольших по площади естественных впадинах, где застаивается вода – обустройство точечного дренажа из покрышек займет меньше времени.

Чтобы правильно определить глубину, нужен простой анализ состояния грунта. Если уровень грунтовых вод постоянно высокий, а порода – тяжелая, со слабой проницаемостью, придется копать глубокие траншеи:

До 1 метра глубиной в зоне высадки фруктовых деревьев.

До 70 см – в местах обустройства грядок.

До 50 см – по периметру участка, по ходу дорожек.

Траншеи и открытые линии

Каналы, выкопанные на глубину более полуметра, считаются глубинными. Траншеи для регулировки уровня грунтовых вод оборудуют дренажной обоймой: трубой с перфорацией в обсыпке из щебня и геотекстильной обертке. Заменить покупные материалы можно подручными средствами:

Вместо готовых труб – покрышки

Старые шины разного диаметра выполнят функцию дренажной трубы.

Вместо щебня используют битый старый кирпич, гальку, керамзит, куски пенопластовых листов.

На геотекстиле желательно не экономить: полотно защитит дренаж от заиливания и разрушения плотной глиной.

Поверхностные каналы, глубиной до 50 см, оставляют открытыми, или оборудуют обоймой так же, как и глубинные траншеи. Вместо цельных колес в качестве трубы устанавливают куски (сегменты) покрышки. Засыпные материалы, которые нужны для дренажа, – песок и щебень.

Приемные дренажные колодцы

Стекающую по дренажным каналам влагу нужно отвести от осушаемой зоны и организовать точку слива. Если поблизости есть пруд, придорожный ров, то сброс воды осуществляют без строительства дренажного колодца. На самом участке обустраивают дренажные приемники – емкости без дна, установленные на гравийную или щебневую подушку. Вода из каналов после слива в колодец дополнительно очищается засыпным фильтром и отводится в грунт.

Вариантов обустройства стенок дренажного колодца – несколько:

Готовые пластиковые или бетонные изделия.

Заводской пластиковый резервуар

Самодельные дренажные колодцы. Материалы для сборки – покрышки или старые пластиковые бочки, кирпич.

Самодельный дренажный приемник

На перенасыщенных влагой породах устройства одного дренажного резервуара бывает недостаточно. Для сброса больших объемов воды, особенно если на участке есть септик, оборудуют дренажное поле: площадку с дренажным тоннелем для слива. Тоннели изготавливают из пластика в виде полусферических каналов, напоминающих разрезанную вдоль трубу. Самостоятельно канал также можно сделать из покрышек большого диаметра.

Материалы изготовления

Традиционный материал стенок дренажных колодцев – железобетонные кольца. Железобетон также используют как материал дна (диск из железобетона кладут на дно ямы, в основание будущего дренажного колодца) и крышки (с отверстием для люка). Железобетон довольно дёшев, прочен, долговечен.

Но, монтаж готового железобетона связан с привлечением подъёмной техники или большими трудозатратами, образующиеся при монтаже стыки бывает непросто герметизировать.


Монтаж железобетонных колец не обойдется без привлечения специальной техники Источник gidroguru.com

Монтируют эти конструкции обычно, предварительно вырыв большой котлован. А после установки первого кольца и монтажа асбестовых, керамических, чугунных или других тяжёлых и хрупких труб, его постепенно засыпают грунтом с помощью бульдозеров и экскаваторов.

Это довольно затратная и нарушающая верхний слой почвы технология. В последнее время всё чаще используют колодцы из пластика и композиционных материалов.

Устройство ливневой канализации

При укладке бетонного кольца или полимерной камеры создают песчано-гравийную подушку. При герметичном колодце под него укладывают бетонную плиту и обмазывают все битумом. Либо дренажная подушка делается более толстой. Даже при пиковых нагрузках ливневка должна справляться с потоком воды, поэтому нужны решетки и пескоуловители. Перепадный колодец будет принимать на себя главный удар воды, поэтому там необходим металлический лист. Это позволит не дать корпусу разрушиться.

Если отдано предпочтение пластиковой системе, то она укладывается быстрее. При установке 2-3-х колодцев можно остановиться на пластике, хотя бетонные кольца помогают сэкономить на покупке. Однако экономию перевешивает легкий вес пластика и простота обслуживания. Решить, какой именно материал выбрать дело заказчика.

Колодец для водоснабжения

Питьевой колодец предназначен для подъема на поверхность чистой грунтовой воды. С учетом этого он отличается значительно большей глубиной шахты (в среднем 12-15 м, но иногда и более 20 м). Конструкция его включает как подземную, так наземную (оголовок) часть.

Подземная система представляет собой шахту или скважину с прочными, герметичными стенками и естественным дном с фильтрующей способностью. В задачу колодезного ствола входит сбор достаточного объема чистой воды, исключая ее загрязнение через боковые стенки от осадков, паводковых вод и т.д. Конструкция подземной части должна иметь достаточную механическую прочность, надежно противостоящую грунтовой подвижке, зимнему промерзанию и влиянию иных факторов.

Наземная часть обеспечивает такие функции: подъем и распределение воды, защита колодца от внешних воздействий (грязь, осадки и т.д.). Она включает следующие необходимые конструктивные элементы: обустроенный колодезный выход на поверхность, подъемное устройство и защитные конструкции (навес, кровля, люк и т.п.). Наиболее популярным типом подъемного механизма является ворот с ручным приводом и закрепленным на нем тросом с ведром.

Колодец из покрышек своими руками

Колодец из покрышек сделанный своими руками это достаточно долговечный источник воды на вашем дачном участке.

Создать колодец из покрышек своими руками — не слишком хлопотное дело

Чтобы сделать колодец из покрышек, Вам понадобятся:

  • Покрышки большого диаметра;
  • Битумный лак;
  • Лопата;
  • Молоток;
  • Гвозди;
  • Щебень;
  • Антисептический клей.

Устройство колодца из покрышек мало чем отличается от септика. Строительство колодца, лучше начинать осенью, так как вода находится максимально глубоко, благодаря чему ваш колодец не будет пересыхать. После того, как вырыта яма, нужно засыпать дно щебнем для упрочнения конструкции. Также для повышения прочности, шины советуют обрабатывать антисептическим клеем. Далее, перпендикулярно друг другу, вбивают четыре бруска по краям покрышек. Желательно, чтобы колодец возвышался над землей приблизительно на 70 сантиметров. Можете сделать красивую декоративную обкладку, а можете установить простую крышку.

Выводы и полезные советы

  1. Покрышки разместите таким способом, чтобы верхняя слегка возвышалась над поверхностью. Это предотвратит переполнение ямы при поступлении в нее талых вод.
  2. Отверстие под трубу лучше сделать непосредственно во время укладки шин, чтобы точнее определить оптимальный уровень заглубления трубы.
  3. Зазор между автошинами и стенками котлована засыпьте щебнем во время возведения конструкции, а не после того, как введены все покрышки.
  4. Под верхнюю крышку установите вентиляционный патрубок высотой 60 сантиметров.

Большинство пользователей смонтировавших подобную яму на своих участках, положительно отзываются о простоте и удобстве подобной канализационной системы. В случае если на даче не живут постоянно, а бывают лишь наездами, тогда можно использовать покрышки небольшого диаметра. При монтаже выгребной ямы во дворе частного дома необходимо взять шины большего диаметра, либо использовать другую канализационную систему.

Главные аргументы в пользу сливного колодца из старых автомобильных покрышек:

  1. Низкая стоимость. Использованные покрышки можно достать бесплатно – на автосервисе или автотранспортном предприятии остается много старых шин под утилизацию. В крайнем случае, изношенную автомобильную резину получится приобрести практически за копейки на барахолке. Основная статья расходов – обустройство подводящего трубопровода.
  2. Простота монтажа. Подготовка материала, установка и подключение сливного резервуара – посильная задача для одного человека. Работа не предусматривает использование дорогостоящих инструментов и оборудования.
  3. Резина не поддается коррозии, поэтому яма прослужит дольше, чем сооружение из металлических бочек. Средний срок эксплуатации – 10-15 лет.

Выгребная яма из покрышек своими руками полностью справляется в поставленной задачей. Благодаря ей обеспечивается стабильная работа канализации на дачах или небольших частных домах.  И несмотря на то, что ее потенциал ограничен обслуживанием малого количества людей, малые финансовые затраты и скорость сооружения данной конструкции делают ее весьма конкурентоспособной.
