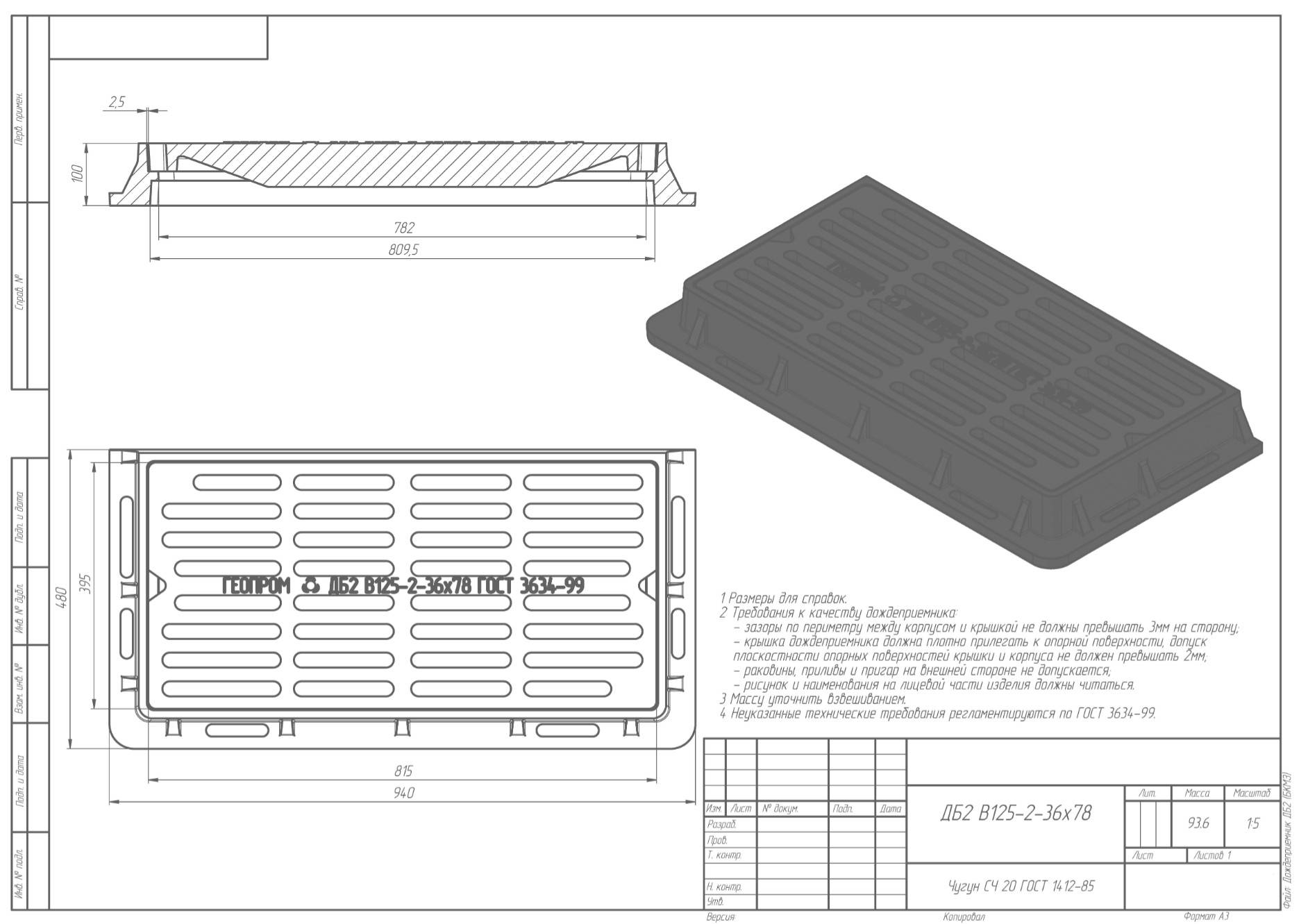

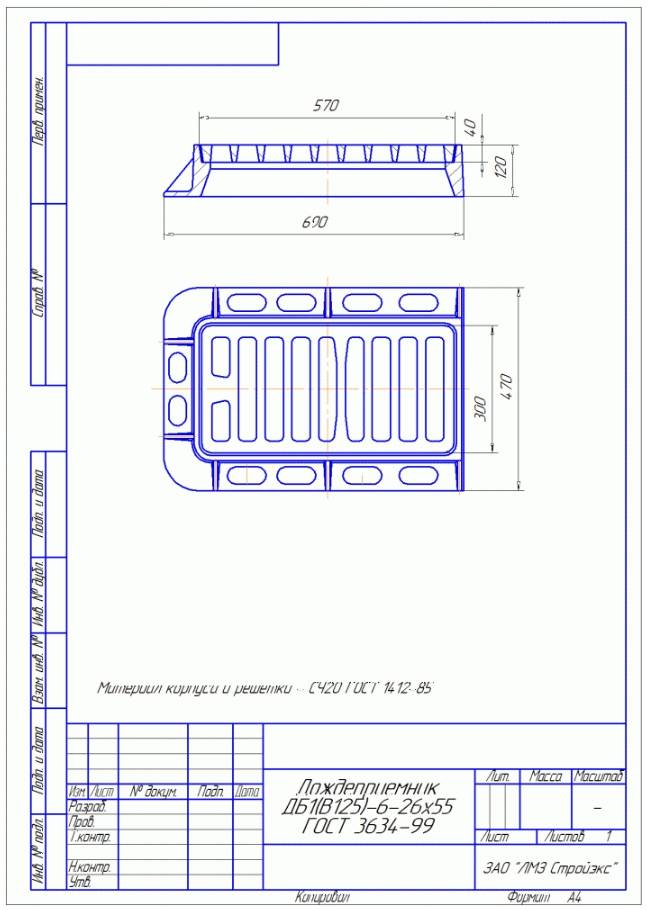

Технические характеристики дождеприемников типа ДБ

Как выбрать дождеприемник для канализации?

Чтобы не ошибиться с подходящим вариантом дождеприемника для ливневой канализации, обязательно необходимо принимать во внимание множество факторов, учет которых позволит гарантировать высокую долговечность и надежность конструкции при условии соблюдения правил эксплуатации. Среди всего перечня подобных параметров наибольшего внимания заслуживают следующие:. Среди всего перечня подобных параметров наибольшего внимания заслуживают следующие:

Среди всего перечня подобных параметров наибольшего внимания заслуживают следующие:

• интенсивность и объем осадков на участке, а также особенности климата;
• площадь ливневой канализации;
• рельеф местности.

Очень важно грамотно рассчитать эти параметры, поскольку только в этом случае вы можете подыскать для себя наиболее подходящий вариант для приемника. Если ваш загородный дом отличается небольшими размерами, то вам будет достаточно устройства дождевого колодца, имеющего небольшой вес и конструкцию. В том случае, если ваш участок расположен в регионе, где часто выпадает много дождей, и при этом в разное время года наблюдается значительное выпадение осадков, то наилучшим для вас выбором будет колодец из чугуна

Подобной постройке будет под силу справиться со значительной нагрузкой и сохранять устойчивость даже в том случае, если в ней окажется много мусора и листьев, обеспечивая при этом нормальную работу канализационных труб, проходящих под землей

В том случае, если ваш участок расположен в регионе, где часто выпадает много дождей, и при этом в разное время года наблюдается значительное выпадение осадков, то наилучшим для вас выбором будет колодец из чугуна. Подобной постройке будет под силу справиться со значительной нагрузкой и сохранять устойчивость даже в том случае, если в ней окажется много мусора и листьев, обеспечивая при этом нормальную работу канализационных труб, проходящих под землей

Если ваш загородный дом отличается небольшими размерами, то вам будет достаточно устройства дождевого колодца, имеющего небольшой вес и конструкцию. В том случае, если ваш участок расположен в регионе, где часто выпадает много дождей, и при этом в разное время года наблюдается значительное выпадение осадков, то наилучшим для вас выбором будет колодец из чугуна. Подобной постройке будет под силу справиться со значительной нагрузкой и сохранять устойчивость даже в том случае, если в ней окажется много мусора и листьев, обеспечивая при этом нормальную работу канализационных труб, проходящих под землей.

Особенности конструкции дождеприемников для ливневой канализации

Можно выделить несколько параметров, по которым отличаются дождеприемники. В первую очередь они могут быть классифицированы по своему весу и глубине. Так, глубина сооружения стандартного исполнения будет составлять 40 см, при этом вес его будет незначительным. Однако если в качестве материала для постройки использовался чугун, то это утяжеляет конструкцию.

Дождеприемник сегодня доступен в нескольких вариантах:

• в виде отдельного сооружения;
• в виде комплекта, дополненного необходимыми элементами.

Рассматривая полную комплектацию дождеприемника, можно выделить следующие основные элементы:

• дождеприемник;
• корзины для дождеприемника, которые могут иметь различную емкость;
• перегородки-сифона;
• внешняя решетка.

Чтобы подобрать наиболее подходящий вариант для каждого из этих элементов, следует исходить из конфигурации необходимого дождеприемника.

Для изготовления решетки точечного водосбора может применяться любой материал

При выборе этого элемента необходимо принимать во внимание такой параметр, как нагрузку, которой он будет подвергаться в процессе эксплуатации

Дождеприемники для ливневки из пластика

Самым востребованным является именно пластиковый вариант, который используют для применения на приусадебной территории или дачном участке. Производят его из особого морозостойкого полипропилена, отличающегося устойчивостью к температурным перепадам, различным нагрузкам и химическим веществам.

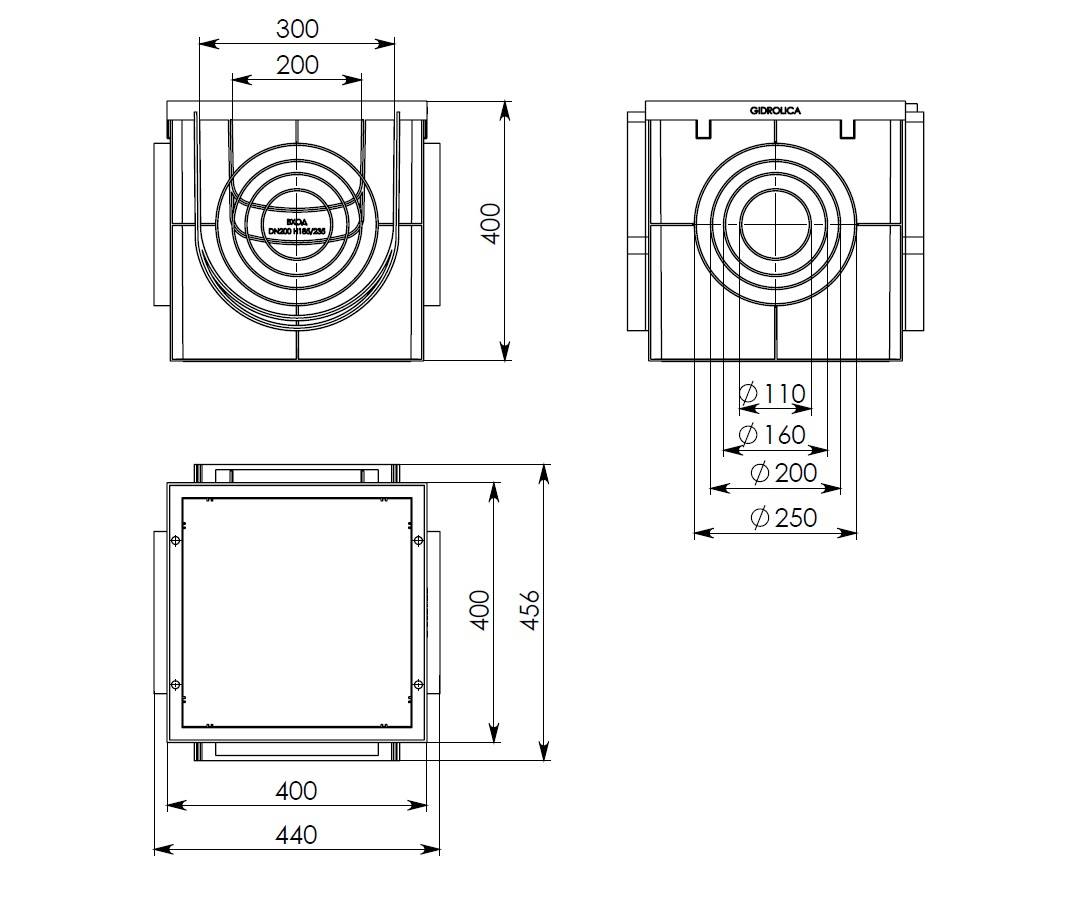

Стандартные параметры пластиковых дождеприемников для ливневой канализации равны 300х300х300 миллиметров, либо 400х400х400 и 500х500х500 миллиметров. Такие модели различают согласно максимально допустимой величине нагрузки на решетку.

В соответствии с данным показателем выпускают изделия следующих классов:

1. А – максимальная нагрузка на них не превышает 1,5 тонн, их используют для монтажа на дорожках для пешеходов и приусадебных участках.
2. В – имеют способность выдерживать вес до 12,5 тонн, что позволяет устанавливать эти модели на автомобильных парковках и в гаражных сообществах.
3. С – переносят нагрузку максимум 25 тонн и поэтому их задействуют на заправочных станциях и автомобильных магистралях.
4. D – 40-тонные приемники выдерживают вес грузового транспорта.
5. E – максимально допустимая нагрузка на них до 60 тонн и это дает возможность монтировать их на стоянках грузового транспорта и в иных местах.
6. F – они способны выдержать массу до 90 тонн, подобные модели устанавливают на площадках, где перемещается тяжелая техника.

Вне зависимости от размеров модели из пластика для ливневой канализации состоят из следующих частей:

1. Корзина. Предназначается для защиты системы отвода стоков от проникновения мусора. В дождеприемниках размерами 300х300 миллиметров и других аналогичных изделиях он оседает на дно корзины и по этой причине ее периодически следует извлекать и очищать.
2. Резиновый сифон. Не дает распространяться неприятному запаху, возникающему при гниении мусора и испарении жидкости со дна корзины.
3. Перегородка. Выполняет функцию гидрозатвора, она нужна в случае подсоединения к приемнику водоотводящей системы.
4. Крышка. Позволяет полностью закрывать дождеприемник, ее задействуют в холодную погоду или при не использовании дождеприемника по какой-либо причине.
5. Решетка. Через нее вода попадает в ливневку. Модель круглой или квадратной формы подбирают в зависимости от конструкционных особенностей приемника.
6. Люк. Его применяют при обустройстве колодцев закрытого типа.
7. Удлинитель. С его помощью можно увеличивать глубину конструкции.

Приемники различают по способу отвода жидкости. Он может производиться в сторону или вниз. Выбор конкретного варианта основан на конструктивных особенностях ливневки и места нахождения в ней дождеприемника.

Чтобы установить на место пластиковый водоприемник, не потребуется задействовать спецтехнику, можно без проблем обойтись собственными силами. Пластик довольно устойчив к всевозможным негативным воздействиям, таким как, температурные перепады или агрессивные химические соединения.

Еще одним важным преимуществом пластиковых изделий, отличающих их от чугунных водоприемников, стала простота обслуживания. Чтобы их почистить, достаточно извлечь корзину, удалить из нее содержимое и далее промыть. Поскольку такие дождеприемники имеют небольшие размеры и вес, сделать подобную манипуляцию будет несложно.

Трубопровод к модели из пластика подсоединяют без применения специальных крепежных элементов, причем в двух плоскостях. Решетки для пластиковых изделий могут быть произведены из чугуна, жести или из этого же полимера.

Наиболее прочным считается вариант из чугунного сплава и поэтому его задействуют в местах, где наблюдается повышенная нагрузка. Зависит стоимость пластиковых приемников от их конструкционных особенностей и компании-производителя.

Эксплуатация дождеприёмника и уход за ним

Чтобы ваш участок не «благоухал» сточными водами, ливнёвку, как и любую систему канализации надо периодически чистить. Основные правила ухода:

• Следите за тем, чтобы через решётки лотков и дождеприёмников в систему не попадал мусор. Так вы предупредите засоры и гниение этого мусора внутри труб.
• Если у вас на участке установлен индивидуальный водосборный колодец, следите, чтобы он не переполнялся, иначе вся система может выйти из строя.
• Один раз в 2–3 месяца производите осмотр фильтрующих систем дождеприёмников. Для этого достаточно снять решётку (или крышку на вертикальном устройстве) и извлечь корзину. Она чистится вручную и промывается водой.
• То же следует проделывать с перегородками-сифонами.

Если корзина обросла налётом (как раз он и издаёт неприятный запах), для её очистки можно воспользоваться небольшим шпателем и любым бытовым средством для прочистки канализационных труб.

Ливневая канализация способна избавить вас от многих проблем и хлопот. К тому же пластиковые дождеприёмники стоят недорого, и установить их можно самостоятельно, не тратя денег на услуги специалистов.

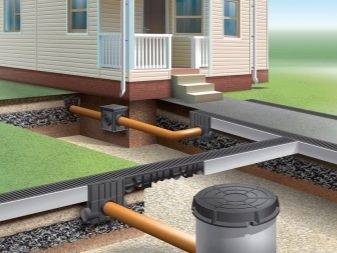

Устройство и принцип работы

Нужно учитывать, что в строении абсолютно любой канализации ливневого типа присутствуют такие элементы. как:

• желоба и трубы, транспортирующие жидкость;
• приемники для отправки жидкости с основы, где она накопилась;
• дренажные колодцы и стоки – в них отправляется вода;
• фильтрующие барьеры и решетки, которые не пускают в систему разного рода мусор.

При помощи указанной системы удастся совершать полив посадок талой водой. Кроме того, с ее использованием удастся увеличить срок службы тропинок и тротуаров. Возведения, стоящие на участке, так же не будут подвергаться губительному воздействию повышенной влаги.

Традиционный современный приемник дождевой состоит из таких необходимых элементов.

Решетка. Эта составляющая призвана закрывать сооружение сверху. Решетка играет роль не только декоративного дополнения, но и защищает людей от разного рода травм. Сегодня часто используются подобные составляющие, произведенные из чугуна или пластика. Они хороши тем, что дополнительно выступают в роли первичных фильтрующих барьеров (не позволяют крупному сору попадать в канализационную систему).

• Дождеприемник. Упомянутая конструкция обычно имеет округлое или квадратное строение. Она необходима, чтобы направлять жидкость непосредственно в сточную систему.
• Пескоулавливающий фильтр (пескоуловители). Это составляющий компонент, что имеется не во всех сооружениях. Нужен он для того, чтобы в систему канализации вместе с жидкостью не проникали кусочки земли, песчаные включения и прочий подобный мусор. Указанная фильтрующая деталь располагается чуть ниже, чем лоток, относящийся к приемнику. По этой причине любой сор спускается на его днище, а жидкость приподнимается вплоть до отметки выхода из самого приемника.

Далеко не каждый пользователь знает, что мусорный фильтр в подобной системе нужно регулярно очищать. В ином случае с течением времени может образоваться очень неприятный характерный запах, что будет выделяться по ходу испарения жидкости из лотка приемника.

Зачастую канализацию ливневого вида путают с дренажной системой. Ее отличительная черта от дренажа кроется в том, что последний монтируется ниже уровня фундаментной основы. Что касается ливневой канализации, то она обычно имеет более скромное заглубление. Так, по периметру крыши дома устанавливают сооружение из желобков, водостоков и воронок. Под всеми трубами тут ставят приемники. Их соединяют с трубной конструкцией, по которой жидкость выводится с площади.

Вдоль тропинок, находящихся на участке, а также перед въездом в гараж устанавливают особую систему лотков, накрытых решетками. Это сооружение соединяется с помощью единых труб и единого водоотвода с территории. Система лотков поверхностного типа обычно является очень скромной, а вот в составе ливневой канализации имеются ревизионные колодцы или специальные пескоуловители, улавливающие крупный мусор.

Критерии выбора

При подборе сооружения требуется принимать во внимание различные факторы, обеспечивающие при правильном подходе длительный эксплуатационный период и надежность. Самые главные из них:

Самые главные из них:

• интенсивность и объем осадков на территории, условия климата,
• площадь ливневой канализации,
• рельеф местности.

Для приусадебного участка частного дома небольшой величины подойдет ливнеприемник более легкий по массе и конструкции. Однако если в течение года выпадает значительный объем осадков, лучше выбрать вариант из чугуна. Если выбирается модель для места, где проходит тяжелая техника или для площадки индустриальной зоны, лучшим выбором станут дождеприемники типа ДБ.

Общая информация о дождеприемниках

Строение

1. Решетка – устанавливается сверху приемника. Отфильтровывает крупный мусор. Также является элементом декора.
2. Дождеприемник – основной элемент конструкции. Имеет квадратную или круглую форму.
3. Пескоулавливатель — неотъемлемая часть любого приемника. Отфильтровывает мелкий мусор.

Материал исполнения

Ливневые дождеприемники изготавливаются из таких материалов, как

1. Чугун.
2. Бетон.
3. Пластик.

Бетонные приемники монтируют в местах большой нагрузки. Например для оборудования автодорог, на крупных предприятиях.

Изготавливаются и з железобетона, который обладает повышенной прочностью или легкого не дорогого фибробетона.

Легкий

Приемник устанавливается для отвода воды с крыши сооружения, то есть под трубой водостока. Обладает стандартной кубической формой. Благодаря весу позволителен монтаж друг на друга.

Плюсы данного дождеприемника – не большой вес, лояльная цена, долгий срок службы, морозоустойчивость.

Тяжелые бетонные

Приемники для канализационной системы, могут выдержать нагрузку в три тонны. Из-за ограничений в нагрузке устанавливаются в местах с малым потоком транспорта. Решетка для этого приемника производится из чугуна.

Магистральный

Дождеприемник для ливневой канализации отличается демонтажной конструкцией, поэтому установка не нуждается в спецтехнике.

Изготавливаются тяжелые приемники из железобетона, который обладает хорошими показателями выносливости.

Стоит заметить, что дождеприемники из железобетона стали сдавать позиции. В частном секторе их и ранее использовали крайне редко, из-за большого веса и трудного монтажа. В оборудовании дорог стали применять конструкции из чугуна.

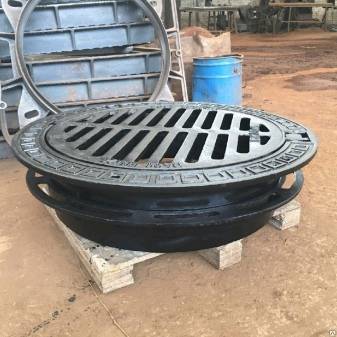

Устройство дождеприемника ДМ

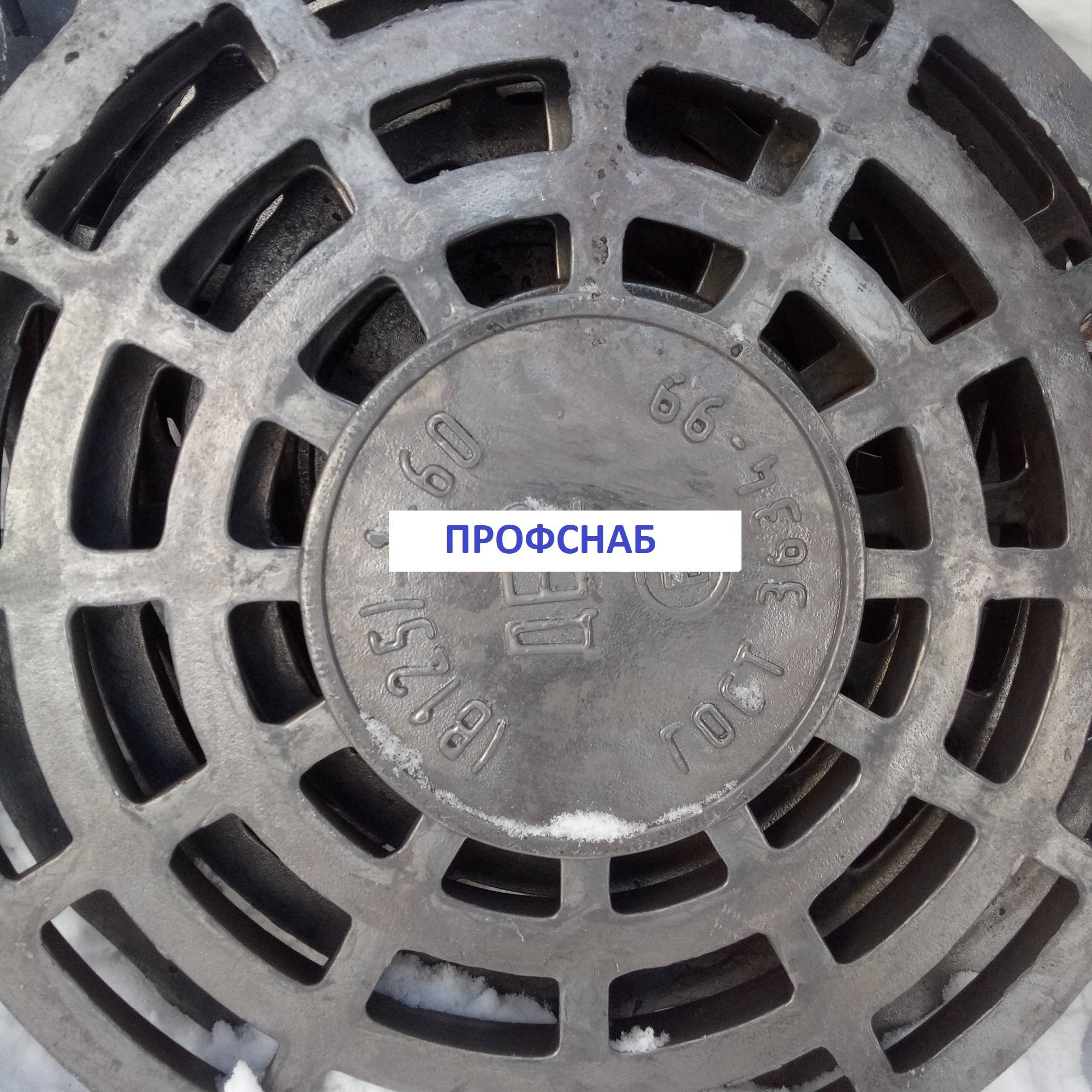

Решётка сливная ДМ дождеприемника ГОСТ 26008-83 является не только декоративным украшением, но и защищает ливнёвку от попадания крупного мусора, а также пешеходов и транспорт от аварийных болезненных случаев. Для этого она должна плотно соприкасаться с поверхностью рамы, а щели должны иметь ширину, не больше 42 мм, и быть зачищены от заусенцев — это тоже, своего рода, забота о пешеходах, вернее, об их обуви.

Ливнеприемники вместе с решётками изготавливаются из серого чугуна, показатели которого не ниже СЧ20, и на поверхности этих изделий ставится товарный знак исполнителя, а внутри — дата выпуска. Поставляется товар комплектно, т. е., решётка вместе с корпусом, но допускается продажа отдельно верхней части. Видимо, это объясняется тем, что верхняя часть наиболее подвержена механическому воздействию, хоть и изготовлена из прочного материала.

Кстати, всегда надо проверять товар на наличие трещин, что по ГОСТу допускается не более 3 мм глубиной и 10 мм – в диаметре.

Отдел технического контроля должен обязательно тестировать на прочность и корпус и решётки, после чего давать дождеприемнику ДМ2 гарантию — 3 года со дня применения и 5 лет, начиная от дня отгрузки с территории изготовителя.

Надо сказать, что цифра «2» в маркировке, означает исполнение с минимальной продольной шириной опорной части рамы, которая прилегает к бордюру дороги.

Давайте рассмотрим на примере дождеприемника ДМ1 технические характеристики, которые у него должны присутствовать. Кстати, тут цифра «1»  значит что исполнен элемент с наименьшей шириной опорной части рамы по контуру.

Характеристики Дождеприемника ДМ1-1-58
Вес (кг)	132.5
Высота решётки (мм)	80
Высота h (мм)	128
Диаметр D1 (мм)	652
Диаметр D2 (мм)	589
Диаметр D (мм)	870
Корпус (кг)	60
Материал	СЧ20
Решётка (кг)	74
Диаметр решётки (мм)	646
Прокладка (шт.)	3
Номинальная нагрузка (т)	25

Недостатком этого изделия является то, что дождеприемник вес имеет большой, и это затрудняет монтаж, но в этом и его плюс, т. к., благодаря данному показателю в совокупности с другими особенностями, обуславливается его умение выдерживать номинальную нагрузку до 25 т.

Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

• максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
• коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
• площадь территории, с которой будет отводиться вода.

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока

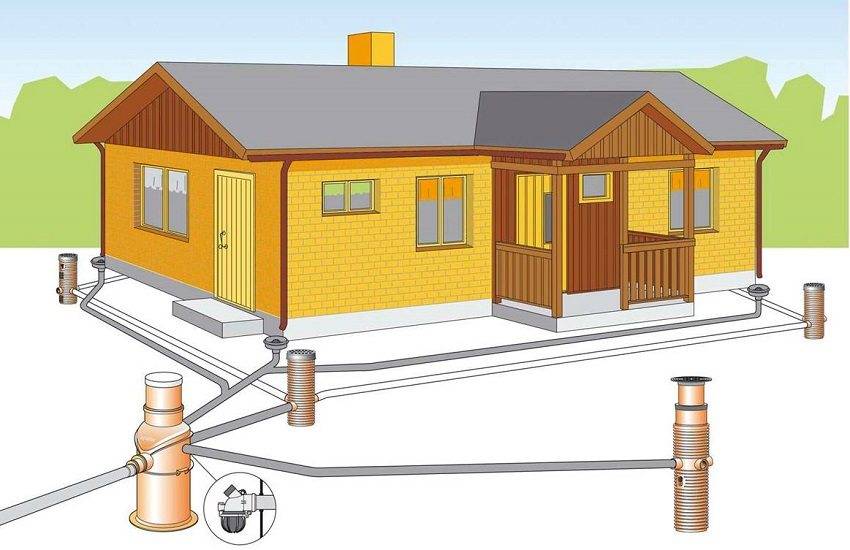

Составляющие ливневой канализации

Устройство дождевой канализации в частном доме и на даче предполагает наличие в ее структуре некоторых составных элементов.

Колодец

В прежние годы считалось, что он непременно должен быть большим, однако современная промышленность предлагает колодцы самых разных объемов, выбор которых определяется габаритами кровли, размерами участка и средним количеством осадков в конкретном регионе. Как правило, колодцы изготавливают из бетонных колец, причем нижнее кольцо должно быть оборудовано дном – это как раз и отличает простые колодцы от ливневых.

Пластиковые колодцы также можно использовать для создания эффективной системы дождевой канализации. Их закапывают на необходимую глубину, устанавливают на бетонную подушку и приковывают прочными цепями, чтобы избежать всплывания.

Люк над колодцем

Люки могут быть выполнены из различных материалов – резина, пластик или металл, выбор здесь зависит только от личных предпочтений домовладельца. Вне зависимости от того, какой состав используется, колодец должен вкапываться таким образом, чтобы верхний край его крышки был ниже поверхности грунта на 15-20 см.

Впрочем, многие приобретают уже готовую крышку с люком

В этом случае грунт засыпают более тонким слоем – всего 4-5 см, однако, газон при этом будет отличаться по густоте от остальных участков, привлекая внимание к тому, что располагается под ним. Чаще всего люки выпускаются в черном цвете. Однако в продаже можно найти также красные и желтые варианты

Однако в продаже можно найти также красные и желтые варианты.

Точечные дождеприемники

Это малогабаритные резервуары, которые крепят в местах наибольшего скопления осадков, к примеру, под водосточными трубами и в самых нижних участках двора. Выполняются они из бетона либо пластика, причем первые часто используют для обустройства ливневой канализации глубокого типа. В этом случае их монтируют друг на друга, добиваясь требуемой высоты. Впрочем, совсем недавно в продаже появились надстраиваемые дождеприемники из пластика.

Пескоуловители

Это устройства, которые используются для накопления осаждающегося песка и других тяжелых вкраплений. Чаще всего их делают из пластика, они отличаются низкой стоимостью, но при этом проявляют исключительно высокие эксплуатационные характеристики. Обычно пескоуловители монтируют на определенном расстоянии друг от друга.

Решетки

Решетки устанавливают для того, чтобы вода уходила в максимально полном объеме. Выделяют следующие варианты решеток:

• чугунные – надежные и долговечные изделия, однако краска на них держится не более 3 лет, существенно снижая общую эстетичность конструкции;
• стальные – дешевый вариант, но самый низкокачественный – сталь склонна к коррозии, поэтому уже даже спустя 1-2 года такие решетки начинают ржаветь;
• алюминиевые – здесь используется не чистый металл, а его сплавы, такие варианты наиболее предпочтительны, поскольку отличаются крепостью и привлекательным дизайном, но и стоимость их довольно высока.

Трубы

Ни одна ливневка не обходится без труб, как правило, используют изделия из полиэтилена рыжего цвета. Они имеют гладкие стенки, благодаря чему существенно улучшается их пропускная способность. Впрочем, можно остановиться на чугунных или асбестовых вариантах, они также могут бесперебойно работать на протяжении длительного времени, обеспечивая эффективный водосток.

Ревизионные колодцы

Это малогабаритные колодцы, выполненные из пластика или бетона, они устанавливаются в случаях, когда трубопровод имеет довольно большую протяженность либо многочисленные разветвления. Они используются для очистки труб в случае, если возникают засоры.
