Как построить деревянный свайный дом самостоятельно

Плюсы и минусы свайного фундамента и винтовых свай

Ниже постараемся выделить явные плюсы винтовых свай. Конечно, любой выбор в пользу того или иного способа установки фундамента зависит больше от тех условий, которые имеют место быть именно на вашем участке. Но мы решили выделить общие плюсы, которые помогут вам сделать выбор исходя из ваших индивидуальных условий. И так, к преимуществам винтовых свай можно отнести:

• Быстрота монтажа.
• Винтовые сваи можно устанавливать вручную. Этот факт позволяет возводить такой фундамент рядом с уже готовыми постройками.
• Цена. Винтовые сваи стоят гораздо меньше, нежели другие типы фундаментов.
• Винтовые сваи можно использовать повторно. Если возникнет необходимость, такие сваи могут быть извлечены и вновь использованы в другом месте.
• Большим плюсом является то, что для установки винтовых свай не нужны земельные работы.
• Винтовые сваи позволяют производить строительство на участках, где есть склоны или складки рельефа.
• Также важным плюсом является то, что при установке можно не задействовать сложную технику, что облегчает процесс установки и делает его дешевле.

Плюсы винтовых свай

Минусы свайного фундамента и винтовых свай в частности мы приводим ниже. Минусы связаны скорее не самой конструкцией, а с условиями в которых недопустимо использовать такой тип фундамента. Вот что туда относится:

• На сваях может появиться коррозия, так как условия эксплуатации способствует этому.
• В регионах, где наблюдается высокая сейсмическая активность применение винтовых свай запрещено.
• Нельзя погружать в каменистый грунт.
• Если вы планируете устанавливать винтовые сваи на рыхлых и слабонесущих грунтах, которые не образуют приемлемой боковой поддержки свай, то в обязательном порядке требуется дополнительное изучение, что бы определить достаточную глубину погружения винтовых свай.

Часто, как это бывает, многие недостатки винтовых свай намеренно замалчиваются производителями. В связи с этим, при выборе свайного типа фундамента, вам необходимо самому разбираться в особенностях конструкции или иметь доверенного человека, который в этом разбирается. А самое главное, иметь представление о свойствах таких свай. Чтобы выбрать самый подходящий и качественный вариант винтовых свай.

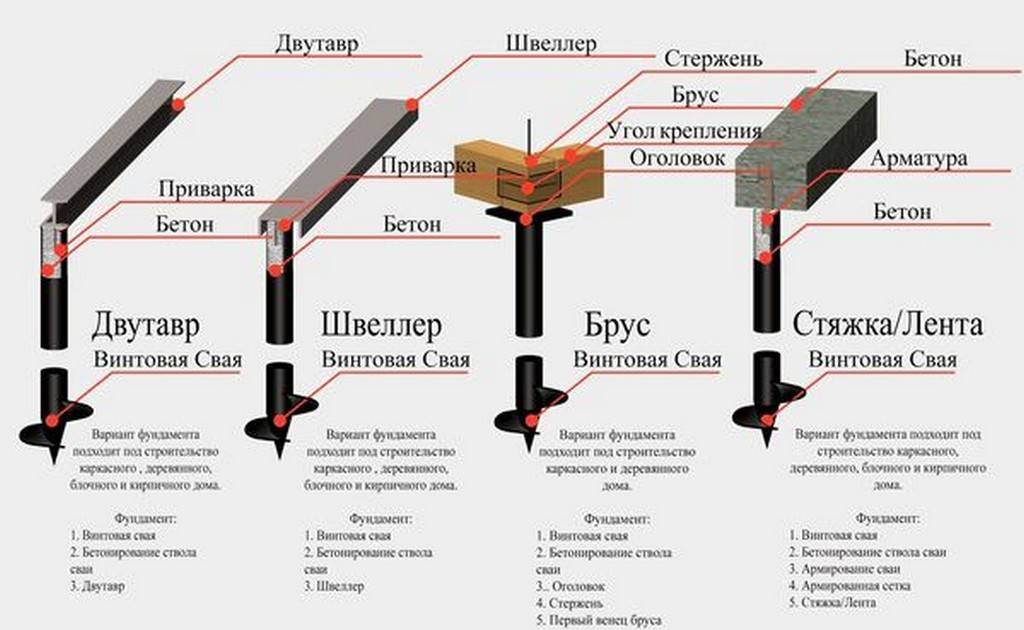

Конструкция винтовых свай

Как построить дом на сваях

Оценив положительные стороны и проанализировав слабые места фундамента, необходимо определить, подходит ли выбранная конструкция основания для вашего строения.

Постройка загородного дома на сваях имеет множество преимуществ

Такая технология обеспечивает устойчивость легких построек и конструкций, которые можно самостоятельно собрать за ограниченное время:

• каркасных строений;
• бревенчатых бань;
• хозяйственных блоков;
• различных навесов;
• веранд;
• выездных ворот;
• деревянных и сетчатых заборов.

Рассмотрим основные этапы сооружения фундамента для постройки дома:

• расчетную часть;
• погружение в почву;
• установку ростверка;
• утепление нижнего уровня.

Остановимся на особенностях каждой стадии работ.

Технологический процесс установки фундамента на сваях

Перед тем как приступить к монтажу самого фундамента, требуется проект дома на сваях

При проектировании следует учесть количество и расположение свай, это зависит от нагрузки, расположение тяжелой бытовой техники и мебели в доме. Расположение коммуникаций.

Изучение состава грунта лучше всего доверить специалистам, профессионалы рекомендуют анализ проводить весной, чтобы достоверно выяснить уровень грунтовых вод.

После того как проект готов и посчитан, сваи куплены

Следует изучить спецификацию, которая прилагается к сваям, в ней указаны все параметры, а также максимальная нагрузка.

Производим разметку участка. Шаг между сваями 2-3 м., допустимая погрешность до 2 см. Сваи устанавливают на всех изгибах здания.

В точках максимальной нагрузки возможно установка нескольких опор, по мере снижения нагрузки возможно увеличение расстояния между опорами. Диаметр свай до 100 мм., используют при строительстве легких конструкций. Сваи с диаметром от 100 мм., используют при строительстве жилых домов.

Монтируем опоры

Установку опор возможно производить тремя способами:

• редукторный,
• механический и
• ручной.

Механический способ — самый быстрый и обеспечивает строгую вертикаль, но затратный.

Редукторный способ, тоже требует специального приспособления, также дорого.

А своими рукамипридется попотеть и набить руку. Свая используется один раз. Каждая свая может углубляться на различную глубину, это зависит от грунта.

Начинают установку опор с углов фундамента. При длине сваи 2-2.5 м, ее устанавливают вместо монтажа, в специальное технологическое отверстие вставляют металлический прут, и начинают завинчивать, до заданного уровня, в процессе постоянно контролирую вертикаль, с помощью отвеса и строительного уровня.

При длине сваи 2-4 м, для завинчивания используют рычаги длинной 3 м. Как было выше сказано, для возведения винтового свайного фундамента своими руками потребуется 3-4 человека. Допустимый угол отклонения по вертикали до 2 градусов.

После того, как последняя свая погружена, производят обрезку под один уровень. Для этого лучше использовать дальномер или водяной уровень. Для обрезки используют болгарку.

После того, как все обрезали, требуется полости свай забетонировать. Это делается для того чтобы вытеснить воздух и предотвратить процесс коррозии. Раствор можно заказать готовый или приготовить самостоятельно в бетономешалке или корыте, используя цементно-песчаную смесь.

Когда бетон высохнет, навариваем оголовки

Оголовки – это специальные металлические площадки, предназначенные для фиксирования обвязки из бруса или швеллера.

Обязательно зачищаем все швы и обрабатываем все металлические элементы находящиеся выше уровня земли, специальной антикоррозийной мастикой.

Собираем ростверк

Ростверк – это решетка.

Это основание, на котором возводится строение, выполняется из балок, швеллеров, плит соединенных с оголовками свайного фундамента.

Для тяжелых построек с большой нагрузкой, надо применять швеллеры или плиты, что ведет к удорожанию.

Для легких конструкций достаточно бруса.

Все, фундамент готов, можно приступать к постройке дома.

При желании цоколь дома на сваях, можно отделать декоративным сайдингом, деревом.

Главное — оставить зазор между отмосткой дома и сайдингом.

Особенности проектирования свайного фундамента

Очень важно при выборе свайного фундамента уделить внимание его проектировке, для того чтобы возвести долговечный и прочный фундамент, на котором будет стоять любое строение. Для этого нужно составить подробный проект свайного фундамента, в котором будут учитываться следующие моменты:

• Структура грунта.
• Тип свайного фундамента.
• План строительной площадки, на котором указаны все строения.
• План строения надземного сооружения, то есть количество этажей, использование материалов и другие особенности.
• Характеристики конструкций, которые располагаются возле площадки для строительства для определения возможной усадки.
• Чертеж подземной части строительного участка, то есть глубина свай, подземные коммуникации.
• Расчет нагрузки на поверхность пола в различных ситуациях.

Все эти данные необходимо учитывать при проектировке свайного фундамента, в противном случае возведенное строение простоит не долго.

В заключение хочется отметить, что свайный фундамент является многофункциональным и долговечным основанием для любого строения, даже не смотря на все его преимущества и недостатки. Однако чтобы получить высокую прочность и долговечность, конструкция фундамента должна быть выполнена по всем технологиям и желательно при помощи опытных специалистов.

Этапы возведения

После заключения договора и определения параметров свайно-ростверкового фундамента начинаются полевые работы:

• Подготовка. Участок застройки выравнивается и очищается от мусора, подвозятся материалы.
• Разметка. Проектное положение опор выносится в натуру с помощью геодезических инструментов (теодолит, нивелир).
• Проба. Забивается пробная свая (оценивается грунт).
• Забивка. Забивные сваи для частного дома устанавливается в нужную точку, выводится в вертикальное положение и погружается в грунт на нужную глубину.

Обрезка установленных опор под один уровень Источник blog-potolok.ru

• Обрезка. Используя нивелир (прибора для измерения относительных высот) верхние части опор размечают по одной высоте и срезают.
• Обустройство ростверка. Вокруг опор собирается опалубка, в которой вяжется и закрепляется арматурный скелет; в подготовленную форму заливается бетон.

Профессиональное оборудование

Несколько десятилетий назад технология обустройства свайно-забивного фундамента была дорогой и громоздкой процедурой. Для загородных домов применялись альтернативные варианты — винтовые и буронабивные сваи, менее надежные и долговечные.

Сегодня в частном строительстве используются разнообразные сваебойные машины на колесном и гусеничном ходу. Они эффективно справляются с забивкой свай под фундаменты для загородных дачных домов и коттеджей, используя специальное гидравлическое оборудование. Такие механизмы не деформируют сваи и работают на всех типах грунтов.

Грамотно рассчитанный фундамент способен выдержать многое Источник de.decorexpro.com

↑ Как рассчитать и спроектировать свайно-винтовой фундамент

Характерные недостатки свайно-винтового фундамента не проявятся во время эксплуатации, если его верно рассчитать и спланировать с учётом всех описанных выше нюансов.

Создание проекта для любого типа фундамента – это задача для профессионалов. Но можно и нужно «прикинуть» всё и самостоятельно. А алгоритм проектирования подойдёт при возведении на участке лёгких дачных домов или хозяйственных построек.

Как оценить несущую свайную способность?

В первую очередь на конкретной местности под строительство оценивается несущая способность винтовой опоры. Из таблицы выше было видно, насколько большой разброс значений даже для однотипных свай – к примеру, для СВС-108 разброс от 5 до 9 т.

У любого типа почвы свои показатели несущей способности, своё сопротивление нагрузке. Именно от этих показателей и зависит дальнейший расчёт допустимой нагрузки на винтовую сваю.

Наиболее точными будут показатели, полученные в результате проведённых геолого-разведывательных работ, когда специалисты пробурят скважины и дадут точную оценку всех грунтовых слоёв. Этот вариант не имеет недостатков, результаты дают точную картину, с минимальным поправочным коэффициентом 1,2.

Но минус есть – очень высокие цены на данные услуги.

Можно использовать второй вариант: пригласить специалистов, которые ввинтят эталонную (опытную) сваю. На участке строительства в землю вкручивается свая-эталон. Когда она проходит сквозь слои грунта, специалисты ведут мониторинг крутящего момента, который прикладывается к ней. Картина получается достаточно объективная о несущих способностях почвы.

Но поправочный коэффициент несколько выше – 1,25.

Ещё один вариант, который можно выполнить самостоятельно: пробурить скважину на предполагаемую глубину размещения лопастей или выкопать глубокий шурф. Далее – с этой глубины добыть грунт и сделать с него пробы. По показаниям классифицировать грунт, используя онлайн таблицы. И узнать расчетное значение несущей способности грунта. Для этого варианта поправочный коэффициент — 1,6-1,7.

Если длина труб будет выбрана неправильно, то это приведёт к проседанию фундамента. В результате – начнётся разрушение стен дома. При расчёте длины трубы для участка с планируемой стройкой опираются на такие параметры:

1. На глубину залегания плотных несущих слоёв грунта.
2. На рельефность (перепады высоты) местности, чтобы выйти во всех точках основания на общую горизонтальную плоскость.

В пробуренное отверстие, когда бур доходит до требуемых слоёв, на длинном шнуре опускают груз. После того как он уляжется на дно ямы, делают на шнуре пометку и извлекают груз наружу. От отметки на шнуре до груза измеряют расстояние. К полученному значению добавляют высоту надземной части винтовой сваи.

К значению прибавляют запас 20-30 см и получают требуемую длину сваи.

Важно! Решать владельцу – самому измерять длину сваи или доверить это специалистам. Главное, помнить, что от правильности параметра зависит надёжность будущего фундамента и всего дома

Когда известен уже тип грунта, то рассчитывают несущую способность выбранной винтовой основы, используя онлайн калькулятор.

Ленточный фундамент — оптимальный вариант

Если же почвы не накладывают на выбор фундамента особых ограничений, то лучшим вариантом станет ленточный. Его преимущества, по сравнению с другими:

• обеспечивает высокую устойчивость здания любого веса;
• универсален (в зависимости от ситуации используется определенный вид основания, который позволяет расходовать бюджет в строго определенных рамках);
• обустройство гидро- и теплоизоляции обеспечивает устойчивость к промерзаниям почвы, защищает от образования конденсата и продлевает срок службы опоры.

Единственным ограничением для установки ленточного фундамента является высокая влажность почвы, но территорий с такими грунтами в нашей стране мало, поэтому во всех других случаях можно использовать этот тип основания.

Готовый мелкозаглубленный ленточный фундаментИсточник dachnaya-zhizn.ru

Основные минусы

Прежде чем возвести дом на сваях, вы должны изучить основные минусы таких конструкций. Они выражены в том, что здание не может быть многоэтажным – существуют ограничения в использовании данного вида основания. Кроме того, металл в процессе эксплуатации подвергается коррозии, поэтому требует защиты. Этот минус, однако его можно устранить антикоррозионной грунтовкой.

Прежде чем заняться строительством дома на сваях, вы должны учесть несущую способность опор, которая ограничена некоторыми показателями. На местности не должно быть других построек, ведь при установке используется рычаг.

Рассчитываем количество опор

До начала проектирования следует выполнить геодезические изыскания, которые предусматривают:

• отбор и анализ проб почвы;
• определение глубины водоносных слоев.

Затем определяется нагрузочная способность. Для малответственных конструкции можно использовать табличные показатели нагрузочной способности для различных типоразмеров колонн.

Практически все виды свайных фундаментов рассчитаны на нагрузку от построек с малой этажностью

Рассмотрим примеры:

• винтовая опора, выполненная на основе трубы диаметром 76 мм с диаметром рабочей части 200 мм, способна выдержать 1000 кг;
• при увеличении диаметра трубы до 89 мм и размера спиральной части до 250 мм соответственно возрастает до 2000 кг расчетная нагрузка;
• элемент на основе трубы диаметром 108 мм с диаметром рабочей части 300 мм обладает нагрузочной способностью, равной 250 кг.

Общий алгоритм расчета предусматривает выполнение следующих работ:

1. Определение массы строения. Она вычисляется путем перемножения объема стен на плотность стройматериала. К полученному значению следует прибавить массу кровли и элементов интерьера.
2. Расчет снеговой нагрузки. Для вычисления показателя необходимо площадь крыши строения умножить на нормативную величину снеговой нагрузки для конкретного региона.
3. Вычисление динамической нагрузки. Значение определяется путем перемножения площади основания на базовую величину, составляющую 350 кг на один квадратный метр поверхности.

Прочность и долговечность дома зависит от качества используемого материалаДальнейший порядок действий:

1. Начертите план строения, распределив опоры в угловых зонах и под несущими конструкциями.
2. Разделите суммарную нагрузку на общее количество колонн и вычислите нагрузку на один элемент.
3. Выберите конструкцию применяемых опор, ориентируясь на их несущую способность с коэффициентом запаса 1,2.

При выполнении расчетов необходимо округлить все значения в сторону большей величины.

Винтовые сваи, цена изделий

Как и любые другие параметры, стоимость высчитывается исходя из условий будущего строительства. Поэтому для каждого отдельного проекта дома будет своя стоимость. Мы возьмем очень маленький проект, чтобы просто наглядно показать схему, каким образом просчитать стоимость. Чтобы вы самостоятельно смогли просчитать стоимость свайного фундамента и для своего проекта. Так вот, наш пример будет следующим: будем рассчитывать стоимость винтового типа фундамента для домика 6 на 6 м. Исходя из того, что оптимальная схема свайного поля должна состоять как минимум из 9 свай. Вот что мы имеем.

Заказчику в зависимости от фирмы и условий нужно будет оплатить монтаж каждой сваи. Стоимость монтажа составит примерно от 650 рублей до 1150 рублей за одну штуку. И прибавить сюда цену самих винтовых свай. Цена винтовых свай зависит от диаметра и длины ствола. Для примера, BC-57, это значит, что диаметр 57 мм и длиной 3 метра будет стоить 1100 рублей с монтажом или же 1200 без такой услуги. Если же изделие выбрано BC-108, то соответственно цена, также для 3-х метрового ствола будет колебаться от 1150 рублей с монтажом изделий и 1350 рублей без такой услуги.

Выбор фирмы для монтажа винтовых свай

Почему существует разница в цене в зависимости от наличия или отсутствия опции монтажа, спросите вы. Все очень просто такой ход рассчитан на стимуляцию покупателя заказать монтаж винтовых свай в этой же компании. Конечно не всегда лучшим решением будет такой выбор, связано это с качеством установки. Необходимо изучить историю установок этой фирмы, ознакомится с отзывами и только после этого принимать окончательное решение в пользу такой опции. Или же наоборот обратиться к другой фирме, которая специализируется именно на монтаже, а не продаже винтовых свай.

В результате для нашего примера стоимость такого типа фундамента составит всего около 20 тысяч рублей

Но обратите внимание, что мы посчитали только стоимость самих изделий и их монтаж. Сюда еще нужно добавить дополнительные расходы на доставку и другие накладные расходы

имейте это в виду.

Конечно, в зависимости от фирмы цены могут разница, но у нас указана средняя цена. Поэтому обязательно узнавайте стоимость всех опций и требуйте подробный отчет, что и сколько стоит.

Расчет стоимости
