Как построить дом из SIP-панелей своими руками

Изготовление SIP

Итак, что такое СИП панели для строительства дома? Что нужно для их изготовления? В нескольких словах процедуру производства таких плит можно описать так: берется два листа ОСП, между ними укладывается пласт пенополистирола или другого вспененного полимера. Соединение происходит при помощи специального клея под воздействием давления. Но не все так просто, как может показаться. Производство СИП панелей не лишено некоторых тонкостей и особенностей, состоит из следующих этапов:

• листы ОСП можно использовать стандартные, а можно их раскроить под необходимые размеры, как удобно мастеру;
• первый лист нужно уложить на абсолютно гладкую прочную поверхность; это может быть пол, стол, большой верстак или нижняя часть пресса;
• нанести полиуретановый клей ровным слоем, используя каучуковый зубчатый шпатель или пульверизатор; при пользовании распылителем нельзя забывать о респираторе, иначе клей попадет в дыхательные пути;
• сверху сразу укладывается пласт пенополиуретана нужной толщины;
• на утеплитель также наносится слой клея, который немедленно накрывают вторым листом ОСП; края верхнего и нижнего листов должны совпадать;
• если требуется нарастить пласт утеплителя, то соединяемые поверхности надо тоже обработать клеем;
• перечисленные действия должны выполняться очень быстро, чтобы клей ни в коем случае не начал застывать до соприкосновения с основными материалами; иначе работа будет напрасной;
• далее по высоте, используя описанную схему, продолжается сборка панелей СИП; формируют пять одинаковых панелей; они послужат дополнительным гнетом.

Теперь основное и, пожалуй, самое сложное. Необходимо создать давление не менее одной тонны на квадратный метр поверхности. Хорошо, когда есть специальный пресс. Если нет, то давление создают при помощи прочного тента, шлангов и вакуумного насоса. Штабель из подготовленных плит помещают в тент (если нет готового, то его легко можно сшить из специальной ткани), закрывают его, оставляя щели под шланги. Окачивают воздух и делают выдержку около одного часа. Затем готовые изделия должны вылежаться на ровной поверхности не меньше суток. Вот и все, панели можно доставить к месту строительства. При наличии пресса процесс упрощается, так как нет необходимости переносить изделия. Изготовление панелей СИП выполняется на металлическом поддоне или столе, специально предназначенном для этого.

Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

• Дата ввода в эксплуатацию: 2008 год
• Количество этажей: 2
• Тип фундамента: ленточный
• Технология: бескаркасная
• Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться

Под воздействием влаги фундамент начал крошиться

В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния

Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола

Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом

Сопутствующие ошибки:

• Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
• На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
• Использован сырой лес.
• Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
• Углы дома не стянуты длинными саморезами.
• Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.

Крепление

Стойки каркасного дома могут выполняться из самых разнообразных материалов, поэтому для закрепления панелей необходимо использовать фиксирующие детали, исходя из типа опорных конструкций и их толщины. Изготовитель рекомендует закреплять панели при помощи саморезов различной длины. Такие детали имеют специальные шайбы с резиновой прокладкой, которая позволяет изолировать место стыкования элемента, защищает металл от коррозии.

Если для завинчивания саморезов используется шуруповёрт, то пользователь должен отрегулировать момент затяжки (если марка модели электроприбора имеет подобные функции). Таким образом, можно предотвратить деформацию поверхности изделия и возможный выход из строя резиновой шайбы. Саморез должен проникать под прямым углом в каркас и сильно прижимать панель

При расчёте количества шурупов берутся во внимание ветровые нагрузки в конкретной местности и длина панели

Возведение стен из SIP-панелей

Процесс возведения стен из СИП панелейСтроительство дома из панелей. Собрали одну стену

При возведении стен нужно тщательно пойти к выбору исходного материала, ведь от его качества во многом зависит и качество будущего жилища. Лучшим вариантом для наружных работ будет брус диаметром в 15 см. Что касается высоты, здесь минимум 1,5 м. Для внутренней части подойдёт 10 * 15 см. Это приемлемые размеры, которые помогут сэкономить на расходном материале, позволят минимизировать количество швов и стыков и добиться идеальной гладкости будущих стен. Собрать стены непросто, нужен опыт.

Перед укладкой бруса в венцы, все материалы нужно подогнать в соответствии с высотой и придать им нужную форму. Для угловых соединений лучше использовать метод «в полдерева» или «в привязке с коренным шипом». Соединения наружных частей лучше выполнять врубкой или на шпонах. А внутренние участки как стыков, так и углов лучше соединять половинным срубом.

Начинать, непосредственный монтаж нужно с укладки в фундамент венцового бруса, обработанного антисептическим средством.

На что сразу следует обратить внимание

Еще на этапе выбора размеров будущего дома проявляется первая . Ведь для того, чтобы минимизировать отходы стройматериалов, необходимо учесть стандартную ширину СИП панели – 1,25 м. Если разработка проекта дома была заказан в профильной организации, то в плане сооружения также будут заложены дилатационные зазоры. Это допуски по 3 мм, которые специально оставляют в месте стыка двух панелей. Однако, как показывает опыт, плиты OSB-3, из которых состоит обшивка СИП-панелей, могут иметь довольно значительные отклонения в стандартных размерах. Так, в соответствии с нормативами допустимая погрешность составляет +/- 3 мм на погонный метр. Кроме того, СПИ панели из разных партий могут также значительно отличаться линейными размерам, до 5 мм. Это приводит к тому, что например, одну из 8 панелей, составляющих на плане стену длиной 10 м, придется обрезать на месте монтажа. Можно, напротив, получить зазор в 20-30 мм, который уже устраняется заполнением полиуретановой пеной.

Технология монтажа дома из СИП-панелей

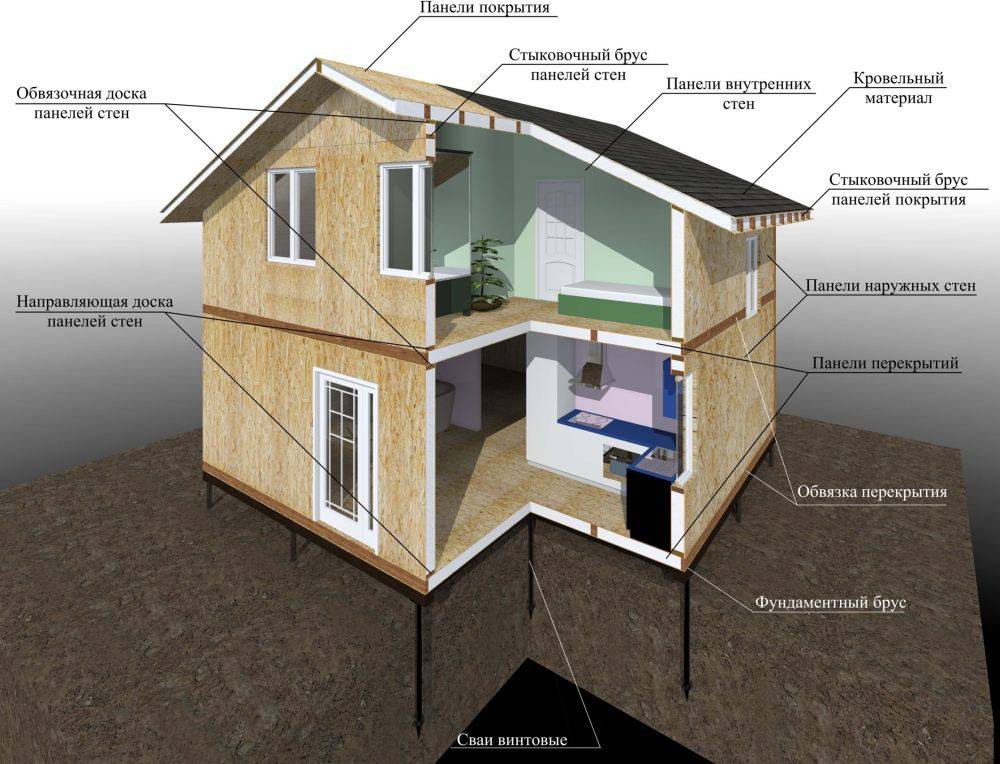

Сборка дома из СИП панелей

Начинается строительство СИП-дома своими руками со сборки основания, расположенного на фундаменте. Зачастую используется конструкция из деревянного бруса. Технология сборки предполагает формирование обвязки периметра будущего строения и продольной установки промежуточных перекладин с опорой на стойки фундамента.

Соединение СИП-панелей

Вставьте брус или термошпонку для соединения панелей  и зафиксируйте саморезами, которые закручиваются через ОСБ в тело деревянной шпонки. Рекомендуется сначала прихватить плиты «жёлтыми» саморезами по дереву 40-50 мм. Затем пробить стыки гвоздями 50-65 мм, придерживаясь шага 10-15 см.

Во избежание рисков получения негерметичного дома перед сборкой любого узла наносите на плиту монтажную пену. Средство заполнит щели, способствуя созданию эффекта термоса.

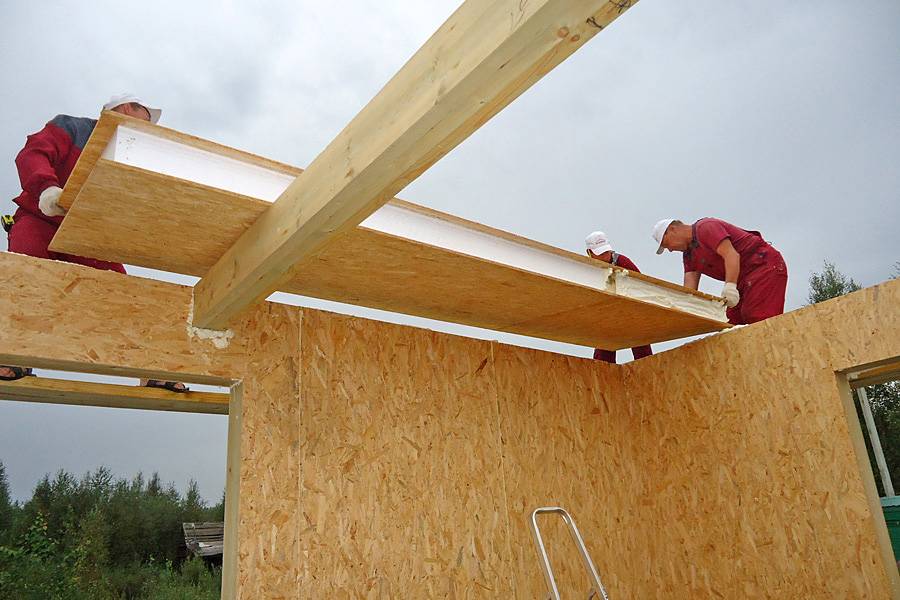

Первое перекрытие

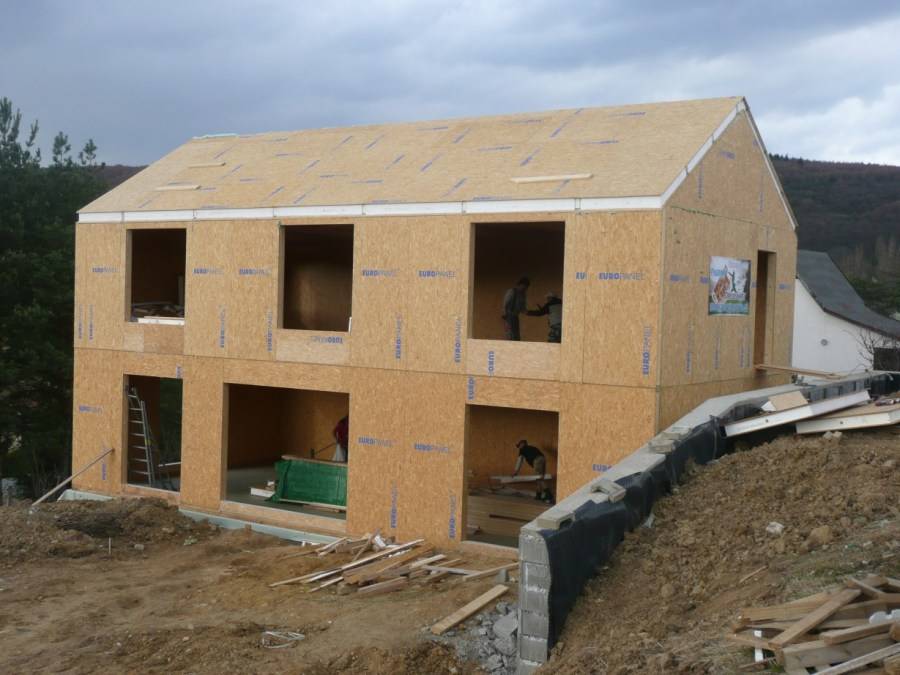

Многоэтажный дом из СИП панелей

Первое перекрытие – это пол, который не требует дополнительного утепления. Соберите СИП-панели 224х625 мм. Такая ширина балок, расположенных с шагом ~60 см, позволяет выдержать нагрузку конструкции.

При монтаже перекрытий плиты укладывайте по технологии кирпичей в кладке, т. е. придерживайтесь несовпадения швов, чтобы их не коробило от повышенной влажности. Для защиты нижней панели из ОСБ от влаги каждую плиту обработайте битумной мастикой или аналогичным составом.

Поэтапное соединение SIP-панелей:

1. Между пластинами уложите монтажный брус и зафиксируйте по краям обвязки длинными гвоздями. Закрепите саморезами.
2. Боковые срезы плит на всех перекрытиях закройте обрезной доской. На торец нанесите монтажную пену по технологии «змейка». Приставьте доску и зафиксируйте её через ОСБ в торец саморезами.
3. По периметру сэндвича сверху установите стартовую доску, которая станет опорой для СИП-панелей. Расположите их по периметру тех участков, где планируются межкомнатные перегородки.
4. Закрепите венцовые доски гвоздями насквозь к оголовкам свай. Под шпильки сделайте отверстия, в которые они будут загоняться, а затем стягиваться болтами.

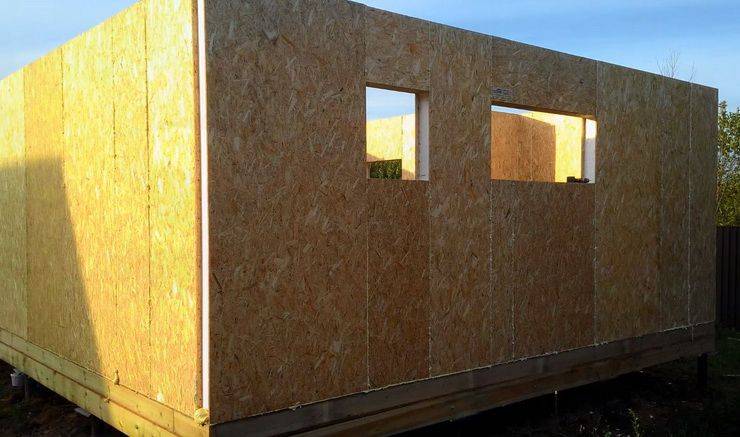

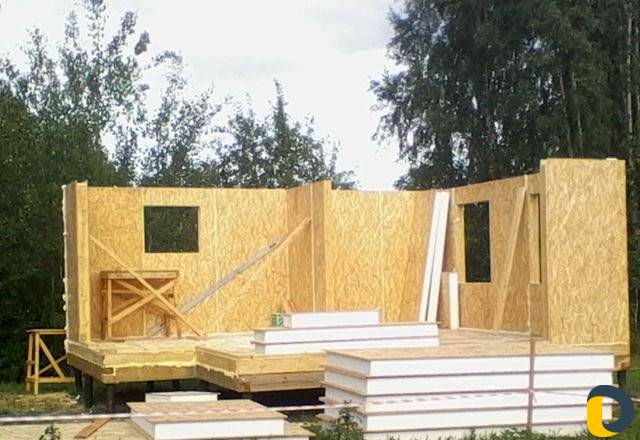

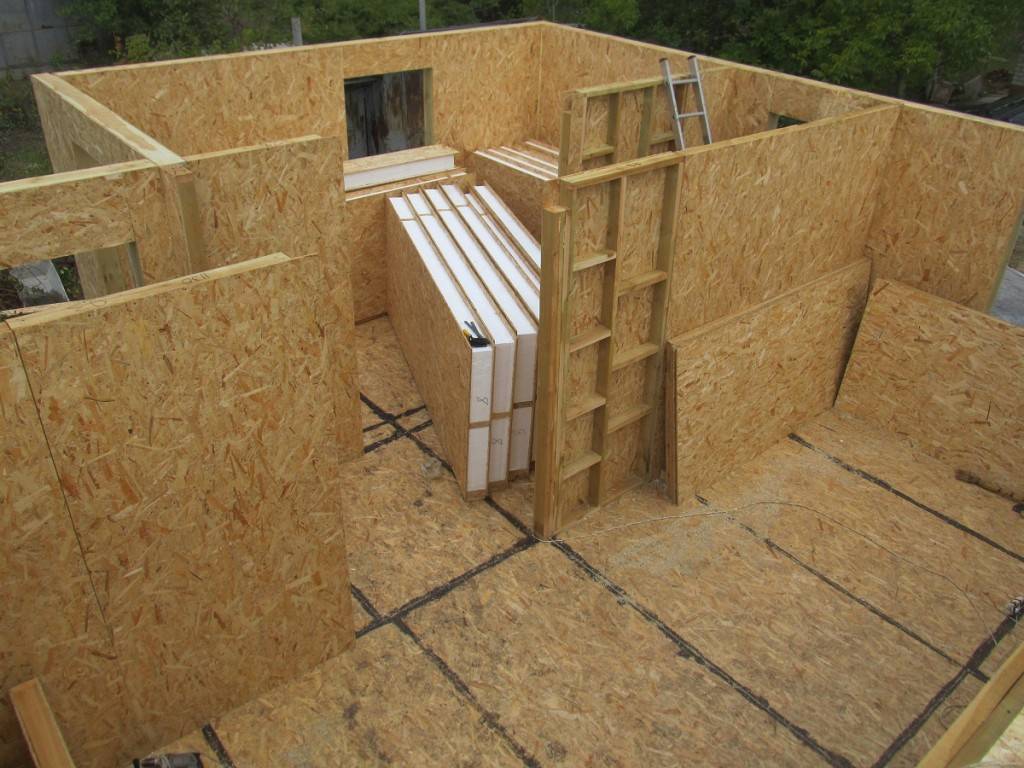

Возведение стен

Для ообустройства перекрытия используют сэндвич панель другой маркировки

Установку стен начинайте с любого угла. Нанесите на доску или торец сэндвича монтажную пену. Возьмите панель, переверните выемкой вниз и «наденьте» на установленную стартовую доску. Выровняйте плиту по вертикали и зафиксируйте с двух сторон саморезами, придерживаясь шага 10-15 см.

Нанесите монтажную пену на боковую поверхность установленной пластины. Установите вторую плиту под углом 90°, к которой прикреплён торцевой брусок, толщиной равной глубине паза. Закрепите эту панель к обвязочной стартовой доске по аналогии с первой плитой. Угол скрепите саморезами – длину подбирайте такой, чтобы он прошёл сквозь пластину и закладную доску. Крепёж проводится с шагом 40-50 см.

Сборка стен из СИП-панелей осуществляется по аналогичному принципу – действуйте пошагово: между плитами устанавливается брус, к нему и к нижней обвязке фиксируется следующая пластина. Усилить оконные и дверные проёмы можно путём установки перфорированных уголков из металла. Деталь хоть и необязательная, но придаёт конструкции дополнительную устойчивость.

Перегородки

Возведение перегородок проводится по аналогичной схеме: зафиксируйте венцовую доску, на неё установите блоки. Толщина межкомнатных стен может быть, как у наружных стен, или тоньше. Для повышения звукоизоляции используйте материалы для внутренней отделки. Снизить нагрузку на бюджет можно за счёт применения каркасных перегородок. Но в этом случае сначала монтируется каркас, а обшивка проводится после установки крыши.

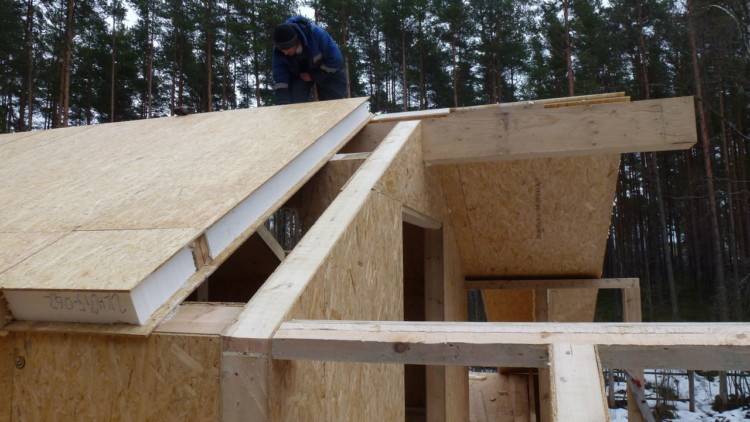

Крыша

Крыша из СИП панелей не нуждается в установке стропильной системы

Рекомендуется построить крышу также из СИП-панелей. В этом случае устраняется необходимость в установке стропил и других конструкционных элементов, отвечающих за прочность.

Инструкция по укладке крыши из SIP-панелей:

1. Установите опорный брус (мауэрлат) по периметру будущей кровли и зафиксируйте к венцовой доске последнего этажа.
2. Соберите фронтоны по аналогии с установкой первой СИП-плиты – элемент фиксируется к опорному брусу. Данные работы требуют аккуратности и внимательности.
3. Установите между двумя фронтонами опорный коньковый брус и уложите сверху SIP-панели. Зафиксируйте плиты болтами.

Технология сборки крыши идентична созданию пола на первом этаже. Невзирая на то, что панели обладают прочностью, при формировании кровли задействуйте соединительную доску. Такой подход гарантирует жёсткость и устойчивость конструкции к порывам ветра.

Комментарии4 комментария

андрей:
30.04.2016 в 17:21
Здравствуйте. У меня есть вопросы. Как называется клей в баллонах? И как закрепляются вертикальные стойки к полу? И можно ли не клеить плиты с пенопластом , а сначала собрать например наружную сторону , потом вставить пенопласт и собрать внутреннюю сторону ? Спасибо.

Николаевич:
04.05.2016 в 08:52
Здравствуйте. Сразу отвечу на последний вопрос. Конечно можно, многие так и поступают, особенно, если негде изготовить панели и хранить их до момента сборки. Панельная каркасная технология как раз и придумана для того, чтобы максимально сократить количество работ непосредственно на участке, что несомненно удобнее. И еще одно: панель, собранная в цеху (гараже, подсобке, под навесом), где вы после склейки поместите ее под груз, будет монолитнее. Просто вставлять между балками пенопласт не рекомендую

Вклеивая пенополистирол в обшитый снаружи каркас, используйте описанную в статье технологию нанесения пены — это важно. Если вы просто ее нанесете полосками, а не всплошную, или вложите ПСБ без пены, то на внутренней стороне ОСП сможет образовываться конденсат, что и самой ОСП и дереву каркаса не удлинит срока службы

Да, с внутренней стороны при такой сборке можете не ставить 2-й лист ОСП, а приклеивать по той же схеме 2 листа гипсокартона со сдвигом стыков, уложив между ними (и сфотографировав с прикладыванием рулетки) электропроводку и другие, нужные вам кабеля. Процесс штробления ГКЛ описывать не буду. Вертикальные стойки к нижнему и верхнему брусу обвязки крепятся либо саморезами, либо гвоздями. Для точности установки рекомендую использовать шаблон из доски длиной 500 мм. Усиливать соединение уголками и (или) косоурами не считаю необходимым, если технология дальнейшей сборки, а главное — склеивания, не будет нарушена. В баллоны фасуется 2 вида пены — оба называются пенополиуретан. Одна, после выдувки из баллона продолжает увеличиваться в объеме некоторое время, до первичной полимеризации, а вторая — только во время нанесения — она называется пенополиуретановый клей. Клеящая способность у пены и клея одной и той же фирмы практически одинакова, поэтому тратить деньги на более дорогой клей считаю нецелесообразным. Обеспечьте хорошую фиксацию приклеиваемого материала, чтобы пена его не отталкивала. Когда ей некуда будет расширяться, она будет просто склеивать. Для фиксации ГКЛ во время приклеивания я использую скрученные вдоль Т-образно доски соответствующей длины — несколько штук на лист, которые креплю к балкам саморезами с головкой и снимаю минут через 20-25, за которые и пройдет первичная полимеризация пены.

Сергей:
02.01.2017 в 21:25
А как с мышами,они любят пенополестирол?

Николаевич:
12.01.2017 в 13:47
Мыши любят его не более, чем любую минеральную, и базальтовая не исключение, вату. И как раз вату предпочтут ему однозначно. Они такого не едят, а делают в этих материалах свои кубла. Но, уважающие себя производители пенополистирола используют только качественное сырье, в которое, кроме антипиренов, делающих ПСБ-С самозатухающим, введен и меламин, отпугивающий мышей. Ни в стенах, ни в перекрытиях ни одного из построенных нами по такой технологии 2-х десятков домов, мышей нет. В помещение через неплотно прикрытые двери и окна они осенью пробираются, но случаев поселения наши заказчики не фиксировали. Выводили доступными способами, и до следующей осени не имели этого неприятного соседства.

SIP (Structural insulated panel): характеристики, достоинства и недостатки

Sip панели представляют собой трёхслойные сэндвич-панели. Между двумя слоями из твёрдого листового материала, располагается теплоизоляционная и звукоизоляционная прослойка. В качестве внешних слоёв чаще всего используются плиты OSB, наполнителем выступает пенополистирол. Реже для заполнения применяют минеральную вату, поскольку это значительно увеличивает вес и стоимость элементов. Снаружи обрабатываются противопожарными и антисептическими пропитками. Sip сэндвичи выпускают различной толщины — 124; 174 и 224 мм, в зависимости от предназначения. Основными линейными размерами являются 2500*1250 мм и 2800*1250 мм, хотя можно заказать изделия и других размеров.

Популярность данной продукции обусловлена большим количеством преимуществ:

• Заводская готовность. При заказе сборных элементов на заводе, комплектация проходит таким образом, чтоб учесть все особенности проекта и свести ошибки сборки к минимуму. Также многие производители комплектуют изделия шипованной доской, что обеспечивает надёжное соединение шип-паз. В других случаях комплектация брусом производится по месту сборки.
• Простота использования. Технология настолько проста, что здание можно собрать своими руками. При этом набор инструментов для работы минимален.
• Широкое применение. Из SIP можно строить загородные коттеджи, офисные и складские помещения, гаражи и осуществлять монтаж других зданий и сооружений.
• Высокая тепло- и шумоизоляция. Наличие пенопласта или минеральной ваты обеспечивает отличные теплофизические свойства.
• Прочность. Изготовители дают гарантию минимум 50 лет.
• Лёгкость конструкции. Малый вес позволяет применять облегчённые типы фундаментов.
• Скорость возведения.
• Всесезонность. Отсутствие «мокрых» процессов позволяет вам самим производить монтаж вне зависимости от погодных условий.
• Экономия. Использование данной технологии на всех этапах строительства от пола до крыши, позволяет сократить расходы на материал.
• Уменьшение денежных затрат на отопление.

К недостаткам относят:

• Синтетические материалы.
• Полная герметичность зданий. Для нормальной эксплуатации такого объекта необходима хорошая система принудительной вентиляции.
• Горючесть. По этому поводу ведутся жаркие споры, хотя производители обещают высокий класс пожарной безопасности.

Нужно ответственно подойти к выбору SIP, чтоб они отвечали всем заданным требованиям. Наличию пропитки для биологической защиты, огнестойких и влагостойких покрытий, толщине каркасного покрытия и плотности изолирующего слоя.

Значение вентиляционных систем в строительстве

Вентиляция в доме—это не роскошь, а жизненная необходимость. Если не мешать влаге накапливаться, она соберётся в конденсат и приведёт к:

1. Растрескиванию краски;
2. Утрате привлекательного вида отделочных материалов;
3. Отставанию обоев;
4. Запаху сырости, грибку и плесени.

Но чистота воздуха не только улучшает настроение, но и влияет на здоровье. Чем больше в воздухе пыли, микробов и запахов, тем больше вреда они могут нанести дыхательным путям и спровоцировать серьёзные болезни.

Раньше нам хватало для очистки домашнего воздушного пространства:

• открытия окон или форточек для проветривания;
• притока уличного воздуха через дверные и оконные зазоры;
• оттока загрязнённого воздуха через решётки в кухне и туалете.

Сейчас такие способы устарели и становятся неэффективными.

Принудительные меры для вентиляции панельного дома

Строительство домов из СИП-панелей — один из самых оптимальных вариантов для частного домостроения. Чтобы в таком доме дышалось легко и свободно, нужно грамотно устроить в нём принудительную вентиляцию с помощью специального оборудования.

Вентиляционную систему необходимо включить в проект дома, чтобы всё предусмотреть заранее. Для этого нужно обратиться за помощью к специалистам, чтобы они всё правильно рассчитали. Это позволит:

1. вписать инженерные коммуникации в интерьер;
2. правильно сформировать бюджет;
3. совместить вентиляцию с другими инженерными системами;
4. согласовать все работы со смежниками;
5. приведёт к качественному результату.

Для вентиляции в СИП-доме используют несколько систем:

• наборную;
• приточно-вытяжную.

Преимущество второй над первой заключается в том, что здесь в одном корпусе собраны все механизмы, что приводит к экономии энергозатрат и семейного бюджета.

Для СИП-домов необходима также хорошая вентиляция между землей и полом 1-го этажа. Для этого на фундамент кладут два ряда блоков или в несколько рядов кирпич, в которых оставляют небольшие окошечки.

Сип-панели своими руками: пошаговый инструктаж

Производственный цикл создания сип панелей достаточно прост. Некоторые умельцы изготавливают небольшие партии стройматериалов в домашних условиях.

Полезное: Каркасный дом: утепление пенопластом

Подготовка материалов и инструментов

Перед тем, как сделать сип панели, необходимо запастись оборудованием и правильно подобрать материал.

Рекомендации по выбору комплектующих элементов:

1. ОСП. Для наружного слоя плит подойдет OSB-3 – материал предназначен для эксплуатации во влажной среде. Лучше выбирать древесные полотна у известных производителей, чтобы обезопасить себя от покупки плит низкого качества. В сертификате должен быть указан тип клея – именно он определяет экологичность товара.
2. Утеплитель. Подойдет пенополистирол марок С-25-35.
3. Клей. Необходимо выбирать состав с высоким показателем влагостойкости и широким рабочим температурным диапазоном. Рекомендованные составы: Клейберит, TOP-UR (15-40), Macroplast UR 7228/7229.

Перечисленные составы не имеют летучих соединений, опасных для здоровья. Они используются именно для производства сип панелей, отличаются хорошей адгезионной прочностью, технологичной вязкостью.

Необходимое оборудование и инструменты для изготовления сип панелей своими руками:

• пресс или вакуумный насос, обеспечивающий откачку воздуха;
• терморезак – трубчатый электронагреватель необходим для нарезки изделий, плавления утеплителя;
• широкий стол для раскладки деталей;
• резиновый зубчатый шпатель или распылитель для нанесения клея.

Порядок сборки панелей

Технологию изготовления сип панели своими руками можно разбить на несколько основных этапов:

1. Укладка листов. Первую плиту выложить на стол.
2. Нанесение клея. Равномерно распределить по поверхности клей, ориентировочный расход – 150-200 г/кв. м листа. После обработки составом надо подождать 10 минут.
3. Укладка утеплителя. На плиту положить пенополистирол и хорошо разровнять. Оттягивать процесс размещения утеплителя нельзя, так как клей может начать застывать и качество готового изделия может ухудшиться – панель потеряет прочность.
4. Нанесение клея. Пенополистирол обработать клеем и прижать к нему второй лист ОСП.
5. Прессовка. Собранную плиту отправить под пресс.

Полезное: ОСП для строительства каркасного дома

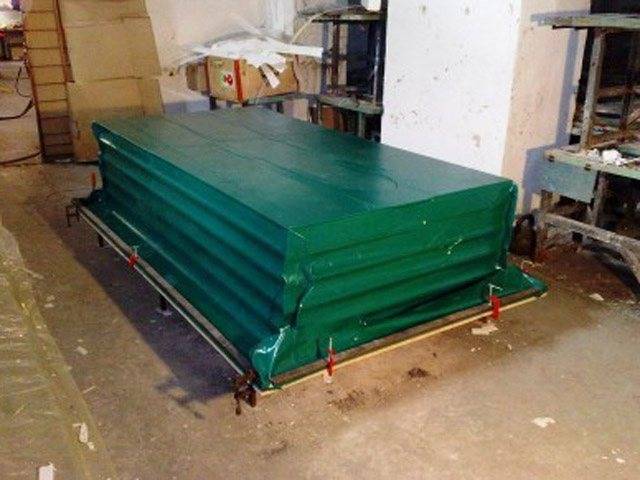

Если пресса нет, то прибегают к методике вакуумного прессования:

1. Изготовить 5-7 панелей – каждое последующее изделие собирают на предыдущем.
2. Стопку накрыть тентовым материалом.
3. Сделать из ткани герметичный чехол, проклеив края быстросхватывающимся клеем – подойдет состав Космофен.
4. Вакуумным насосом откачать воздух из чехла.
5. Панели выдержать в безвоздушном пространстве около часа.

При таком методе на каждую плиту воздействует давление порядка одной тонны. После процесса вакуумного прессования тентовый материал снять и оставить панели на сутки в горизонтальном положении.

Техника безопасности

Производственные работы сопряжены с определенным риском. В процессе сборки сип панелей необходимо придерживаться следующих правил безопасности:

• работы выполняют в хорошо освещенном и вентилируемом помещении;
• исполнитель должен использовать средства индивидуальной защиты: спецодежду с длинным рукавом, перчатки, очки;
• при использовании распылителя для нанесения клея необходимо надевать респиратор.
