Дождевые цепи вместо водосточных труб на даче — выглядит очень стильно!

Какие виды труб подходят для устройства водостока?

Вам понравилась идея, но вы переживаете, насколько канализационные трубы смогут выдержать внешнюю атмосферу? Ведь они предназначены для отвода воды из дома, причем в основном под землей, и вряд ли производитель заботиться о том, чтобы такой пластиковый материал хорошо переносил ультрафиолетовые лучи. Но, на самом деле, многие дачники замечают, что обрезки серых и коричневых труб прекрасно чувствуют себя под открытым солнцем довольно много лет.

Причем ввиду относительной дешевизны канализационных труб, вы можете сооружать из них водостоки самых сложных форм и самых разных целей:

https://youtube.com/watch?v=U0f6JlpVRc4

Ваш самодельный водосток прослужит вам верой и правдой не меньше промышленного, если вы правильно подберете для него материал. Канализационные трубы бывают совершенно разных видов, для разных частей водоотвода. Ведь вы знаете, что водосток бывает внутренний и наружный, и первый используется в основном только для плоских крыш. Он как раз хорошо спрятан от солнечных лучей, а потому для его устройства подходят практически любые канализационные трубы.

А вот для двускатной или односкатной крыши вам важно научиться разбираться в материале. Белые трубы используются для монтажа систем канализации внутри помещения. Их материал рассчитан, в основном, на высокую температуру воды и обладает высоким уровнем шумоизоляции

Их материал рассчитан, в основном, на высокую температуру воды и обладает высоким уровнем шумоизоляции

Белые трубы используются для монтажа систем канализации внутри помещения. Их материал рассчитан, в основном, на высокую температуру воды и обладает высоким уровнем шумоизоляции.

Использовать белые трубы в качестве водостока можно только в тех местностях, где зима теплая и мягкая, т.к. резкие перепады температур такой пластик не выдержит. А поэтому пока забудьте об этом варианте.

Серые трубы встречаются чаще всего. Они тоже используются внутри дома, но пластик у них уже попрочнее. Он рассчитан на высокую температуру, но плохо переносит мороз и физические нагрузки.

Поэтому, если вы живете в южных регионах России, где достаточно мягкий климат и почти не бывают морозы, для вас не будет проблемой: как сделать водосток из канализационных труб такого цвета и как долго он вам прослужит. Только не забывайте их постоянно чистить от снега и льда, чтобы не раскрошились.

А вот коричневые трубы используются при монтаже систем канализации уже снаружи. Они отличаются толстой стенкой, которая замечательно переносит минусовую температуру и высокое давление водяной массой.

Единственное, к чему такие трубы не приспособлены, это горячая температура воды. Ведь рассчитывается, что канализационная стоковая вода из дома, прежде, чем попадет в коричневые трубы, после белых и серых уже остывает, плюс более прохладная температура воздуха на улице завершит свое дело. Такие трубы отлично переносят нагрузки от снега и льда, достаточно прочны, но не выдерживает подолгу прямых солнечных лучей и со временем становятся хрупкими.

Вот какой симпатичный водосток получается из коричневой канализационной трубы:

Домашних мастеров особенно радует тот факт, что цена на одну канализационную трубу меньше, чем на водосточный желоб такой же длины. А ведь из одной трубы получается целых два желоба!

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

• Грунтовое основание в виде ложа.
• Слой песка или ПГС толщиной около 5 см.
• Бетон около 7 см.
• Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап — засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Достоинства и недостатки пластиковых водостоков

Водостоки из ПВХ обрели популярность, благодаря массовому производству недорогих, но качественных  полимеров. В составе материала: прочный винил и стабилизаторы, повышающие стойкость к УФ-излучению и температурному воздействию.

Срок службы данного класса материалов – 10-15 лет (некоторые производители дают гарантию до 25 лет). Да, их нельзя назвать вечными, но их прекрасные эксплуатационные характеристики, в сочетании с небольшой стоимостью и широкой цветовой гаммой, позволили полимерным водостокам найти массу поклонников среди застройщиков.

Кроме непосредственно желобов и труб, в пластиковую конструкцию водостоков входят множественные комплектующие: переходники, воронки, уголки, колена, заглушки. С их помощью выполняется монтаж системы, которая собирается наподобие конструктора. При этом ничего подрезать и паять не нужно.

Крепежные детали и комплектующие разнообразны, поэтому пластиковый желоб можно собрать на карнизном свесе любой сложности, длины и конфигурации. Соединение деталей, в зависимости от производителя системы, может выполняться клеевым способом или безклеевым – с помощью резиновых уплотнителей.

Так как пластик не способен выдерживать большие нагрузки, кронштейны для удерживания желобов придется устанавливать с небольшим шагом.

Пластиковые водостоки выпускают окрашенными по шкале RAL, поэтому они могут иметь любое цветовое решение, подходящее под основное кровельное покрытие. Но наибольшим спросом пользуются системы, окрашенные коричневым цветом, серебристым или «под медь».

Лучше всего пластиковые водоотливы сочетаются с кровлями из битумной черепицы и керамической черепицы. Однако могут быть использованы и под другие современные покрытия.

Начнем с сильных сторон пластика:

• Небольшой вес. Пластик значительно легче любого металла (даже алюминия), он практически невесом. Водосток из ПВХ не нагружает стропильную систему крыши, соответственно она не нуждается в специальном укреплении. Этим объясняются и рекомендации специалистов использовать пластиковые водоотводы при ремонтах старых крыш с обветшалыми стропилами.
• Абсолютные антикоррозионные свойства. Пластик не способен ржаветь и гнить, даже при постоянном контакте с водой и нарушениях поверхностного слоя. В этом его огромное преимущество перед металлом.
• Способность «работать» в широком диапазоне температур: от -50°C до +70°C.
• Устойчивость к агрессивным средам. Пластик не реагирует на большинство химических раздражителей. Поэтому лучше использовать водостоки из ПВХ, если дом, например, находится на морском побережье (воздух насыщен солью) или поблизости есть заводы.
• Простой монтаж. Пластиковый водоотвод можно собрать даже самостоятельно, так как все комплектующие, необходимые для этого, есть в свободной продаже.
• Гладкость поверхности. На пластмассовых стенках не задерживается грязь и мелкий мусор. Соответственно, пластик долго сохраняет ухоженный вид, даже без регулярного ухода. Чистка желобов не занимает много времени и заключается в их промывке водой из шланга.
• Малошумность. Во время дождя пластиковые водоотводы не производят такого шума, как металлические.
• Широкий ассортимент расцветок.
• Невысокая цена. Качественная пластиковая водосточка примерно в 2 раза дешевле, чем металлический аналог с полимерным покрытием.

А теперь — список недостатков:

• Малая сопротивляемость нагрузкам. Схождение снега или льда с крыши может стать фатальным для пластиковых водоотводов. Велика вероятность их деформаций, растрескиваний и разломов. Для того, чтобы усилить конструкцию, необходим точный расчет количества кронштейнов и их установка с небольшим шагом в 0,5-0,6 м. Если сравнивать с металлическими системами, то для них крюки можно монтировать через 0,7-0,9 м.
• При изменениях температуры пластик меняет линейные размеры. То есть при охлаждении он сжимается, при нагревании – расширяется. То же происходит и с водосточными трубами. Чтобы при заморозках такой водосток не лопнул, его детали собираются (соединяются) с использованием специальных компенсаторов расширения и уплотнителей из резины.
• На морозе пластиковый водосток становится хрупким, поэтому под давлением снега его стенки могут лопнуть.
• Нестойкость цвета, постепенное его выгорание на солнце. Особенно это проблема касается водоотводов, сделанных из некачественного пластика, на котором цвет «не держится».

Про особенности пластиковых водостоков, на примере систем Docke, рассказывают в информационном сюжете:

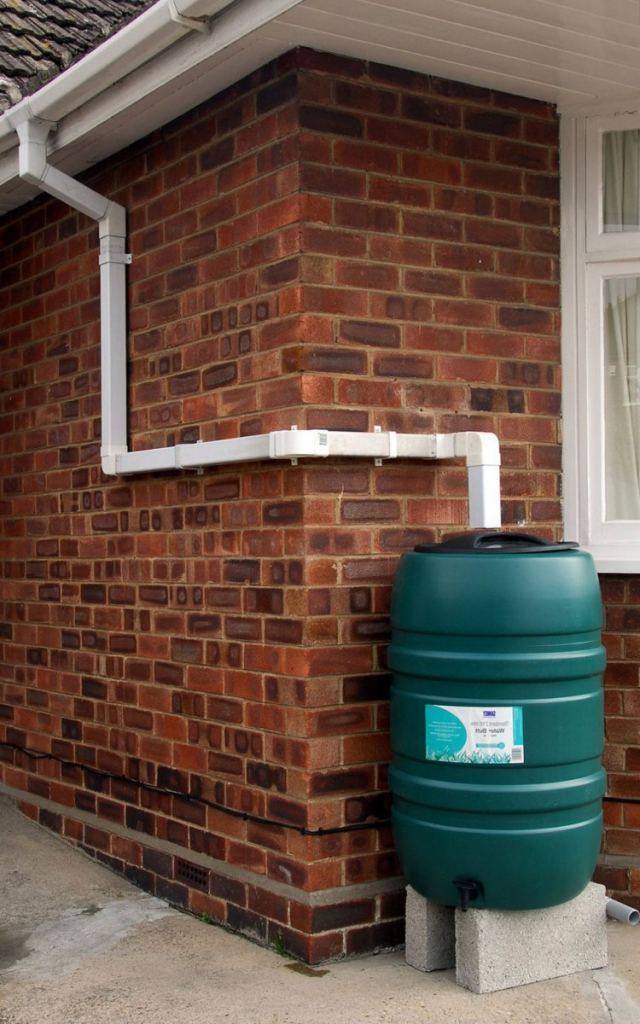

Устройство системы сбора с наземным накопителем

Для обустройства подобной системы для дачи или загородного домика понадобится:

• накопительный пластиковый бак;
• гибкий соединительный шланг;
• фильтрующий элемент;
• стальные или пластиковые трубы, желобки и лоточки;
• крепежи.

Самодельную систему водостока собираем следующим образом:

1. Выполняется фиксация желобков по краям крыши крюками или скобами.
2. Выбирается угол для установки накопительного резервуара. Здесь же фиксируется труба для водостока.
3. Все элементы соединяются воронкой.
4. Соединительные швы надежно герметизируются специальными герметиками.

При установке элементов водостока важно обеспечить незначительный наклон на 2,5–3 см в сторону водосточной трубы. При сборке угловой трубы, к которой подсоединяется накопительный бак, устанавливается фильтр. Воронка также оснащается фильтрующим элементом

Карандашом наносятся отметки для определения высоты монтажа водоотводной трубы с соблюдением уровня верхней части резервуара

Воронка также оснащается фильтрующим элементом. Карандашом наносятся отметки для определения высоты монтажа водоотводной трубы с соблюдением уровня верхней части резервуара.

Отмеченный участок аккуратно срезается и удаляется, а вместо него устанавливается сборный коллектор. Далее подсоединяется шланг, одним концом – к водяному приемнику, другим – к накопителю. Для этого под защитной крышкой бака проделывается отверстие соответствующего диаметра.

Площадка, на которой устанавливается накопительный резервуар, засыпается мелким гравием, а сверху обустраивается кирпичная подставка.

Монтаж системы

Ассоциации о том, как сделать сточную систему, чтобы она работала с максимальным эффектом приходят в виде желоба дающего направление с большей части площади крыши в отводящую трубу. Вариант хороший, предсказуемый и очень простой. Необходимо только позаботиться о том чтобы для предотвращения попадания крупного мусора, установить фильтр на входе в желоб.

Водосточную трубу стоит снабдить раструбом выполняющим роль воронки. В идеале, диаметр коммуникации должен составлять до 30 сантиметров.

Если по каким-либо причинам достичь такого показателя не возможно, то необходимо придерживаться минимума – 8 сантиметров. В противном случае накапливать ценный ресурс придётся очень долго.

Защита фундамента от талых и ливневых вод

Защита от талой воды

Сезонное образование поверхностных вод является также большой проблемой. Решить ее можно с помощью комплексной защиты, которая включает водосточную систему, отмостку и водоотвод.

Водосточная система

Конструкция предназначена для сбора дождевой или талой воды с крыши дома. Вода по специальным желобам стекает в воронки и по трубам отводится от фундамента здания.

Отводить от фундамента ливневые стоки помогает кольцевой дренаж. Он выполняется следующим образом:

В открытую траншею укладывают трубы, которые ведут к общей канализации. Укладку труб выполняют на утрамбованную подушку их песка и щебня

При этом очень важно, чтобы диаметр водоотводных и водосточных труб был одинаковым. Устанавливают колодцы, которые принимают воду с водостоков

Вся вода собирается в общем колодце, из которого она удаляется методом откачки, прямым отводом в открытый водоем или впитывается в почву через дренажное поле.

Отмостка

Вода, которая скапливается на поверхности, отводится от фундамента с помощью отмостки. Ее обустройство выглядит следующим образом:

1. Выполняется разметка.
2. Снимается слой грунта на глубину до 25 см.
3. Выполняется монтаж опалубки.
4. Почва засыпается слоем глины и тщательно уплотняется.
5. Далее следует слой песка в 10 см, который также хорошо утрамбовывается.
6. Поверх песка насыпают мелкую щебенку слоем 5 см.
7. В месте соединения отмостки со стеной дома обязательно формируется компенсационный шов в 2 см.
8. Отмостка заливается бетоном.

Дренаж

Вода от водосточной системы и отмостки отводится посредством поверхностного дренажа. Его обустройство выполняется по следующей схеме:

1. По внешней стороне отмостки роют неглубокую канаву, имеющую небольшой уклон.
2. Дно траншеи засыпают песком и гравием, создавая песчано-гравийную подушку.
3. Далее укладывают специальные лотки и закрывают их решетками.

Оригинальный водосток — несколько лучших идей

Трудно представить себе загородный дом без водосточной системы. Это неотъемлемая часть, которая уберегает стены и фундамент от излишней сырости, и обеспечивает централизованный отток дождевой воды с крыши.

Современные производители предлагаю большой выбор всевозможных расцветок водосточных труб и желобов. К тому же, помимо стандартной круглой формы, на рынке теперь представлены и прямоугольные системы различных размеров. Но если вы сторонник оригинальных решений, то вероятно задумывались о том, как преобразовать этот стандартный компонент в нечто действительно уникальное и выделяющееся.

Ниже представим вам несколько идей как украсить уже установленный водосток, либо же собрать своими руками водосточную систему, которая станет настоящим произведением искусства.

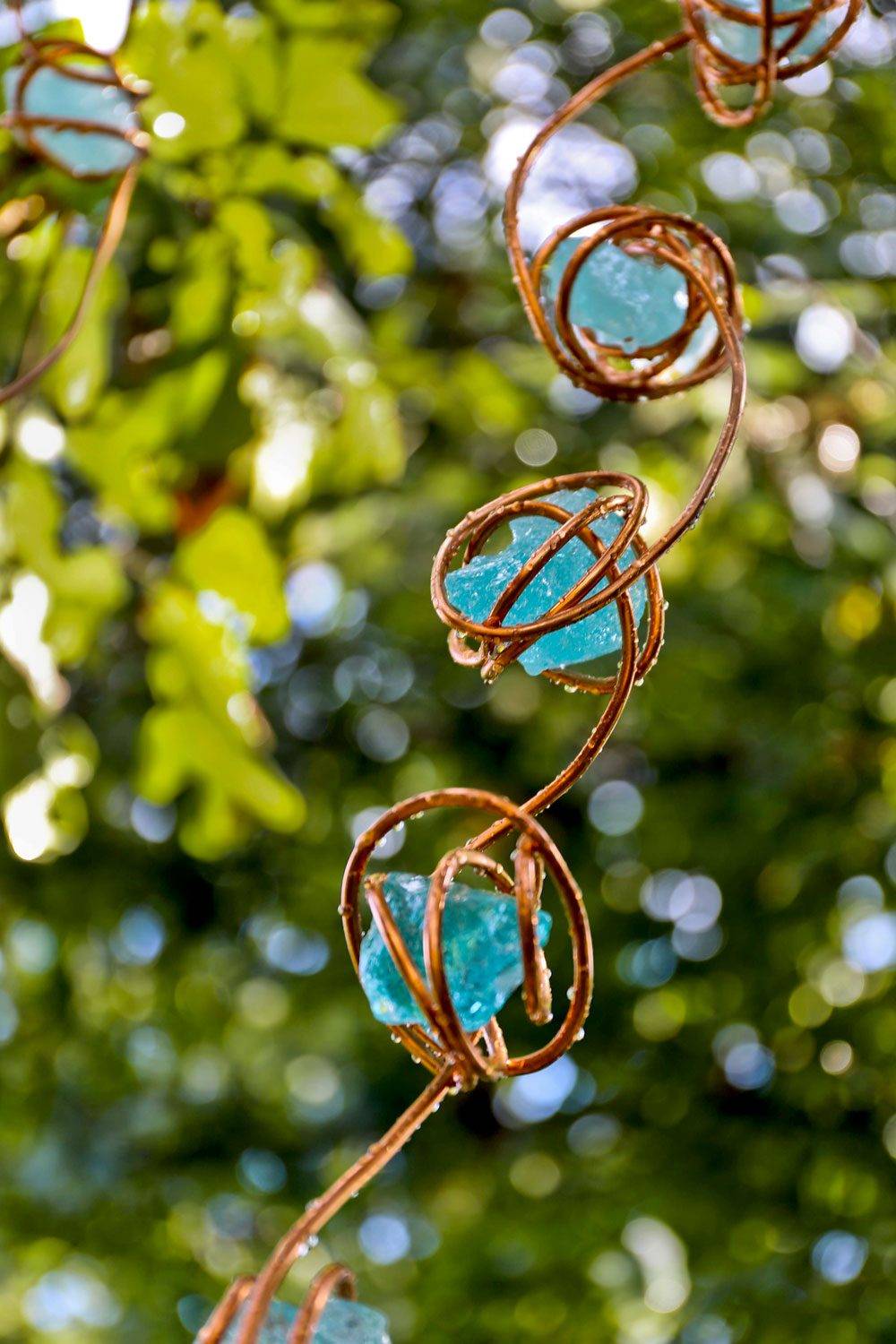

Дождевые цепи из медной проволоки и кускового стекла

Для изготовления дождевой цепи понадобятся пассатижи и кусачки, кусковое стекло эрклез и мягкая медная проволока.

Сборкой можно заниматься прямо на улице

Куски стекла желательно подбирать примерно одного размера. А если такой вариант не слишком нравится, можно заменить эрклез, например, речной галькой.

Изготовление дождевой цепи

Методика максимально проста — каждый камешек нужно обернуть проволокой так, чтобы он не выскользнул между витками.

А для навешивания готовой цепи на ветку не сложно сделать крюк из той же медной проволоки.

На фото видно, как сделать простой крюк

Дождевые цепи были развешены не под крышей, а на ветвях дерева. Получилось очень необычно, декоративно.

После дождя цепь переливается и сверкает в лучах солнца

А какой из вариантов больше нравится вам?

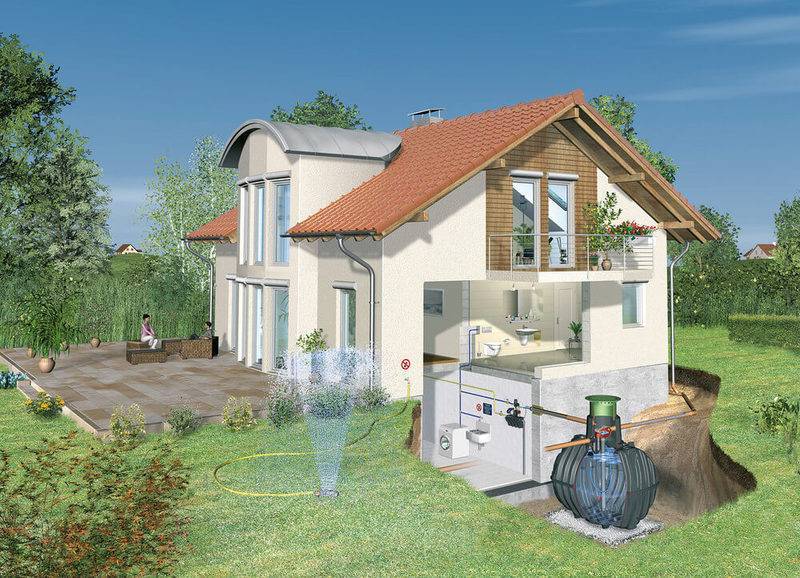

Устройство подземной системы накопления

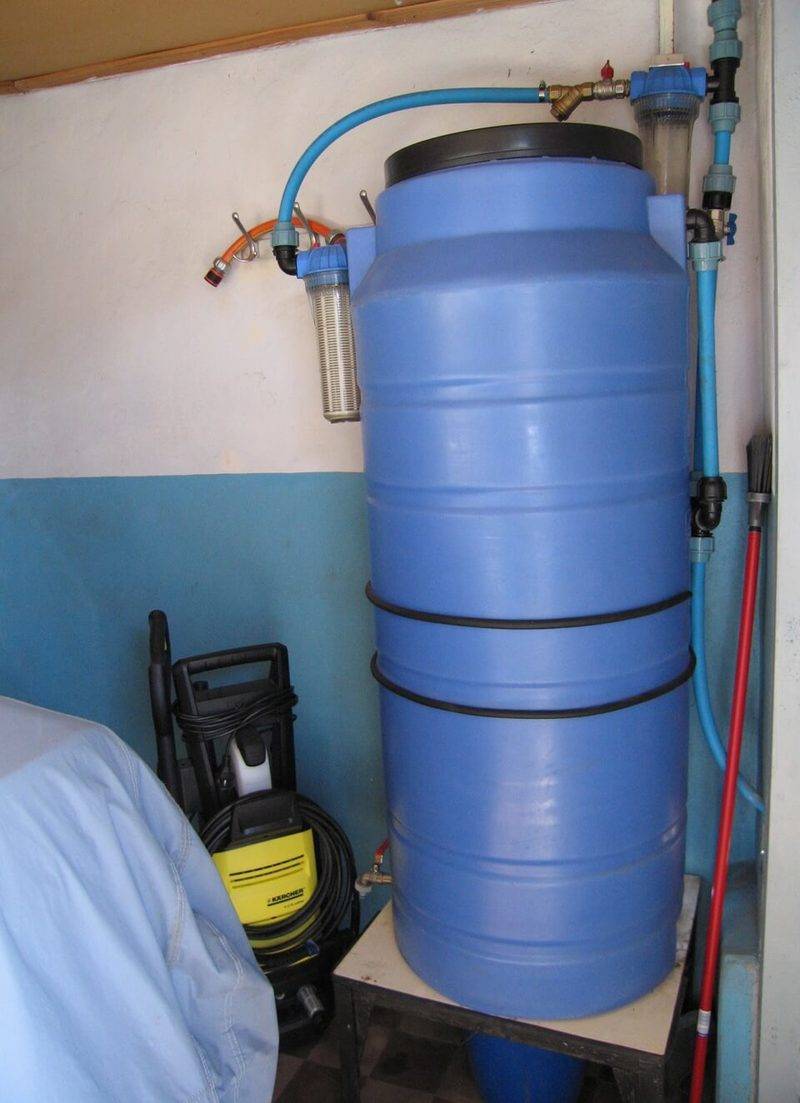

Вместительность бака, устанавливаемого в подвал, может составить от 750 до 2000 л, его ширина обычно не превышает 800 мм, что упрощает транспортировку ёмкости через стандартные дверные проёмы до места размещения.

При необходимости можно объединить несколько баков между собой с помощью пластиковых труб диаметром 50–100 мм, введённых посредством разъёмного соединения в нижнюю часть каждой ёмкости.

Размещение накопительного бака в грунте возможно, если уровень грунтовых вод невысок. Для этой цели подойдут ёмкости большого объёма: 2000–3000 л.

Котлован необходимо отрыть глубже и шире габаритных размеров бака — на дно котлована насыпается 200–250 мм слой крупного песка; устанавливается ёмкость; между корпусом накопителя и стенками котлована насыпается песок крупной фракции, слоем 200–250 мм.

Перед началом холодного сезона насос извлекается из бака, а полость над закрытой горловиной засыпается песком. Песчаная подушка под баком и по периметру его стен защитит ёмкость от давления грунта, засыпка горловины — от промерзания.

Если дожди будут продолжительными, то вода может переполнить накопитель. Поэтому при установке подземного бака имеет смысл оборудовать его трубой слива-перелива, способной отводить избыточную воду в ливневую канализацию — вывод из накопительной ёмкости необходимо оборудовать сифоном (водяным затвором), препятствующим проникновению внутрь запахов из канализации, а также обратным клапаном, не позволяющим воде из канализации попасть внутрь накопителя.

В случае длительного отсутствия атмосферных осадков и опорожнения ёмкости накопителя в ходе поливов, её необходимо заполнить водопроводной водой или доставленной из колодца — держать подземный бак пустым не рекомендуется, т. к. он может быть повреждён подвижками грунта.

Для определения степени опустошения ёмкости нужно на её внутреннюю стенку нанести разметку белой краской, отметив как минимум 1/3, 1/2 и 2/3 внутреннего объёма — в этом случае определить количество воды можно будет визуально, при помощи фонарика.

Дождевые цепи из медной проволоки и кускового стекла

Для изготовления дождевой цепи понадобятся пассатижи и кусачки, кусковое стекло эрклез и мягкая медная проволока.

Куски стекла желательно подбирать примерно одного размера. А если такой вариант не слишком нравится, можно заменить эрклез, например, речной галькой.

Методика максимально проста — каждый камешек нужно обернуть проволокой так, чтобы он не выскользнул между витками.

А для навешивания готовой цепи на ветку не сложно сделать крюк из той же медной проволоки.

Дождевые цепи были развешены не под крышей, а на ветвях дерева. Получилось очень необычно, декоративно.

Источник

Устройство дренажных траншей

Схема устройства дренажной траншеи: 1. Плодородный грунт. 2. Песок. 3. Щебень крупной фракции. 4. Геотекстиль (дарнит). 5. Труба ПНД Д = 90 mm. 6. Обмотка трубы ПНД геотекстилем.

После того как траншеи выкопаны, приступают к работам по укладке геотекстиля. Важный момент в этом процессе заключается в том, что геотекстиль не должен состоять из тканевых материалов, так как вода должна свободно проходить через него. Для этого применяются такие материалы, как дорнит и флизелин. Геотекстиль обладает уникальными свойствами, что позволяет применять его в фильтрационных целях.

Благодаря отличным дренирующим характеристикам он, в свою очередь, не способствует вымыванию мелких частиц почвы в дренажный резервуар, что позволяет сохранять плодородный слой грунта. Геотекстиль значительно повышает срок эксплуатации дренажной системы. Эта мембрана отсекает частицы почвы, вымываемые водой, в итоге они образуют дополнительный природный барьер, не мешая отводу воды. Благодаря огромному количеству пор на единицу площади, геотекстиль практически не засоряется и может служить долгое время.

Следующий слой состоит из сыпучих крупнозернистых материалов: керамзита, щебня, битого кирпича или бетона. Толщина этого слоя должна составлять не менее 5 см. Такое сочетание упрощает конструкцию дренажной системы и минимизирует водную эрозию грунта на склонах участка.

Следующий шаг – это укладка водоотводящих труб с необходимой выдержкой угла наклона. После этого трубы засыпаются выбранным сыпучим материалом и оборачиваются геотекстилем. Должен получиться ”рукав”, состоящий из внешнего слоя, образованного геотекстилем, среднего слоя из щебня и центра из труб. Поверх этого остаток траншеи засыпается песком с поверхностной укладкой грунта.

Водосточная система

Назначение водосточной кровельной системы – собирать дождевую и талую воду с крыши здания и перенаправлять ее к точкам водосбора. Если водостоков нет или они устроены неправильно, то стекающая с кровли вода увлажняет стены (особенно это опасно для деревянных зданий и неотделанных снаружи домов из силикатного кирпича), разрушает отмостку и подмывает фундамент.

Если крыша имеет большую площадь, и потоки воды с нее достаточно сильные, они разбивает садовые дорожки, а здание оказывается забрызганным размокшей грязью почти на полметра

Главное правило при устройстве водостоков – отвести воду как можно дальше от основания дома. Ведь если устроить водосборники сразу под водосточными трубами, влага будет уходить в грунт под фундамент, и защищенными окажутся только стены и садовые дорожки! К тому же прилегающий к фундаменту грунт обычно более рыхлый, чем обычно, поэтому вода быстро впитывается в него и просачивается к бетонному основанию. Зимой она замерзает, расширяется и начинает «разрывать» бетонные конструкции.

Чтобы этого не случилось, по периметру дома делают отмостку шириной до одного метра и обустраивают водоотводные лотки или точечные дождеприемники, которые направляют водяные потоки в ливневую канализацию, дренажный колодец и т.д. в зависимости от общей системы водоотвода на участке.

Для какого климата подходит такая конструкция?

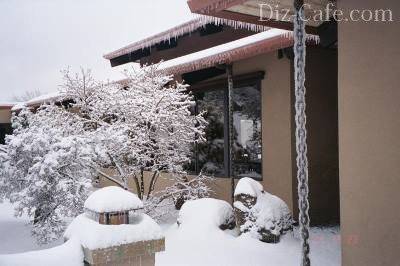

При всей своей оригинальности дождевые цепи вызывают немало вопросов. Самый частый – насколько они уместны в холодном климате с суровыми зимами, ведь если туда набьется снег, то после малейшей оттепели он может превратиться в глыбу льда. А весит такая ледяная скульптура немало. Не оборвет ли она карниз?

На металлической цепи с витиеватыми узорами красиво смотрятся капли влаги, а зимой она приобретает вид роскошного ледяного столба

На самом деле, все зависит от выбора формы дождевой цепи. В Японии, где климат мягкий, в конструкции чаще всего используют много одинаковых емкостей, а вот в северных странах форма несколько иная. К примеру, в Норвегии, где обожают подобный элемент декора, в kusari doi редко используют горшки. Обычно подвешивают оригинальную крупную цепь, с извилинами и витиеватыми узорами, которая сама по себе является шедевром кузнечного искусства. Вода стекает по ней не менее красиво, напоминая журчащий ручей, зато зимой ей не на чем застревать. Каркас лишь слегка обледеневает, покрываясь сосульками и замерзшими каплями, что выглядит необычно и весьма привлекательно.

Как видите, дождевые цепи можно вешать в любом климате, подбирая конструкцию с учетом суровости зимы.

Чтобы зимой на дождевой цепи не нарастало много льда, можно выбрать модель из крупных звеньев без использования емкостей

Основные способы отвода воды от фундамента здания

Для защиты основания дома от атмосферной и грунтовой влаги применяются различные конструкции, которые обычно объединяются в одну систему. Сюда включается отмостки по периметру дома, ливневая канализация с входящей в нее водосточной системой крыши, комплекс дождеприёмников, горизонтальный дренаж с совокупностью транспортировочных труб, ревизионных и накопительных колодцев и коллекторов. Чтобы разобраться, что собой представляют эти системы, можно рассмотреть их несколько подробнее.

Отмостки

Отмостки пор периметру дома можно назвать обязательным элементом для отвода дождевой и талой воды от фундамента. В комплексе с водосточной системой крыши, они способны эффективно защитить основу дома даже без обустройства сложной ливневой канализации, если количество сезонных осадков в данном регионе – не критично, а грунтовые воды проходят глубоко от поверхности.

Отмостки делают из разных материалов. Как правило, их размещение планируют с уклоном под углом 10÷15 градусов от стены дома, чтобы вода свободно стекала в почву или желоба ливневой канализации. Располагают отмостки по всему периметру строения, при этом учитывая, что они должны иметь ширину на 250÷300 мм больше выступающего карнизного или фронтонного свеса крыши. Помимо хорошей гидроизоляции, на отмостки также возлагается еще и функция внешнего горизонтального рубежа утепления фундамента.

Ливневая канализация с водосточной системой

Водосточная система обязательна для каждой постройки. Ее отсутствие или неверная планировка приводит к тому, что талая и дождевая вода будет попадать на стены, проникать к основанию дома, постепенно подмывая фундамент.

Вода из водосточной системы должна быть отведена как можно дальше от основания дома. Для этой цели используется целый ряд устройств и элементов ливневой канализации того или иного типа – дождеприемники, открытые желоба или скрытые под слом земли трубы, пескоуловители, фильтры, ревизионные и накопительные колодцы, коллекторы, аккумулирующие резервуары и другие.

Дренажные колодцы

Дренажные колодцы в качестве самостоятельных, автономных элементов системы отвода воды используют обычно при обустройстве бань или летних кухонь, не подключенных к системе домашней бытовой канализации.

Для постройки такого колодца можно использовать металлическую или пластиковую бочку с перфорированными стенками. Эту емкость устанавливают в вырытый для нее котлован, а затем заполняют щебнем или битым камнем. Сточную систему бани соединяют с колодцем желобом или трубой, по которой вода и будет отводиться от фундамента.

Система эта, очевидно, крайне несовершенная, и ее ни в коем случае нельзя объединять с ливневой канализацией, так как при сильном дожде не исключено быстрое переполнение с разливом канализационных стоков, что, безусловно, не сильно приятно. Тем не менее, в условиях дачного строительства к ней прибегают достаточно часто.

Дренажная система

Обустройство полноценной дренажной системы в совокупности с ливневой канализацией – это очень ответственный и трудоемкий процесс, требующий немалых материальных вложений. Однако во многих случаях без нее обойтись – не получается.

Чтобы эта система работала эффективно, необходимо проведение тщательных инженерных расчетов, которые чаще всего доверяют специалистам.

Так как это самый сложный, но одновременно — и самый эффективный вариант отведения воды от основания здания, и может выполняться по разному, его необходимо рассмотреть более подробно.

Нескучный восток: как сэкономить на строительстве водостока с помощью дождевых цепей

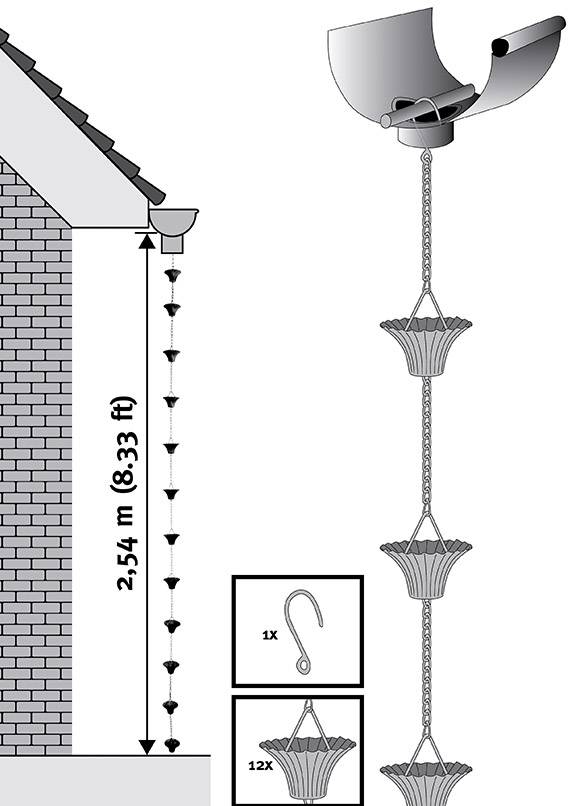

Kusari-Doi – или «дождь на цепи» придумали в Японии. Казалось бы, нет ничего проще, взять цепь и спустить с крыши вместо водостока. Однако, как и всё японское, торопиться с устройством водостока не стоит.

Во-первых, такие конструкции необходимо монтировать на некотором расстоянии от фасадных стен, укрепляя вторую половину цепи. Это делается для того, чтобы вода не забрызгала стены. Во-вторых, для многоэтажных конструкций такая система не подойдет, так как, падая с высоты, вода будет разбрызгиваться и создавать лишний шум.

Интересно, что дизайн и оформление дождевых цепей настолько разнообразен, что может вполне вписаться в любой загородный участок.

Такие цепи прекрасно можно использовать не только для жилых строений, но и для хозпостроек, беседок, оранжерей. Кроме того, вы получаете ровное, приятное, успокаивающее журчание вместо грохота в трубах.

Не забывайте, что крепление цепи должно быть крепким и устойчивым. Лучше направить цепь с помощью длинного гвоздя или шурупа. Тогда даже порыв ветра не сможет её сместить. Обязательно зафиксируйте нижнюю часть цепи.

Обычно её закрепляют в слив, или опускают в бочку с водой

Преимущества Kusari-Doi: • лёгкий монтаж; • не нужно чистить; • нет необходимости просверливать дыры под водосточные трубы; • эффектный внешний вид.

Иногда водосток уходит в канализационную сеть или в искусственный водоем. Такие цепи популярны не только в Японии, но и в Норвегии (они не лопнут в период холодов), а также в Финляндии. Иногда такие цепи ещё называют «капельниками». Они выполняют роль направляющих при таянии снега с крыш. А если вы хотите приобрести дизайнерские цепи, то можно поискать их в интернет магазинах.

Расскажите, готовы ли вы создать такой японский вариант водостока у вас на даче?

Источник

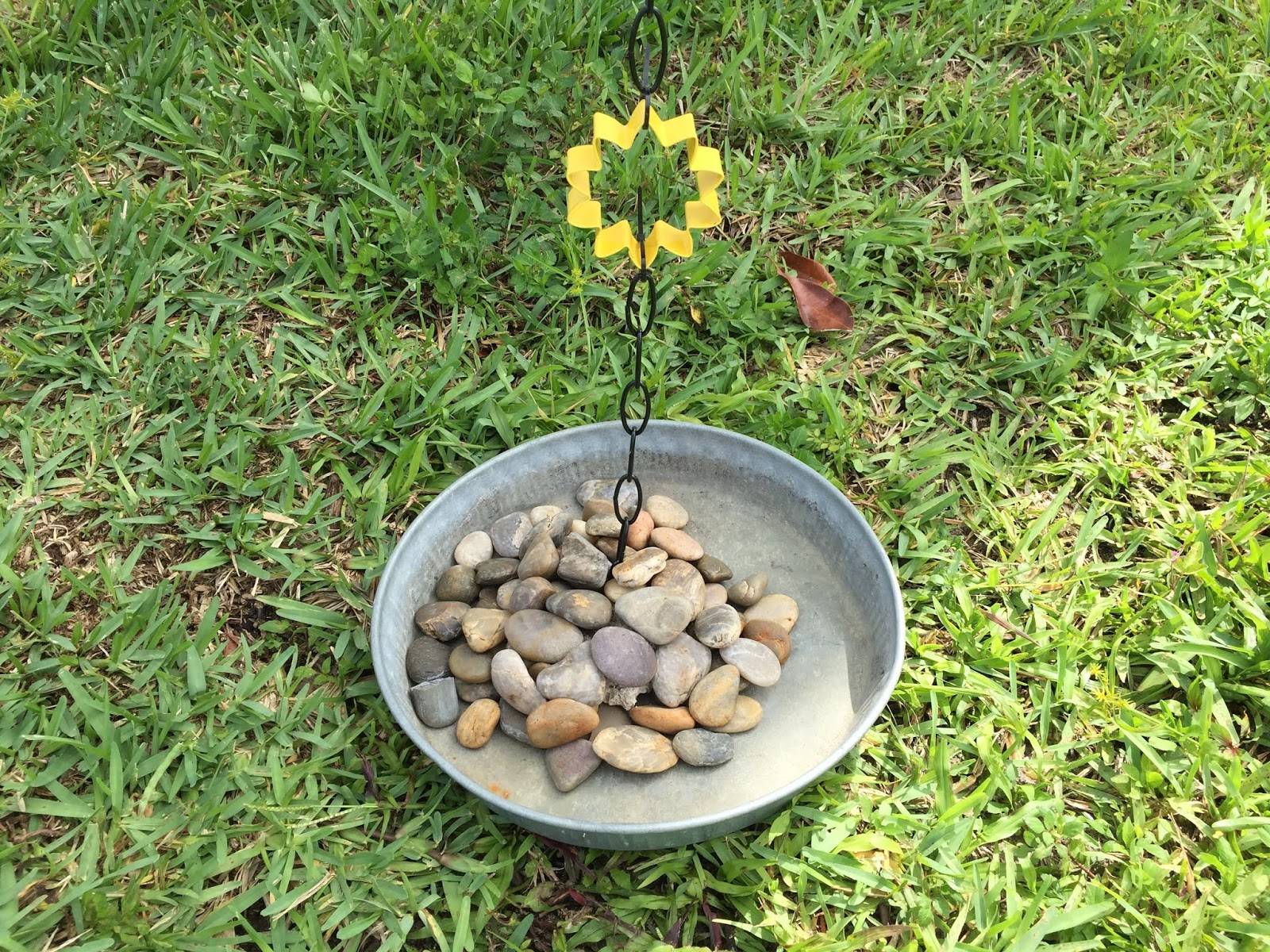

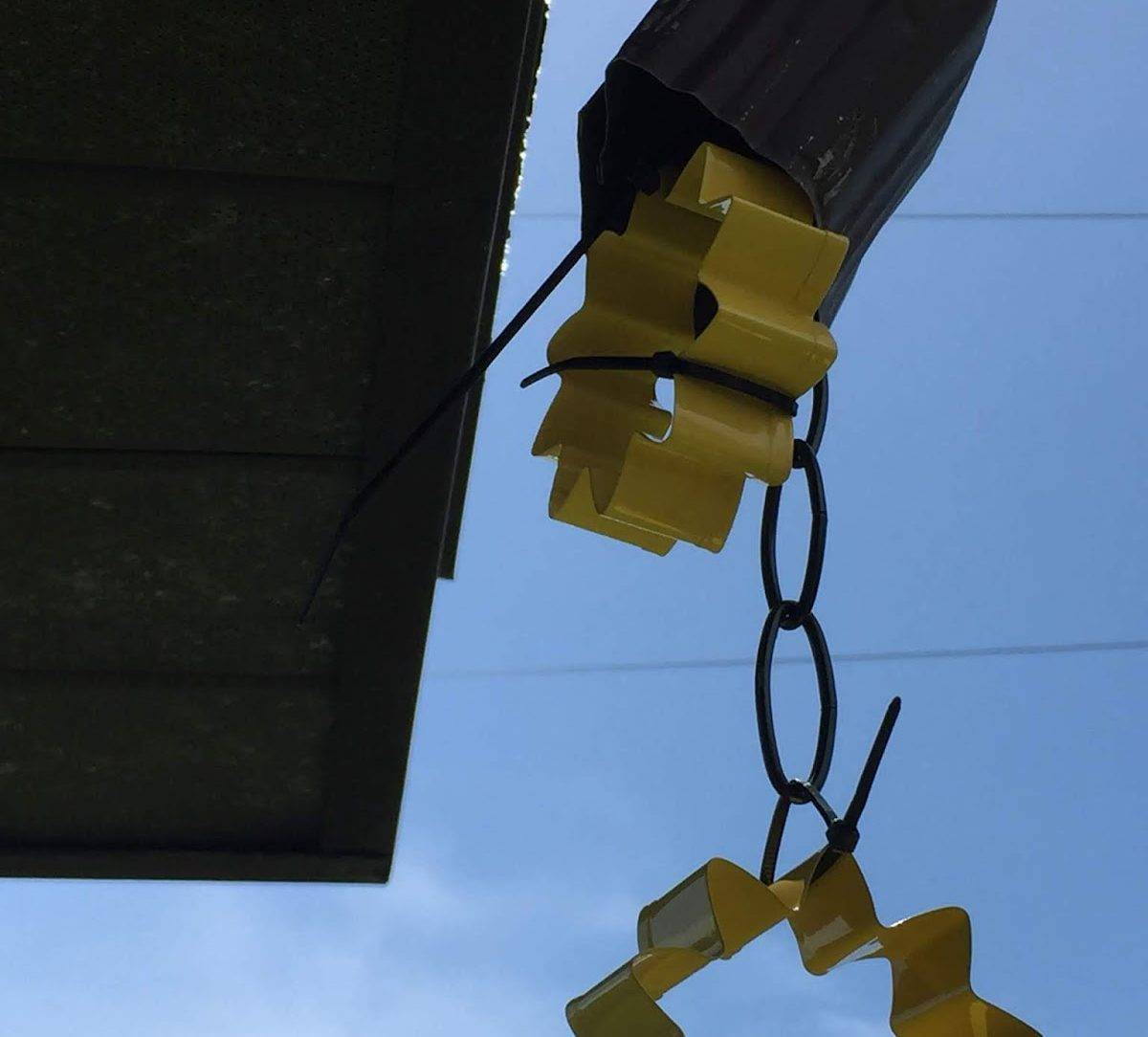

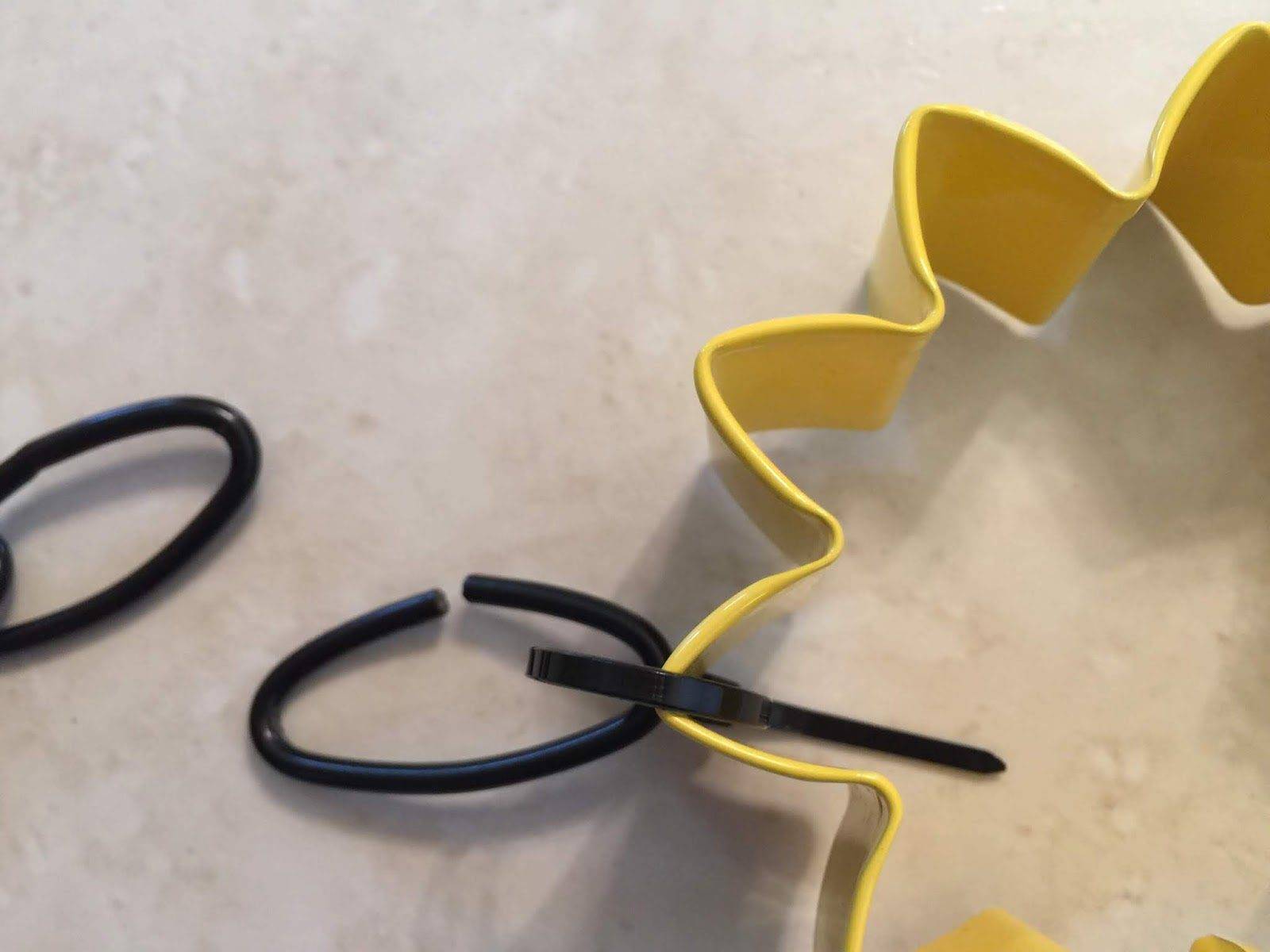

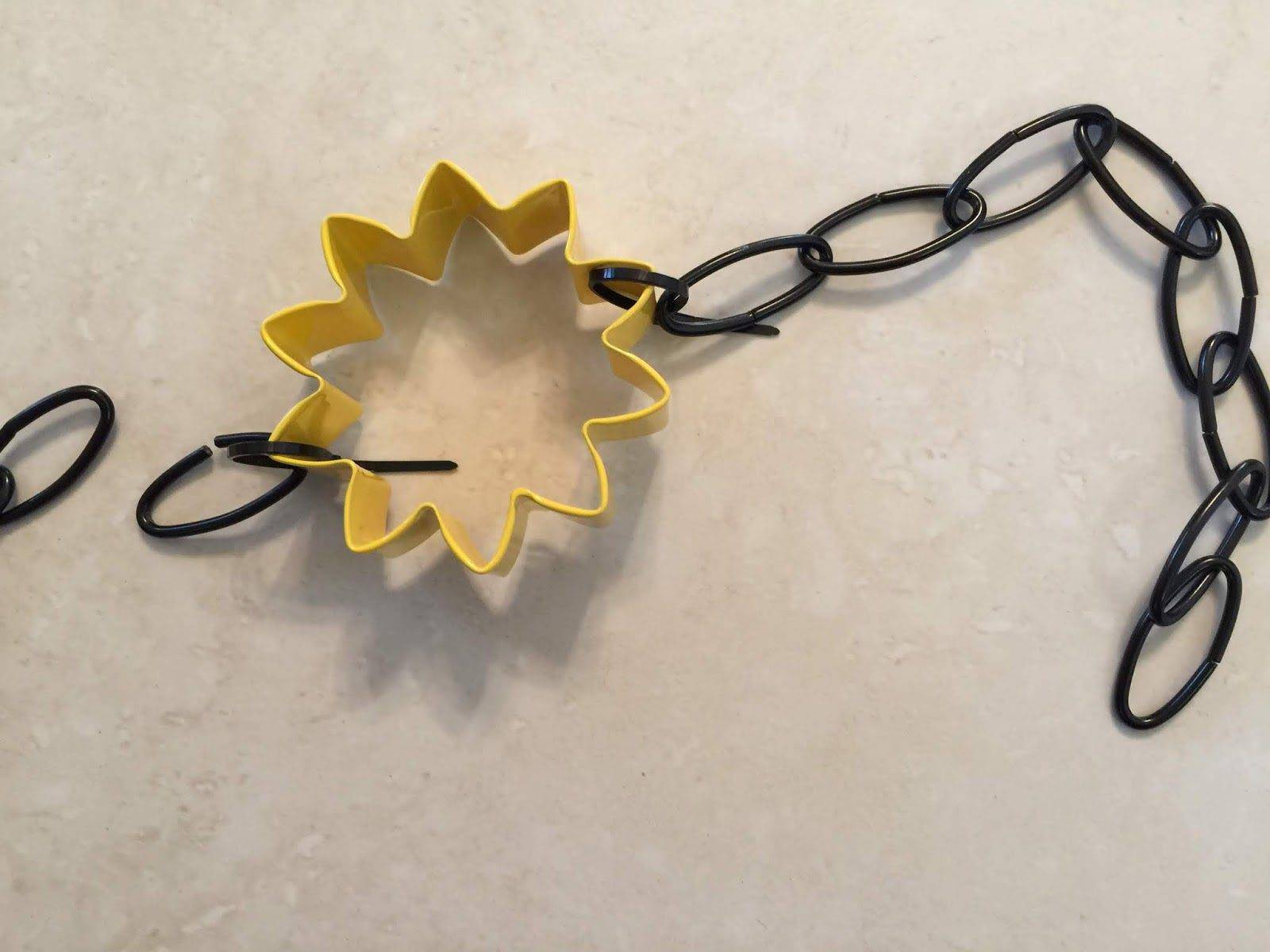

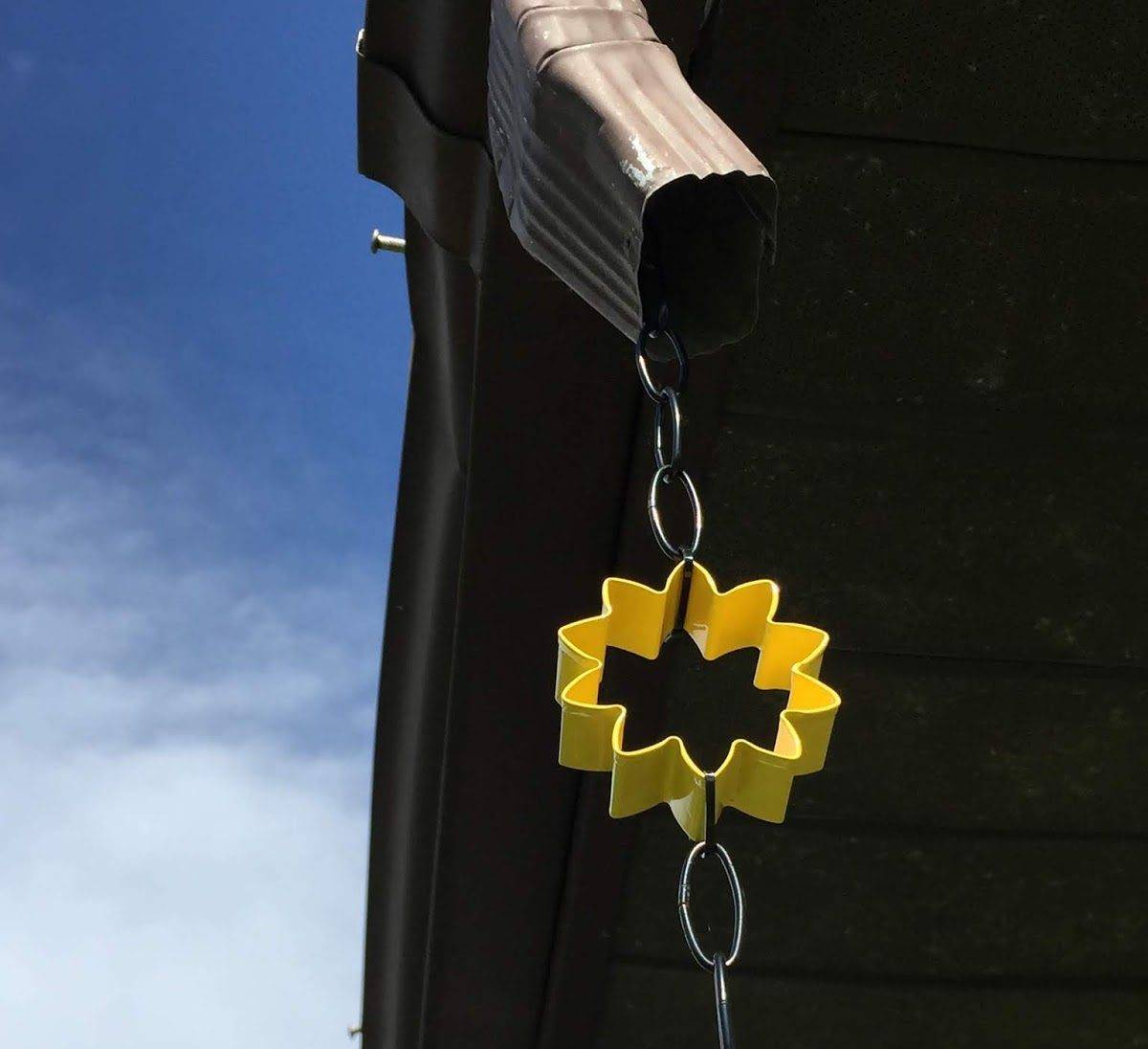

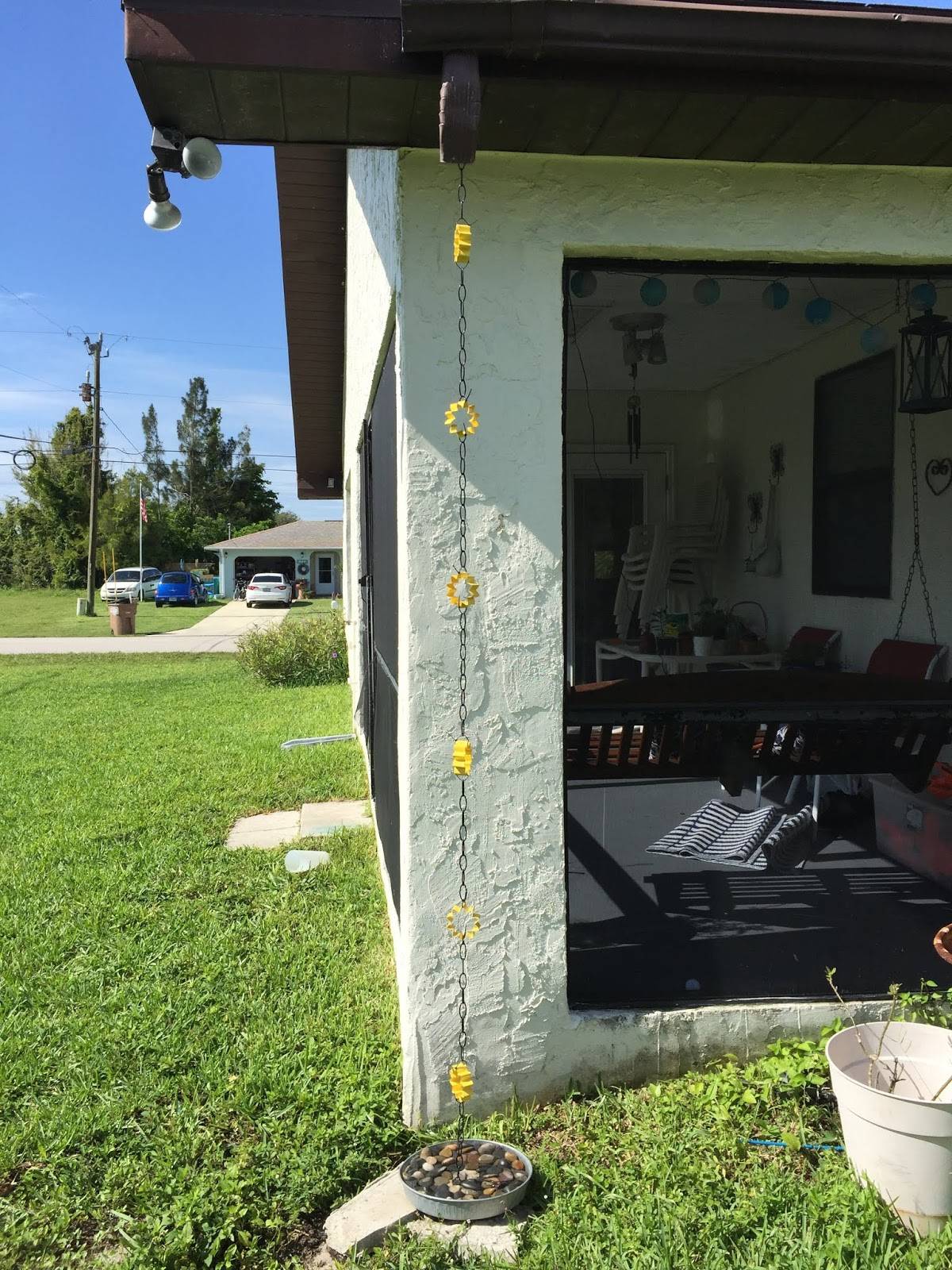

Kusari doi из формочек для печенья

Водосточные желоба на крыше моего дома проходят не по всему периметру, кое-где я даже не смонтированы водосточные трубы, поэтому я решила повесить дождевые цепи.

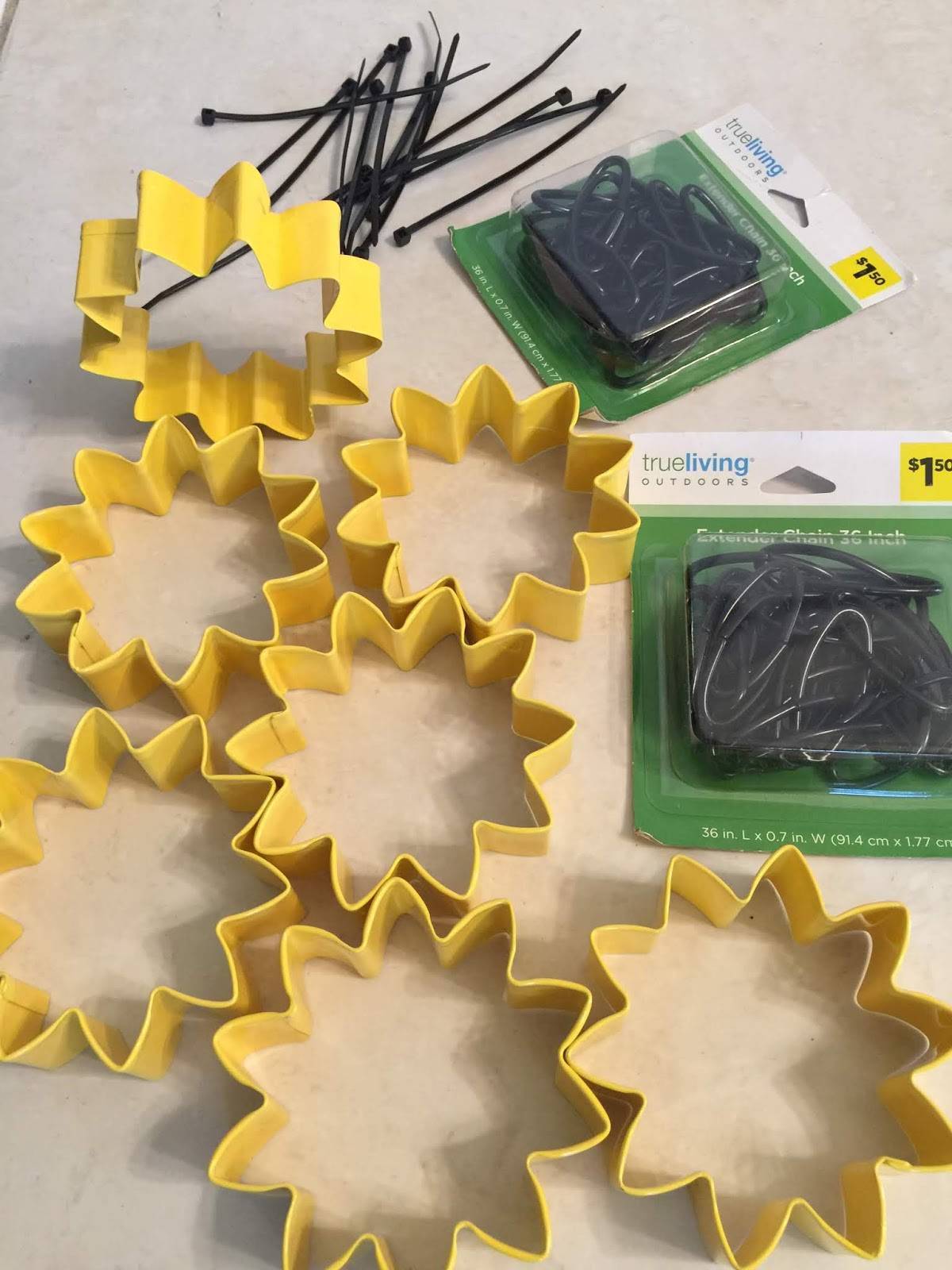

В обычном супермаркете я приобрела:

• стальные цепи;
• формочки для печенья;
• пластиковые стяжки;
• мешок речных камней.

Цены на формочки для печенья

В сарае нашла старую чашку из нержавейки.

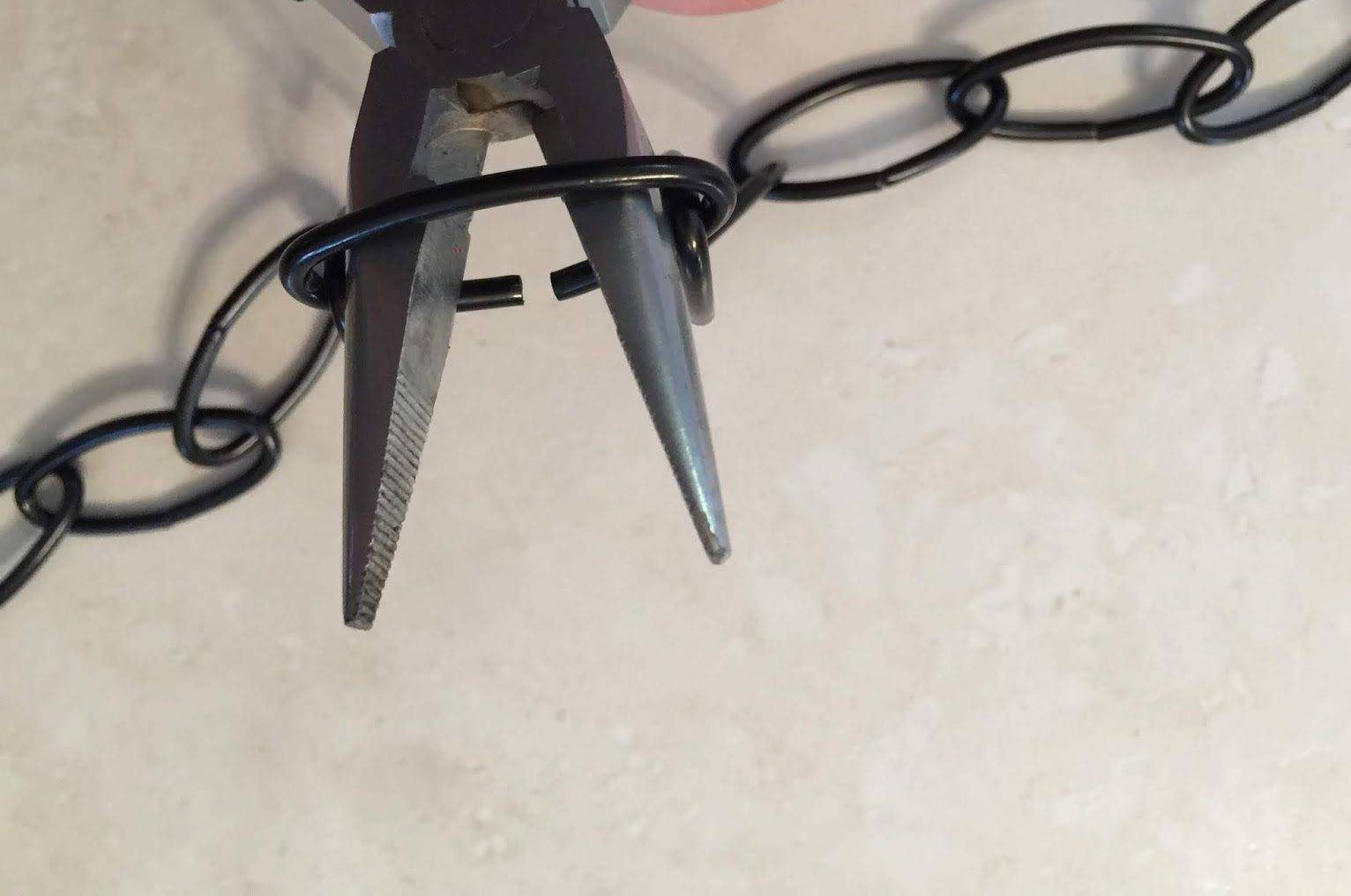

Из инструментов подготовила только тонкогубцы, которые можно заменить пассатижами. Ну и, конечно, для монтажа мне в дальнейшем понадобилась высокая приставная лестница.

Дождевых цепей я сделала две, на каждую ушло по 6 желтых формочек.

Как собирать цепь? Делюсь своим простым лайфхаком.

Шаг 1. Я взяла цепь и размыкала тонкогубцами каждое восьмое звено.

Шаг 2. Разделила всю цепь на отрезки по семь звеньев плюс одно разжатое. Отделенное звено я пластиковой стяжкой прикрепила к формочке, затем прицепила к нему длинный отрезок, зажала.

Шаг 3. Таким образом я соединяла стяжками цепь и формочки поочередно.

Шаг 4. Когда цепной водосток стал достаточно длинным, я прикрепила крайнее звено к сливной воронке болтом и парой стяжек, чтобы проверить работоспособность системы.

Вниз поставила чашку с камнями, присыпала нижний конец цепи, чтобы она не сильно качалась на ветру.

Вечером пошел дождь и оказалось, что большая часть воды из воронки выливается мимо, не попадая на цепь. Пришлось переделывать.

Я взяла формочку (в упаковках было по 8 штук, как раз осталось две) и стяжками зафиксировала ее изнутри воронки. Свободный верхний конец цепи закрепила все той же стяжкой. К счастью, дождь не заставил себя ждать и оказалось, что такой вариант вполне себе рабочий.

Воды в чашке собралось так много, что пришлось вынуть камни и сделать дренажные отверстия, чтобы не переливалось через край. Когда ставила обратно, в нижнее звено цепи продела палку, а затем засыпала побольше камней. Так и газон не размывает, и вид достойный.

К сожалению, не знаю, как поведет себя такая конструкция в холодном климате. Хочу посоветовать тем, у кого длинная зима, крепить верхнюю часть цепи более надежно, чтобы не было обрывов после обледенений. Один из вариантов монтажа с помощью крюка и куска арматуры показан на схеме.

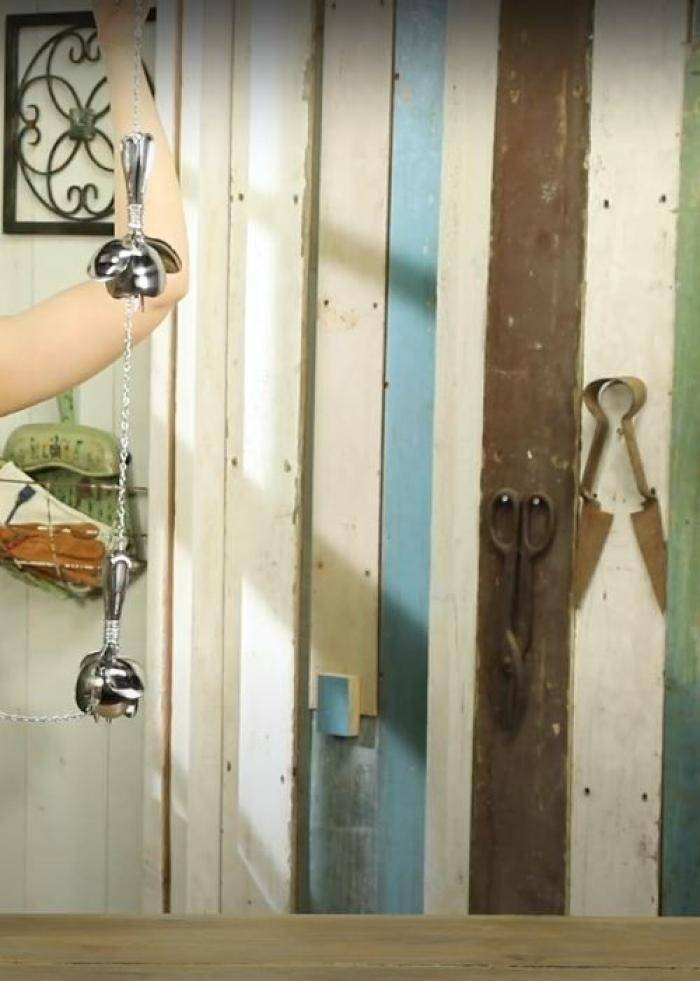

Кстати, водосток не обязательно собирать с использованием именно цепи, есть потрясающе красивый вариант, которым поделилась мама одного моего знакомого.

Как выбрать скат для системы водосбора?

При выборе ската для системы водосбора нужно оперировать следующими критериями:

• Углом наклона кровли.
• Площадью кровельной поверхности.

Скат для системы водосбора

Причем чем больше будут оба параметра – тем лучше. Ведь чем круче угол ската, тем меньше шансов собрать застоявшуюся во впадинах воду, населенную колониями вредных микроорганизмов. Поэтому-то и по роль аккумулирующей плоскости совершенно не подходят плоские кровли, а равно и скаты с углом наклона менее 10 градусов. А еще – чем выше уклон, тем меньше шансов собрать грязную воду: ведь она просто не успеет загрязниться, двигаясь с большой скоростью с крыши в хранилище.

Ну а с площадью кровельной поверхности все понятно – чем она больше, тем выше «производительность» этой «ловушки» для дождя. Ведь не зря же метеорологи считают силу ливня в миллиметрах осадков, выпавших на квадратный метр поверхности. То есть, можно вполне справедливо предположить, что тем больше поверхность, тем больший объем воды будет «собран» с такого «поля».

Помимо этого нужно уделить особое внимание и кровельному материалу. Ведь от его характеристик зависит экологическая чистота собираемой воды

Наиболее распространённые ошибки при установке водоотводной системы с крыши

Как правило, ошибки при устройстве системы водоотвода допускают неопытные строители, предпочитающие выполнять работы самостоятельно и без предварительных расчётов, что, в свою очередь, приводит к неприятным ситуациям в процессе эксплуатации зданий и сооружений.

Наиболее распространёнными ошибками являются:

1. Неправильное выполнение расчёта по сечению водоприёмных элементов.
2. Неправильно выдержанный уклон желобов (при внешней системе водоотвода).
3. Не выдержанно расстояние между кронштейнами, на которые укладывается водоприёмный желоб – оно больше, чем допустимо.
4. Отсутствие герметизации стыков в местах соединения конструктивных элементов системы, что приводит к протечкам.
5. Неправильное размещение желоба в пространстве по отношению к стекающей в него воде.
6. Необеспечение герметичности в местах установки водоприёмных воронок.
7. Неправильно выдержанные уклоны, обеспечивающие стекание воды к водоприёмным элементам.

Сечение желоба должно быть таким, чтобы принять максимально возможное количество воды и обеспечить её транспортировку в водосточную трубу
