Датчики давления и температуры воды в системе отопления

Как создать давление в системе отопления?

Давление бывает статическим и динамическим.

Статические системы монтируются без применения насосов. Обычно это одноконтурные схемы. Давление создаётся в результате перепада высоты. Под собственным весом с высоты десяти метров вода давит с силой в один бар.

В динамических системах применяются насосы для повышения давления в системе отопления. Это более сложные схемы, которые позволяют произвести монтаж двух и трех контуров циркуляции. Иными словами, они одновременно включают в себя:

теплый водяной пол;
радиаторы;
накопительные бойлеры.

Самое важное в отоплении – это правильная циркуляция воды. Для того чтобы жидкость двигалась в нужном направлении устанавливают обратные клапаны

Обратный клапан являет собой соединительную муфту с пружиной и заслонкой. Он пропускает жидкость только в одном направлении, гарантируя правильную ее циркуляцию и высокое давление в отопительной системе.

Регулировка напора в отоплении

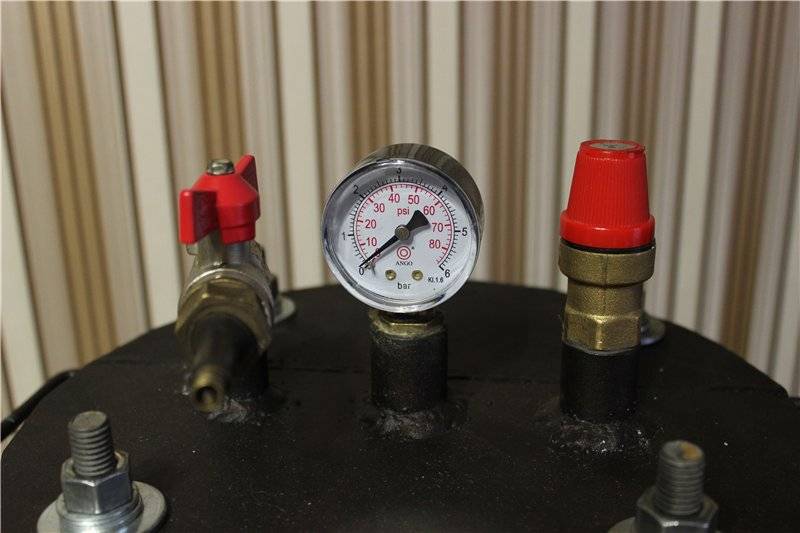

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

Циферблат манометра насчитывает несколько измерительных зон:

белая – говорит о падении натиска воды;
зеленая, о том, что напор нормальный;
красная – увеличенное количество атмосфер.

Путь тепла.

При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

перед началом сезона проверяется магистраль холодной водой на герметичность;
если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Где и примерно в какую цену продаются?

Датчики продаются в специализированных магазинах сантехнического оборудования, электротоваров, инструментов, строительных гипермаркетах. Цены составляют от 300 руб. до 10 тысяч и выше за автоматику с богатыми возможностями.

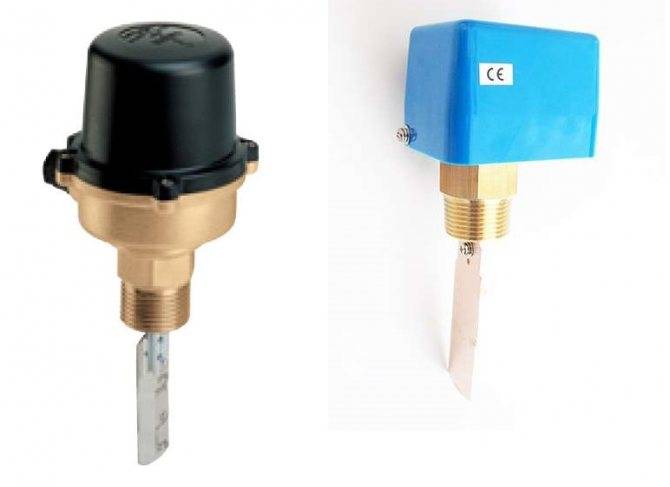

При выборе простой модели дополнительно придется купить датчик сухого хода и манометр, поэтому окончательные затраты на автоматику могут оказаться не такими низкими, как планировалось.

Самая совершенная модель управления насосной станцией с подключением высокочастотного преобразователя, но минусом установки инвертора является высокая цена, которая начинается от 3000 руб.

На что обратить внимание при выборе?

Чтобы отдать предпочтение «именно тому» датчику температуры, при его выборе специалисты рекомендуют обратить внимание на следующие нюансы:

Важно! Перед покупкой термодатчика нужно убедиться в том, что электросеть способна выдержать соответствующий уровень напряжения. Датчик температуры для котла отопления – практичное и полезное приспособление, которое позволит создать в доме комфортный микроклимат и сэкономить семейный бюджет

Датчик температуры для котла отопления – практичное и полезное приспособление, которое позволит создать в доме комфортный микроклимат и сэкономить семейный бюджет.

Источник бесперебойного питания

Обеспечение бесперебойного питания для автоматики циркуляционного насоса — это залог оптимальной температуры помещения и стабильной работы всех устройств. Но прежде чем выбрать схему нагревания помещения необходимо изучить положительные и отрицательные стороны существующих предложений на рынке. При выборе концепции нагревания с естественным оборотом теплоносителя, надо учитывать, что её основной минус заключается в следующем:

Подогрев в помещении может отключиться, или комплекс приборов будет работать не на полную мощность, если не установлены специальные механизмы.
Расход топлива может быть весьма значительным при неправильно настроенной схеме функционирования системы, что влечет за собой финансовые потери.

Выходом из данной ситуации является приобретение источника бесперебойного питания. Тогда даже при неожиданном отключении энергоснабжения система циркуляционного насоса продолжит работать, так как она оснащена автоматическими приборами. На аккумуляторе установлена автоматическая система, обеспечивающая непрерывную работу всех компонентов, входящих в неё, если неожиданно произойдёт отключение электропитания.

Принцип работы ИБП котла

Температурные нормы нагрева теплоносителя

Конечно, нормативы, указанные в СНиП, во многом зависят от региона, а иногда и от времени суток, но в целом, они являются ориентиром, которого придерживается управляющая компания. Если в силу каких-то обстоятельств в квартире холодно, а термостат не представляется возможным установить, то эти параметры позволяют определить, есть ли причина для жалобы в соответствующую службу. Как правило, температура воды в батарее отопления (норма для многоквартирных домов) не должна быть выше +95°C, если в здании проведена двухтрубная отопительная система и 105°C, если она однотрубная.

Чтобы теплоноситель дошел до нужной температуры, ему приходится пройти немалое расстояние от котельной, где его разогревают, и под давлением в 7-9 атмосфер он достигает +160°C, до теплообменника в доме, который чаще всего расположен в подвале. Именно здесь он остывает, чтобы норма температуры в батареях центрального отопления соответствовала безопасным параметрам СНиП.

Благодаря таким процессам вода разогревает радиаторы, а те, в свою очередь должны обеспечить в квартире температуру не менее +18°C, а в северных регионах – +20°C. Если показатели ниже установленной нормы в дневное время суток, то следует проверить отопительную систему на наличие воздушных пробок, узнать, насколько тепло у соседей, и только после этого решать, кому звонить жаловаться, и как отрегулировать батареи отопления.

Немалое значение в качестве обогрева жилья играют теплопотери. Они возникают, если:

Проводится частое проветривание помещений.
В комнате несколько окон с герметизацией, не соответствующей норме.
Наружные стены не утеплены.
Под неутепленным полом находится неотапливаемый подвал.

Так как любые жалобы должны иметь под собой основания, то вначале следует устранить утечки тепла, после чего вновь измерить температуру в помещениях, и если она все-таки далека от нормы, то обращаться в управляющую службу.

Виды

Итак, датчик давления воды обеспечивает оптимальную частоту срабатывания насоса. Но теперь нужно разобраться, какие бывают датчики, что у этих видов общего и чем они отличаются друг от друга. Прежде всего, датчики давления подразделяются на два типа: механические (электромеханические) и электронные.

И у тех, и у других главный рабочий орган – это мембрана, выполняющая роль одной из перегородок их внутреннего резервуара, в который подается вода. Под напором, создаваемым водой, мембрана отклоняется и оказывает воздействие на другие элементы датчика, в результате чего и происходит его срабатывание. Этими элементами в механических контроллерах являются контактами, которые, смыкаясь или размыкаясь, действуют на срабатывание насоса – включают или выключают его соответственно. Именно поэтому механические датчики часто также называют контактными.

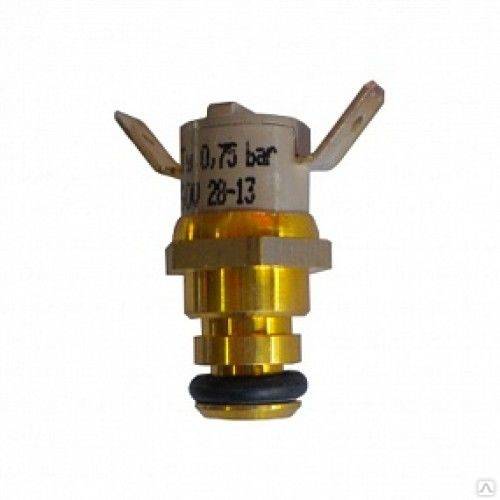

Конструкция механического датчика состоит из:

мембраны;
контактной группы;
пружин разного размера, с помощью которого производится выставление диапазона рабочего давления;
и, наконец, патрубка для соединения агрегата с трубопроводом.

Пружин в комплекте две, они имеют разный диаметр. Одна определяет уровень давления воды, при котором реле сработает и отключит насос. Вторая пружина отвечает за нижний уровень диапазона, а конкретнее за тот диапазон значений, при выходе из которого произойдет срабатывание контроллера и запуск насоса. Механические датчики сконструированы так, что есть возможность регулировать сжатие и той и другой пружины: если сильнее сжать меньшую из них, то разность давлений между уровнями срабатывания увеличится.

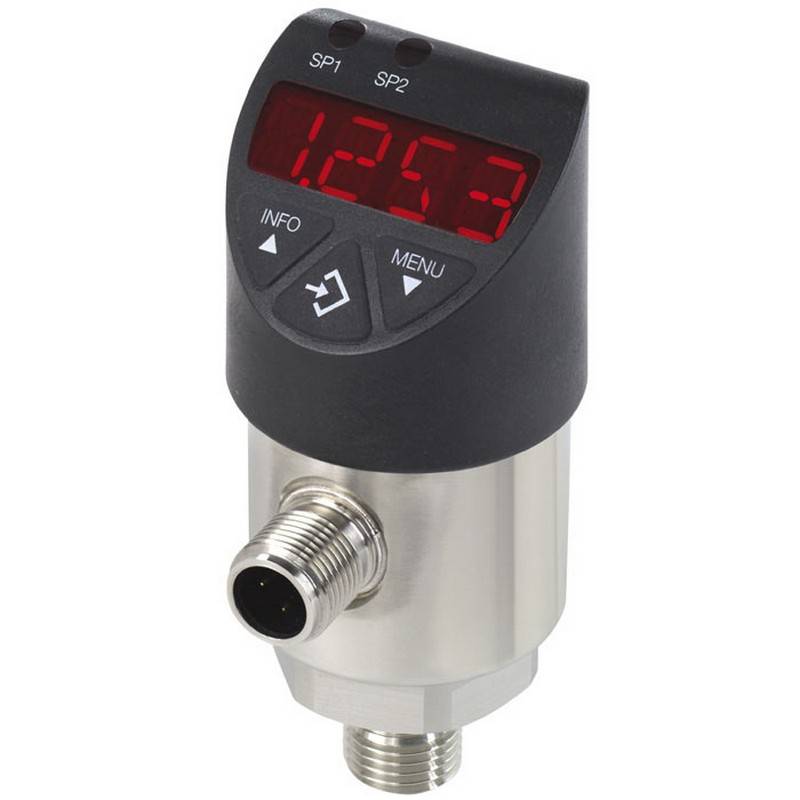

Что касается электронного реле давления, то оно работает несколько по другому принципу, нежели механическое. При колебаниях мембраны образовывается электрический аналоговый сигнал. Этот сигнал усиливается, подвергается оцифровке и направляется в автоматический блок управления системы.

Типы термодатчиков

Классификация терморегуляторов по принципу действия рассматривалась при обзоре их достоинств и недостатков. Но как они работают, стоит узнать подробнее.

Электронно-механический

Наиболее простой и недорогой тип регулятора. Его главной рабочей деталью является особая металлическая пластина, реагирующая на увеличение либо уменьшение температуры. Включение и отключение системы происходит за счет изменения кривизны пластинки при нагреве и остывании. Выставить точное температурное значение на таком регуляторе не выйдет.

Электронный

В приборе установлен специальный элемент, вырабатывающий особый сигнал. Мощность зависит непосредственно от значений температуры внешней среды. На подобных устройствах можно выставить точные показатели температуры подогрева до доли градуса. Управление системой осуществляется посредством кнопок и небольшого экрана.

Программируемый

Самый дорогостоящий из термоэлементов. На нем можно выставить определенные значения, по достижению которых вся система включается либо отключается регулятором. Благодаря прибору в помещении создается микроклимат, который подходит конкретному человеку. Есть возможность настройки терморегулятора так, чтобы включение системы осуществлялось в определенное время. То есть нагрев полов происходит перед приходом хозяина домой, и при этом электричество не расходуется, когда владельца нет.

Многие модели выполнены в ярком и стильном дизайне, а также оснащены жидкокристаллическими экранами, которые отображают информацию и способствуют точной настройке.

Установка

Монтируют электронный терморегулятор на батарею просто. Для этого выполняют следующие действия:

Перекрывают стояк и спускают воду.
У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. Трубу перерезают в одном месте.
Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
Откручивают от термовентиля штуцер с американкой.
Штуцер фиксируют в радиаторе, а основание крана на трубе.
Прикладывают кран к штуцеру в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
Фиксируют электронную или механическую термоголовку.

Особенности установки:

термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие – холодное помещение;
большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. Надо создавать байпас.

Назначение измерительных приборов

Что общего у отопления любого типа? Это периодическое изменение температуры теплоносителя и как следствие – его давления. Для контроля показателей степени расширения воды необходимы датчики давления в системе отопления. С их помощью можно наблюдать текущие данные и в случае их отклонения от нормы предпринять соответствующие меры.

Датчики температуры для отопления имеют более широкую область применения. Помимо визуального отображения степени нагрева теплоносителя на отдельных участках системы они могут регистрировать данные температуры воздуха в помещении или на улице. В совокупности два типа приборов должны сформировать эффективный инструмент для слежения, а в некоторых случаях – автоматической стабилизации параметров системы отопления.

Как правильно выбрать оптимальный датчик давления воды в системе отопления или термометр? Основными критериями являются параметры системы. Исходя из этого, к измерительным приборам предъявляются такие требования:

Диапазон измерений. От этого зависит не только точность, но и актуальность информации. Так, датчик температуры в системе отопления с неправильно выбранной верхней границей будет показывать необъективные данные или выйдет из строя;
Способ подключения. Если необходимо знать уровень нагрева теплоносителя с высокой точностью – следует выбирать погружные модели термометров. Классический датчик давления для отопления может монтироваться только непосредственно в тепловую магистраль дома, котел или радиаторы;
Способ измерения. Методика снятия показаний влияет на инертность прибора – задержку отображения фактических данных. Также она определяет внешний вид и визуализацию параметров – стрелочный или цифровой.

В открытой системе параметр давления не важен, так как он практически всегда равен атмосферному. Однако температурные датчики отопления устанавливаются в любой схеме – гравитационной, с принудительной циркуляцией или при подключении к центральной сети.

Правильная установка

Терморегулятор можно ставить на входе или на выходе из радиатора. Он будет работать в любом случае. Из технической характеристики прибора следует, что завод проводит его настройку-калибровку под уровень температуры на высоте, соответствующей положению верхнего коллектора радиатора: 0,6-0,8 метров. Поэтому его удобно подстраивать вручную.

Если необходимо установить терморегулятор снизу, нужно приобретать устройство с нижним способом подключения. Можно поставить устройство с выносным датчиком, либо выполнить перенастройку термоголовки. Делать это не сложно, пошаговая инструкция есть в паспорте. Требуется иметь рядом термометр и крутить головку в разные стороны.

Устанавливают регулятор с помощью фум-ленты или льняной подмотки для герметизации. Монтаж проводится по традиционной схеме. В клапане есть резьба, под которую подбирают фитинги или нарезают на трубе соответствующую резьбу

Монтаж нужно делать осторожно, чтобы не сломать хрупкий корпус из латуни.

Термостатические элементы, которыми измеряют температуру в помещении и управляют запорным механизмом, нужно устанавливать горизонтальным образом. От этого зависит, насколько правильно будет работать регулирующая система.

Использование

На текущий момент пользуются популярностью погружные датчики VSP для измерений температур вентиляции, отопления и кондиционирования. Большую популярно VSP приносит длительный стаж пребывания на отечественном рынке, а также тот факт что это измеритель Российского производства.

Отсюда же вытекает, что все факторы способные повлиять на их работу, на просторах страны – учтены. Дефекты устранены. Приятным дополнением является и тот факт, что VSP намного дешевле большинства конкурентов в своем сегменте.

Для наглядного примера рассмотрим основные технические данные VSP-3:

материал гильзы – нержавеющая сталь;
диапазон подключения от минус 5 до плюс 180 градусов;
исправная работа при влажности до 95%;
сопротивление изоляции больше 100Мом при 20 градусах Цельсия;
класс защиты IP54;
длина кабеля 1.5 метра;
резьба крепления – G1/2”;
тип подключения двух проводной клеммный.

VSP-3

Таблица соответствия моделей теплосчетчиков и датчиков давления производства BD Sensors RUS

Датчики избыточного давления серии DMP и датчик перепада давления DMD 331
Логика 6961	ЗАО НПФ «Логика»	Датчики избыточного давления серии DMP
Логика 8943	ЗАО НПФ «Логика»	Датчики избыточного давления серии DMP
ТС-07-1 (ЛГФИ.411721.009)	ОАО «Арзамасский приборостроительный завод»	Экономичные датчики давления серии DMP 330F
СИМАТ 61	ООО «ГЕОЛИНК»	Экономичный датчик давления DMP 330L
Теплосчетчик ВИС.Т	ЗАО «НПО «Тепловизор» ЗАО «Тепловизор Пром»	Датчик давления с керамической мембраной DMK 331
ТЭКОН-20К	Инженерно-внедренческое предприятие «КРЕЙТ» «ПГ «МЕТРАН» ЗАО «ЭМИС»	Датчики давления серий DMP, HMP 331, LMP
Вычислительные комплексы Эльф, КАРАТ-307	ООО НПП «Уралтехнология» (НПО КАРАТ)	Датчики давления серий DMP 330L, DMP 331
Теплосчетчик ТС-11	ОАО «АПЗ»	Датчики давления серий DMP 330L, DMP 331
ЭСКО-Т	ЗАО «Энергосервисная компания 3Э»	Датчики давления серий DMP 330L, DMP 331

Классификация терморегуляторов

Общепринятой классификации не существует, поэтому попробуем разделить терморегуляторы для системы горячего водоснабженияусловно.

По принципу действия управляющих систем

Пневмо- или гидромеханические, прямого действия. Это самые простые регуляторы. В них используются сильфоны, наполненные жидкостью, газом изменяющими свой объем в зависимости от температуры. Сильфон при этом удлиняется или укорачивается и приводит в действие исполнительный механизм. Так работают и регуляторы на батареях отопления.

Устаревшая система, но благодаря простоте врезки используется до сих пор. Еще одним достоинством таких регуляторов является их независимость от электропитания, которое просто им не нужно. Блок управления у них чаще всего тоже отсутствует.

Пневмогидромеханические с командными трубопроводами непрямого действия. В них тоже чаще всего используются сильфоны датчики.Но для передачи и усиления сигнала от них используются импульсные трубопроводы и давление сетевой воды. В отличие от предыдущей разновидности могут работать на более мощных системах ГВС с трубопроводами большого давления.
Электромеханические. В них исполнительные устройства уже с электрическим приводом (двигатель или соленоид) и имеется бок управления. Для связи их с датчиком могут устанавливаться промежуточные реле.
Электронные. Наиболее распространенная на сегодня разновидность. В них работой системы управляет электронная схема. Он может быть аналоговой (почти не встречается) или цифровой. Современные терморегуляторы для горячего водоснабжения обычно включают в свою электронную схему микроконтроллеры и благодаря программному управлению их очень легко перенастраивать.

По схеме установки терморегуляторов

Схемы установки регуляторов определяются врезками датчиков и исполнительных устройств. Блок управления, если он есть, как и понятно, монтируется в любом удобном месте.

По месту врезки датчика

Есть несколько вариантов:

Врезка на выходе горячей воды из теплообменника. Это наиболее распространенный способ, он прописан почти во всех руководствах по эксплуатации терморегуляторов. Тем более второй нижеописанный способ невозможен при системе ГВС без рециркуляции, так как обратка там отсутствует. Недостаток в том, что нужно учитывать остывание на пути к потребителю и немного завышать температуру настройки.
Врезка на обратке трубопроводов горячей воды. Способ применяется редко, но только он может обеспечить соответствие заданной температуры на всех точках разбора воды.
Врезка на подаче сетевой воды. Используется пи установке простейших регуляторов, в которых исполнительное устройство находится в одном корпусе с датчиком. Врезка на подаче обычно применяется когда теплоноситель и горячая вода в бойлере движутся противотоком и температура последней на выходе почти равна температуре подачи.
Врезка на обратке сетевой воды. Используется если в бойлере вода и теплоноситель движутся в одном направлении, в этом случае горячая вода на выходе будет нагрета до температуры обратки.

По местам врезки исполнительных устройств

Существуют четыре схемы установки исполнительных устройств терморегуляторов:

Двухходовое (кран задвижка вентиль и т.п.) исполнительное устройство монтируется на трубопроводах сетевой воды подкаченной к бойлеру. Исполнительное устройство перекрывает сечение обратки или подачи. Это простейшая схема врезки наиболее часто используемая.
Исполнительное двухходовое устройство устанавливается на байпасе сетевой воды перед бойлером и, при открытии за счет перепуска части потока мимо, уменьшает поток через теплообменник. Так врезают реже всего.
Врезается трехходовой кран или подобная ему арматура с приводом. Он одновременно перепускает часть потока через байпас и прижимает подачу на теплообменник. Самый выгодный вариант, так как обеспечивает эффективное регулирование и минимально влияет на режимы других узлов отопительной сети.
Два двухходовых запорных устройства устанавливаются на подаче или обратке теплоносителя и байпасе. Работает система точно так же как и с трехходовым краном (являясь его имитацией). Требует более сложной схемы управления.Схема применяется редко.

Дополнительно можете просмотреть видео в этой статье, где рассказываться о подобных системах. Дальше разберем несколько промышленно выпускаемых и используемых на сегодняшний день терморегуляторов, а также одно устройство для самостоятельной сборки.

Как правильно выбрать термометр для котла?

Различают два вида термометров: погружные и дистанционные.

Если перед вами стоит задача подобрать термометры для котлов, то нужно быть предельно внимательным. Нужно понимать, что такие приборы обладают довольно простой и надежной конструкцией. Он должен подходить для горячей воды, создаваться из качественных материалов.

Многие современные котлы для отопительной системы уже комплектуются приборами. Но для котлов старого образца требуется докупить такое изделие и установить его на соответствующее место.

Стоит рассмотреть основные функции, которые выполняет прибор. Он предназначается для:

Отображения показаний рабочей температуры носителя тепла. Так, водяной носитель может отслеживать и определять его температуру. За счет этого обеспечивается стабильность работы всей системы, в том числе и котла. Владелец котлов, который устанавливает измерительные приборы, получает возможность задавать нужную температуру, изменять ее при необходимости. Именно термометр может показать на возникшие проблемы. Если температура жидкости заметно снизилась, то можно понять, что в системе произошли неполадки. Такой указатель позволит отключить систему до того момента, пока проблема не будет устранена.
Удаленного управления. Такой способ управления является наиболее удобным, позволяет задавать температуру, менять ее и при этом не находиться около оборудования. Многие котлы работают на автоматике, измерение происходит при помощи специальных датчиков. Датчики и автоматика гармонично взаимодействуют между собой. За счет этого не потребуется постоянно находиться у котла, следить за показателями, регулировать температуру.

Температурные датчики для отопления

Еще на этапе проектирования отопления необходимо выбрать тепловые датчики на отопление – виды и их характеристики. Прежде всего, они отличаются местом установки – непосредственно в систему или для дистанционного контроля других температурных показателей. Последние используются в паре с комнатными термостатами.

Погружные датчики

Предназначены для снятия показаний о нагреве воды в трубах. Их монтаж выполняется на определенных участках системы. Некоторые модели твердотопливных котлов не имеют датчиков температуры для отопления. Поэтому обязательно необходимо это устранить.

Выбор модели зависит от способа снятия показаний.

Биметаллический. Конструкция этих датчиков температуры для системы отопления состоит из стрелочного индикатора и двух металлических пластин, изготовленных из разных металлов. При нагреве одна из них начинает деформироваться, создавая давление на стрелку индикатора. Такая методика характеризуется высокой точностью показаний, но имеет один недостаток – относительно высокую инертность. Средняя цена – от 600 до 900 руб;
Спиртовые. По сравнению с вышеописанным видом инертность отображения значения нагрева воды практически отсутствует. Принцип работы во многом схож с обычным термометром – в герметичную колбу помещен спиртосодержащий состав, который при нагреве расширяется. Отметки на колбе температурных датчиков отопления этого вида указывают текущее значение нагрева воды. Конструкция простая, но неудобная для наблюдения за показаниями. Стоимость – от 1900 руб.

Для установки этих тепловых датчиков на отопление сначала нужно ознакомиться с инструкцией от производителя. В ней указаны монтажные размеры для подключения к патрубку, граничные температурные значения и рекомендации по эксплуатации.

При выборе погружных термометров нужно учитывать длину гильзы. Она может быть от 120 до 160 мм.

Дистанционные датчики

Они располагаются вне системы отопления, но могут быть подключены к котлу или программатору для регулировки параметров. В последнее время стали популярны беспроводные модели, которые передают информацию с помощью вспомогательной электроники. Это дает возможность установить их практически в любом месте – отдельном помещении или на улице.

Определяющие характеристики датчиков контроля температуры отопления:

Дальность действия сигнала;
Наличие автономных элементов питания – батареек;
Погрешность измерений.

Для простых схем можно установить проводные датчики температуры отопительной системы. Сигнал передается от термометра к управляющему устройству (или котлу) по проводам. В таком случае вероятность ошибки или некорректных данных значительно меньше, чем у беспроводных моделей.

Как правильно выбрать термометр для котла?

Различают два вида термометров: погружные и дистанционные.

Стоит рассмотреть основные функции, которые выполняет прибор. Он предназначается для:

Отображения показаний рабочей температуры носителя тепла. Так, водяной носитель может отслеживать и определять его температуру. За счет этого обеспечивается стабильность работы всей системы, в том числе и котла. Владелец котлов, который устанавливает измерительные приборы, получает возможность задавать нужную температуру, изменять ее при необходимости. Именно термометр может показать на возникшие проблемы. Если температура жидкости заметно снизилась, то можно понять, что в системе произошли неполадки. Такой указатель позволит отключить систему до того момента, пока проблема не будет устранена.
Удаленного управления. Такой способ управления является наиболее удобным, позволяет задавать температуру, менять ее и при этом не находиться около оборудования. Многие котлы работают на автоматике, измерение происходит при помощи специальных датчиков. Датчики и автоматика гармонично взаимодействуют между собой. За счет этого не потребуется постоянно находиться у котла, следить за показателями, регулировать температуру.

Типы манометров: что предпочесть

В жидкостном манометре разность давлений вычисляется с помощью столба жидкости, который используется в качестве уравновешивающей силы (принцип сообщающихся сосудов). Они используются или в лабораторных исследованиях, или в промышленных условиях.
В мембранном манометре измеряемое давление фиксируется парой спаянных мембран (мембранная коробка), которые изменяют объём и тем самым двигают стрелку по шкале.
Электроконтактный манометр используют в системах автоматического контроля, сигнализации или регулирования. Перепад давления вызывает замыкание в электрической цепи.
Дифференциальные устройства комбинируют свойства разных типов манометров.
Наибольшую популярность получили приборы с пружинным механизмом. В том числе, они чаще всего используются в системах отопления, поскольку имеют ряд преимуществ:

простейшие по конструкции;
могут иметь широкий диапазон измерения;
самые надёжные.

На изменение давления в пружинном манометре реагирует изогнутая трубка. В неё поступает жидкость из системы. Под давлением трубка изгибается или распрямляется, двигая стрелку по шкале.

Монтаж термометра в систему

Мужики-сантехники, подскажите как правильно смонтировать термометр на отводку от стояка горячей воды? Термометр вот такого типа

Купить кран с гнездом под термометр. — » > » > .

Термометр у меня уже есть

sander ,вкрутить в троиник через необходимыи удлинитель

Имеет ли значение на какую длину должен входить концевик термометра в тройник?

Читобы доставал до воды.

Подскажите модель электронного термометра для контроля теплоносителя в ОС

Промышленный XMD-200 (для котельных), можно и автомобильный (мотоциклетный), или совсем простенький китаец.

Спасибо! А можно ссылочку на средний?

. ему питание нужно 9-36в, другие 2 от встроенных батареек

калямба , красивый, зараза

Заказал парочку, всё равно рядом блоки Гидролок с 12 вольтами висят.

. ему питание нужно 9-36в, другие 2 от встроенных батареек

калямба , очень хорош. Жаль, не видел такого. Купил себе в пару к напряжометру. Пришлось и штатный датчик покупать на убой в качестве гильзы и разъём.

Спасибо калямба . Действительно красивый. Тоже парочку закажу

в качестве гильзы делали из простой заглушки (заполняли герметиком, можно и эпоксидкой)

Николай_65Р написал: Действительно красивый

. вот похожий. подешевле, но датчик надо адаптировать (в заглушку, как выше писал)

Вот тоже удобный — в 2-х точках (подача-обратка)

калямба , надо сразу брать с голым датчиком, у самого первого он залит в «железку» с нестандартной для сантехники резьбой, как следует из отзывов. Сделал предзаказ, теперь придётся выковыривать. Хотя есть у меня метчик М10х1.

. можно и не выковыривать — не оплачивать 11.11 (деньги по предзаказу вернут)

термометр для авто-мото техники

ПС: в одну из систем голый датчик просто примотали изолентой на трубу, предварительно зачистив и капнули термопасты КТП.

калямба , спасибо за совет по оплате. Датчик тоже подумывал «прилепить» к крану полотенцесушителя. И за толчок в нужном направлении спасибо, по инерции мыслил термоманометрами классическими, которые не везде поставишь и не везде где поставишь увидишь

По здравом размышлении решил взять с пассивным ЖКИ, чтобы с питанием не мучиться.

источник
