Принцип работы и изготовление печи буржуйки для дачного дома

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

  • внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
  • толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
  • длина горелки должна быть больше значения ее диаметра;
  • оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
  • трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
  • дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
  • допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

  1. чертеж;
  2. сварочный аппарат и электроды;
  3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
  4. стальные уголки или арматура;
  5. набор сверл и дрель;
  6. стальные листы толщиной 4 и 6 мм;
  7. трубы для дымохода и горелки;
  8. молоток;
  9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

  1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
  2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
  3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
  4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
  5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
  6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
  7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
  8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
  9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

  1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
  2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
  3. В верхнем баке устанавливаем перегородку.
  4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Как увеличить тягу в буржуйке с помощью дымохода

Конструкция дымохода буржуйки с высоким КПД должна иметь следующие особенности:

  • Дымовую трубу следует делать достаточно высокой. Так, оптимальным расстоянием от самой печи до верхушки трубы является параметр около 5-6 м.
  • В форме трубы не должны встречаться горизонтальные и наклоненные менее чем на 45 градусов участки, либо их количество следует свести к минимуму.

Увеличению КПД буржуйки поспособствует также создание теплоизоляции на трубе, которая значительно уменьшит вред от образования конденсата.

  • Устанавливая поперечное сечение дымохода, нужно выбирать оптимальный размер. Если на момент установления КПД буржуйки уже имеется слишком узкий дымоход, можно поставить сверху дефлектор, который защитит конструкцию от осадков и повысит тягу.
  • На высоту трубы также должен повлиять уровень конька. Если дымоход ниже его, нужно нарастить трубу.

История изобретения буржуйки берет свое начало с 18 века. Буржуйка была и остается более дешевой альтернативой дорогостоящим каминам и печкам. Популярнее всего устройство стало в годы Октябрьской революции, когда отапливать помещения стало довольно сложно. Таким образом, буржуйка начала активно распространяться и набирать популярность среди населения.

Правила растопки

У владельцев частных домов с печным отоплением не может возникнуть трудностей с работой буржуйки. Но если впервые сталкиваетесь с такой конструкцией, тогда необходимо выполнять последовательность:

  • для растопки понадобятся бумага, щепки, поленья и твердое топливо;
  • на колосниковую решетку укладывается бумага;
  • насыпаются поверх нее щепки и несколько небольших поленьев;
  • наполовину открываете поддувало и поджигаете бумагу;
  • за процессом горения необходимо следить, а как только поленья хорошо разгорятся, можно приступать к закладке топлива.

Если для отопления дачи будет использоваться уголь, то без дров не обойтись. Для горения угля необходима высокая температура, которую не обеспечат щепки и бумага. Буржуйки являются компактными устройствами, которым не требуется прочный фундамент. Конструкция быстро собирается и обеспечивает необходимое тепло за короткий промежуток времени.

Принцип действия и преимущества такой печки

Сгорание топлива в печи на отработанном масле происходит в два этапа. Сначала сгорает залитое в бак топливо. Образующиеся в результате этого газы смешиваются с воздухом. На втором этапе горит именно эта газово-воздушная смесь, поэтому буржуйка на отработке состоит из двух отделений.

Устройство печи на отработке включает две камеры сгорания, в одной из которых сгорает отработанное масло, а в другой — смесь масляных паров и воздуха

Первое отделение — это бак, в который наливают отработанное масло. Оно сгорает при относительно умеренной температуре. Выше размещается другое отделение, предназначенное для сгорания смешанных с воздухом продуктов, образовавшихся при горении отработки. Здесь процесс происходит при гораздо более высокой температуре, она может достигать 800 градусов.

Важным условием при сооружении буржуйки на отработке своими руками является обеспечение доступа воздуха в обе камеры сгорания. В нижнем баке для этого делают небольшое отверстие, которое служит для заливки топлива, а также для регулировки подачи воздуха. Отверстие закрывают специальной заслонкой. В верхнюю камеру вторичный воздух поступает обычно через небольшие отверстия (примерно 10 мм), которые просверлены в трубе, соединяющей бак и вторую камеру сгорания.

Чтобы обеспечить доступ воздуха во вторую камеру сгорания буржуйки на отработке, необходимо сделать небольшие отверстия в трубе, соединяющей эту камеру и бак для масла

Возможность использовать почти бесплатное топливо из отработанного масла — не единственное достоинство такого агрегата. Благодаря высокой температуре горения печь на отработке обогревает помещение быстро и эффективно. Если устройство работает правильно, из него не выделяются ни неприятные запахи, ни опасные для здоровья людей вещества, поэтому с точки зрения экологии буржуйка на отработке считается совершенно безопасной.

Однако опасность может представлять использование в такой печке легковоспламеняющихся веществ, например, бензина, растворителя и т. п. Следует также помнить, что некоторые виды отработанного трансформаторного масла могут при нагревании выделять вредные для здоровья соединения.

Чертеж самой простой и популярной печки на отработанном масле (кликните для увеличения)

Пошаговое изготовление печки по чертежу, расположенному выше

Владельцы печей на отработке запасаются топливом в летний период. Для этого в гараже ставят емкость, в которую сливают отработанное масло. К зиме в ней накапливается вполне приличное количество топлива. Недорого или вовсе бесплатно отработанное масло можно получить в автомастерских, на СТО и т. п.

Повышаем эффективность железных печек

Буржуйку стандартной конфигурации или двухходовую печку усовершенствуют с целью увеличить теплоотдачу. Проще всего это сделать, приварив к корпусу металлические уголки или трубы, которые выполняют функцию конвективного оребрения. Увеличивается общая площадь теплоотдачи, плюс к тому повышается интенсивность воздухообмена, за счет чего помещение прогревается заметно быстрее.

Прямоугольную буржуйку можно с одной или нескольких сторон обложить кирпичом — кладка послужит теплоаккумулятором, и печь продолжит обогревать гараж даже после полного прогорания закладки дров. Если корпус печи цилиндрический, с этой же целью изготавливается конструкция «бочка в бочке». В этом случае теплоакумулятором служит специальная засыпка между корпусом печки и внешней оболочкой.

Печь в гараж изготавливается из двух бочек разного диаметра. У той, что послужит кожухом, срезают крышку, в боковой части прорезают отверстие для топочной дверцы, расположив его не ниже 12 см от днища. Края отверстия загибают внутрь, как и верхний край самой бочки. Дверку изготавливают из листового железа, в нижней части просверливают несколько отверстий для притока воздуха, приваривают петли, ручку и задвижку.

Сделанный кожух с прикрепленной дверцей, устанавливают на основание из швеллера или кирпича (между днищем печки и полом важно оставить воздушный зазор, поэтому основание не должно быть сплошным). На днище кожуха засыпают слой гальки, смешанный с песком, сухой глиной или грунтом (не торфянистым). Засыпку предварительно прокаляют

Нельзя использовать камни пород, раскалывающихся при нагреве или выделяющие вредные вещества

Засыпку предварительно прокаляют. Нельзя использовать камни пород, раскалывающихся при нагреве или выделяющие вредные вещества.

Слой засыпки на дне слегка утрамбовывают, чтобы не оставалось пустот. В бочке, которая послужит внутренним корпусом печки, вырезается отверстие, соответствующее отверстию в кожухе, его края также загибают внутрь. В верхней торцевой части корпуса, ближе к краю, просверливают отверстие для дымохода и вваривают патрубок. Остальное пространство крышки при необходимости используется в качестве варочной панели.

Внутренний корпус требуется установить по одной оси с кожухом, чтобы слой засыпки был одинаков по всей окружности. Вокруг отверстий для топливника закрепляются обтесанные в размер плитки из кирпича или камня, крепятся они на глиняный раствор. Остальное пространство между корпусом и кожухом заполняется засыпкой.

Нижняя часть печи из газового баллона изготавливается по стандартной технологии. У будущей тепловой пушки требуется обустроить отсек для нагрева воздуха. С этой целью срезается верхняя часть корпуса, вваривается горизонтальная круглая пластина, диаметр которой соответствует внутреннему диаметру баллона. На верхнюю часть пластины предварительно приваривают полоски стали – они служат ребрами воздухообменника и повышают эффективность нагрева.

С противоположных боков крышки получившейся воздушной камеры просверливают отверстия и приваривают патрубки. С приточной стороны требуется установить небольшой вентилятор, чтобы увеличить интенсивность воздушного потока. Мощность вентилятора зависит от размеров помещения. Патрубок для дымоходной трубы вваривается ниже воздушной камеры.

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки. 2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином. 5

Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см. на которых будет располагаться решетка

5. Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см. на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы .

Отверстие для трубы

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней. 11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше. 12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи. которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.15. Дымоходная труба присоединяется к печи с помощью гильзы. 16. Для вставки заслонки-шибера. регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Как сделать печку буржуйку своими руками: обзор технологии

Уточним сразу же – наша самодельная печка собирается из 50 литрового, «красного» баллона, рассчитанного на хранение пропана или пропанобутановой смеси. Такие баллоны используют и в быту (для питания автономных газовых плиток), и в промышленности (для хранения горючего, предназначенного для газового резака). То есть такой баллон можно найти где угодно.

Подготовка баллона

Сам процесс сборки печи начинается с подготовки «полуфабриката», которую реализуют следующим образом:

  • Из баллона стравливают газ. Для этого нужно попросту открыть вентиль и дождаться завершения хорошо слышимого «шипения». Причем стравливать газ нужно на воздухе, а не в помещении.
  • Далее следует избавиться от специфического «газового» аромата – запаха одоранта — меркаптановой отдушки, добавляемой в баллон для обнаружения протечек газа. Для этого нужно промыть баллон (заполнив по «плечики») раствором кислородосодержащего отбеливателя (например, персолью), смыв осадок 10-процентным раствором обычной кальцинированной соды.

После промывания баллон можно использовать в качестве полуфабриката корпуса.

Выбор конструкции печи

Самодельная буржуйка может быть горизонтальной или вертикальной. То есть баллон либо «стоит» в естественном положении – вентилем вверх, опираясь на кольцевую подставку, либо лежит – вентилем в бок, опираясь на приваренные к корпусу «ножки».

Поэтому конкретный вариант печи из газового баллона вы должны выбрать сами, ну а мы расскажем, как строятся обе разновидности баллонных буржуек – и вертикальная и горизонтальная.

Строительство «горизонтальной» буржуйки

Горизонтальная самодельная печь из газового баллона сооружается следующим образом:

Горизонтальная самодельная печь

  • С емкости (баллона), на уровне «плечиков» (торцевой полусферы), срезается верхняя часть с отверстием под вентиль.
  • К цилиндру приваривают четыре ножки, переводящие полуфабрикат в горизонтальное положение.
  • В верхней части баллона, у дальнего, закрытого торца, вырезают круглое отверстие – основу будущего дымохода. После этого над отверстием наваривают кольцевой «воротник», согнутый из 5-сантиметровой стальной полосы.
  • Во внутреннюю часть баллона монтируют поперечные колосники, отстоящие от нижней точки окружности на расстоянии, равном ¼ диаметра. Причем для удобства монтажа в стене баллона можно заранее высверлить или прожечь резаком отверстия, в которые будет вставлен прут колосника (для последующего монтажа кольцевым швом, вокруг прута, снаружи корпуса). Впрочем, возможен и альтернативный вариант, когда самодельная печь из газового баллона комплектуется (изнутри) двумя полками из уголков, на которые укладывают колосниковую решетку. Причем с точки зрения замены прогоревших колосников этот вариант выглядит даже предпочтительнее вышеописанной врезки.
  • Далее, к лицевой части баллона приваривают стальной лист, в котором вырезано отверстие под дверцу и вварен штуцер с шаровым вентилем – его используют в качестве поддувала. Дверца крепится на петли и закрывается на защелку. Альтернативный вариант предполагает монтаж вокруг торца, на сварку, широкого 10-сантиметрового, кольцеобразного пояса. Причем пояс-кольцо монтируется и по внешней и по внутренней части корпуса, образуя зазор, в который вставляют срезанную с верхней части баллона полусферу – она и будет «дверцей» в топку. А в качестве «поддувала» можно использовать отверстие под вентиль, укомплектованное шаровым затвором или дроссельной заслонкой (диск на штыре).

Установка такой печи в помещении возможна только на стальной лист, шириной не менее 100 сантиметров и длиной не менее 150 см. Причем перед «дверцей» в топку должна оставаться площадка, длиной от 50 сантиметров.

Сборка вертикальной буржуйки

Вертикальная печка из газового баллона строится следующим образом:

Вертикальная печка из газового баллона

  • Отверстие под вентиль, в торцевой части, расширяют до 10 сантиметров, наваривая, по кольцу, металлическую пластину (воротник), толщиной от 5 сантиметров. Эта деталь послужит патрубком для дымохода.
  • На определенном расстоянии 5-10 сантиметров от днища вырезают отверстие под дверцу для поддувала, а немного выше него – отверстие под дверцу для топки. Габариты отверстий – произвольные, но площадь дверцы под поддувало не может быть меньше площади дымоходного патрубка в верхней части баллона.
  • Между «поддувалом» и «топкой» вваривают полки для размещения колосниковой решетки или прутков.
  • Дверцы крепят на петлях и оборудуют защелками (на эксцентриках).

Установка такой печки осуществляется на стальной лист с габаритами 60-70 на 100 сантиметров.

https://www.youtube.com/embed/

Основные правила растопки печи из баллона

Запуск печи осуществляется по определенной схеме

Ее важно принимать во внимание, чтобы достигнуть оптимального результата и обеспечить идеальный уровень безопасности

  • Следует выполнить такие действия, как:
  • Для эффективной растопки изначально требуется полностью убрать присутствующую крышку и потом устранить специальное устройство по подаче воздушных масс.
  • Осуществляется закладка используемого топлива, но его объем никак не должен быть больше расположенной внизу линии дымохода.
  • Если буржуйка или бубафоня работают на дровах, то в вертикальном положении их может вместиться намного больше, чем если укладывать их горизонтально.
  • Стоит, верхнюю часть используемых дров присыпать небольшим количеством щепок и положить бумагу.
  • Открывается заслонка и в трубу бросается бумага или ветошь. После полного возгорания топлива заслонка закрывается.

В данном положении печь в состоянии работать сутки и более, то есть постоянного вмешательства человека не требуется.

Как правильно разжечь чугунную печь буржуйку

  1. Через верхнюю дверь выкладываем на колосниковую решетку бумагу для розжига или что-то легковоспламеняющееся.
  2. Следующим этапом на бумагу кладем тонко наколотую лучину и тонкие дрова. Бумагу нужно поджигать, когда нижняя дверца печи открыта.
  3. Когда бумага и лучина загорятся, поверх них кладем крупные куски древесины.
  4. По завершении загрузки дров закрываем верхнюю дверцу, а нижнюю оставляем приоткрытой. Это способствует образованию тяги, что обеспечивает постоянный приток воздуха для горения.
  5. Такую печь нельзя оставлять без присмотра — требуется практически постоянное присутствие человека. Также не стоит забывать о правилах пожарной безопасности при работе с горючими материалами!


Буржуйка из стали

Несмотря на появление более эффектных и безопасных печей, буржуйки пользуются популярностью и сегодня, что обусловлено оптимальным сочетанием функциональности, неприхотливости в обслуживании и приемлемой цены. Более того, сейчас модельный ряд армейских печей существенно вырос, так что потребителю всегда есть, из чего выбирать.

В частности, популярность приобрели более лёгкие и мобильные модели из стали, которые отличаются меньшим весом – они ремонтопригодны, а технологические свойства металла дают возможность создавать агрегаты с привлекательным дизайном.

Доброго времени суток, друзья. Нашел я все-таки то, что искал. Военская чугуниевая печь-буржуйка ПОВ-57.

Необходимые инструменты

  1. Чтобы выполнить своими руками такое устройство, как печка-буржуйка качественного длительного горения, необходимо подготовить следующие материалы и важные инструменты:
  2. Потребуется большая металлическая бочка, также допускается применение баллона;
  3. Две небольших по длине трубы, выполненные из стали (одна при этом должна быть немного больше другой);
  4. Если это печка бубафоня, то потребуется соорудить поршень;
  5. Выполненный из стали швеллер;
  6. Киянка, топор, молоток, ножовка;
  7. Потребуются устройства для проведения замера;
  8. Стальной лист, кирпич и отражатель;
  9. Защитные элементы для проведения сварки и иные необходимые материалы.

Только после подготовки всех требуемых инструментов и материалов можно приступать к процессу создания своими руками такого эффективного устройства, как печь буржуйка. Также желательно предварительно подготовить тщательно разработанные чертежи, которые помогут сделать не только печь длительного процесса горения — буржуйку, но такое устройство, как поршневая бубафоня.

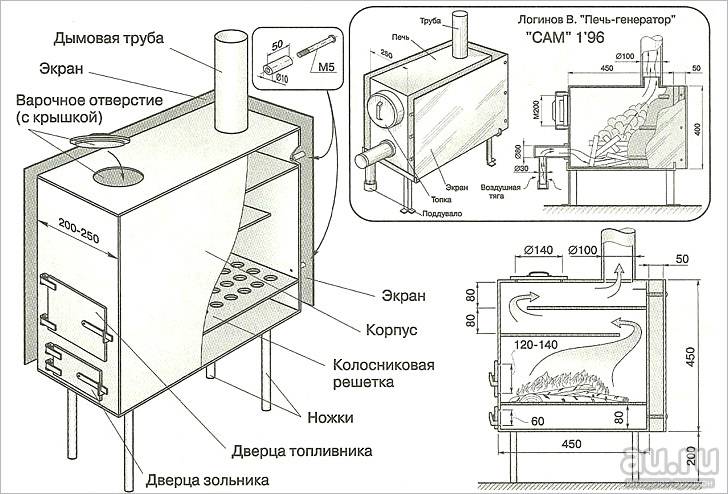

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

  • Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
  • На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
  • В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
  • В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
  • К нижней, донной части закрепляются ножки.
  • На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
  • Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
  • В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
  • Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
  • Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
  • В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
  • Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
Для изготовления любой буржуйки необходимо использовать только качественный материал.

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Установка печки в дачный дом

Перед началом установки нужно выбрать подходящее место для буржуйки. Необходимо помнить, что она должна находиться на расстоянии от всех посторонних поверхностей и предметов. При этом за ее работой всегда нужно следить, значит, она должна быть в поле зрения.


невоспламеняющееся основание,

Трубы для дымохода должны быть установлены без соединений в пределах одного помещения. Если такую работу осуществить невозможно, то соединение должно быть максимально плотным, нижняя часть трубы должна «заходить» в верхнюю. Если трубы предусматривают прохождения через стены, то нужно оборудовать керамический или кирпичный термобарьер. Место хранения топлива должно находиться на безопасном расстоянии от печи.
