Центральное отопление: принцип работы, достоинства и недостатки, отказ

Центральная система – отопление

Центральные системы отопления в сравнении с местными имеют следующие преимущества: высокий коэффициент полезного действия; возможность эффективного сжигания низкосортных видов топлива; сокращение эксплуатационных затрат.

Центральная система отопления должна Обеспечивать возможность регулирования подачи тепла в помещения, различные по тепловому режиму, тепловыделению и влажности воздуха.

Центральные системы отопления – это системы, р которых тепло сообщается теплоносителю централизованно в водогрейном или паровом котле, калорифере, теплообменном аппарате с последующей транспортировкой теплоносителя к местам потребления по трубопроводам.

Схема центральной системы водяного отопления.| Комнатная отопительная печь.

Центральные системы отопления подразделяются по следующим показателям: теплоносителю, начальной его температуре и давлению, а также по способам его перемещения и передачи тепла от наружной поверхности нагревательных приборов в отапливаемые помещения.

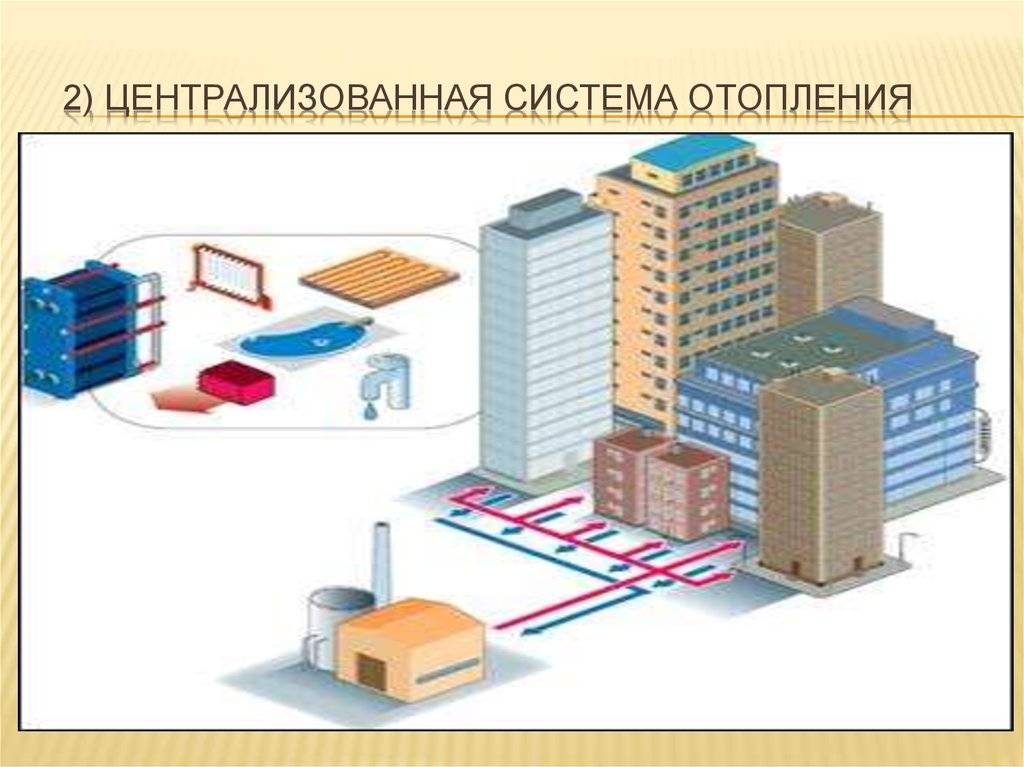

Центральная система отопления может быть районной, когда группа зданий отапливается из центральной котельной или центрального теплового пункта.

Центральная система отопления обслуживает один или несколько цехов путем передачи тепла по трубопроводам от одного центра образования тепловой энергии – генератора. По видам теплоносителя различают системы водяного, парового и воздушного отопления.

Центральная система отопления ( I, II и III классы) обеспечивает отопление одного или нескольких зданий путем передачи тепла по трубопроводам. При устройстве центрального отопления необходим правильный выбор теплоносителя и приборов отопления с учетом категории пожароопасности производства. Наиболее безопасными теплоносителями являются вода и пар низкого давления. Паровое отопление высокого давления создает на обогревающих гранях отопительных приборов температуру до 150 С, что увеличивает пожарную опасность. Трубопроводы этой системы отопления закладываются в специальные металлические гильзы и надежно изолируются при проходе через сгораемые конструкции; увеличивается воздушная прослойка между стеной, полом и отопительными приборами; приборы отопления делаются гладкими во избежание накапливания пыли.

Центральные системы отопления представляют значительно меньшую пожарную опасность, чем местное отопление. Пожарная опасность центрального парового и водяного отопления характеризуется температурой нагрева трубопроводов, батарей ( радиаторов) и главным образом наличием котла с огневой топкой и дымовой трубой.

Центральная система отопления называется районной, когда группа зданий отапливается из отдельно стоящей центральной тепловой станции.

Система горячего водоснабжения с естественной циркуляцией.

Центральные системы отопления, применяемые для отопления жилых, общественных и промышленных зданий, подразделяются на воздушные, паровые и водяные. Воздушное отопление ( теплоноситель – воздух) получило широкое распространение в производственных зданиях с использованием крупных калориферно – Беитиляшгонных агрегатов для подачи нагретого воздуха сосредоточенными струями со значительной скоростью движения воздуха. В гражданских зданиях воздушное отопление применяют для отопления лестничных клеток.

Центральные системы отопления зданий и особенно районные системы теплоснабжения и теплоэлектроцентрали ( ТЭЦ) обеспечивают значительную экономию топлива.

Принципиальная схема системы отопления.

Что делать собственникам загородных домов?

Как отказаться от центрального отопления, будучи жителем коттеджного поселка? Конечно, вопрос вполне резонный. Ведь есть огромное количество частных домовладельцев, которые вполне себе живут, не зная, что такое общая система отопления. И они, конечно, могут ставить у себя какие угодно котлы, будь то газовые, мазутные, угольные или древесные. Так чем же вы хуже них? Неужели нельзя сэкономить хоть на этом? Ответ – можно! Путей для этого имеется два: либо вышеописанный сбор жильцов, которые дают согласие на отказ от общей трубы, либо самостоятельное отключение от нее.

https://youtube.com/watch?v=I6v_0As3Jn8

Да, вы не ослышались. Можно отказаться от централизованого отопления, если вы живете в частном доме. Только это совсем не нужно, поскольку проблему отсутствия тепла в некоторых частях дома можно решить иначе. В этом поможет врезка насоса в трубы обогрева. Врезка осуществляется вами самостоятельно и не требует никакого разрешения. Она поможет избавиться от таких проблем, как холодные трубы в некоторых комнатах и медленный набор нужной температуры.

Нельзя перейти на автономный обогрев без согласования с муниципалитетом

Поскольку вмешательство в инженерные системы потребует внесения поправок в техпаспорт многоквартирного дома, согласовать переход на индивидуальный обогрев нужно с местной администрацией. Демонтаж радиаторов центрального отопления и установка другого оборудования для обогрева квартиры – это переустройство. Подпунктом “в” пункта 35 Правил № 354 потребителю запрещено самовольно демонтировать или отключать обогревающие элементы, осуществлять регулирование внутриквартирного оборудования, используемого для потребления коммунальной услуги отопления, и совершать иные действия, в результате которых в помещении в многоквартирном доме будет поддерживаться температура воздуха ниже 12 градусов Цельсия.
Согласно пункту 1.7.1 Правил и норм технической эксплуатации жилищного фонда, утвержденных Постановлением Государственного комитета Российской Федерации по строительству и жилищно-коммунальному комплексу от 27.09.2003 № 170, переоборудование жилых и нежилых помещений в жилых домах допускается после получения соответствующих разрешений в установленном порядке.
Завершение переустройства и (или) перепланировки жилого помещения подтверждается актом приемочной комиссии (пункт 1 статьи 28 ЖК РФ). Как узаконить планировку или переустройство, мы писали ранее.
О полученном разрешении на переустройство и об отказе от услуги центрального отопления обязательно нужно оповестить теплоснабжающую организацию.

Принцип работы центрального обогрева

Схема закрытой однотрубной системы в многоквартирном доме.

В отделении ТЭЦ измеряется температура воздуха. Именно по ней коммунальщики и определяют тот момент, в который необходима подача горячей воды. Иногда это осуществляется по календарным датам (существует определенное время года, в которое органы местного самоуправления обязаны включить центральное отопление). Но случается и так, что холода наступают гораздо раньше установленных законом сроков. Низкая температура часто игнорируется органами местного самоуправления, но если уж становится слишком холодно, то центральное отопление включается раньше сроков.

Вот из этого самого ТЭЦ вода попадает в отдельные котельные, пристроенные к многоквартирным домам. Там она нагревается с учетом того, насколько низка температура в данной локации. Разумеется, все квартиры отапливаются с одного котла, что таит в себе проблему. Жидкость становится горячей до предела и только потом спускается по трубам. Делается это для того, чтобы жителям последних домов удалось получить еще не до конца охладившуюся воду. Конечно, благодаря подобному подходу температура распределяется странным образом. Жителям тех квартир, через которые вода пробегает первыми, приходится терпеть нестерпимую жару. Открыть окна они не могут, поскольку за окном минус, и притом довольно низкий. Но и держать их закрытыми невозможно, ведь воздух становится настолько сухим, что погибают даже растения. Тяжелое положение, не правда ли?

Интересно, почему же, если всем настолько жарко, сотрудники школ и больниц постоянно жалуются на то, что у них вечно низкая температура воды? Неизвестно почему, однако в установленном законом порядке в больницы с батареи центрального обогрева подается минимальная температура воды. Это касается не только данных муниципальных учреждений, но еще и всех общественных мест, которые содержатся за счет государства. Проще говоря, чем бюджетнее помещение, тем меньше затрачивается на его содержание.

Конечно, прочтя все, что сказано выше, вы можете решить, что у подобного способа обогревать наши дома нет никаких преимуществ. Разумеется, это мнение будет ошибочным. Ведь он все же функционирует и приносит пользу. Давайте рассмотрим самые главные плюсы, которые имеет центральное отопление.

Плюсы центрального отопления

Балансировочная система дома “Автобаланс”.

Скажем сразу, что положительных моментов не так много и некоторые из них весьма спорны. Вот, например, дешевое топливо. Действительно, при использовании котлов центрального отопления применяются только энергоносители, на которые не затрачивается больших денежных средств. Звучит забавно, не так ли? Вроде как отапливают нас углем, мазутом и другими дешевыми средствами, а денег берут, как будто за газ, а то и вовсе бензин. Но, как ни крути, такой плюс есть. Хоть выгоден он, по большей части, не нам.

Однако есть и интересные для жителей многоквартирных домов моменты. Ну вот, например, высокая надежность. Серьезно, подумайте сами, ведь, установив собственный котел, например, в частном доме, вы вынуждены будете постоянно следить за ним. Вдруг случится утечка газа или какие-либо поломки. То ли дело центральное отопление, которое находится под наблюдением жилищно-коммунальных организаций. Хотя, конечно, в наше время возможно все. Бюрократический аппарат настолько разленился, что порой берет деньги, а ремонтом не занимается. Потому, если поразмыслить, данный плюс тоже можно назвать спорным.

И опять кажется, что нет у централизованного отопления положительных моментов. Но кое-что все же есть. Речь идет об экологичности! Ну подумайте сами, разве вышеперечисленные источники топлива могут быть опасными? Конечно, нет! Только вот какая разница, будут их использовать государственные котлы или наши собственные? Ведь если речь идет об обогреве коттеджного поселка, в котором преобладает централизованное отопление, то в нем можно самостоятельно установить экономичные котлы, работающие на угле и обогревающие хозяина отдельно от общей системы. А если говорить о квартирных домах, то. О том, что можно сделать жителям квартир, мы расскажем чуть ниже.

Итак, теперь становится понятно, что у сторонников идеи оставить общее отопление от государства есть только один довод. Это простота, которая остается неизменной. Ведь все, что от вас требуется, это оплата больших расходов. Все остальное, якобы, делается жилищно-коммунальными сферами. Только вот очень и очень непонятно, за что берутся столь большие деньги.

Отличия однотрубной и двухтрубной системы.

Виды

Сразу стоит сказать, что такая альтернатива центральному отоплению, как индивидуальные приборы обогрева, работает не слишком эффективно. С другой стороны, большое значение имеет и расстояние, на которое перекачивается теплоноситель с ТЭЦ или котельной. Как уже говорилось, самым распространенным типом систем ЦО внутри зданий является водяной формат. Большинство людей отдает предпочтение комплексам с естественной циркуляцией воды, потому что они не требуют наличия сложного оборудования. Вместо насосов и прочей техники работает разница в плотности холодной и горячей жидкости, обеспечивающая самостоятельное перемешивание.

Такие комплексы работают даже при отсутствии электропитания или систематических сбоях в нем. Смонтировать систему естественного обогрева смогут практически все, а давление не представляет опасности.

Из минусов такого устройства можно назвать необходимость использования относительно крупных труб, которые:

отдают тепло медленнее;
имеют лимитированный радиус действия;
обуславливают длительный запуск и замедленную остановку при необходимости.

Принудительная циркуляция, даже с учетом затрат на дополнительную технику, оказывается выгоднее. К сожалению, если отключается электричество и отсутствует автономный генератор, система перестает работать. Кроме того, при сбоях в насосах в их электронике даже наличие сетевого тока никак не помогает. Отопительные системы делятся и по другим признакам, прежде всего по используемому материалу трубопроводов и радиаторов. Для этих конструкций могут применяться сталь, медь, полипропилен, металлопластик, алюминий, но нужно думать о сочетаемости материалов.

На центральных отопительных узлах применяется различное топливо, в 99% это один из трех видов:

угольное;
газовое горючее;
мазут.

Классификация систем централизованного отопления

Существующее на сегодня многообразие схем организации центрального отопления позволяет произвести их ранжирование по некоторым классификационным признакам.

По режиму потребления тепловой энергии

сезонные. обеспечение теплом требуется только в холодный период года;
круглогодичные. нуждающиеся в постоянном теплоснабжении.

По виду используемого теплоносителя

водяные – это самый распространенный вариант отопления, используемый для обогрева многоквартирного дома; такие системы просты в эксплуатации, позволяют транспортировать теплоноситель на большие расстояния без ухудшения качественных показателей и регулировать температуру на централизованном уровне, а также характеризуются хорошими санитарно-гигиеническими качествами.
воздушные – эти системы позволяют осуществлять не только отопление, но и вентиляцию зданий; однако вследствие высокой стоимости такая схема не находит широкого применения;

Рисунок 2 – Воздушная схема отопления и вентиляции зданий

паровые – считаются самыми экономичными, т.к. для отопления дома используются трубы небольшого диаметра, а гидростатическое давление в системе мало, что облегчает ее эксплуатацию. Но такая схема теплоснабжения рекомендуется для тех объектов, которым помимо тепла требуется и водяной пар (в основном это промышленные предприятия).

По способу подключения отопительной системы к теплоснабжающей

независимые. в которых циркулирующий по теплосетям теплоноситель (вода или пар) нагревает в теплообменнике подаваемый в систему отопления теплоноситель (воду);

Рисунок 3 – Независимая система централизованного отопления

зависимые. в которых нагретый в теплогенераторе теплоноситель подается непосредственно к потребителям тепла по сетям (см. рисунок 1).

По способу присоединения к системе теплоснабжения горячего водоснабжения

открытые. горячая вода забирается непосредственно из теплосети;

Рисунок 4 – Открытая система отопления

закрытые. в таких системах забор воды предусмотрен из общего водопровода, а ее нагрев осуществляется в сетевом теплообменнике централи.

Рисунок 5 – Закрытая система центрального отопления

Маркировка труб

Основные типы и технические характеристики нагревательных приборов (труб):

pn 10 — используется в холодных трубопроводах, которые требуют особой прочности. Такая труба не переносит высокие температуры: максимально возможная — + 20°C (в нормальных условиях), а минимальная не должна быть ниже -45°C;
pn-16 — оптимальный вариант для большинства трубопроводных систем, выдерживает до +60°С тепла. Обычное давление данной конструкции — 1,6 МПа, которое выдерживают далеко не все типы труб;
pn-20 — уникальная по своим техническим характеристикам труба, которая выдерживает до 90°C и является лучшим вариантом для горячего водоснабжения. Как правило, применяется в центральной трубопроводной системе отопления. Рабочее оптимальное давление — 2,0 Мпа;
pn-25 — армированная труба, аналогична PN-20, и схожа с ней не только техническими характеристиками, но и системами трубопровода. Выдерживает до 95°С; оптимальное давление — 2,5 МПа.

PN-20.

Куда уходят деньги, выплачиваемые за отопление?

За отопление, которое включаются совсем не тогда, когда нужно, и обогревает совсем не так, как хочется, нам приходится выплачивать непомерные деньги. Интересно было бы узнать, на что они уходят. Ну, конечно же, все это достаточно четко объясняется самим государством. ЖКХ растрачивает наши средства на ремонтные работы и зарплату данным лицам:

Бухгалтерам, рассчитывающим все дальнейшие пути, по которым побегут ваши деньги.
Инженерам, рассматривающим все возможные способы для проведения новых труб и выискивающим поломки в старых.
Простым ремонтникам.
Бюрократам, работающим в органах местного самоуправления.

Конечно, содержать столь большой бюрократический аппарат вам накладно. И поэтому хотелось бы снять с себя данные обязанности. Но удастся ли это сделать, ведь отпускать вас чиновникам совсем невыгодно. Позволив вам отключиться от общей отопительной системы, ремонтники останутся без доходов, поступающих из вашего кармана. Зато объем работы для них не уменьшится. Ведь все равно придется следить за состоянием центрального отопления в вашем доме, а также и за вашими собственными трубами, поскольку они являются общей частью большой системы. Именно поэтому, когда вы придете в организацию местного самоуправления, чтобы отключить себя от общего обогрева, вам скажут, что это невозможно. Но в данном отказе не будет правды. Итак, мы потихоньку подошли к главному вопросу: как правильно действовать, чтобы уйти в свободное плавание?

Схема однотрубной разводки многоквартирного дома.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
«Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Чем заменить центральное отопление в квартире? Альтернативные источники отопления квартир

Есть несколько вариантов, чем отапливать квартиру, если дом получил разрешение или спроектирован под автономное отопление. Причем в каждом случае следует учесть конкретные условия подведенных энергоресурсов, строение и состояние инженерных сетей дома. А автономные системы могут быть однотипными для всех квартир в доме.Варианты автономного отопления квартиры

1. Можно заказать проект и подготовить дом для автономной системы отопления с газовым котлом. Это наиболее традиционное решение. Газовая служба готовит документацию, а монтажная организация устанавливает газовый котел, который может работать и на отопление, и на нагрев воды. В квартире монтируются стальные или чугунные радиаторы, на радиаторах можно установить терморегуляторы для контроля температуры в отдельных комнатах. Плюс – горяча вода круглый год. Все бы отлично, если бы не растущие тарифы на газ. Платить по несколько тысяч гривен в месяц все-таки очень накладно. Отопление газом становится неперспективным.

2. Если в доме позволит проводка, а выделенная мощность на квартиру выше чем 3-5 кВт, можно запросить разрешение у местной городской службы РЭС на установку электрического котла, который бы грел воду для радиаторов и бытовых нужд. Исходить можно из того, что электрокотел для квартиры 120 м2 требует около 9 кВт мощности от сети. Причем от однофазной сети 220 В может работать только максимум 6 кВт-ный котел, обогревающий до 90 м2 площади квартиры. Если квартира больше этой площади, потребуется мощный щит и подвод трех фаз. Если даже оформить тариф на электроотопление, и использовать распределение нагрузок по времени суток (стиральная машина, духовка, электрочайник, прочая бытовая техника), платить за электроэнергию придется гораздо больше, чем за газ.

3. Это же относится и к обогреву с применением индукционных, катодных котлов или навесных и мобильных электронагревателей-конвекторов. В сумме для отопления квартиры потребуется немалая мощность, на каждые 10 м2 – 0,7-1 кВт, особенно если дом не утеплен и на улице мороз. За электрообогрев квартиры, особенно в старом доме с плохим утеплением, придется платить много, что очень невыгодно.

Мы хотим проконсультировать Вас

4. Можно установить сплит-системы кондиционирования с функцией обогрева и охлаждения. Разрешений никаких не нужно. Инверторные модели кондиционеров Daikin, Cooper&Hunter, Mitsubishi, Gree и других брендов могут работать на нагрев воздуха при температурах снаружи до -25°С. Наиболее экономно они работают в межсезонье. В морозы же потребляют много энергии, и могут не справиться с нагрузкой. Стоит еще учесть: в каждую комнату нужно будет установить отдельный внутренний блок, или установить один мощный канальный блок с воздушной разводкой на соседние комнаты. Удовольствие не из дешевых, да и воду для кухни или душа придется греть отдельно.

5. Альтернативные источники тепла, используемые для отопления квартир, – наиболее выгодное тепло окружающего воздуха. Лучшим решением по обогреву квартиры особенно в новых многоэтажных домах, где проектом предусмотрено автономное отопление, будет применение тепловых насосов. Больше о них вы можете почитать в статье «Что такое тепловой насос и как он работает?».

В частности, с помощью воздушного теплового насоса можно обеспечить отопление и кондиционирование квартиры или пентхауса, можно установить каскад тепловых насосов для отопления блока, этажа, на подъезд или дом в целом. Но это уже решение отдельного владельца квартиры или сообщества всех жильцов дома.

Особенности устройства систем отопления: как работает технология?

Типы отопительных систем:

Водяные. Самый распространённый и выгодный вариант. Главный элемент схемы — котёл. Прибор нагревает жидкость, она по трубам поступает в радиаторы, которые прогревают воздух в помещениях.
Воздушные. В качестве источников тепла используют калориферы, которые подают тёплый воздух в комнаты. Как первичный отопитель применяется вода или горячий пар.
Электрические. Системы электрообогрева безопасны, автоматизированы, отличаются эффективностью. Недостаток устройства — дороговизна.

У каждой из систем есть собственные плюсы и минусы. При выборе следует ориентироваться на личные потребности, цели, приоритеты. Владельцы частных домов чаще всего обустраивают водяное отопление. Это рациональное решение, позволяющее создать комфортные условия проживания с минимальными затратами.
