Устройство и эксплуатация блочно-модульных котельных

Проектирование котельной

Разработка технического решения начинается с расчета требуемой тепловой энергии. На этом этапе подбирается оптимальная по характеристикам котельная установка с определенными показателями мощности. Как уже отмечалось, степень производительности в итоге определяет не только объемы тепловой отдачи, но и тип конструкции горелки, а вместе с ней и конфигурацию запорно-регулирующей фурнитуры. Далее рассчитывается возможность оснащения блока дополнительными функциональными элементами: генераторами, бойлерными установками, коллекторными узлами и т. д. На заключительном этапе разрабатывается конструкция корпуса.

Для газовых блочно-модульных котельных существуют особые требования в этой части, обусловленные правилами обеспечения безопасности. И внешняя, и внутренняя обшивка выполняется из нержавеющей стали без применения огне- и взрывоопасных покрытий. Все технологические разъемы, отверстия и каналы для подключения сторонних коммуникаций оснащаются патрубками и арматурными деталями, обеспечивающими высокую степень герметичности.

Классификация по типу топлива


Газовая котельная

Чтобы эффективно отопить частный дом или загородный коттедж, стоит не только подобрать тип установки. Необходимо задуматься о виде используемого топлива. По этому критерию блок-котельные подразделяются на несколько групп.

Газовые устройства

Природное топливо или бутан обеспечивают экономичность работы котельных. Минус установок – дорогой монтаж, но дешевизна газа окупает затраты уже в первый сезон эксплуатации. Модульная газовая котельная подключается к бойлеру, что решает задачи обеспечения дома горячей водой.

Газовый котел отличается безопасностью, оснащается атмосферными горелками с минимальным уровнем шума, адаптирован к низкому давлению. Оборудование подходит для жилых строений и промышленных цехов.

Системы на жидком топливе

Блочные котельные работают на дизеле или керосине. Они будут неплохим решением для местностей без газовых магистралей. Дизельный вид модулей отличается невысокой себестоимостью топливных ресурсов, автономностью работы и высоким КПД.

Твердотопливные модели


Твердотопливная котельная

Установка, работающая на угле, брикетах или дровах, является резервным вариантом. Твердый вид топлива отличается невысокой стоимостью, а сама котельная не зависит от электрической или газовой линии.

Системы автоматически отводят дым, имеют КПД более 85%. Недостатком твердотопливных БМК является необходимость места для хранения угля, дров или пеллет.

Электрические установки

Строительство котельной не занимает длительное время за счет дешевизны и простоты подключения оборудования. Конструкции не наносят вред окружающей среде, безопасны, отличаются КПД больше 90%. Электрический вид блочных котельных имеет один недостаток – стоимость эксплуатации в 10 раз дороже, чем при использовании газа.

Конструкции и разновидности

Оборудование представляет собой мобильные установки, полностью готовые к перевозке и последующей работе на объекте. Внутри утепленного корпуса, изготовленного из металла, расположены и готовы к работе следующие элементы:

  • котлы;
  • насосы;
  • горелки;
  • системы сигнализации и автоматики;
  • вентиляционное устройство;
  • трубопровод.

Такие котлы имеют множество элементов

Модульные котлы могут работать на разных видах твердого, жидкого и газового топлива. Для удобства выбора они разделены на 4 группы, каждая из которых имеет свое обозначение:

  1. Тип K — основным топливом является природный газ, а дополнительным — солярка.
  2. Тип C — обогреватели работают на дровах и угле.
  3. Тип G — устройство работает на природном и сжиженном газе.
  4. Тип D — котельные, работающие только на дизельном топливе.

В этом видео вы узнаете, как установить модульную котельную:

В состав блоков (модулей) котельной установки входит оборудование:

1. Котлы на природном газе высокого и низкого давления, сжиженном газе и легких видах жидкого топлива (дизельном топливе) — газовые водогрейные стальные жаротрубные котлы c реверсивной топкой, двухходовые или котлы с двумя топками.

2. Горелки (газ, дизель, комбинированные).

3. Системы котельного оборудования с одной, двумя или тремя линиями узлов котельного оборудования:

• вводное газовое оборудование

• оборудование водоподготовки

• оборудование горячего водоснабжения (ГВС)

• оборудование подключения котлов

• жидкотопливное оборудование

• теплообменное оборудование

• оборудование сетевого контура

• шкафы управления, регулирования, электроснабжения и диспетчеризации

4. Дополнительные компоненты котельных

• Модульные здания

• Склады хранения жидкого топлива

• Металлоконструкции дымовых труб

В каких случаях строят БМК:

  • Блочно-модульные котельные устанавливают, если в здании, для отопления которого предназначена котельная, отсутствуют встроенные или пристроенные помещения, отвечающие требованиям строительных норм для проектирования котельных в таких помещениях.
  • При возможности размещения на земельном участке с соблюдением всех требований строительных и экологических норм и правил.
  • При необходимости возведения котельной в сжатые сроки. Особенно это актуально, когда снабжать теплом или паром блочная котельная должна вновь строящийся объект (жилой комплекс, производственный цех) в зимний период.

Проектирование блочно модульных котельных включает в себя те же этапы, что и для стационарных котельных.

Монтаж блочно модульных котельных производится непосредственно на объекте, из узлов заводской готовности.

Строительство блочно-модульных котельных занимает обычно от 30 до 60 дней, в зависимости от мощности и числа модулей. Если же на объекте устанавливается лишь один модуль блочной котельной, то готовность к пуску будет уже через 5-7 рабочих дней.

На основании этого можно оценить плюсы и минусы таких котельных.

Обзор видов

В зависимости от устройства и конструкции котельные делятся на 2 вида.

  • Стационарные — производительность выше, так как подключаемый теплогенератор может быть любой мощности. Здесь допускается соединение котлов в одну сеть. Топливо может использоваться любое. Легко перемонтировать под другой тип теплоносителя. Уже готовые автоматизированные стационарные установки привозят на объект и разгружают с помощью автокрана. Установка производится на фундамент.
  • Мобильные — перевозные модульные мини-котельные подойдут для помещений до 5000 квадратных метров. Доукомплектовать дополнительными системами такую конструкцию нельзя, так как ее производительность не выше 500 кВт. Монтаж довольно простой, и дополнительная подготовка к нему не требуется.

По степени автоматизации блочные котельные делятся на несколько видов. Выделяют следующие варианты:

  • автоматизированные — используются чаще всего, в этом случае вмешательство рабочих практически не требуется;
  • механизированные — в них устанавливаются дополнительные механизмы, которые позволяют облегчить труд людей, – например, транспортерные ленты, угледробилки;
  • ручные — в таких котельных все модули предусмотрены для ручной работы.

По расположению элементов

Все модульные установки делятся на 2 категории:

  • обязательно наличие двух котлов, которые эксплуатируется как единый источник энергии;
  • бывают котельные с одним источником тепла, сюда относятся все остальные котельные, которые не попали под первую категорию.

Чаще всего выделяют следующие.

Крышная. Монтируется на крыше, благодаря чему происходит экономия пространства. Главные плюсы — не нужно строить высокую дымоходную трубу, подбирать отдельный участок земли, строить тепломагистраль. Основной недостаток крышных систем – разные «сроки годности» здания и котельной, замена оборудования в дальнейшем будет проблематична.

По типу теплоносителя

  • Паровые. В качестве теплоносителя используется пар, обычно такими установками пользуются промышленные предприятия.
  • Водогрейные. Теплоноситель в таких станциях – вода, нагретая до 95-115°С. Применяются для отопления и подачи горячей воды в жилые и промышленные помещения.
  • Комбинированные. В данных конструкциях используются как паровые, так и водонагревательные котлы.
  • Термомасляные. В таких системах используется диатермическое масло, разогретое до 300°С.

Принцип (схема) работы газовой установки

Эксплуатация оборудования такого класса не включает в себя сложных процессов и схем (расчетов). Газоходы котельной выполняют газоснабжение, то есть подают топливо (природный или сжиженный газ) к горелке в котле или котлах (если в установке есть несколько газовых агрегатов согласно лицензии). Далее топливо сгорает в камере сгорания, в результате чего нагревается теплоноситель. Теплоноситель циркулирует в теплообменнике.

В котельных установках с газоснабжением есть распределительный коллектор. Этот элемент конструкции производит расчет и распределяет теплоноситель по установленным контурам (зависимо от схемы газовой котельной). Например, это могут быть отопительные радиаторы, бойлеры, теплые полы и т.д. Теплоноситель отдает свою тепловую энергию и возвращается в котел по обратному ходу. Таким образом, происходит циркуляция. Распределительный коллектор складывается из системы оборудования, благодаря которому циркулирует теплоноситель, а также контролируется его температура.

Выброс продуктов горения топлива (природный или сжиженный газ) совершается через дымоход, который должен проектироваться по всем характеристикам СНиП, чтобы не допустить опасной ситуации.

Установки с газоснабжением управляются автоматикой, что минимизирует вмешательство оператора в процесс эксплуатации. Автоматика в газовом оборудовании имеет многоуровневую защиту. То есть останавливает котлы при опасных аварийных ситуациях, совершает расчет всех параметров и выбросов и т.д. Современные автоматизированные системы могут оповещать оператора даже с помощью СМС.

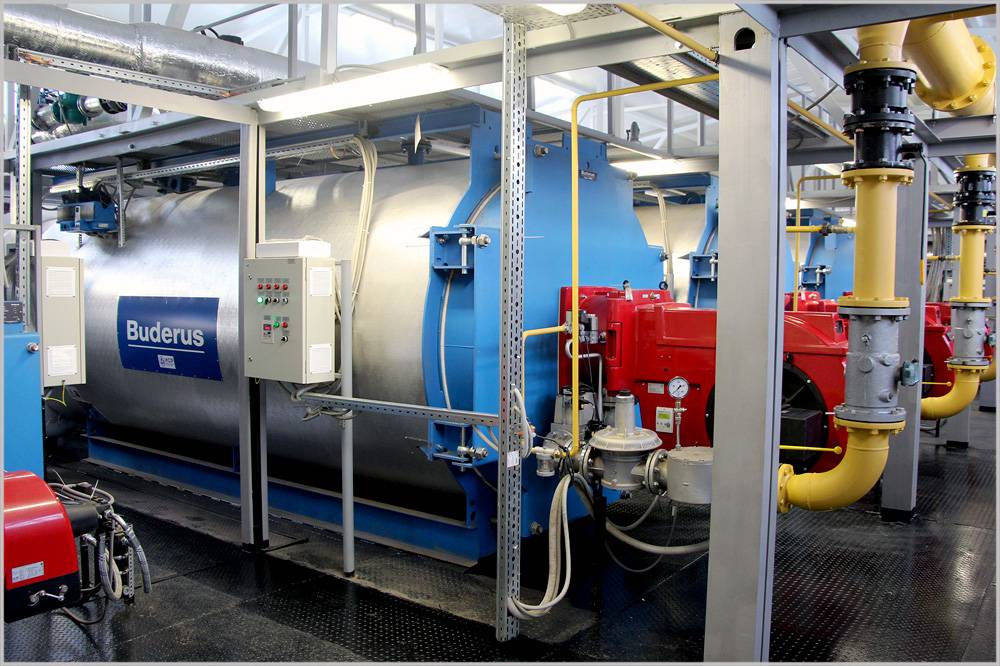

Рис. 1 Отопительное оборудование на газу

Блочно-модульные котельные установки – проектирование

На этапе составления заказа производители предоставляют к заполнению специальный опросный лист, в котором будущий владелец указывает требования и характеристики системы.

К базовым параметрам, например, относится число модулей, мощность, вид применяемого топлива, реализация коммуникационной инфраструктуры и т.д. Причем неспециалистам бывает сложно корректно объединять несколько групп требований, так как отдельные показатели могут противоречить друг другу.

Сложные многофункциональные установки особенно проблемны для проектирования. Например, паровые станции с водогрейным контуром требуют больше пространства для технической обвязки, поэтому сразу могут исключаться и принципы компактного размещения. После этого производится анализ требований и конструкторы с инженерами выносят для утверждения техническое задание по изготовлению котельной.

Нюансы монтажа

В процессе установки сразу стыкуют внутренние трубопроводы и добавляют те, что демонтировались в момент перевозки. Обязательно контролируют исправность и нормативные сроки эксплуатации контрольно-измерительных систем. Оценивают, насколько плотно подключены газоходы к дымовым трубам. Тестирование всех трубопроводов на непроницаемость проходит в строгом соответствии с СП 62.13330.2011.

Обязательно должны быть проработаны такие нюансы:

  • охрана природы;
  • заземление и молниезащита;
  • общестроительные работы;
  • заземление отдельных частей.

В случае с котельными малой мощности допустима установка труб на одно основание со всем зданием (точнее, на общую раму). Пусконаладочные работы на всех системах признаются успешно проведёнными, если оборудование работает 72 часа при номинале нагрузки и предельных проектных характеристиках теплоносителя. Итог подобного тестирования закрепляют в отдельном акте. При питании от магистрального газа обязательно должно быть предусмотрено отсекающее устройство на вводе. В больших блочно-модульных котельных чаще всего выбирают коллекторную разводку оборудования вокруг котла — это требует использовать много датчиков, но открывает дополнительные преимущества.

При монтаже оборудования для теплоснабжения частного дома приветствуется использование автоматизированных комплексов климатического контроля. Что касается дымовых труб, то, как ни парадоксально, керамические трубы (в чистом виде или в стальных корпусах) оказываются долговечнее сделанных из металла. Если котельная создаётся в самом жилом доме, то нужно по возможности отказываться от решений, связанных с использованием вентиляторов. Все двери выполняют в противопожарном формате.

Ещё нюансы:

  • котлы придётся ставить на опору, предписанную фирменной инструкцией;
  • системы со сжиженным газом нельзя ставить в подвалах и цоколях;
  • все стены оформляют несгораемыми материалами;
  • тщательно подбираемая конструкторами и проектировщиками заранее компоновка системы не должна нарушаться монтажниками;
  • при использовании дизельного горючего поблизости от котельной должен быть установлен накопительный резервуар — конечно, в заземлённом исполнении;
  • около этого резервуара предусматривают подъездные пути и площадку для технологических манипуляций;
  • но даже это далеко не исчерпывает всего спектра тонкостей — и именно оттого обращение к профессионалам куда разумнее, чем самостоятельный монтаж.

В следующем видео вас ждет обзор блочно-модульной котельной Altep.

Проектирование и строительство — котельные газовые, дизельные или с горелками комбинированного типа.

БМК котельные от производителя  — проектно-строительной компании «Русский Дом».

Для теплоснабжения и ГВС жилых и промышленных зданий удобно использовать котельные установки в блочно-модульном исполнении ( БМК ) мощьностью от 500кВт до 50 МВт (прайс-лист здесь).

Блочно модульная котельная ( БМК ) — это котельная полной (частичной) заводской готовности состоящая из одного или нескольких модулей. Комплектность котельной может быть любая, в зависимости от потребностей Заказчика. Определяющей характеристикой такой котельной является изготовление в заводских условиях узлов котельного оборудования для последующей сборки на объекте. Такие котельные возможно модернизировать путем добавления или замены модулей.

Строительство блочно модульной котельной значительно быстрее и удобнее, чем возведение традиционного большого обособленного здания. Задача таких инженерных сооружений – производство тепловой энергии для отопления и горячего водоснабжения, а также для технологических систем предприятий. В последнем случае потребителем тепловой энергии являются производственное или технологическое оборудование, технологический процесс в котором происходит с потреблением пара, перегретой или горячей воды. Обслуживать БМК может одно или нескольких зданий, предприятие или населенный пункт.

Область применения блочно-модульных котельных:

  • Теплоснабжение здания и группы зданий;
  • Теплоснабжение района городской и сельской зоны;
  • Тепло- и пароснабжение производственных процессов

Высокое качество применяемого оборудования и проектных решений позволяет гарантировать устойчивое теплоснабжение абонентов первой и второй категории надежности:

  • Социальные объекты;
  • детские сады, школы, дошкольные учреждения;
  • больницы, родильные дома;
  • жилые многоквартирные и производственные здания;
  • химическое и нефтехимическое производство;
  • и другие объекты и потребители.

География поставок

Доставка производится из Москвы, Перми и Челябинска в городах: Москве, Санкт-Петербурге, Калуге, Смоленске, Твери, Великом Новгороде, Ярославле, Владимире, Вологде, Костроме, Иваново, Перми, Нижнем Новгороде, Рязани, Йошкар-Оле, Чебоксарах, Пензе, Саратове, Тамбове, Саранске, Липецке, Туле, Орле, Курске, Брянске, Белгороде, Воронеже, Ростов-на-Дону, Краснодаре, Сочи, Майкопе, Ставрополе, Элисте, Астрахани, Екатеринбурге, Ижевске, Кирове, Челябинске, Тюмени, Уфе, Кургане, Кирове, Оренбурге, Самаре, Сыктывкаре, Ханты-Мансийске и многих других городах.

Использование и принцип работы

Технические характеристики модульных котельных установок позволяют их использовать для снабжения горячей водой и отоплением:

  • жилых зданий;
  • промышленных объектов (цехов, складов);
  • общественных зданий (школ, дошкольных учреждений);
  • сельскохозяйственных складов.

Если в технологическом процессе предприятия предусмотрено использование пара, то для этого также подойдут модульные котельные.

Сильной стороной таких модулей является простой принцип работы. По мере сгорания в котлах топлива вода нагревается до требуемой температуры. Затем теплоноситель подается в систему. Когда температура в системе падает ниже заданной, снова включается процесс нагрева. Весь технологический процесс полностью автоматизирован.

Комплектация

Подбор блочно-модульных технологий — это всегда индивидуальный проект, который разрабатывается под определенные условия. От этого зависит, какая у котлов будет мощность, вид топлива, автоматика и прочее. Устройство котельной может включать дополнительное оборудование, например, аккумуляторные баки, технический деаэратор для очистки жидкости, водонагревательные бойлеры и другое.

Стандартная комплектация выглядит следующим образом:

  • насосное оборудование;
  • помещение котельной — здание из негорючих стройматериалов;
  • котельные установки — паровые, водонагревательные или комбинированные котлы;
  • газовые установки и трубы дымохода;
  • конструкции теплообмена;
  • устройства подготовки и очистки воды;
  • система автоматики.

Модульная котельная

это современная автономная котельная полной заводской готовности, которая представляет собой набор основных технологических модулей установки ( группа котлов, насосные группы, теплообменная группа, группа оборудования редуцирования, группа водоподготовительного оборудования), консолидированных друг с другом. Основное отличие модульной котельной – универсальное расположение модулей и компоновка оборудования таким образом, который позволяет разместить модули котельной на площадке или в помещении Заказчика практически любой конфигурации.

Описание модульной котельной

Модульная котельная предназначена для подачи тепловой энергии и горячего водоснабжения в автоматическом режиме работы, без постоянного присутствия персонала. Тепловая мощность модульной установки варьируется в пределах от 0,1 до 10,0 МВт.

Как правило, модульные котельные используют:

В качестве топлива модульной котельной можно использовать любые доступные виды топлива:

Модульные котельные установки компании « Яринжком» производятся с использованием отечественного и импортного оборудования ( котлы, насосы, горелочные устройства). Выбор оборудования зависит от особенностей исполнения установки и технических требований и задач Заказчика. Внешне котельная представляет собой цельнометаллический несущий каркас из одного или нескольких модулей, жестко соединённых между собой. Внешний периметр обшит панелями типа « сэндвич», тепловая изоляция которых определяется в зависимости от региона размещения и составляет от 50 до 150 мм, или профилированным листом.

Все котельные компании « Яринжком» сертифицированы и имеют все необходимые документы и разрешения, требующиеся в соответствии с нормативной документацией и регламентами Федеральной службы по экологическому, технологическому и атомному надзору Российской Федерации ( РОСТЕХНАДЗОР).

Приобретая модульную котельную в нашей компании, вы получаете качественную установку, готовую к запуску и функционированию. На месте эксплуатации требуется только смонтировать котельную на заранее подготовленной площадке и подключить к коммуникациям.

Преимущества модульной котельной

Высокий уровень технологической оснащенности, применение самого современного и надежного оборудования, средств автоматизации, безопасности и контроля обеспечивает безаварийное использование модульных котельных в любых природных условиях, а также сокращает эксплуатационные затраты, исключая постоянное наличие оперативного персонала.

Все котельные в обязательном порядке оснащены системой информирования (диспетчеризации), которая при возникновении внештатных ситуаций мгновенно оповещает дежурные службы Заказчика.

Уменьшение себестоимости вырабатываемой тепловой энергии происходит за счет сокращения затрат на строительство и эксплуатацию тепловых сетей большой протяженности – котельную можно разместить максимально близко к отапливаемому объекту. Уменьшаются и затраты на содержание персонала – установка работает полностью в автоматическом режиме и не требует постоянного присутствия человека.

В модульной котельной применяется высокоэффективное оборудование, энергосберегающие схемы и технологий, которые дают высокие показатели КПД и отличаются гибкостью в настройке. Отсутствие затрат на капитальное строительство Модульная котельная – это не объект капитального строительства, а оборудование максимальной заводской готовности, не требующее затрат на создание объекта недвижимости. Кроме того, котельная может применяться и на других объектах Заказчика, т.к. модули легко демонтируются и перемещаются на другую площадку.

Пристройка котельной к кирпичному дому

По утеплению стен. Да, я предлагаю обычный пенопласт (белый) он по теплопроводности того же порядка, что и вата, и ЭППС. 80 мм пенопласта будет вполне достаточно (это подтверждено расчетом). Можете взять 50 +50, с запасом. У меня огромное количество примеров таких фасадов с пенопластом, все с ними отлично (при правильном производстве работ, я об этом пишу в статье). Я наоборот, немного против ЭППС в этой конструкции. Потому что пенопласт хоть и плохо, но «дышит». А ЭППС вообще паронепроницаемый. По Вашему вопросу о пленках. В конструкции штукатурного фасада по утеплителю (хоть по вате, хоть по пенопласту, хоть по ЭППС),- нет пленок или мембран. То есть, нет ни пароизоляции, ни гидроизоляции. Да, делаем как в статье написано, и всё :-).

По мансарде. Смотрите, если мансарда такая (тип 3), то есть смысл утеплять именно жилое помещение, а «карманы» по бокам и наверху оставлять холодными. Я перечислю утеплитель и конструкцию утепления по участкам. Цифры для обозначения участков взяты из рисунка 3, моего предыдущего коммента. Я на всякий случай еще раз этот рисунок приведу, чтобы удобнее было ориентироваться.


Смотрите, я предлагаю утеплить участки: 1-2, 2-3, 3-5, 5-6, 6-7. А треугольники, показанные на схеме цветом останутся неутепленными. Если так подходит, то схема утепления будет такая:

  • участки 1-2, 6-7, 3-5. На перекрытие укладывается пароизоляционная пленка. Стыки и примыкания пленки проклеиваются скотчем. Потом кладется утеплитель. Вам подойдут самые мягкие, рулонные позиции минваты или ваты из стекловолокна. Минвата плотностью 20-30 кг/м3, вата из стекловолокна плотностью 13-17 кг/м3. Толщина утеплителя, как я и писала, 150 мм. Можно взять 100 + 50 и положить с перехлестом швов. Покрытие крыши у Вас будет битумная черепица (если я правильно поняла). Это надежное покрытие, лежащий утеплитель можно вообще ничем не закрывать сверху. Если собираетесь там ходить, то нужно проложить доски для прохода (на кирпичи их установить), чтобы не мять вату.
  • участки 2-3 и 5-6. Они, если я правильно понимаю, будут каркасной конструкции. Тогда пирог такой, изнутри наружу, внутренняя отделка (гипсокартон), пароизоляция, утеплитель. Если Вы хотите использовать «треугольники» боковые (хранить что-то, сушить), то утеплитель лучше закрыть (можно тем же гипсокартоном, можно супердиффузионной мембраной). Если это пространство не эксплуатируемое, то можно утеплитель не закывать. Утеплителем на данных участках будет минвата, плотностью 30-50 кг/м3, плитная.

Что касается самого ската крыши, то по стропилам пойдет сплошной настил (ОСБ или из доски), по нему подкладочный ковер из рубероида и сама битумка.

По вентиляции. По правилам (нормам), каминная труба (функционирующего камина) не считается в общую вентиляцию дома. То есть, дом должен иметь вытяжки и приток, не учитывая каминной трубы. Потому что, когда начинает работатькамин, то эта мощность (трубы) уже не работает на вентиляцию дома, а только обеспечивает сам камин. Но, если у Вас камин нерабочий, то я включу трубу в расчет. У Вас общий объем вентиляции (на дом) будет 400 м3/час. Это столько вытяжки, и столько же притока. Если весь этот объем обеспечивать одной трубой, то она должна быть сечением 350 мм (диаметр). Вряд ли у Вас такая труба. Мне нужно знать ее сечение (я уже просила выше). Тогда я смогу посчитать, сколько «дает» существующая труба, и сколько не хватает. Скорее всего, нужно будет делать вытяжку на кухне (хорошо бы в стене между кухней и туалетом. И выводить канал из кухни, и из туалета. У Вас почти три этажа, одна труба (из камина второго этажа) вряд ли все это потянет. А приточных клапанов Вам нужно 4-8 штук. Они в среднем обеспечивают 50-100 м3/час. Их нужно устанавливать в помещения типа спален, зала.

Напишите сечение трубы (канала) и продолжим по вентиляции.

В стандартный комплект БМК входит:

Котел; Горелки; Насос; Пластинчатые теплообменники; Расширительные баки мембранного типа; Запорная арматура; Два независимых входа электропитания, имеющие автоматическое переключение; Пожарная сигнализация; Система подготовки воды; Приборы для контроля и учета. Дополнительно БМК могут быть укомплектованы таким оборудованием:

Дымоходами и дымовыми трубами, выполненными из теплоизолированной нержавеющей стали; Дизельными генераторами, предназначенными для электроснабжения при отключении основной линии; Системой резервного снабжения топлива; Глушителями шума.

Компоновка и работа БМК на опилках и щепе

Главным преимуществом модульных котельных, является то, что все узлы устанавливаются и настраиваются в заводских условиях. При этом, потребитель может выбрать, каким именно оборудованием будет укомплектована БМК. Помимо этого, блочно-модульные котельные отличают следующие преимущества:

  • Сокращение затрат на отопление, за счет отсутствия протяженной теплотрассы и соответственно, снижения теплопотерь.

Высокая безопасность эксплуатации – за счет сборки в заводских условиях, обеспечивается соблюдение всех норм и требований ППБ, СНиП, что напрямую влияет на безопасность эксплуатации.

Монтажные работы выполняются в сжатые сроки. На установку и подключение станции (при условии предварительной подготовки основания), требуется 1-2 дня. Сдача объекта и ввод в эксплуатацию, облегчены, благодаря сертификации БМК и регистрации в Ростехнадзоре.

Неприхотливость к качеству топлива – котельные на биомассе, предназначены для сжигания опилок и щепы, с влажностью не более 50%. Для топки также используют гранулы-пеллеты.

Автоматизация подачи топлива – все БМК на щепе и опилках, используют автоматизированную линию загрузки топочной камеры, удаления продуктов сгорания, что сводит необходимость в обслуживающем персонале к минимуму.

Потребителю предлагают котельные двух типов, отличающихся конструкцией и способом монтажа.

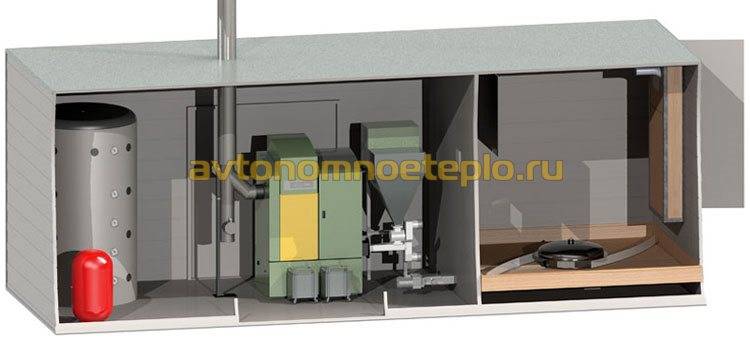

БМК щепа-опилки контейнерного исполнения

Котельные контейнерного исполнения, отличаются большой производительностью, возможностью подключения нескольких БМК в единую сеть (для увеличения мощности). В комплектацию входит:

  1. Отопительный котел – КМУ оснащается 1-2 агрегатами, работающими на биомассе. Мощность котла выбирается на этапе проектирования.

Запорная и регулирующая арматура.

Автоматика.

Шнековый транспортер.

Насосное оборудование.

Топливный бункер.

Электрощитовая.

В дополнительной комплектации, предусмотрена установка и оборудование помещений для обслуживающего персонала, сантехнический узел.

Блочно-модульные контейнерные котельные под щепу и опилки, при необходимости, допускается объединять в единую сеть для увеличения производительности до 10 мВт. Стационарные БМК отличаются большой мощностью и возможностью свободного изменения комплектации по желанию заказчика.

Для установки требуется тщательно подготовить основание. Станция монтируется на бетонный фундамент, заливаемый строго по горизонтальному уровню. Станция устанавливается с привлечением автокрана. Вес БМК составляет несколько тонн.

Передвижные БМК опилки-щепа (на прицепах)

Передвижные БМК представляют собой конструкцию, установленную на шасси и транспортируемую по типу обычного автомобильного прицепа. В отличие от КМУ стационарного типа, мобильные имеют строгую комплектацию, обусловленную ограничениями в весе и габаритах.

Производители предлагают потребителю выбрать уже укомплектованную станцию с фиксированной мощностью.

Преимуществами мобильных блочных котельных установок, работающих на щепе и опилках, является:

  • Простая транспортировка и подключение – БМК перевозится по типу автомобильного прицепа. Для монтажа не требуется проведения подготовительных работ: изготовления фундамента и т.п. Достаточно расчистить и выровнять грунт, поставить котельную и подключить ее к электричеству.

Быстрый демонтаж – в случае необходимости, станция отключается от сети электроснабжения и отопления за несколько часов. После чего, ее можно переставить на новое место.

В качестве недостатков, можно отметить существенные ограничения в производительности (до 1 мВт), невозможность менять комплектацию по своему выбору. По сравнению со стационарной котельной, передвижные станции стоят на 30-40% дороже.

Разновидности модулей

Блок можно классифицировать по нескольким признакам. В первую очередь это количество модулей — от 1 до 4. Увеличение числа рабочих отсеков может быть обусловлено потребностью в высокой производительности или же в разделенном теплоснабжении с расчетом на несколько обслуживаемых зон.

Еще один признак классификации БМК — тип используемого топлива.

На практике чаще применяются следующие модули:

  1. Твердотопливные. Предусматривается использование традиционных энергетических ресурсов в виде угля и дров.
  2. Жидкостные. Преимущественно дизельные модели, отличающиеся практичностью в плане содержания.
  3. Газовые. Котельные на газе считаются самыми выгодными с точки зрения экономии, а благодаря контролирующей автоматике все реже возникают нарекания относительно их безопасности.
  4. Биотопливные. Разновидность твердотопливных конструкций, но с экологическими и экономическими преимуществами. Так, пеллетные БМК при небольших затратах дают больше тепловой энергии, хотя в России данный вид топлива пока еще недостаточно распространен в отдельных регионах.

Разновидности модулей

Блок можно классифицировать по нескольким признакам. В первую очередь это количество модулей — от 1 до 4. Увеличение числа рабочих отсеков может быть обусловлено потребностью в высокой производительности или же в разделенном теплоснабжении с расчетом на несколько обслуживаемых зон.

Еще один признак классификации БМК — тип используемого топлива.

На практике чаще применяются следующие модули:

  1. Твердотопливные. Предусматривается использование традиционных энергетических ресурсов в виде угля и дров.
  2. Жидкостные. Преимущественно дизельные модели, отличающиеся практичностью в плане содержания.
  3. Газовые. Котельные на газе считаются самыми выгодными с точки зрения экономии, а благодаря контролирующей автоматике все реже возникают нарекания относительно их безопасности.
  4. Биотопливные. Разновидность твердотопливных конструкций, но с экологическими и экономическими преимуществами. Так, пеллетные БМК при небольших затратах дают больше тепловой энергии, хотя в России данный вид топлива пока еще недостаточно распространен в отдельных регионах.

Основные требования

Состав технической документации на блочно-модульную котельную должен полностью соответствовать её маркировке. Речь идёт как об указаниях по монтажу, так и о материалах по использованию. Обязательно должны быть такие сведения:

  • полное наименование или исчерпывающе заменяющий его товарный знак производителя;
  • фирменное обозначение и серийный номер котельной;
  • число и состав модулей в ней;
  • допустимый срок полезного использования в штатных режимах;
  • дата производства;
  • применяемый стандарт и технические условия;
  • номинальная производительность по воде и пару;
  • давление газа на присоединении (если используется газ);
  • водяное присоединительное давление;
  • затрата воды;
  • суммарная масса;
  • входное электрическое напряжение;
  • другие параметры электроснабжения;
  • табличка или несколько табличек с описанием категорий технических залов и нужного уровня стойкости к огню.

Получать разрешение на монтаж блочно-модульной котельной нужно для того, чтобы ей присвоили официальный кадастровый номер. Если он назначен, то можно не опасаться штрафов, приостановки деятельности и предписания о демонтаже. Вывод очевиден: если постоянная работа котлов не критична, и можно будет их быстро демонтировать без больших финансовых потерь, разрешение не обязательно. Во всех других случаях без него не обойтись

Важно: эти правила распространяются даже на системы, где не используется магистральный газ

Требования к блочно-модульным котельным


Системы дымоудаления должны соответствовать п. 5.12.2 СНиПа

При покупке и подключении котельной необходимо учитывать следующие нюансы:

  1. Установка осуществляется только после расчетов, согласования проекта и визуального осмотра модуля на предмет повреждений.
  2. Системы дымоудаления должны соответствовать п. 5.12.2 СНиПа на котельные устройства.
  3. Для обеспечения безопасной эксплуатации оборудования на основании СП 89.13330 и 42.13330 организуется санитарно-охранная зона.
  4. Модульные стационарные модификации устанавливаются только на фундамент.
  5. Если используется опасный вид топлива, перед подключением котла организуется заземление, монтируется пожарная сигнализация, детекторы утечек.
  6. Трубопроводы системы оснащаются контрольно-измерительными приборами, соединяются фланцево-болтовым способом.
  7. Апробация конструкции в сборке производится на протяжении 72 часов.

По сравнению с традиционными системами отопления котельные блочно-модульного типа отличаются экономичностью. Частное хозяйство, производственный цех или владельцы жилого дома экономят до 50% оплаты за отопление. Помимо экономической целесообразности установки отличаются минимальным расходом топлива и теплоэффективностью.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
