Самостоятельное производство биогаза

Загрузка и выгрузка

Люки загрузки и разгрузки ведут непосредственно в емкость биореактора. Для того чтобы субстрат равномерно распределялся по всей площади, делают их в противоположных концах емкости.

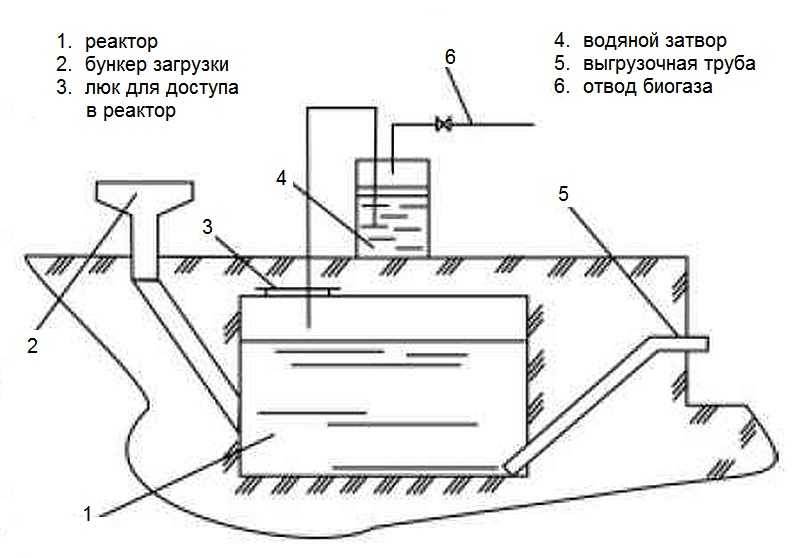

Схема биогазового реактора без пологрева

При заглубленном способе установки биогазовой установки, загрузочные и разгрузочные трубы подходят к корпусу под острым углом. Причем нижний конец трубы должен находится ниже уровня жидкости в реакторе. Таким образом исключается попадание воздуха в емкость. Также на трубах ставят поворотные или отсечные задвижки, которые в нормальном положении закрыты. Открываются они только на время загрузки или выгрузки.

Так как в навозе могут содержаться крупные фрагменты (элементы подстилки, стебли травы и т.д.), трубы малого диаметра будут часто забиваться. Потому для загрузки-выгрузки они должны быть диаметром 20-30 см. Монтировать их необходимо до начала работ по утеплению биогазовой установки, но после того, как емкость установлена на место.

Формы биореакторов и варианты расположения люков загрузки и разгрузки

Наиболее удобный режим работы биогазовой установки — с регулярной загрузкой и выгрузкой субстрата. Данная операция может проводится раз в сутки или раз в двое суток. Навоз и другие компоненты предварительно собираются в накопительной емкости, где доводятся до требуемого состояний — измельчаются, при необходимости увлажняются и перемешиваются. Для удобства в данной емкости может быть механическая мешалка. Подготовленный субстрат выливается в приемный люк. Если расположить приемную емкость на солнце, субстрат будет предварительно нагреваться, что уменьшит затраты на поддержание требуемой температуры.

Глубину установки приемного бункера желательно рассчитать так, чтобы отходы стекали в него самотеком. То же касается выгрузки в биореактор. Лучший случай, если подготовленный субстрат будет двигаться самотеком. А отгораживать его на время подготовки будет заслонка.

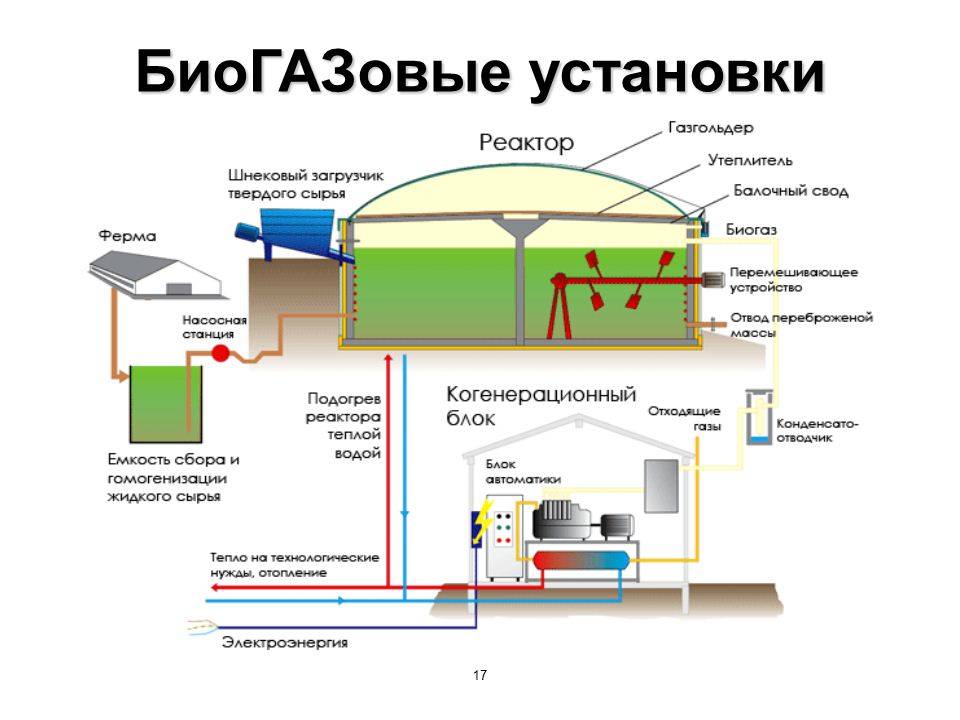

Биогазовая установка с мешалкой и подогревом

Для обеспечения герметичности биогазовой установки, люки на приемном бункере и в зоне выгрузки должны иметь герметизирующий резиновый уплотнитель. Чем меньше будет в емкости воздуха, тем чище будет газ на выходе.

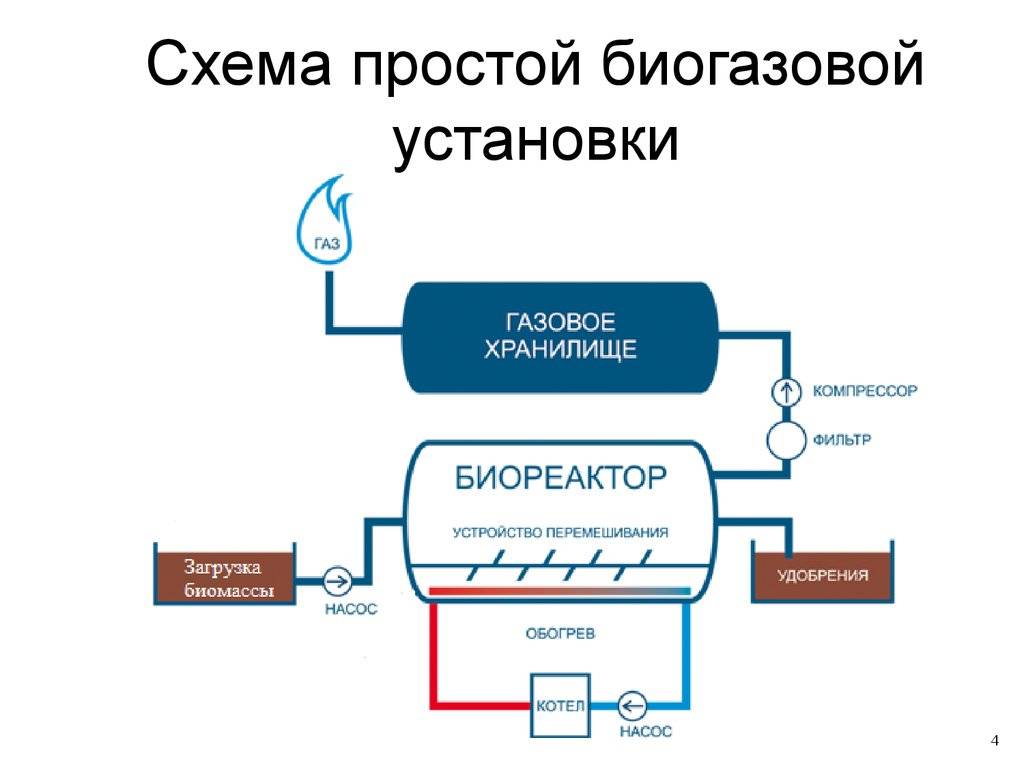

Принцип действия

Принцип работы подобный устройств основан на брожении и разложении органических отходов сельскохозяйственных и иных производств, осуществляемом в реакторе биогазовой установки, под воздействием особых гидролизных, кислотообразующих и метанобразующих бактерий. В результате разложения сырья получается биогаз, состоящий из смеси метана, углекислого газа и примесей прочих газов (аммиак, сероводород, азот и т.д.).

Работа биогазовой установки осуществляется следующим образом:

• Продукты жизнедеятельности сельскохозяйственных животных (навоз), отходы пищевых и иных производств (лесопереработка), поступают в накопительные емкости;
• При использовании сырья, требующего измельчения, выполняется и эта операция, после чего подготовленное сырье, путем устройства насосов, транспортеров (для твердых видов сырья), поступает в переходную емкость (на схеме кислототенк), где происходит дополнительный подогрев биомассы;
• Подготовленное сырье поступает в биореактор, который должен быть прочным, кислотостойким и герметично закрытым, что определяет процесс производства биогаза;
• Для создания оптимальных условий для разложения подготовленного сырья и ускорения процесса брожения, в реакторе, как правило, монтируются устройства, обеспечивающие его дополнительный нагрев и перемешивание продуктов разложения;
• Оптимальный температурный режим, для работы биорекатора — +40,0 *С;
• В результате разложения и брожения, через определенные промежуток времени, который зависит от исходного сырья и технических возможностей конкретной установки, образуется биогаз и биоудобрения;
• Биогаз накапливается в газгольдере, который может быть отдельно стоящим от биореактора, или смонтирован в едином корпусе с ним;
• Биоудобрения накапливаются в емкости самого биореактора и после завершения процесса брожения убираются для дальнейшего использования;
• Биогаз, под давлением, создаваемом в газгольдере, поступает в систему очистки, после чего используется потребителями для получения электрической, тепловой энергии и для бытового потребления;
• Биоудобрения поступают в емкость накопитель, затем путем сепарации, разделяются на твердые и жидкие, после чего используются по прямому назначению.

Создание установки для биогаза из навоза в домашних условиях

Для конструирования установки по переработке навоза в биогаз вам понадобится:

• герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
• крышка для реактора с герметичным узлом прохода для ручки мешалки;
• материал для теплоизоляции днища (играет роль системы подогрева);
• ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
• патрубки для подачи/вытяжки субстрата и для вывода биогаза.

В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.

Советы по самодельному изготовлению

Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.

На участке перед установкой оборудование необходимо:

• правильно выбрать место (желательно, как можно дальше от жилого дома)
• рассчитать ежедневные объемы образуемого навоза
• выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
• найти место для отходов навоза
• выкопать котлован
• приобрести емкость для резервуара и закрепить ее на дне котлована
• загерметизировать все места стыков
• сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)

Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.

Завершающим этапом постройки считается проверка оборудования на герметичность.

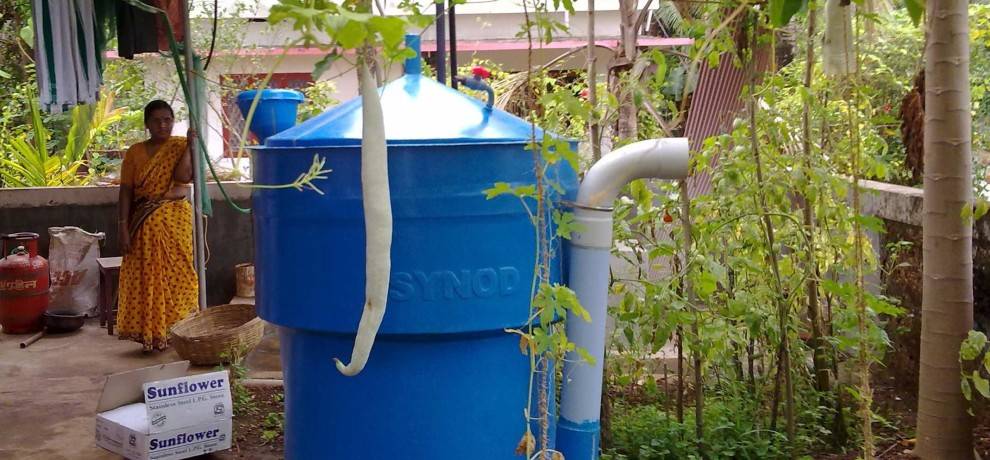

Делаем установку из пластиковой бочки

В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.

Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».

Биогаз из навоза своими руками: строим подземную установку

Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.

Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.

Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.

Отходы биомассы после получения газа

Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.

Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

Использование в качестве удобрения

Кроме выработки газа биореактор полезен тем, что отходы используются в качестве ценного удобрения, которое сохраняет почти весь азот и фосфаты. При внесении в почву навоза 30 – 40% азота безвозвратно теряется.

Чтобы уменьшить потери азотных веществ, в грунт вносят свежие экскременты, но тогда выделяющийся метан повреждает корневую систему растений. После переработки навоза метан идет на собственные нужды, а все питательные вещества сохраняются.

Калий и фосфор после ферментации переходят в хелатную форму, которая усваивается растениями на 90%. Если смотреть в общем, то 1 тонна ферментированного навоза способна заменить 70 – 80 тонн обычных животных экскрементов.

Анаэробная переработка сохраняет весь имеющийся в навозе азот, переводя его в аммонийную форму, что на 20% увеличивает урожаи любых культур.

Такое вещество не опасно для корневой системы и может вноситься за 2 недели до высадки культур в открытый грунт, чтобы органика успела переработаться на этот раз почвенными аэробными микроорганизмами.

Перед использованием биоудобрение разводят водой в соотношении 1:60. Для этого подходит как сухая , так и жидкая фракция, которая после сбраживания также поступает в резервуар для отработанного сырья.

На гектар нужно от 700 до 1 000 кг/л неразбавленного удобрения. Учитывая, что с одного кубического метра площади реактора в день получается до 40 кг удобрений, то за месяц можно обеспечить не только свой участок, но и соседский, продавая органику.

Какие питательные вещества можно получить  после отработки навоза

Основная ценность ферментированного навоза как удобрения – в наличии гуминовых кислот, которые как оболочка сохраняют ионы калия и фосфора. Окисляясь на воздухе при длительном хранении, микроэлементы утрачивают свои полезные качества, но при анаэробной переработке, наоборот, приобретают.

Гуматы положительно влияют на физико-химический состав грунта. В результате внесения органики, даже самые тяжелые почвы становятся более проницаемыми для влаги. Вдобавок, органические вещества являются пищей почвенных бактерий. Они дальше перерабатывают остатки, которые «недоели» анаэробы и выделяют гуминовые кислоты. В результате этого процесса растения получают питательные вещества, которые полностью усваивают.

Кроме основных – азота, калия и фосфора – в составе биоудобрения есть микроэлементы. Но их количество зависит от исходного сырья – растительного или животного происхождения.

Способы хранения шлама

Лучше всего хранить ферментированный навоз в сухом виде. Так его удобнее фасовать и транспортировать. Сухое вещество меньше теряет полезных свойств и его можно хранить в закрытом виде. Хотя в течение года такое удобрение вообще не портится, но дальше его нужно закрыть в мешок или емкость.

Жидкие формы необходимо сохранять в закрытых емкостях с плотно закручивающейся крышкой, чтобы не выветривался азот.

Основная проблема производителей биоудобрений – сбыт в зимнее время, когда растения находятся в состоянии покоя. На мировом рынке стоимость удобрений такого качества колеблется в пределах 130$ за тонну. Если наладить линию по расфасовке концентратов, то окупить свой реактор можно в течение двух лет.

Вам также будет интересно почитать:

Любит ли клубника навоз: способы подкормки ягодных кустов органикой

Как хранить навоз на участке для удобрения огорода: лучшие способы

Технология проведения и способы переработки навоза

Внесение жидкого навоза в почву – преимущества и недостатки метода

Общие принципы

Биогаз — продукт, который получается при разложении органических веществ. В процессе гниения/брожения выделяются газы, собрав которые, можно обеспечить нужды собственного хозяйства. Оборудование, в котором происходит данный процесс называю «биогазовая установка».

В некоторых случаях выход газа чрезмерный, тогда его запасают в газгольдерах — для использования в период его недостаточного количества. При грамотной организации процесса газа может быть слишком много, тогда его излишки можно продавать. Еще один источник дохода — перебродившие остатки. Это высокоэффективное и безопасное удобрение — в процессе сбраживания погибает большинство микроорганизмов, семена растений теряют свою всхожесть, яйца паразитов становятся нежизнеспособными. Вывоз на поля таких удобрений положительно влияет на урожайность.

Условия для выработки газа

Процесс образования биогаза происходит за счет жизнедеятельности разного рода бактерий, которые содержатся в самих отходах. Но для того чтобы они активно «работали» необходимо им создать определенные условия: влажность и температуру. Для их создания строятся биогазовая установка. Это комплекс устройств, основа которого — биореактор, в котором и происходит разложение отходов, который сопровождается газообразованием.

Организация цикла переработки навоза и растительных отходов в биогаз

Различают три режима переработки навоза в биогаз:

• Психофильный режим. Температура в биогазовой установке от +5°C до +20°C. При таких условиях процесс разложения идет медленно,газа образуется намного, его качество низкое.
• Мезофильный. На этот режим установка выходит при температуре от +30°C до +40°C. В этом случае активно размножаются мезофильные бактерии. Газа при этом образуется больше, процесс переработки занимает меньше времени — от 10 до 20 дней.
• Термофильный. Эти бактерии размножаются при температуре от +50°C. Процесс идет быстрее всего (3-5 дней), выход газа — самый большой (при идеальных условиях с 1 кг завоза можно получить до 4,5 литров газа). Большинство справочных таблиц по выходу газа от переработки даны именно для этого режима, так что при использовании других режимов стоит делать корректировку в меньшую сторону.

Сложнее всего в биогазовых установках реализуется термофильный режим. Тут требуется качественная теплоизоляция биогазовой установки, подогрев и система контроля за температурой. Зато на выходе получаем максимальное количество биогаза. Еще одна особенность термофильной переработки — невозможность дозагрузки. Остальные два режима — психофильный и мезофильный — позволяют ежедневно добавлять свежую порцию подготовленного сырья. Но, при термофильном режиме, малый срок переработки позволяет разделить биореактор на зоны, в которых будет перерабатываться своя доля сырья с разными сроками загрузки.

Плюсы и минусы биологического способа

Проектирование биогазовых установок — этап ответственный, поэтому перед принятием окончательного решения лучше взвесить все «за» и «против» этого метода.

К достоинствам такого производства относится:

1. Рациональная утилизация органических отходов. Благодаря установке можно пустить в дело то, что в другом случае осталось бы просто мусором, загрязняющим окружающую среду.
2. Неистощимость сырьевых запасов. Природный газ и уголь рано или поздно закончится, однако у тех, кто имеет собственное хозяйство, необходимые отходы будут появляться постоянно.
3. Небольшое количество углекислого газа. Он выделяется в атмосферу при использовании биогаза, однако диоксид углерода не может негативно повлиять на экологическую обстановку.
4. Бесперебойная и эффективная работа биогазовых установок. В отличие от солнечных коллекторов или ветряков, производство биогаза никак не зависит от внешних условий.
5. Снижение риска благодаря использованию нескольких установок. Крупные биореакторы всегда большая угроза, но ее можно устранить, если сделать систему из нескольких ферментеров.
6. Получение высококачественного удобрения.
7. Небольшая экономия энергоресурсов.

Еще один плюс — возможная выгода для состояния почвы. Некоторые растения высаживают на участке специально для получения биомассы. В этом случае можно выбрать те из них, что способны улучшить качество грунта. Пример — сорго, снижающее его эрозию.

Каждый вид альтернативных источников имеет свои недостатки. Биогазовые установки не исключение. Минусом является:

• повышенная опасность оборудования;
• энергозатраты, требующиеся для переработки сырья;
• незначительный выход биогаза из-за небольшого объема домашних систем.

Сложнее всего сделать биогазовую установку, предназначенную для самого эффективного, термофильного режима. Расходы в этом случае обещают быть серьезными. Такое проектирование биогазовых установок лучше возложить на профессионала.

Специфика получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов получается горючей, т.к. содержит большой процент метана.

По своим свойствам она практически не отличается от природного газа, который используется для промышленных и бытовых нужд.

При желании каждый владелец дома может приобрести биогазовую установку промышленного изготовления, но это дорого, а окупаются вложения в течение 7-10 лет. Поэтому имеет смысл приложить усилия и сделать биореактор своими руками

Биогаз – экологически чистое топливо, а технология его получения не оказывает особого влияния на окружающую среду. Более того, в качестве сырья для биогаза используют отходы жизнедеятельности, которые нуждаются в утилизации. Их помещают в биореактор, где происходит переработка:

• В течение некоторого времени биомасса подвергается воздействию бактерий. Срок брожения зависит от объема сырья.
• В результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав которой входят метан (60%), углекислый газ (35%) и некоторые другие газы (5%). Также при брожении в небольших количествах выделяется потенциально опасный сероводород. Он ядовит, поэтому крайне нежелательно, чтобы люди подвергались его воздействию.
• Смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента использования по назначению.
• Газ из газгольдера можно использовать точно так же, как природный. Он поступает к бытовым приборам – газовым печам, отопительным котлам и т.п.
• Разложившуюся биомассу необходимо регулярно удалять из ферментатора. Это дополнительные трудозатраты, однако усилия окупаются. После брожения сырье превращается в высококачественное удобрение, которое используют на полях и огородах.

Биогазовая установка выгодна для владельца частного дома только в том случае, если у него есть постоянный доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неравномерно и зависит от многих факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Биогазовые установки идеально подходят для фермерских хозяйств. Отходы жизнедеятельности животных способны дать достаточно газа для полноценного обогрева жилых помещений и хозяйственных построек (+)

Чтобы процесс получения газа был стабильным и непрерывным, лучше всего строить несколько биогазовых установок, а субстрат в ферментаторы закладывать с разницей во времени. Такие установки работают параллельно, а сырье в них загружают последовательно. Это гарантирует постоянную выработку газа, благодаря чему можно добиться его непрерывного поступления к бытовым приборам.

В идеале биореактор должен подогреваться. Каждые 10 градусов тепла увеличивают выработку газа вдвое. Хотя обустройство подогрева требует вложений, это окупается большей эффективностью конструкции (+)

Самодельное биогазовое оборудование, собранное из подручных материалов, обходится гораздо дешевле установок промышленного производства. Его эффективность ниже, но вполне соответствует вложенным средствам. Если есть доступ к навозу и желание приложить собственные усилия для сборки и обслуживания конструкции, это очень выгодно.

Какие условия должна создавать биоустановка?

Наиболее важными условиями, обеспечивающими максимально комфортные условия для деятельности метаногенов, являются:

• отсутствие притока кислорода (герметичность);
• постоянная температура, соответствующая типу процессов, происходящих в реакторе;
• регулируемый приток свежего материала;
• регулируемый отвод газа и отходов раздельно жидкой и твердой фракции;
• регулярное перемешивание содержимого, предотвращающее разделение на твердую и жидкую фракции.

Герметичность должна сочетаться с возможностью обслуживания и ремонта внутреннего пространства, ведь содержимым биореактора являются весьма агрессивные вещества.

Для создания достаточной температуры, которая в большинстве случаев сильно превышает уличную, метантенки утепляют и оснащают обогревающими элементами.

Для того, чтобы выработка метана находилась на высоком уровне, необходимо своевременно удалять отходы этого процесса, то есть техническую воду и ил (сапропель). Это делают с помощью труб и гидрозатворов или иных запирающих устройств, которые препятствуют выходу выработанного газа.

Перемешивание производят механическим способом, приводя все содержимое метантенка в круговое и вертикальное движение, благодаря этому разделенные слои разной плотности смешиваются и образуют единый слой, обладающий одинаковой влажностью в любом участке.

Механизм образования газа из органического сырья

Биогаз – это летучее вещество без цвета и какого-либо запаха, в котором содержится до 70% метана. По своим качественным показателям он приближается к традиционному виду топлива – природному газу. Отличается хорошей теплотворной способностью, 1м3 биогаза выделяет столько тепла, сколько получается при сгорании полутора килограмм угля.

Образованию биогаза мы обязаны анаэробным бактериям, которые активно трудятся над разложением органического сырья, в качестве которого используются навоз сельскохозяйственных животных, птичий помет, отходы любых растений.

В самостоятельном производстве биогаза может использоваться птичий помет и продукты жизнедеятельности мелкого и крупного домашнего скота. Сырье может применяться в чистом виде и в форме смеси с включением травы, листвы, старой бумаги

Для активизации процесса необходимо создать благоприятные условия для жизнедеятельности бактерий. Они должны быть схожи с теми, в которых микроорганизмы развиваются в естественном резервуаре – в желудке животных, где тепло и отсутствует кислород.

Собственно, это и есть два основных условия, способствующих чудесному превращению гниющей навозной массы в экологически чистое топливо и ценные удобрения.

Для получения биогаза нужен герметичный реактор без доступа воздуха, где будет происходить процесс брожения навоза и разложения его на составляющие:

• метан (до 70%);
• углекислый газ (примерно 30%);
• другие газообразные вещества (1-2%).

Образовавшиеся газы поднимаются кверху емкости, откуда их затем выкачивают, а вниз оседает остаточный продукт – высококачественное органическое удобрение, сохранившее в результате обработки все ценные вещества, имеющиеся в навозе – азот и фосфор, и потерявшее значительную часть патогенных микроорганизмов.

Реактор для получения биогаза должен иметь полностью герметичную конструкцию, в которой отсутствует кислород, в противном случае процесс разложения навоза будет проходить крайне медленно

Второе важное условие для эффективного разложения навоза и образования биогаза – соблюдение температурного режима. Бактерии, принимающие участие в процессе, активизируются при температуре от +30 градусов. Причем в навозе содержится два вида бактерий:

Причем в навозе содержится два вида бактерий:

• мезофильные. Их жизнедеятельность происходит при температуре +30 – +40 градусов;
• термофильные. Для их размножения необходимо соблюсти температурный режим +50 (+60) градусов.

Время переработки сырья в установках первого типа зависит от состава смеси и составляет от 12 до 30 суток. При этом 1 литр полезной площади реактора дает 2 л биотоплива.  При использовании установок второго типа время выработки конечного продукта сокращается до трех дней, а количество биогаза возрастает до 4,5 л.

Эффективность термофильных установок видна невооруженным глазом, однако и цена их обслуживания очень высока, поэтому прежде чем выбрать тот или иной способ получения биогаза, необходимо очень тщательно все просчитать

Несмотря на то, что эффективность термофильных установок в десятки раз выше, применяются они гораздо реже, поскольку поддержание высоких температур в реакторе связано с большими расходами.

Обслуживание и содержание установок мезофильного типа дешевле, поэтому большинство фермерских хозяйств для получения биогаза используют именно их.

Биогаз по критериям энергетического потенциала немногим уступает привычному газовому топливу. Однако в его составе есть сернокислые испарения, наличие которых следует учесть при выборе материалов для сооружения установки

Как получить биогаз в домашних условиях?

Операция первая – измельчение отходов до фракции, чей размер не более 10 мм. Так гораздо легче приготовить субстрат, да и бактериям будет проще перерабатывать сырье. Получившаяся масса тщательно перемешивается с водой, ее количество – около 0.7 л на 1 кг органики. Как уже сказано выше, воду следует использовать только чистую. Затем субстратом заполняется биогазовая установка, сделанная своими руками, после чего реактор герметично закрывается.

Несколько раз в течении дня надо наведываться к емкости, чтобы перемешать содержимое. На 5-й день можно проверять наличие газа, и буде он появится, периодически откачивать его компрессором в баллон. Если этого вовремя не делать, то давление внутри реактора возрастет и брожение замедлится, а то и остановится вовсе. Спустя 15 дней надо производить выгрузку части субстрата и добавление такого же количество нового. Подробности можно узнать, просмотрев видео:

Факторы, влияющие на производство биогаза

Объем продуцируемого дружной командой микробов биогаза при различных условиях может меняться и зависит от ряда факторов.

Вид сырья

Больше всего биогаза можно получить из отходов пищевой промышленности, содержащих сахарный жом и большое количество жиров. Наименее выгодным видом сырья является навоз крупного рогатого скота.

Навоз – сырье для биогаза

Температура

С ростом температуры производительность бактерий увеличивается. По температурному режиму газогенераторы делятся на три типа.

Психрофильные

Это установки без подогрева, в которых температура поддерживается в пределах от 18 до 25 градусов. В настоящий момент почти не применяются.

Мезофильные

Благодаря подогреву температурный режим выдерживается в пределах от 25 до 40 градусов.

• низкие энергозатраты;
• аминокислотный состав удобрений является максимально полезным.

• относительно низкая производительность по биогазу;
• отсутствие обеззараживающего эффекта (в сырье содержатся болезнетворные бактерии, от которых следовало бы избавиться).

Газогенераторы, применяемые раньше для автомобилей, вполне подходят и для домашнего использования. Как сделать газовый генератор своими руками по шагам, читайте в статье.

О плюсах использования электрогенератора на дровах читайте тут.

Если вы живете в частном доме, то у вас есть уникальный шанс испробовать различные варианты альтернативных источников энергии. Здесь https://microklimat.pro/sistemy-otopleniya/alternativnoe-otoplenie/alternativnye-istochniki-energii-dlya-chastnogo-doma.html вы найдете обзор вариантов установок для получения бесплатной энергии.

Термофильный

Применяется интенсивный подогрев, температура превышает 40 градусов.

• высокая производительность;
• гибнут болезнетворные бактерии.

• высокие энергозатраты;
• низкое качество удобрений.

Термофильный биореактор на навозе

Для каждого вида сырья существует оптимальный температурный режим. Почему нельзя просто разогреть реактор до максимально возможной температуры? По двум причинам:

• из-за роста энергозатрат понизится рентабельность установки;
• с ростом температуры увеличивается и количество свободного аммиака.

Последняя зависимость приводит к торможению газогенерации (этот газ является токсичным для бактерий).

Обмен веществ и свобода перемещения

Сырье должно быть достаточно разжиженным, чтобы микробы и пузырьки газа могли в нем двигаться. Для этого в установку доливают горячую воду, доводя влажность загрузки до 85% зимой и до 92% летом.

Чтобы в реакторе лучше происходили обменные процессы, его содержимое нужно время от времени (примерно каждые 4 – 6 часов) перемешивать.

Время брожения

Если сырье выгружать раньше положенного срока, бактерии не будут успевать компенсировать потери в численности и производительность их колоний упадет.

При чрезмерно длительной выдержке производительность также снижается из-за недостатка питательных веществ.

В среднем оптимальное время брожения составляет:

• для психрофильного режима: 30 – 40 суток или более;
• для мезофильного: 10 – 20 суток;
• для термофильного: 5 – 10 суток.

Принцип работы биореактора

Принципиальная схема биогазовой установки Биореактор работает на органических отходах, поэтому для непрерывной его работы необходимо постоянное наличие навоза и других отходов сельского хозяйства. Вырабатываемый установкой биогаз является биологически чистым топливом, а по своим показателям он похож на природный газ.

Работа биореактора состоит в переработке органических отходов на газ и удобрение. Для этого они загружаются в резервуар биореактора, где анаэробные бактерии перерабатывают биомассу. Для получения правильного брожения недопустимо попадания воздуха в резервуар. Время переработки зависит от объема загруженных отходов. Выделяемый газ состоит из метана 60%, и углекислого газа – 35%. Другие примеси составляют 5%. Полученный газ идет на очистку и после этого готов к использованию в бытовых приборах.

Как обеспечить активность биомассы

Для правильного брожения биомассы лучше всего подогревать смесь. В южных регионах температура воздуха способствует началу брожения. Если вы живете на севере или в средней полосе, можете подключить дополнительные нагревательные элементы.

Для запуска процесса нужна температура 38 градусов. Есть несколько способов ее обеспечения:

• Змеевик под реактором, подключенный к системе отопления;
• Нагревательные элементы внутри емкости;
• Прямой нагрев емкости электрическими отопительными приборами.

В биологической массе уже находятся бактерии, которые нужны для получения биогаза. Они просыпаются и начинают активность при повышении температуры воздуха.

Лучше всего подогревать их автоматическими нагревательными системами. Они включаются при поступлении в реактор холодной массы и автоматически выключаются, когда температура достигает нужного значения. Такие системы устанавливаются в водонагревательных котлах, их можно купить в магазинах газового оборудования.

Если вы обеспечите нагрев до 30-40 градусов, то на переработку уйдет 12-30 дней. Это зависит от состава и объема массы. При нагреве до 50 градусов активность бактерий увеличивается, и переработка занимает 3-7 дней. Минус таких установок в больших затратах на поддержание высокой температуры. Они сравнимы с количеством получаемого топлива, поэтому система становится неэффективной.

Другой способ активации анаэробных бактерий – перемешивание биомассы. Вы можете самостоятельно установить валы в котле и вывести ручку наружу, чтобы помешивать массу при необходимости. Но гораздо удобнее сконструировать автоматическую систему, которая перемешает массу без вашего участия.

Конструкция простейшего биореактора

Простейшее устройство биореактора

Простейшее устройство, которое можно построить своими руками состоит из реактора для переработки, загрузочной емкости, люка для входа, люка для отбора отработанных отходов, гидрозатвора, газоотводящей трубы. Для лучшего представления есть схема биореактора в несложном исполнении.

Биореактор изготавливают из железобетона или металлической емкости и устанавливают на выбранной территории двора. Самое главное, чтобы была полная герметичность установки. Размер резервуара зависит от постоянного количества наличия отходов для переработки, которые загружаются на 2/3 от его размера. Для справки: из 1 т отходов при переработке получается 100 м3 газа. Исходя из этих расчетов, маленькую емкость устанавливать нецелесообразно. Ведь количество полученного газа зависит от количества загружаемых отходов для переработки. Одно из главных устройств на емкости – люк отбора отходов, который должен быть герметичным.

Особое внимание надо уделить строительству резервуара. Стены и дно должны иметь прочное бетонное основание

Во время заливки необходимо выполнять армирование. После застывания раствора, поверхность обрабатывают средствами гидроизоляции. Верх резервуара изготавливают из огнеупорного кирпича, уложенного на металлический каркас.

Выводы и полезное видео по теме

Обзор агрегата для производства биогаза, при изготовлении которого использован пластиковый бак 127 л. Особенности устройства и советы по эксплуатации.

Особый интерес применения установок проявляется среди владельцев ресторанной и гастрономической сферы, где актуальной остаётся тематика переработки пищевых отходов. На этой базе есть хорошая возможность создать дешёвую утилизацию органических отходов с пользой для хозяйств. Наконец, технология производства биотоплива – это реальное сохранение окружающей среды, чего нельзя сказать о производстве других энергетиков.

А может вы не по наслышке знакомы с изготовлением биореактора и процессом получения биогаза? Поделитесь практическими знаниями и своим мнением по этому вопросу под нашей статьей – многим хозяйственникам будет интересен ваш опыт и рекомендации.
