Построить красивую беседку из бруса своими руками с пошаговым руководством – по плечу каждому

Итак, изучив все великолепные свойства бруса и определившись, что именно этот материал нам необходим для возведения беседки, принимаемся за дело, четко следуя ниже приведенной инструкции.

Этап 1. Приобретаем брус

Это можно сделать без труда в любом строительном магазине. При этом практически везде продажа такого сырья осуществляется в совокупности с услугой его бесплатной доставки по месту требования.

Выбираем брус для строительства беседки

Этап 2. Подготавливаем необходимые инструменты и инвентарь

Нам понадобятся следующие инструменты, которые скорее всего уже есть в наличии у любого хозяина:

электрический рубанок.;
пила ручная простая;
электролобзик;
гвозди всевозможных размеров;
молоток;
лопата;
рулетка.

Этап 3. Определяемся с местом расположения беседки

Для того, чтобы наше замечательное строение имело выгодное во всех смыслах расположение, зовем на совет всех своих домочадцев или друзей.

Взвесив все «за» и «против», принимая также во внимание планировку самого участка, определяем место, где будет стоять наше чудо конструкторской дачной мысли

Этап 4. Делаем чертеж

Начинается один из серьезнейших этапов строительства, а именно мы делаем чертеж и рисунок нашего строения.

Поскольку было решено возводить беседку красивую, но не дорогую и без лишних излишеств, выбираем самую оптимальную ее форму – это классическая простая беседка правильной прямоугольной формы. Выполняем ее чертеж с указанием всех размеров.

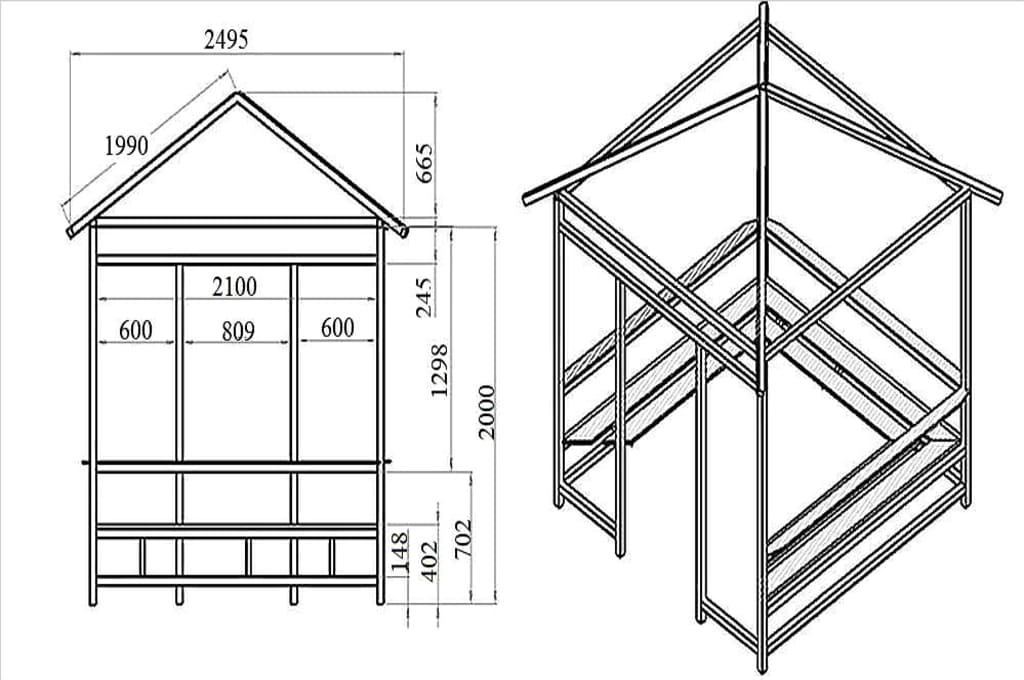

Выполняем чертеж беседки из бруса с указанием всех размеров

Этап 5. Производим разметку участка

Предварительно проводим работы по очистке от мусора участка под строительство. Далее, руководствуясь нашим чертежом, переносим его на местность.

Размечаем весь периметр столбиками, вбивая их в грунт. После чего натягиваем строительную веревку.

Перед началом работ обязательно необходимо проверить геометрическое соответствие периметра, а также чтобы углы были 90 градусов, а диагонали равны

Этап 6. Делаем фундамент

Лопатой копаем ямки, глубиной примерно 30 – 50 см. В них насыпаем песок и слой щебня. Далее все фундамент заливаем водой. Все утрамбовываем и на дно укладываем армирующую сетку.

Затем на 10 см заливаем бетон и на эту песко-бетонную подложку устанавливаем уже готовые блоки из ячеистого бетона (их вместе с брусом также можно приобрести в любом строймаркете). Далее поверху укладываем листы рубероида, предназначенные защитить беседку от воздействия влаги.

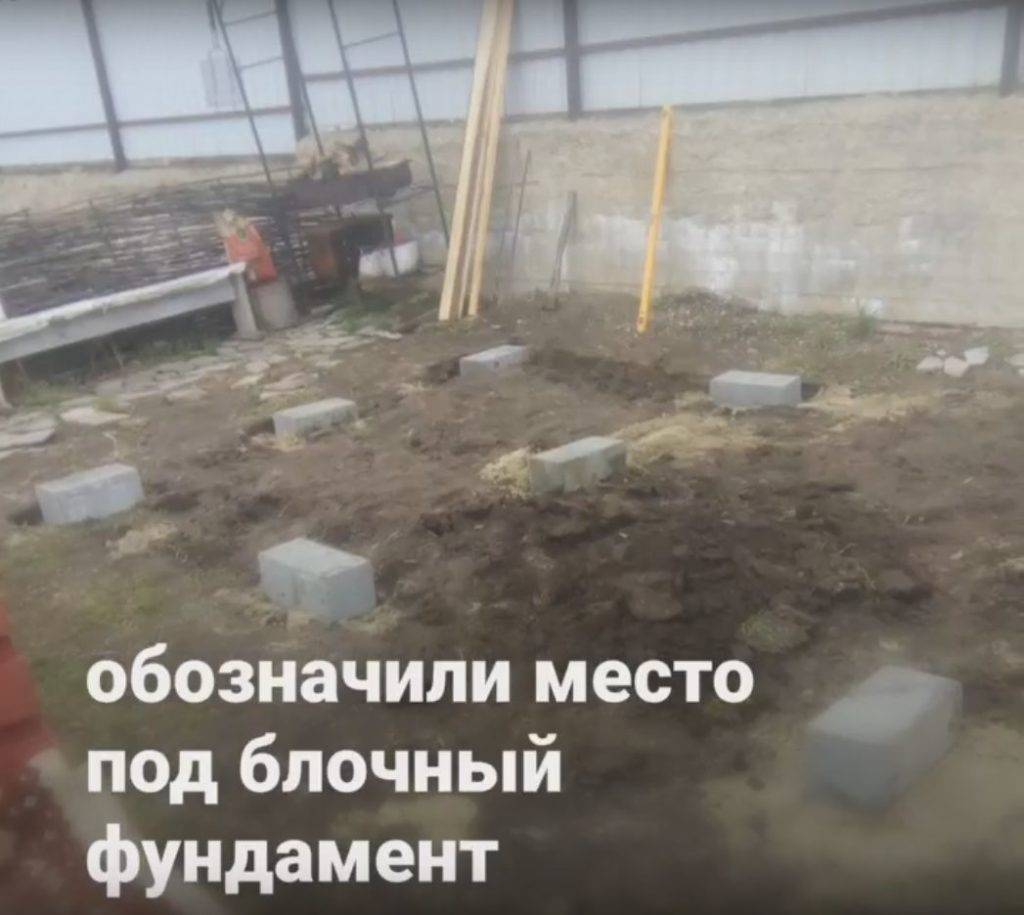

Для фундамента деревянной беседки из бруса лучше использовать специальные блоки из ячеистого бетона

Этап 7. Выполняем нижнюю обвязку бруса размером 15 см х 15 см

При этом все элементы каркаса готовим заранее, обработав их биозащитным средством.

Середина скрепляем обрезными досками 15 х 5 см. Далее делаем отверстия и прикрепляем нижний каркас из бруса к столбам.

Используем оцинкованный крепеж для того, чтобы состыковать деревянные элементы конструкции

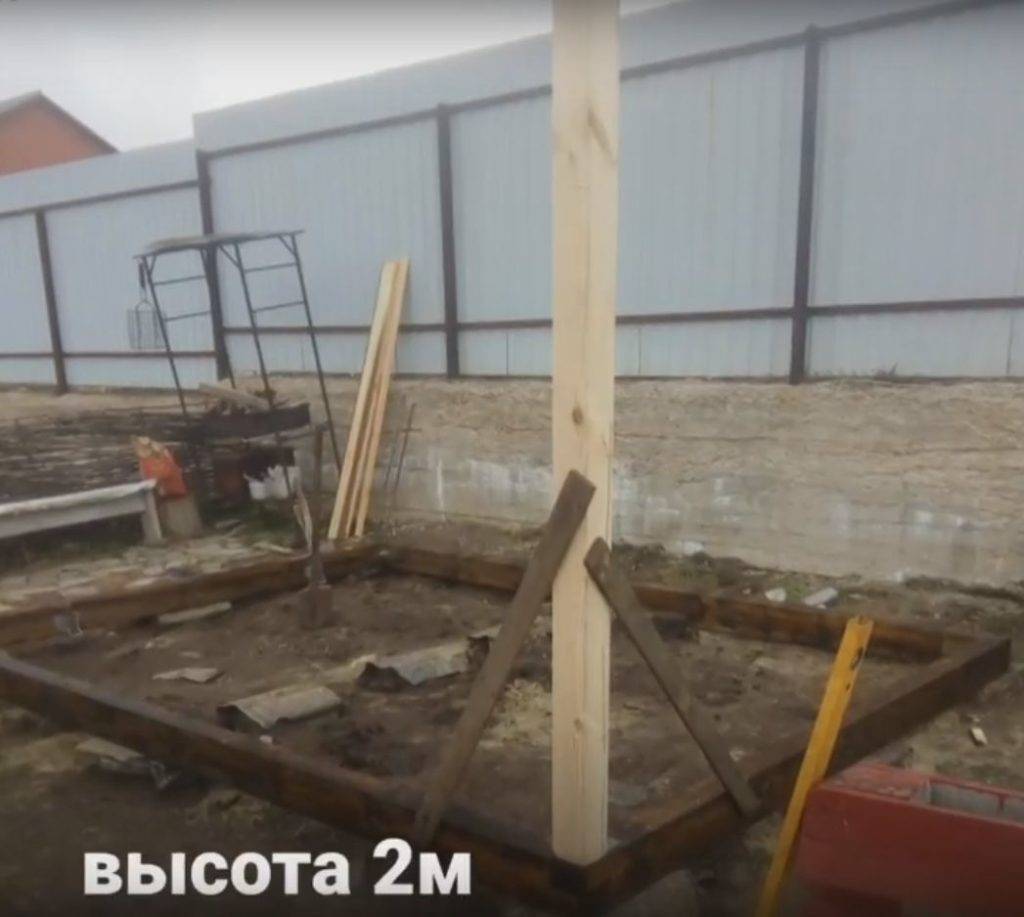

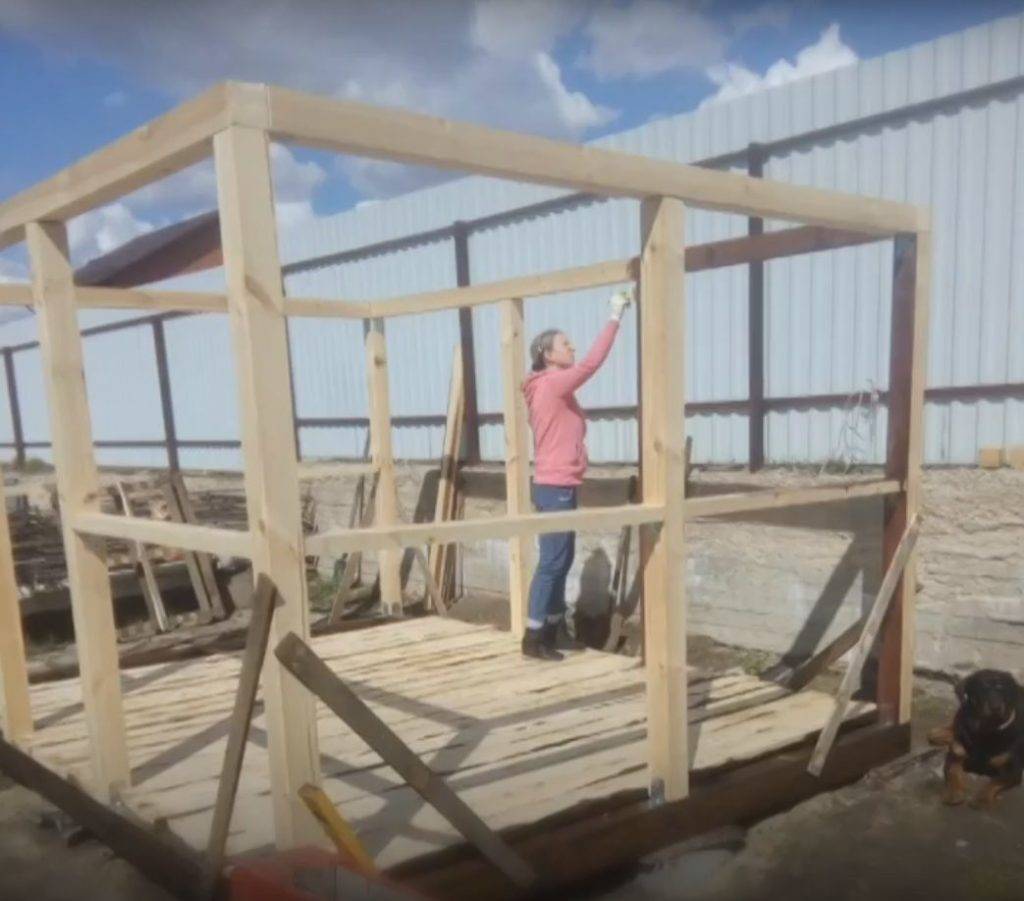

Этап 8. Выставляем вертикальные стойки

Из бруса 15 х 15 см делаем вертикальные стойки и крепим их на металлические уголки.

Вертикальные стойки крепим на металлические уголки

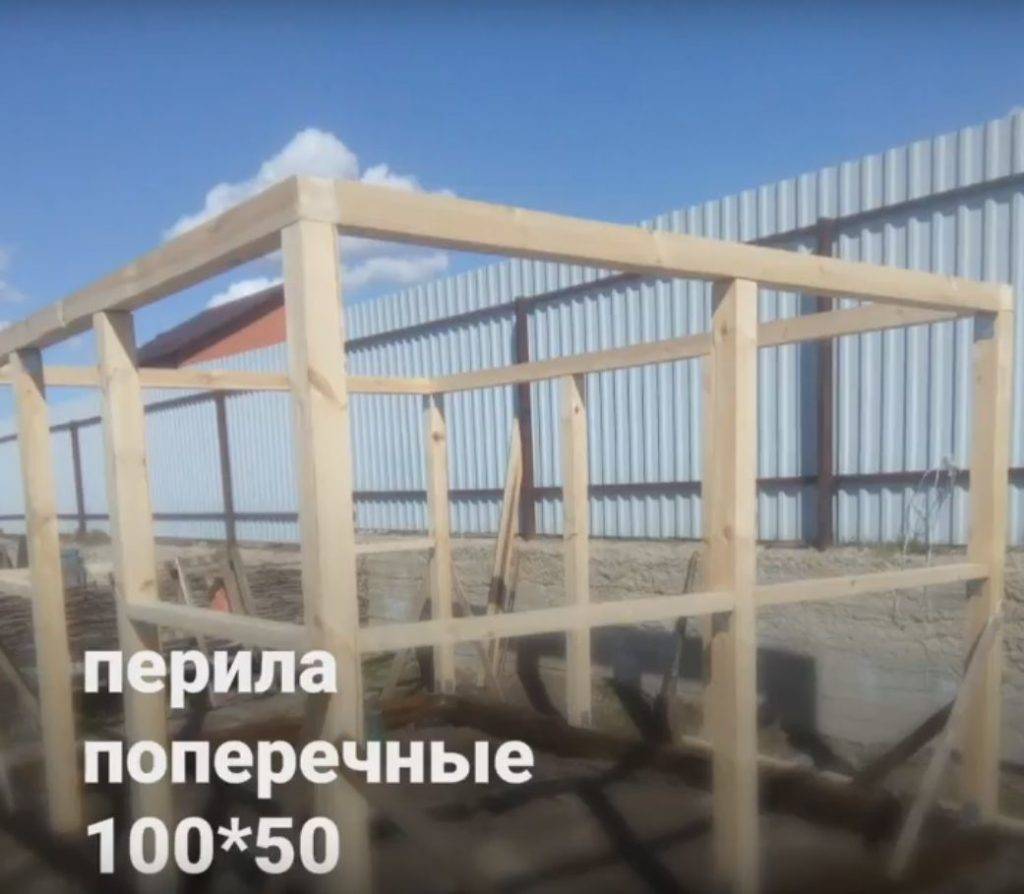

Этап 9. Делаем верхнюю обвязку

Выполняем верхнюю обвязку по всему периметру по оголовкам брусом 15 см х 15 см.

Устанавливаем верхнюю обвязку

Собираем перекрестие на земле, центр его укрепляем брусками. Далее конструкцию устанавливаем и крепим на каркасе беседки.

Фиксируем сверху брусок, а к углам от него укладываем стропила таким образом, чтобы они нависали по краям на 30-40 см.

Этап 1о. Делаем кровлю

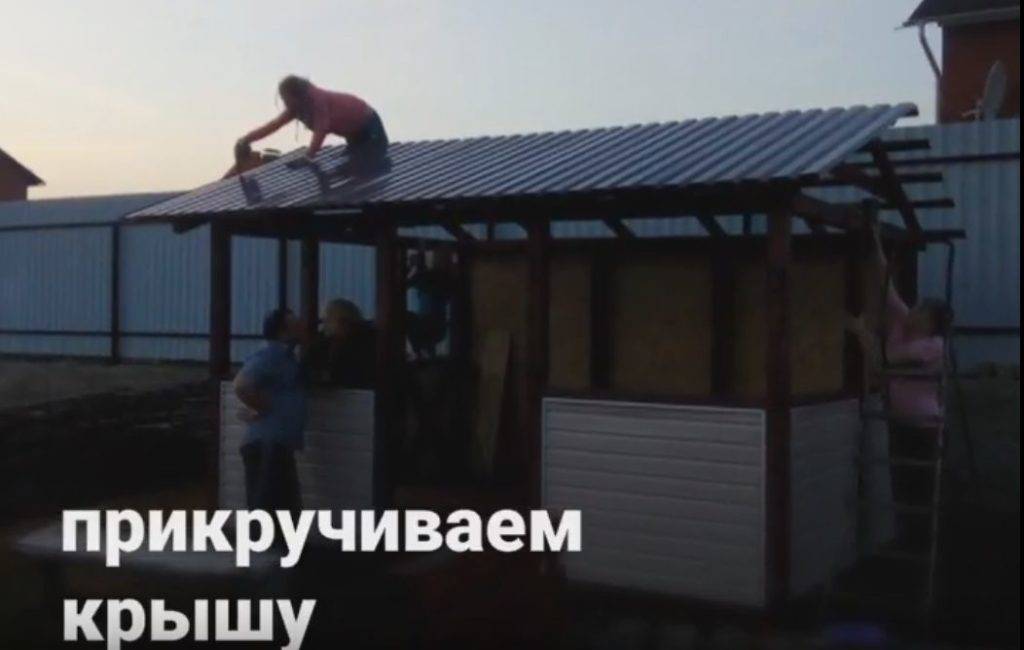

Систему из стропил обшиваем тонкой рейкой или обработанной фанерой. Сверху укладываем слой гидроизоляции, а уж затем настилаем само кровельное покрытие.

Материалом для покрытия кровли может служить рубероид, черепица либо шифер.

Кровля также делается из бруса, поверх которого настилается кровельный материал, например металлическая черепица

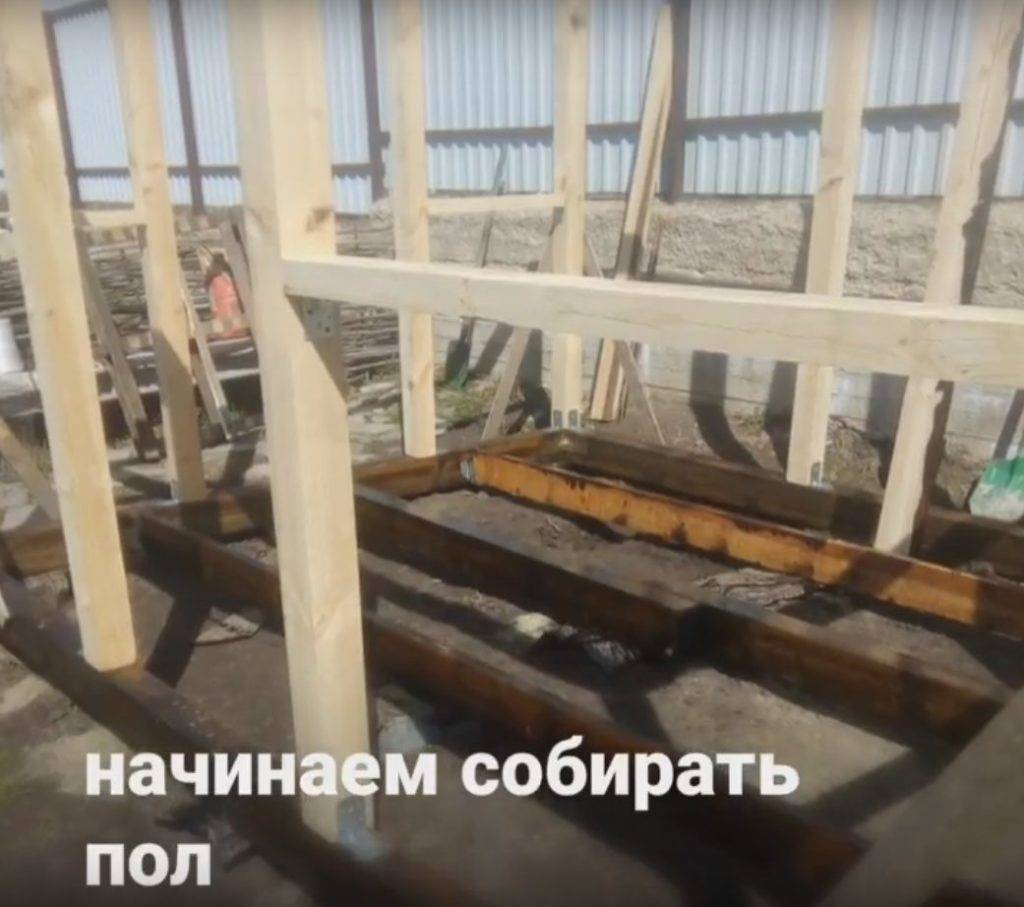

Этап 11. Устилаем пол

Для строительства пола используем качественную доску из таких пород дерева, как как дуб, сосна, лиственница и других.

Для пола беседки берем доски из сосны, дуба, лиственницы

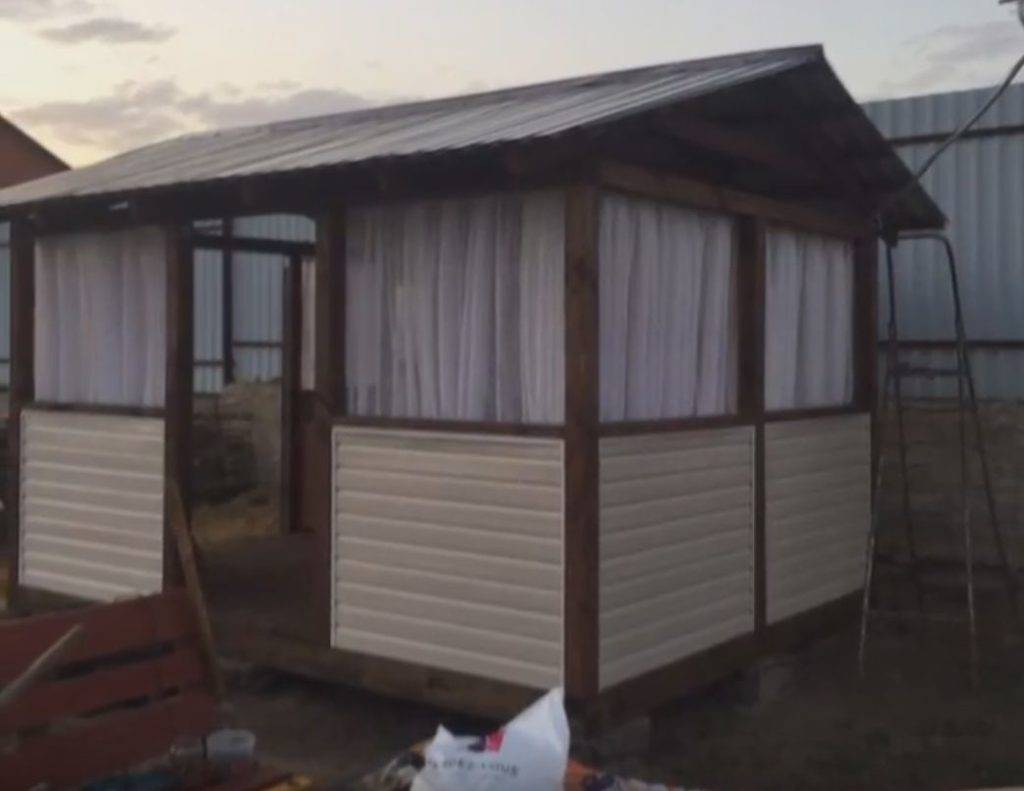

Наша красивая и дешевая беседка из бруса, возведенная собственноручно, готова. Декорируем ее по своему вкусу, проявляя весь творческий потенциал. Зовем друзей на новоселье.

Строительство дешевой беседки из бруса — нет ничего проще

Как построить беседку 3х3 с шатровой крышей своими руками?

Фундамент беседки

Строительство любой деревянной беседки начинается с фундамента. Учитывая относительную легкость конструкции, достаточно выполнить столбики из кирпича или бетона.

Предварительно разметьте участок, натяните шнуры по периметру будущей беседки. В случае с квадратной беседкой замерьте диагонали, проверив тем самым перпендикулярность шнуров между собой. Натянув еще два шнура по диагоналям, отмечаем место пересечения — здесь будет находиться центральное основание.

Делаем ямки под устройство фундамента беседки

Необходимая глубина ям под фундамент определяется типом грунта. Так, если имеем дело с непучинистым грунтом, то не требуется бурить ямы под заливку бетонных столбов ниже глубины промерзания. Будет достаточно вырыть ямки глубиной около 200-300 мм, после чего засыпать в них песчано-гравийную смесь примерно до половины глубины, тщательно утрамбовав и выровняв засыпку по горизонтали.

Засыпать крупный песок, щебень или гравий следует примерно до половины глубины вырытых ямок

В основании каждого столба укладываем тротуарную бетонную плитку.

Следующим этапом нужно выложить кирпичные столбики. Тут нужно со всей ответственностью подойти к вопросу выбора подходящего кирпича, ведь для фундамента годится не любой тип. Лучше для этих целей применять либо белый силикатный, либо обожженный красный кирпич. При этом стоит отметить, что глиняный красный кирпич все-таки предпочтительнее в плане влаго- и морозостойкости, а по своим прочностным характеристикам обожженный тип красного кирпича ничем не хуже силикатного, прессованного из песка.

Следите за тем, чтобы кладка была строго вертикальна. Все столбики должны быль выведены в одну горизонтальную плоскость. Для этих целей можно использовать гидравлический уровень (прозрачную, заполненную водой трубку).

На выровненные площадки выкладываем столбики из кирпича

Если планируется закрепить брус нижней обвязки и стойки к бетонному основанию (кирпичным столбикам), то это можно сделать без применения специальных крепежных элементов, Г-образных болтов и прочего, а при помощи обычных прутков арматуры, зацементированных в кирпич примерно на 20 — 30 см. Примерно на столько же пруток должен выступать сверху, как видно на фото ниже.

Стойки и нижнюю обвязку беседки будем крепить на арматуру

Вообще, собственный вес беседки вряд ли позволит ей опрокинуться или съехать со столбов даже при сильном ветре, но на всякий случай хоть какое-то крепление не помешает. Разумеется, если вы не живете в сейсмически активной зоне, где без надежного крепления просто не обойтись.

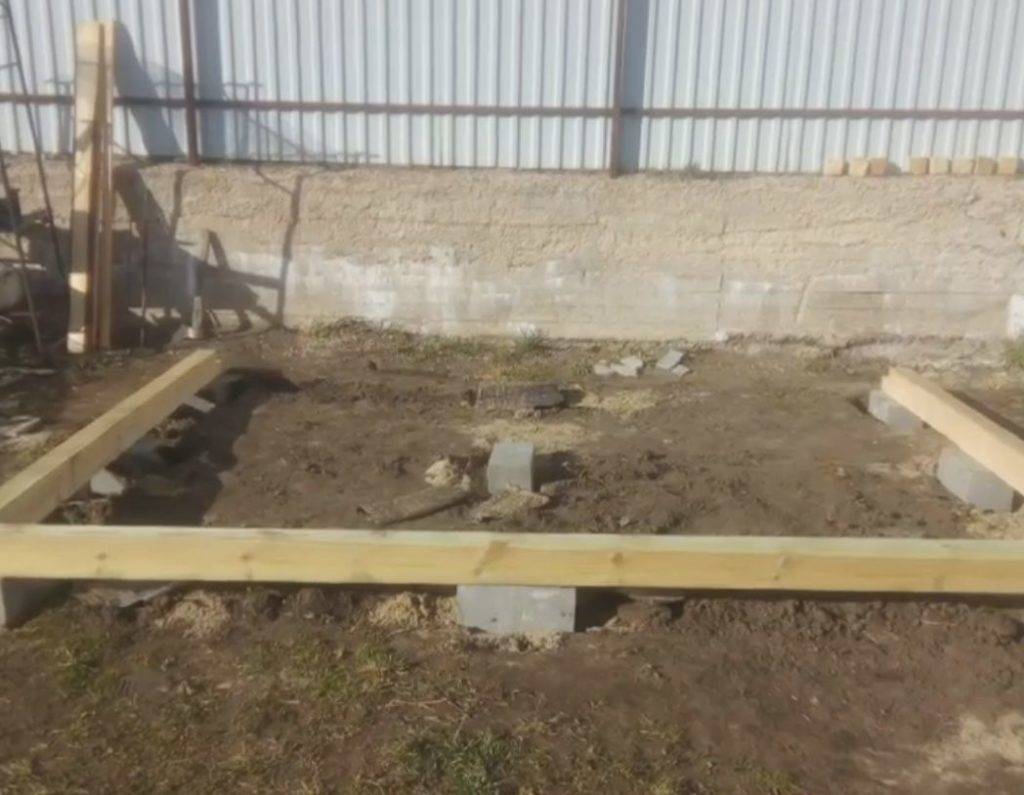

Нижняя обвязка

Следующий этап — обустройство нижней обвязки. Для нее, как правило, применяется брус сечением 100х100 мм. Соединяем брус между собой «вполдерева». Все пазы, которых при строительстве беседки приходится делать немало, можно с легкостью вырезать с помощью электролобзика с длинной пилкой или сабельной пилы. На кирпичные столбики перед укладкой обвязки следует подложить гидроизоляцию — обычный рубероид. При креплении на вышеупомянутые арматурные прутки в местах установки будущих стоек сверлим в брусе отверстия и продеваем, как показано на предыдущем фото.

Предварительно собираем нижнюю обвязку, расположив ее на столбиках основания

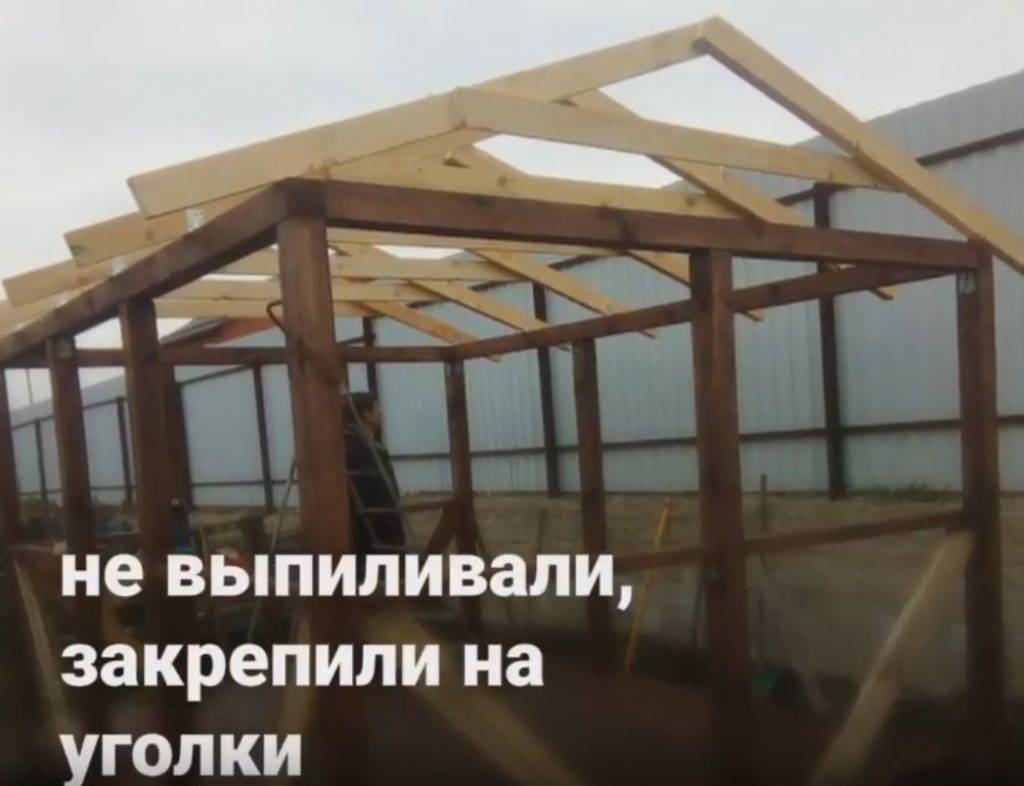

Стропильная система

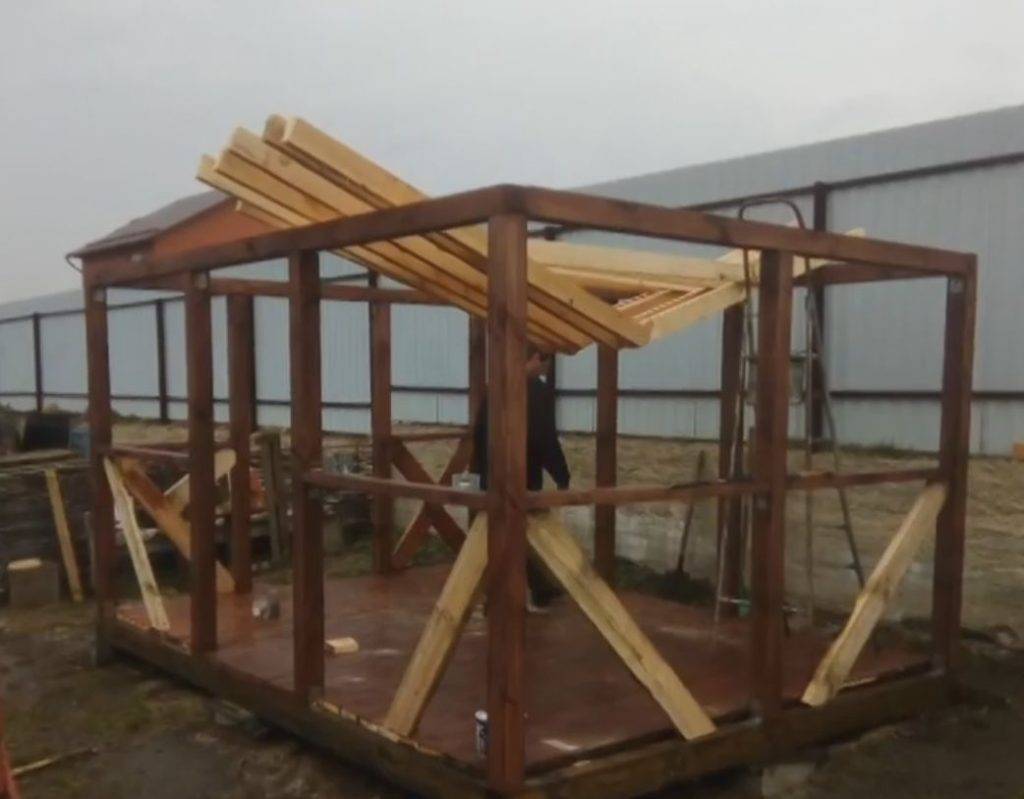

Стропильную систему крыши с верхней обвязкой, особенно при работе в одиночку, лучше предварительно собрать внизу, прямо на обвязке пола будущей беседки — так намного удобнее будет выполнять подгонку стропил и замков, а по лестнице еще успеете вдоволь «напрыгаться» на окончательном этапе сборки всей конструкции.

Саму верхнюю обвязку выполняем из доски 50х100 мм, соединяя брус «вполдерева» по углам. Для связки ее со столбами на соединение типа «шип-паз» (как показано на рисунке ниже) выдалбливаем стамеской соответствующие пазы.

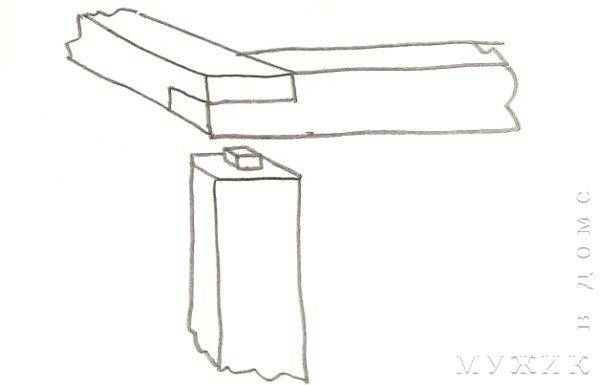

Соединение «шип-паз»

Окрашенные бруски верхней обвязки. Хорошо видны квадратные пазы для крепления на шипы стоек

Для предотвращения съезжания крыши в стропилах необходимо сделать обычные треугольные выборки или же выпилить своеобразный шип, который входит в выбранные стамеской пазы бруса верхней обвязки.

Готовые стропила беседки в вырезанным «шипом»

Вооружившись шуруповертом и длинными саморезами, собираем элементы будущей крыши.

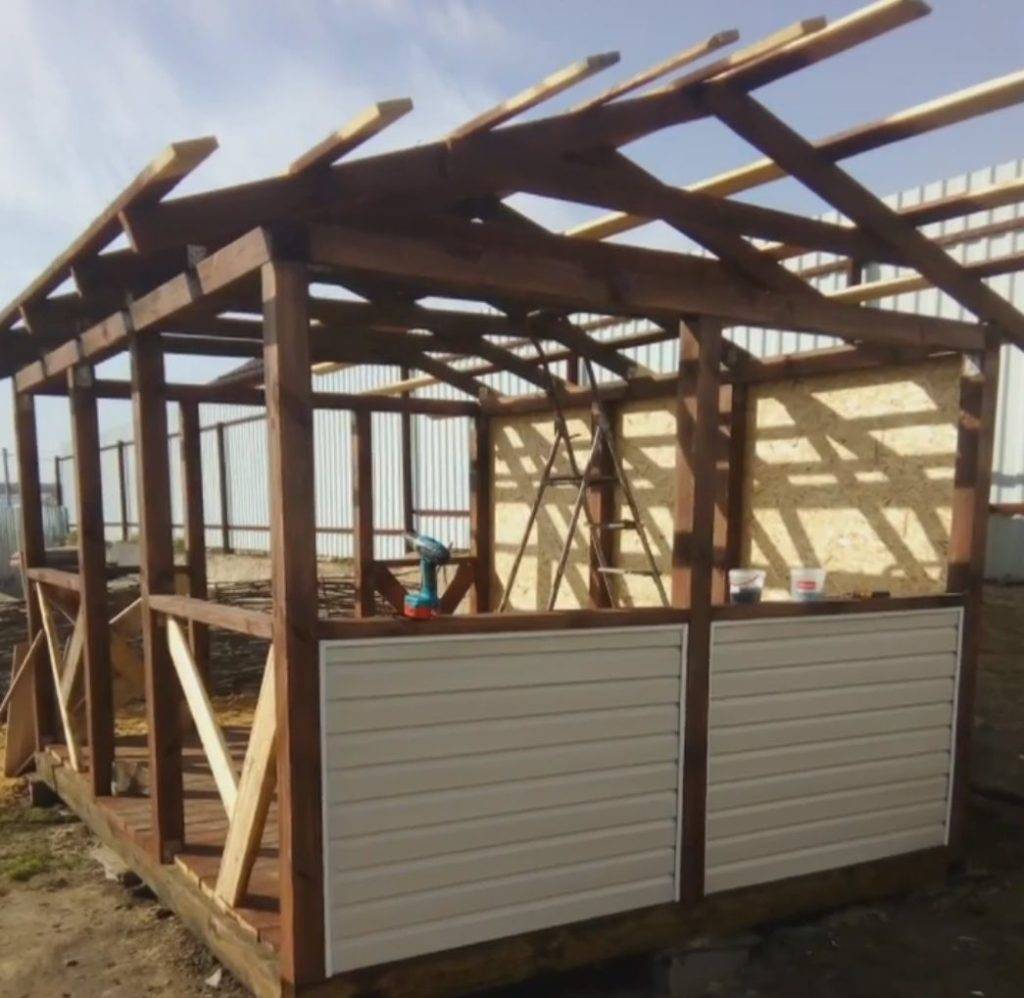

Стропильная система беседки в сборе

Готовый каркас крыши теперь можно разобрать и покрасить каждый элемент антисептиком (например, пропиткой для дерева «Пинотекс» или аналогичной), устойчивым к воздействию атмосферных осадков, солнечных лучей и перепадам температур.

Самостоятельное изготовление

Многие фирмы осуществляют собственное производство беседок из дерева. Готовая конструкция устанавливается работниками компании на даче или на участке загородного дома. Но сделать деревянную беседку собственноручно несложно, главное – пошагово следовать технологии, не пренебрегая отдельными пунктами

Немалая часть важной работы приходится на те этапы, которые необходимо выполнить до непосредственного возведения объекта

Подготовка

Как только появляется задумка о строительстве беседки, необходимо определить ее тип, функциональные возможности, стиль, место на участке. Для такой зоны отдыха лучше выбирать живописный уголок сада, чтобы иметь возможность наслаждаться природой. В таком случае постройка может иметь вольный стиль оформления. Однако если объект будет находиться в непосредственной близости к жилому дому, то постройки между собой должны гармонировать, создавая единый архитектурный ансамбль.

Размер беседки определяется ее функционалом. Для непродолжительного отдыха в тени можно ограничиться миниатюрными формами, например, 1х1,5 м. Интерьер можно оборудовать лавочкой, закрепленной на вертикальных опорах, небольшим столиком. Для застолий в кругу семьи и друзей стоит задуматься о просторной постройке примерно 3х3 м

Важно, чтобы под навесом помещалась обеденная группа, а у гостей была возможность свободно выйти из-за стола, никого не потревожив

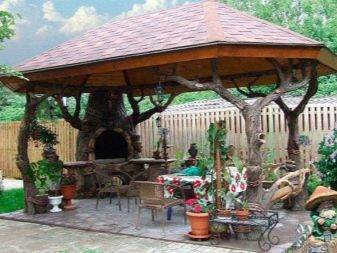

Варианты с печью и кухней должны быть еще больше. Необходимо обеспечить безопасность – не размещать стол и стулья слишком близко к раскаленной печке, чтобы не создавать пожароопасной обстановки, а также чтобы никто не смог обжечься. Размер примерно 4х4 м и больше будет оптимальным.

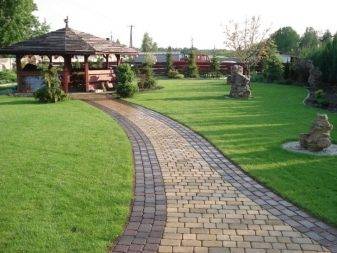

Для построек с повышенным функционалом следует заранее проложить все коммуникации. К любой беседке следует продумать организованный вариант садовой дорожки. В том случае, если по проекту объект не предполагает собственного полового покрытия, его заменой может стать продолжение дорожки.

Выбор материалов

Беседку из дерева можно выполнить разными способами. Каждый из них предполагает различные варианты обработки дерева. Существует несколько видов обработанной древесины, из которой можно строить беседки:

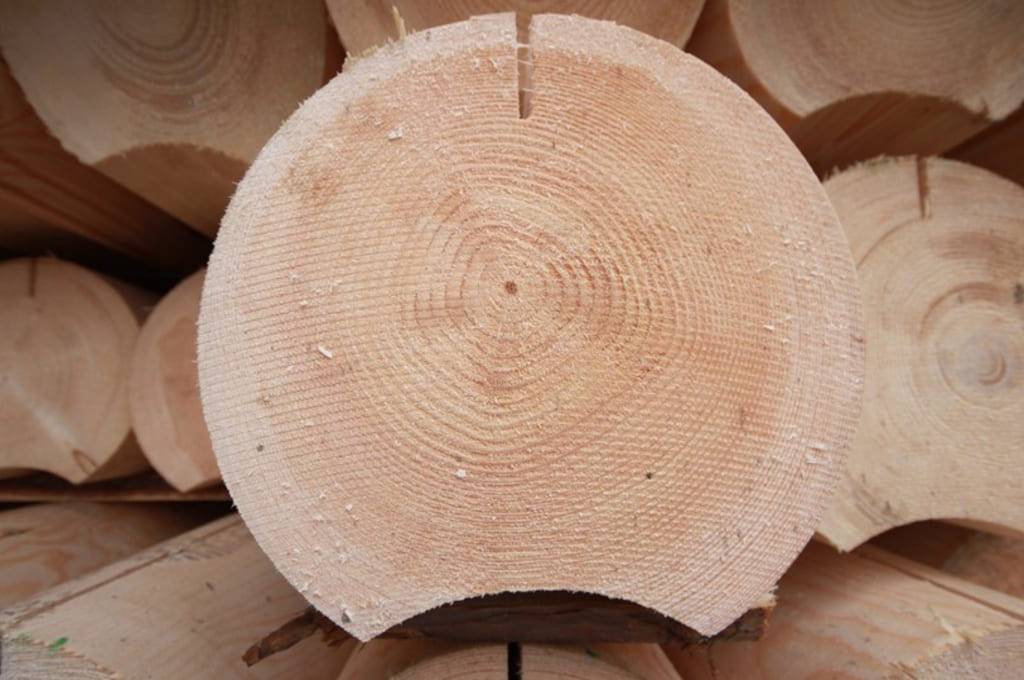

Из сруба. Это массивная постройка, выполненная из толстых и прочных стволов сосны или березы. Рубленые беседки выглядят фундаментально, могут стать основой стиля рустик или кантри. Украшения в виде резьбы на причелине, подзоре, перилах и обшивке нижней части придадут русского колорита. Лучше всего такие сооружения смотрятся в простых формах – квадратная, прямоугольная.

Расчеты

Прежде чем производить расчеты и приниматься за строительство, необходимо составить проект в виде чертежа будущего объекта. Схематический рисунок должен отображать размер будущей постройки в масштабе. На отдельных чертежах следует более подробно изобразить сложные конструкционные работы, например, по монтажу опор для кровли. Если беседка будет с уличным камином, то устройство дымохода, топки, фундамента тоже изображается отдельно с тщательной прорисовкой.

Рассмотрим на примере составление чертежа для каркасной беседки 3х3, а также произведем расчеты необходимого количества строительного материала.

Итак, основные технические особенности объекта:

размер – 3 на 3 метра;
высота – не менее 2 метров, оптимально 2,10– 2,30 м;
облегченный столбчатый фундамент на кирпичных или бетонных блоках;
для каркаса используется: в качестве вертикальных угловых опор – брус 150х150 мм в количестве 4 штук, в качестве центральных опор по периметру – брус 150х100 мм в количестве 5 штук;
крыша – вальмовая четырехскатная, укладывается на стропила;
в качестве кровли – мягкая черепица;
пол – деревянный (27 досок по 6 метров, размер – 25х150 мм), укладывается на лаги, возможен монтаж лестницы;
для половых лаг, стропил, перил и обвязок понадобится 25 досок по 6 метров 50 х 150 мм.

графу расходов сметы также стоит включить такие атрибуты строительства, как саморезы, гвозди, уголки, антисептические пропитки для дерева, террасное масло, расходы на цемент, песок, а также перевозку всех материалов.

Технологическая последовательность

При выборе места важно учесть, будет ли в беседке установлен мангал, если да – то, предусмотреть возможность обустройства дымохода. После этого определим порядок выполнения работ:

разметка территории под будущее строение;
обустройство фундамента;
сборка и установка нижнего каркаса;
изготовление стропильной системы;

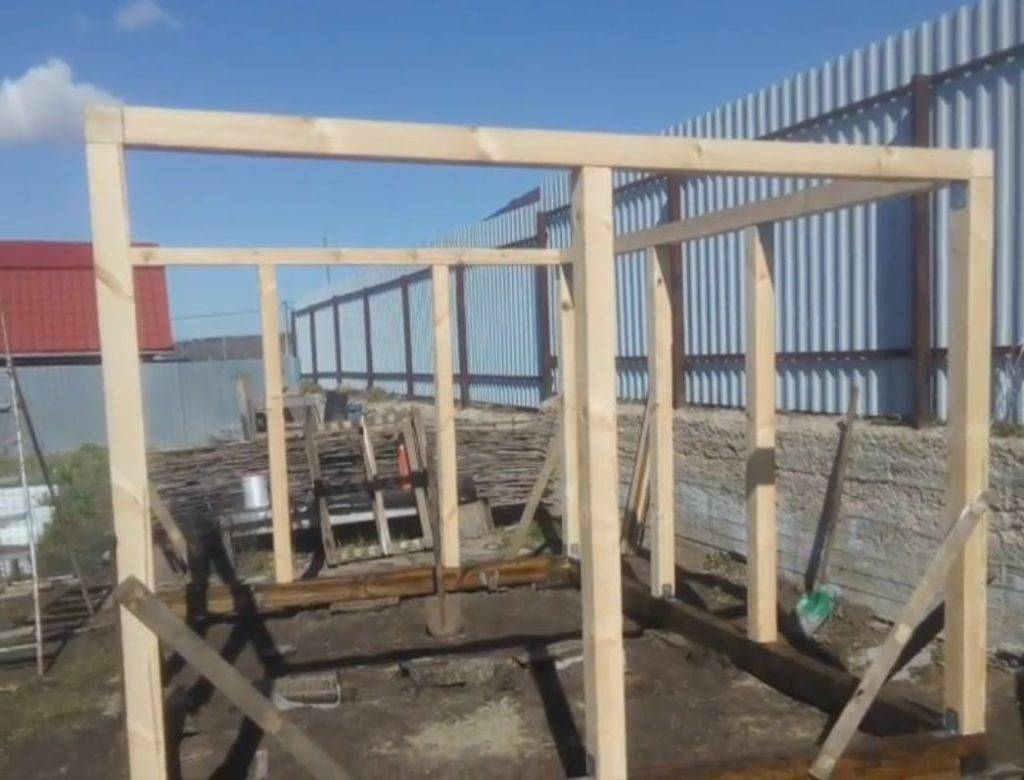

установка вертикальных стоек;
сборка верхнего каркаса и монтаж стропильной системы;

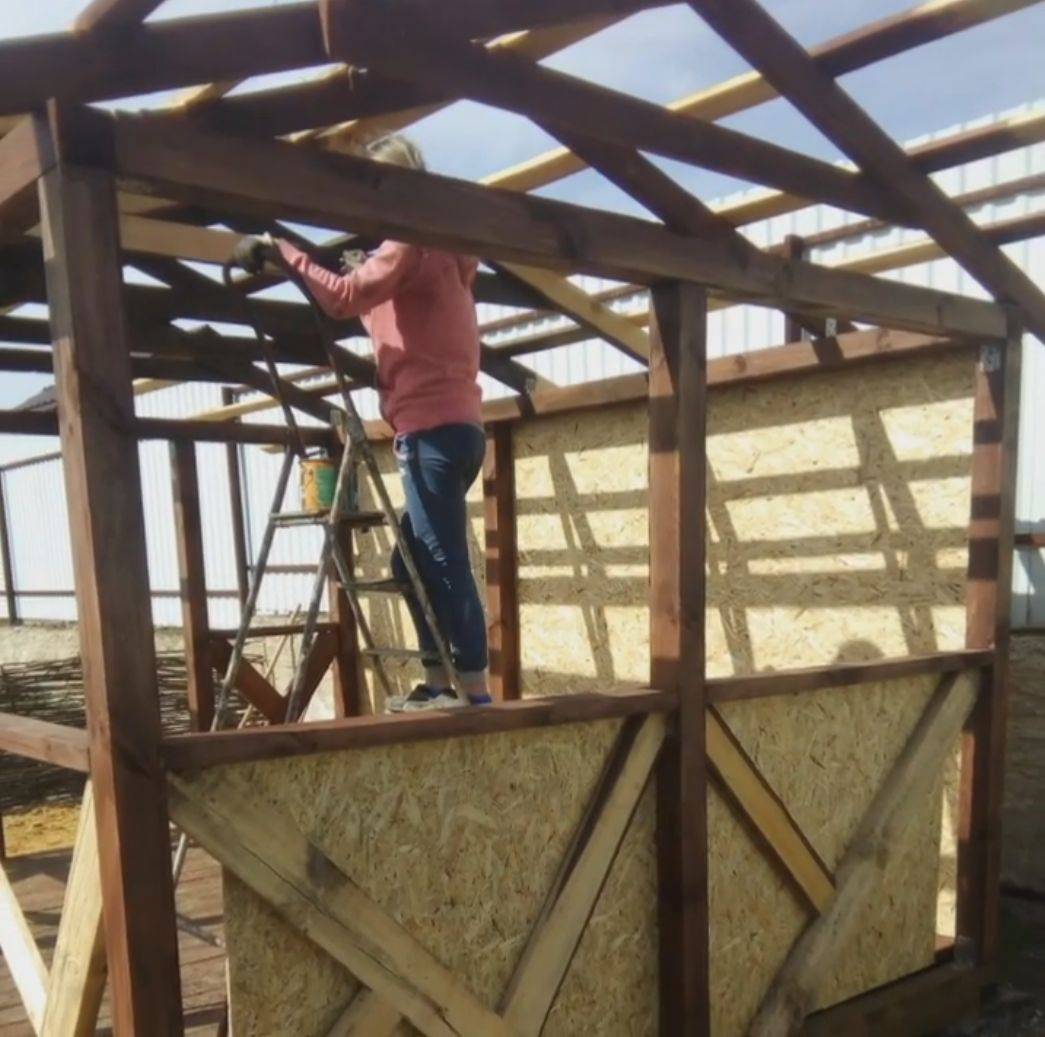

обшивка беседки.

Для выполнения работ необходимо иметь инструмент, предназначенный для выполнения земляных работ и работ по дереву:

лопата;
молоток;
отвес;
строительный угольник;
стамеска;
ножовка;
электролобзик;
отвертка или шуруповерт.

Фундамент

Для постройки будет достаточно выполнить легкий фундамент столбчатого или ленточного типа, на который мы сможем установить каркас нижней обвязки постройки. Можно использовать монолитный фундамент толщиной до 25 см, который сможет стать полом для беседки. Устройство фундамента выполняется в следующем порядке:

разметка под фундамент;
земляные работы;
изготовление опалубки;
армирование;
заливка фундамента бетоном.

По периметру всего фундамента при заливке необходимо будет установить резьбовые шпильки или закладные пластины для жесткого соединения фундамента с каркасом нижней обвязки.
