Обзор популярных моделей
Вот небольшой список моделей обратных клапанов, сочетающих в себе разумную стоимость и хорошее качество.
| Модель | описание | цена |
| V107 | Присоединяется посредством муфт. Используется преимущественно в водопроводных сетях. Материал изготовления – латунь и нержавеющая сталь. Также возможно применение для масляных жидкостей. Монтируется в вертикальном и горизонтальном положениях. Трехлетний срок службы | От 76 рублей до 760. |
| 19ч21бр | Клапан дискового типа, который можно устанавливать на водопровод с холодной водой. Фланцевый тип соединения. Деталь производится из резины, бронзы и чугуна. | От 360 рублей до 445 |
| 16ч42р | Модель используется для работы с насосными установками. Есть сетка, которая фильтрует воду. Материал изготовления – чугун и резина. Достаточно дорогая модель, однако она полностью оправдывает себя. | От 2200 рублей до 3600 |
Технические характеристики
Независимо от глубины скважины (8,10, 15 или 20 метров) все насосные станции делятся на бытовые и промышленные. Для частного дома используются бытовые агрегаты. Однако они могут иметь разные эксплуатационные характеристики
Чтобы ваш агрегат соответствовал потребностям семьи в воде, а также параметрам гидротехнического сооружения, необходимо при выборе обращать внимание на следующие технические характеристики:
мощность оборудования, измеряемую в Вт;
производительность прибора в кубометрах в час (эта характеристика подбирается после определения потребности жильцов воде);
высота всасывания жидкости или максимальная отметка, на которую насос может поднять воду (эти характеристики зависят от глубины водозабора, например для скважин глубиной 15-20 метров нужен агрегат с показателем не менее 20-25 м, а для скважин глубиной 8 метров подойдёт прибор с величиной 10 м);
объём гидроаккумулятора в литрах (есть агрегаты объёмом 15, 20, 25, 50 и даже 60 л);
напор (в этой характеристике нужно учитывать не только глубину расположения водного зеркала, но и протяжённость горизонтального трубопровода);
дополнительные защитные функции не помешают (защита от «сухого хода» и перегрева);
важно также учитывать тип используемого насоса. Например, погружной насос монтируется в скважине, поэтому не шумит при работе, но его ремонт и обслуживание проводить сложнее
А агрегат поверхностного типа более прост в обслуживании и ремонте, но издаёт больше шума при работе.
Чтобы вам было проще выбрать подходящий для загородного дома агрегат, мы приводим примерные технические характеристики такого устройства:
мощность прибора должна быть в пределах 0,7-1,6 кВт;
в зависимости от размера семьи хватит станции производительностью 3-7 кубометров в час;
высота подъёма зависит от глубины скважины или колодца;
объём гидробака для одного человека равен 25 л, с увеличением членов семьи пропорционально должен возрастать и объём накопительной ёмкости;
выбор прибора по максимальному напору стоит делать с учётом глубины гидротехнического сооружения, протяжённости горизонтального трубопровода, ведущего от агрегата к дому, а также высоты дома (если на верхних этажах есть точки водопотребления: санузлы или ванные комнаты);
хорошо, если прибор будет иметь защиту от работы «на сухую»
Это особенно важно для гидротехнических сооружений, отличающихся нестабильным уровнем воды. Тогда насос не сможет выкачать всю воду и работать вхолостую;
кроме этого для насосной станции поверхностного типа понадобится защита от перегрева мотора
Всё дело в том, что в агрегатах погружного типа мотор постоянно находится в воде, поэтому эффективно охлаждается. А вот мотор поверхностной станции может легко перегреться и выйти из строя. Чтобы этого не произошло, нужна защита от перегрева, которая во время сработает и отключит насос.
Выбор места для станции водоснабжения
Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м. Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.
Автоматическую станцию системы автономного водоснабжения можно расположить:

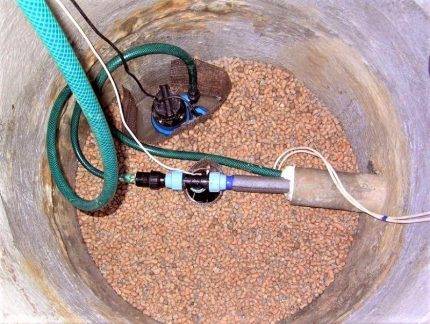

- на улице в кессоне возле скважины;
- в возведенном специально для насосного оборудования утепленном павильоне;
- в подвале дома.
Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта. При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна. При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 — 60 см или прокладывается на поверхности.
Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода. Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.
Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.
Преимущества и недостатки насосных станций
Основными положительными моментами насосной станции считаются:
- простота установки и эксплуатации: системы поставляются в уже собранном виде;
- обеспечение частного дома бесперебойной водоподачей в автономном режиме;
- защита оборудования от перегрева и холостого хода;
- умеренный шум в работе, который глушится правильным расположением системы; некоторые виды оборудования вообще работают бесшумно;
- большой срок эксплуатации при условии правильного использования агрегата.
К относительным минусам относят стоимость насосного оборудования и необходимость предварительных настроек перед запуском.
Устройство насосной станции
Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.
Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.
Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:
- Устройство для забора воды, оснащенное фильтром.
- Обратный клапан, препятствующий движению воды в обратном направлении.
- Всасывающая труба, идущая к насосу.
- Реле давления, регулирующее подачу воды.
- Датчики, по которым можно определить точные значения определенных параметров.
- Гидроаккумулятор, в котором происходит автоматическое накопление воды.
- Электродвигатель.
Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.
Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:
- Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
- Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
- Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.
Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.
Принцип работы системы без гидробака
Перекачивающее воду оборудование работает одинаково: забирает жидкость в источнике – скважине, колодце – и перекачивает ее в дом, к точкам водоразбора. Насос может быть как погружным, так и поверхностным.
Роль соединяющих магистралей выполняют трубопроводы из полипропиленовых труб или гибких шлангов. Таким же образом вода подается в баню, гараж, летнюю кухню, бассейн.
Чтобы водой можно было пользоваться осенью или ранней весной, рекомендуется утеплить скважину, а трубы зарыть на глубину 70-80 см – тогда жидкость не замерзнет и во время заморозков
Разница касается в применении дополнительных устройств, таких как гидроаккумулятор, реле давления и пр. Устанавливать насосное оборудование без средств контроля и регулировки крайне опасно – в первую очередь для самой же техники.
Простейший образец оборудования для обеспечения жителей дачи водой в летний период – садовый насос AL-KO. С помощью него можно полить растения, организовать душ, наполнить бассейн водой
Если необходимо большое количество воды или более стабильная подача, в схему включают еще один важный элемент – накопительный бак. Сначала вода поступает в него, а уже затем – к потребителям.
При использовании бытовых насосов объем жидкости обычно составляет от 2 до 6 м³/ч. Этого количества обычно хватает, если станция подключена к колодцу или скважине и обслуживает дачный дом.
При выборе агрегата следует учитывать, что отсутствие гидробака ускоряет износ деталей, поэтому оборудование должно быть прочным – со стальным или чугунным корпусом, покрытым антикоррозийной краской.
Управление функциями насоса осуществляется с помощью реле давления, отвечающего за регулировку напора. Для контроля легче всего установить манометр, которым обычно комплектуется автоматика насосных станций.
При отсутствии гидроаккумулятора реле давления подключают прямо к насосной станции или интегрируют вместе с реле сухого хода в трубопровод
Кроме оборудования для перекачки воды потребуется электрический кабель, точка подключения к сети и заземляющие клеммы. Если готовое решение не удовлетворяет запросам, детали станции можно приобрести отдельно, а затем собрать уже на месте монтажа. Главное условие – соответствие элементов системы по характеристикам.
Насосные станции с накопительным баком: описание работы и обзор конструкции
Такие станции строили совсем недавно, а сейчас они устарели и морально и технически. Принцип работы подобной системы основан на перекачивании воды из колодца (скважины) в достаточно габаритную емкость, расположенную в чердачном пространстве дома.
Насосные станции с накопительным баком
В итоге, вода поступает к потребителям самотеком, а уровень жидкости в накопительном баке контролирует особый клапан поплавкового типа. Кончилась вода – поплавок «упал» и «включил» насос. Вода наполнила бак – поплавок «всплыл» и отключил насос.
Несомненный плюс такой конструкции – высокая энергетическая эффективность. Станция не работает до тех пор, пока не опустеет бак. То есть, насос не включается после каждого поворота вентиля крана.
Кроме того, такие станции подходят к скважинам с малым дебетом, который выкачивается буквально за считанные минуты. В этом случае огромный накопительный бак выступает как предохранитель, обеспечивающий паузу для наполнения скважины до статического уровня.
К недостаткам такой конструкции относится высокий риск «заливания» нижних помещений (в случае чердачного месторасположения – это, по сути, весь дом). Поэтому в верхнюю часть бака вваривают предохранительный патрубок, выводимый за пределы строения.
Ну а сам бак в наши дни производят из инертного полимера, не меняющего вкус или запах воды и не подверженного коррозии в принципе.
Зачем нужен гидроаккумулятор, его отличие от расширительного бака
Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется. Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.
Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.
Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:
Создает определенный запас воды (полезно, если отключили электроэнергию).
Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным бакомИсточник vecu.ru
- Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;
- Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;
Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.
Настройка реле
Чтобы понимать принцип работы реле давления на гидроаккумуляторе, не нужно обладать специальными знаниями – всё довольно просто. Вплоть до полного заполнения в бак с мембраной (или грушей) подаётся вода под напором, что вызывает рост давления в системе. Когда оно становится максимальным, срабатывает реле и подача воды прекращается. По мере эксплуатации давление начинает падать, а по достижении минимального порога снова срабатывает реле и активизируется подача воды. Вышеописанный цикл повторяется до тех пор, пока система находится в исправном состоянии.
Многие люди ошибочно представляют себе процесс монтажа реле чем-то заоблачно сложным. На самом деле это далеко не так. Любой владелец жилья в частном секторе, у которого в распоряжении есть колодец или артезианская скважина, вполне может справиться с этой задачей самостоятельно. Главное – отнестись к этому с умом и терпением. В конце концов, водоснабжение частного дома – это жизненно важная вещь.
Стоит понимать, что реле – это «промежуточное звено» между водопроводной системой и системой электроснабжения. Очевидно, что на данном приборе лежит огромная ответственность
По этой причине ко всем нюансам (а их не так уж и много) стоит отнестись с максимально возможным вниманием. Чтобы обезопасить систему, рекомендуется выделить отдельную линию электропитания
Для подключения стоит использовать двухжильный медный кабель. Провода необходимо заземлять и хорошо изолировать: речь идёт о взаимодействии тока и воды, а это сочетание для человека всегда опасно.
Проводку необходимо соединить с контактной колодкой через перфорации на корпусе. Далее, согласно инструкции, следует соединить фазу, нулевой провод и заземление с соответствующими клеммами. Нужно быть внимательным и осторожным, весь процесс монтажа реле должен происходить в обесточенной среде. Необходимо позаботиться об этом заранее. Ни в коем случае не стоит пренебрегать элементарными правилами техники безопасности.
Для регулировки реле давления на гидроаккумуляторе потребуется качественный, высокоточный манометр, способный в точности до десятой доли бар измерить давление. Чем точнее манометр, тем быстрее произойдёт настройка. Чтобы избежать ошибок в дальнейшей работе, необходимо придерживаться следующей последовательности действий:
- необходимо включить систему, фиксировать показатели манометра в циклах включения и выключения реле. На данном этапе можно и нужно выявить неисправности манометра;
- следует произвести настройку пружины нижнего уровня давления (она самая большая). Для подгонки стоит использовать обыкновенный гаечный ключ нужного размера (лучше всего иметь разводной);
- нужно протестировать выставленный уровень. Если что-то пошло не так, повторить предыдущий шаг;
- далее, следует подкрутить гайку пружины верхнего уровня давления (она меньшего размера);
- необходимо провести полное тестирование работы системы. Если выявлены какие-либо недочёты, то повторить весь цикл настройки заново.
Критерии выбора
Для долгосрочной эксплуатации специалисты рекомендуют приобретать модели с грушей. Мембранные гидроаккумуляторы более подвержены коррозии, так как мембрана не способна изолировать стенки корпуса от воздействия воды. Однако для моделей с грушей ремонт более сложен, чем для мембранных аналогов. Выбирая накопитель, также нужно учитывать и будущий расход воды.
Если пользователей будет больше, то и гидроаккумулятор требуется соответствующий. Перед установкой необходимо учесть следующее:
- количество пользователей;
- количество водоразборных точек;
- количество бытовых сантехнических приборов;
- наличие нагревательных элементов.
Обе процедуры обладают примерно одинаковой сложностью и сопоставимыми затратами на оборудование.
Стоимость насосных станций
Цена на насосную станцию водоснабжения для частного дома варьируется в зависимости от производителя, мощности, объема накопительного бака. В среднем по Москве и региону за малопроизводительные модели просят от 2 000-3 000 рублей. Модели помощнее будут стоить на порядок дороже – от 4 000 до 10 000 рублей. Если же речь идет о сложной многоступенчатой станции с сильными техническими характеристиками, цена на нее будет стартовать от 15 000 рублей и выше. Сколько заплатить за надежную модель агрегата, решает мастер в зависимости от потребностей семьи и бюджета.
Расширительный бак: обвязка
Как уже говорилось выше, в отопительной системе расширительный бак выполняет ограничительную функцию: забирает излишек нагретой воды, чтобы снизить давление в системе. Обвязкой же принято называть технологический узел, соединяющий котёл с остальными приборами отопления. Вроде бы всё просто: котёл отдаёт тепло воде, трубопровод транспортирует нагретую воду по всей системе, отопление работает.
Но помимо выработки тепла, необходимо обеспечить стабильность работы всей системы. Для этого необходимо выполнить следующее:
- обеспечить условия циркуляции тепла;
- создать условия для снижения избыточного расширения при помощи расширительного бака;
- обеспечить качественную работу системы путём правильного подбора приборов учёта давления;
- не допустить попадание воздуха в грушу через мембрану (избыточное давление воздуха нужно стравливать);
- предотвратить механические повреждения расширительного бака;
- не допустить загрязнений, осадков, образования взвеси.
Разгрузить расширительный бак поможет подключение нескольких выводов отопления, работающих в разном температурном режиме, например, батареи и системы «тёплый пол».
В некоторых городах России действуют так называемые тарифы на электричество. Среди них есть и выгодные ночные тарифы. Если есть возможность использовать «ночной» тариф, то тепло лучше всего накапливать ночью, а использовать его днём, когда киловатт за час обходится дороже.
О том, как устроен гидроаккумулятор, смотрите далее.
