Автономные системы отопления домов и коттеджей

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

• Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
• Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
• Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
• Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

• Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
• Высокая степень надежность и возможность работы в автоматическом режиме.
• Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
• Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

• Медленный нагрев отопительных приборов.
• Трудоемкость монтажа.
• Возможное замерзание воды в трубопроводах.
• Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Схема установки

В простейшем исполнении газогенератор не оснащается подогревом и устройством перемешивания. Работы по строительству установки ведутся в следующей последовательности:

1. Выкапывается котлован достаточных размеров, дно которого бетонируется.
2. В котлован опускают одно за другим несколько ж/б-колец, формируя из них цилиндрический резервуар. Все стыки следует герметизировать битумной мастикой.
3. Бетонная емкость оклеивается теплоизоляцией и гидроизоляцией, после чего приступают к засыпке котлована.
4. Сверху на реактор укладывается крышка с плотно закрывающимся загрузочным люком. В ходе брожения сырья в реакторе образуется высокое давление, поэтому крышку для надежности можно закрепить тросами. Не будет лишним установить в ней предохранительный клапан с противовесом в виде гири.
5. К загрузочному люку необходимо присоединить бункер.
6. Остается подключить к реактору трубопроводы. При этом на линии отведения готового продукта должен быть установлен гидрозатвор.

Биомасса готовится следующим образом:

• Следует взять 3 части коровьего навоза и 7 частей сгнивших растительных остатков – ботвы овощных культур, листьев, очисток и т.д.
• Получившуюся смесь необходимо разбавить водой, подняв тем самым ее влажность до 60% – 70%.

С целью увеличения производительности можно применить более совершенную схему установки, включающую водяной подогрев. В роли теплогенератора будет выступать водогрейный котел, работающий на вырабатываемом установкой топливе.

Биогазовая установка своими руками – чертеж

При загрузке сырье достаточно прогреть до 35 градусов, после чего его температура в результате брожения поднимется до 70 градусов.

Как показала практика, 5-тонная загрузка биомассы позволяет в течение 6-ти месяцев получать ежедневно в среднем около 40 куб. м газообразного топлива.

Ветрогенератор для частного дома – очень полезное устройство, так как позволяет получать энергию абсолютно бесплатно, что неплохо экономит расход основного источника энергии. Как сделать ветрогенератор своими руками, вы узнаете на нашем сайте.

Чертежи и порядок сборки твердотопливного котла длительного горения смотрите по этой ссылке.

Порядок монтажа

Собирается однотрубная система следующим образом:

• В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
• На стены вешаются радиаторы отопления.
• На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
• Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
• В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
• Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

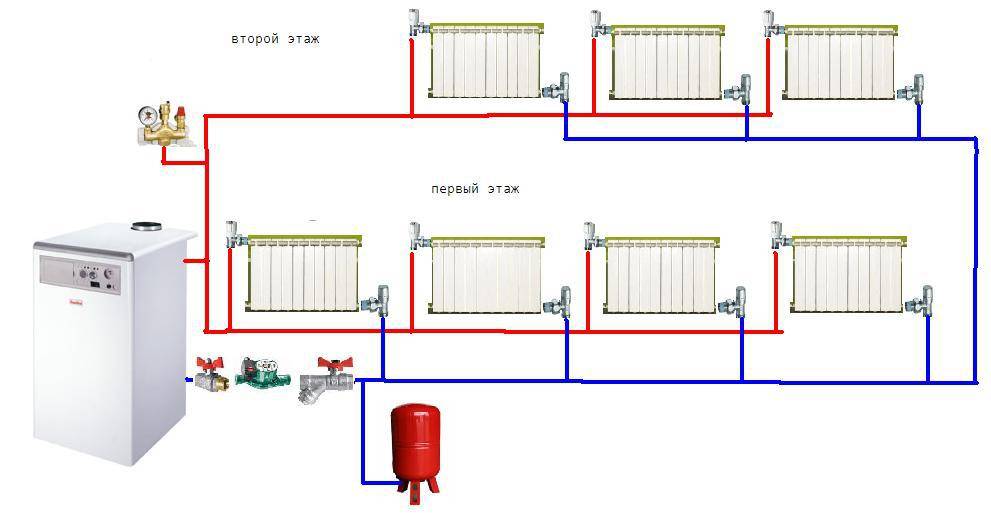

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Особенности традиционной системы автономного отопления

В  подобной системе отопления главным ресурсом тепла является котел. Такой компонент отопительной системы может работать на различных видах топлива. Посредством котла можно разогреть теплоноситель, чаще всего им является простая вода, а затем он к радиаторам поступает по трубам. Проходя через радиатор отопления, теплоноситель теряет некоторую часть тепла, после чего вновь возвращается в котел и нагревается заново.

Основные элементы системы отопления

Если вы сразу решили установить автономные отопительные системы еще до того, как началось возведение дома, то будущее устройство необходимо просмотреть еще во время составления строительного проекта. Если этого не сделать, то в новом доме нужно будет прокладывать трубы для отопления, а это потребует проделки некоторых отверстий не только в стенах дома, но и в перекрывающих элементах. В случае если хозяин дома захочет установить котел напольного типа, то и вовсе придется искать отдельное помещение для котла. В случае если не удается найти для котла такое помещение, то его можно установить в ванной комнате или на кухне.

Двухконтурные котлы можно совместить и с такими элементами, как циркуляционный насос и расширительный бачок. Такой вариант лучше всего подойдет для частных домов с общей площадью не менее чем 250 кв.м. Максимальная мощность котла должна быть не больше чем 30 кВт.

Двухконтурный котел

Если площадь дома довольно большая, то лучше всего установить мощный котел одноконтурного вида. Если схема подключения планирует еще и организацию горячего водоснабжения, то необходимо использовать такое оборудование, как емкостные бойлеры или теплообменники пластинчатого типа.

Основные элементы водяной системы отопления

К основным элементам системы водяного отопления относят:

• отопительный котел;
• устройство, подающее воздух в камеру сгорания;
• оборудование, отвечающее за удаление продуктов сгорания;
• насосные агрегаты, обеспечивающие циркуляцию теплоносителя по отопительному контуру;
• трубопроводы и арматуру (фитинги, запорные клапаны и др.);
• радиаторы (чугунные, стальные, алюминиевые и др.).

Выбор котла по количеству контуров

Для отопления коттеджа можно выбрать одноконтурный или двухконтурный котел. Чем отличаются данные модели котельного оборудования? Одноконтурный котел рассчитан лишь на нагрев теплоносителя, предназначенного для циркуляции по системе отопления. К одноконтурным моделям подключают бойлеры косвенного нагрева, которые снабжают объект горячей водой технического назначения. В двухконтурных моделях предусмотрена эксплуатация агрегата в двух направлениях, не пересекающихся друг с другом. Один контур отвечает только за отопление, другой — за горячее водоснабжение.

Выбор котла по виду топлива

Самым экономичным и удобным видом топлива для современных котлов во все времена был и остается магистральный газ. Эффективность газовых котлов не оспаривается, так как их КПД составляет 95%, а в некоторых моделях данный показатель зашкаливает за 100%. Речь идет о конденсационных агрегатах, способных «вытягивать» тепло из продуктов сгорания, улетающих в иных моделях просто «в трубу».

Отопление загородного коттеджа настенным газовым котлом является одним из популярных способов обогрева жилого пространства в газифицированных регионах

Однако далеко не все территории газифицированы, поэтому большой популярностью пользуется котельное оборудование, работающее на твердом и жидком топливе, а также на электричестве. Использовать для отопления коттеджа электрокотлы еще удобнее и безопаснее, чем газ, при условии, что в регионе налажена стабильная работа электросетей. Многих владельцев останавливает стоимость электроэнергии, а также ограничение нормы ее отпуска для одного объекта. Требование подсоединения электрокотла к трехфазной сети с напряжением 380 В также не всем по душе и по карману. Сделать электрическое отопление коттеджей экономичнее можно за счет использования альтернативных источников электроэнергии (ветряков, солнечных батарей и др.).

В коттеджах, построенных в отдаленных регионах, отрезанных от газовых и электрических магистралей, устанавливают жидкотопливные котлы. В качестве топлива в данных агрегатах применяют дизельное топливо (солярку) или отработанное масло, если есть источник его постоянного пополнения. Очень сильно распространены твердотопливные агрегаты, эксплуатирующиеся на угле, дровах, торфяных брикетах, пеллетах и др.

Отопление загородного коттеджа твердотопливным котлом, работающем на пеллетах — гранулированных дровяных гранулах, имеющих цилиндрическую форму и определенный размер

Выбор котла по мощности

Определившись с типом котельного оборудования по топливному критерию, приступают к выбору котла нужной мощности. Чем выше данный показатель, тем дороже модель, поэтому надо не просчитаться при определении мощности агрегата, приобретаемого для конкретного коттеджа. Нельзя идти по пути: чем меньше, тем лучше. Так как в этом случае оборудование не справиться в полной мере с задачей обогрева всей площади загородного дома до комфортной температуры.

Разновидности альтернативного обогрева жилья

Первым делом необходимо четко очертить круг источников тепловой энергии, подпадающих под понятие «альтернативные». Информация по этому поводу на просторах интернета весьма противоречивая. Одни ресурсы причисляют к альтернативному отоплению инфракрасный обогрев и прочие электронагреватели, другие прибавляют туда теплые полы и так далее.

Определить альтернативные источники отопления достаточно просто. Если говорить понятным языком, то их главный признак – неисчерпаемость (иначе – возобновляемость). То есть, пополняются они самостоятельно вследствие различных природных процессов. Значит, к таковым вовсе не относится электроэнергия и горючие ископаемые углеводороды. Возобновляемую энергию можно получать от:

• всех видов биомассы, произрастающих на планете;
• движения воздуха (ветра);
• течения воды;
• излучения Солнца;
• извлекать из земли, воды и воздуха в виде теплоты.

Перечисленные источники могут поставлять нам тепло разными путями. Биомассу для этого надо сжечь или переработать в биогаз, а движение воды и ветра поможет сгенерировать электроэнергию, которую нагреватели преобразуют в тепло. Из солнечного излучения можно получить как электричество, так и тепло. Кроме того, окружающая среда сама по себе содержит тепло, его нужно лишь уметь извлекать. Теперь рассмотрим все альтернативные виды отопления подробнее.

Система солнечного отопления загородного дома

Современные технологии позволяют использовать солнечную энергию в для обогрева жилья — питания нагревателей, батарей отопления и т. д. Такое солнечное отопление дома имеет название гелиосистема.

С помощью солнечной системы отопления можно наполовину обеспечить потребность в обогреве для целого строения. Солнечный коллектор способен улавливать до 70 % энергии Солнца и использовать ее по назначению.

Часто можно столкнуться с одним распространенным заблуждением, касающимся обогрева дома в зимний период. Считается, что гелиосистема отопления в это время эффективно работать не сможет. Однако это неверно. Вакуумный солнечный коллектор улавливает лучи даже тогда, когда, казалось бы, солнце не выглядывает из-за туч. Кроме того, гелиосистема безопасна и проста в обслуживании. А крыша дома с установленными солнечными панелями выглядит эффектно и необычно.

Современные солнечные коллекторы устроены так, что могут получать тепло даже в пасмурную погоду и в холод. Максимальную эффективность от их использования можно получить в регионах с теплым климатом. В прохладной местности их рекомендуется применять в качестве дополнительного, а не основного отопления.

В систему солнечного отопления входит коллектор, который улавливает свет и трансформирует его в кинетическую энергию. Площадь коллектора составляет до 70м2. Монтаж осуществляется посредством специальной техники, а отдельные пластины связываются металлической окантовкой.

Кроме того, в состав системы входит бойлер-накопитель и водонагреватель. Бойлер в солнечном отоплении загородного дома позволяет аккумулировать кинетическую энергию и трансформировать ее в тепло. Объем водонагревателя составляет около 100-300 л. Иногда установки для большей эффективности дополняются котлами на биотопливе.

Чтобы быстро обогреть помещение, используются стенные и напольные панели. Они представляют собой медные трубы, распределенные по поверхности и подключенные к накопителю. Панели имеют низкую температуру, излучение производится равномерно, что позволяет прогреть помещение в кратчайшие сроки.

Система отопления частного дома солнечными коллекторами работает по следующему принципу. Если наметилась разница в температурах коллектора и накопителя, теплоноситель (вода и антифриз) начинает перемещаться по системе, в результате производится кинетическая энергия. Затем она преобразуется в тепловую энергию посредством многослойного устройства накопителя и нагревает помещения до комфортных температур. Такие процессы позволяют хранить тепло максимально долго, солнечные системы отопления частного дома работают в любое время суток вне зависимости от сезона.

Расчет мощности котла

Независимо от типа используемого топлива (твердое или жидкое, газ или электричество) принцип подключения всех систем отопления один. Различие есть лишь на этапе установки котла. При этом расчет его мощности производится по единой формуле:

где W – удельная мощность, необходимая для отопления 10 кв. м помещения;S – общая площадь дома.

Для российских регионов в расчет берутся следующие значения мощности:• для домов, расположенных в средней полосе России до 1,5 кВт;• для Сибири и Севера: на каждые 10 кв. м до 2 кВт;• для южных районов: до 0,9 кВт.

Так как на достаточный обогрев 10 кв. м жилого дома, расположенного в средней полосе России, требуется до 1,5 кВт мощности, то, к примеру, для отопления 100 кв. м понадобится котел мощностью 15 кВт:

(100 х 1,5)/10 = 15 кВт

Эту цифру увеличивают на 15-20% (запас мощности на возможные потери тепла, которое неизбежно теряется даже при идеальном утеплении здания). Таким образом, для обогрева дома 100 кв. м понадобится (15 + 2,3) = 17,3 кВт.

Котлы на жидком топливе

Стоимость оборудования и монтажа котлов на жидком топливе примерно такая же, как и газовых отопительных приборов. То же касается и уровня КПД, при более низкой отработке жидкотопливных обогревателей. Однако количество грязи, образующейся в результате их работы, самое большое из всех котлов. Каждый визит в котельную чреват испачканными руками и запахом солярки. Не говоря уже о ежегодной чистке оборудования, которое является очень грязной процедурой. Кроме того, приходится учитывать дороговизну жидкого топлива, так как поднялись цены даже на самый дешевый его вариант – отработанное масло. Обычно дизельные котлы используются в качестве резервных источников тепла, или когда все другие теплоносители недоступны.

Устанавливаем отопление схема и порядок работ

Водяное отопление своими руками производится по четкому плану действий.

Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.

По возможности, система секций должна быть шире оконного блока.

Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.

Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.

Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.

Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см. Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского

Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.

К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.

Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.

Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.

Они относительно недорогие и их удобно монтировать.

Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.

Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.

Ее стоит принять во внимание, когда есть риск попадания в систему песка и взвесей – они будут вынесены в грязевой фильтр. https://www.youtube.com/embed/BZ7Al3p9iO0. https://www.youtube.com/embed/BZ7Al3p9iO0

При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.

Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.

Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.

Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.

Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.

Подбор оптимальной схемы отопления

Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:

• Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
• Двухтрубная. В этом случае применяется отдельная обратка и подача.

Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.

Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки

Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.

Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.

Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.

Какие бывают схемы отопления частного дома двухтрубного типа:

• Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
• Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
• Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.

Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.

В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.

Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.
