Как установить и подключить автоматику на скважину

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

  1. Отключают электронасос от питания.
  2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
  3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
  4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

Как правильно подключить скважинный насос?

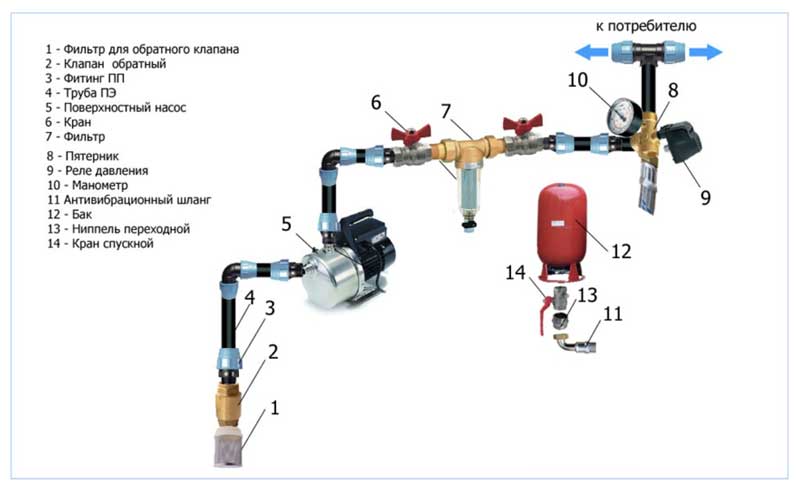

При подключении насосов поверхностного расположения следует обеспечить нормальную работу автоматики. Для этого в накопительную емкость помещают датчики определения минимального и максимального уровня воды.

Как правило, с этой целью приобретается поплавковый вариант датчиков. Они подключаются к катушке пускателя, который управляет процессом запуска всей системы. Все составные компоненты подбираются в зависимости от мощности двигателя и количества рабочих фаз.

Подключение погружного насоса к системе водоснабжения (рис.1) начинается с подсоединения к нему клапана и ниппеля, для чего используется шланг из комплекта поставки. Все точки соединений герметизируются клейкой лентой.

Ниппель с помощью шланга соединяют с возвратным клапаном, защищающим систему от гидроударов. Сам клапан до этого момента должен быть уже проверен на правильность его установки в системе.

Далее к насосу подключается шланг подачи воды. В месте перекрытия скважины он подключается к другому шлангу, связанному с мембранным баком для поддержания давления. Указанная емкость устанавливается в доме, в который подается вода из скважинного колодца. Все производимые соединения также тщательно герметизируются с целью недопущения протечек.

Затем насосный кабель протягивают через отверстие наконечника, которым впоследствии закроют скважину, чтобы в нее не попал мусор. Сам электрический кабель будет подключен к электронной системе подачи воды.

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы

Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Фильтровальное оборудование для скважины


Фильтровальное оборудование для скважины

Для нормальной работы нужна не только специальная автоматика на скважину, но и фильтровальное оборудование. Особенности конструкции:

  • На данный момент фильтра могут быть механическими, которые устанавливаются в скважине и не дают возможности при включении насоса проникнуть в источник подачи воды примесям и другим загрязнителям.
  • Также есть автоматические, которые устанавливаются на выходе из скважины или при подходе воды к дому.
  • Насос также может устанавливаться на самом насосе. При этом оборудование начинает работать после включения насосного оборудования.
  • Фильтры помогают делать воду более чистой и качественной.

Чтобы обустроить скважину, оборудование для нее и автоматические системы выбираются, основываясь на рекомендациях специалистов. На видео в этой статье показан процесс установки фильтра и насоса в конструкцию.

Особенности скважины

Когда скважина полностью готова к работе, можно включить насос и начать выкачивать из неё воду, качество и количество которой могут сильно отличаться. Главное влияние на это оказывает несколько показателей, а именно: 1. Глубина

Из разных глубин добывается разная по своим свойствам вода. Глубины залегания природных ископаемых эти принято называть горизонтами. В случаях с водными скважинами таких горизонтов различают четыре:

  1. Простой колодец с глубиной до 20 метров.
  2. Колодец-скважина, имеющий параметр до 30 м.
  3. Песчаный горизонт, который расположен на расстоянии 50 – 70 м. ниже уровня грунтовой поверхности.
  4. Артезианский горизонт. Его глубина залегания может быть 100 метров и ниже.

Выбор глубины будущего источника воды будет зависеть от многих факторов, одни из которых:

  • целевое назначение источника,
  • необходимое количество воды,
  • наличие или отсутствие разрешительных документов,
  • цена,
  • геодезические условия местности,
  • глубина залегания водоносного слоя.

2. Диаметр

Этот показатель напрямую зависит от:

  • параметров бурильного оборудования,
  • характеристик будущего насоса,
  • ценовой доступности процесса,
  • целевого назначения.

Чем больше диаметр, тем дороже будет стоить скважина, тем больший диаметр труб потребуется для её обустройства.

Положительной стороной будет высокая производительность. При выборе диаметра бурения всегда стоит руководствоваться принципом достаточной необходимости. При этом, рекомендуется делать небольшой запас в параметрах, поскольку не всегда доподлинно известно:

  • сколько воды будет давать будущий источник;
  • как быстро он будет восстанавливаться;
  • как поведёт себя скважина по прошествии длительного времени.

3. Дебит скважины

Этим определением называют максимальное количество воды, которое можно выкачать из скважины за один час. Этот параметр не только зависит от мощности установленного оборудования, а и от способности восстановления самого источника. Редко из какого колодца или пробуренного артезианского канала можно бесконечно выкачивать воду большими объёмами. Чем мощнее оборудование, тем скорее будет выкачана вода. Чем чаще будет производится выкачивание, тем меньше будут объёмы. Слабое оборудование может работать долго, выкачивая на верх воды столько, сколько восстанавливается в скважине. Определение точного дебита является сложным процессом и ненужным для источников индивидуального пользования.

4. Объём потребляемой воды

Этот показатель зависит от дебита источника и потребностей его пользователя. Если потребление воды меньше, чем может дать скважина, то проблем с её нехваткой можно будет избежать.

Количество воды в скважине, помимо её глубины и ширины, может зависеть от:

  • времени года,
  • интенсивности выкачивания,
  • параметров используемого оборудования.

Правильный расчёт потребления позволит рационально расходовать ценный природный ресурс. Это позволит дополнительно:

  • экономить электроэнергию,
  • продлить ресурс насоса,
  • обеспечить более качественную и чистую добываемую воду.

Компетентный и тщательный подход к обустройству автономного источника водоснабжения участка даст его владельцу возможность доступ к ценнейшему природному ресурсу, относится к которому нужно с уважением и любовью. Это обязательно будет иметь свои положительные последствия в близкой и отдалённой перспективах.

Для организации индивидуального водоснабжения загородного дома понадобится колодец или бурение скважины с установкой погружного насоса. Во втором случае довольно сложно выкопать скважину своими руками — придется привлекать специалистов и нести финансовые расходы. Можно сэкономить значительные средства на последующих этапах работ, подключив насосное оборудование к источнику водозабора самостоятельно.

Список частых поломок

К характерным причинам неполадок в автоматике относятся:

  • подгоревшие контакты;
  • солевые отложения на спиралях;
  • засор и ржавчина гидравлического входа;
  • попадание в мембранный отсек песка, других инородных частиц и образование отложений;
  • неправильные механические настройки автоматики.

Еще одной причиной сбоя с прокачкой воды, не связанной напрямую с неисправностью самого реле, могут быть скачки напряжения в электросети.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

  • нижнее давление — 1,4 атм.,
  • верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

  1. Снять крышку блока.
  2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
  3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

  • Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
  • Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

  1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
  2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
  3. Установлен завышенный предел давления отключения автоматики.
  4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
  5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Установка насосной станции в скважину

Разумеется, сама станция в скважину не монтируется. В шахту источника вводят либо заборную трубу, либо две трубы, которые соединяют с выносным эжектором.

Причем технически обе операции осуществляются практически аналогично, а именно:

Схема установки насосной станции с выносным эжектором

  • В грунте возле каркаса шахты скважины или колодца делается подкоп (траншея), на глубину промерзания грунта.
  • У дна траншеи в обсадной трубе скважины или в кольце колодца высверливается отверстие, диаметром от 32-34 миллиметров. Или два отверстия с аналогичными габаритами (для станции с выносным эжектором).
  • Далее нужно использовать специальный адаптер – угловой фитинг, с помощью которого можно обустроить сопряжение внутреннего трубопровода, проложенного в шахте колодца или скважины, и внешнего участка, протянутого (по траншее) до заборного патрубка станции. Этот адаптер состоит из двух частей: внутренней, к которой монтируют водозаборный шланг с эжектором (или без него) и внешней, стыкуемой с траншейным трубопроводом. Обе части соединяются с помощью резьбовой пары – ниппель внутренней части и накидная гайка внешней части.
  • После сборки адаптера траншея засыпается.

В итоге, с помощью адаптера удается собрать не только надежное, но и герметичное сопряжение внутреннего и траншейного участков водозаборной трубы.

Причем станция со встроенным эжектором предполагает относительно малый объем земляных работ – траншея роется лишь до пристройки, и применение одного адаптера. Станция с внешним эжектором нуждается в достаточно объемных земляных работах – траншея роется до самого фундамента строения (максимальная длина 40 метров).

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата

Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения

Действие водоснабжения без аккумулятора можно описать следующим образом:

  • при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
  • закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.


Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора.

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

  • простоту схемы подключения насосов. Основные элементы – насос и автоматика;
  • небольшие размеры устройств;
  • доступную цену системы в целом;
  • возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы

Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса оголовок скважины может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Виды

Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.

1-го поколения

Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.

  • Датчик сухого хода.Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
  • Гидроаккумулятор.Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
  • Реле. Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.

Датчик сухого хода

Гидроаккумулятор

Реле давления

Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.

Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.

2-го поколения

Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.

При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.

Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.

3-го поколения

Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.

Главное отличие – это возможность более точно регулировать работу механических узлов.Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее :

Рабочая точка агрегата

Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно

Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды

Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров

Типы скважинных насосов

Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов :

  • Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев. Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа. Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой. Делятся данные устройства на: — центробежные без эжектора, — самовсасывающие с эжектором.
  • Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее по ключевым техническим характеристикам и условиям монтажа.

ЗИМНИЙ ВАРИАНТ С УСТАНОВКОЙ МЕТАЛЛИЧЕСКОГО КЕССОНА

Кессон – это подземная металлоконструкция (камера), располагающаяся непосредственно над скважиной, приваривается герметично к обсадной трубе, и выполняет несколько функций:

  • Защищает устье скважины от затопления и загрязнения паводковыми водами.
  • Защищает систему от замерзания и даёт возможность эксплуатировать скважину круглогодично, а не только в тёплое время года.
  • Даёт возможность разместить оборудование (аккумуляторный бак, блок управления и кабельно-трубную разводку) непосредственно над скважиной, при отсутствии специального помещения в доме.
  • Обеспечивает удобный доступ к оборудованию для его ревизии, ремонта или сервисного обслуживания.
При обустройстве скважины под ключ крышка горловины кессона выше земли минимум на 5 сантиметров.При зимнем обустройстве скважины горловина кессона дополнительно утепляется.При обустройстве скважины под ключ в кессоне устанавливается все водоподъемное оборудование.

Датчики сухого хода. Схема подключения реле сухого хода.

Датчик сухого хода необходим в системах водоснабжения для защиты насоса от работы без воды. Сухой ход насоса возникает, когда его всасывающий патрубок оказывается выше уровня воды. Такое может случиться при опустошении ёмкости, из которой происходит откачка, или при понижении уровня воды в скважине или колодце. Датчики обнаруживают сухой ход и выключают насос прежде, чем он выйдет из строя.

В электрическую цепь датчики включаются последовательно с насосом и при обнаружении сухого хода размыкают цепь, отключая питание. Принципиальная электрическая схема подключения показана на рисунке.

Электрическая схема подключения датчика сухого хода.

Чтобы обнаружить сухой ход, датчики измеряют одну из трёх величин:

1. Уровень воды там, откуда происходит откачка

2. Давление воды на выходном патрубке насоса

3. Поток воды из выходного патрубка насоса

Поплавковый датчик сухого хода

Датчики сухого хода, измеряющие уровень воды, чаще всего являются поплавковыми датчиками. Их размещают так, чтобы при критически низком уровне воды поплавок оказывался в нижнем положении и тем самым размыкал электрическую цепь.

Поплавковые датчики для защиты от сухого хода.

Реле сухого хода

Датчик сухого хода может использовать реле давления для контроля давления воды на выходном патрубке насоса. Такой датчик может устанавливаться как непосредственно после насоса (как правило в 1 м от его выходного патрубка), так и перед гидроаккумулятором в начале водопроводной системы дома. При использовании скважинных насосов разместить такой датчик сухого хода внутри скважины нельзя, поэтому его ставят уже на поверхности. Суть работы датчика на основе реле давления заключается в том, что при сухом ходе насоса подача воды прекращается, и давление падает. Падение давления воды ниже критического (обычно ниже 0,5 бар) может означать только одно – воды нет. Срабатывает реле сухого хода и насос выключается, едва начав работать всухую.

Реле сухого хода

Подключение реле давления перед насосом – то есть на его всасывающий патрубок – не даст нужного результата, потому что при всасывании насос создаёт разряжение, и давление там будет нулевое, что приведёт к срабатыванию реле сухого хода.

Действие реле сухого хода основано на гибкой мембране, которая под давлением воды искажается, и, благодаря этому, замыкаются контакты. Если давление падает настолько, что мембрана выпрямляется, то контакты размыкаются.

Реле потока

Датчик сухого хода на основе реле потока измеряет поток воды на выходном патрубке, так же как и реле давления. Если при работающем насосе подача воды прекращается, это означает, что насос начал работать вхолостую, и реле потока отключает питание.

«Сухой ход» – это режим работы насоса, во время которого через насос не прокачивается вода. Такой режим – крайне нежелательный и аварийный, он сокращает срок службы насоса. Вода, которую перекачивает насос, является одновременно и смазывающей и охлаждающей жидкостью. Без неё насос перегревается и выходит из строя.

Поплавковый выключатель – это устройство для автоматизации работы насосов в системах водоснабжения и канализации частных домов, суть работы которого заключается в том, что оно включает или выключает насос при определённом уровне воды.

В этой статье будет рассмотрена типичная схема подключения гидроаккумулятора к погружному насосу и системе водоснабжения частного загородного дома. В качестве источника воды может быть скважина или колодец, гидроаккумулятор используется, чтобы обеспечить приемлемый режим включения/выключения насоса.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
