Автоматика для отопления газовыми и электрическими котлами, насосами: виды и особенности эксплуатации

Наиболее частые поломки в блоке управления

Поскольку БУ это целая система, сбой может произойти от любого отклонения составляющей этой системы. Самые распространённые сбои в работе и их причины:

• погасла горелка – в газопровод попал воздух;
• проблемы с нагревом – плохое поступление газа, отсутствие кислорода;
• перегрев котла – замкнуло контакты, длительная работа на высоких температурах, заводской брак датчиков;
• поломка пневматического реле (датчик тяги) – некорректное подключение, поломка вентилятора, неправильная система дымоотвода;
• поломка температурного датчика – некорректное соединение контактов, короткое замыкание, перегрев платы;
• поломка реле давления – низкое давление воды в трубах, дефект контактов в плате.

Большинство этих проблем легко устраняются, даже описаны в инструкции, но некоторые требуют вмешательства специалиста.

Замену датчиков или иных деталей не стоит проводить самостоятельно – это может быть опасно.

Автоматика от разных производителей

Настенный газовый котел

Если говорить о стандартном настенном газовом котле , то он может работать по температуре теплоносителя. К нему может быть подключен комнатный термостат или хронотермостат. Так же существует возможность подключения регулятора протокола openterm (опентерм).

Частным случаем эксплуатации настенных котлов является возможность применения погодозависимой автоматики. За счёт применения датчика наружной температуры, появляются дополнительные переменные, которые позволяют более оперативно выполнять корректировку мощности горелки, температуру подачи, в зависимости от изменяющихся условий снаружи здания.

Автоматика Арбат

Устройства имеют 5 степеней защиты. Присутствует термоэлектрическая защита пламени. Подача газа блокируется при выключении. Модуляционный термостат обеспечит комфорт в применении, а сетчатый фильтр грубой очистки продлит срок эксплуатации.

Некоторые модели оснащены циркуляционным насосом. Устройство распределяет теплоноситель равномерно по системе отопления. А так же есть возможность подключения к внешнему термостату внутри или снаружи помещения.

Автоматика Хонивел (Honeywell)

Фирма Honeywell имеет широкий ряд автоматики для газовых котлов от самых бюджетных (механических) до многофункциональных автоматических систем.

Основные возможности:

• теплоноситель автоматически поддерживает температуру;
• выключение котла при перебоях в подаче газа;
• выключение при отсутствии тяги или при обратной тяге;
• блокировка подачи газа при потухании газовой горелки.

Некоторые модели оснащаются программируемой автоматикой с возможностью задать температурные периоды в зависимости от времени суток, погоды и даже разработать режим нагрева/охлаждения по дням недели. А модели серии Smile управляют сразу несколькими температурными контурами (отопление, вентиляция, «тёплый пол», горячая вода и т.д.).

Автоматика Евросит 630 (Eurosit 630)

Газовый клапан Евросит является одним из самых используемых. Его можно встретить как на отечественных, так и на импортных котлах. Основные плюсы: многофункциональность регулятора подачи газа, модуляционный термостат и функция полного модуляционного включения основной горелки. Работает как от баллонов со сжиженным топливом, так и от газгольдера, без использования электричества. Используется в разных видах газопотребляющего оборудования, требующих точного температурного регулирования.

Основные принципы работы автоматики Евросит 630.

Розжиг запальной горелки.

1. Проверьте, чтобы положение ручки соответствовало значку «выключено».
2. Переведите ручку управления в положение «звёздочка».
3. Удерживайте ручку управления нажатой несколько секунд. После отпустите и убедитесь, во включении запальной горелки. Если запальная горелка гаснет — повторите пункт 3.

Выбор температуры.

С помощью ручки управления установите температуру. Газ начнёт поступать в основную горелку, где произойдёт розжиг с помощью запальной горелки.

Модуляция мощности.

Термостатическая система регулирует поток газа и давление газа в основной горелке в зависимости от датчика капилляра системы. Чем более холодный датчик — тем больше мощность и наоборот. На графике схематично изображено, как меняется мощность от максимальной до минимальной и далее, до полного отключения горелки.

Дежурная позиция.

Переведите ручку управления с установленной температуры до «звёздочки».  Главная горелка погаснет, а запальная горелка остаётся зажжённой.

Выключение.

Установите ручку в положение «выключено». Произойдёт полное закрытие клапана, но магнит термоэлектрической защиты остаётся временно активирован до момента охлаждения датчика термопары. В течение этого промежутка времени механически предотвращается повторный пуск термоэлектрической системы. Функция называется «интерлог». Она обеспечивает вентиляцию топочной камеры перед следующим пуском горелки.

Читайте так же:

Как устроен газовый котел

Принцип работы газового котла отопления в самых общих чертах можно описать следующим образом: тепло, образующееся за счет сгорания газа, передается жидкости, которая затем перемещается по системе отопления, нагревая помещение.

Схема любого газового отопительного устройства обычно предусматривает наличие нескольких основных узлов:

• Горелка;
• Теплообменник;
• Расширительный бак;
• Газовый клапан;
• Система автоматики.

Специфика двухконтурного котла часто предполагает некоторые особенности его внутреннего устройства. Так, например, многие модели оснащаются двумя теплообменниками, каждый из которых отвечает за подогрев «своего» участка. Кроме того, двухконтурный агрегат всегда имеет специальный трехходовой клапан, который переключает его режимы работы (с отопления на горячее водоснабжение и наоборот).

Горелка

Это прямоугольная конструкция с расположенными в определенном порядке отверстиями, через которые подается газ от расположенных снизу форсунок. В зависимости от типа и производительности, газовый котел может оснащаться двумя видами горелок:

• Атмосферные. Газ подается в камеру сгорания исключительно за счет давления в магистрали. Такая горелка работает практически бесшумно и стоит дешевле, поэтому применяется чаще, но ее КПД обычно не превышает 90%;
• Наддувные. Принцип ее работы иной — воздух подается в камеру сгорания при помощи вентилятора. Обычно такие горелки не встраиваются внутрь газового тракта, а устанавливаются при помощи специального внешнего подключения. Их основные преимущества — более высокий КПД и устойчивая работа при нестабильной подаче газа.

По возможности регулировки мощности горелки делятся на три класса:

• Одноступенчатые — пламя всегда горит одинаково. Понятно, что это негативно сказывается как на сроке службы, так и на экономичности приборва;
• Двухступенчатые. Такие горелки немного лучше. Они позволяют использовать агрегат в двух режимах: 50 и 100% мощности;
• Модулируемые. Здесь встроена плавная схема регулировки мощности в широких пределах. Газовый котел с такой горелкой будет максимально экономичным и прослужит дольше других.

Теплообменник

Как мы уже отмечали, двухконтурный котел может использовать один или два теплообменника.

Схема с двумя теплообменниками предполагает монтаж первичного устройства в виде медных труб с пластинчатым оребрением непосредственно над горелкой. Такой конструктивный принцип позволяет передавать тепло газового пламени непосредственно теплоносителю с максимальной эффективностью. Вторичный теплообменник обычно выполняется в виде набора тонких металлических пластин, проходя через которые проточная вода нагревается от горячего теплоносителя.

Если же в котле отопления используется единый теплообменник, то он называется битермическим и представляет собой конструкцию из двух соосных труб. По внутренней трубе проходит сантехническая вода, а внешняя поверхность нагревает теплоноситель.

Преимущества подключения двух теплообменников для двухконтурного котла достаточно очевидны:

• При выходе из строя вторичного теплообменника газовый котел продолжает работать в режиме отопления;
• Первичный теплообменник не подвергается избыточной коррозии из-за постоянно меняющегося состава циркулирующей жидкости;
• Монтаж вторичного теплообменника при выходе его из строя значительно проще и дешевле, чем замена битермического целиком.

Расширительный бак

При нагревании теплоносителя происходит его расширение и увеличение объема. Ввиду этого схема отопления должна предусматривать специальную емкость, в которую будут отводиться излишки жидкости. Обычно требуемый размер бачка можно оценить как 10% от всего объема теплоносителя в системе. Иногда может возникнуть ситуация, когда встроенного бачка не хватит, и потребуется монтаж внешнего.

Газовый клапан

Наличие газового клапана – обязательное условие для подключения системы к магистральному газу. Он регулирует степень подачи топлива, а управляет им схема автоматики. В случае каких-либо поломок подача газа в двухконтурный котел сразу же отключается.

Система автоматики

Схема автоматического регулирования режимов работы двухконтурного теплового агрегата представляет собой набор датчиков, которые анализируют состояние узлов и мест подключения к входным и выходным трассам, и исполнительного устройства, вырабатывающего необходимые сигналы управления:

• Датчики температуры (по их показаниям регулируется модулируемая горелка);
• Датчики газового блока — контролируют давление в топливной магистрали;
• Датчики электроснабжения — включают и выключают котел при перебоях с электричеством.
• Средства самодиагностики.

Подключение электрокотла к щитку

Монтаж щитка рекомендуется доверить мастеру. Металлического щита, трехфазного ввода для работы отопительного устройства мало. Нужно заземлить электрический прибор. К электрическому щитку нужно подвести отдельный земляной провод. Подключение к электрокотлу выполняется через щиток.

Подключение к щитку

Рекомендации по подключению:

• обеспечить надежность заземления, чтобы исключить пробивание электрического тока на корпус;
• подключать потребитель высокой мощности нужно непосредственно от ввода тока в дом. Прерывать цепь можно только автоматом, отключающим электрокотел при неисправности;
• кабель подбирается в соответствии с номинальной нагрузкой котла;
• запорная арматура, которую принято использовать в случае подключения с другими видами котельного оборудования, должна выключать агрегат с общего контура отопления. Это понадобиться при выполнении технического обслуживания или ремонта электрокотла.

Сделать электрокотел можно самостоятельно. Может справиться любой мужчина. Но подключать отопительный агрегат, выполнять настройку не стоит. Лучше поручить работу мастеру. Чтобы избежать коллизий по причине неправильной установки прибора. В противном случае, агрегат будет работать неэффективно, сломается.

Автоматика для электрокотла:

Средняя оценка

оценок более 0

Поделиться ссылкой

Купить готовый или сделать электрический котел своими руками

Для того, чтобы определиться с выбором купить готовый или сделать котел самому, необходимо немного разобраться в том, действительно ли вам подойдет тот тип котла, который вы выбрали. Имея желание, соорудить любой тип котла не составит особого труда.

В электрическом котле главным элементом является емкость, внутри которой закреплен нагреватель

Основные виды отопительных котлов:

1. Газовые. Изготавливать самостоятельно данный вид котлов не рекомендуется, потому как к газовым приборам предъявляются специфические требования, которые в домашних условиях невозможно осуществить.
2. Электрические. Довольно неприхотливы, как в эксплуатации, так и в их конструкции. Такой котел, благодаря невысоким требованиям к монтажу и безопасности, вполне можно соорудить у себя дома.
3. Жидкотопливные. Конструктивно простые приспособления. Однако, есть сложность в регулировке и стоимости форсунок, которые подают в камеру сгорания топливо. Следует несколько раз подумать, прежде чем покупать или самому сооружать такой котел.
4. Твердотопливные. Имеют на рынке очень высокий спрос, благодаря своей универсальности, ведь их можно использовать практически в любых условиях и на любых объектах, от частных до коммерческих и промышленных. Неприхотливы и просты в конструкции и обслуживании.

Немаловажную роль играет материал из которого будет состоять ваша отопительная система. Наиболее долговечным материалом считается нержавеющая жаростойкая сталь. Но она же является и самым дорогим материалом, поскольку ее обработка требует специальной аппаратуры. Чугун дешевле нержавейки, однако так же сложен в обработке. Обычно для изготовления котлов используют листовую сталь, толщиной от 4 мм. Такой материал имеет отличные характеристики по долговечности и надежности, а также поддается обработке в домашних условиях, без специального технологического оборудования.

Разновидность котлов — напольные и настенные

Основное преимущество настенного газового котла— это его цена, которая по сравнению с напольным оборудованием, намного ниже. Его дополнительное преимущество — простота установки, за счет чего стоимость монтажа ниже. Нельзя упускать из виду и способность вписаться в любой интерьер дома. В дополнение ко всему можно отметить и компактность газового настенного котла.

Что касается напольного газового оборудования, то среди преимуществ такого рода котлов можно, в первую очередь, отметить большую мощность. Используя напольный газовый котел можно обогреть загородный дом, или же достаточно большое здание.

Среди отличий двух видов газовых котлов находиться не только конструктивная составляющая, но и некоторые технические параметры.

• Напольный котел более долговечен в эксплуатации за счет того, что в некоторых его конструкциях теплообменник сделан из чугуна, а чугун, как известно, толще и намного меньше подвержен коррозии. Более легкие, стальные котлы больше подвержены повреждениям при транспортировке, что заметно сказывается на их работе.
• Напольный котел оснащен несколькими видами горелок. Наиболее предпочтительнее атмосферные горелки, так как котлы, оснащенные именно ими, дешевле, более простые по конструкции и практически бесшумны. Вентиляторные (наддувные, сменные, навесные) горелки, которыми оснащен газовый котел, дают большую мощность, до нескольких тысяч кВт, но и более дорогие по цене.

В общее различие между настенными и напольными газовыми котлами можно отнести еще один, но немаловажный параметр. Настенное оборудование требует подключение к электроэнергии, а напольные котлы, как были, так и останутся традиционными, автономными видами оборудования для обогрева дома. Не меняясь кардинально со временем, они только улучшают свои технические характеристики, которые добавляют им мощности, но в то же время, и экономичности.

Ремонт автоматики газового котла

Если автоматика котла покупалась совместно с котлом, она настроена на заводе-изготовителе, то ее работа проходит весьма надежно в течении всего срока, заявленного производителем оборудования.

Проблемы больше случаются на европейском оборудовании, которые вызваны нестабильностью работы российских инженерных систем. Наиболее частые поломки случаются в запальнике, клапане-отсекателе, электронной плате и датчиках температуры.

Что можно сделать самому

Если автоматика безопасности вместе с котлом находится на гарантийном обслуживании, то лучше при любой поломке обращаться в сервисный центр.

Многие производители стран ЕС требуют постановку оборудование на обслуживание только через фирменные центры и даже после окончания гарантийного обслуживания. В этих ситуациях самостоятельный ремонт выполнять не рекомендуется. Также недопустимо самостоятельно менять электронные платы управления.

Основные неисправности и их ремонт

Неисправности автоматики газовых котлов, которые наиболее часто встречаются на практике, составленные по отзывам пользователей и специалистов в области обслуживания и ремонта бытовых котлов.

Причины возникновения неисправности:

1. Не зажигается факел на запальнике, засор жиклера либо газового фильтра, прочистить от грязи и продуть.
2. Дефект газового клапана, если он на гарантии предпочтительнее поменять на новый в сервисном центре.
3. Нет контакта кабеля с датчиком тяги, отключается кабель и прочищаются контакты.
4. Не работает датчик тяги, при закороченных контактах и отключенном кабеле, факел не гаснет, требуется замена на новый.
5. Термопара дает -ЭДС меньше 0,3 mV, требуется замена термопары.

Автоматизация котлов сегодня является не прихотью владельца, а требованием норм по безопасной эксплуатации таких агрегатов. Она достигается применением разнообразных средств управления и защиты: механические, гидравлические пневматические, электронные и компьютерные, которые часто сочетаются между собой в зависимости от уровня автоматики и ее стоимости.

Использование автоматических систем в работе котла повышает их безопасность и обеспечивает наиболее энергоэффективные режимы работы.

Монтаж изготовленного котла

Перед тем, как произвести установку котла, требуется выбрать для него максимально подходящее место. Оно должно позволять правильно и легко производить следующие манипуляции:

1. Разводка необходимых труб системы отопления.
2. Удобно осуществлять подключение.
3. Контролировать процесс работы.
4. Обслуживать и производить ремонтные работы при необходимости.

Для достижения подобной цели, необходимо предварительно составить подробную схему размещения радиатора и разводки всех труб, принадлежащих к системе отопления

Кроме того, очень важно подобрать оптимальный вариант для расположения изготовленного котла. Как правило, подобное оборудование имеет компактные размеры, потому их можно поставить на первом этаже жилого дома, многие производят установку в подвале

Специалисты рекомендуют ТЭНовые котлы крепить на стене посредством применения специальных дюбелей. Если речь идет об электродных котлах, их требуется устанавливать на трубах отопительной системы, также можно произвести их закрепление к стене посредством применения хомутов. Индукционные котлы по причине их большого веса рекомендуется монтировать на полу, строго в вертикальном положении.

Процесс подключения выполненного своими руками электрокотла производится строго к отдельному автомату, который расположен в электрическом щитке и к заземляющему контуру. Щиток должен быть рассчитан на самые высокие показатели мощности котла, а проверку качества заземляющего контура желательно доверить специалисту.

Произвести качественный электрокотел своими руками и сэкономить материальные средства достаточно просто. Все что требуется, просто подойти максимально ответственно к процессу его сборки

Качество проведенных работ очень важно, так как процесс работы котла основан на циркуляции воды, которая при наличии проблем может дать течь. Это автоматически приведет к серьезным тратам материальных средств. Ответственный подход к выполнению электрического котла приведет к тому, что работать он будет максимально долго и эффективно

Ответственный подход к выполнению электрического котла приведет к тому, что работать он будет максимально долго и эффективно.

Особенности и принцип работы автоматики котла на газе

Стабильная работа газового котла, зависит от многих факторов: стабильного давления, своевременной подачи и отключения газа, розжига и контроля наличия пламени. Принцип работы автоматики, заключается в обеспечении контроля над всеми данными параметрами и необходим для устойчивой работы бытовых газовых котлов.

Первые регуляторы, имели простую конструкцию и следили за тем, чтобы не произошла утечка газа по причине затухания пламени. В некоторых моделях котлов, запальник отсутствовал, выполнялся ручной розжиг основной горелки на минимальной мощности. Осуществлялась регулировка подачи газа, в трех режимах.

Современная автоматика для газовых котлов отопления, имеет улучшенный функционал и обеспечивает полную безопасность эксплуатации.

Автоматика имеет конструкцию и принцип работы, обеспечивающие возможность взаимозаменяемости. В большинстве случаев, в котле можно поменять механический регулятор на электронный.

Механическая и электронная автоматика

Существует два основных типа автоматики, регулирующей работу котла. По своей конструкции, принято различать механические и электронные регуляторы.

У каждого типа контроллера есть свои особенности, отражающиеся на принципе их работы:

Механическая автоматика бытовых газовых котлов – принцип работы основан на использовании электрического потенциала термопары. Устройство представляет собой два металлических стержня, из металлов разной плотности, спаянных между собой в нескольких местах.При нагревании, возникает низкопотенциальное напряжение, воздействующее на механический клапан подачи газа и удерживающее его в открытом положении. При остывании, перестает вырабатываться электричество и происходит обратный процесс, приводящий к закрытию газового клапана.В конструкции, также используется терморегулятор, устанавливаемый в водяной контур отопления. Внутри прибора, имеется металлический стержень (инваровый). Под воздействием температуры, внутренняя полоска металла удлиняется или укорачивается, открывая или прикрывая клапан, регулирующий подачу газа на горелку.

Электронная автоматика – имеет сложную конструкцию. Помимо основных задач, включения отключения газовой горелки и регулировки интенсивности нагрева теплоносителя, обеспечивает безопасность работы и другие функции.Современные котлы пятого поколения, оснащаются встроенной погодозависимой автоматикой или отдельным программатором, способным в автоматическом режиме контролировать работу в течение недели. Управление осуществляется микропроцессором.Принцип работы основан на использовании электромагнитного клапана и является энергозависимым, поэтому, при скачках напряжения в сети или отсутствия электричества, работа газового оборудования становится невозможной.

Для газового котла лучше выбрать автоматику электронного типа. Чтобы предотвратить отключение работы при перепадах напряжения и выключении электричества, устанавливают источник бесперебойного питания и стабилизатор.

Энергозависимая и энергонезависимая автоматика

Принцип работы энергонезависимой автоматики существенно отличается от энергозависимых устройств. Основные отличия заключаются в следующем:

Энергонезависимая механическая автоматика – работает, используя для регулировки физические законы. Подачу газа, открывает термопара, продуцирующая при нагреве низкопотенциальную электроэнергию, равную 40-60 мВт. Напряжение удерживает шток газового клапана в отрытом положении.Регулировка интенсивности нагрева осуществляется посредством термического расширения внутреннего стержня, расположенного в полости термодатчика.

Энергозависимая электронная автоматика – в данном случае, работой управляет микропроцессорный чип. В конструкции котла и водяном контуре, установлены датчики, считывающие информацию о рабочих параметрах: давлении газа, температуре теплоносителя, интенсивности притока воздуха и характеристиках тяги.После обработки полученной информации, микропроцессорный чип дает сигналы на срабатывание газовых клапанов, вентиляторов и другой запорной и регулирующей арматуры.

Единственный недостаток электронного контролера – это зависимость автоматики от энергопотребления. Микропроцессор автоматически приспосабливается к фактическим условиям работы, подбирает оптимальный режим нагрева и обеспечивает безопасность.

Электронная автоматика, подключенная к комнатным термостатам, экономит до 30% газа, по сравнению с котлами, работающими с механическими блоками управления.

Конструктивные особенности

Отопительный котел двухконтурного типа отличается простым устройством, хотя и выполняет функцию мини-котельной. Оба его контура могут работать как по отдельности, так и в паре, обогревая дом и обеспечивая горячей водой одновременно. Рассматриваемое оборудование состоит из следующих составляющих:

• теплообменника;
• бойлера;
• нагревательных элементов;
• расширительного бака;
• циркуляционного насоса;
• воздухоотводчика;
• предохранительного клапана;
• автоматики;
• блока управления.

Электрические двухконтурныеотличаются от одноконтурных моделей присутствием в конструкции встроенного бойлера.

По внешнему виду и основным конструктивным особенностям модели электрокотлов могут быть:

• настенными – компактными и сравнительно легкими;
• напольными – массивными, с высоким показателем мощности (более 60кВт).

Как видно из названия, отопительное оборудование первой группы монтируют на стенах или на специально установленных металлических каркасах. Вторую группу котлов располагают непосредственно на полу в специально отведенном месте. Следует отметить, что современные электрокотлы достаточно эстетичны и никоим образом не смогут испортить интерьер помещения.

По способу нагрева можно подразделить на три группы:

• ТЭНовые – высоконадежные, имеющие внутри емкости один или несколько нагревательных элементов в виде металлической трубки;
• электродные (или ионные)– прогревающие теплоноситель в процессе прохождения сквозь жидкую среду переменного тока. Они имеют возможность самостоятельного отключения при коротком замыкании, максимальном повышении температуры и уменьшении объема воды до критического показателя;
• индукционные – функционирующие благодаря катушкам индуктивности. Относятся к энергосберегающим устройствам.

Первый вариант относится к косвенному нагреву теплоносителя, а второй рассматривается как прямой нагрев.

По мощности электрические котлы, предназначенные для отопительных нужд, могут быть:

• однофазными (до 12кВт);
• трехфазными (более 12кВт).

Подбирать мощность рекомендуется при помощи специалистов, так как только они способны сделать грамотный расчет. Метод выбора котла по площади дома является неверным, так как кроме этого параметра учитывается и целый ряд других (толщина стен, количество проемов, ориентация по сторонам света и т.д.).

Как правило, бытовые отопительные агрегаты работают от сети 220В.

Принцип работы электрокотлов

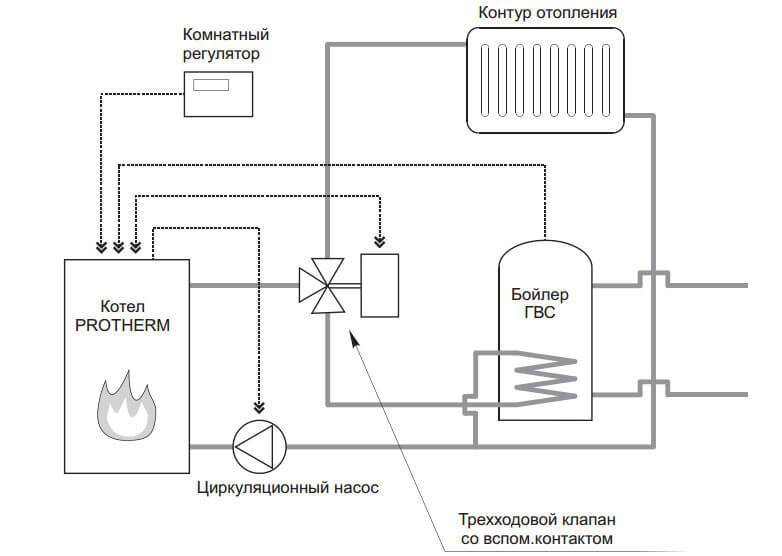

Схема обвязки котла отопления.

Электрокотел можно подключить везде, он нормально работает там, где есть электропитание, для него не нужно закупать и хранить топливо или обустраивать специальное помещение. Достаточно просто подключиться к электросети и вывести трубопровод. Для многих людей такие котлы стали незаменимым помощником. Благодаря компактным размерам электродный котел можно установить даже в очень маленьком помещении, при этом современный дизайн оборудования позволит органично вписать его в любой интерьер. Базовая комплектация включает расширительный бак, нагревательный элемент, элементы для регулирования и управления работой теплогенератора.

Принцип работы оборудования предельно прост: в расширительный бак подается теплоноситель, который нагревается за счет электроэнергии и далее распространяется по радиаторам и трубам. Отопительные электрокотлы отличаются высоким КПД, который зачастую достигает 100%, простота в эксплуатации, доступная стоимость агрегатов, бесшумная работа, безопасность и экологичность тоже являются неоспоримыми преимуществами такого отопительного оборудования. Конечно, помимо преимуществ, отопительные котлы, работающие от электроэнергии, имеют и определенные недостатки, которые связаны по большому счету с отечественной организацией электрической системы. Нужно обязательно помнить и о стоимости электроэнергии, которая все время увеличивается, о нередких перебоях в подаче электричества, скачках напряжения, которые отрицательно воздействуют на функциональную часть оборудования и на срок его эксплуатации.

Электрокотлы для отопления наделены стильным и современным дизайном, простотой в обслуживании и ступенчатым включением мощности. Оборудование может быть подключено в каскад для создания мощной установки. Электрокотел: преимущества и недостатки

Схема устройства электрокотла.

Как и любое другое оборудование, электрокотел имеет свои преимущества и недостатки. Среди неоспоримых преимуществ можно выделить, прежде всего, компактность. Это оборудование действительно очень компактно и практически незаметно в общей конструкции системы. Такие котлы отличаются низкой стоимостью, имеют плавный выход на номинальную мощность и, помимо всего прочего, особенность их работы исключает возможность возникновения аварийной ситуации при утечке воды. В случае если в системе вдруг исчезнет вода, то оборудование попросту не будет работать.

Среди недостатков можно выделить следующие моменты:

• необходимость водоподготовки. Оборудование будет эффективно работать только при обеспечении определенных значений удельного сопротивления воды, которые очень часто невозможно самостоятельно измерить и привести в соответствие с нормами;
• обеспечение оптимальной циркуляции теплоносителя. При условии слабой циркуляции вода в электрокотле может закипать. В случае слишком быстрой принудительной циркуляции оборудование может не запуститься;
• в качестве теплоносителя нельзя использовать незамерзающие жидкости.

Таким образом, ознакомившись с принципом работы электрокотла, каждый сделает для себя выводы: покупать его или нет.

Методика управления погодозависимой автоматикой

Управление отоплением на основании показаний датчиков температуры только внутри дома означает большую инерционность. При резком похолодании, особенно при качественной теплоизоляции, снижение температуры в доме произойдет с заметной задержкой. Когда автоматическая система управления отреагирует, ей придется запускать котел на максимальной мощности, чтобы скомпенсировать падение температуры. При потеплении будет наблюдаться обратный эффект- котел будет выведен на режим малой мощности с запозданием, а в доме наступит жара.

Погодозависимая автоматика управляет работой системы отопления с учетом показаний четырех датчиков. Это позволяет достичь существенной (до 20%) экономии энергоресурсов за счет заблаговременного плавного изменения температурного режима. При этом практически полностью исключаются:

• работа котла в режиме максимальной мощности;
• вредные выбросы в атмосферу на этом режиме;
• заметные перепады температуры в доме;
• неоправданный перерасход топлива при похолодании или потеплении.

Эффективность работы такой системы управления отоплением сильно зависит от выбора т.н. эталонной комнаты, в которой будет установлен внутренний датчик. Если установить его, например, в гостиной, то во время приема гостей, да еще если хозяин решит растопить камин, температура в помещении (и на датчике) резко возрастет. Система воспримет это как управляющий сигнал и снизит мощность котла. А в это время на улице может ударить мороз, в результате чего во всем доме похолодает.

Далее, если гостям станет жарко, они решат открыть окно и проветрить комнату, система воспримет это как сигнал к выведению котла на большую мощность. В комнате станет тепло, а во всем доме – слишком жарко.

Во избежание подобных ситуаций следует тщательно выбирать место для монтажа внутреннего датчика.

Для погодозависимой автоматики для системы отопления нужно правильно подобрать место

При использовании метода прямого контроля инерционность системы чрезвычайно мала, и она мгновенно реагирует на изменение температурного режима коррекцией мощности бойлера. Это не всегда удобно, и поэтому в работу системы вводят дополнительную задержку, чтобы сглаживать эффект от незапланированных кратковременных перепадов внутренних температур.

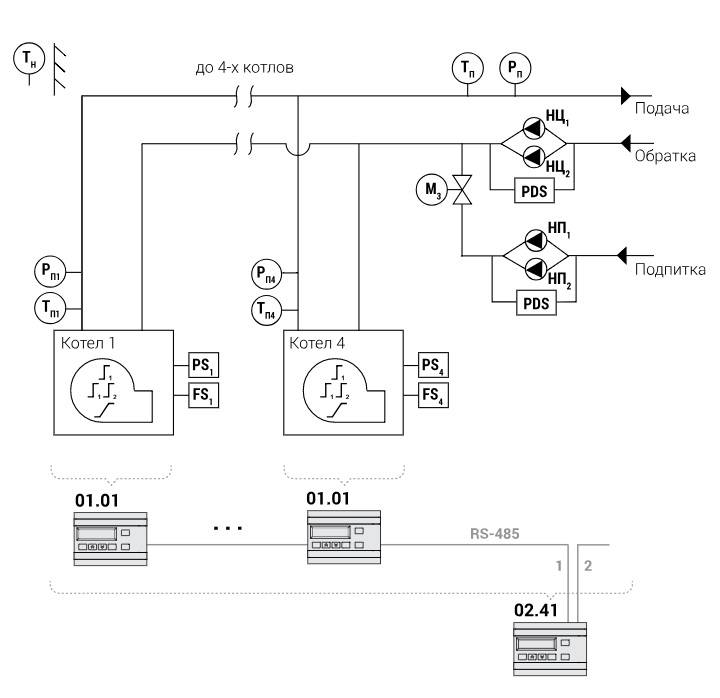

Управление контроллером осуществляется либо кнопками с его панели, либо с помощью сенсорного дисплея. Современные системы имеют выход в сеть Интернет, ими можно управлять с планшета или смартфона с помощью мобильного приложения. Доступ возможен как из самого дома, так и из дальней поездки. Владелец может изменить алгоритм работы системы, выбрать другую базовую кривую, задать другие базовые значения для внутренней температуры или изменить такую температуру для отдельно взятого помещения.
