Маркировка автоматов АВВ
В электрических цепях широко применяются автоматические выключатели от производителя АВВ. Данные приборы выпускаются несколькими сериями, которые, в свою очередь, имеют большое количество разновидностей. Для маркировки каждой из них используется код, состоящий из буквенных и цифровых символов. Все они соответствуют определенным техническим характеристикам конкретного устройства.
После символа АВВ наносится маркировка кода, обозначающего серию изделия. Это может быть S200, S280, S800 и другие. Каждая серия имеет свои характерные особенности в вопросах эксплуатации. Например, в серии S200 существует облегченный вариант SH200. Возле буквенного обозначения в некоторых случаях наносятся дополнительные символы, соответствующие токам отсечки: М = 10кА, Р = 15 кА и т.д. Если такие буквы отсутствуют, то по умолчанию ток отсечки составляет 6кА. Автоматы АВВ производятся в однополюсных, двухполюсных, трехполюсных и четырехполюсных вариантах. В связи с этим последняя цифра в маркировке будет меняться: прибор с двумя полюсами – S202, с тремя полюсами – S203.
Существуют буквенные индексы, обозначающие специальные возможности автоматических выключателей. Каждый из таких символов означает следующее:
- В – указывает на возможность работы автомата в цепях с активными нагрузками.
- С – автомат может защищать электродвигатели от индуктивных нагрузок.
- D – защита нагрузок, имеющих увеличенные пусковые токи. Данные приборы используются при запуске электродвигателей с короткозамкнутым ротором, когда пиковые нагрузки не превышают максимально допустимых значений.
- К – применяются на линиях с активными индуктивными нагрузками.
- Z – защита линий с полупроводниками при отсутствии скачков напряжения, вызывающих пробой.
Например, маркировка АВВ S804C означает, что автоматический выключатель АВВ серии 800 имеет 4 полюса и предназначен для использования в цепях с индуктивными нагрузками – электродвигателями.
Перед покупкой автомата АВВ нужно заранее определить оборудование, подлежащее защите. Наиболее важным параметром считается ток отсечки, который будет разным для каждого устройства.
Читайте далее:

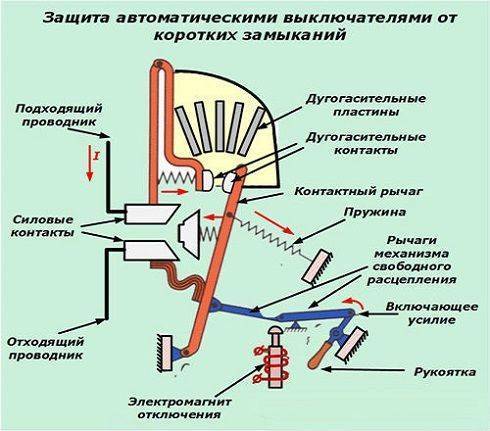

Применение и устройство выключателей
Автоматы серии ВА используются не только в жилищном строительстве, но и на заводах, электростанциях, шахтах и других промышленных объектах. Основные элементы и блоки защитного устройства:
- корпус с маркировкой и указателем направлений включения;
- рукоятка управления;
- контакты из сплава, включающего серебро;
- зажимы с насечкой для закрепления внешних проводов;
- катушка электромагнитного расцепителя и его биметаллическая пластина;
- камера для гашения электрической дуги;
- основа монтажная с замком под рейку.
Принцип действия: от перегрузки в сети деталь из двойного металла изгибается и воздействует на рычаг свободного расцепления — защита срабатывает. Когда случается короткое замыкание, многократно возрастающий ток в катушке сдвигает сердечник, и цепь размыкается. В обоих случаях на контактах возникает электрическая дуга — именно для неё и предусмотрена в конструкции автомата дугогасительная камера.
Очевидно, что при одновременном включении стиральной машины, обогревателя и утюга произойдёт перегрузка и сработает защита, отключая всю квартирную цепь с приборами от питающей электросети. Для рассредоточения мощности проводку в помещениях делят на две или три группы с подключением каждой из них к своему автомату с определённым номиналом тока.

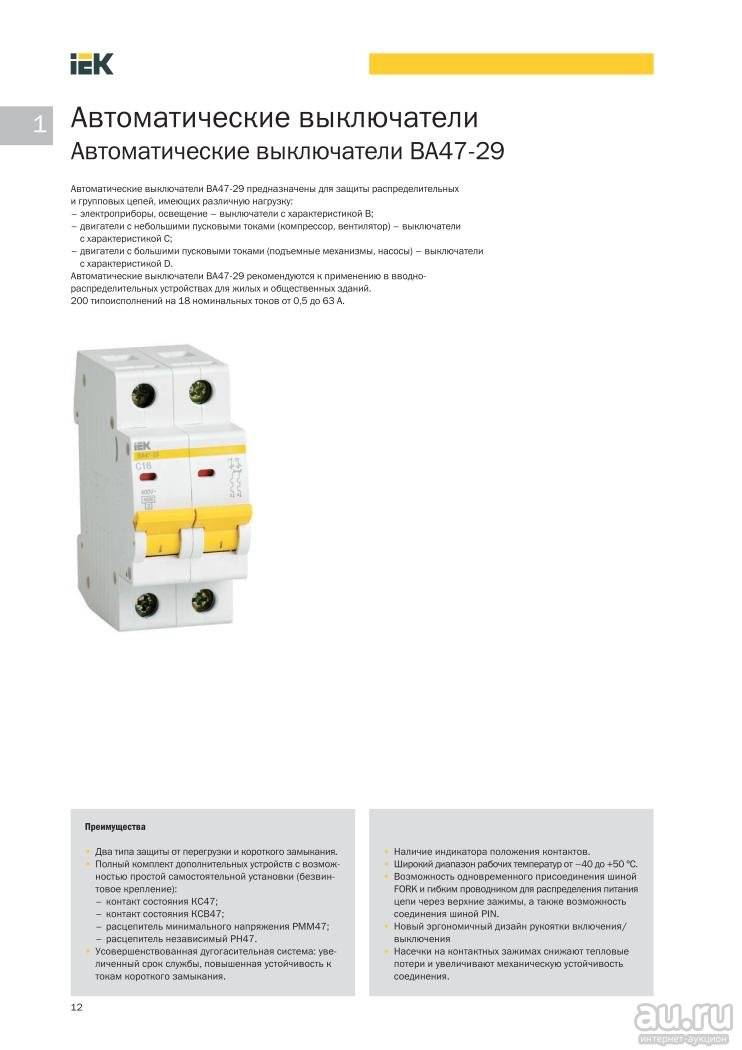

Технические характеристики автоматического выключателя
ВА 47-29, являясь предохранительным устройством для аварийного отключения нагрузки от цепей питания, рассчитывается в первую очередь на максимальный ток срабатывания или ток расцепления. Это то значение, при котором происходит срабатывание системы безопасности. Для этой марки выключателя I расцепления составит 255% от номинального. При этом время отключения займет 1 с.
Кроме номинального тока, при превышении которого происходит автоматическое отключение, имеется такой параметр, как количество циклов включения-отключения. Но этот показатель установлен отдельно для электрической износоустойчивости и для механической. В первом случае он способен стабильно срабатывать 6000 циклов.
Автомат рассчитан на работы с переменным напряжением до 400 В и постоянным до 48 В при том же значении токов отключения. А что касается количества контактных групп, то автомат может быть одинарным, спаренным, тройным и с 4 контактными парами. Соответственно, его можно применять в трехфазных и однофазных цепях питания.
Конструкция выключателя имеет невысокую защиту от внешних факторов, в частности, пыли и влаги – IP 20. Поэтому он должен быть монтирован в закрытых электрораспределительных шкафах.
Конструкционные особенности
Оборудование изготавливается с учетом следующих особенностей:
- Конструкция, с помощью которой регулируется уставка теплового расцепителя, работает посредством вкручивания регулировочного винта в основание устройства, благодаря чему исключается риск случайного изменения параметров в процессе эксплуатации автоматического выключателя.
- Контакты покрываются особым материалом, содержащим серебро.
- Автоматические выключатели ВА 47-49 отличаются пониженными потерями между зажимами и проводником.
- Все подвижные контакты, находящиеся внутри устройства, покрыты особым серебряным покрытием для обеспечения максимального срока службы и надежной работы.
- В автомате используется быстродействующая система расцепления контактов, которая исключает достижение током пиковых значений при возникновении короткого замыкания.
- К устройству могут подключаться провода, имеющие диаметр до 20 мм.
- Оборудование рассчитано на более 6000 циклов вкл-выкл.
При этом автомат может устанавливаться произвольно в любом месте.
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
|---|---|---|---|---|---|
| 1,5 кв. мм | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 кв. мм | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 кв.мм | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 кв.мм | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 кв. мм | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Маркировка
- Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
- Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
- Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
- Кривая B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
- Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
- Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
- Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Описание
По своим характеристикам ВА 47-29 является быстродействующим расцепителем, который обеспечит моментальное отключение цепей, в которых возникло несанкционированное превышение тока. Устройство может быть использовано в целях с различным типом нагрузки, одинаково качественно и оперативно отключая ее от питания.
От типа нагрузки зависит скорость выключения, которая выражается буквенным обозначением А, В, С:
- Для нагрузок типа освещения, паяльник оборудование и прочие электроприборы с небольшим током потребления коммутируются через выключатели с индексом В.
- Для управления двигателями с невысоким током потребления применяются автоматы категории С.
- Управление нагрузками с большими токами осуществляется при помощи выключателей с индексом D .
Приемлемые характеристики ВА 47-29 сделали возможным применение их в бытовой сфере для коммутации нагрузок общего назначения: освещения, систем вентиляции, различные бытовые приборы. От индекса зависит цена устройства. ВА 47-29 с более крутой характеристикой имеют большую цену. Самыми дешевыми являются компоненты с буквой D.
Мастерам на все руки будет интересна статья о характеристиках и схеме подключения тиристора КУ202Н.
Характеристики транспортной упаковки
| Артикул | Количество в транспортной коробке | Штрихкод на транспортную коробку | Вес брутто транспортный, кг |
|---|---|---|---|
| Е0301-0085 | упак (12 шт) | 4650055238406 | 1.25 |
| Е0301-0085 | упак (120 шт) | 14650055238403 | 12.5 |
| Е0301-0086 | упак (12 шт) | 4650055238413 | 1.25 |
| Е0301-0086 | упак (120 шт) | 14650055238410 | 12.5 |
| Е0301-0087 | упак (12 шт) | 4650055238420 | 1.25 |
| Е0301-0087 | упак (120 шт) | 14650055238427 | 12.5 |
| Е0301-0088 | упак (12 шт) | 4650055238437 | 1.25 |
| Е0301-0088 | упак (120 шт) | 14650055238434 | 12.5 |
| Е0301-0089 | упак (12 шт) | 4650055238444 | 1.25 |
| Е0301-0089 | упак (120 шт) | 14650055238441 | 12.5 |
| Е0301-0105 | упак (12 шт) | 4680021527814 | 1.25 |
| Е0301-0105 | упак (120 шт) | 14680021527132 | 12.5 |
| Е0301-0106 | упак (12 шт) | 4680021527821 | 1.25 |
| Е0301-0106 | упак (120 шт) | 14680021527149 | 12.5 |
| Е0301-0107 | упак (12 шт) | 4680021527838 | 1.25 |
| Е0301-0107 | упак (120 шт) | 14680021527835 | 12.5 |
| Е0301-0108 | упак (12 шт) | 4680021527845 | 1.25 |
| Е0301-0108 | упак (120 шт) | 14680021527842 | 12.5 |
| Е0301-0090 | упак (12 шт) | 4650055238451 | 1.25 |
| Е0301-0090 | упак (120 шт) | 14650055238458 | 12.5 |
| Е0301-0109 | упак (12 шт) | 4680021527852 | 1.25 |
| Е0301-0109 | упак (120 шт) | 14680021527859 | 12.5 |
| Е0301-0110 | упак (12 шт) | 4680021527869 | 1.25 |
| Е0301-0110 | упак (120 шт) | 14680021527866 | 12.5 |
| Е0301-0111 | упак (12 шт) | 4680021527876 | 1.25 |
| Е0301-0111 | упак (120 шт) | 14680021527873 | 12.5 |
| Е0301-0091 | упак (6 шт) | 4650055238468 | 1.25 |
| Е0301-0091 | упак (60 шт) | 14650055238465 | 12.5 |
| Е0301-0112 | упак (6 шт) | 4680021527883 | 1.25 |
| Е0301-0112 | упак (60 шт) | 14680021527880 | 12.5 |
| Е0301-0113 | упак (6 шт) | 4680021527890 | 1.25 |
| Е0301-0113 | упак (60 шт) | 14680021527897 | 12.5 |
| Е0301-0092 | упак (6 шт) | 4650055238475 | 1.25 |
| Е0301-0092 | упак (60 шт) | 14650055238472 | 12.5 |
| Е0301-0093 | упак (6 шт) | 4650055238482 | 1.25 |
| Е0301-0093 | упак (60 шт) | 14650055238489 | 12.5 |
| Е0301-0114 | упак (6 шт) | 4680021527906 | 1.25 |
| Е0301-0114 | упак (60 шт) | 14680021527903 | 12.5 |
| Е0301-0094 | упак (6 шт) | 4650055238499 | 1.25 |
| Е0301-0094 | упак (60 шт) | 14650055238496 | 12.5 |
| Е0301-0115 | упак (6 шт) | 4680021527913 | 1.25 |
| Е0301-0115 | упак (60 шт) | 14680021527910 | 12.5 |
| Е0301-0116 | упак (6 шт) | 4680021527920 | 1.25 |
| Е0301-0116 | упак (60 шт) | 14680021527927 | 12.5 |
| Е0301-0104 | упак (4 шт) | 4680021527104 | 1.25 |
| Е0301-0104 | упак (40 шт) | 14680021527095 | 12.5 |
| Е0301-0095 | упак (4 шт) | 4650055238505 | 1.25 |
| Е0301-0095 | упак (40 шт) | 14650055238502 | 12.5 |
| Е0301-0096 | упак (4 шт) | 4650055238512 | 1.25 |
| Е0301-0096 | упак (40 шт) | 14650055238519 | 12.5 |
| Е0301-0097 | упак (4 шт) | 4650055238529 | 1.25 |
| Е0301-0097 | упак (40 шт) | 14650055238526 | 12.5 |
| Е0301-0117 | упак (4 шт) | 4680021527937 | 1.25 |
| Е0301-0117 | упак (40 шт) | 14680021527934 | 12.5 |
| Е0301-0098 | упак (4 шт) | 4650055238536 | 1.25 |
| Е0301-0098 | упак (40 шт) | 14650055238533 | 12.5 |
| Е0301-0099 | упак (4 шт) | 4650055238543 | 1.25 |
| Е0301-0099 | упак (40 шт) | 14650055238540 | 12.5 |
| Е0301-0100 | упак (4 шт) | 4650055238550 | 1.25 |
| Е0301-0100 | упак (40 шт) | 14650055238557 | 12.5 |
| Е0301-0101 | упак (4 шт) | 4650055238567 | 1.25 |
| Е0301-0101 | упак (40 шт) | 14650055238564 | 12.5 |
| Е0301-0102 | упак (4 шт) | 4650055238574 | 1.25 |
| Е0301-0102 | упак (40 шт) | 14650055238571 | 12.5 |
| Е0301-0103 | упак (3 шт) | 4650055238581 | 1.25 |
| Е0301-0103 | упак (30 шт) | 14650055238588 | 12.5 |
Удобство монтажа
- Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
- Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
- В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
- Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
- Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
Монтаж и эксплуатация
Монтаж, подключение и пуск в эксплуатацию выключателей должны осуществляться только квалифицированным электротехническим персоналом.
Выключатели устанавливают в электрощитах со степенью защиты не ниже IP30 по ГОСТ 14254 на монтажной рейке шириной 35 мм (DIN-рейке).
Контактные винтовые зажимы выключателей со стороны подключения к сети допускают присоединение медных или алюминиевых проводников сечением не более 25 мм 2 или соединительных шин типа PIN (штырь), а также соединительных шин типа FORK (вилка). Контактные винтовые зажимы выключателей со стороны подключения нагрузки допускают присоединение медных или алюминиевых проводников сечением не более 25 мм 2 .
После монтажа и проверки правильности его выполнения на выключатель подают напряжение электрической сети и включают его переводом рукоятки управления в положение «ВКЛ».
Коммутационное положение выключателя указано на рукоятке управления символами: «ОТКЛ» — отключенное положение; «ВКЛ» -включенное положение.
Выключатели не требуют специального обслуживания в процессе эксплуатации. Рекомендуется один раз в 6 месяцев подтягивать контактные винтовые зажимы, давление которых со временем ослабевает из-за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников.
При нормальном функционировании по истечении срока службы, изделие не представляет опасности в дальнейшей эксплуатации.
Условия эксплуатации:
— диапазон рабочих температур — от минус 40 °С до плюс 50 °С; — высота над уровнем моря — не более 2000 м; — относительная влажность воздуха — 80% при плюс 25 °С; — рабочее положение — вертикальное с возможным отклонением на 90; — группа механического исполнения М4 по ГОСТ 17516.1.
Выключатели допускают подвод напряжения от источника питания как со стороны выводов 1, 3, 5, 7 так и со стороны выводов 2, 4, 6, 8.
Выключатели являются не ремонтируемыми изделиями и при выходе из строя подлежат замене.
На рисунках 1,2,3: пунктирная линия — верхняя граница время-токовой характеристики для автоматических выключателей с номинальным током ln
Источник
Для чего необходима маркировка
Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.
Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.
С помощью специальных обозначений, расположенных на передней панели, можно отличить автомат от УЗО, узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.
Информация об отдельном автоматическом выключателе может потребоваться, если:
- необходимо произвести замену устройства;
- следует подобрать новый автомат в связи с появлением дополнительного контура;
- требуется сравнить номинальную токовую нагрузку линии и выключателя;
- нужно найти причину аварийного отключения и др.
Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или подключить автоматический выключатель, информацию о приборах лучше изучить заранее.
Критерии выбора автоматов
- Iном.- превышение которого приводит к к срабатыванию защиты от перегрузки. Номинал подбирают по допустимому максимальному току проводки, а затем уменьшают его на 10-15 %, выбирая его из стандартного ряда.
- Ток срабатывания. Класс коммутации автоматического выключателя подбирается в зависимости от типа нагрузки. Для бытовых целей наиболее распространена характеристика С.
- Селективность — свойство избирательного отключения. Автоматы выбираются по номинальному току, чтобы в первую очередь срабатывали устройства на стороне нагрузки. В первую очередь отключается защита в местах, где происходят короткие замыкания или перегружена сеть. Временная селективность подбирается таким образом, чтобы время срабатывания было больше у автомата, расположенного ближе к источнику питания.
- Количество полюсов. На трехфазный ввод подключается автомат с четырьмя полюсами, а на однофазный — с одним или двумя. Освещение и бытовая техника работают на однополюсниках. Если в доме есть электрический котел или трехфазный электродвигатель, для них применяются трехполюсные автоматы.

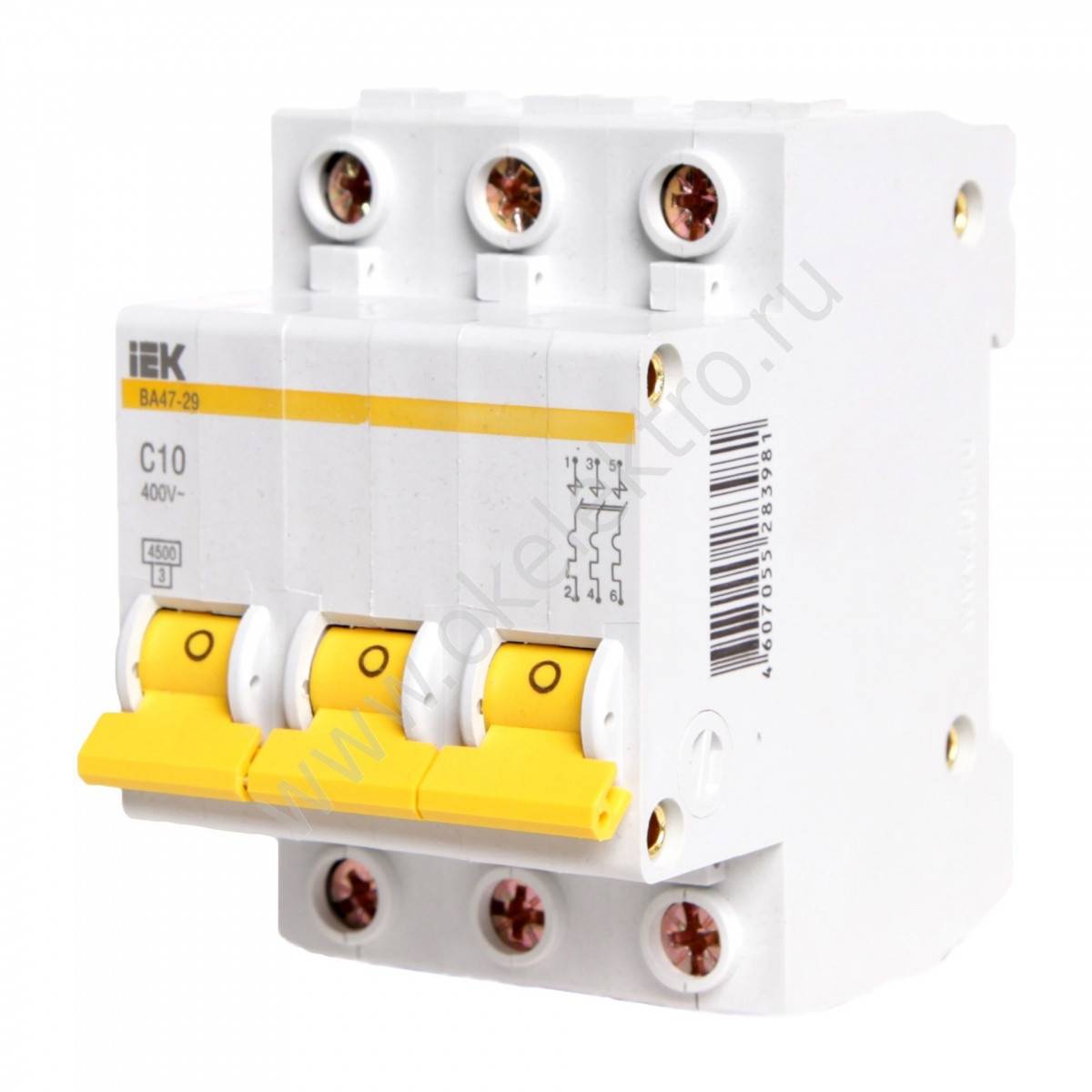

Преимущества выключателей ВА 47-29
Среди достоинств модульных автоматических выключателей можно выделить:
- Неразборная конструкция с четырьмя (Россия) или шестью (Китай) заклепками, которыми объединяются все части корпуса.
- Наличие индикатора положения контактов. Зажигается зеленым, когда они разомкнуты, или светится красным во время работы системы под напряжением, когда контакты сцеплены.
- Наличие комбинированной защиты от воздействия на электросети сверхтоков. Тепловой расцепитель вовремя реагирует на возникновение каких-либо перегрузок в сети, в то время как электромагнитный срабатывает, если регистрирует возникновение в сети короткого замыкания.
- Ширина модуля стандартно составляет 18 мм и соответствует ширине одного полюса. К примеру, если покупается трехполюсный автомат ВА47-29, его ширина будет составлять 54 мм.
- Подпружиненный фиксатор, чтобы можно было удобно закрепить устройство на DIN-рейке.
- Пломбировка, с помощью которой закрепляются винты контактных зажимов.
- Ребристые поверхности зажимов, благодаря чему обеспечивается эффективная фиксация подключенных жил.
- Коммутационная способность на уровне 4.5 кА (максимальный ток коммутируемого этим оборудованием короткого замыкания), которой вполне достаточно для бытового применения.
Автомат BA 47-29 представляет собой недорогой и практичный вариант для обеспечения безопасности электросетей в любом современном доме.
Принцип работы защитного автомата
Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.
При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.
Основными рабочими элементами автоматов являются расцепители. непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:
- Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
- Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.
В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.
Маркировка для электрощита: немного о принципах
Текст — наиболее значимая составляющая. Слов не должно быть много и я стараюсь обойтись понятными сокращениями не навязывая специфические. Размером шрифта стараюсь расставить нужные акценты.
Пиктограммы должны быть понятными и хорошо различимыми, как в салоне автомобиля (что называется, проверенными на бабушках). Поэтому при их создании я сознательно ухожу от реалистичных, детализированных образов и стараюсь минимальной графикой передать саму суть того, что нужно обозначить.
Там где это уместно, стараюсь знакомые только профессионалам символы адаптировать для восприятия обычных людей
Важно чтобы электрощит был доступен всем членам семьи
Нужно понимать, пиктограммы не панацея в идентификации. Их наличие должно быть оправдано. Там где графикой эффективно нельзя решить задачу лучше использовать текст.

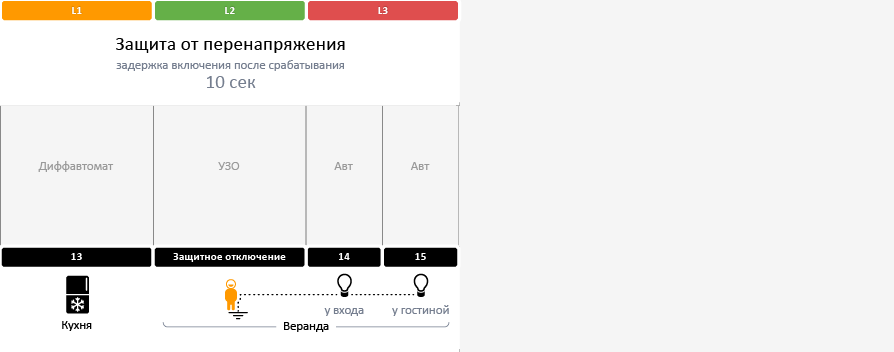

Цвет в маркировке использую для группировки связанных общими признаками сущностей. Например, от какой из трех фаз запитано УЗО веранды?
Так же цвет опеспечивает приоритетную смысловую нагрузку, что важно для скорости принятия решений. Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.). Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.)
Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.).
Схема и типы защит
Еще на корпусе рисуется условная схема, где нарисованы типы защит, установленные в автомате.
Полукруг – электромагнитный расцепитель. Прямоугольничек – тепловой.
Как это не странно, но есть автоматические выключатели без теплового расцепителя. Они служат для защиты электродвигателей с тепловыми реле. Их применяют в системах дымоудаления и подключают к ним кабели, способные выдерживать значительный перегрев.
Это особое требование пожаробезопасности для обеспечения длительной работоспособности устройств, при высоких окружающих температурах. Будь “теплушка” в таких выключателях, они бы срабатывали раньше времени, ухудшая сценарий развития пожара.
Дополнительную маркировку, относящуюся к устройствам дифференциальной защиты или отдельным видам реле, ищите по специализированным каталогам. Всю информацию по маркировке модульных пускателей и контакторов, читайте в статье ниже.
Как видите, даже на нескольких квадратных сантиметрах можно разместить огромное количество полезных данных, на основании которых и следует делать грамотный выбор электрооборудования.
https://youtube.com/watch?v=S7D28YYkglc%3F
Защита электродвигателей
Если в системе будет использоваться автоматический выключатель, относящийся к защитному классу С, при запуске установки, когда токи доходят до десяти номинальных значений или даже превышают этот показатель, может произойти ложное срабатывание оборудования. Чтобы исключить такой риск, в преимущественном большинстве случаев пользуются модульными приборами, относящимися к защитному классу D.
Важно убедиться в том, что система надежно защищена от токов перегрузки, которые в конечном итоге крайне негативно сказываются на продолжительности работы используемой изоляции. Выключатель должен находиться как можно ближе к электрическому двигателю, причем тепловое реле лучше всего устанавливать на пускатель, чтобы добиться равных температурных условий эксплуатации этого оборудования. Нередко случается так, что тепловой расцепитель срабатывает впустую, подвергаясь влиянию каких-либо источников тепла, или же вообще не работает, если находится в условиях пониженной температуры
Нередко случается так, что тепловой расцепитель срабатывает впустую, подвергаясь влиянию каких-либо источников тепла, или же вообще не работает, если находится в условиях пониженной температуры.
Эксплуатация устройств
Коммутационные автоматы ВА 47-29 являются довольно распространенным оборудованием. Часто встречаются не только в бытовых, но и во многих промышленных электросетях. С помощью такого устройства обеспечивается:
- ручное отключение электроэнергии в закрепленном объекте;
- автоматическое отключение через определенный промежуток времени в конкретной зоне, где была зафиксирована перегрузка, или же мгновенно в месте, где было зарегистрировано возникновение короткого замыкания;
- длительное проведение номинального тока.
Автоматический выключатель ВА 47-29 имеет технические характеристики, соответствующие мировым стандартам, что позволяет ему сохранять свою работоспособность в условиях напряжения переменного тока на уровне до 240 вольт (между нейтралью и фазой) или же до 400 вольт (между фазами) при частоте 50/60 Гц.
Ранее существовала модернизированная серия таких автоматов, которая называлась ВА 47-29М, но на данный момент ее производством не занимается ни один из производителей, так как модель полностью заменена стандартной серией ВА 47-29.
