Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info!

Этот материал будет посвящен тому, как НЕ НАДО выбирать сечение кабеля.

Часто встречаю, что необходимое сечения кабеля выбирают по количеству киловатт, которые можно «нагрузить» на этот кабель.

Обычно аргумент звучит так: «Кабель сечением 2,5 мм2  выдерживает ток 27 ампер (иногда и 29 ампер), поэтому ставим автомат на 25 А.»

И на практике иногда попадаются розеточные группы, защищенные автоматом на 25А, а освещение — автоматом 16А.

Такой подход при выборе автоматических выключателей приводит к перегреву, оплавлению и повреждению изоляции, и как результат — к короткому замыканию и возгоранию.

Обратимся к таблице 1.3.4. из ПУЭ.

Допустимый длительный ток для медных проводов проложенных скрыто — 25 А. Вроде бы все правильно, так ли это?

Если установить автомат на 25А, что называется «в лоб», а из курса по автоматическим выключателям мы помним, что тепловая защита автомат а сможет сработать при превышении номинального тока на 13%, что в нашем случае составит 25х1,13=28,25А. И время срабатывания будет более часа.

А при перегрузке на 45% тепловой расцепитель сработает за время менее 1 часа, т.е. 25Ах1,45=36,25 А. Но может сработать и за час.

Понятно, что при таких токах кабель просто сгорит.

В случае установки на освещение автомата 16А результат будет аналогичный, можете посчитать самостоятельно.

К тому же розетки выпускаются на максимальный ток 16А, а выключатели — 10А. Если установить на розетки и освещение завышенные номиналы автоматических выключателей — это приведет к их оплавлению, разрушению контактов и потенциально к возгоранию. Я думаю, вы встречали оплавленные розетки — результат подключения очень мощной нагрузки, на которую розетки не рассчитаны.

ЗАПОМНИТЕ! В наших квартирах и домах розеточные группы выполняются кабелем 2,5 мм2 с установкой автоматического выключателя 16А, группы освещения  выполняются кабелем 1,5 мм2 с установкой автомата 10А. Меньший номинал можно, больший нельзя!

Разновидность такого подхода: выбивает автомат, особенно для розеточной группы кухни, где подключаются мощные приборы. Про запас, чтобы «не выбивало», устанавливается автомат 32А и даже 40А. И это при проводке, выполненной кабелем 2,5 мм2!!! Последствия очевидны и рассмотрены выше.

Еще встречаются ситуации, когда до ответвительной коробки закладывают кабель большего сечения (например 4 мм2), а затем разводят линии по 2,5 мм2 и в электрическом щите устанавливают автомат на 25А или 32А.

Ток автоматического выключателя необходимо выбирать, исходя из самого слабого места в линии, в нашем примере — это кабель 2,5 мм2. Поэтому такую группу все равно необходимо защищать автоматом на 16А.

Если установить автомат на 25А, то при включении в одну из розеток нагрузки, близкой к 25А, кабель до ответвительной коробки сгорит, а для кабеля сечением 4 мм2 от ответвительной коробки до автоматического выключателя — это будет нормальный режим.

Все эти моменты необходимо учитывать при расчете сечения кабеля.

Смотрите подробное видео:

Расчет сечения кабеля. Ошибки

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — стратегия выбора.

Как рассчитать номинальный ток автоматического выключателя?

Расчет сечения кабеля.

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Менять ли автоматический выключатель, если его «выбивает»?

elektrik-sam.info

Расчет и выбор автомата по мощности и току

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Модульный автомат C32

В этой статье рассматривается модульный автомат C32. Модульным автомат называется  из-за того, что каждый его полюс – это отдельный стандартный модуль.  По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Как правило, ширина модуля обычно 18 мм. Впрочем, у некоторых компаний производителей ширина модуля автомата может различаться. Например, у ABB ширина модуля автомата 17,5мм. А вот у Siemens модуль автомата 17,6мм.

В некоторых сериях специализированные модульные однополюсные автоматы могут быть нестандартной ширины. Однако, они все равно измеряются в стандартных модулях компании производителя. К примеру, автомат может быть шириной 0,5 модуля или 1,5 модуля.

Как обычно, с задней стороны модульного автоматического выключателя расположена защёлка. Защелка позволяет крепить автоматы на DIN рейки, расположенные в электрощите.

В принципе, серии модульных автоматических выключателей выпускают на номинальный ток до 125 ампер. В свою очередь, бытовые серии автоматов изготавливаются на ток до 63 ампер.

Сечение кабеля для автомата c32

Сечение кабеля для автомата c32 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c32 более, чем час времени может протекать ток 36,16 Ампер. Значит, сечение проводника, подключаемого после автомата, должно быть не менее 6 мм² меди. Кабель с медными жилами сечением 6 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 42 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.

С другой стороны, через автомат c32, примерно, в течении часа может протекать ток 46,4 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже может нагревать медный проводник сечением 6 мм². Очевидно, это не полезно для кабеля. Однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.

Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата c32 сечение его должно составлять 10 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания.  Единственное исключение провод СИП от опоры до ввода в дом.

Обзор цен

Для того чтобы купить однополюсный автомат, необходимо не только рассчитать нужные Вам параметры установки (нагрузку, пропускную способность, скорость отключения), но и габариты. Примерные цены на разные виды автоматов:

Модель	Стоимость, рубли
DX-h C6кА 32А C	460
ABB Iн-10A (модульный, с повышенной скоростью переключения)	350
Lexic SNC231R С16	190
TDM 16А (отечественный автомат для сетей 220 Вольт)	25
ДЭК ВА-101-1 C3 (российский прототип ABB типа C)	200

Модели производства России и стран СНГ не уступают по качеству и работоспособности, но обходятся значительно дешевле. Заказать можно непосредственно на заводе или при посещении официальных дилеров.

Купить автоматы можно в любом магазине электротехнических инструментов в Питере, Москве и других городах. Перед тем, как выбрать нужную модель, обязательно проверяйте её паспорт и сертификат качества, чтобы оградить себя от подделок.

Однополюсный автомат или иными словами автоматический выключатель напряжения предназначен для защиты электрической цепи, а также подключенной к ней нагрузки, от токов короткого замыкания и перегрузок.

Основная классификация автоматических выключателей, это классификация по номинальному току. Выбирая автомат, следует рассчитать суммарную мощность подключаемой нагрузки, затем определиться с типом и сечением кабеля и только после этого приступать к выбору автомата. Простой пример: суммарная мощность потребителей в вашей гостиной 3,8 кВт, делим эту сумму на напряжение = 220 В, получаем ток = 17,27 А. Ближайший автомат по номиналу = 20 А. Вот его и ставим, кабель подойдет ВВГ 3*2,5.

Также 1-но полюсные автоматы подразделяются по току расцепления: А – для размыкания цепей с большой протяженностью; B — для освещения; С — для освещения и электроустановок; D – для цепей с индуктивной нагрузкой и электромоторов; K – для индуктивных нагрузок; Z – для электронных устройств. На практике чаще всего встречаются автоматы B и C.

Теперь разберем схему подключения и основные конструктивные элементы однополюсного автомата.

Основными конструктивными элементами являются:

• верхний контактный зажим;
• нижний контактный зажим;
• ручка для управления;
• электромагнитный расцепитель;
• тепловой расцепитель.

Установка 1-но полюсного автомата производится в электрическом щитке, с подключением в разрыв фазного провода:

• садим автомат на DIN-рейку, зачищаем фазную жилу примерно на 1 см

вставляем фазную жилу в верхний контактный зажим и фиксируем с помощью винтом

в нижний контактный зажим вставляем фазную жилу, уходящую на нагрузку и фиксируем винтом

нулевой провод подключаем на шину PE.

Отдельные элементы точек подключения однополюсного автомата должны быть выполнены таким образом, чтобы исключалось касание токоведущих частей и контактов, во избежание поражения электрическим током.

Ошибки в процессе подключения автоматов могут привести к серьезным проблемам с электропроводкой, поэтому, если вы не уверены в своих силах, лучше исключить риски и обратиться к профессиональному мастеру. Сегодня мы рассмотрим этапы проведения работ по подключению автоматов в электрическом щите, в том числе установку кабеля, соединение всех элементов. В любом доме или квартире имеется электричество, поэтому подобный вопрос не теряет актуальности.

Как правильно подключить автоматы в электрическом щите – это распространенный вопрос, ведь подобные действия требуют от мастера хотя бы базовых навыков. Для начала следует в соответствии с правилами составить проект электропроводки, определиться с местом установки, составить чертежи, выбрать основание и комплектующие элементы. Только после вышеперечисленных действий мастера приступают к монтажным работам, а потом подсоединяют щит к кабелю.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

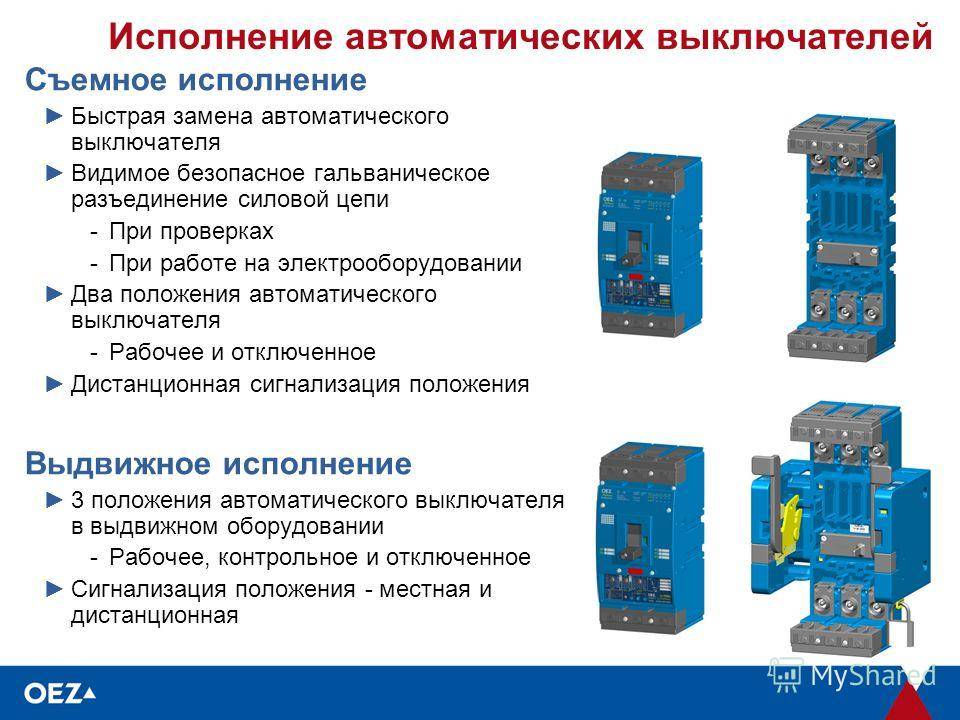

• Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
• Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Обозначения и типы выключателей тока

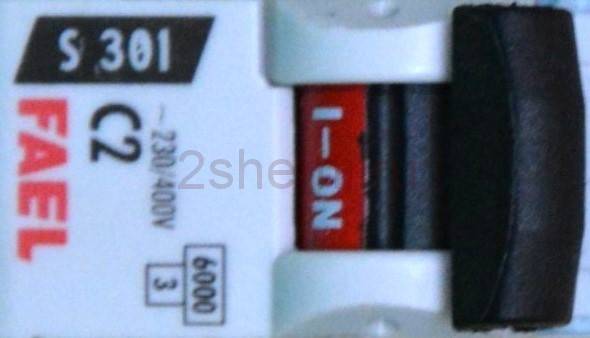

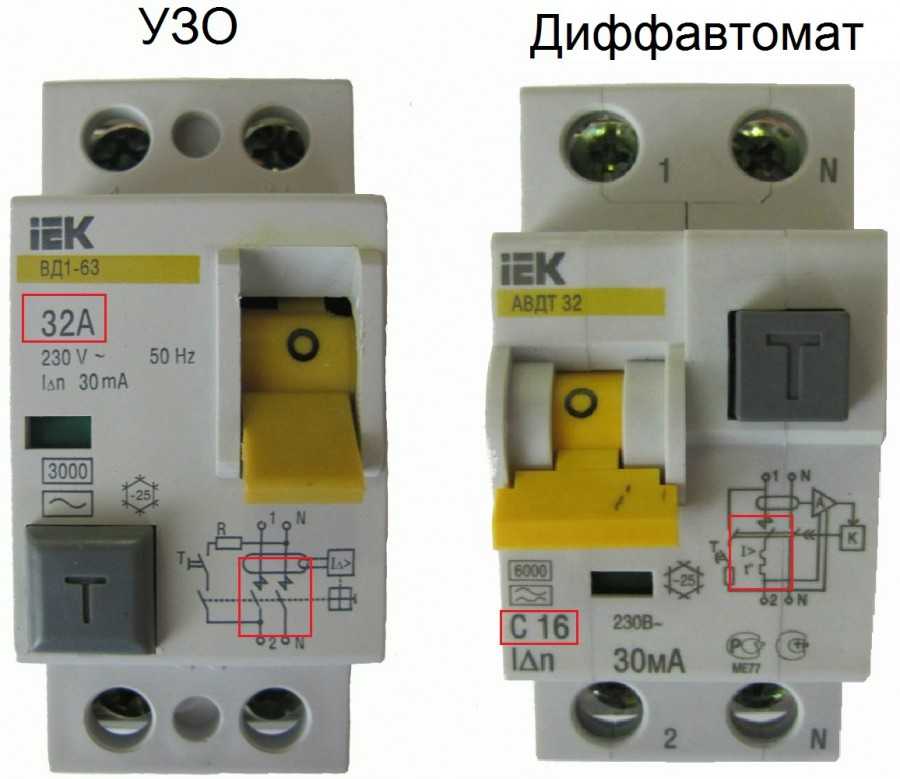

На передней панели выключателя максимальной токовой защиты имеется несколько обозначений, определяющих параметры реле максимального тока:

C2 — самый важный параметр автоматического выключателя. Первая буква, в данном случае «С», определяет характеристики переключателя, а «2» — номинальный ток

Значение силы тока, конечно, указано в Амперах .

~ 230 / 400V — второй по важности параметр. Это электрическое напряжение, на которое рассчитан переключатель. Автоматические выключатели, предназначенные для переменного тока, также могут использоваться в системах постоянного тока, но характеристики их для переменного и постоянного тока различны

Автоматические выключатели, предназначенные для переменного тока, также могут использоваться в системах постоянного тока, но характеристики их для переменного и постоянного тока различны.

6000 в рамке — значение означает максимальный ток, который может протекать через коммутатор, чтобы он ещё работал правильно. 6000A — действительно большой ток и в домашних условиях практически невозможно получить такое значение даже при коротком замыкании.

3 в рамке — класс ограничения энергии, вызванного коротким замыканием. Это самый высокий класс, и с подобными выключателями максимального тока приходится встречаться редко, обычно они имеют более низкий класс.

FAEL и S301 — код производителя и продукта (обозначение зависит от стандартов производителя).

Выключатели максимального тока могут быть не только одиночными (1P), но также могут иметь 2, 3 или 4 элемента.

Коммутатор для многопозиционных переключателей является общим, то есть возможны только два состояния: все цепи подключенные к автоматическому выключателю включены или все цепи отключены. Это имеет смысл, например, использование трехпозиционного автоматического выключателя для трехфазных устройств, где при обнаружении короткого замыкания или перегрузки на каком-либо однофазном проводнике все устройство будет обесточено.

Где применяется автомат c20

В быту автомат C20 редко применяется как вводной, установленный до счетчика. Естественно, если выделенная мощность составляет всего 4,4 кВт для однофазной сети или 7,5кВт для трехфазной. Безусловно, при очень плохом состоянии электросетей продавец электроэнергии может выдвинуть подобные условия подключения. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.

Однополюсные и двухполюсные автоматы c20 могут быть применены как автоматы на отдельный электроприбор мощностью около 4,4килоВатт. Безусловно, для соблюдения селективности будет правильно если вводной автомат выше по номинальному току.

Трехполюсные и четырехполюсные автоматы c20 также могут применяться для отдельного электроприемника мощностью 7,5 КилоВатт.

Строго говоря, автомат c20 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть, он может применяться как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов, а также различных электронных электроприборов. Однако, настоящее его применение – это сеть со смешанной нагрузкой.

По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначен для установки в сеть, к которой подключены разные виды нагрузок.  С другой стороны, для более корректной защиты двигателя часто приходится применить автомат с характеристиками D, а для защиты нагревательного элемента с характеристиками B.

Для чего нужны переделанные автоматы

Вводные автоматические выключатели на 16А встречаются чаще всего в домах и квартирах, где нет электроплиты. Это значит, что вы можете подключить одновременно электрические приборы, общая мощность которых не больше 3,5 кВт. Что это значит? У вас просто выбьет вводной автомат, когда вы включите стиральную машинку, а затем включите электрочайник или обогреватель.

Чтобы решить эту проблему нужно добиться увеличения выделенной мощности, но не всегда получается это сделать. Увеличение выделенной мощности заключается в первую очередь в определении нагрузки на линии, и если её мощности позволяют это сделать, то заменяется вводной автомат.

Самовольная замена вводного автомата на другой номинал запрещена. Тот номинал, который должен быть у вас установлен, прописывается в технических условиях при подключении к электросети.

Отличия автоматических выключателей ABB S и SH серий

Часто можно услышать, что одни, SH серии – Российской сборки, другие S оригинальные, Немецкой или Французской. На самом деле обе серии оригинальные, если приобретены у официальных поставщиков, отличия этих двух серий в другом, а именно :

1. Автоматические выключатели серии S – это так называемая промышленная серия, SH бытовая.
2. Количество разъёмов для присоединения контактов, у S серии их 2 (один для подключения pin-рейки, второй для проводов), а у SH 1 разъем, на картинке в начале статьи это видно.
3. Ток разрушения, у бытовой серии SH он 4500 ампер, а у промышленной S 6000 ампер, что на самом деле сомнительное полезное свойство, за которой кроется существенная разница в цене.
4. Цена, если на однополюсных автоматах, например 16 ампер это не сильно заметно, то на трёхполюсный большого номинала стоимость отличается очень существенно.

S – серия как правило используется в электрощитах, где большое количество автоматических выключателей и отходящих линий, а также с применением pin-рейки, с SH серией применение pin-рейки также возможно, но при условии, что на вводной автомат питание приходит снизу, а рейка устанавливается сверху, чисто технически можно уместить в разъем сверху и рейку и питающие провода от вводного автомата, но как правило это приводит к перекосу и деформации pin-рейки и иногда межфазному замыканию, с выгоранием части автоматов. На самом деле при проверке как электромагнитных, так и тепловых расцепителей этих автоматов и та и та серия срабатывает одинаково хорошо, если это не подделка, поэтому какую серию выбирать, решать вам, исходя из условий подключения.

Фото реализации разводки внутри электрощита на S серии. На фото можно увидеть, что благодаря двум разъемам нет никаких перекосов, все ровно и аккуратно.

Фото электрощита, где была использована серия SH, с одного из проверяемых объектов, где виден перекос pin-рейки и следы межфазного замыкания. В этом щите и аккуратность в принципе отсутствует.

Последний электрощит был переделан сотрудниками нашей компании, для подключения был применен кросс-модуль, а разводки была выполнена проводом ПУГВ. То есть сократив расходы на покупку бюджетной серии SH, приходится тратить время и деньги на другое. Прикладываем фото.

Видео обсуждения отличия серий

Выключатель нагрузки и автомат в чем разница

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную.

Подробнее…

Для чего применяются магнитные пускатели

Основное назначение магнитного пускателя заключается в коммутации мощной нагрузки. Схем их подключения может быть достаточно много и каждая из них определена особенностями использования прибора. Подробнее…

Одна линия (один контур) на комнату при разводке в квартире

При ремонте очень важно грамотно спланировать и осуществить разводку в квартире. Мы считаем данное решение категорически неудобным и некорректным. На наш взгляд, классический вариант выглядит следующим образом

На каждую комнату необходимо закладывать 2 группы:

• Линия розеток
• Линия света
• Силовые устройства(Плиты, варочные панели)
• Линия “Отпуска”, на которую можно “повесить” холодильник и сигнализацию. Данная схема может быть удобна тем, кто часто оставляет квартиру. В таком случае Вы можете обесточить всю квартиру, оставим лишь сигнализацию и холодильник в рабочем состоянии.

Защитные характеристики C, B и D автоматов

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

• для защиты сетей:
  • от коротких замыканий – для этого встроен электромагнитный расцепитель;
  • от перегрузок – для этого встроен тепловой расцепитель;
• для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.

Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.

Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики	Мгновенное отключение при коротком замыкании из диапазона	Предпочтительное применение автоматического выключателя	Нагрузки
B	(3-5)·In	длинных кабелей; сетей с электронагревательными приборами (плитой, бойлером); маломощных сетей: сигнализации; измерения; управления.	резистивные
C	(5-10)·In	освещения; розеток; бытовых электрических приборов.	резистивные, индуктивные с низким пусковым током
D	(10-50)·In	электрических двигателей (стиральных машин, водяных насосов); низковольтных трансформаторов; ламп-разрядников.	индуктивные с высоким пусковым током

где I_n – номинальный ток автоматического выключателя.

Примеры:

1. Автомат на номинальный ток I_n = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·I_n), но мгновенно отключится при коротком замыкании 30 ампер (5·I_n) и выше.
2. Автомат на номинальный ток I_n = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·I_n), но мгновенно отключится при коротком замыкании 160 ампер (10·I_n) и выше.
3. Автомат на номинальный ток I_n = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·I_n), но мгновенно отключится при коротком замыкании 2500 ампер (50·I_n) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

• нижняя граница (3, 5 и 10 от I_n соответственно) – отключения не происходит в течение 0,1 секунды;
• верхняя граница (5, 10 и 50 от I_n соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

• протяжённых кабельных линий;
• цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
• вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
  • сигнализации;
  • управления;
  • измерения.

Характеристика C автоматического выключателя

• квартирные и офисные розетки;
• освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
• отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

• стиральных машин;
• посудомоечных машин;
• насосов для забора питьевой воды;
• сварочных аппаратов.

Почему подходят только автоматы с характеристикой D? В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.

Сколько киловатт выдержит автомат на 16 Ампер, на 25, на 32, на 50 Ампер?

Сколько киловатт выдержит автомат для силы тока 16 Ампер, на 25, 32, 40, 50, 63 Ампер?

Сколько киловатт нагрузки выдерживают автоматические выключатели для на 1, на 2, на 3, на 6, на 10, на 20 Ампер?

Те самые автоматы могут быть однополюсными, двухполюсными, трёхполюсными 4-х полюсными.

Виды подключения автоматов разные, напряжение в сети может быть и 220-ь Вольт и 380-т.

То есть в начале надо определиться с этими показателями.

Ампер, это единица измерения силы тока (электрического).

Достаточно Амперы умножить на Вольты чтобы выяснить сколько кВт выдерживает автомат.

Та самая мощность, это сила тока умноженная на напряжение.

Автомат 16-ь Ампер, напряжение в сети 220-ь Вольт, подключение однофазное, автомат однополюсной:

Выдержит нагрузку 16 х 220 = 3520 Ватт, округляем в меньшую сторону и получаем 3,5 кВт.

Автомат 25 Ампер, 25 х 220 = 5 500-т Ватт, округляем 5,5 кВт.

32-а Ампера 7040 Ватт, или 7-ь кВт.

50-т Ампер 11000-ь Ватт, или 11 кВт (киловатт).

Или можно воспользоваться специальными таблицами (при выборе автоматов) с учётом мощности и вида подключения, вот одна из них, для ознакомления.

Сколько киловатт выдерживают электроавтоматы для разных значений силы тока?

Сила тока указанная на автомате в Амперах, означает что тепловой расцепитель разомкнет цепь если ток в цепи станет больше этого значения -10 Ампер, 16 Ампер, 25 Ампер, 32 Ампера и т.д.

Для однофазной сети в основном используются однополюсные и двухполюсные автоматические выключатели, номиналом от 1 до 50 Ампер (последние являются вводными на квартиру или дом) За редким исключением, по согласованию с энергоснабжающей организацией, и при технической возможности, на частные домовладения (дома, коттеджи) могут ставится автоматы и большего номинала, но чаще домашние мастера сталкиваются с автоматами имеющими ток отсечки от 1 до 50 Ампер, вот их возможности и рассмотрим.

Автоматический выключатель на 1 Ампер выдерживает 200 Ватт. (0.2 кВт)

Автоматический выключатель на 2 Ампера выдерживает 400 Ватт. (0.4 кВт)

Автоматический выключатель на 3 Ампера выдерживает 700 Ватт. (0.7 кВт)

Автоматический выключатель на 6 Ампер выдерживает 1300 Ватт (1.3 кВт)

Автоматический выключатель на 10 Ампер выдерживает 2200 Ватт (2.2 кВт)

Автоматический выключатель на 16 Ампер выдерживает 3500 Ватт (3.5 кВт)

Автоматический выключатель на 20 Ампер выдерживает 4400 Ватт (4.4 кВт)

Автоматический выключатель на 25 Ампер выдерживает 5500 Ватт (5.5 кВт)

Автоматический выключатель на 32 Ампера выдерживает 7000 Ватт (7.0 кВт)

Автоматический выключатель на 40 Ампер выдерживает 8800 Ватт (8.8 кВт)

Автоматический выключатель на 50 Ампер выдерживает 11000 Ватт (11кВт)

Но это продолжительная нагрузка, при привышении которой автомат должен отключится. При коротком же замыкании автомат отключится и при гораздо меньшей мощности потребителя. За это отвечает уже электромагнитный расцепитель.

Значения мощности в киловаттах одинаковы и для однополюсных и для двухполюсных автоматов рассчитанных на одинаковую силу тока используемых в однофазной сети 220 вольт.

Источник
