Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.
Модульный автомат C6
В этой статье рассматривается модульный автомат C6а. Несомненно, автомат называется модульным потому, что каждый его полюс представляет собой отдельный стандартный модуль. По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.
Причины для замены кабелей
Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:
- Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
- Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.
Вне зависимости от причины замены электросетей, начинать работу следует с составления схемы разводки электрики и подбора кабельной продукции.
Нюансы выбора
Сегодня необходимо учитывать тот факт, что количество удобной бытовой техники расчет, и каждый человек старается обзавестись новыми приборами, тем самым облегчая свой быт. А это значит, что увеличивая количество техники, мы увеличиваем и нагрузку на сеть. Поэтому специалисты рекомендуют при проведении расчета мощности автомата использовать повышающий коэффициент.
Вернемся к нашему примеру. Представьте себе, что хозяин квартиры приобрел кофе-машину на 1,5 кВт. Соответственно суммарный мощностной показатель будет равен 4,6 кВт. Конечно, это больше мощности выбранного нами автоматического выключателя (16А). И если одновременно все аппараты будут включены (плюс и кофе-машина), то автомат тут же сбросит и разъединит цепь.
Можно пересчитать все показатели, купить новый автомат и сделать переустановку. В принципе, это все несложно. Но оптимально будет, если заранее предвидеть эту ситуацию, тем более она стандартная в наши дни. Точно предвидеть, какая бытовая техника дополнительно может быть установлена, сложно. Поэтому самый простой вариант – увеличить суммарный расчетный показатель на 50%. То есть, использовать повышающий коэффициент 1,5. Опять возвращаемся к нашему примеру, где будет вот такой конечный результат:
3,1х1,5=4,65 кВт. Возвращаемся к одному из способов определения токовой нагрузки, в котором будет показано, что для такого показателя потребуется автомат 25 ампер.
Для некоторых случаев можно использовать понижающий коэффициент. К примеру, недостаточное количество розеток, чтобы одновременно работали сразу все приборы. Это может быть одна розетка для электрочайника и кофе-машины. То есть, одновременно эти два прибора включить нет возможности.

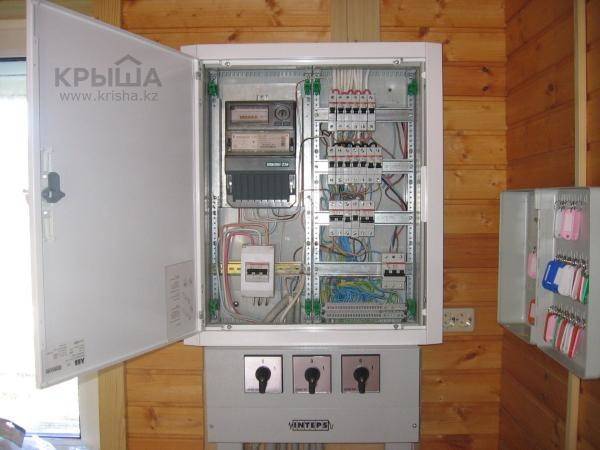

Компоненты электрического щита

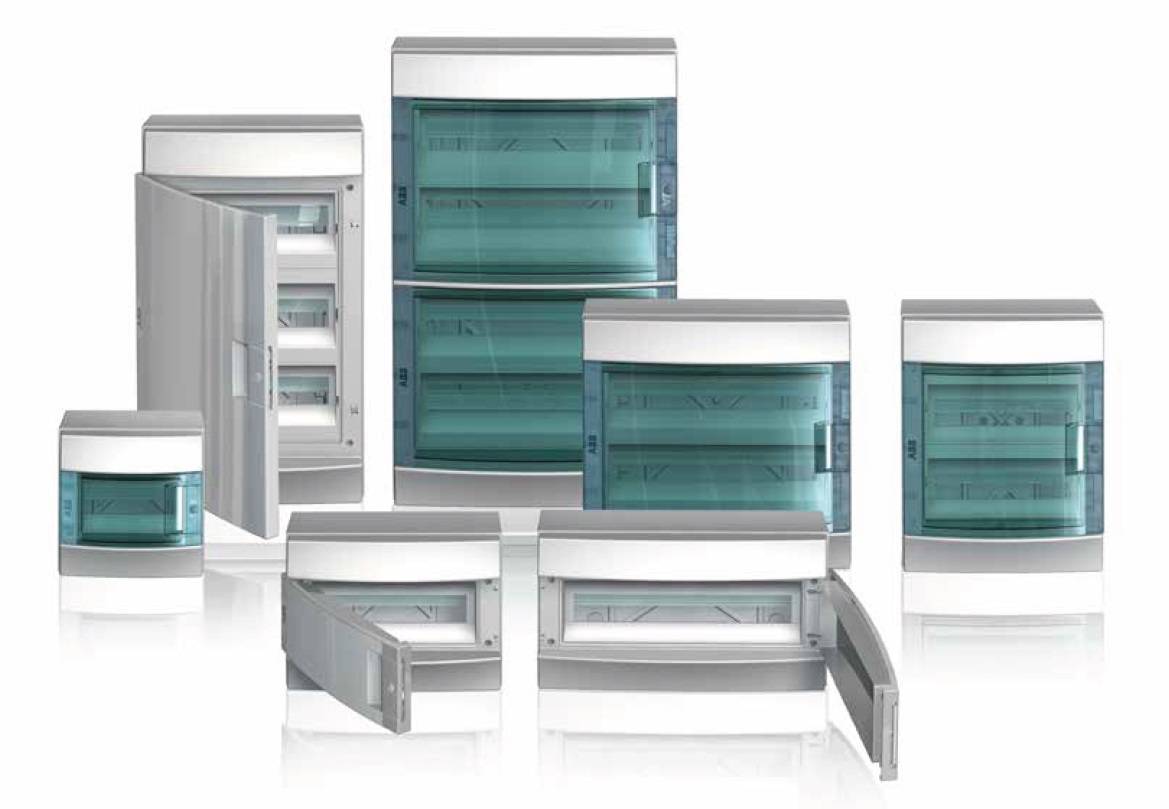

Сборка электрощита предусматривает наличие обязательных компонентов, к которым можно отнести автоматические выключатели, устройства защитного отключения УЗО, счётчики электроэнергии, шины, а также дополнительные и вспомогательные комплектующие, которые добавляют удобства при эксплуатации щитка: реле контроля напряжения, световые индикаторы, цифровые вольтметры, контакторы и так далее.
Среди наиболее уважаемых специалистами производителей компонентов, используемых при монтаже электрощитка — ABB, Legrand, Shcneider Electric. Цены на устройства этих брендов примерно одинаковы. Китайские приборы гораздо дешевле, однако практикующие электромонтажники утверждают, что воспользовавшись однажды китайской техникой при выполнении заказа, можно надолго потерять репутацию, поэтому используют такие компоненты только по просьбе заказчика, которому фирменные компоненты не по карману.
Схема подключения
Схема подключения
Провод, питающий выключатель, подсоединяется на неподвижный контакт, который обычно находится сверху. Провод к приемнику электроэнергии присоединяется внизу. Чтобы не было путаницы, на корпусе нарисована элементарная схема с обозначением контактов. Подписаны они цифрами 1-вход, 2-выход. При трехфазном исполнении аналогично: четные – питающие контакты, нечетные – выходы.
В современных электроустановках совместно с автоматами используются дополнительные устройства: УЗО (устройство защитного отключения), дополнительные контакты, выключатели нагрузки, устройства автоматического включения. Для надежной работы рекомендуется устанавливать аппараты одинаковой серии одного производителя.
Выбор производителей защитных аппаратов огромен. Отечественные предприятия могут предложить надежное оборудование, но ассортимент крайне узок. Производство дополнительных устройств – большая редкость. Среди зарубежных компаний выделяется АВВ, имеющая серьезную научную и техническую базу. Также заслуживают внимания такие бренды, как Legrand, Siemens, GE, Schneider, Electric, Hager. Выбор оборудования следует проводить под конкретный проект, глядя на ассортимент, который часто бывает ограничен.
Сечение кабеля для автомата c16
Сечение кабеля для автомата c16 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c16 более, чем час времени может протекать ток 18,08 Ампер. Потому сечение проводника, подключаемого после автомата, должно быть не менее 2,5 мм² меди. Кабель с медными жилами сечением 2,5 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 25 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.
С другой стороны, через автомат c16, примерно, в течении часа может протекать ток 23,2 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже приближается к опасному для медного проводника сечением 2,5 мм² максимуму. Бесспорно, это не полезно для кабеля. Однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.
Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата c16 сечение его должно составлять 4 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания. Единственное исключение провод СИП от опоры до ввода в дом.
Таблица для расчета мощности автомата при электромонтажных работах
Электромонтажные работы проводимые нами всегда качественные и доступные.Мы сможем помочь в расчете мощности автоматов (автоматических выключателей) и в их монтаже.Как выбрать автомат?
Что нужно учитывать?
первое, при выборе автомата его мощность,
определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.
второе тип подключения
Пример того как можно просчитать нагрузку в кухни
- электрочайник (1,5кВт),
- микроволновки (1кВт),
- холодильника (500 Ватт),
- вытяжки (100 ватт).
Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке.Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного авто выключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник.
На все виды услуг мы предоставляем гарантию.
Возможно будет полезным: монтаж розеток и выключателей, монтаж люстр, Полноценный ремонт электросетей
Вызов электрика в городе Черкассы, все виды электромонтажа.
тел.
тел.
тел.
Станьте нашим клиентом и вы убедитесь в качестве наших услуг.
master-tok.net.ua
Где применяется автомат c25
Само собой, в быту автомат C25 чаще всего применяется как вводной, до счетчика. Разумеется, если выделенная мощность составляет 5,5кВт для однофазной сети или 9,5кВт для трехфазной. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.
Однополюсные и двухполюсные автоматы c25 могут быть применены как автоматы на отдельный электроприбор мощностью около 5,5килоВатт. Безусловно, только если вводной автомат выше по номинальному току.
Трехполюсные и четырехполюсные автоматы c25 также могут применяться для отдельного электроприемника мощностью 9,5КилоВатт. Чаще всего автомат C25a применяется для защиты электроплит и других нагревательных приборов.
Автомат c25 может быть установлен для защиты сети с активной, индуктивной или ёмкостной нагрузкой. То есть, применяется для защиты сети с подключенными осветительными и нагревательными приборами. С другой стороны может служить для защиты сети с двигателями, трансформаторами. А также различными электронными электроприборами. Однако, настоящее его применение – это сеть со смешанной нагрузкой.
По сути, автомат с характеристикой C предназначен для защиты сети, с подключением разных видов нагрузок. Однако для более корректной защиты сети нередко приходится применять автоматы с другими характеристиками. К примеру, иногда в сеть подключен двигатель с большим пусковым током. В этом случае для защиты устанавливается автомат с характеристиками D.
Компания производитель. Купить автоматический выключатель. Цена автомата c63
Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.
Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.
Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.
Особенности комплектации
Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.
К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.
Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.
Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.
Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.
Автомат C63 – цена
Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C63, даже одного производителя, могут значительно различаться.
Рекомендуем прочитать
Коммутационная или отключающая способность автоматического выключателя
Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…
Класс токоограничения автоматического выключателя
Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.
По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…
Характеристики автоматических выключателей – обозначения на корпусе
Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.
Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата Читать далее…
Ваш Удобный дом
Монтаж и соединение
Принятые цвета фазы, ноля и заземляющего провода
Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено
Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света
При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:
Используется следующая гамма:
- Фаза – серый, черный.
- Ноль – синий.
- Заземление – желто-зеленый.
Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.
Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.
Таблица определения сечения кабеля по мощности и длине
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В – медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
| № | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | |||||||||||
| ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | ||||
| 1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | |||||||
| 2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | ||||||||
| 3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | |||||
| 4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | |||||
| 5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | |||||
| 6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | |||||
| 7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | |||||
| 8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | |||||
| 9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | |||||
| 10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 | |||
| 11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 | |||
| 12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 | |||
| 13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 | |||
| 14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | |||||
| 15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | |||||
| 16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | |||||
| 17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | ||||||
| 18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | ||||
| 19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | ||||
| 20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | ||||
| 21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | |||||||
| 22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | |||||||||
| 23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | |||||||||
| 24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | |||||||||
| 25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | |||||||
| 26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | ||||||
| 27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | ||||
| 28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 | |||
| 29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | |||||
| 30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | |||||
| 31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | |||||
| 32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | ||||||||
| 33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | |||||||||
| 34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | |||||||||
| 35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | |||||||||
| 36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | ||||
| 37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 | |||
| 38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | |||||
| 39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | ||||
| 40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | ||||
| 41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | ||||
| 42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | ||||
| 43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | |||||||||
| 44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | |||||||||
| 45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | ||||||||||
| 46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | ||||||||||
| 47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | ||||||||||
| 48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | ||||||||||
| 49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | |||||||||
| 50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | |||||||||
| 51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | |||||||||
| 52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | |||||||||
| 53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | |||||||||
| 54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | |||||||||
| 55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | |||||||||
| 56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | |||||||||
| 57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | |||||||||
| 58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | |||||||||
| 59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | |||||||||
| 60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | |||||||||
| 61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | |||||||||
| 62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | |||||||||
| 63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | |||||||||
| 64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | |||||||||
| 65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | |||||||||
| 66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 |
Выбор толщины провода и автоматического выключателя, исходя из потребляемой мощности и тока
Ниже – таблица выбора сечения провода, исходя из известной мощности или тока. А в правом столбце – выбор автоматического выключателя, который ставится в этот провод.
Таблица 2
| Макс. мощность, кВт | Макс. ток нагрузки, А | Сечение провода, мм2 | Ток автомата, А |
| 1 | 4.5 | 1 | 4-6 |
| 2 | 9.1 | 1.5 | 10 |
| 3 | 13.6 | 2.5 | 16 |
| 4 | 18.2 | 2.5 | 20 |
| 5 | 22.7 | 4 | 25 |
| 6 | 27.3 | 4 | 32 |
| 7 | 31.8 | 4 | 32 |
| 8 | 36.4 | 6 | 40 |
| 9 | 40.9 | 6 | 50 |
| 10 | 45.5 | 10 | 50 |
| 11 | 50.0 | 10 | 50 |
| 12 | 54.5 | 16 | 63 |
| 13 | 59.1 | 16 | 63 |
| 14 | 63.6 | 16 | 80 |
| 15 | 68.2 | 25 | 80 |
| 16 | 72.7 | 25 | 80 |
| 17 | 77.3 | 25 | 80 |
Красным цветом выделены критические случаи, в которых лучше перестраховаться и не экономить на проводе, выбрав провод потолще, чем указано в таблице. А ток автомата – поменьше.
Глядя в табличку, можно легко выбрать сечение провода по току, либо сечение провода по мощности.
А также – выбрать автоматический выключатель под данную нагрузку.
В этой таблице данные приведены для следующего случая.
- Одна фаза, напряжение 220 В
- Температура окружающей среды +30 С
- Прокладка в воздухе или коробе (в закрытом пространстве)
- Провод трехжильный, в общей изоляции (кабель)
- Используется наиболее распространенная система TN-S с отдельным проводом заземления
- Достижение потребителем максимальной мощности – крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.
Если температура окружающей среды будет на 20 С выше, или в жгуте будет несколько кабелей, то рекомендуется выбрать большее сечение (следующее из ряда). Особенно это касается тех случаев, когда значение рабочего тока близко к максимальному.
Вообще, при любых спорных и сомнительных моментах, например
- возможное в будущем увеличение нагрузки
- большие пусковые токи
- большие перепады температур (электрический провод на солнце)
- пожароопасные помещения
нужно либо увеличивать толщину проводов, либо более детально подойти к выбору – обратиться к формулам, справочникам. Но, как правило, табличные справочные данные вполне пригодны для практики.
Толщину провода можно узнать не только из справочных данных. Существует эмпирическое (полученное опытным путем) правило:
Разделение электропроводки на группы
Здравствуйте, уважаемые гости и подписчики сайта elektrik-sam.info!
Прочитав эту статью, вы узнаете как грамотно разделить электропроводку на отдельные группы и для чего вообще это надо делать.
Раньше в старых домах в электрическом щитке стоял один автомат, который отключал сразу все: все розетки и все освещение в квартире.
Основными потребителями были пару светильников, настольная лампа, телевизор, утюг и электробритва, иногда что-то еще.
В наше время электроприборов стало намного больше, возросли и требования к современной электропроводке.
Современные распределительные электрические щиты значительно «подросли» в размерах, существенно изменилась и их начинка.
Стиральные машины, электроводонагреватели, кондиционеры, различная аудио- и видеотехника. Освещение редко ограничивается одним светильником или люстрой под потолком – широко применяются различные подсветки, бра, встроенные светильники, к тому же вся эта красота нередко управляется из нескольких мест.
На современной кухне, пожалуй, самое большое сосредоточение бытовой техники: электроплиты, электродуховки, микроволновки, посудомоечные машины, пароварки, мультиварки, кухонные комбайны, электрочайники и много других нужных и полезных приборов.
Для того, чтобы распределить нагрузку, обеспечить защиту и безопасность эксплуатации, а так же для удобства использования электропроводку делят на группы.
Разделение на группы позволяет раздельно управлять электроснабжением отдельных электроприборов или групп потребителей. Это удобно при выполнении ремонтных работ, можно отключить отдельную группу для проведения ремонта, в то же время потребители в других группах останутся работоспособными.
Также и в случае аварии в одной из групп, например, неудачно забитый в стену гвоздь или неудачно просверленное отверстие, либо в одной из комнат затопили соседи сверху, отключится только аварийная группа, остальными группами можно пользоваться.
Основные рекомендации.
Крупная бытовая техника и мощные потребители выполняются отдельной линией с установкой в электрощите отдельного аппарата защиты. Это электроплиты либо варочные поверхности, электродуховки, посудомоечные машины, бойлеры, стиральные машины, кондиционеры и др.
Розеточные группы — каждую комнату желательно делать отдельной группой. Зал отдельно, спальня отдельно, детская отдельно, кабинет отдельно и т.д.
