Задача аэродинамического расчета систем вентиляции

Этап первый

Сюда входит аэродинамический расчёт механических систем кондиционирования или вентиляции, который включает ряд последовательных операций.Составляется схема в аксонометрии, которая включает вентиляцию: как приточную, так и вытяжную, и подготавливается к расчёту.

Размеры площади сечений воздуховодов определяются в зависимости от их типа: круглого или прямоугольного.

Формирование схемы

Схема составляется в аксонометрии с масштабом 1:100. На ней указываются пункты с расположенными вентиляционными устройствами и потреблением воздуха, проходящего через них.

Выстраивая магистраль, следует обратить внимание на то какая система проектируется: приточная или вытяжная

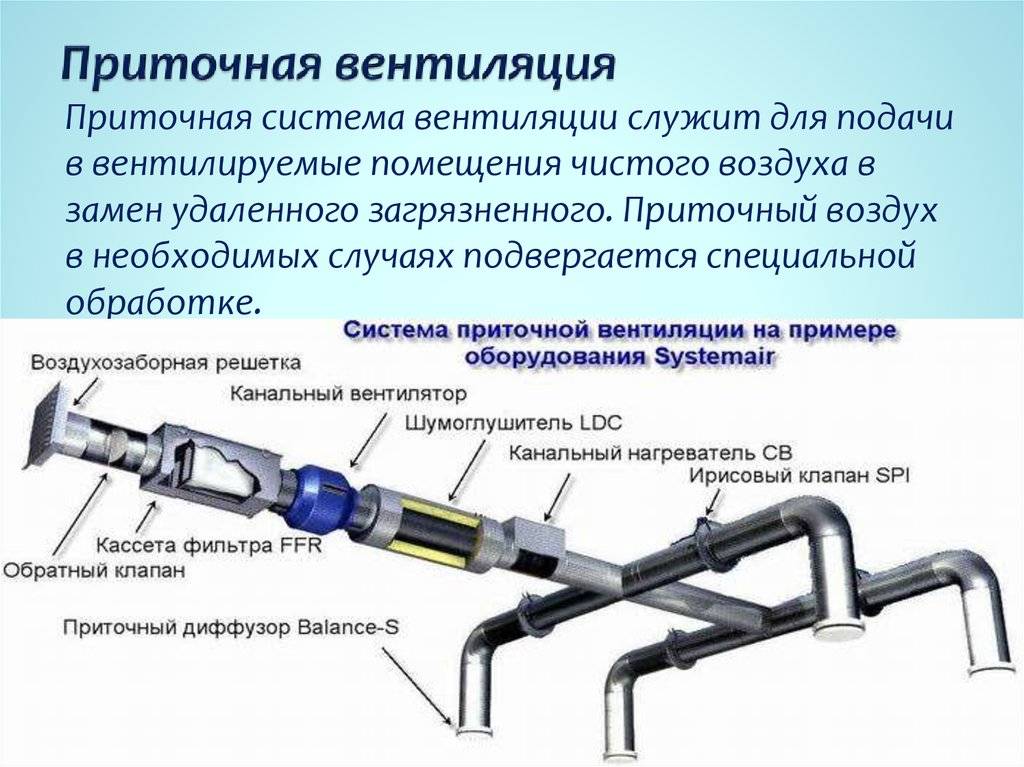

Приточная

Здесь линия расчёта выстраивается от самого удалённого распределителя воздуха с наибольшим потреблением. Она проходит через такие приточные элементы, как воздуховоды и вентиляционная установка вплоть до места где происходит забор воздуха. Если же система должна обслуживать несколько этажей, то распределитель воздуха располагают на последнем.

Вытяжная

Строится линия от самого удалённого вытяжного устройства, максимально расходующего воздушный поток, через магистраль до установки вытяжки и дальше до шахты, через которую осуществляется выброс воздуха.

Если планируется вентиляция для нескольких уровней и установка вытяжки располагается на кровле или чердаке, то линия расчёта должна начинаться с воздухораспределительного устройства самого нижнего этажа или подвала, который тоже входит в систему. Если установка вытяжки находится в подвальном помещении, то от воздухораспределительного устройства последнего этажа.

Вся линия расчёта разбивается на отрезки, каждый из них представляет собой участок воздуховода со следующими характеристиками:

• воздуховод единого размера сечения;
• из одного материала;
• с постоянным потреблением воздуха.

Следующим шагом является нумерация отрезков. Начинается она с наиболее удалённого вытяжного устройства или распределителя воздуха, каждому присваивается отдельный номер. Основное направление – магистраль выделяется жирной линией.

Далее, на основе аксонометрической схемы для каждого отрезка определяется его протяжённость с учётом масштаба и потребления воздуха. Последний представляет собой сумму всех величин потребляемого воздушного потока, протекающего через ответвления, которые примыкают к магистрали. Значение показателя, который получается в результате последовательного суммирования, должно постепенно возрастать.

Определение размерных величин сечений воздуховодов

Производится исходя из таких показателей, как:

• потребление воздуха на отрезке;
• нормативные рекомендуемые значения скорости движения воздушного потока составляют: на магистралях — 6м/с, на шахтах где происходит забор воздуха – 5м/с.

Рассчитывается предварительное размерная величина воздуховода на отрезке, которая приводится к ближайшему стандартному. Если выбирается прямоугольный воздуховод, то значения подбираются на основе размеров сторон, отношение между которыми составляет не более чем 1 к 3.

Этап второй

Здесь рассчитываются аэродинамические показатели сопротивления. После выбора стандартных сечений воздуховодов уточняется величина скорости воздушного потока в системе.

Расчёт потерь давления на трение

Следующим шагом является определение удельных потерь давления на трение исходя из табличных данных или номограмм. В ряде случаев может пригодиться калькулятор для определения показателей на основе формулы, позволяющей произвести расчёт с погрешностью в 0,5 процента. Для вычисления общего значения показателя, характеризующего потери давления на всём участке, нужно его удельный показатель умножить на длину. На этом этапе также следует учитывать поправочный коэффициент на шероховатость. Он зависит от величины абсолютной шероховатости того или иного материала воздуховода, а также скорости.

Вычисление показателя динамического давления на отрезке

Здесь определяют показатель, характеризующий динамическое давление на каждом участке исходя из значений:

• скорости воздушного потока в системе;
• плотности воздушной массы в стандартных условиях, которая составляет 1,2 кг/м3.

Определение значений местных сопротивлений на участках

Их можно рассчитать исходя из коэффициентов местного сопротивления. Полученные значения сводят в табличной форме, в которую включаются данные всех участков, причём не только прямые отрезки, но и по несколько фасонных частей. Название каждого элемента заносится в таблицу, там же указываются соответствующие значения и характеристики, по которым определяется коэффициент местного сопротивления. Эти показатели можно найти в соответствующих справочных материалах по подбору оборудования для вентиляционных установок.

При наличии большого количества элементов в системе или при отсутствии определённых значений коэффициентов используется программа, которая позволяет быстро осуществить громоздкие операции и оптимизировать расчёт в целом. Общая величина сопротивления определяется как сумма коэффициентов всех элементов отрезка.

Вычисление потерь давления на местных сопротивлениях

Рассчитав итоговую суммарную величину показателя, переходят к вычислению потерь давления на анализируемых участках. После расчёта всех отрезков основной линии полученные числа суммируют и определяют общее значение сопротивления вентиляционной системы.

Этап третий: увязка ответвлений

Когда проведены все необходимые расчёты необходимо произвести увязку нескольких ответвлений. Если система обслуживает один уровень, то увязывают ответвления не входящие в магистраль. Расчёт проводят в том же порядке, что и для основной линии. Результаты заносятся в таблицу. В многоэтажных зданиях для увязки используются поэтажные ответвления на промежуточных уровнях.

Критерии увязки

Здесь сопоставляются значения суммы потерь: давления по увязываемым отрезкам с параллельно присоединённой магистралью. Необходимо чтобы отклонение составляло не более 10 процентов. Если установлено, что расхождение больше, то увязку можно проводить:

• путём подбора соответствующих размеров сечения воздуховодов;
• при помощи установки на ответвлениях диафрагм или дроссельных клапанов.

Иногда для проведения подобных расчётов необходим всего лишь калькулятор и пара справочников. Если же требуется провести аэродинамический расчёт вентиляции больших зданий или производственных помещений, то понадобится соответствующая программа. Она позволит быстро определить размеры сечений, потери давления как на отдельных отрезках, так и во всей системе в целом.

https://www.youtube.com/watch?v=v6stIpWGDow Video can’t be loaded: Проектирование систем вентиляции. (https://www.youtube.com/watch?v=v6stIpWGDow)

Комментариев:

• Исходные данные для вычислений
• С чего начинать? Порядок вычислений

Сердцем любой вентиляционной системы с механическим побуждением воздушного потока является вентилятор, который создает этот поток в воздуховодах. Мощность вентилятора напрямую зависит от напора, который необходимо создать на выходе из него, а для того, чтобы определить величину этого давления, требуется произвести расчет сопротивления всей системы каналов.

Для расчета потерь давления нужна схема и размеры воздуховода и дополнительного оборудования.

Алгоритм вычисления скорости воздуха

Учитывая вышеизложенные условия и технические параметры конкретно взятого помещения, можно определить характеристики вентиляционной системы, а также рассчитать скорость воздуха в трубах.

Опираться следует на кратность воздухообмена, которая для данных расчетов является определяющим значением.

Для уточнения параметров расхода пригодится таблица:

В таблице представлены размеры воздуховодов с прямоугольным сечением, то есть указаны их длина и ширина. Например, при использовании каналов 200 мм х 200 мм при скорости 5 м/с расход воздуха составит 720 м³/ч

Чтобы самостоятельно произвести расчеты, нужно знать объем помещения и норму кратности воздухообмена для комнаты или зала заданного типа.

Например, необходимо узнать параметры для студии с кухней общим объемом 20 м³. Возьмем минимальное значение кратности для кухни – 6. Получается, что в течение 1 часа воздушные каналы должны переместить около L = 20 м³*6 =120 м³.

Также необходимо узнать площадь сечения воздуховодов, установленных в систему вентиляции. Она вычисляется по следующей формуле:

S = πr2 = π/4*D2,

где:

• S — площадь сечения воздуховода;
• π — число «пи», математическая константа, равная 3,14;
• r — радиус сечения воздуховода;
• D — диаметр сечения воздуховода.

Предположим, что диаметр воздуховода круглой формы равен 400 мм, подставляем его в формулу и получаем:

S = (3,14*0,4²)/4 = 0,1256 м²

Зная площадь сечения и расход, можем вычислить скорость. Формула расчета скорости воздушного потока:

V = L/3600*S,

где:

• V — скорость воздушного потока, (м/с);
• L — расход воздуха, (м³/ч);
• S  — площадь сечения воздушных каналов (воздуховодов), (м²).

Подставляем известные значения, получаем: V = 120/(3600*0,1256) = 0,265 м/с

Следовательно, чтобы обеспечить необходимую кратность воздухообмена (120 м3/ч) при использовании круглого воздуховода с диаметром 400 мм, потребуется установить оборудование, позволяющее увеличить скорость воздушного потока до 0,265 м/с.

Следует помнить, что описанные ранее факторы – параметры уровня вибрации и уровня шума – напрямую зависят от скорости движения воздуха.

Если шум будет превышать показатели нормы, придется снижать скорость, следовательно, увеличивать сечение воздуховодов. В некоторых случаях достаточно установить трубы из другого материала или заменить изогнутый фрагмент канала на прямой.

Этап третий: увязка ответвлений

Когда проведены все необходимые расчёты необходимо произвести увязку нескольких ответвлений. Если система обслуживает один уровень, то увязывают ответвления не входящие в магистраль. Расчёт проводят в том же порядке, что и для основной линии. Результаты заносятся в таблицу. В многоэтажных зданиях для увязки используются поэтажные ответвления на промежуточных уровнях.

Критерии увязки

Здесь сопоставляются значения суммы потерь: давления по увязываемым отрезкам с параллельно присоединённой магистралью. Необходимо чтобы отклонение составляло не более 10 процентов. Если установлено, что расхождение больше, то увязку можно проводить:

• путём подбора соответствующих размеров сечения воздуховодов;
• при помощи установки на ответвлениях диафрагм или дроссельных клапанов.

Иногда для проведения подобных расчётов необходим всего лишь калькулятор и пара справочников. Если же требуется провести аэродинамический расчёт вентиляции больших зданий или производственных помещений, то понадобится соответствующая программа. Она позволит быстро определить размеры сечений, потери давления как на отдельных отрезках, так и во всей системе в целом.

https://www.youtube.com/watch?v=v6stIpWGDow Video can’t be loaded: Проектирование систем вентиляции. (https://www.youtube.com/watch?v=v6stIpWGDow)

Главное требование ко всем типам систем вентиляции – обеспечивать оптимальную кратность обмена воздуха в помещениях или конкретных рабочих зонах. С учетом этого параметра проектируется внутренний диаметр воздуховода и подбирается мощность вентилятора

Для того чтобы гарантировать требуемую эффективность функционирования системы вентиляции, выполняется расчет потерь давления напора в воздуховодах, эти данные принимаются во внимание во время определения технических характеристик вентиляторов. Показатели рекомендуемой скорости воздушного потока указаны в таблице № 1

Основные формулы аэродинамического расчета

Первым делом необходимо сделать аэродинамический расчет магистрали. Напомним что магистральным воздуховодом считается наиболее длинный и нагруженный участок системы. За результатами этих вычислений и подбирается вентилятор.

Только не забывайте об увязке остальных ветвей системы

Это важно! Если нет возможности произвести увязку на ответвлениях воздуховодов в пределах 10% нужно применять диафрагмы. Коэффициент сопротивления диафрагмы рассчитывается за формулой:

Если неувязка будет больше 10%, когда горизонтальный воздуховод входит в вертикальный кирпичный канал в месте стыковки необходимо разместить прямоугольные диафрагмы.

Основная задача расчета состоит из нахождения потерь давления. Подбирая при этом оптимальный размер воздуховодов и контролирую скорость воздуха. Общие потери давления представляют собой сумму двух компонентов — потерь давления по длине воздуховодов (на трение) и потерь в местных сопротивлениях. Расчитываются они по формулам

Эти формулы правильны для стальных воздуховодов, для всех остальных вводится коэффициент поправки. Он берется из таблицы в зависимости от скорости и шероховатости воздуховодов.

Для прямоугольных воздухопроводов расчетной величиной принимается эквивалентный диаметр.

Рассмотрим последовательность аэродинамического расчета воздуховодов на примере офисов , приведенных в предыдущей статье, по формулам. А затем покажем как он выглядит в программке Excel.

Пример расчета

По расчетам в кабинете воздухообмен составляет 800 м3/час. Задание было запроектировать воздуховоды в кабинетах не больше 200 мм высотой. Размеры помещения даны заказчиком. Воздух подается при температуре 20°С, плотность воздуха 1,2 кг/м3.

Проще будет если результаты заносить в таблицу такого вида

Сначала мы сделаем аэродинамический расчет главной магистрали системы. Теперь все по-порядку:

Разбиваем магистраль на участки по приточным решеткам. У нас в помещении восемь решеток, на каждую приходится по 100 м3/час. Получилось 11 участков. Вводим расход воздуха на каждом участке в таблицу.

• Записываем длину каждого участка.
• Рекомендуемая максимальная скорость внутри воздуховода для офисных помещений до 5 м/с. Поэтому подбираем такой размер воздуховода, чтобы скорость увеличивалась по мере приближения к вентиляционному оборудованию и не превышала максимальную. Это делается для избежания шума в вентиляции . Возьмем для первого участка берем воздуховод 150х150, а для последнего 800х250.

V1=L/3600F =100/(3600*0,023)=1,23 м/с.

V11= 3400/3600*0,2= 4,72 м/с

Нас результат устраивает. Определяем размеры воздуховодов и скорость по этой формуле на каждом участке и вносим в таблицу.

Методика расчёта

Самый распространенный вариант, когда оба параметра — сила напора и площадь сечения — неизвестны. В этом случае каждый из них определяется отдельно, с применением своих формул.

Скорость

Она необходима для получения параметров динамического давления на проектируемом участке. Надо помнить, что расход воздуха известен заранее, причем, не для всей системы, а для каждого участка. Измеряется в м/с.

υ _фак = L/(3600×F_ф), где

L — расход воздуха на исследуемом участке, м3/ч

Давление

Вентиляционная система делится на отдельные ветки (участки) по местам изменения расхода воздуха или изменениям площади сечения. Каждый нумеруется. Естественное располагаемое давление определяется по формуле:

Δр_е = h .g ( ρ_н –ρ_вн), где

 h – разница при подъёме между верхней и нижней точкой ρ_н и ρ_вн – плотность внутри/снаружи

Плотности определяются с использованием параметров перепада температуры воздуха внутри и наружи помещения. Они указаны в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Далее берётся формула:

Σ(R . L .β_ш +Z) ≤Δ р_е, где

Σ(R . L .β_ш +Z) – сумма расхода давления на рассматриваемом участке, где

R – удельные потери от трения (Па/м); L – длина рассматриваемого участка (м); β_ш – коэффициент шероховатости стенок вентканалов; Z – потери давления в местных сопротивлениях; Δр_е – естественное располагаемое давление.

Важно заложить небольшой запас по давлению, будет вполне достаточно 5-10%. Подбор воздуховода ведётся по специальным таблицам

Если необходим квадратного или прямоугольного сечения, то его приводят по формуле эквивалента круглого канала:

Подбор воздуховода ведётся по специальным таблицам. Если необходим квадратного или прямоугольного сечения, то его приводят по формуле эквивалента круглого канала:

dэкв= 2а . в /(а+в), где

а,в – геометрические размеры канала, см

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

1. С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
2. На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
3. В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
4. Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

Классификация условных обозначений

Рабочий чертёж вентиляции включает буквенные/графические сокращения для основных элементов

Неважно, проектируется система проветривания для небольшой квартиры или огромного производственного помещения, везде используется одинаковая система знаков

Буквенные

Буквенные сокращения названий элементов прописаны в ГОСТ 21.602-2003:

• П – приточная вентсистема с искусственным побуждением.
• В – вытяжная с механической тягой.
• У – завеса воздушная.
• А – устройства отопления
• ПЕ – приточка с естественным побуждением.
• ВЕ – вытяжная вентсистема с естественной тягой.
• ЛП – люки для замера основных характеристик воздушной массы.
• ЛВ – технологические отверстия для чистки внутренней поверхности воздуховода.
• Буквенное и числовое обозначение воздуховодов представлено в ГОСТ 21.205.
• Отметки высот на аксонометрических схемах систем воздухообмена обозначаются цифрами, вписанными в прямоугольник.
• Размер сечения воздуховода указывается в миллиметрах.
• Уклон вентиляционных шахт, если такой предусмотрен проектом, обозначается знаком «Ð». Угол указывает направление уклона, а цифра после знака — его числовое значение.

Графические

Основной объём информации подаётся в графическом виде, это позволяет быстро, общедоступно и безошибочно описать вентсистему.

• Вентиляторы, расположенные на крыше, обозначаются с помощью упрощённой штрихпунктирной линии. Если на кровле установлены сложные вентиляционные или охладительные установки, то рисуется отдельный план.
• Если воздуховоды проложены многоярусно, то в пределах одного плана разрешается их условное обозначение один под другим.
• Вся дополнительная информация: расчётная температура, кратность воздухообмена, наружные микроклиматические параметры указываются в таблице. Она может располагаться на общем чертеже или отдельной вкладке.

Таб. 1 Воздуховоды

Таблица содержит условные обозначения на планах, разрезах и схемах прямоугольных и круглых воздуховодов.

Таб. 2 Шахтовые воздуховоды

Таблица показывает обозначения воздуховодов, проходящих через шахты.

Таб. 3 Фитинги прямоугольного сечения

Элементы соединения различных системы вентилирования. Согласно требованиям, прописанным в нормативной документации, рекомендуется использовать для монтажных проектов.

Таб. 4 Фитинги круглого сечения

То же самое, что и в таблице 3, но с элементами круглого сечения.

Таб. 5 Вытяжные и приточные устройства

Решётки и воздухораспределительные устройства для общеобменной/локальной вентсистемы.

Таб. 6 Элементы систем вентиляции

Указаны прямой и обратный клапан, дроссель клапана, дверки для обслуживания калорифера, замены фильтров, клапан аварийный огнезадерживающий и ряд других элементов.

У каждого графического элемента есть свой код, он написан в крайнем левом столбце. Первые две цифры — номер таблицы, вторые две — порядковый номер по списку.

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

1. С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
2. На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
3. В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
4. Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

Какие виды бывают

Существует два способа циркуляции воздуха в системе: естественный и принудительный. Разница в том, что в первом случае прогретый воздух движется в соответствии с законами физики, а во втором — при помощи вентиляторов. По способу воздухообмена устройства делятся на:

• рециркуляционные — используют воздух непосредственно из помещения;
• частично рециркуляционные — частично используют воздух из помещения;
• приточные, использующие воздух с улицы.

Особенности системы Антарес

Принцип работы Антарес комфорт такой же, как и у других систем воздушного отопления.

Воздух нагревается агрегатом АВН и по воздуховодам с помощью вентиляторов распространяется по помещениям.

Назад воздух возвращается по обратным воздуховодам, проходя через фильтр и коллектор.

Процесс циклический и происходит бесконечно. Смешиваясь с тёплым воздухом из дома в рекуператоре, весь поток идёт обратным воздуховодом.

Преимущества:

• Низкий уровень шума. Все дело в современном немецком вентиляторе. Строение его обратно загнутых лопаток слегка подталкивают воздух. Он не ударяется в вентилятор, а словно обволакивает. Кроме того, предусмотрена толстая звукоизоляция АВН. Совокупность этих факторов делает работу системы почти бесшумной.
• Скорость прогрева помещения. Обороты вентилятора регулируются, что даёт возможность установить полную мощность и быстро прогреть воздух до желаемой температуры. Уровень шума заметно повысится пропорционально скорости подаваемого воздуха.
• Универсальность. При наличии горячей воды, система Антарес комфорт способна работать с любым видом обогревателя. Предусмотрена возможность установить и водяной, и электрический нагреватель одновременно. Это очень удобно: при исчезновении одного источника питания, перейти на другой.
• Ещё одной особенностью является модульность. Это значит, что Антарес комфорт состоит из нескольких блоков, что приводит к снижению веса и простоте в установке и обслуживании.

При всех достоинствах, Антарес комфорт не имеет недостатков.

Volcano или Вулкан

Соединённые вместе водный калорифер и вентилятор — так выглядят отопительные агрегаты польской фирмы Volkano. Работают они от воздуха в помещении и не используют уличного.

Фото 2. Прибор от производителя Volcano предназначенный для воздушных систем отопления.

Нагретый тепловым вентилятором воздух равномерно распределяется через предусмотренные жалюзи в четырёх направлениях. Специальные датчики поддерживают нужную температуру в доме. Отключение происходит автоматически, когда в работе агрегата нет необходимости. На рынке представлено несколько моделей тепловых вентиляторов Volkano разных типоразмерах.

Особенности воздушно-отопительных агрегатов Volkano:

• качество;
• доступная цена;
• бесшумность;
• возможность установки в любом положении;
• корпус из износостойкого полимера;
• полная готовность к монтажу;
• три года гарантии;
• экономичность.

Отлично подойдёт для обогрева заводских цехов, складов, больших магазинов и супермаркетов, птицефабрик, больниц и аптек, спорткомплексов, теплиц, гаражных комплексов и церквей. В комплекте идут схемы подключения, позволяющие сделать монтаж быстрым и лёгким.

Расчет потерь давления в воздуховоде

Когда известны параметры воздуховодов (их длина, сечение, коэффициент трения воздуха о поверхность), можно рассчитать потери давления в системе при проектируемом расходе воздуха.

Общие потери давления (в кг/кв.м.) рассчитываются по формуле:

P = R*l + z,

где R — потери давления на трение в расчете на 1 погонный метр воздуховода, l — длина воздуховода в метрах, z — потери давления на местные сопротивления (при переменном сечении).

1. Потери на трение:

В круглом воздуховоде потери давления на трение Pтр считаются так:

Pтр = (x*l/d) * (v*v*y)/2g,

где x — коэффициент сопротивления трения, l — длина воздуховода в метрах, d — диаметр воздуховода в метрах, v — скорость течения воздуха в м/с, y — плотность воздуха в кг/куб.м., g — ускорение свободного падения (9,8 м/с2).

Замечание: Если воздуховод имеет не круглое, а прямоугольное сечение, в формулу надо подставлять эквивалентный диаметр, который для воздуховода со сторонами А и В равен: dэкв = 2АВ/(А + В)

2. Потери на местные сопротивления:

Потери давления на местные сопротивления считаются по формуле:

z = Q* (v*v*y)/2g,

где Q — сумма коэффициентов местных сопротивлений на участке воздуховода, для которого производят расчет, v — скорость течения воздуха в м/с, y — плотность воздуха в кг/куб.м., g — ускорение свободного падения (9,8 м/с2). Значения Q содержатся в табличном виде.

Типы воздуховодов

Воздуховоды — это элементы системы, отвечающие за перенос отработанного и свежего воздуха. В состав входят основные трубы переменного сечения, отводы и полуотводы, а также разнообразные переходники. Различаются по материалу и форме сечения.

От типа воздуховода зависит область применения и специфика движения воздуха. Существует следующая классификация по материалу:

1. Стальные — жёсткие воздуховоды с толстыми стенками.
2. Алюминиевые — гибкие, с тонкими стенками.
3. Пластиковые.
4. Матерчатые.

По форме сечения подразделяются на круглые разного диаметра, квадратные и прямоугольные.

Алгоритм расчета потерь напора воздуха

Расчет нужно начинать с составления схемы системы вентиляции с обязательным указанием пространственного расположения воздуховодов, длины каждого участка, вентиляционных решеток, дополнительного оборудования для очистки воздуха, технической арматуры и вентиляторов. Потери определяются вначале по каждой отдельной линии, а потом суммируются. По отдельному технологическому участку потери определяются с помощью формулы P = L×R+Z, где P – потери воздушного давления на расчетном участке, R – потери на погонном метре участка, L – общая длина воздуховодов на участке, Z – потери в дополнительной арматуре системы вентиляции.

Для расчета потерь давления в круглом воздуховоде используется формула Pтр. = (L/d×X) × (Y×V)/2g. X – табличный коэффициент трения воздуха, зависит от материала изготовления воздуховода, L – длина расчетного участка, d – диаметр воздуховода, V – требуемая скорость воздушного потока, Y – плотность воздуха с учетом температуры, g – ускорение падения (свободного). Если система вентиляции имеет квадратные воздуховоды, то для перевода круглых значений в квадратные следует пользоваться таблицей № 2.

Табл. № 2. Эквивалентные диаметры круглых воздуховодов для квадратных

150	200	250	300	350	400	450	500
250	210	245	275
300	230	265	300	330
350	245	285	325	355	380
400	260	305	345	370	410	440
450	275	320	365	400	435	465	490
500	290	340	380	425	455	490	520	545
550	300	350	400	440	475	515	545	575
600	310	365	415	460	495	535	565	600
650	320	380	430	475	515	555	590	625
700	390	445	490	535	575	610	645
750	400	455	505	550	590	630	665
800	415	470	520	565	610	650	685
850	480	535	580	625	670	710
900	495	550	600	645	685	725
950	505	560	615	660	705	745
1000	520	575	625	675	720	760
1200	620	680	730	780	830
1400	725	780	835	880
1600	830	885	940
1800	870	935	990

Потери давления воздуха в изгибах берутся из таблицы № 3.

Табл. № 4. Потери давления в диффузорах

Табл. № 5. Диаграмма потерь давления воздуха в прямолинейных воздуховодах

Во время проектирования и расчетов существующие нормативные акты рекомендуют, чтобы разница в величине потерь давления между отдельными участками не превышала 10%. Вентилятор нужно устанавливать в участке системы вентиляции с наиболее высоким сопротивлением, самые удаленные воздуховоды должны иметь минимальное сопротивление. Если эти условия не выполняются, то необходимо изменять план размещения воздуховодов и дополнительного оборудования с учетом требований положений.

Чтобы определиться с размерами сечений на любом из отрезков воздухораспределительной системы, необходимо произвести аэродинамический расчет воздуховодов. Показатели, полученные при таком расчёте, определяют работоспособность как всей проектируемой системы вентиляции, так и отдельных её участков.

Для создания комфортных условий в кухне, отдельной комнате или помещении в целом необходимо обеспечить правильную проектировку воздухораспределительной системы, которая состоит из множества деталей

Важное место среди них занимает воздуховод, определение квадратуры которого оказывает влияние на значение скорости воздушного потока и шумность вентиляционной системы в целом. Определить эти и ряд других показателей позволит аэродинамический расчет воздуховодов
