Испытание вентиляции: проверка расхода воздуха, кратности воздухообмена, производительности

Порядок испытаний

1. На начальном этапе осуществляется проверка отопительного, кондиционирующего и вентилируемого оборудования на соответствие нормам. Также проверяются паспорта и сертификаты на все имеющиеся устройства.
2. На втором этапе определяется количество измерений, которые предстоит провести, разрабатывается техническое задание, определяется стоимость испытательных работ, и после этого составляется смета расходов.
3. Далее выполняются индивидуальные испытания систем вентиляции, включающие в себя документальное фиксирование температуры, влажности, давления, и скорости, с которой движутся потоки, а также определение динамического, статистического и полного давлений. Кроме того специалисты проверяют, правильно ли установлены решетки и все имеющиеся в вентсистеме клапаны. Кроме этого, проводятся вычисления, позволяющие определить, с какой скоростью удаляются продукты сгорания, и т. д.

Испытания должны завершаться оформлением всех необходимых документов — актов, протоколов, паспорта вентсистемы и отдельного оборудования.

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

</ul>

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Системы дымоудаления

Как работает дымоудаление

Среди аварийных систем вентиляции особое место занимают воздухообменные установки, обеспечивающий отвод дыма при возникновении пожаров

Важность их трудно переоценить, поскольку основной причиной гибели людей на пожаре является не огневое поражение, а отравление продуктами горения

При разработке таких систем следует просчитывать не только объёмно-скоростные показатели воздушных потоков, но и необходимую разность давлений. Она должны быть такой, чтобы воздух из сопредельных помещений создавал «подпирающие» потоки, обеспечивающие вытеснение дыма в вытяжные шахты.

Кроме этого, есть существенные отличия при комплектации силового оборудования. Согласно СНиП 2.04.05-91, оно должно обеспечивать непрерывную работу системы в течение 2 часов даже в том случае, когда температура воздушных масс составляет 400C (и один час при температуре 600C).

Система дымоудаления

Основным документом, регламентирующим разработку противодымных систем, является СНиП 41-01-2003

При разработке аварийных комплексов важно учитывать их существенные отличия от других вариантов вентиляции:

• используется особо надёжная схема соединений между секциями воздуховодов, обеспечивающая неразрывность и сохранение рабочих сечений при воздействии высоких температур;
• применение автоматически управляемых клапанов для отсечения пламени, которые тоже должны быть выполнены в огнестойком варианте;
• силовой блок состоит из двух модулей – вентиляторы подпора и вытяжные насосы;
• в режиме ожидания все рабочие каналы закрыты управляемыми клапанами.

Компания «Мега.ру» принимает заказы на проектирование и модернизацию систем вентиляции любой конфигурации, включая аварийные и дымоудаляющие установки. Уточнить детали сотрудничества и рассчитать стоимость работ можно по телефонам, указанным в разделе «Контакты».

В какие инстанции обращаться?

Паспортизация систем вентиляции проводится одной из следующих организаций:

Частная контора. Самый доступный, и поэтому самый распространенный путь. Однако велик риск столкнуться с непрофессионалами, а значит, и получить низкое качество проведения работ. Паспорт может быть заполнен с ошибками, в нем могут быть указаны не все данные, а значит, вся процедура пойдет насмарку.
Монтажная организация. Специалисты, которые производят монтаж вентиляционных систем, часто выдают и паспорта на них

Однако важно знать, что квалифицированное выполнение работ может гарантировать не простой специалист по монтажу, а только главный инженер.
Специализированная лаборатория. Получить паспорт в таком испытательном центре, в принципе, можно: их техническая база оснащена всем необходимым для проведения паспортизации

Однако не всегда в штате числятся профессиональные инженеры, так что и здесь есть риск столкнуться с неправильной трактовкой показателей.
Организация по паспортизации и диагностике. Здесь работают настоящие профессионалы, поскольку само предприятие узкоспециализированное. Если вам требуется высококлассное проведение работ, именно сюда следует обратиться. Здесь же можно получить ответы на все интересующие вопросы, например, о том, что такое паспортизация вентиляционной системы и с какой периодичностью ее следует проводить. А также чем она поможет дальнейшему продвижению вашего бизнеса.

Акт (протокол) проверки эффективности вентиляции в доме — образец

Приложение В (рекомендуемое). Структура технического отчета о выполнении работ по испытанию и наладке систем вентиляции и кондиционирования:

3 Результаты испытания систем вентиляции и оборудования (в том числе описать методики испытаний и последовательность выполнения измерений).

4 Санитарно-гигиенические и/или технологические условия воздушной среды помещений (в том числе условия выполнения испытаний).

5 Выводы и рекомендуемые мероприятия (по профилактике установленного оборудования с указанием его особенностей).

6 Чертежи:

— планы помещений (цеха) с нанесением систем вентиляции;

— аксонометрическая схема воздуховодов системы;

7 Таблицы:

характеристика вентиляционного оборудования;

— метеорологическое состояние воздушной среды;

Примечание — Если объем материала, вносимого в таблицу, не превышает пяти строк, то материал допускается представлять без оформления таблицы.

8 Указания по эксплуатации по результатам испытания и наладки систем вентиляции и кондиционирования воздуха, включая мероприятия по энергосбережению.

Особенности проверки вентиляции

Определение эффективности работы системы вентиляции осуществляется аккредитованными организациями при помощи высокотехнологичного оборудования. После завершения проверки проводятся расчеты, на основании которых выносится экспертное заключение.

В ходе обследования проводится сравнение полученных результатов с нормативными требованиями. Причем оценивается не только эффективность воздухообмена, но и его кратность.

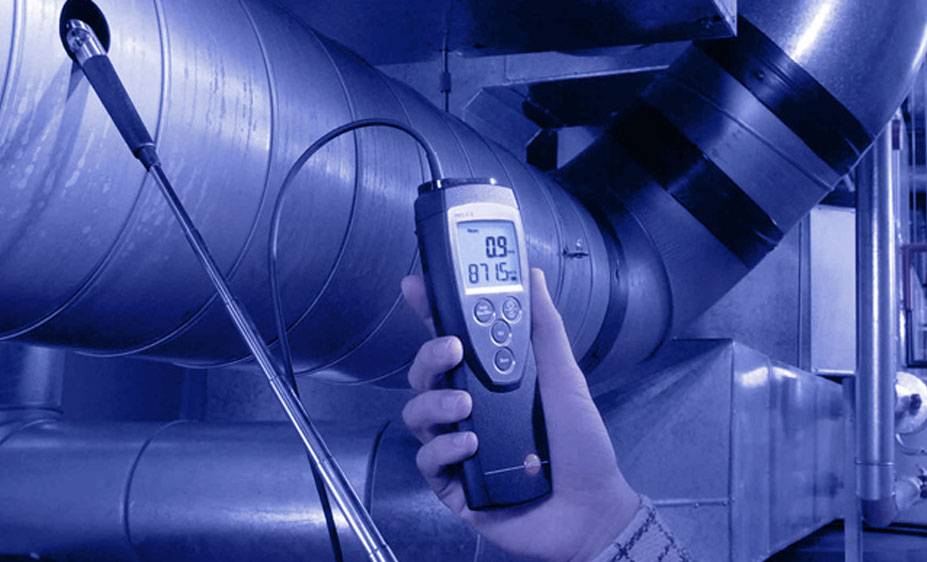

Самую высокую точность замеров обеспечивают специализированные приборы. Для проведения обследования может быть заключен  договор с аккредитованной организацией

Проверка документации, подтверждающей эффективность работы вентиляционных систем, проверяется Роспотребнадзором. При наличии нарушений ответственность несет администрация образовательного учреждения

Если в процессе проверки выявляются отклонения, профессионалы предоставляют рекомендации по отладке системы. Ростехнадзором осуществляется проверка документации. При обнаружении недочетов администрацию учебного заведения ожидают штрафные санкции.

Периодичность, сроки проведения проверок, так же, как и нормы, устанавливаются санитарными нормами:

• использование системы вентиляции разрешается после проведения пуско-наладочных работ, получения технических паспортов;
• СанПин регламентирует периодичность проверки не реже раза в год или при сдаче объекта, а также в школах вентсистема проверяется перед началом учебного года;
• естественные, общеобменные сети проверяются не реже раза в 3 года.

Приведенные выше нормативы актуальны для вентиляции, которая работает корректно.

Когда пуско-наладочные работы не были проведены или были проведены некорректно, зачастую вентиляционные системы работают со сниженной эффективностью.

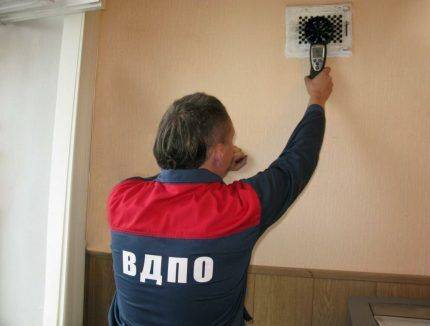

Как часто нужно проверять вентиляцию

В многоквартирном доме вентканалы и шахты считаются общим имуществом. Поэтому проверка вентиляции в квартире выполняется по требованиям жильцов или нормам обследования мастерами управляющей организацией. Для этого фирма проводит осмотр вентиляции, очистку или ремонт каналов, шахт (при необходимости). Работу компания выполняет на основании лицензии, могут привлекаться жильцами сторонние фирмы, с которыми ранее были подписаны договора на обслуживание.

Регулярность проверки вентканалов и шах в многоквартирных домах следующая (по нормам СПиП):

• Если в помещении нет газовых приборов, то 1 раз в год.
• Когда используют в доме газовые установки, то 2 раза в год.

Первичная проверка качества работы вентиляции проводится в присутствии заказчика до подсоединения и ввода в эксплуатацию нового здания или оборудования.

Будущие проверки в зависимости от материала и конструкции вентканалов выполняют:

• Перед стартом отопительного сезона.
• Для кирпичных вентканалов – не реже 1 раза в квартал.
• Для каналов из других материалов (асбестоцементных, стальных и пр.) – 1 раз в год.
• После каждого ремонта и модернизации дымоходов и вентканалов.

В частных домовладениях проверка и чистка дымвентканалов может выполняться владельцем жилища. Он должен пройти обучение в спецучреждении, сдать экзамен, получить допуск. Обследование системы вентиляции в многоквартирном доме выполняется только специалистами.

В ходе проверки составляется акт. В нем будет указано, что в сооружении соблюдаются все правила и нормы в части вентиляции и пожарной безопасности. Специалисты проводят проверку работоспособности и аэродинамические испытания вентсистем. Если система неисправна, есть видимые повреждения, то акт проверки не подписывают. Сам документ отражает результаты выполненных экспертиз, в том числе всех видов обследований.

Нельзя выполнять любые работы, очистку, реконструкцию дымвентканалов квартиросъемщиками. Если система не работает в новостройке, то все претензии нужно предъявлять к застройщику. Там действует 5-летняя гарантия на все виды работы. Спорные ситуации решаются уже через проведение независимых экспертиз.

Вентиляция имеет большое значение для создания комфортного микроклимата в квартире. Иначе появятся неприятные запахи, сырость и спертый воздух. Для качественного воздухообмена должны правильно работать вытяжка с приточной вентиляцией. Доверять такие вопросы лучше специалистам.

Рейтинг ТОП-10 в 2021 году: бризеры, рекуператоры, проветриватели для частного дома и квартиры

Влияние воздухообмена на результативность обучения

Научно подтверждено, что при достаточном количестве свежего воздуха ученики меньше болеют, активнее ведут себя на уроках, лучше запоминают новый материал. А при недостатке кислорода чувствуют сонливость, подавленность, раздражительность.

Поскольку дети в рабочие дни до 80% времени проводят в учебных классах, важно создать комфортные условия пребывания в школе, обеспечив эффективный воздухообмен. Восприятие информации на уроке зависит не только от сложности предмета, формы изложения материала

Недостаток кислорода снижает общую умственную активность, что сказывается на успеваемости детей

Восприятие информации на уроке зависит не только от сложности предмета, формы изложения материала. Недостаток кислорода снижает общую умственную активность, что сказывается на успеваемости детей

Законодательством устанавливается периодичность обследования системы вентиляции школы, однако ежегодная проверка не способна обеспечить контроль над эффективностью воздухообмена в изменяющихся условиях, например, при изменении температуры воздуха за окном, после начала отопительного сезона.

Интенсивность подачи кислорода может снижаться при наличии перечисленных ниже факторов:

• старое здание школы оснащено неэффективной системой вентиляции;
• пластиковые окна без форточек, которые обеспечивают герметичность, не пропускают воздух с улицы;
• устаревшая вентиляционная система или ее полное отсутствие.

Списывая вялость ребенка на погоду или время года не стоит забывать о достаточном количестве кислорода, которое должно поступать в организм

Если система вентиляции не справляется со своими функциями, важно проветривать помещение во время перемены или поднять вопрос о возможности оснащения окон приточными клапанами

Кому необходимо заказывать испытания вентсистем?

В большинстве случаев работы по паспортизации заказываются владельцем здания (товариществом собственников). В некоторых случаях, работы заказывает организация, которая непосредственно использует систему (арендатор).

Чаще всего контролю на наличие паспортов подвергаются компании, работающие с населением:

• бары, рестораны, кафе, столовые;
• парикмахерские, салоны красоты, педикюрный/маникюрный кабинеты;
• медицинские центры, стоматологические кабинеты;
• фитнес и тренажерные залы, залы аэробики и гимнастики;
• бассейны, сауны, аквапарки;
• магазины продовольственной группы товаров;
• другие производственные и промышленные предприятия.

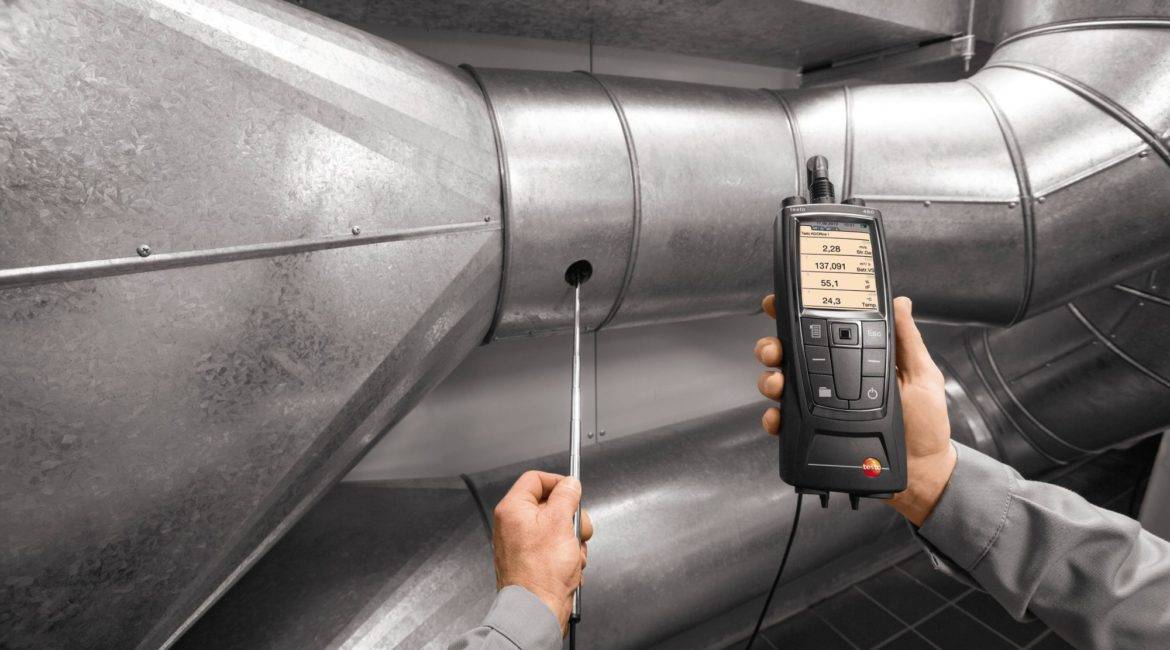

ход работ при проверке эффективности

По методике выполняются все инструментальные замеры в соответствии с
составом работ. Обычно испытываются вентиляторы и сети, этого достаточно
для отчёта инспекциям. Для собственных потребностей могут понадобиться
и другие замеры.

Электрические измерения мы не делаем, это запрещено правилами безопасности.
Такие измерения проводят электротехнические лаборатории или службы самого
предприятия.

На некоторых предприятиях стараются извлечь максимальную пользу из замеров,
проводят их в три сезоне, зимой, летом и в переходный, что позволяет при
сопоставлении результатов получить некое подобие замеров при наладке
на санитарный эффект.

Чтобы посчитать воздушный или иной баланс необходимо кроме принудительной
испытывать и естественную вентиляцию.

Выводы и полезное видео по теме

Школа является достаточно сложным объектом, ее особенности важно учитывать при обустройстве вентиляции. Пять полезных рекомендаций, предложенных профессионалами в видео, помогут обеспечить эффективный воздухообмен и здоровую атмосферу в классных комнатах:. https://www.youtube.com/embed/FMZuqxUGLBA

Когда организация воздухообмена проведена грамотно, проблем с проверками вентиляции в школе не возникнет. Однако не каждое образовательное учреждение имеет возможность модернизировать систему. Возраст многих сооружений исчисляется десятилетиями, и для обновления оборудования требуются немалые средства.
