Как установить ЖБ лоток для сточной воды

Разновидности водоотводных лотков

По форме и структуре

Водоотводные лотки бывают таких видов:

• с прямолинейным профилем;
• П-образной формы;
• с щелевой конструкцией;
• телескопические;
• с решеткой и без.

Лотки с прямолинейным профилем принимает воду по всей длине.

Применяют два варианта установки. В первом случаи лоток кладется на фундаментную подушку. Во втором не используется фундамент и обмуровка.

Дренаж П-образной формы всегда укрывается решеткой, для от фильтровки крупного мусора.

Водоотводные лотки с щелевой конструкцией, по функционалу похожи на П-образные. Разница в том, что в одном блоке решетка, а в другом узкая щель вдоль дренажа. Щель может быть прерывающаяся или в длину всего блока.

Телескопические блоки собираются, как черепица. Они не имеют решетки. Устанавливаются для отвода воды с возвышенности. Их монтаж требует выполнения и соблюдения всех норм. Скорость водного потока высокая. При неправильной установке происходит заиление, через непродолжительное время образуются трещины. Размывается грунт, блоки расходятся и перестают выполнять свою функцию.

С решеткой или без. Решетка предназначена для двух функций. Первая от фильтровка мусора. Вторая безопасность и эстетика.

По материалу

Бетон. Изготавливают на предприятиях. Отливают по стандартам в формы. Удаляют лишний воздух, используя вибрацию. Для изготовления водостоков применяются сорта тяжелого бетона, и используется арматура, что значительно повышает прочность.

Изготовить водоотводные лотки из бетона, можно самостоятельно.

Будьте внимательны. Удалите все пузырьки воздуха, иначе образуются трещины.

Обязательно применяйте арматуру, используя сварку. Концы проволоки должны утонуть в цементе.

Форму обработайте машинным маслом. Она может быть из металла или пластика. После заливки зафиксируйте изделие.

В течение 7 дней дайте высохнуть.

При желании готовые лотки можно покрасить.

По стандартам

Все изделия для монтажа водостоков должны отвечать европейским стандартам EN1433. Каждое изделие классифицируется:

• Класс А15 — максимальный вес 1, 5 т.
• Класс В125 — максимальный вес 12, 5 т.
• Класс С250 — максимальный вес 25 т.
• Класс D400 — максимальный вес 40 т.
• Класс Е600 — максимальный вес 60 т.
• Класс F900 — максимальный вес 90 т.

Лотки водоотводные производятся в двух категориях:

Стандартная— изделия выдерживают постоянную нагрузку 1,5-25 тонн. Используется для пешеходных и автомобильных покрытий, автостоянок, дорог с узкими (до 50 см) обочинами.

Усиленная— элементы выдерживают нагрузку 40-90 тонн. Лотки повышенной прочности, применяемые на любых видах дорожных покрытий, аэродромах, в промышленных цехах, в погрузочно-разгрузочных зонах.

Существует отечественный стандарт ГОСТ:

• ГОСТ 21509 – 85,
• ГОСТ 13015.0−83,
• ГОСТ 26633–91,
• ГОСТ 17608–91.

По размерам

Все лотки имеют стандарты размеров:

• Ширина от 0,14 до 4м.
• Высота от 0,06 до 1,68

Высота латка по стандарту не больше метра. В остальных случаях она зависит от веса и ширины изделия.

С решеткой и без

Решеткой накрывают водостоки на открытых участках пешеходных зон и на шоссе. Есть классические и дизайнерские(с рисунком) На их функционал наличие рисунка ни как не влияет. В случае установки телескопических и щелевых лотков этот элемент не используется.

Сами решетки выполняются из трех материалов:

• чугун;
• резина;
• метал

Чугун самый надежный крепкий материал. Практически не подвергается износу.

Металл хорош, как и чугун. Разница только в весе, и в сроке службы.

Резиновые решетки применяют в основном в общественных зданиях и по их периметру.

Основные преимущества использования ЖБ лотков и блоков

Водоотводные желоба используются сегодня повсеместно, так как подходят для создания и эксплуатации системы любой сложности, объема, на том или ином объекте. С использованием бетонных изделий можно легко и быстро смонтировать всю конструкцию.

Главные плюсы создания системы для отвода воды из бетонных стоков:

• Простой и быстрый монтаж
• Эффективный отвод с участка сточной, грунтовой, дождевой, талой воды в соответствии с установленными стандартами
• Эстетичность и отсутствие необходимости в особом уходе
• Механическая прочность, надежность и долговечность системы
• Стойкость к температурным перепадам, различным внешним негативным воздействиям

Примеры размещения

Водоотводные бетонные водостоки используют в самых разных ситуациях и условиях – монтируют вдоль подъездных путей, в пешеходных зонах, на разного типа спортивных объектах, в местах активного движения транспорта, часто на автомобильных стоянках. Также актуальны такие системы на частных и промышленных объектах, где нужно обеспечить отвод воды и тем самым повысить комфорт и качество эксплуатации.

Лотки должны размещаться таким образом, чтобы не мешать проходу людей и проезду транспорта, сохранять свои характеристики и свободно выдержать немалый вес автомобилей. Обычно для данных целей создают прочные и надежные водосточные лотки из железобетона прямоугольного или квадратного сечения.

Там, где есть ограничение по глубине (гаражи, кровли, балконы и др.), используют водоотводные бетонные лотки, выполненные в формате небольших мелких секций.

Современные производители предлагают достаточно большой выбор самых разных вариантов исполнения ЖБИ данного типа, поэтому в процессе проектирования главным этапом становится правильное выполнение расчетов, а уж отыскать элементы для формирования системы нужной конфигурации не составит труда.

Цены, особенности и характеристики

Бетонный лоток водоотводной является базовым элементом водосточной системы. Цена изделия может варьироваться в достаточно ощутимых пределах и зависит от материала изготовления, величины и веса, конструкционных особенностей: лоток может быть сделан из бетона или полимерпесчаной смеси, серого цвета или с добавкой пигментов, с армированием или без, комплектоваться решеткой (из меди, нержавеющей или обычной стали, чугуна).

Где приобрести

Купить желоба бетонные для водостока можно непосредственно на заводе или у компаний, сотрудничающих с производителями. При выборе стоит обращаться только в проверенные фирмы, у которых есть сертификат на качество продукции, все соответствующие лицензии и разрешения.

Качество изделия гарантируется такими условиями: использование в производстве современного высокоточного оборудования и безопасных высококачественных материалов, полное соответствие процесса установленной технологии, соответствие готовых изделий ГОСТам и всем указанным в них параметрам, что определяется при многоступенчатых проверках (как правило, на каждом этапе производства).

Бетонные и железобетонные стоки (желоба, водостоки) для воды: виды, монтаж, размеры

Бетонные стоки для воды используются для организации поверхностного дренажа и удаления с участка избыточной влаги, появившейся в результате осадков, потоков талых вод. Конструкции данного типа активно применяют на территориях жилых/промышленных комплексов, на автомобильных магистралях и других объектах.

Железобетонные лотки и стоки для воды – наиболее эффективный вариант обустройства водоотводных конструкций. Из лотков создается дренажная система, которая может выступать одновременно функциональным элементом и даже украшением участка (при выполнении из цветного бетона, оригинальной конструкции, сочетающихся с тротуарной плиткой, архитектурными объектами).

Лоток водоотводный бетонный

Так называется изделие со значительным углублением. Оно выполняет функции поверхностного дренажа. За счет своей конструкции и большей глубины, нежели у предыдущего изделия, лоток тротуарный быстрее освобождают участок от избыточного количества влаги после осадков или талых вод. В основном их монтируют на автомагистралях, на территории промышленных и жилых комплексов. Лоток тротуарный бетонный оснащается специальной решеткой для минимизации попадания мусора, веток, листьев, грязи в желоб.

На водостоки тротуарные решетки устанавливаются поверх пешеходных площадок или отмосток. Они выдерживают значительные внешние нагрузки на магистралях с плотным движением. В связи с этим их производят из прочных (легированных) стальных сплавов. На лоток тротуарный могут прикрепляться решетки в виде квадратных и круглых отверстий, с разным сечением и расположением прорезей.

Преимущества водостока тротуарного

Анализируя опыт эксплуатации нашей продукции, можно констатировать, что она обладает великолепными техническими параметрами. Реализуемый отделочно-строительный материал:

• быстро отводит воду;
• устойчив к низким температурам воздуха;
• прочный;
• неприхотлив в уходе:
• долговечный в эксплуатации при правильном монтаже;
• обладает эстетичным внешним видом.

Одним из важнейших полюсов, почему стоит водосток тротуарный купить – это то, что он легко, быстро монтируется на дорожном покрытии. Материал при укладке не требует привлечения сложной строительной техники, хорошо прилегает к заранее подготовленной поверхности. При необходимости, возможно, оперативно провести демонтаж любого поврежденного элемента.

Как купить водостоки бетонные?

Это можно сделать, позвонив по указанным телефонам. У нас выгодные условия заключения договора. Цена за квадратный метр указана в наших прайс-листах на сайте. Мы предлагаем квалифицированное и вежливое обслуживание, своевременную информационную поддержку. Организуем быструю доставку любой партии по территории страны.

Водосток тротуарный купить можно в удобное для клиента время. В наличие всегда есть весь спектр производимой продукции. У нас самые низкие расценки, гибкая система скидок. Цена на товар будет уменьшена для постоянных клиентов и оптовиков. Сотрудничать с нашей компанией – это всегда выгодно и перспективно.

Как делаются бетонные желоба

В заводских условиях водосточные желоба из бетона изготавливают двумя способами:

Метод вибропрессования является наиболее прогрессивным, а изделия, в этом случае, получают наилучшие эксплуатационные характеристики:

• надежность – высокую устойчивость к воздействию воды, агрессивным средам и механическим ударам;
• экономичность – бетонные желоба являются наиболее бюджетным вариантом при организации водостока;
• универсальность – возможность использования в различных местах, от загородного участка до грузовых терминалов;
• самоочищаемость – гладкие стенки практически не покрываются наслоениями из грязи и не забивают систему, хотя время от времени ее необходимо прочищать;
• влагостойкость – при вибропрессовании из бетонной смеси максимально удаляются пузырьки воздуха, что делает готовые изделия прочными и плотными. В результате – влага не впитывается, поэтому бетонные желоба не разрушаются при отрицательных температурах.

При изготовлении желобов используют прочные виды бетонов. Укрепляют конструкции армированием с помощью стальных каркасов. Некоторые производители для своей продукции используют фибробетон. В качестве армирования здесь используется фибра, представляющая собой:

• обрезки тонкой проволоки;
• металлические волокна;
• полимеры;
• отходы, остающиеся при производстве гвоздей и др.

Изделия из фибробетона получаются легче железобетонных, материал обладает повышенной трещиностойкостью и пониженной деформативностью.

Купить бетонный водосточный желоб можно в крупных торговых точках, специализирующихся на продаже стройматериалов, или непосредственно на производственных складах компаний-производителей. Стоимость продукции зависит, в основном, от конфигурации и размеров лотка. Мелкий желоб будет стоить дешевле более глубокого, так как материала на него пойдет меньше.

Виды лотков из железобетона

Классифицируют ЖБ элементы по способу их укладки: горизонтальные и вертикальные.

Виды по назначению:

• С250. Предназначены для малой нагрузки. Используются на небольшом дорожном полотне, пешеходных тропинках в парке.
• D400. Имеют большую нагрузку, чем предшественники. Такие предназначены для отведения ливневой воды с дорог с интенсивным движением, заправок.
• E600. Используются для больших объемов дождевой воды. Чаще их монтируют на производстве и на автобанах.
• F900. Самые мощные. Предназначены для устройства ливневки на взлетной полосе.

Что касается размеров железобетонных лотков для ливневой канализации, то их длина чаще составляет 1 м. Внутренний диаметр меняется в пределах 100-500 мм в зависимости от класса изделия. Форма ЖБИ – прямоугольное или круглое сечение.

Бетонные желоба

Что это такое желоб для отвода воды? Его делают из бетона. Желоб водосточный тротуарный необходим для сбора и последующего отвода вод. В компании МСК-ЖБИ-1 вы можете недорого купить водосток бетонный вместе с доставкой по Москве или Московской области, установкой, гарантией качества.

ие бетонных водостоков

Изготовление водосточных желобов для тротуаров должно предполагать место их последующей эксплуатации. Если монтаж ЖБИ планируется в месте с малой проходимостью и достаточной удаленностью от дороги, то строгих требований к марке бетона нет. Если же купить бетонные желоба для отвода воды необходимо с целью их установки на территориях с интенсивным движением транспорта или на аэродромных линиях, то сырье, используемое в создании, должно иметь повышенный класс нагрузки.

Эти изделия являются частью ливневой канализации. В конце такой линии обязательно монтируют пескоуловитель, без которого невозможен сброс стоков в канализационные сети города.

Производство водосточных бетонных желобов

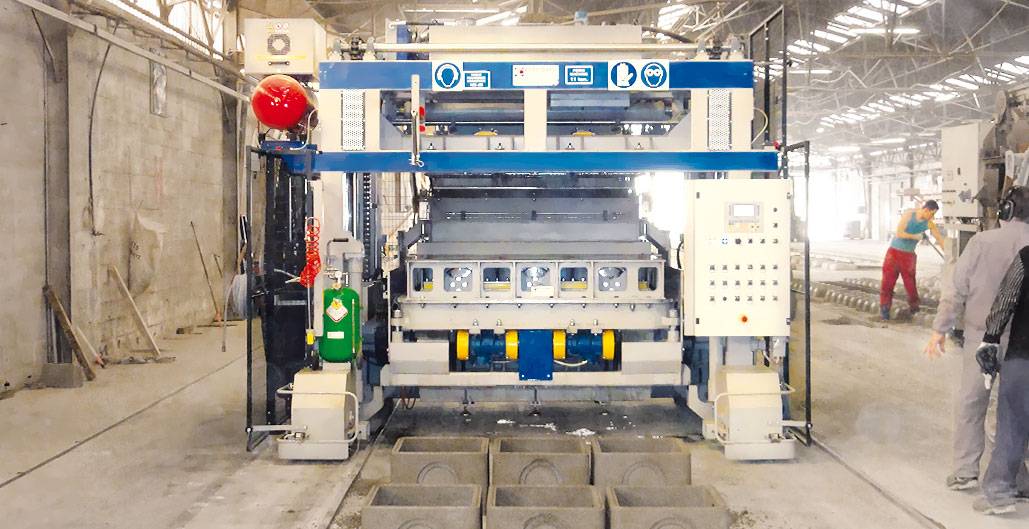

Производство дренажного желоба (ГОСТ 23009-78) проходит двумя способами:

· Вибропрессование. Сырье засыпается в специальную форму, а затем подвергается прессованию. В это время работает вибрационный стол, его действие направлено на равномерное распределение материала, что служит гарантией однородной плотности всей структуры готового бетонного желоба для отвода воды (цены уточняйте у менеджеров).

· Вибролитье. Этот метод похож на предыдущий, но в нем отсутствуют этап прессования. Путем вибрации раствор цемента равномерно распределяется внутри формы.

Независимо от того, какая технология изготовления была применена, в элементе обязательно присутствует металлический каркас. Он создается из арматуры (стальной). Метод производства выбирают, исходя из того, где будет использоваться бетонный сливной желоб. Оптом и в розницу, покупая ЖБИ для городских парков или частных дворов, можно отдать предпочтение вибролитым моделям. Если установка бетонного водостока (стоимость узнавайте у сотрудников МСК-ЖБИ-1) планируется вдоль трасс, лучше выбрать вибропрессованые.

Технические характеристики

При выборе нужных технических характеристик водостоков из бетона (размеры подбираются индивидуально), нужно отталкиваться от предполагаемого объема стока и нагрузки. Ширина колеблется в пределах 0,4-4 метра. Длина малогабаритных конструкций, как правило, составляет 2,97 метров, при массе менее 9,9 тонн она не превышает 5,97 метров.

Цена бетонного желоба для водоотвода также определяется его формой: круглой, плоской, П-образной, трапециевидной, параболической и пр.

Если выбирать по классу, то в частном строительстве могут быть использованы ЖБИ класса С с выдерживаемым весом до 25 т. Что же касается промышленного (склады, автодороги, промзона, транспортные терминалы), то стоит присмотреться к моделям классов D (до 40 т) и Е (до 60 т). Они должны оснащаться чугунными, либо оцинкованными насадками. Если требуется купить желоб водосточный бетонный (цены узнавайте у сотрудников компании) для обустройства портов или аэродромов, то не обойтись без ЖБК класса F (до 90 т) с армированными стенками и насадкой из чугуна.

Цена бетонных желобов для канавы зависит и от способа их установки: в грунт (ЛРГ) или на сваи (ЛР). Этот параметр регулируется ГОСТом 21509-76.

Особенности

У нас действуют разные цены на бетонные водостоки (фото есть на сайте) для оптовых и розничных покупателей, при этом качество ЖБ-изделий всегда остается высоким. Сами же ЖБИ обладают массой достоинств, среди которых выделяют такие:

· Устойчивость к изменению температуры (на них не образуются трещины в моменты резкого изменения минусовой температуры на плюсовую).

· Водонепроницаемость (вода не будет просачиваться сквозь бетон, стоки не будут переувлажнять почву).

· Простота создания и, в силу этого, сравнительно невысокая стоимость.

· Переносимость больших нагрузок (до 90 т).

МСК-ЖБИ-1 ‒ это надежный поставщик железобетонных конструкций. Продажа желобов бетонных для стока воды по ценам производителя, большой ассортимент продукции, высокое качество товаров ‒ лишь немногие наши плюсы.

Транспортировка и хранение

При заказе бетонных водостоков для ливневой канализации учитывайте, что они обладают внушительным весом — 300-1500 кг. Их перевозка осуществляется на особых платформах вместимостью 8-10 штук. Между рядами в штабеле укладываются прокладки из дерева и прочих материалов. ЖБИ хранятся на складах рассортированными по видам и укладываются так, чтобы была видна их маркировка.

Позвонив нашим менеджерам, вы сможете узнать, сколько стоит водосток бетонный, сделать заказ и оформить доставку.

msk-zhbi.ru

Разновидности водоотводных лотков

По форме и структуре

Водоотводные лотки бывают таких видов:

• с прямолинейным профилем;
• П-образной формы;
• с щелевой конструкцией;
• телескопические;
• с решеткой и без.

Лотки с прямолинейным профилем принимает воду по всей длине.

Применяют два варианта установки. В первом случаи лоток кладется на фундаментную подушку. Во втором не используется фундамент и обмуровка.

Дренаж П-образной формы всегда укрывается решеткой, для от фильтровки крупного мусора.

Водоотводные лотки с щелевой конструкцией, по функционалу похожи на П-образные. Разница в том, что в одном блоке решетка, а в другом узкая щель вдоль дренажа. Щель может быть прерывающаяся или в длину всего блока.

Телескопические блоки собираются, как черепица. Они не имеют решетки. Устанавливаются для отвода воды с возвышенности. Их монтаж требует выполнения и соблюдения всех норм. Скорость водного потока высокая. При неправильной установке происходит заиление, через непродолжительное время образуются трещины. Размывается грунт, блоки расходятся и перестают выполнять свою функцию.

С решеткой или без. Решетка предназначена для двух функций. Первая от фильтровка мусора. Вторая безопасность и эстетика.

По материалу

Бетон. Изготавливают на предприятиях. Отливают по стандартам в формы. Удаляют лишний воздух, используя вибрацию. Для изготовления водостоков применяются сорта тяжелого бетона, и используется арматура, что значительно повышает прочность.

Изготовить водоотводные лотки из бетона, можно самостоятельно.

Обязательно применяйте арматуру, используя сварку. Концы проволоки должны утонуть в цементе.

Форму обработайте машинным маслом. Она может быть из металла или пластика. После заливки зафиксируйте изделие.

В течение 7 дней дайте высохнуть.

При желании готовые лотки можно покрасить.

По стандартам

Все изделия для монтажа водостоков должны отвечать европейским стандартам EN1433. Каждое изделие классифицируется:

• Класс А15 — максимальный вес 1, 5 т.
• Класс В125 — максимальный вес 12, 5 т.
• Класс С250 — максимальный вес 25 т.
• Класс D400 — максимальный вес 40 т.
• Класс Е600 — максимальный вес 60 т.
• Класс F900 — максимальный вес 90 т.

Лотки водоотводные производятся в двух категориях:

Стандартная— изделия выдерживают постоянную нагрузку 1,5-25 тонн. Используется для пешеходных и автомобильных покрытий, автостоянок, дорог с узкими (до 50 см) обочинами.

Усиленная— элементы выдерживают нагрузку 40-90 тонн. Лотки повышенной прочности, применяемые на любых видах дорожных покрытий, аэродромах, в промышленных цехах, в погрузочно-разгрузочных зонах.

Существует отечественный стандарт ГОСТ:

• ГОСТ 21509 – 85,
• ГОСТ 13015.0−83,
• ГОСТ 26633–91,
• ГОСТ 17608–91.

По размерам

Все лотки имеют стандарты размеров:

• Ширина от 0,14 до 4м.
• Высота от 0,06 до 1,68

Высота латка по стандарту не больше метра. В остальных случаях она зависит от веса и ширины изделия.

С решеткой и без

Решеткой накрывают водостоки на открытых участках пешеходных зон и на шоссе. Есть классические и дизайнерские(с рисунком) На их функционал наличие рисунка ни как не влияет. В случае установки телескопических и щелевых лотков этот элемент не используется.

• чугун;
• резина;
• метал

Чугун самый надежный крепкий материал. Практически не подвергается износу.

Металл хорош, как и чугун. Разница только в весе, и в сроке службы.

Резиновые решетки применяют в основном в общественных зданиях и по их периметру.

Монтаж и гидроизоляция лотковых конструкций

Монтаж каналов и туннелей проводят по СНиП III -16-80 (Правила работ при монтаже сборных бетонных и ЖБ конструкций) и СНиП III-4-80.

Основные правила проведения работ включают в себя пункты:

1. Монтаж начинают после устройства подушки и проверки строительным инструментом уклонов и размеров канала.
2. Лотки при установке цепляют за петли или пользуются захватами в виде прочных металлических стержней, пропущенных в противоположные стены ЖБИ.
3. При укладке плит рекомендуется использование клещевых фрикционных захватов без использования петель. В зависимости от технологии изготовления плит для их монтажа могут быть использованы спецотверстия в изделиях, при отсутствии петель и отверстий применяют строповочные петли.
4. Швы при укладке элементов заполняют раствором цемента марки 50, в местах деформации шовные проемы заливают битумом.
5. Если прокладка проводится полуподземным методом, швы между перекрытиями заливают битумной мастикой со специальным наполнителем по СНиП III-20-74, регламентирующим проведение кровельных, гидроизоляционных и пароизоляционных работ.
6. Все металлические соединения обязаны быть покрыты противокоррозионным составом, в тоннелях обетонированы по соответствующему узлу.
7. Строповочные отверстия после установки замазывают цементом марки 50.
8. Допускается монтаж лотковых коммуникаций без верхнего и нижестоящего перекрытия вне зданий со стенками высотой не более 60 см, и в цеховых каналах при углублении до 50 см.
9. Допускается протяжка коммуникаций в открытых канальных проходах при отсутствующей нагрузке во время возможного осыпания земли или отсутствия крепежа стенок временными подпорками.
10. В тоннелях закрытого типа коммуникации протягивают через монтажные проемы.
11. Засыпку проложенных коммуникаций проводят равномерно распределенными слоями толщиной 20 — 30 мм с двух сторон согласно технологии производства земляных работ по СНиП III-8-76.
12. Монтаж ЖБИ с закладочными элементами проводят по заранее нанесенным разбивочным рискам.

Укладка лотков с помощью спецтехники

Гидроизоляция

При возведении лотковых инженерных сооружений в районах с высоким уровнем грунтовых вод применяют следующие методы защиты туннельных и канальных конструкций от влаги:

1. Устраивают дренаж, если его осуществление технически невозможно, проводят гидравлическую изоляцию. При этом уровень поверхностных вод считают на 1 м ниже отметки планировки грунта при углублении до 4,5 м и на 1 м меньше верха ЖБИ при углублении более 4,5 м.
2. Гидравлическая изоляция на перекрытиях от проникновения подземных вод выполняется согласно СН 901-65, подготовленная основа под покрытие обязана иметь наклон в 4%.
3. При прокладке используют следующие виды гидравлической изоляции:

• холодную из асфальта;
• горячую из асфальта;
• оклеечную из битума;
• композиционные материалы из кислот, петролатума, битумной мастики.

1. Наружные поверхности изделий вне зоны грунтовых вод обмазывается битумной гидроизоляцией. При прокладке тепловых сетей для защиты от поверхностных вод руководствуется соответствующим СНиП II-36-73.
2. Для повышения долговечности ЖБ конструкций, снижения трудоемкости и стоимости проводимых работ, применение гидроизоляции рекомендуется проводить при уровне грунтовых вод до 20 м.
3. Проведение работ регламентировано указаниями СН 301-65 (п.2.1) и требованиями СНиП 2.03.11-85 относительно защиты строительных конструкций от коррозии при агрессивном воздействии водной среды.
4. Гидроизоляционное противонапорное покрытие должно располагаться на высоте не менее, чем 0,5 м над максимальным уровнем грунтовых вод.
5. Сборные лотковые элементы каналов и тоннелей должны размещаться на подушке из бетона марки 100 толщиной не менее 10 см, по краям подготовка должна армироваться сетками.
6. Если подготовка проводится в агрессивной водной среде, ее выполняют из бетона высокой плотности группы не ниже В6 по водопроницаемости.
7. Другая технология создания подготовительной подушки в траншее — втрамбовывание в грунт щебня с его последующей проливкой битумом до полного впитывания.
8. Гидроизоляционная узлы, деформационные швы, защитные ограждения, детали пропуска через гидроизоляционный слой труб, кабелей, должны выполняться в соответствии с СН 301-65

Стоимость лотков

Широко применяемые в промышленности, строительной сфере, коммунальном и сельском хозяйстве ЖБИ лотки теплотрасс выпускают для организации открытых и закрытых каналов, туннелей под землей и на ее поверхности. Значительное количество типоразмеров, доступность, простота монтажа, невысокая цена, существенно расширяют область их применения вплоть до бытового использования.

Смотровой

Для обслуживания и контроля над канализационным трубопроводом на всей его протяженности обустраивают смотровые колодцы.

Расстояние между ними зависит от диаметра труб, применяемых при прокладке магистрали: чем больше труба, тем значительнее расстояние между колодцами.

Так для труб с проходным диаметром 50 мм расстояние на прямолинейном отрезке должно быть не менее 35 метров, для труб диаметром 200 мм – не менее 50 м, а при диаметре трубы более 2000 мм расстояние от колодца к колодцу должно составлять не менее 300 метров.

Такие колодцы устанавливают на участках стыковки с центральной канализационной сетью, в местах, где трубопровод меняет свое направление, и где движение стоков зависит от устройства лотка в канализационном колодце.

Фото: смотровые колодцы

При изготовлении смотровых колодцев применяются те же материалы, что и в других инженерных конструкциях канализации – железобетонные кольца, кирпич и др.

Само сооружение представляет собой круглую или прямоугольную шахту, на дне которой установлен лоток открытого типа. По нему стоки из одной трубы плавно перетекают в другую.

Фото: металлические скобы для обслуживания Расстояние между ними не должно превышать 350 мм по вертикали. Открытый лоток позволяет наблюдать за скоростью протекания сточных вод и упрощает процедуру прочистки отрезка канализационной магистрали в случае возникновения засора.

Фото: пластмассовые смотровые колодцы При необходимости составляющие колодца меняются на детали и узлы подходящей длины и конфигурации.

Устройство ливневой канализации

Ливневка (она же ливневая канализация) – это специальная водоотводная конструкция, составленная из водостоков, трубопроводов, приемников воды, фильтров (удерживают мусор), смотровых колодцев и объемного накопительного колодца, собирающего дождевую воду. Все эти элементы собираются в одну систему и позволяют эффективно удалять с территорий и объектов лишнюю воду, которая уходит самотеком.

Основные виды ливневой канализации:

1. Открытая – самый примитивный вариант, подходит для приусадебных участков, расположенных за городом. Отвод воды в системе осуществляется с использованием открытых лотков/канав, собранная вода уходит в грунт или водоем.
   Закрытая – предполагает качественный сбор/отвод воды. Используются закрытые водоприемники, система подземных трубопроводов, в зонах установки фитингов для ревизии системы создаются смотровые колодцы. Собранную воду можно потом использовать. Предполагается выполнение земляных работ.
   Смешанного типа – система комбинированная для удаления воды вдоль площадок и дорог. Лотки открытые, но часть элементов проходит под землей.

По типу сбора воды канализация может быть линейной и охватывать все (дорожки, площадки, кровля) или точечной с установкой дождеприемников только под водосточными трубами.

Площадь, с которой удаляется вода.
Средний объем осадков в климатической зоне.
Характеристики и свойства почвы.
Коммуникации, которые проходят под землей.

Система водоотведения чаще всего создается из поливинилхлоридных канализационных труб диаметром 11-12 сантиметров, обладающих достаточными прочностью и стойкостью. Трубы обязательно должны быть смонтированы с уклоном 5 сантиметров на погонный метр в сторону накопителя. Трубопроводы ливневой канализации организуются так же, как и в случае с монтажом бытовой.

Смотровые колодцы используют для возможности обслуживать систему, вовремя удалять засоры. Колодец нужен как в смешанной, так и в закрытой системе ливневки, устанавливают его в самой низкой точке. Колодец накапливает и распределяет/сбрасывает воду, его объем должен быть соответствующим объему жидкости.

Колодец может быть сделан из металла (требует обязательной гидроизоляции), пластика (долго служит, стоек к разным воздействиям), бетона (или полимербетона). Бетонный канализационный накопительный колодец – лучший вариант для загородного участка, но нужно подумать о его доставке и монтаже (большой вес требует привлечения спецтехники).

Для эффективной эксплуатации в колодце делают дно из готового изделия или путем заливки бетона. Сверху на колодец монтируют крышку с люком.

Накопитель для канализации можно сделать и своими руками: выкопать котлован, засыпать песок и щебень, забетонировать дно, сделать опалубку и проложить в нее армокаркас, установить трубы, забетонировать, выполнить гидроизоляцию. Потом устанавливается чугунная решетка.

При проектировании системы ливневки желательно учитывать последующее использование собранной воды – для полива, производственных и хозяйственных нужд (но только после очистки). Лотки для сбора воды могут быть пластиковыми и металлическими, сделанными из композита или бетона. Чаще всего выбирают лоток бетонный ввиду явных эксплуатационных преимуществ.

Чтобы исключить травматизм и попадание в систему разного мусора, монтируют лоток бетонный с решеткой, которая защищает и делает поверхность изделия безопасной. Обычно решетки выполняют из металла.
