Как заземлить ванну в квартире: пошаговая инструкция

Зачем производить заземление

Прохождение тока при замыкании

Прежде чем определиться с работой, необходимо изучить теорию

Важно понять, как работает заземляющий проводник, для чего он нужен и каким образом корректно произвести подключение

Заземление — это дополнительная защита утечки электрического тока. Проводник состоит из кабеля с медными жилами. Один контакт подключается к корпусу, другой уходит в землю. В случае контакта с фазой и нулем провод заберет на себя ток и перенаправит в землю. Подобная схема подключения может уберечь от поражения электричеством.

Ванная комната — источник повышенной влажности, а значит любой электроприбор и незащищенная розетка может представлять опасность. Со временем бытовые приборы могут выходить из строя. Распространенная поломка — фаза пробивает на корпус. Во время контакта между токопроводящим корпусом и незаземленной поверхностью, человек пропускает через себя электричество. Чугунная или металлическая ванна в данном случае служит проводником. Чтобы избежать травматизма, достаточно пустить ток по пути наименьшего сопротивления.

Разновидности ванн и особенности их заземления

Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину .

Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.

1. Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.

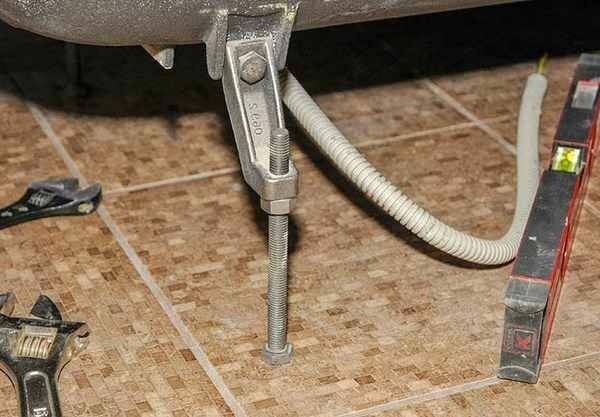

Заземление чугунной ванны фото

Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла.
Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!

Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

Заземление ванны джакузи фото

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.

Джакузи нужно заземлять отдельным мощным кабелем, один конец которого подсоединяется непосредственно к самому сантехническому прибору, а второй к вводу заземления в дом (обычно он располагается до распределительного щитка).

Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

1. В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
2. УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
3. Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
4. Клеммы.
5. Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

https://youtube.com/watch?v=pOCeEs1Krxk

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

• гаечный ключ;
• отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
• сверло по металлу;
• тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
• сварочный аппарат (если есть необходимость);
• средства защиты;
• фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

https://youtube.com/watch?v=fYWA5cUkbuQ

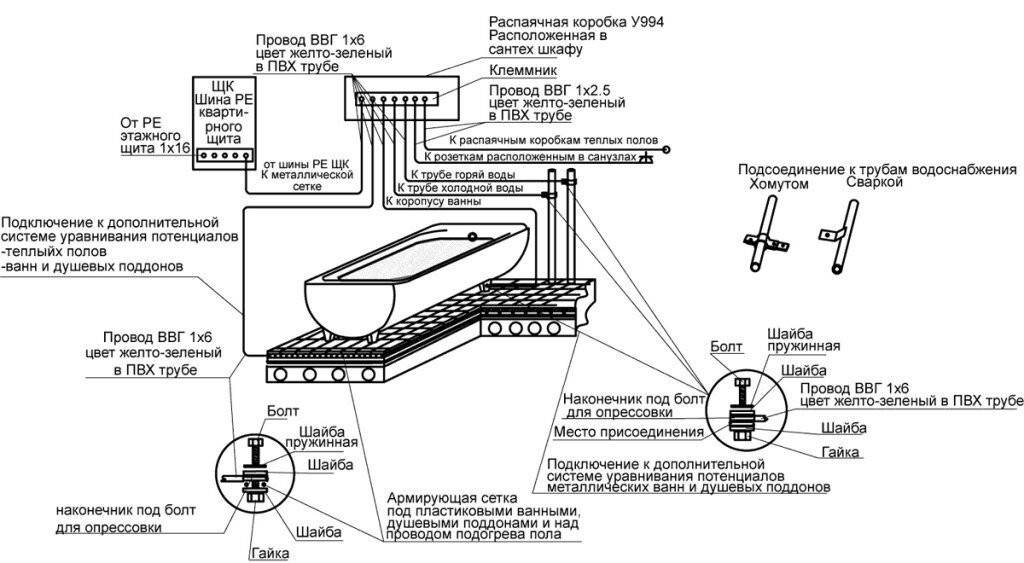

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным. Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой

Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

Материалы: какие следует применять для заземления ванны

Еще пару десятилетий назад для отвода электричества применяли проволоку шестерку либо трос из стали. Сегодня существует гораздо больше вариантов «культурных» методов заземления ванны. Например, витой трос из меди, подключающийся с помощью клемм и обжимов.

Кстати, для отвода электричества от сантехнического изделия следует использовать специальные провода. По нормативам их сечение должно быть 6 мм2, но не меньше. Аналогичный провод также будет необходимо проложить от главной клеммы заземления у электрической щитовой. А для соединения проводов от металлических предметов и центральной жилы, в основном, применяют шины из стали, обладающие винтовыми клеммами. В народном варианте это представляет собой болт с шайбами и гайками, к тому же каждый кабель должен быть размещен меж шайбами, а болт следует зажать максимально сильно.

Плашка заземления

Необходимость заземления ванны

Начнем с азов. Что же называется заземлением? Это защита, которая забирает ток с корпуса электрического устройства и отводит его в землю. Достаточно большое количество приборов снабжено металлическими канавками, предназначенными именно для заземления.

Для чего же так необходимо заземлять ванну? Все просто. Вода прекрасно проводит ток, а значит, в санузле всегда будет потенциальная опасность столкнуться с действием электричества. А с учетом того, что в ванной комнате много металлических труб и различных изделий в сочетании с повышенной влажностью, обязательно нужно обеспечить правильное заземление во избежание несчастных случаев.

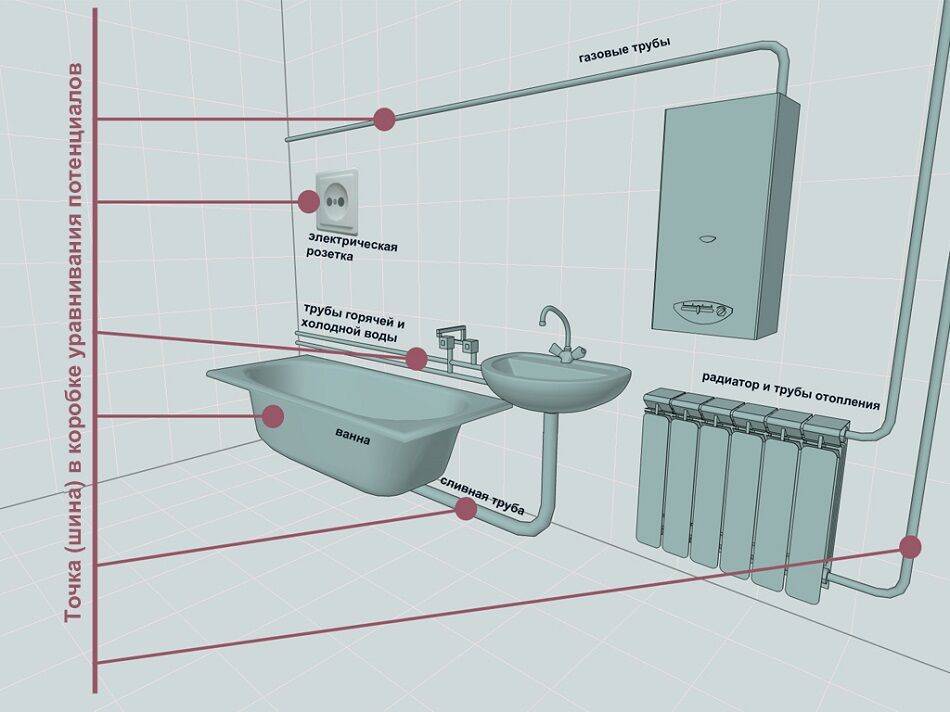

Все, что сделано из металла, но к электричеству не относится: батарея, трубы, ванна и другие, может сыграть злую шутку при срабатывании плавкого предохранителя. Когда-то заземление ванны осуществляли, соединяя ее со стояком: канализационным или водопроводным. Но сейчас такой метод применять нельзя! Если вдруг ваши соседи этажом ниже захотят заменить металлический стояк на пластиковый, эффект заземления пропадет. Плюс ко всему, площадь конденсатора в разы увеличится, а это ведет к еще более тяжелым последствиям.

Как сделать заземление ванны?

Специальная защита ванны позволяет предотвратить непредвиденную ситуацию и обезопасить человека. Если возникнет заряд, система заберет ток и уведет в землю. Рассмотрим, как выполняются работы для разных моделей ванны.

Заземление старой ванны

Конструкция старого сантехнического оборудования, как правило, не включает в себя специальный заземляющий лепесток. Однако такая ситуация не представляет никакой сложности. Отверстие легко сделать самостоятельно.

Для создания защиты достаточно просверлить отверстие, используя дрель и сверло по металлу. Располагать его нужно в ножке чаши или на ее крыльях. Далее с помощью шайбы, болта и гайки прижимается заземляющая перемычка, к которой впоследствии прикручивают многожильный кабель.

Затем провод соединяется с распределителем, закрепленным на любой удобной поверхности — в этом качестве обычно служит стена в сухом помещении.

Важно! Все заземляющие провода подсоединяют к одному распределителю и подключают к общей заземляющей шине. Это требование необходимо выполнять, чтобы предотвратить негативное влияние блуждающих токов

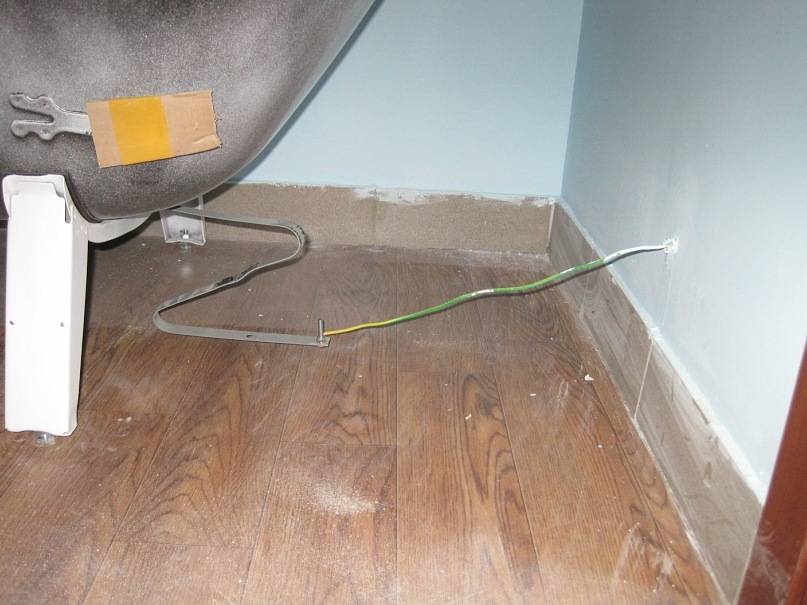

Заземление чугунной и стальной ванны

Новые чугунные ванны, то есть модели последних лет, уже имеют заземляющий лепесток. Как правило, он располагается в нижней части чаши. Это специальное ушко, имеющее отверстие, сделанное производителем, через которое подсоединяется заземляющий провод. Для создания заземления чугунной ванны оголите фрагмент кабеля, который нужно затем зажать между шайбами. Для закрепления применяют болт и гайку.

Если вы не обнаружили заземляющего лепестка, придется потрудиться. Отверстие для защитной системы, как правило, располагают на ножке ванны или на участке ее прикрепления к корпусу. Второй вариант предпочтительнее в силу большей надежности контакта. Существует и вариант создания ушка на крыльях чаши. Действовать нужно так, как при создании защитной системы для чаши старого образца.

Заземление стальной ванны осуществляется аналогично: прикрепление кабеля к имеющемуся лепестку. При его отсутствии проделываем отверстие. Рекомендуется немного счистить эмаль, пока не достигнете металла. Так получится обеспечить полноценное заземление.

Заземление акриловой ванны

Ванны из акрила требуют заземления. Создание системы защиты набирает актуальность, когда в конструкции используется металл, служащий основой каркаса, на который устанавливается чаша. В большинстве своем в таких моделях есть ушко на раме, служащее для подключения провода.

Некоторые модели ванны не имеют специальных перемычек для устройства защиты. Если у вас именно такая чаша, не отчаивайтесь. Отверстие можно сделать, используя дрель. Действуйте, как в случае с советской ванной.

При создании заземления акриловой ванны обязательной считается процедура, которая заключается в удалении внешнего покрытия. Помните, что краска — диэлектрик.

Заземление гидромассажной ванны

Для джакузи нужно создавать защитную систему, так как ее работа невозможна без электросети, что несет угрозу проживающим в доме и их гостям. При этом для подключения необходимо использовать розетку, имеющую заземление.

Для создания защитной системы выбирают розетку, в которой предусмотрена «шторка», что защищает изделие от брызг воды, образующихся во время банных процедур с гидромассажем. В изделиях имеется третий штекер, выступающий заземляющим. Чтобы подключить сантехническое устройство, применяют провода с двухслойной изоляцией и гофрированную трубку.

Согласно правилам электробезопасности, заземляющую розетку нужно располагать на высоте не меньше 30 см и на некотором удалении от ванны — от 50 см.

Категорически запрещено проводить заземление гидромассажной ванны через водопровод.

При возникновении любых проблем с подключением устройства, если защитная система неисправна, нельзя пользоваться ванной до устранения всех неполадок. В идеале следует доверить работу электрику, чтобы исключить вероятность ошибки.

Важно! Запрещено проводить работы, если гидромассажная ванна включёна в сеть. После заземления ванны проложите заземляющий провод до коробки уравнивания потенциалов

Последнюю принято устанавливать на сухой стене. Для его присоединения используют специальные клеммы. Далее КПУ соединяют с шиной заземления, расположенной в электрощитке, с использованием медного провода

После заземления ванны проложите заземляющий провод до коробки уравнивания потенциалов. Последнюю принято устанавливать на сухой стене. Для его присоединения используют специальные клеммы. Далее КПУ соединяют с шиной заземления, расположенной в электрощитке, с использованием медного провода.

Что такое заземление и зачем оно нужно?

Прежде чем приступать к работе, нужно разобраться с теоретической частью вопроса. Что значит само понятие «заземление», действительно ли это так необходимо и почему этот вопрос стоит настолько остро именно в ванной комнате. Эти знания помогут разобраться, нужно ли на самом деле заземлять ванну в квартире.

Объяснение понятия «заземление»

Электрический ток – довольно опасная вещь, особенно при неумелом обращении с ним. Стоит ли упоминать, что в сочетании с водой вполне безобидные электроприборы выходят из-под контроля и становятся смертельно опасными.

Из курса физики знаем, что ток всегда движется по пути наименьшего сопротивления. Задача заземления – сработать так, чтобы даже при неожиданной поломке электроприбора человек, находящийся в этот момент около него, не пострадал.

Земля может выполнять роль нулевого потенциала. Это свойство дает возможность безопасно пользоваться электричеством в быту. «Заземлиться» – значит соединить сеть электропроводки с землей подходящим проводником.

Часто в квартирах довольно сложно произвести такую операцию, особенно в высотных домах. Используют другой метод – зануление.

Это довольно популярный метод, но есть существенный недостаток. Автомат срабатывает не моментально. То есть между теоретическим ударом тока и выбиванием УЗО проходит какое-то время, пусть и считанные доли секунды. Если напряжение высокое, а путь электротока проходит через сердце, даже секунда может стать роковой.

Гораздо безопаснее все-таки заземляться, хоть это и сложнее в плане реализации. Потенциалы в образовавшейся в момент пробоя цепи (между фазой и землей) уравниваются моментально, и человеку ничего не грозит.

Почему нужно заземлять ванну в квартире?

Исходя из вышесказанного, заземление приборов в ванной комнате – это обычная мера безопасности, которая должна производиться по умолчанию. К сожалению, в современных квартирах редко встречается правильное заземление. Не все до конца понимают, что это и зачем оно нужно именно в ванной.

Раньше, когда водопроводные трубы были исключительно металлическими, вопрос заземления не стоял вообще. Все без исключения ванны были так или иначе соединены с трубопроводом, а тот, в свою очередь, уходил под землю, создавая таким образом то самое заземление.

Сейчас от стальных труб отказываются в пользу пластиковых. Даже если у вас все еще стоит металлическая труба, вы не можете быть уверены, что соседи снизу не поменяли свою часть стояка, разорвав таким образом цепь. Поэтому лучше перестраховаться и обезопасить себя и свою семью.

Помимо этого, в те времена, когда строились многие многоквартирные дома, электроприборов в ванной практически не было. Даже элементарная розетка была редкостью.

Сейчас же в среднестатистической ванне можно насчитать около 5 постоянно действующих электроприборов:

• электрический водонагреватель;
• стиральная машина;
• полотенцесушитель;
• фен;
• электробритва.

Любой из этих и других приборов может стать причиной возникновения напряжения на его корпусе. Последствия могут быть плачевными. Лучше не пренебрегать устройством заземления еще до возникновения опасных ситуаций.

Особенности заземления ванн из разных материалов

Стальные или чугунные ванны – отличный проводник. Именно эти модели нужно заземлять в первую очередь. Чаши старого образца соединяют заземляющим проводом за металлическую ножку. Для этого в последней высверливается отверстие и устанавливается специальная пластина – заземляющая перемычка.

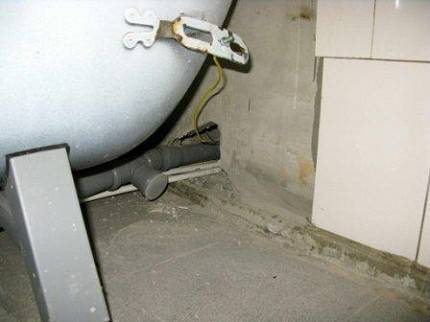

Более современные модели уже оснащены накладкой на корпус – лепестком – еще на этапе выпуска с завода.

Акриловая ванна сделана из полимерного материала, который сам по себе проводником электротока не является. Однако акрил имеет свойство накапливать статическое электричество.

Некоторые модели сконструированы таким образом, что чаша держится за счет стального или алюминиевого каркаса, который обязательно нужно заземлить.

Гидромассажные ванны или джакузи оснащены системой джетов, через которые под разным давлением подается вода. Чтобы ванна заработала, нужен насос. А питание его осуществляется от электрической розетки 220 В.

Помимо обязательных правил подключения подобного рода ванн, таких как безопасная установка розеток в ванной комнате (не ближе полуметра от края чаши и уровня земли и наличие защиты не ниже IP44), обязательно нужно заземлить и саму ванну, на всякий случай.

Типы ванн и заземление

Необходимость защиты

Модели бытовых ванн бывают следующих типов:

•  металлические (или стальные);
•  чугунные;
• акриловые ванны.

С двумя первыми представителями сантехнических изделий этого класса вопросов о необходимости заземления не возникает. А вот для чего заземлять ванны из непроводящего ток акрила – многим непонятно.

Ниже даются разъяснения по этому поводу.

Во-первых, само понятие заземление акриловой ванны лишено смысла, поскольку применять его к предметам из непроводящих материалов некорректно.

Дополнительная информация: чисто металлического контакта водопроводных и канализационных труб с хорошо изолированным корпусом ванны не возникает.

• Во-вторых, заземлять акриловую ванну из-за предполагаемого образования на ее корпусе статики также не имеет смысла, поскольку в условиях влажного воздуха оно не накапливается на предметах. За счет повышенной влажности заряды стекают с поверхностей сразу же после их образования.

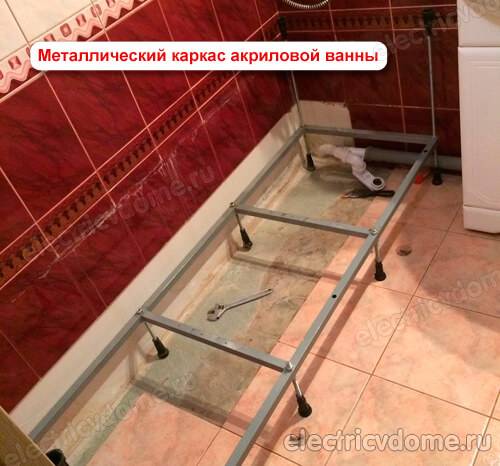

•  И, в-третьих, металлический каркас типовых акриловых ванн со всех сторон окружен непроводящими ток изоляторами. А зачем заземлять то, что и так хорошо изолировано – вопрос правомерный.

Из сказанного следует однозначный вывод о том, что заземлять ванну требуется, только когда она изготовлена из металла и чугуна.

Особенности организации защитного заземления

После ознакомления с тем, зачем нужно заземление стальных или чугунных ванных изделий, следует разобраться с техникой его реализации. Для этого современные образцы ванн при их производстве оборудуются специальным контактом для подсоединения заземлительного проводника.

В ситуациях, когда на изготовленной из металла или чугуна ванне нет специального заземляющего приспособления, его функцию могут выполнять несъемные металлические ножки.

Простой способ организации заземления в этом случае – просверлить дрелью с победитовым сверлом в одной из них отверстие диаметром 4–6 мм. Делать это лучше всего с внутренней стороны ножек, чтобы не нарушить внешний вид конструкции и не понизить ее прочность.

На съемных ножках делать контакт для подсоединения провода нет смысла, так как в местах их сочленения с корпусом имеется зазор, со временем приводящий к окислению металлов в этой точке. А этот эффект приводит к потере надежного соединения, необходимого для получения надежной защиты корпуса.

В указанной ситуации, перед тем как сделать заземление, потребуется отыскать в чугунной ванне место, где толщина наибольшая, а после этого просверлить (в бортике, например) скрытое глухое отверстие. По завершении сверления в нем надо нарезать резьбу, а уже после этого на болт закрепить конец медной оплетки, используемой в качестве заземляющего проводника.

Независимо от выбранной точки подсоединения, это место в первую очередь тщательно зачищается от грязевых наслоений и эмали. Заземляющий проводник удобнее изготовить из медного витого провода сечением 2,5–4,0 мм2, скрученного в виде жгута, или одиночной жилы из того же материала.

Чтобы защитить от коррозии зону подсоединения заземляющего проводника, это место замазывается битумной мастикой. Такая защита делает точку подсоединения практически не разрушаемой.

Правила обустройства заземления

Защитное заземление ванной считается эффективным лишь в том случае, если присоединенный к ней проводник будет иметь выход на полноценный заземляющий контур (ЗК).

Его нет по той простой причине, что в городских строениях контур должен обустраиваться на улице в грунте неподалеку от дома, а строительными нормативами эти работы ранее не были предусмотрены.

Другое дело – частный дом, в котором хозяин может вынести ЗК в любое удобное для него место за пределами жилого строения и спокойно заземлять ванну и другое оборудование.

В некоторых современных городских постройках ввод электроснабжения в квартиру осуществляется с помощью 3-жильного кабеля, в котором, помимо фазы и нуля, есть и специальный заземляющий провод. Он выводится на отдельный заземляющий контакт в щитке и используется как раз в качестве «сборки» защитных проводников. В этом случае полноценность действия такого заземления будет гарантирована.

Таким образом, перед тем как заземлить ванну в квартире, важно убедиться в наличии специального заземляющего контакта в распределительном щитке. При его отсутствии в качестве временной меры защиты придется воспользоваться УЗО, установка которого в ванной комнате в этом случае обязательна. Порядок обустройства защитного заземления своими руками рассмотрим на примере ванн устаревшего образца

Порядок обустройства защитного заземления своими руками рассмотрим на примере ванн устаревшего образца

При его отсутствии в качестве временной меры защиты придется воспользоваться УЗО, установка которого в ванной комнате в этом случае обязательна. Порядок обустройства защитного заземления своими руками рассмотрим на примере ванн устаревшего образца.

Виды ванн и способы их заземления

Следует заметить, что методы заземления отличаются, здесь все зависит от материала ванны.  Если же вы полагаете, что ванна, выполненная из акрила – это диэлектрик, не нуждающийся в отводе тока, то вы заблуждаетесь. Ведь она обладает металлическим каркасом, а наполняемое ее вещество не является изолятором. К тому же вещество в ванне имеет связь с водой в трубопроводе и прочей сантехникой – получается своеобразный контур, по нему передвигается статическое напряжение, независящее от материала изготовления изделия. По этим причинам необходимо заземлять все виды ванн (чугун, акрил, сталь). Кстати, это правило также должно относиться и к душевой кабине.

Заземление ванны из чугуна

Касательно отвода тока от современной ванны, выполненной из чугуна, то в этом случае все элементарно. У такого изделия есть, сделанное на производстве ушко с дырой, его еще называют лепестком, куда устанавливаются болт с шайбами, гайкой, которыми присоединяется заземляющий провод к чугунной ванне. Гораздо труднее проводится заземление чугунной ванны прошлого образца. Ранее наличие лепестка не было предусмотрено, по этим причинам его надо изготовить самому. Также дополнительную сложность создает то, что подсоединять заземляющий трос к ножкам не совсем правильно, т.к. меж лапками и ванной не имеется необходимого взаимодействия.

Заземление чугунных ванн

Разрешить такую проблему можно так: рядом с ножками от корпуса изделия располагаются отростки, предназначенные для расклинивания лапок, в которых надо высверлить дыру в 10 мм. После нарезать в получившейся дыре с помощью метчика резьбу, а далее вкрутить винт с гайкой и шайбами, что обеспечит необходимый отвод электричества всего корпуса чугунного изделия. Как альтернатива допускается использовать крылья ванны, в которых аналогичным способом просверливается дыра в 5 мм. Однако, вам придется немного постараться, угадывая длину винта.

3 От чего зависит степень опасности и что дает заземление

Когда какой-то из электроприборов неисправен, степень возможности и опасности поражения электрическим током зависит, как это становится очевидным из предыдущих глав, от следующих факторов:

• Из каких труб стояки и внутриквартирная разводка водопровода, отопления и канализации – металлических, металлопластиковых или пластиковых (в том числе и у соседей).
• Качества водопроводной воды и воды в системе отопления. Когда она нормального качества, то плохо проводит ток, то есть является полупроводником (канализационные стоки содержат примеси, в том числе соли, делающие их хорошим проводником).
• Уровня общей влажности вообще и степени увлажнения отдельных объектов и материалов в частности (токопроводящих и являющихся изоляторами – смотреть в первой главе).
• От состояния психоэмоционального и физического самого человека, а также его кожного покрова.

Почему зависит от кожи. Общее сопротивление человеческого тела – примерно 1 кОм. Сопротивление внутренних тканей составляет тысячные доли от этого значения, а все остальное – это за счет кожного покрова

Чем важно сопротивление, описано в первой главе. И если кожа повреждена или влажная, да еще и загрязнена, то ее сопротивление снижается в разы. Соответственно, и вероятность удара током повышается в разы, и тем тяжелее могут быть последствия от этого

Заземляющий проводник, соединяющий токопроводящие (металлические) элементы или детали электроприборов и других потенциально опасных объектов с землей напрямую, тем самым производит выравнивание между ними возникающей разницы потенциалов (напряжения). То есть ток начинает течь через заземление

Соответственно, и вероятность удара током повышается в разы, и тем тяжелее могут быть последствия от этого. Заземляющий проводник, соединяющий токопроводящие (металлические) элементы или детали электроприборов и других потенциально опасных объектов с землей напрямую, тем самым производит выравнивание между ними возникающей разницы потенциалов (напряжения). То есть ток начинает течь через заземление.

Последствия плохого заземления в ванной комнате

Если даже при этом человек собою дополнительно замкнет фазу на землю (описано в первой главе), то он даже этого не почувствует. Через него тоже, возможно, будет проходить ток, но ничтожно малый. Наибольший будет в заземляющем проводнике, так как его сопротивление многократно меньше, чем у тела человека. Кроме того, заземление может «спасти» неисправный электроприбор от полного выхода его из строя, когда он станет совершенно неремонтопригоден. При коротком замыкании в нем на корпус через заземляющий провод пойдет высокий ток, что должно вызвать срабатывание устройства защиты в электрощитке – автоматического выключателя.

Вот зачем нужно заземление ванны в квартире. И такая, как в настоящее время, необходимость в нем появилась сравнительно недавно. Главным образом из-за установки различных электроприборов. И отчасти за счет того, что теперь часто вместо металлических применяют пластиковые трубы. Когда водопровод и канализация были полностью из металлических труб, было безопасней. Они выполняли роль заземления.

Обязательность или рекомендательный характер установки заземления для тех либо иных объектов и принятие других мер безопасности регламентируются ПУЭ («Правила устройства электроустановок») п. 7.1.88. и Техническим циркуляром № 23/2009 «Об обеспечении электробезопасности и выполнении системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах». Так, согласно второму документу, в ряде случаев необходимо заземлять даже смесители, краны, змеевики отопления, вентили и прочие детали из металла. А согласно ПУЭ в качестве дополнительной защиты рекомендуется подключение УЗО к электросети ванной или всей квартиры.

Что такое заземление и зачем оно нужно

Что такое заземление ванны и зачем оно нужно? Заземление – это намеренное присоединение точки электросети либо электрического устройства к заземляющему устройству.

Существует два вида заземления:

1. Искусственное – проводится специально для защиты людей и электрических устройств. Для такого заземления обычно используются металлические трубы (диаметр до 5 сантиметров).
2. Естественное – применяются только в том случае, если находятся в непосредственной близости с объектом, требующим защиты. Обычно защитой служат металлические трубопроводы, скрытые в грунте.

Зачем необходимо заземление ванны? У многих людей был момент, когда при принятии душа либо мытье рук ощущается неприятное покалывание кожи при прикосновении с водой. Когда в сети происходит пробой, из-за контакта воды и тока создается напряжение, приводящее к этому покалыванию. Такое, казалось бы, безобидное явление в любой момент может превратиться в мощный разряд электроэнергии и привести к плачевным последствиям. Из этого следует вывод, что нужно обеспечить собственную безопасность в ванной комнате и провести требующиеся работы по заземлению ванны.
