Как правильно запустить насосную станцию

Задвижка.

Скорее всего на обводном трубопроводе счетчика будет установлена электрифицированная задвижка. При заказе шкафа управления насосной станцией необходимо предусмотреть наличие возможности подключения задвижки к шкафу.

Хотя, водоканал требует установки счетчика расхода воды и на эту обводную петлю. В итоге мы видим маразм: водяной счетчик, а вокруг него обводная петля через электрифицированную задвижку и с таким же счетчиком воды.

Так или иначе, необходимо заранее выяснить какой привод имеет электрифицированная задвижка: однофазный или трехфазный. Если шкаф укомплектован однофазным каналом управления задвижкой – к нему невозможно подключить трехфазную задвижку и наоборот.

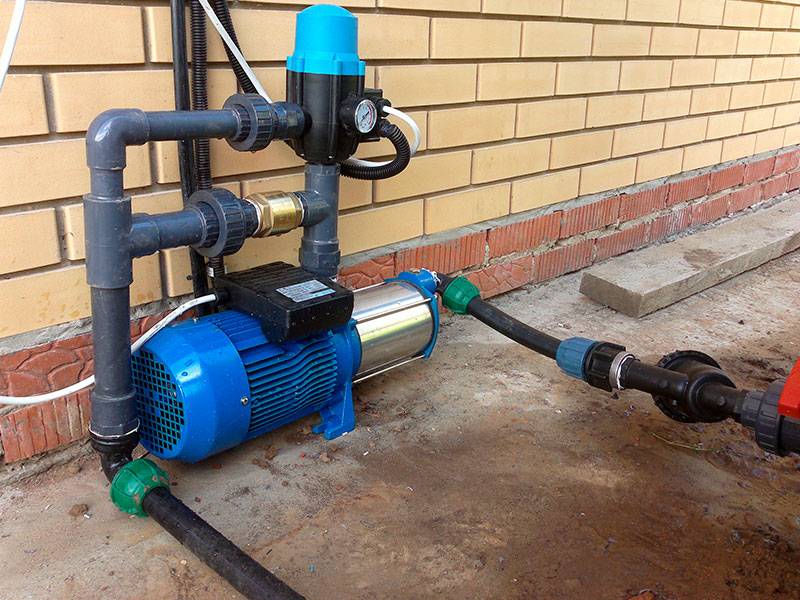

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

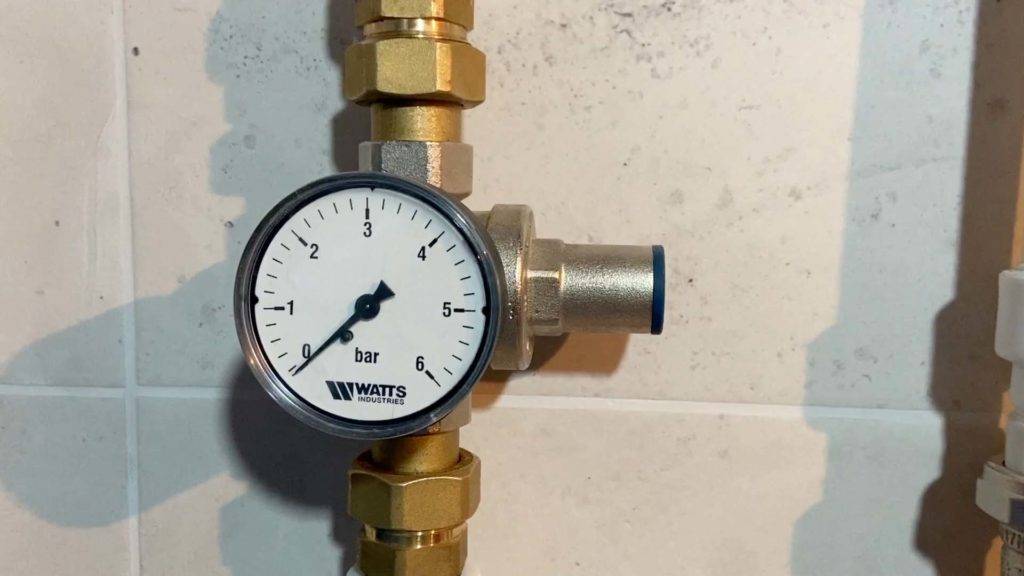

Установите редуктор давления

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

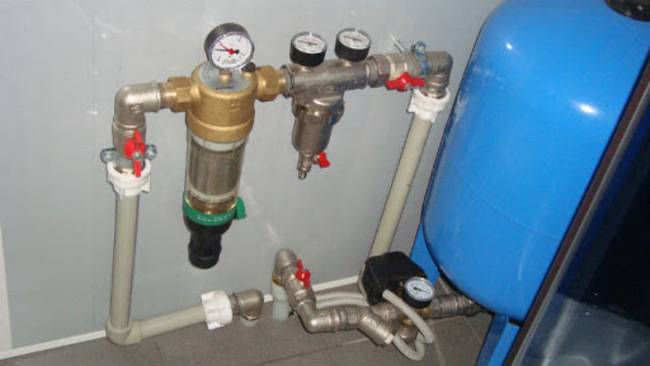

1. Использовать фильтрующие элементы.
2. Разобраться в работе насосной станции, реле согласно инструкции.
3. Обязательно использовать гидроаккумуляторы.
4. Применять редуктор давления.

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы.  Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Читайте так же:

Что такое насосная станция противопожарного водопровода?

Это два насоса (основной и резервный), обвязка насосов и специализированный пожарный прибор управления насосами. Прибор управления и интересует нас в данном контексте. Насосная станция может быть хоть моноблочная, хоть сборная – в ней применен специализированный прибор управления.

Настройка параметров работы прибора управления и подаваемые на него сигналы запуска и определяют работу насосной станции пожаротушения.

Какие сигналы мы можем подать на вход прибора управления?

Нормальный прибор управления насосной станцией пожаротушения должен уметь принять сигналы:

1. Давление на выходе насосной станции в напорном коллекторе.
2. Давления на выходе 1-го и 2-го насосов.
3. Сигнал безусловного пуска от кнопки “Безусловный пуск”.
4. Сигнал “Пожар” извне.

Я практик, и прежде всего изучать вопрос начинаю со схем соединения.

Сам паспорт:

Сборка и подключение

Чтобы первый запуск и дальнейшая эксплуатация системы водоснабжения прошли нормально, необходимо правильно выполнить установку и подключение насосной станции. Прежде всего,  нужно выбрать подходящее место для станции. Это может быть подвал загородного дома, пристройка к дому или отдельно стоящее сооружение, а также кессон. Если вы монтируете станцию в подвале, то помещение нужно хорошо утеплить и звукоизолировать. Пристройку или отдельную постройку также стоит хорошо утеплить. Монтаж кессона проводят так, чтобы его дно располагалось на 2 м ниже поверхности земли.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

После этого можно выполнять подключение к скважине или колодцу. При этом в зависимости от глубины гидротехнического сооружения может реализовываться двухтрубная или однотрубная схема подключения. Мы рассмотрим более сложный двухтрубный вариант подключения:

1. На эжекторе, которым должна быть укомплектована станция, качающая воду со скважины или колодца глубиной более 10 м, находим один из трёх патрубков. Он должен находиться на нижней части детали. На него крепим сетку грубой фильтрации.
2. На раструб находящийся в верхней части эжектора, надеваем сгон диаметром 3,2 см.
3. После этого необходимо подобрать сгон под диаметр трубопровода. Иногда для этого необходимо использовать несколько деталей с переходниками.
4. На выходное отверстие сгона ставим бронзовую муфту. Она позволит выполнить переход к водопроводной трубе из полиэтилена. При этом все соединения герметизируем при помощи пакли или специальной пасты.
5. Теперь от скважины до дома необходимо выкопать траншею, дно которой будет находиться ниже точки промерзания почвы. В траншею укладываем трубопровод.

1. На выпуске обсадной колонны из скважины монтируем оголовок. Вместо него можно использовать колено с плавным изгибом.
2. Для присоединения эжектора к трубам водоснабжения понадобится муфта.
3. Второй конец трубы перед опусканием в скважину пропускаем через колено под углом в 90 градусов.
4. После этого при помощи монтажной пены герметизируем пространство. Трубу стыкуем с угловым переходником и наружной частью водопровода.
5. Оголовок закрепляем на выпуске колонны при помощи армированной липкой ленты.

Как починить насосную станцию: виды неисправностей

Поломка насоса и вспомогательного оборудования – это типично, поэтому и набор проблем, как правило, един для всех владельцев агрегатов. Лучше заранее знать о возможных дефектах, чтобы предотвратить их появление или быстро среагировать.

Насос не отключается, давление не возрастает

В данной ситуации аппарат работает «вхолостую», то есть электроэнергия и время затрачивается, а результат не достигается. При этом значительно увеличивается износ деталей. Вот возможные причины и их решение:

• Недостаточное количество воды в скважине. Если позволяет мощность, можно погрузить оборудование глубже в забой.
• Забитые трубы. Потребуется чистка насосной станции, при этом начинать лучше с магистралей. Но после этого необходимо в обязательном порядке установить фильтры грубой очистки. Уловители защитят от проникновения загрязнений. Заказать оборудование для фильтрации можно на сайте компании «Вода Отечества».
• Сломанный обратный клапан – он перестает справляться со своей основной задачей, то есть не предотвращает спуск жидкости обратно в забой, когда насос не работает. Его можно починить, но часто проще заменить.
• Засор самого фильтра. Причины и способы решения те же, что и при забитых трубах. На самом деле засориться может любой элемент. Часто это также бывает обратный клапан насосной станции, а так как его почистить достаточно несложно (просто разобрать и промыть), то в отдельную проблему это выносить не станем.
• Окислены контакты на реле, из-за чего не происходит размыкания контура. Их просто следует зачистить, реже – поменять датчик.
• Естественным образом износилась крыльчатка у насоса, ее нужно заменить на новую.
• Недостаточное напряжение в электросети. Решением может стать установка в цепь стабилизатора.

Слишком часто включается электронасос

Возможно, причина в следующем:

• Для больших расходов объем гидробака недостаточно вместительный. Можно его заменить или поставить второй, дополнительный гидроаккумулятор.
• У реле неверные настройки. Нужно подкрутить пружины, чтобы включение происходило при давлении 1,4 бар.
• Сломан обратный клапан и вода сливается обратно в скважину, соответственно, ее приходится постоянно подкачивать.
• Порванная мембрана – одна из сложных неисправностей, поскольку менять, скорее всего, придется весь гидробак. Кроме того, есть дополнительные симптомы – протекает насосная станция (возле ниппеля образуются капли), а напор в кране становится меньше.

Воздух в воде

Обнаружить это можно не по мелким пузырькам в потоке, ведь это норма, а потому, что жидкость выходит рывками, а не равномерно. Скорее всего, причина простая – в скважине несколько уменьшился водяной уровень, поэтому нужно немного опустить шланг от насоса. Но может быть, что какие-либо соединения в трубопроводе потеряли герметичность. Тогда в щели попадает воздух. Надо пройти по всем стыкам герметиком.

АМЕТИСТ — 02 М Жилой дом до 10 человек или до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

Не включается

Отсутствие запуска может быть из-за:

• Нет электричества. Проверьте все контакты, подается ли напряжение на электронасос.
• Поломки самого насоса – его нужно ремонтировать. А если в нем перегорел движок, то легче поменять на новый.
• Окисленных контактов. Их достаточно просто зачистить.

Электронасос гудит, но не перекачивает воду

• Нестабильное напряжение – можно поставить стабилизатор.
• Произошло перегорание клемм в конденсаторе на насосной станции, нужна проверка тестером и замена.
• Засор обратного клапана. Его прочистка осуществляется с помощью разбора составных частей и промывания под напором.
• Крыльчатка заклинила. Иногда достаточно просто поднять на поверхность шланг и руками провернуть полости. В таком случае, вероятно, причина в небольшом засорении.

Работа с рывками

Скачки давления могут быть безопасными, например, из-за появления воздушной пробки в системе, или потенциально опасными, приводящими к дальнейшим неисправностям. Так может выйти из строя реле. Сверьтесь с манометром, если на нем показаны значения, при которых не должно происходить включение или выключение, однако, они чередуются, значит, датчик спутал настройки. Иногда это можно поправить самостоятельно, скрутив гайки на большой и маленькой пружинах в реле.

Еще одна возможность, схожая с воздушной пробкой, – это разгерметизация. Следует проверить все соединения.

Вода поступает неравномерно

Фактически это та же проблема, связанная с наличием воздуха в жидкости. Однако может быть еще одна причина – неправильно выставленные настройки на реле, из-за чего не поддерживается достаточно высокое давление.

Устройство и принцип действия агрегата

Основное количество скважин на дачных участках имеет глубину до 20 м – оптимальную для установки автоматического оборудования. При данных параметрах не нужно приобретать глубинный насос, систему автоматического контроля или промежуточную емкость: прямо из скважины (или колодца) вода поступает к точкам разбора. Чтобы обеспечить правильное подключение насосной станции, необходимо разобраться, из чего она состоит и как работает.

Основными функциональными узлами станции является следующее оборудование:

• Насос центробежного типа, обеспечивающий подъем воды и транспортировку ее в дом.
• Гидроаккумулятор, смягчающий гидравлический удар. Он состоит из двух частей, разделенных мембраной.
• Электрический двигатель, соединенный с реле давления и насосом.
• Реле давления, контролирующее его уровень в системе. Если давление падает ниже определенного параметра – оно запускает мотор, если появляется переизбыток давления – выключает.
• Манометр – прибор для определения давления. С его помощью производят регулировку.
• Система водозабора, оснащенная обратным клапаном (находится в колодце или скважине).
• Магистраль, соединяющая водозабор и насос.

При помощи данной формулы можно определить максимальную глубину всасывания: схема демонстрирует наглядно, какие измерения для этого необходимо сделать

Наиболее распространенный вариант насосной станции – гидроаккумулятор с закрепленным сверху поверхностным насосом и узлом, включающим манометр, реле давления и защиту от сухого хода

Как видно из таблицы, стоимость насосных станций может быть различной. Она зависит от мощности, максимального напора, пропускной способности, производителя

Перед монтажом насосного оборудования необходимо приобрести все функциональные части согласно параметрам скважины и водопроводной системы.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Как установить?

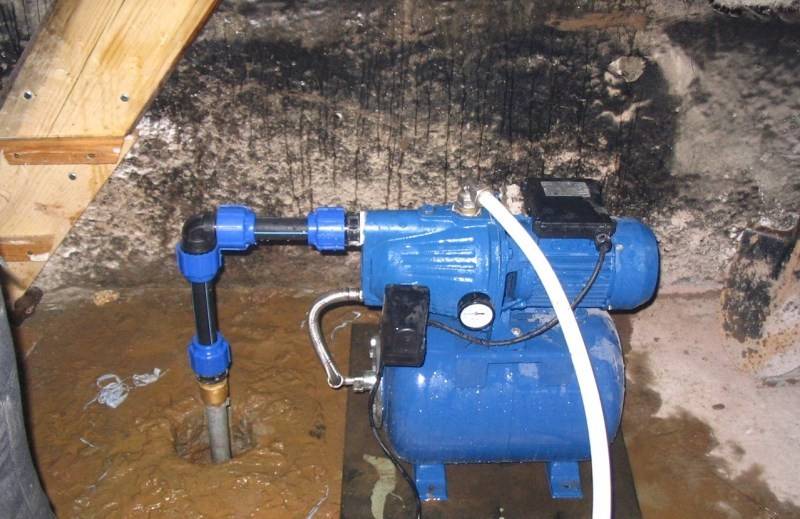

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

Для установки станции в колодце используется специально обустроенная платформа. Она должна обязательно находиться ниже, чем уровень промерзания. При этом сверху необходимо утеплить и сам колодец. Такая схема является несколько затруднительной по доступу к станции.

В кессоне скважины также можно установить станцию. Для этого вокруг скважины обустраивается помещение, которое заглублено на уровень ниже, чем промерзание почвы. Кессон необходимо закрыть и утеплить у поверхности земли. Достаточно оставить небольшой люк, необходимый для обслуживания.

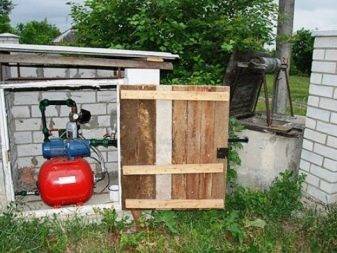

Также установка станции возможна в отдельном сооружении или пристроенном помещении. Конечно, такое строение требует не только утепления, но еще и дополнительного обогрева.

Установка насосной станции самостоятельно позволяет существенно сэкономить. В зависимости от подключения насосной станции к тому или иному источнику водоснабжения, есть различные схемы их установки. Правильная установка во многом зависит от мелких деталей вроде обратного клапана, сальника, фильтров и так далее. Такие мелочи позволяют существенно улучшить и продлить работу насосной станции.

Порядок монтажа эжектора

Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода — с другой стороны.

Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.

На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узлов

Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.

Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.

Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме. Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.

Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали. Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.

Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.
