Перед покупкой
Применение заклепок всегда обусловлено тремя важными нюансами. Во-первых, первостепенную роль играет прочность соединения. Во-вторых, проверьте, какое у вас оборудование и какие комплектующие к нему подойдут. И в-третьих, разберитесь с экономической целесообразностью работы и планируемых покупок
При любой деятельности, какие бы материалы вы не крепили и какими бы соединителями не пользовались, всегда важно помнить, что любой заклепочный материал обладает своей вязкостью и пластичностью, на основе которых и строится сам алгоритм действия такого соединения. Заклепки ВСЕГДА изготавливают из меди, малоуглеродистой стали или алюминиевых легкодеформируемых сплавов
Внимательно изучайте типы заклепок при планировании работ.
Резьбовые заклепки
Перейдем к резьбовым заклепкам. Работа с ними – самый универсальный способ соединения составляющих элементов конструкции. Виды резьбовых заклепок разнообразны, но суть едина. Алгоритм прост и гениален: заклепка накручивается на «дорн» заклёпочника вставляется в отверстие, фиксирует соединяемые материалы. При этом заклепка деформируется, образуя надежное соединение, прочно удерживающее отдельные части при вибрации и движении. Самый главный плюс — это низкая вероятность повредить при клепании соединяемые части, которые практически не испытывает нагрузки, не царапается и не сминается. Потому резьбовые заклепки применяют в бытовой технике, облицовке автомобилей и отделке помещений. Такие комплектующие изготавливают из алюминия, стали, нержавеющей стали. Типы резьбовых заклепок, их особенности и состав всегда указаны на упаковке.

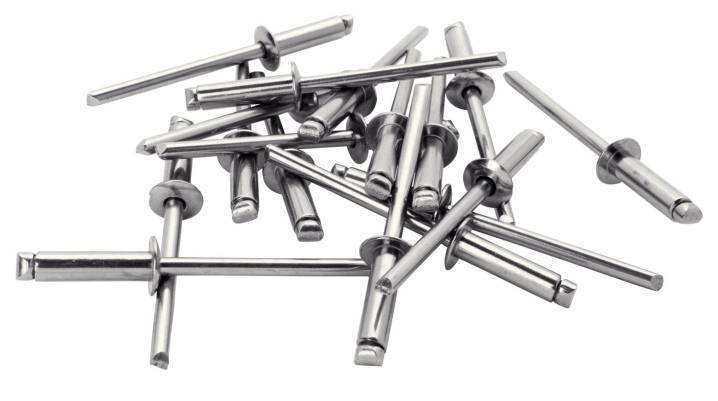

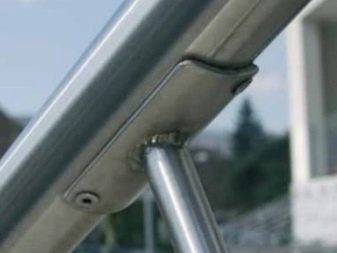

Вытяжные заклепки
Другой известный вид заклепок — вытяжные. Они дешевле резьбовых, справиться с ними проще и быстрее, потому они при деле там, где необходимо закрепить лист металла сотнями или даже тысячами заклепок. Виды вытяжных заклепок различаются, в основном, моделью буртика. Так называют края «шляпки», расположенной на теле заклепки. Разные типы вытяжных заклепок изготавливаются обычно из стали, нержавеющей стали, алюминия, меди. В отличие от предыдущего типа гильза деформируется, благодаря стержню, который запрессовывается в гильзу, образуя жесткое соединение. Основной плюс этих комплектующих – высокая скорость и простота работы с ними.
Обычные заклепки
Классическая заклепка — это самый распространенный метиз для клепки листов металла, известный с самых древних времен. В нашей стране забивные заклепки зафиксированы требованиями ГОСТа еще в советские годы. Имеют широкое распространение в строительстве и вообще во всех сферах, связанных с наличием высоких нагрузок на металлические конструкции, так как такими заклепками можно соединять листы толще 30 мм. Однако установка этих метизов возможна только с учетом наличия опоры со стороны, обратной плоскости соединения, так как это компенсирует ударную нагрузку во время закрепления заклепки.
- Происходит наметка будущих соединений.
- Листовой материал фиксируется струбцинами или иными способами. Иногда имеет место сварка. Высверливаются сначала крайние точки. Заклепки вставляются так, чтобы головка находилась с обратной стороны поверхности, которую соединяют.
- Собственно, сам процесс расклепывания с помощью молотка или специального ударника, при котором хвостовик расплющивается во вторую головку.
В процессе обязательно сверяйтесь с ГОСТом, так как слишком тонкое тело заклепки может не полностью заполнить отверстие, что может привести к обрыву соединений при перерезывающей боковой нагрузке. Слишком длинный хвостовик также может навредить конструкции, так как металл будет подвергаться неправильной деформации. Существуют марки заклепок, которых обязательно надо прогреть до высокой температуры для увеличения пластичности. Также многие заклепки обрабатываются специальными составами, предотвращающими электромеханическую коррозию. Внимательно изучите упаковку перед приобретением.
Описание инструмента и его виды

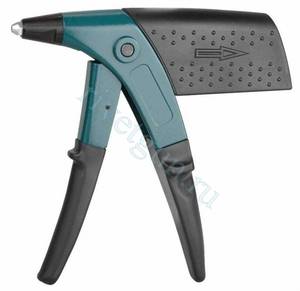

Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.
При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:
- Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
- Пружинный механизм, необходимый для втягивания заклепки внутрь.
Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.
Вытяжного типа
Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.
Резьбовые заклепочники
Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.
Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.
В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:
- пневмогидравлические;
- аккумуляторные;
- электрические;
- механические (ручные);
- пневматические.
Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.
Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».
Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.
Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.
Из какого материала должна быть заклепка
Заклепки обычно берут из того же материала, что и соединяемые детали — это позволяет избежать электрохимической коррозии
Обращают внимание и на прочностные характеристики. Но, как правило, при соединении алюминиевых деталей, прочности алюминиевых метизов достаточно
Вообще, заклепки делают из таких металлов:
сталь:
- обычная — марок Ст2, Ст3, Ст10;
- коррозионностойкая Х18Н9Т;
- оцинкованная;
Читать также: Гайковерт для откручивания колесных гаек
При соединении медных деталей допустима установка латуни и меди. Алюминий соединяют алюминиевыми сплавами. Стальные листы — соответствующими марками стальных заклепок. Есть также смешанные метизы — из двух разных металлов (химически не конфликтующих). Чаще всего встречаются алюминиево-стальные.
Для установки фасадных элементов, откосов, отливов, металлочерепицы и профлиста, используются обычно вытяжные заклепки из оцинкованной окрашенной стали. Окраска — в тон с деталями.
Заклёпка вытяжная стальная
со стандартным буртиком ST/ST — сталь/ сталь. Размеры стальных вытяжных заклёпок от 3.0 х 6 до 6.4 х 45 мм. Они применяются для создания неразъемных соединений тонколистовых материалов. С помощью заклёпочника установка заклёпок возможна при доступе только с одной стороны материала.Характеристики и размеры вытяжных стальных заклёпок со стандартным буртиком ST/ST
| Размер заклёпки | d | dk | K | R max | d1 | L1 | Усилие на разрыв N | Усилие на срез N |
| 3.0 | 3.0 +0.08 -0.10 | 6.5 -0.7 | 0.8 ±0.2 | 0.2 | 1.90 | 27 | 1125 | 915 |
| 3.2 | 3.2 +0.08 -0.10 | 6.5 -0.7 | 0.8 ±0.2 | 0.2 | 2.00 | 27 | 1285 | 1060 |
| 4.0 | 4.0 +0.08 -0.15 | 8.0 -1.0 | 1.0 ±0.3 | 0.3 | 2.50 | 27 | 1990 | 1550 |
| 4.8 | 4.8 +0.08 -0.15 | 9.5 -1.0 | 1.1 ±0.3 | 0.3 | 2.90 | 27 | 2920 | 2300 |
| 5.0 | 5.0 +0.08 -0.15 | 9.5 -1.0 | 1.1 ±0.3 | 0.3 | 2.90 | 27 | 3255 | 2575 |
| 6.0 | 6.0 +0.08 -0.15 | 12.0 -1.5 | 1.5 ±0.4 | 0.4 | 3.40 | 27 | 5000 | 4000 |
| 6.4 | 6.4 +0.08 -0.15 | 13 -1.5 | 1.8 ±0.4 | 0.5 | 3.85 | 27 | 5400 | 4350 |
Толщина соединяемых материалов и размер отверстия под заклёпку в мм
| Размер заклёпки | Толщина соединяемых материалов | Диаметр бортика | Диаметр отверстия |
| 3.0 x 6 | 1.5 — 3.5 | 6.5 | 3.1 — 3.2 |
| 3.0 x 8 | 3.5 — 5.5 | ||
| 3.0 x 10 | 5.5 — 7.0 | ||
| 3.0 x 12 | 7.0 — 9.0 | ||
| 3.0 x 14 | 9.0 — 11.0 | ||
| 3.0 x 16 | 11.0 — 13.0 | ||
| 3.0 x 18 | 13.0 — 15.0 | ||
| 3.0 x 20 | 15.0 — 17.0 | ||
| 3.2 x 6 | 1.5 — 3.5 | 6.5 | 3.3 — 3.4 |
| 3.2 x 8 | 3.5 — 5.0 | ||
| 3.2 x 10 | 5.0 — 7.0 | ||
| 3.2 x 12 | 7.0 — 9.0 | ||
| 3.2 x 14 | 9.0 — 11.0 | ||
| 3.2 x 16 | 11.0 — 13.0 | ||
| 3.2 x 18 | 13.0 — 15.0 | ||
| 3.2 x 20 | 15.0 — 17.0 | ||
| 3.2 x 25 | 20.0 — 22.0 | ||
| 4.0 x 6 | 1.5 — 3.0 | 8.0 | 4.1 — 4.2 |
| 4.0 x 8 | 3.0 — 5.0 | ||
| 4.0 x 10 | 5.0 — 6.5 | ||
| 4.0 x 12 | 6.5 — 8.5 | ||
| 4.0 x 14 | 8.5 — 10.5 | ||
| 4.0 x 16 | 10.5 — 12.5 | ||
| 4.0 x 18 | 12.5 — 14.5 | ||
| 4.0 x 20 | 14.5 — 16.5 | ||
| 4.0 x 22 | 16.5 — 18.0 | ||
| 4.0 x 25 | 18.0 — 21.5 | ||
| 4.0 x 26 | 18.5 — 22.5 | ||
| 4.0 x 28 | 21.5 — 24.0 | ||
| 4.0 x 30 | 21.5 — 26.0 | ||
| 4.8 x 6 | 1.0 — 3.0 | 9.5 | 4.9 — 5.0 |
| 4.8 x 8 | 3.0 — 4.5 | ||
| 4.8 x 10 | 4.5 — 6.0 | ||
| 4.8 x 12 | 6.0 — 8.0 | ||
| 4.8 x 14 | 8.0 — 10.0 | ||
| 4.8 x 16 | 10.0 — 12.0 | ||
| 4.8 x 18 | 12.0 — 14.0 | ||
| 4.8 x 20 | 14.0 — 16.0 | ||
| 4.8 x 22 | 16.0 — 18.0 | ||
| 4.8 x 23 | 16.5 — 19.0 | ||
| 4.8 x 24 | 17.0 — 20.0 | ||
| 4.8 x 25 | 18.0 — 21.0 | ||
| 4.8 x 28 | 21.0 — 23.5 | ||
| 4.8 x 30 | 23.0 — 25.0 | ||
| 4.8 x 32 | 25.0 — 27.0 | ||
| 4.8 x 35 | 25.0 — 30.0 | ||
| 4.8 x 40 | 30,0 — 35.0 | ||
| 4.8 x 50 | 40,0 — 45.0 | ||
| 5.0 x 6 | 0.5 — 2.5 | 9.5 | 5.1 — 5.2 |
| 5.0 x 8 | 2.5 — 4.5 | ||
| 5.0 x 10 | 4.5 — 6.0 | ||
| 5.0 x 12 | 6.0 — 8.0 | ||
| 5.0 x 14 | 8.0 — 10.0 | ||
| 5.0 x 16 | 10.0 — 12.0 | ||
| 5.0 x 18 | 12.0 — 14.0 | ||
| 5.0 x 21 | 14.0 — 17.0 | ||
| 5.0 x 25 | 17.0 — 20.0 | ||
| 5.0 x 27 | 20.0 — 23.0 | ||
| 5.0 x 30 | 23.0 — 25.0 | ||
| 6.0 x 8 | 2.0 — 4.0 | 12.0 | 6.1 — 6.2 |
| 6.0 x 10 | 4.0 — 6.0 | ||
| 6.0 x 12 | 6.0 — 8.0 | ||
| 6.0 x 14 | 7.0 — 9.0 | ||
| 6.0 x 16 | 9.0 — 11.0 | ||
| 6.0 x 18 | 11.0 — 13.0 | ||
| 6.0 x 22 | 13.0 — 17.0 | ||
| 6.0 x 26 | 17.0 — 20.0 | ||
| 6.0 x 30 | 20.0 — 24.0 | ||
| 6.4 x 8 | 2.0 — 4.0 | 13.0 | 6.5 — 6.6 |
| 6.4 x 10 | 2.0 — 5.0 | ||
| 6.4 x 12 | 4.0 — 6.0 | ||
| 6.4 x 14 | 6.0 — 8.0 | ||
| 6.4 x 16 | 8.0 — 11.0 | ||
| 6.4 x 18 | 9.0 — 13.0 | ||
| 6.4 x 20 | 11.0 — 15.0 | ||
| 6.4 x 22 | 13.0 — 16.0 | ||
| 6.4 x 25 | 15.0 — 19.0 | ||
| 6.4 x 26 | 16.0 — 20.0 | ||
| 6.4 x 28 | 17.0 — 22.0 | ||
| 6.4 x 30 | 18.0 — 24.0 | ||
| 6.4 x 32 | 22.0 — 26.0 | ||
| 6.4 x 35 | 24.0 — 30.0 | ||
| 6.4 x 40 | 30.0 — 35.0 | ||
| 6.4 x 45 | 35.0 — 40.0 |
Вы можете заказать и купить стальные вытяжные заклёпки любых размеров по оптовым ценам.
192007, Санкт-Петербург, ул. Курская, 27
Торговый Дом Нева продает оптом крепёж стандартов DIN, ГОСТ, оцинкованные метизы и высокопрочные крепёжные изделия. Поставки строительного крепежа осуществляются во все регионы России.
В промышленности одной из основных операций является соединение элементов конструкций и деталей.
Одним из способов является соединение с помощью заклепок. Он используется, когда нет возможности выполнить сварку элементов конструкций, и имеет много преимуществ перед ней. Для выполнения такой технологии существует специальный инструмент для клепания заклепок.
Обзор видов
На данный момент в соответствующем сегменте современного рынка метизов представлен широкий ассортимент рассматриваемых приспособлений для крепежа. Производятся болты-заклепки, варианты с цилиндрическими бортиками, глухие и прочие резьбовые заклепки. С одной стороны это позволяет в каждом конкретном случае подобрать наиболее подходящие заклепки с учетом всех актуальных критериев. В то же время подобное разнообразие становится причиной определенных трудностей при выборе.
В первую очередь речь идет о материале, из которого изготавливаются заклепки, последние могут быть:
- стальными;
- сделанными из «нержавейки»;
- медными;
- выполненными из алюминиевого сплава.
По виду резьбы
В данном случае речь не идет о приспособлениях с наружной резьбой. Имеются в виду два варианта исполнения заклепок с внутренней резьбой.
- Гаечные с резьбой от М4 до М8, предназначенные для неразборного соединения. Целесообразнее устанавливать при отсутствии доступа к обратной стороне деталей.
- Винтовые с резьбой от М3 до М16, с помощью которых создается разборное соединение.
По типу головки
Кроме материала изготовления и особенностей резьбы, описываемые крепежные приспособления делятся на виды с учетом особенностей головки. Существуют две категории моделей.
- С плоскими головками – применяются на небольших по площади поверхностях.
- С потайными головками – устанавливаются при необходимости создания минимально заметных соединений.
По профилю ножки
С учетом данного параметра все представленные в продаже крепежные приспособления можно разделить на следующие три типа.
- Гладкие, которые рекомендуется использовать при необходимости соединения элементов конструкций, выполненных из мягких и хрупких материалов.
- Рифленые – заклепки с резьбой, предназначенные, ориентированные на выполнение монтажных работ, связанных с креплением более твердых материалов. Подобная обработка поверхности позволяет минимизировать возможность проворачивания ножки.
- Шестигранные – еще одна категория изделий, рассчитанная на прочные материалы. Профиль в данном случае практически полностью исключает возможность проворота заклепки в процессе ее установки и фиксации.
По виду бурта
Принимая во внимание особенности данной части метизов, следует отметить, что существуют заклепки со следующими типами буртов
- Цилиндрические.
- Потайные.
- Уменьшенные.
Выбор в пользу моделей с потайным или уменьшенным буртом делают, если требуется максимально уменьшить зазор между соединяемыми деталями. Также необходимо помнить о нескольких важных моментах в контексте подготовки деталей и нюансов выполнения монтажных работ. В соответствии с актуальными правилами и нормами, перед установкой любых типов заклепок всегда выполняется зенковка посадочных отверстий.
По назначению
Сейчас на рынке можно найти практически любые резьбовые заклепки, включая модели для пластика, а также рассчитанные на использование при монтаже заклепочника. С учетом назначения можно выделить следующие разновидности моделей:
- с повышенной электропроводностью;
- с усилием, обеспечивающим возможность растяжения или же вдавливание;
- предназначенные для создания максимально герметичных соединений;
- имеющие головки увеличенных размеров;
- с дюймовой резьбой;
- имеющие на поверхности специальные метки, рассчитанные на быструю визуальную идентификацию;
- с качественной и эффективной виброизоляцией.
Преимущества и недостатки
Высокий потребительский спрос на вытяжные заклёпки обусловлен рядом неоспоримых достоинств этих метизов.
- Простота установки обусловлена необходимостью доступа к соединению только с лицевой стороны. Это выгодно отличает данные метизы от резьбовых гаек, для монтажа которых нужен доступ с обеих сторон. Кроме того, крепления с резьбой имеют свойство со временем откручиваться и ослаблять соединение.
- Низкая стоимость вытяжных заклёпок позволяет сформировать надёжное и долговечное крепление, не экономя при этом на материале.
- Широкий сортамент типоразмеров значительно облегчает выбор крепёжных элементов.
- Способность соединять разные по структуре и свойствам материалы значительно расширяет сферу применения метизов.
- Высокая прочность и долговечность соединения. При соблюдении правил установки и бережной эксплуатации срок службы заклёпок равен, а иногда и превышает срок службы скрепляемых деталей.
К недостаткам относят необходимость предварительного засверливания, неразборность соединения и приложение существенных усилий при клепании ручным способом. Кроме того, модели имеют одноразовое предназначение и не могут использоваться повторно.
Принцип действия
Вытяжные заклепки состоят из гильзы, внутри которой находится стержень с уплотнением на конце. На техническом языке это уплотнение называется пуансон. В процессе клепания на стержень оказывается давление, заставляющее пуансон деформировать конец стержня в подобие шляпки. При этом также расширяется и сама гильза, фиксируя место крепления.
Работа с заклепками характеризуется относительно высокой скоростью, что можно записать в преимущества этого метиза. Заклепки всегда обрабатываются различными составами, стойкими к агрессивной среде, высокой влажности и перепадам температуры, что позволяет увеличить срок их службы.
Принцип работы ручного заклепочника для заготовок из металла
В частных и промышленных мастерских широко востребован ручной заклёпочник, который предназначен для надёжного скрепления листовых материалов. Специалисты чаще всего применяют этот инструмент для листового металла, толщина которого не превышает 3 мм. Помимо этого, именно заклёпочник помогает своими руками и без лишних усилий прикрепить металлический лист к уголку либо профилю.
Краткое описание заклёпочника
Многие специалисты помнят, что ещё совсем недавно принцип соединения металла заклёпками отличался множеством недостатков и технических нюансов. Именно поэтому выполнить эту процедуру в домашних условиях было практически невозможно. Изначально стоит отметить, что сам процесс клепания сопровождался огромным количеством различных сложностей технологического плана, из-за чего выполнить качественное соединение было очень сложно.
Чтобы установить заклёпку в нужном месте мастера должны были приложить титанические усилия. Кроме того, не всегда можно было выполнить надёжное крепление с обеих сторон обрабатываемого материала. Именно поэтому специалистов часто интересовал вопрос, как закрепить заклёпку без заклёпочника, имея под рукой только подручные приспособления. Но на практике эта процедура отличалась особыми сложностями, так как развальцовка отнимает много времени и сил.
Несмотря на высокое качество соединений, которые были выполнены с помощью заклёпок, это направление было мало востребованным. Такая тенденция была связана ещё и с тем, что существовал большой риск травмирования.
На фоне этих минусов многочисленные специалисты из разных стран работали над тем, чтобы создать качественный и простой в использовании инструмент для решения таких задач. Благодаря этому в массовой продаже появился ручной тип заклёпочника, который отличается своей компактностью и многофункциональностью. Главное преимущество этого инструмента в том, что он гарантирует надёжное соединение металлических заготовок при минимальных усилиях со стороны мастера.
Качественный заклёпочный инструмент отличается своей универсальностью и простотой, использовать его очень просто. Он позволяет обеспечить беспрепятственный доступ к соединению, без каких-либо вспомогательных приспособлений. Отдельно стоит учесть, что для работы с заклёпочным приспособлением необходимо заранее просверлить небольшое отверстие в металлической заготовке для установки заклёпки. Фиксацию выполнит главный инструмент.
Специалисты утверждают, что специфика этой работы отличается своей простотой, благодаря чему с ней теперь может справиться даже новичок. Немаловажным остаётся и тот факт, что купить инструмент для клепания заклёпок можно по весьма доступной цене
Основные сферы применения
Многие согласятся, что без заклёпочника не обходятся ни одни ремонтные работы. Универсальность этого ручного инструмента считается наиболее востребованной в тех случаях, когда нужно соединить несколько заготовок, а использование других методов крепления является нецелесообразным. Как показывает практика, с помощью этого приспособления чаще всего соединяют различные крепёжные элементы.
Плюсы и минусы
Как и любое изделие, алюминиевые заклепки обладают рядом достоинств, но при этом и некоторыми недостатками. Рассмотрим все позиции более подробно. Для начала поговорим о достоинствах. Одним из основных преимуществ пользователи называют пластичность алюминия. Это очень удобно, так как провести крепеж получается довольно быстро.
Данная характеристика позволяет добавить сюда невысокую энергозатратность, а также экономичность. Кроме того, если провести монтаж грамотно, прочность соединений не будет вызывать сомнений, а работы можно проводить даже в домашних условиях, не используя при этом специальное оборудование.
Монтаж делается довольно легко и чаще всего не требует применения специальных инструментов. Алюминий считается достаточно стойким материалом, поэтому хорошо переносит воздействие агрессивных веществ и не поддается коррозии. Он является экологически безопасным, что также можно отнести к неоспоримым плюсам. При этом изделия из него очень легкие.
Что касается недостатков, нужно отметить следующие моменты. Бесспорно, в сравнении с медью или сталью алюминий является менее прочным материалом. Его не следует применять, если на конструкцию предполагается влияние сильных и продолжительных механических нагрузок. Также от его использования стоит отказаться, если планируется использование агрессивных материалов. При этом, к примеру, алюминиевую тяговую заклепку можно использовать в условиях негативного воздействия окружающей среды.
Если материалы скрепляются с помощью алюминиевых метизов, следует проконтролировать, чтобы изоляция поверхностей была сделана максимально тщательно. Это поможет металлам избежать контакта друг с другом. Использовать в таком случае лучше всего резину или медь.
Заклёпки. Как рассчитать требуемую длину заклёпки
Заклёпка – один из простейших видов крепежа для создания неразъёмных соединений. В общем случае – это стержневая или трубчатая деталь, имеющая на одном конце опорную “закладную” головку определённой формы. Устанавливается в соединении, как следует из названия, методом клёпки (а также усадки, вальцовки, протяжки, взрыва).
По форме заклёпки можно условно разделить на несколько основных типов:
- Заклёпки с замыкающей головкой (бывают полнотелые, пустотелые и полупустотелые)
- Заклёпки с протяжкой (называют также – отрывные или вытяжные)
- Заклёпки резьбовые (также называют – гайки клепальные)
Заклёпки с замыкающей головкой
Исторически первыми были изобретены заклёпки с замыкающей головкой – поэтому они получили наибольшее распространение. Такие заклёпки имеют с одной стороны закладную головку. Вторая головка, называемая замыкающей, формируется с помощью вальцовочного или клепального инструмента: клепальный молоток, клещи.
По форме головки заклёпки с замыкающей головкой делятся на:
- Заклёпки с полукруглой головкой
- Заклёпки с потайной головкой
- Заклёпки с полупотайной головкой
- Заклёпки с плоской головкой (с бочкой)
Также конструктивно они отличаются наличием отверстия внутри заклёпки:
- Полнотелые заклёпки – отверстие отсутствует
- Пустотелые заклёпки – трубчатые – имеют сквозное отверстие
- Полупустотелые заклёпки – под развальцовку – имеют глухое отверстие
Материалы для заклёпок
Заклёпки с замыкающей головкой могут быть изготовлены из разнообразных металлов и сплавов, которые хорошо поддаются пластической деформации.
Наибольшее распространение получили следующие материалы:
- Стали – в основном, используются пластичные высококипящие стали 03кп, 05кп, 08кп, 10кп, 15кп, 20кп
- Нержавеющие стали – аустенитные стали 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
- Алюминиевые сплавы – наиболее применимы сплавы АД, АД1, алюминиево-магниевые сплавы АМг2, АМг5, АМг5П, АМг6, сплавы АМц, В94, В65, также используют дюралюминиевые сплавы Д1, Д16, Д16Т, Д18, Д18П, Д19П
- Латунные сплавы – в основном, сплав Л63
- Медь – марки МТ, М3
Маркировка заклёпок по материалам
Заклёпки могут быть маркированы на головке – для последующей идентификации. Маркировка может быть выпуклой или вогнутой (клеймение).
Далее приведена таблица с принятой маркировкой основных материалов в виде точек или штрихов.
Алюминиевые сплавы
Сталь
Медь и латунь
В65
Д18П
Д19П
АМг5
АМц
АД1
20ГА
10, 20, 12Х18Н10Т
М3, Л63
без метки
без метки
без метки
Определение длины заклёпки
Правильная установка заклёпки предусматривает создание полной формы замыкающей головки и отсутствие при этом каких-либо избыточных зазоров и наплывов. Для правильной установки заклёпки необходимо определить длину тела заклёпки, зависящую от толщины склёпываемых материалов и типа заклёпки.
“Справочник конструктора-машиностроителя” под редакцией Анурьева В.И. предлагает пользоваться одной универсальной формулой для всех форм головок заклёпок. Здравый смысл подсказывает, что такой подход ошибочный – поэтому воспользуемся формулами из другого источника: «Основы конструирования» под редакцией Орлова П.И., 1988 года.
| Конструкция заклёпки | Припуск “Н” для заклёпок без зазора | Припуск “Н” для заклёпок с зазором |
| H=1,2d | H≈1,2d+0,1S |
H=0,54d
H≈0,5d+0,1S
H=0,6d
H≈0,5d+0,1S
H=0,8d
H≈0,7d+0,1S
H=d
H≈0,9d+0,1S
H=1,2d
H≈1,1d+0,1S
Вычислив по формуле необходимый размер припуска, можно определить длину заклёпки L, прибавив к толщине склёпываемых материалов S значение припуска H. Затем необходимо выбрать ближайшее значение длины заклёпки из стандартного ряда длин. Для заклёпок утверждён стандартный ряд длин, согласно которого они и производятся (в мм):
2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180
Пример расчёта длины заклёпки
Например, нам необходимо склепать несколько листов общей толщиной 32 мм; склёпывать будем без зазора заклёпками с полукруглой головкой Ø6 мм (1-я конструкция в таблице).
d = 6 мм
S = 32 мм
H = 1,2d = 1,2 x 6 = 7,2 мм
Таким образом, необходимо использовать заклёпку с длиной стержня
L = S + H = 32 + 7,2 = 39,2 мм
Выбираем ближайшую длину из стандартного ряда – это 40 мм.
В итоге, мы выяснили, что для склёпывания пакета листов толщиною 32 мм нам понадобится заклёпка размера Ø6х40 мм.
Классическая конструкция заклепки
Основным метизом для клепки листов в машиностроении считаются заклепки стальные, нормированные требованиями еще советского ГОСТа 10299 80. Они чаще всего соединяют высоконагруженные стальные конструкции, используемые в строительном деле. Например, в каркасах и опорных сборках. Преимуществом классической формы является возможность соединения двух листовых поверхностей толщиной более 30 мм.
В отдельных случаях ГОСТ 10299 80 допускает соединение сборки до 35 мм. В отличие от предыдущих видов заклепок, классическую заклепку устанавливают только при наличии опорной поверхности с обратной стороны плоскости соединения. Это необходимо для компенсации ударной нагрузки по заклепочному хвостовику.
Технология клепки выполняется в следующем порядке:
- Линию, по которой будет осуществляться установка заклепочного соединения, размечают точками под сверловку отверстий в соединяемом металле.
- Листы металла фиксируют с помощью механических приспособлений типа струбцин или даже точечной сваркой. Выполняют сверление крайних точек установки крепежа, в которые вставляют центрирующие металлические штифты. При этом диаметр отверстий выбирают в соответствии с рекомендациями ГОСТ 10299 80 примерно на 10% больше диаметра тела хвостовика.
- В просверленное отверстие вставляется метиз таким образом, чтобы головка находилась с обратной стороны соединяемой поверхности. Длина крепежа также выбирается в соответствии с ГОСТ 10299 80. Это обеспечит формирование второй головки из хвостовика нормальных размеров после его расклепывания молотком или электрическим ударником.
К сведению! Размеры, выбранные в соответствии с ГОСТ 10299 80, обеспечивают максимальную прочность соединения.
При выборе более тонкого по диаметру стержня его прочности может не хватить для жесткого соединения. В этом случае перерезающее усилие в радиальном направлении способно оборвать по очереди большую часть соединений. После расклепывания металл крепежа должен полностью заполнить отверстия с небольшим натягом.
Не следует пренебрегать рекомендациями ГОСТа 10299 80 при выборе длины хвостовика крепежа. Слишком длинный хвостовик помешает правильной деформации и осаживанию металла. Слишком короткий не обеспечит образование второй головки необходимых размеров и прочности.
Для увеличения пластичности заклепки из определенных марок стали могут перед установкой разогреваться до высокой температуры с проковкой головок и закалкой крепежа. Заклепки алюминиевые, медные, латунные перед установкой могут проходить обработку специальными жидкостями, предупреждающими развитие электрохимической коррозии.
