Изоляция проводов и кабелей — назначение и разновидности

Типы изоляции проводников

Изначально вы должны понимать, что изоляция подбирается к каждому проводнику индивидуально, исходя из его конструктивных особенностей и сетевого напряжения, при котором он будет работать. Исходя из этого, можно выделить следующее:

1. Облачные проводники, которые используются в сети не более 700 Вольт. Они предназначены для домашнего использования в однофазной или трехфазной сети. То есть, 220 и 380 Вольт соответственно.
2. Безоблачные кабеля, которые используются в сетях, как и в первом случае.
3. Для проводников, которые работают при постоянном токе 700-1000 Вольт и переменном напряжении 220 и 400 Вольт.
4. Для проводников с напряжением до 3600 Вольт. Переменный ток в этом случает от 400 до 1800 Вольт.
5. Также стоит выделить провода, которые используются при напряжении 1000-6000 Вольт, с переменным током 400-1800 Вольт.

Здесь также стоит учитывать:

• Условия эксплуатации.
• Технические характеристики и иные параметры.
• Сечение кабеля.
• Количество жил.

Как изолировать провода изолентой или термоусадочной трубкой

В электрохозяйстве часто необходимо помечать или изолировать кусок кабеля, различные типы кабельных разъемов, укреплять соединения проводов, защищать элементы от влаги и так далее. Дело это простое. Достаточно иметь изоляционную ленту, намотать ее в нужное место и готово. Но как обычно бывает, о таких простейших вещах приходится писать очень подробно, так как массу ошибок при этом делают как начинающие, так и довольно опытные электрики.

В статье рассмотрим два метода изоляции проводов, используя виниловую изоляционную ленту и термоусадочные трубки «термоусадки». Вы узнаете как это делать правильно и неправильно, какие инструменты необходимы и некоторые «секреты фирмы».

Виды соединений

Но прежде, чем разбирать виды изоляционных материалов и способ их применения, давайте остановимся на типах соединений проводов в быту. Ведь тип изоляционного материала во многом зависит именно от этого фактора.

Наиболее часто в быту мы сталкиваемся с необходимостью соединения нескольких проводов. Но соединение соединению рознь. Ведь согласно норм ПУЭ провода могут быть соединены методом сварки, пайки, прессовки и болтовым соединением. Заметьте, так популярного в народе метода скручивания проводов в этом перечне нет. И это не случайно. Ведь скручивание проводов не обеспечивает гарантий качества соединений и его надежности во время эксплуатации.

Соединение методом сварки	Суть данного метода сводится к тому, что токопроводящие жилы провода скручиваются, а затем при помощи специального сварочного аппарата для проводов концы данной скрутки свариваются в единое целое. Главным ограничивающим фактором применения данного метода, является цена сварочного аппарата, который, если вы не занимаетесь этим профессионально, вам совершенно не нужен.
Соединение проводов пайкой	Она нашла широкое применение в низковольтных сетях как одно из наиболее надежных и простых в реализации соединений. В то же время, при больших сечениях проводов, данный метод практически не применим. Ведь при больших сечениях, контактные соединения могут нагреваться до значительных температур, что может привести к разрушению контактного соединения.
Соединение проводов прессовкой	Для него необходимо специальное оборудование в виде гильз и прессов. Конечно, для проводов небольшого сечения существуют гильзы, которые можно спрессовать обычными пассатижами, но они не нашли широкого применения.
Винтовое соединение проводов	Специальные клеммы, которые уже имеют изоляцию, позволяют достаточно надежно соединить провода. Недостатком данного метода, является увеличение размеров контактного соединения, и их крайне низкая защита от проникновения влаги.

Как правильно изолировать изолентой

Предположим нужно изолировать раздробленную изоляцию. Вам не нужно заворачивать весь участок сразу, прикрепите ленту к изоляции кабеля рядом с поврежденной частью изоляции на неповреждённый участок. Но прежде чем это сделаете, убедитесь что шнур не пыльный, влажный или грязный (клей не может прилипать в этом случае).

Последовательно перемещая изоленту к повреждению и слегка подтягивая, наматываете ленту пока не дойдете до неповреждённой изоляции провода на другой стороне повреждения.

Если лента намного шире чем протёртый участок, просто оберните 3 раза в одном месте, чтобы повреждение было в центре.

Изолирующая лента может быть отрезана качественно с помощью бокорезов, но это не всегда возможно и доступно.

Можете обойтись вообще без инструментов и прочно захватив по обеим сторонам области выбранное место, растянуть изоленту и в конце концов разорвать ее. Конечно край оборванной ленты не будет слишком красивым, но во многих случаях сойдет и так.

Важно чтобы разрывы происходили быстро. Медленно растягивая ленту, пока она не разорвется, дойдём до того что изолента будет сильно растянута и еще более повреждена

Как выбрать электропроводящую продукцию

Чтобы правильно выбрать токонесущий проводник при прокладке бытовых электросетей, надо придерживаться следующих рекомендаций:

1. Провод или кабель должны быть трехжильными. Это необходимо для заземления. Если его пока нет в доме, желто-зеленую жилу просто изолируют и не подключают.
2. Материал проводника — медь. Правила ПЭУ запрещают в быту использовать алюминиевую проводку.
3. Перед выбором сечения кабеля надо определить суммарную нагрузку, которой он будет поддаваться. Для освещения достаточно сечения медного проводника 1,5 мм², а для розеток — 2,5 мм². Для подключения мощных бытовых приборов сечение проводки должно быть не менее 4 мм².
4. Марка. Она зависит от условий, в которых будет работать электропроводка: внутри или снаружи помещения, при повышенной влажности и т.д.
5. Производитель. Есть много подделок, поэтому лучше покупать продукцию проверенных торговых марок.

На рынке такая продукция представлена в широком ассортименте. Зная, в каких условиях и при каких нагрузках будет работать проводник, и умея расшифровывать маркировку, можно самостоятельно выбрать нужный кабель или провод.

Подготовка обрабатываемой поверхности

От качества проведения подготовительных мероприятий в месте будущего нанесения изоляционного слоя на проводник зависит не только срок службы, но и безопасность эксплуатации. Для удаления поврежденной изоляции лучше использовать специализированный инструмент. Это позволит не повредить защитный лак и непосредственно поверхность токопроводящей жилы, но его стоимость достаточно высока. Для осуществления разовых работ приобретать такой инструмент нецелесообразно.

Далее представлены наиболее доступные способы зачистки изоляции в домашних условиях:

1. Для очистки защитного покрытия старой проводки рекомендуется воспользоваться паяльником. После прогрева инструмента осуществляется нагрев требуемой поверхности до оплавления изоляционной оболочки. В дальнейшем она снимается с использованием перчаток.
2. Удаление изоляции с помощью ножа с острым лезвием (рекомендуется канцелярский). Нож необходимо вести параллельно токопроводящим жилам, не допуская поднятия в вертикальное положение. После проделывания продольного отверстия изоляция аккуратно отводится и срезается.

Зачистка проводов от изоляции

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.

+ Плюсы алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.

– Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.

+ Плюсы медных проводов

1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.

– Минусы медных проводов

1. Стоимость – в несколько раз дороже алюминия.
2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

Провода

Провод ПБПП (ПУНП)

Плоский провод, здесь только медные однопроволочные жилы. Применяется для прокладки различных осветительных систем и для монтажа розеток и выключателей. Из него можно сделать и ответвление провода.

Провод ПБПП (ПУНП)

• Покрытие – ПВХ;
• 2-3 жилы;
• Сечение от 1.5 до 6 мм;
• Напряжение номинальное 250 Вольт;
• Чистота 50 Герц;
• Температура работы: -15 до +50.

Провод ПБППг (ПУГНП)

Классификация кабелей и проводов данной модели отличается от предыдущего варианта только тем, что здесь все жилы многопроволочные. Остальные характеристики полностью совпадают.

Провод ПБППг (ПУГНП)

Првод ППВ

Данный провод медный. Применяется при прокладке силовых линий и стационарных систем освещения. Провод не боится агрессивных веществ и не подвергается горению.

Провод ППВ

• Сечение: 0.75-6 мм;
• Количество жил: от двух до трех;
• Номинальное напряжение – 450 Вольт;
• Частота: 400 Герц;
• Температура работы: от -50 до +70 градусов;
• Влагостойкий.

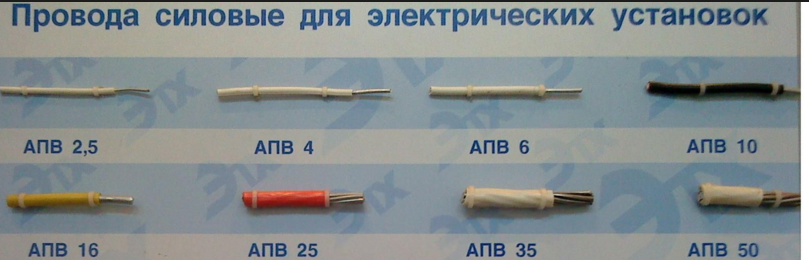

Провод АПВ

Применяет практически во всех известных сферах монтажа силовых и осветительных систем. Прокладывается только в пустотах, трубах или других подобных приспособлениях.

Провод АПВ

• Изоляция ПВП;
• Сечение: 2.5 – 16 мм;
• Алюминиевый одножильный провод;
• Температура: -50 + 70;
• Влагостойкий.

Провод ПВ1 и ПВ3

Такие типы электрических проводов и кабелей очень схожи друг с другом, единственная разница – это материал жилы, может быть алюминий и медь. Применятся только для установки различных осветительных и силовых систем.

Провод ПВ1 и ПВ3

• Защита ПВП;
• Материал – медь или алюминий;
• Радиус изгиба – 6 метров;
• Сечение начинается с 0.75.

Провод ПВС

Классификация кабелей и проводов данного типа считается самой популярной. Ведь данный кабель применяется для подключения различного электроустройств, розеток, выключателей, по мощности практически нет никаких ограничений.

Провод ПВС

• Медный провод;
• Сечение: от 0.75 до 16 мм;
• Количество жил: от 2 до 5;
• Рабочее напряжение – 380 Вольт;
• Температура от -40 до +40;
• Частота: 50 Герц.

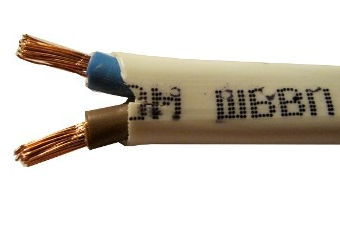

Провод ШВВП

Данный вид проводов используется для присоединения бытовой техники, и осветительных приборов, которые имеют небольшое напряжение.

Провод ШВВП

• Защита ПВХ;
• Жил: от двух до трех;
• Сечение: от 0.5 до 0.75 мм;
• Рабочее напряжение: 380 Вольт;
• Частота: 50 Герц.

Изоляция проводов электрических приборов

Существует несколько способов заизолировать провод в электрических приборах.

Изоляция проводов изолентой

Прежде всего, необходимо основательно скрутить все провода между собой. Если провод имеет большое количество жил, предпочтительнее их просто спаять.

Далее берется изолирующий материал и осторожно обматывается весь кабель

Важно, чтобы в конечном итоге вышло два слоя. Нельзя допускать, чтобы даже самая малая часть провода осталась не заизолированной, это неизбежно приведет к замыканию

Изоляция проводов термоусадкой

Термоусадка для проводов

Таким способом изолировать провода проще простого

Но важно надеть трубку в тот момент, когда все провода между собой уже будут надежно соединены. Предпочтительнее всего использовать для изоляции медных жил

После того как все жилы были соединены, на провод надевается колпачок, который нужно прогреть. Лучше всего для усадки использовать строительный фен, но если его нет, можно обойтись и обыкновенной зажигалкой. При этом термоусадка должна полностью стянуться на проводе, поскольку сопротивление изоляционного слоя провода приведет к аварии.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

• ВВГ;
• КГ;
• ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

• ВБбШвнг – негорючая изоляция;
• ВБбШвнг-LS – при горении не выделяет вредных веществ;
• АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

• «М» – под монтаж;
• «П(У)», «МГ» – под монтаж гибкий;
• «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

• «В(ВР)» – ПВХ;
• «Д» – обмотка двойная;
• «Н (НР)» – резина негорючая;
• «П» – полиэтилен;
• «Р» – резина;
• «С» – стекловолокно;
• «К» – капрон;
• «Ш» – шелк полиамид;
• «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

• «Б» – бронированный;
• «Г» – гибкий;
• «К» – оплетка проволочная;
• «О» – оплетка другая;
• «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

• «нг» – негорючий,
• «з» – заполненный,
• «LS» – без хим. выделений при горении,
• «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
2. Какой провод использовать для проводки в доме: рекомендации по выбору
3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Изолента ПВХ характеристики

Изоляционная лента изготовленная на основе поливинилхлорида, имеет повышенную чувствительность к влажности, эластичная и способна выдержать электронапряжение на пробой до 5000 Вт. Но эта лента имеет основной и весьма значимый недостаток – отсутствие термической устойчивости, при высокой температуре начинается процесс плавления. Основываясь на технические характеристики этого изоляционного материала максимальная допустимая температура должна быть до 70°С согласно ГОСТ 16214-86. Кроме этого изолента ПВХ при температуре ниже нуля становится очень ломкой и теряет свою клейкую способность.

Стандартная ширина изоленты в бобине составляет около 14-19 мм. Липкая поверхность состоит из акрилового и каучукового клея, которые абсолютно безопасны для человеческого организма, так как совсем не токсичны. Повышенная эластичность влияет на качество обмотки и её непроницаемость в эксплуатации. Предназначение этого вида изоленты заключается в изоляции проводки от повышенной влажности, солнечной активности, растворителей, а также соляных растворов. Кроме этого её применяют с целью создания безопасных условий во время рабочего процесса для человека от оголённой электрической проводки при случайном касании или взаимодействии между собой.

Изолента ПВХ черная уже долгое время считается качественной и надёжной для потребителя. Широко применяется в сфере электромонтажных работ. К эксплуатационным характеристикам данного вида изоленты относится: повышенная устойчивость к влажности, пластичность, очень высокая эластичность, а также изоляционные качества.

Типичные ошибки электриков

Характерной ошибкой является приобретение и использование дешевых китайских изоляционных материалов, не способных зачастую выдерживать даже небольшие нагрузки. Дешевая китайская изолента может привести к короткому замыканию и даже пожару.

Также часто встречается такая ошибка, как применение небезопасных скруток, вместо более качественного соединения проводов. Лучший выход — использование клеммников, являющихся надежным способом соединения, к тому же, обеспечивающим качественную электроизоляцию.

Еще одной распространенной ошибкой является подключение многожильного провода в винтовой зажим без обжатия специальной гильзой либо лужения. Соединение с течением времени ослабнет, что может привести к воспламенению и пожару.

Оцените качество статьи

Нам важно ваше мнение:

От чего зависит выбор типа изоляции

Выбор материала в каждом случае зависит от следующих факторов:

1. Рабочие параметры провода — ток и напряжение, на которые он рассчитан.

2. Условия эксплуатации — проходящий через них ток, режим использования.

3. Внешние условия: температура, влажность.

4. Возможны ли механические воздействия на кабель — от этого зависит то, насколько прочна быть используемая изоляция.

5. Место, где проложен кабель. Он может находиться в помещении, быть зарыт в земле или находиться на её поверхности.

В зависимости от конкретных условий подбирается нужный тип изоляции.

Характеристики различных типов изоляции

Каждый вариант имеет свои особенности, которые необходимо учитывать перед тем, как заказать. Далее будет рассказано о наиболее распространённых типах изоляции.

Резиновая изоляция

Такая изоляция может использовать материалы, имеющие естественное или синтетическое происхождение. Важными особенностями кабеля в резиновой изоляции являются надёжность и высокая гибкость резиновой изоляции. Это позволяет выполнять монтаж практически в любых условиях. Однако с течением времени резина изнашивается. При этом меняются химические свойства оболочки. В такой ситуации необходимо произвести замену.

Изоляция из сшитого полиэтилена (СПЭ изоляция)

Материал обладает высокой стойкостью к неблагоприятным внешним условиям. Для изоляции может использоваться полиэтилен высокой или низкой плотности. Изоляция из вулканизированного полиэтилена не боится резких перепадов температур или влияния химически агрессивных веществ. Обычный не рекомендуется использовать там, где происходит нагревание. Это обстоятельство нужно учитывать, определяя, где могут быть использованы кабели с изоляцией из сшитого полиэтилена.

ПВХ изоляция

Оболочка изготавливается из производных полимеров. Цена у кабеля с поливинилхлоридной изоляцией дешевле, чем другие материалы, используемые для изоляции. Механические и химические защитные свойства оболочки при использовании ПВХ относительно слабее.

Достоинствами является высокая эластичность и возможность придать дополнительные свойства при использовании специальных добавок. Таким образом, например, можно обеспечить стойкость при высоких температурах и способность сохранять эластичность при низких.

Бумажная изоляция

Её применение ограничено особенностями использования кабеля с бумажной изоляцией — напряжение не должно превышать 35 кВ. При этом чистая бумага не применяется. Чтобы использовать в качестве изоляционного слоя необходимо использовать специальную пропитку. Этот состав содержит воск, канифоль и масло. Для использования при высоком напряжении нужно будет использовать кабель с многослойной изоляцией.

Фторопласт

Этот способ изоляции считается одним из наиболее эффективных. Его использование имеет технологические особенности: лентой фторопласта обматывают кабельные жилы, затем их запекают. Высокая стоимость кабеля с фторопластовой изоляцией компенсируется надёжностью и долговечностью. Она обеспечивает качественную защиту от механических и химических воздействий.

Шёлковая изоляция

Такая разновидность по свойствам аналогична бумажной. Шёлк должен быть обработан при помощи специальных пропиток. Благодаря использованию этого материала изоляция является прочной и надёжной, однако кабель с шелковой изоляцией (она же обозначается как изоляция из полиэфирных нитей) не может применяться при наличии высоких температур.

Использование различных неорганических материалов

В таком качестве применяются:

• асбест;

• слюда;

• мусковит;

• стекло;

• фарфор;

• керамика.

Эти материалы считаются очень стойкими к агрессивному химическому воздействию или высоким температурам. Для изоляции обычно применяют нити из этих материалов, которыми обматывают провод.

Как правильно использовать изоляцию

Чтобы она действовала эффективно, нужно принять во внимание следующее:

1. Необходимо выбрать в каталоге подходящую разновидность, исходя из конкретного использования, требований и возможностей.

2. Нужно осмотреть кабель. При наличии потёртостей и повреждений оболочки нужно воспользоваться термоусадкой или аналогичным способом.

При наличии значительных повреждений потребуется полная замена провода.

Способы изоляции проводов

Термоусадочной трубкой (муфтой)

Внешне трубки походят на обычную проводную изоляцию из пластиката. Принцип использования трубки прост: она ставится на кабель до стыкования проводов, после соединения которых кромки муфты располагаются на кабельной изоляции. Затем посредством промышленного фена либо газовой горелки увеличивается температура трубки, вследствие чего ее диаметр сужается и осуществляется надежное обжатие поверхности в месте соединения проводов.

Преимущества использования муфт такие:

• высокая механическая прочность;
• обеспечение защиты от проникновения влаги;
• надежная электроизоляция.

Термоусадочные муфты обеспечивают надежную изоляцию проводов в любых условиях эксплуатации

Изолентой дорогих марок

Большинство дешевых марок изоленты пригодны разве что для намотки на клюшку или ручку лопаты, но никак не для соединения находящихся под напряжением проводов. Для устройства надежной изоляции следует приобретать изоленту более дорогих марок.

Работа с изолентой любого типа достаточно проста и не требует наличия определенных навыков и знаний. Обмотку рекомендуется начинать с заводской изоляции проводов под небольшим углом таким образом, чтобы слои изоленты постепенно продвигались к месту скрутки. Намотка продолжается до тех пор, пока не выйдет за границы скрутки и не образуется пустая трубка, длина которой соответствует ширине изоленты.

Далее этот участок скрученной ленты сгибается и укладывается вдоль соединения проводов в противоположном направлении. Намотка изоленты продолжается под тем же углом, только уже в направлении заводской изоляции кабеля. Излишки материала отрезаются.

Изоляционным покрытием из силикона

Силикон считается отличным изолятором с высокой прочностью и незначительной электропроводностью. Материал способен надежно защитить внутреннюю поверхность провода от утечек и пробоев тока.

Температурный диапазон применения силиконовой изоляции достаточно широк, он устойчив к резким температурным колебаниям. По параметрам механической прочности материал близок к жидким изоляторам. Также изоляционное покрытие из силикона не поддается горению, служит в несколько раз дольше, чем обыкновенная изолента.

При помощи разных клемм

Применение зажима соединительного типа СИЗ обеспечивает надежность изоляции скруток проводов

Такой метод изоляции проводов предполагает применение различных видов клеммников с диэлектрическим корпусом, например:

• универсальные самозажимные клеммы Ваго;
• зажимы винтовые ЗВИ;
• изолирующие зажимы-соединители СИЗ.

При соединении кабелей в распределительной коробке при помощи клеммников не требуется дополнительное выполнение изоляции, так как сами устройства уже достаточно заизолированы.

Клеммы имеют несколько вариантов исполнения. Они выпускаются в виде колодок либо колпачков, надежно зажимающих соединяемые провода. Но при этом многое зависит от токовой нагрузки — при высоких значениях лучше применять пайку проводов, а поверх нее надевать изолирующую муфту.

Временная изоляция скотчем

По правилам, скотч не является сертифицированным изоляционным средством, потому его применение для защиты скруток проводов запрещено. Но бывают случаи, когда под рукой изоленты не оказалось, а изоляцию проводов необходимо выполнить очень срочно. В таком случае можно воспользоваться скотчем, но только в качестве временного средства.

Проблема заключается в том, что изолента — это окрашенная пленка из ПВХ или ХБ, с одной стороны имеющая клейкую поверхность. Скотч же представляет собой полиэтиленовую пленку с клейким основанием. В плане диэлектрических свойств ПВХ и полиэтилен почти не отличаются. Существенное различие имеется в толщине материала — изолента толще скотча в несколько раз, потому для качественной изоляции скотча потребуется намотать гораздо больше.

В качестве временных мер, также не правильных, как и применение скотча, можно использовать и лейкопластырь, ткань, картон либо плотную бумагу. Также для кратковременной изоляции скрутки проводов подойдет плотная обмотка синтетическими нитками или резиновой лентой. Применяя такие способы изоляции необходимо понимать, что риск в таких случаях не всегда оправдан и вся ответственность будет лежать только на вас.
