Особенности теплых полов от производителя XL PIPE

Электрические полы: плюсы и минусы

В комнатах, где в полах вмонтированы электрические кабели или маты для обогрева, всегда тепло и уютно. Для получения энергии тепла в данном случае нужно только электричество. Электрические полы требовательны к помещениям: они должны соответствовать нормам для установки электроприборов, то есть, сухими.

Если при водяном способе обогрева поверхности прогреты неравномерно, так как успевают остыть, курсируя по трубам, то электрические в этом отношении стабильны и дают равномерно тепло по всей площади.

Но есть и минусы теплого пола. Электрические полы не всегда удобно использовать. Нужно учитывать многие факторы: какое финишное покрытие будет в помещении, как расставлять мебель. Перед началом монтажа электрических тёплых полов чертят план помещения, которого затем придерживаются.

Технические особенности теплого пола XL Pipe

Отличие системы в том, что кабель находится в трубе, заполненной жидкостью, которая нагревается и передает тепло

Новейшая напольная система XL PIPE состоит из пластиковых герметичных труб, внутри них находится электрический кабель. Трубы заполняются специальной жидкостью, которая быстро закипает при нагревании кабеля.

XL PIPE может использоваться как основное и дополнительно отопление. Для его установки не нужен котел и печь. Благодаря этому монтаж электро-водяного пола требует минимальных финансовых вложений.

Такой вид напольного отопления может использоваться в маленьких холодных зонах и в больших по площади помещениях. Оно укладывается в стяжку до 8 сантиметров. Облицовка может быть твердой и мягкой. В отличие от этой системы электрическое напольное отопление требует только твердого облицовочного материала.

Устройство и принцип работы

Для заливки в контур лучше использовать антифриз

Новшество корейской системы заключается в уникальной структуре нагревательного элемента. Он представляет собой трубу диаметром 20 мм, изготовленную из структурированного полиэтилена. Внутри труба заполняется теплоносителем, затем на протяжении всей длины вставляется кабель.

Отличие от обычных теплых полов заключается в том, что кабель состоит из сплава хрома и никеля, сверху покрыт тефлоновой оболочкой. Вся конструкция герметично запаяна. Благодаря такой конструкции теплоноситель внутри трубки не двигается, он полностью статичен.

Основная особенность принципа работы инновационной системы электро-водяного пола заключается в том, что для обогрева не нужно приобретать отдельно коллектор, котел и циркуляционный насос.

Монтаж системы производится под стяжку. Это обеспечивает равномерное распределение тепла по всей поверхности. В качестве теплоносителя выступает антифриз. В отличие от остальных теплых полов за счет антифриза удается добиться всегда стабильной температуры.

Преимущества XL PIPE

Электро-водяной теплый пол производства XL PIPE отличается следующими преимуществами:

Сравнение с твердотопливным котлом

• мощности нагревательных элементов полностью хватает, чтобы использовать систему XL PIPE в качестве основного отопления. Она составляет 40 Вт/пог. м. При желании систему можно использовать как дополнительный источник тепловой энергии в помещении;
• достигается высокая экономичность системы благодаря отсутствию циркулирующего теплоносителя;
• теплоноситель является прекрасным аккумулятором тепловой энергии. Это позволяет ему не остывать длительное время, если прекращена подача электричества;

• равномерный прогрев всей поверхности без выраженных участков с более интенсивным излучением тепловой энергии;

• возможность отопления по зонам. Нет необходимости включать систему напольного подогрева во всем доме, когда нужно повысить температуру воздуха в определенном помещении;
• ремонт нагревательных элементов XL PIPE происходит через распределительную коробку, что позволяет не проводить вскрытие напольного покрытия. При наличии механического повреждения трубопроводов на проблемном участке необходимо произвести монтаж 2-хконцевой муфты. После этого электрический теплый пол продолжит свою работу;

• установка нагревательных элементов XL PIPE происходит на всей площади помещения. Мебель или крупная бытовая техника не препятствует эффективной работе системы;

• обогрев помещений происходит в автономном режиме при помощи электричества. Такую систему можно настраивать в зависимости от своих потребностей;
• во время работы XL PIPE не выделяет углекислого газа, электромагнитного излучения. Такие теплые полы полностью безопасны для человека и окружающей среды;
• высокая пожарная безопасность теплого пола, поскольку нагревательный кабель размещается внутри жидкого теплоносителя.

Подготовка основания

Поверхность пола очищается от загрязнений, строительного мусора. Также подготавливают все материалы для монтажа, определяются со схемой укладки труб, местом установки терморегулятора и других элементов системы.

Пошаговый монтаж теплого пола XL PIPE

Теплоизоляция

Если устройство теплого пола происходит на первом этаже частного дома, где перекрытие установлено над грунтом или неотапливаемым помещением, лучше использовать экструдированный пенополистирол или минеральную вату. Толщина утеплителя должна составлять как минимум 5 см. Для фиксации теплоизоляционных плит к бетонному основанию можно использовать дюбеля с пластиковыми головками в виде зонтов.

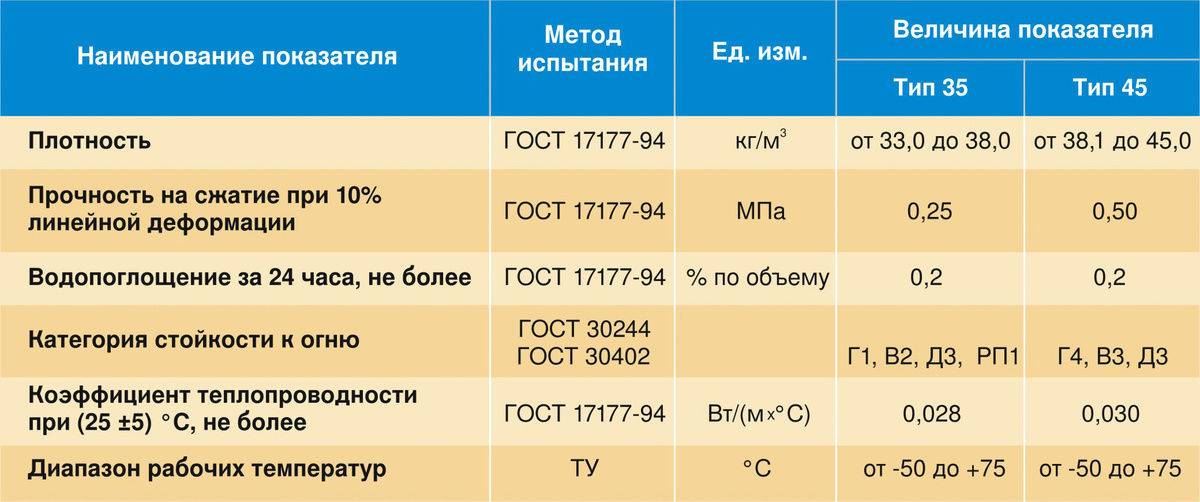

Характеристики экструдированного пенополистирола для теплоизоляции теплого пола

На плитный утеплитель рекомендуют уложить лавсановую металлизированную пленку толщиной 2-5 мм. Она сможет эффективно отразить всю произведенную тепловую энергию внутрь помещения. Если высота комнат не позволяет использовать толстый слой теплоизоляции, разрешено применять только лавсановую металлизированную пленку.

Установка нагревательных элементов

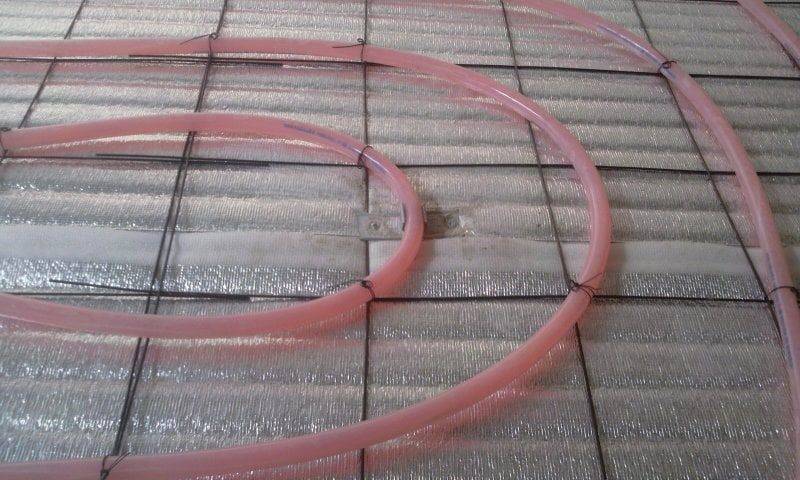

Пластиковая армирующая сетка для стяжки

На подготовленную поверхность укладывают армирующую сетку с размером ячеек 10х10 см или 20х20 см и с толщиной проволоки 3-5 мм.

При помощи пластиковых хомутов происходит закрепление трубопроводов к арматурной сетке. Расстояние между витками не должно быть меньше 5 см. Рекомендуемый промежуток – 20-30 см. Диаметр загиба трубопроводов должен быть больше от стандартного шага их укладки.

Чтобы не повредить трубу, рекомендуется отрезать кусок длиной 80 см и производить с ним необходимые манипуляции. Его загибают до тех пор, пока не удастся получить нужный размер витка.

При установке трубопроводов необходимо отступать от стен на расстояние 5-10 см. Нагревательные элементы должны хорошо закрепляться, особенно в местах изгиба, чтобы их положение не изменилось после заливки стяжки.

Установка распределительной коробки

В распределительную коробку (габариты 180х180х40 мм), которая идет в комплекте XL PIPE, проводят два конца от трубопровода. Такое устройство устанавливают на полу, чтобы его крышка находилась на уровне верха залитой стяжки. Коробку нужно закрепить к основанию, исключая ее перемещение.

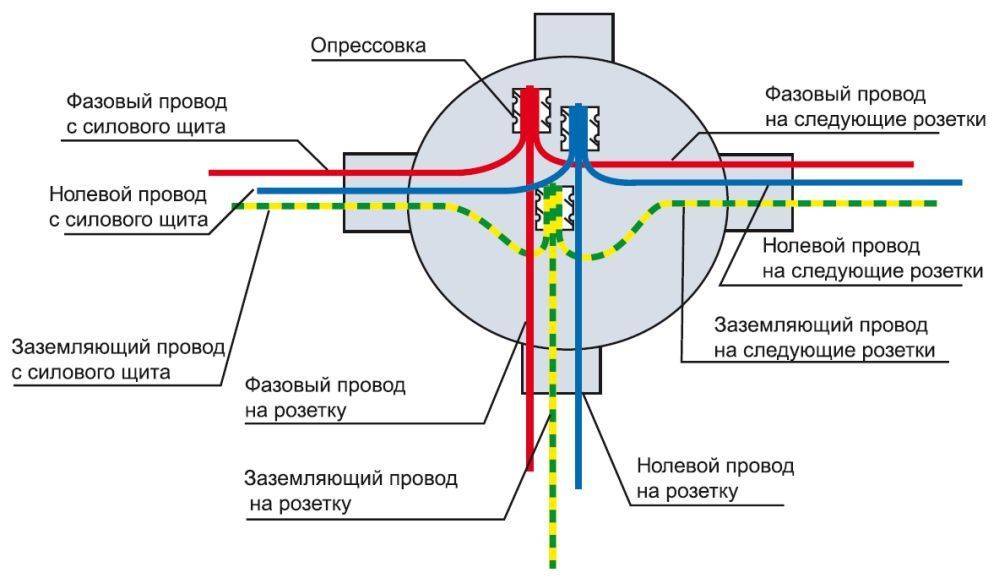

Схема соединения проводов в распределительной коробке

Также данный элемент системы изолируют, чтобы предупредить попадание жидкости во время заливки стяжки. В сухих помещениях это можно сделать при помощи обычного скотча, а во влажных – с применением гидроизоляционного герметика.

Монтаж терморегулятора

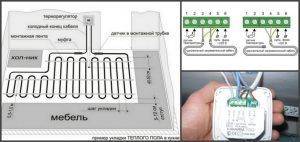

Подключение теплого пола к терморегулятору

Перед монтажом терморегулятора необходимо измерить сопротивление нагревательного кабеля. Оно не должно отличаться от указанного в инструкции значения. Если все в порядке, производят подключение проводов от теплого пола к регулятору температуры. Красный цвет соответствует фазе, синий – нулю.

Сам терморегулятор также подключают к сети. Максимально допустимая мощность прибора должна быть немного больше от мощности системы обогрева, но не наоборот. Также к одному терморегулятору запрещено подключать трубопроводы, длина которых больше 84 м.

Датчик температуры устанавливается между витками нагревательных элементов в гофрированной трубке диаметром 16 мм. Расстояние от устройства до трубопроводов должно составлять 2-5 см. Датчик температуры также подключают к терморегулятору.

Заливка стяжки

После установки всех элементов системы и их надежной фиксации приступают к заливке стяжки. Готовят ее из портландцемента и песка (соотношение 1:3). С целью улучшения качества стяжки в раствор добавляют пластификаторы для увеличения ее долговечности. Также по контуру помещения устанавливается демпферная лента с максимальной толщиной 10 мм. Она позволит компенсировать расширение стяжки во время нагрева. Рекомендуемая толщина стяжки – 4 см, максимально возможная – 8 см.

Пропорции раствора для стяжки

После того, как раствор достигнет необходимой мощности, приступают к укладке напольного покрытия. Электрический теплый пол запускают в работу после монтажа всех элементов системы.

Жидкостный электрический пол

Электро-водяной пол – это комбинированный вид системы подогрева, объединяющий достоинства работы и водяного, и электрического типа нагрева.

Устройство и принцип работы жидкостного электрического пола

Автономная система отопления АС-22

электро-водяной теплый пол

Устройство и принцип работы жидкостного электрического пола

Этот вид подогрева полов представляет собой систему трубок или одну длинную толстостенную трубку. Когда жидкостная система подогрева включается, происходит нагрев теплоносителя, за счет чего создается определенное давление и начинается кипение антифириза или дистиллированной воды (теплоноситель в разных системах используется разный). Таким образом и происходит выработка тепловой энергии.

Теплый пол электро-водяной

Преимущества электро-водяного теплого пола

Чтобы в полной мере оценить все выгоды жидкостного теплого пола, важно знать его достоинства, которые выгодно отличают эту систему от других аналогов. А достоинств у электро-водяных систем перед обычными водяными очень много:

• они не нуждаются в подключении к нагревательному котлу или системе отопления;
• для работы системы не понадобится и насос;
• при монтаже пола не придется устанавливать коллектор и распределительный шкаф;
• объем жидкости, содержащийся внутри системы, невелик, а потому вероятность затопления квартиры или даже сильной протечки оборудования полностью исключена;
• прогрев системы максимально равномерный, жидкость внутри трубки не успевает остыть;
• простота монтажа по сравнению с водяными системами.

Электро-водяной теплый пол АСОТ АС-07

Также немалыми преимуществами жидкостная система обладает и перед электрическими:

• так как кабель находится постоянно внутри жидкости, то его перегрев и перегорание исключены в отличие от электрокабеля, просто уложенного в стяжку;
• ремонт жидкостного пола легко произвести. Например, заливку антифриза или замену нагревательного элемента просто осуществить через специальную монтажную коробку. А поврежденное место можно выявить по небольшим пятнам на стяжке;
• тепловая энергия сохраняется не только внутри стяжки, но и в самой трубе, за счет чего эффект нагрева действует дольше.

Жидкостный электрический пол имеет свои преимущества

Жидкостный электрический пол может использоваться при любом уровне влажности

XL Pipe: устройство и принцип работы

Устроен тёплый пол xl pipe следующим образом. Ёмкостью для теплоносителя является система толстостенных полиэтиленовых трубок диаметром в 20 мм. Теплоносителем в данном случае является антифриз (определённой марки). В трубках проложен семижильный электрический кабель из хромоникелевого сплава, закрытый тефлоновым изолятором.

Труба герметично запаяна с двух концов. То есть в циркуляции у теплоносителя нет необходимости. Прогревается вся система очень быстро и максимально равномерно.

Энергопотребление системы теплых полов xl pipe составляет 14, 5 ватт/м2.

Одно из достоинств XL Pipe — сверху на покрытие, где они смонтированы, можно ставить мебель. Вреда тяжёлые предметы не принесут, так как монтаж производят под пяти сантиметровую цементную стяжку.

Трубы укладывают по специальной схеме. Для регулировки температуры устанавливают терморегулятор и температурный датчик. Они подключаются здесь так же как для других тёплых полов. Однако терморегулятор нужен специальный, который подходит именно для жидкостных тёплых полов.

Особенности капиллярного тёплого пола Unimat Aqua

Жидкий теплый пол Unimat Aqua отличается от XL Pipe тем, что система состоит не из одной толстой трубы, а укомплектована множеством трубок маленького диаметра. Отсюда и название системы — капиллярная. Подключают её к прибору, который имеет мощность 2,4 кВт. Таким образом подогревается теплоноситель и выделяется тепло. Вся система замкнутая. Установки дополнительного нагревательного агрегата не требуется.

Теплоносителем в системе Unimat Aqua является дистиллированная вода. Её потребуется не более 6 литров. Размер отапливаемой площади, которую может обогреть один комплект, составляет примерно 20 квадратных метров. Насколько тепло будет в комнате, зависит от теплоизоляционных свойств стен и потолков. Тёплые полы очень быстро создают комфортный микроклимат в помещении.

В одном помещении можно, при необходимости, установить несколько систем Unimat Aqua. Однако чаще всего её используют для обогрева небольшой комнаты. Эксплуатационный срок службы капиллярного тёплого пола примерно 5 лет.

Unimat Aqua бывает двух типов. Базовый, который имеет в комплекте блок управления, набор для монтажа, два отрезка трубы для соединений. Это всё потребуется для формирования небольшого трубопровода. Дополнительный комплект состоит из мотка трубок небольшого диаметра, которых хватит, чтобы обогреть площадь от 10 до 20 кв. метров.

«Сухой» способ монтажа теплого пола XL PIPE в деревянном доме в пенопласт с ячейками

Рассмотрим пример отопления в доме, построенного по каркасной технологии.

1 вариант монтажа теплого пола XL PIPE

В данном случае монтаж отопления в стяжку был невозможен. И, электро-водяной теплый пол XL PIPE, уложенный в теплоизоляцию, удовлетворил собственников дома.

Сейчас идут работы на 1 этаже. Мы наблюдаем за этим процессом со стороны.

Далее, на фанеру по всему периметру дома 1 этажа уложить пенопласт (теплоизоляцию) толщиной 50 мм, плотностью от 35 до 50 кг/м3.

Пенопласт приобретается сразу с проделанными прорезями шириной и глубиной 2 см, с шагом 20-25 см. Такие листы могут изготовить на заводе, где производят пенопласт.

Здесь на месте, вырезаются только пазы для загибов трубы и распределительной коробки.

Крошки пенопласта удалить с помощью промышленного пылесоса.

Затем прямо в пазы раскладывается фольга для бани толщиной от 70 мкр.

Промышленную фольгу меньшей толщины использовать нельзя.

Для крепления труб сначала вкручиваются саморезы на расстоянии 1.5-2.0 метра друг от друга.

К саморезам цепляется проволока, которая фиксирует крепко трубы.

Петля трубы должна крепиться в трех местах: по бокам и в середине.

Концы трубы выводятся в распределительную коробку, подключается температурный датчик и система готова для подключения к электрической сети.

Вот так выглядят теплые полы в законченном виде в разных помещениях дома.

Электро-водяной теплый пол XL PIPE, не требующий стяжки, закрывается плитами ГВЛ толщиной 2 см.

Когда все полы на 1 этаже будут покрыты листами ГВЛ, собственники принимают решение о финишном покрытии для разных комнат. Финишное покрытие, в зависимости от назначения помещения может быть разным: ковролин, линолеум, напольная плитка, паркет, ламинат.

Разновидности системы. Устройство и принцип действия

Сегодня на рынке отопительного оборудования в сегменте напольное отопление, представлены две модели:

• продукция корейской компании Daewoo Enertec, теплые водяные электрические полы XL Pipe (X-L Pipe);
• изделие корейской компании Caleo, капиллярный теплый электрический пол UNIMAT AQUA.

Последний вариант имеет отечественные аналоги, которые выпускаются по лицензии на российских предприятиях.

И первая отопительная система, и вторая имеют некоторые различия в конструкции и в принципе  действия нагревательных элементов, хотя все остальное, и монтаж и принцип действия абсолютно одинаковые.

Теплые электро водяные полы XL Pipe

Рассмотрим в чем же особенность конструкции отопительной системы, с использованием электричества. Для первого знакомства возьмем отопительную систему, электро водяные теплые полы XL Pipe (X-L Pipe). Новинка в данном случае – это сама структура нагревательного элемента. В основу полиэтиленовой трубы (стенки толщиной 20 мм), на всю длину уложен греющий кабель. Принципиально то, что это не простой кабель, а сплетенные никель — хромовые нити, заключенные в тефлоновую оболочку. Все остальное внутреннее пространство пластиковой трубы заполнено жидким теплоносителем, который находится в статическом состоянии. Труба представляет собой герметично запаянный единый контур.

Очевидно, что в данном случае вам не нужен ни насос, ни коллектор. На рисунке – схеме наглядно показаны внутреннее строение нагревательного контура, внешний вид пластиковой трубы и примерная схема укладки электро водяного пола марки XL Pipe.

Теплоносителем в данном случае выступает антифриз, поэтому система правильно должна называться —  электро жидкостный теплый пол. Используя тепловую энергию от нагрева электрического элемента, теплоноситель равномерно нагревается по всей длине отопительного контура.

Принцип действия системы внутрипольного подогрева в данном случае основан на взаимодействии нагревательного элемента с датчиками контроля температуры. Термостат является для любой отопительной системы одним из основных приборов, поэтому в данном  случае без него не обойтись.

Электро водяной теплый пол  действует по следующему принципу:

• Первое – включение в работу. Питание обеспечивает нагрев электрического кабеля, который в свою очередь нагревает окружающий его теплоноситель.
• Второе —  расширение нагретого теплоносителя. За счет того, что объем жидкости небольшой, а мощность кабеля большая, нагрев происходит интенсивно.
• Третье – увеличение объема нагретой жидкости, создавая тем самым повышенное давление внутри пластиковой трубы (пузырьковое кипение).
• Четвертое – быстрый выход теплого пола на рабочие режимы нагрева.

Здесь немного стоит сказать о затратах на работу электрического элемента, связанную с нагревом теплоносителя. Энергопотребление в данном случае составляет 14,4 -15Вт на кв. метр теплого пола, что существенно ниже, чем требуется при работе обычных электрических полов. За счет жидкостного теплоносителя, даже отключенный теплый пол остывает в два, в три раза медленнее, чем кабельная система подогрева.

Капиллярный теплый электрический пол

Монтаж такой системы отопления лучше осуществлять через подключение УЗО и  оборудовав  весь комплекс автоматом.

Эта система комбинированного обогрева пола рассчитана на отопление небольших по площади помещений. Допускается монтаж системы в комнатах площадь которых не превышает 20 м2.

Преимущества капиллярной системы обогрева следующие:

• широкий функционал нагревательного блока;
• наличие режима антизамерзания;
• автоматический контроль температуры нагрева теплоносителя в зависимости от температуры внутри помещения;
• регулировка мощности нагревательного прибора в диапазоне 0,1 – 2,4 КВт.
• наличие таймера.

Достоинства и недостатки капиллярной системы

По сравнению с решением на основе проводникового нагрева, капиллярные полы имеют несколько преимуществ. Они не имеют электрического элемента внутри стяжки, поэтому могут укладываться в помещениях с повышенной влажностью – банях, саунах, ванных комнатах. Также, привлекательнее выглядит схема подключения системы. Но есть у капиллярного пола и недостатки:

• присутствует проблема неравномерного нагрева пола, температура вблизи блока управления (входа горячей воды) выше;
• для больших помещений уровня теплоотдачи капиллярной структуры может не хватить;
• хотя ремонт повреждений контура можно сделать своими руками, для этого все равно придется использовать специфические комплектующие, теплоноситель, разбивать часть стяжки.

По общему балансу характеристик капиллярная система может рассматриваться в роли надежного и эффективного дополнительного источника обогрева. Но для того, чтобы создать комфорт внутри больших помещений – рекомендуется использовать автономное тепло от корейской компании Daewoo Enertec или классическую структуру теплого пола, запитанную от индукционного электрического котла.

Недостатки системы XL-PIPE

У системы XL-PIPE на всем протяжении температура жидкости, а значит и пола, одинаковая. Это является недостатком всех электрических систем. Основная наша задача, при монтаже отопления, сделать преграду холоду, которая идет от наружного контура (стен, окон, дверей). Поэтому, необходимо максимальную температуру подавать именно в эти места. Нет смысла греть внутренние стены. В этом смысле обычный водяной теплый пол так и устроен. Температура теплоносителя уменьшается по мере удаления трубы от стен, делая комфортным всю площадь помещения.

Системе XL-PIPE запирания не страшны. Согласен, что в обычном водяном полу бывают запирания контуров, но происходит это от неправильного расчета системы и не квалифицированного ее монтажа.

Для обслуживания системы XL-PIPE предусмотрены специальные технические коробки, которые монтируются вровень с покрытием пола и предназначены для его обслуживания. Вам сразу надо настроиться, что у вас в комнате будет такая коробка, а если контуров несколько, то не одна.

У системы XL-PIPE контура уже нарезаны на заводе и поставляются в готовом виде. Это говорит о том, что точно подобрать систему согласно расчета вам никогда не удастся. Вы будете вынуждены всегда купить больше, а это затраты на саму трубу, а потом и на электричество.

Система XL-PIPE работает только на отопление, в то время как используемый для нагрева теплоносителя в водяном теплом полу котел, может одновременно работать в системе горячего водоснабжения.

Будьте готовы, что компании, которые работаю с системой XL-PIPE, откажут вам в общестроительных работах (заливка стяжки), как это произошло со мной. В этом случае вам придется или самим приобретать пенополистирол, сетку, смесь и делать стяжку или искать еще одну компанию.

«Энергоэффективность» системы XL-PIPE

Энергоэффективность по сравнению с кабельным электрическим полом. Как достоинство, производитель делает упор на то, что теплоноситель внутри труб аккумулирует тепло, что позволяет системе остывать в 2 раза медленнее кабельных полов. На мой взгляд полное лукавство, т.к. в системе между полом и кабелем появилась вода, на нагрев которой надо потратить дополнительную энергию. К тому же, теплоноситель значительно не влияет на скорость остывания пола. Все будет зависеть от материала которым будет укрыт ваш пол. При включении система будет всегда потреблять заложенную в нее мощность, в то время как многие электрические котлы можно ступенчато настраивать по мощности и подключать ее по необходимости.

Теплоноситель для системы XL-PIPE

В системе XL-PIPE в качестве теплоносителя используется антифриз специального состава. Производитель не говорит какой. Скорее всего это связано с пузырьковым кипением, которое производитель преподносит как достоинство, умалчивая, что у пузырькового кипения в замкнутой среде есть и недостатки. Устанавливая в своем доме эту систему вы будите навсегда привязаны к поставщику этого теплоносителя. В обычные водяные полы заливается автомобильный антифриз на этиленгликолевой основе, который можно купить в любом магазине автозапчастей.

Монтаж системы XL-PIPE

При заливке стяжки, в обычных водяных полах создается избыточное давление в трубе, для того, чтобы бетон своим весом не деформировал трубу. Здесь вы этого сделать не сможете. Теоретически, при сжатии трубы кабель может соприкасаться с трубой, избыточно нагревая ее стенки. Какие последствия при этом могут быть, предугадать невозможно.

Инертность системы XL-PIPE

Система предназначена для постоянного проживания, так как нагрев пола занимает значительное время. Если вы бываете в доме наездами, эта система не ваш вариант. Система с обычными водяными полами и котлом, позволяет в этом случае устанавливать дополнительные радиаторы, которые быстро нагреют воздух в комнате пока теплые полы не возьмут на себя основную функцию.

Надеюсь, что эта статья поможет вам разобраться, что представляет собой система жидкостных теплых полов XL-PIPE. В следующей статье я расскажу о том, как настроить отопление в частном доме.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Эксплуатационные характеристики XL Pipe

По своим эксплуатационным возможностям электро водяной тёплый пол xl pipe имеет несколько неоспоримых преимуществ:

• не создаёт электромагнитного поля;
• не нужно устанавливать дополнительное дорогостоящее оборудование;
• нет риска перегрева системы;
• нет отрицательного влияния на чистовое покрытие пола;

• сверху можно устанавливать мебель и тяжёлую бытовую технику;
• есть возможность ремонта системы без необходимости демонтажа чистового покрытия;
• экономность по энергозатратам (на 20-30 процентов меньше берёт электричества, чем при обычном электроподогреве полов);
• не сложный монтаж, который можно выполнить и самостоятельно.

Эксплуатационные характеристики XL Pipe

По своим эксплуатационным возможностям электро водяной тёплый пол xl pipe имеет несколько неоспоримых преимуществ:

• не создаёт электромагнитного поля;
• не нужно устанавливать дополнительное дорогостоящее оборудование;
• нет риска перегрева системы;
• нет отрицательного влияния на чистовое покрытие пола;

• сверху можно устанавливать мебель и тяжёлую бытовую технику;
• есть возможность ремонта системы без необходимости демонтажа чистового покрытия;
• экономность по энергозатратам (на 20-30 процентов меньше берёт электричества, чем при обычном электроподогреве полов);
• не сложный монтаж, который можно выполнить и самостоятельно.

Какой пол выбрать

 Выбирая отопительную систему для своего дома или квартиры, следует учитывать не только характеристики пола, но и помещения, а также условия, при которых они будут эксплуатироваться.

Особое внимание нужно обращать на площадь помещения и место его расположения. Для коттеджей и частных домов ограничений нет, подойдёт любая система

А вот для квартир рекомендованы электрические виды, так как у водяных полов есть риск протечки, и требуется разрешение на подключение.

Помимо этого, даже в частном доме, для монтажа гидрополов нужна большая площадь, ведь необходима установка дополнительного оборудования.

Немаловажное значение играет высота потолков, так как конструкции с бетонной стяжкой приведут к существенному их уменьшению. Поэтому в комнатах с низкими потолками рекомендовано использовать тонкую инфракрасную плёнку

Следует учитывать и характеристики перекрытий, ведь «пирог» с бетонной стяжкой имеет внушительный вес, и лёгкие деревянные конструкции могут его не выдержать. В этом случаи, также лучше рассматривать плёночные полы или монтировать устройство «сухим способом».

При выборе обогревательной системы важным моментом является её предназначение. Если нагревательный пол будет выступать в качестве дополнительного источника, то возможно установить недорогую инфракрасную плёнку. Но если он будет единственным источником тепла, то требуется более мощная конструкция — кабельная и водяная.

Покупая тёплый пол, нужно отдавать предпочтение проверенным производителям, таким как: «Теплолюкс», «Nexans», «Calеo», «Heat Plus», «Devi».

Поэтому, приобретая систему с обогревом, необходимо учитывать качество данного оборудования.

В заключении можно сказать, что существуют разные модели тёплых полов, и все они в своём роде универсальны, и способны создать комфорт в доме

Решение за вами, но важно правильно подобрать систему, которая будет отвечать требованиям вашего помещения

Видео по теме

ПЛЮСЫ и МИНУСЫ КАБЕЛЯ и МАТА для ТЕПЛОГО ПОЛА.

Watch this video on YouTube

ТЕПЛЫЙ ПОЛ или РАДИАТОРЫ?! Вся правда! РЕАЛЬНЫЕ ЦИФРЫ! Что дешевле, комфортнее, экономнее?

Watch this video on YouTube

Как устанавливают систему «xl pipe»?

Для качественного отопления дома необходимо правильно подобрать метраж труб для магистрали. Необходимо измерить напольное основание в комнате. Наименьшую длину делят на шаг, с которым укладывают трубу: магистраль укрепляют на основании с шагом от 20-30 см. Полученное число умножают на наибольший показатель длины комнаты. Предлагается рассмотреть следующий пример:

1. ширина помещения – 3 м; наименьший показатель;
2. длина – 5 м; наибольший показатель;
3. шаг между витками 20 см;
4. длина магистрали: 300 см / 20 см * 500 см = 7500 см = 75 м.

Для комнаты 3*5 м потребуется 75 м трубы. Производитель предлагает специальную таблицу, в которой указана мощность отопительной системы. В данном случае мощность 3000 Вт.

Необходимо сделать проект укладки магистрали. Это должен быть чертёж, на котором указана длина магистрали, способ укладки труб, шаг между витками. С его помощью легче проводить монтаж и ремонт системы. Как устанавливают систему тёплый пол «xl pipe»?

1. Напольное основание выравнивают.
2. Укладывают теплоизоляцию. Рекомендуют техноплекс, пеноплекс. Толщина изоляции 5 см.
3. На утеплителе располагают отражающий экран. Его использование улучшает прохождение тепловых волн к напольному покрытию в комнате.
4. Для крепления магистрали нужна арматурная сетка. Её распределяют по всему основанию, но вплотную к стене не подводят. Расстояние от стены до сетки 5 см.
5. На полу устанавливают распределительную коробку. От неё начинают монтаж трубопровода.
6. Трубы укладывают «змейкой» или «улиткой». Если использовали методику укладки «улиткой», то первый шаг будет 60 см. Трубу доводят до центра, поворачивают в обратном направлении. Второй шаг 30 см. Трубу выводят к распределительной коробке.
7. Укрепляют магистраль с помощью пластиковых лент к арматурной сетке.
8. Для подключения кабеля к терморегулятору необходимы дополнительные провода. Терморегулятор устанавливают на стене, на расстоянии не менее 30 см от пола.
9. На полу укрепляют датчик. Его располагают либо на трубе, либо на расстоянии не менее 3 см от неё. Малое расстояние позволит прибору быстро уловить максимальную или минимальную температуру теплоносителя в трубе, и дать сигнал терморегулятору о включении или об отключении системы.
10. Проводят тестирование тёплого пола. Рекомендуют использовать мультиметр, чтобы определить сопротивление материалов.
11. При положительном результате, пол заливают бетонной стяжкой. Максимальная толщина 8 см.

Магистраль не обязательно закрывать стяжкой. Для монтажа можно использовать сухие способы. Трубы укладывают в черновое покрытие, проделывая в нём канавки. В них укладывают фольгу; используют материал для саун. На фольге распределяют трубы. Поверх магистрали укладывают ГВЛ толщиной 20 мм.

Далее идёт подложка и облицовка Трубы можно укрепить и на деревянном основании. В этом случае для обустройства магистрали рекомендуют сделать дорожки из фанеры или воспользоваться контурным утеплителем из пенополистирола с бобышками.

Тёплый пол «xl pipe» является эффективной системой отопления. Производитель даёт гарантию 50 лет, но прослужит она дольше. Первый прогрев системы довольно продолжительный 6-48 ч. В дальнейшем, после прогрева теплоносителя, отопление функционирует в штатном режиме.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.
