Выбор и установка автоматического выключателя с датчиком движения

Автоматизация подсветки: преимущества и назначение

Создание системы для автоматического управления освещения в домашних помещениях является той мечтой, которая сегодня легко воплощается в жизнь с помощью специального оборудования. Такие системы в доме имеют следующие преимущества:

• эффективное и комфортное управление работой осветительных приборов без непосредственного участия человека;
• возможность установить автоматическое устройство системы управления света своими руками;
• автоматическое включение света в темное время суток;
• экономия на электричестве. Устройство (датчик движения, реле и т.д.), которое используется в той или иной ситуации, позволяет добиться разной степени экономии электроэнергии.

Автоматическая подсветка помещения

Стоит отметить, что системы автоматического освещения, применяемые внутри помещения, входят в понятие «умный дом» или «умный свет». Подключая такие системы, вы получаете возможность быстрого, комфортного и эффективного управления уровнем освещения в любом помещении дома, где установлена необходимая аппаратура. В зависимости от того, какое устройство имеет тот или иной прибор (датчик, реле и т.д.), включение света может осуществляться следующим образом:

• через регистрацию прибором в заданной области движения. Здесь устройство содержит специальный сенсор, улавливающий любые изменения в контролируемой области. Тут для выключения/включения освещения необходима установка датчика движения;
• через звуковые эффекты. Например, для включения света нужно похлопать в ладони. Здесь нужен специальный звуковой выключатель;
• через степень освещенности. В данной ситуации используется реле, устройство которого способно оценивать уровень освещенности в доме и при падении ее ниже определенного показателя, производить включение света.

В некоторых ситуациях можно даже комбинировать приборы, имеющие разное устройство, чтобы достичь максимально полной автоматизации системы автоматического включения света в любом помещении дома или квартиры. Теперь рассмотрим более детально каждый тип аппаратов, применяемых для организации системы автоматического освещения.

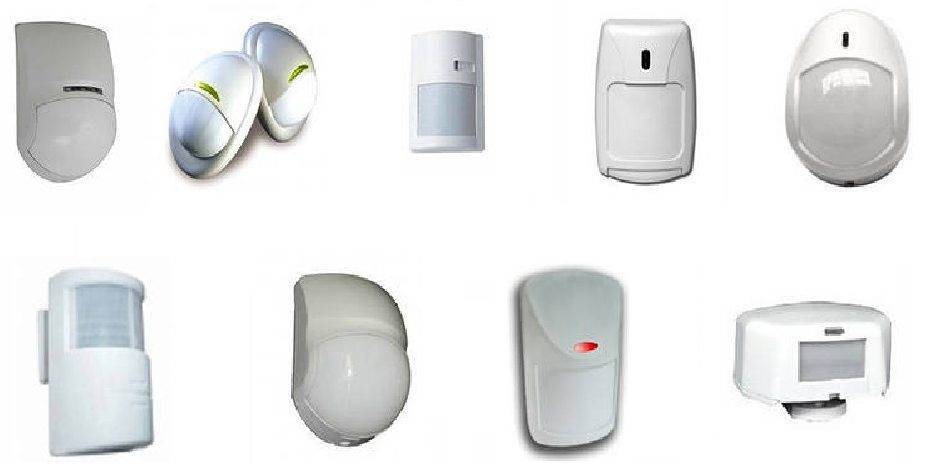

Разновидности датчиков

Разновидности датчиков

Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

• От сети, напряжением 220 V.
• От гальванических элементов питания (батареек или аккумуляторов).

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

• Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.
• Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
• Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
• Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.
• Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.

Watch this video on YouTube

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Описание, обзор устройства

Детекторы движения являются электронными приспособлениями, которые могут улавливать разнообразные передвижения объектов на определенных обзорных участках. Проще говоря, такие устройства представляют собой сенсоры, которые способны фиксировать перемещения объектов в видимом для них пространстве внутри либо снаружи помещения.

В зависимости от используемого типа охранной системы, они могут осуществлять контроль окружающей обстановки, оповещая о наличии разнообразных перемещений на контролируемом участке либо автоматически инициировать запуск разнообразных электроприборов.

 Где используются

Благодаря своим функциональным возможностям такие детекторы обладают широким спектром применения. Как правило, они чаще всего используются в разнообразных системах безопасности:

• При создании системы сигнализации в офисах, на предприятиях, частных домах либо квартирах;
• В системах видеофиксации;
• Во время создания специальных систем по распознаванию несанкционированных проникновений в помещения.

Довольно часто датчики используются в бытовых целях. Например, такими устройствами оснащаются специальные системы наружного и внутреннего освещения внутри либо снаружи помещения, которые реагируют на передвижения человека. Также ими могут быть оснащены двери, предназначенные для автоматического пропуска (открытия либо закрытия) людей. Стоит отметить, что благодаря применению датчиков обеспечивается безопасность людей в автомобилях (ими оснащаются подушки безопасности).

Принцип работы и виды детекторов

Потолочные либо настенные датчики, которыми оснащается сигнализация, а также разнообразные автоматические системы (климат контроль, включение/выключение света) осуществляют свою работу благодаря принципу распознавания разнообразных типов излучаемых волн. Эти волны улавливаются сенсором и обрабатываются. Поэтому такие аппараты квалифицируются в зависимости от того, на каких именно типах волн они способны работать (улавливать). Существуют такие типы детекторов:

• Инфракрасные;
• Ультразвуковые;
• Фотоэлектрические;
• Микроволновые;
• Томографические.

Современные системы безопасности оснащаются устройствами, которые сочетают комбинированное использование разнообразных технологий распознавания движущихся объектов. Благодаря этому можно привести к минимальному значению количество ложных срабатываний сигнализации.

Критерии выбора

Детекторы движения, которыми оснащаются системы сигнализации, способны самостоятельно излучать волны, а потом производить их анализ, улавливая их после отражения. Некоторые модели работают только благодаря сигналам, которые поступают на них непосредственно из окружающей среды. Детекторы, в зависимости от их возможностей проводить инициирование поступающих волн, бывают:

• Активными;
• Пассивными;
• Комбинированными.

Детекторы движения для сигнализации, по типу своего подключения бывают проводными и беспроводными

Во время покупки датчика для сигнализации, рекомендуется обращать внимание на следующие технические параметры такого устройства:

• Углы обзора;
• Показатель рабочего напряжения (220В или 12В);
• Тип релейного контакта (разомкнутый либо замкнутый);
• При какой температуре и влажности способны работать (особенно актуально, если подбирается для работы на улице или в помещениях с повышенным уровнем влаги);
• Дальность действия.

Типы выключателей — обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

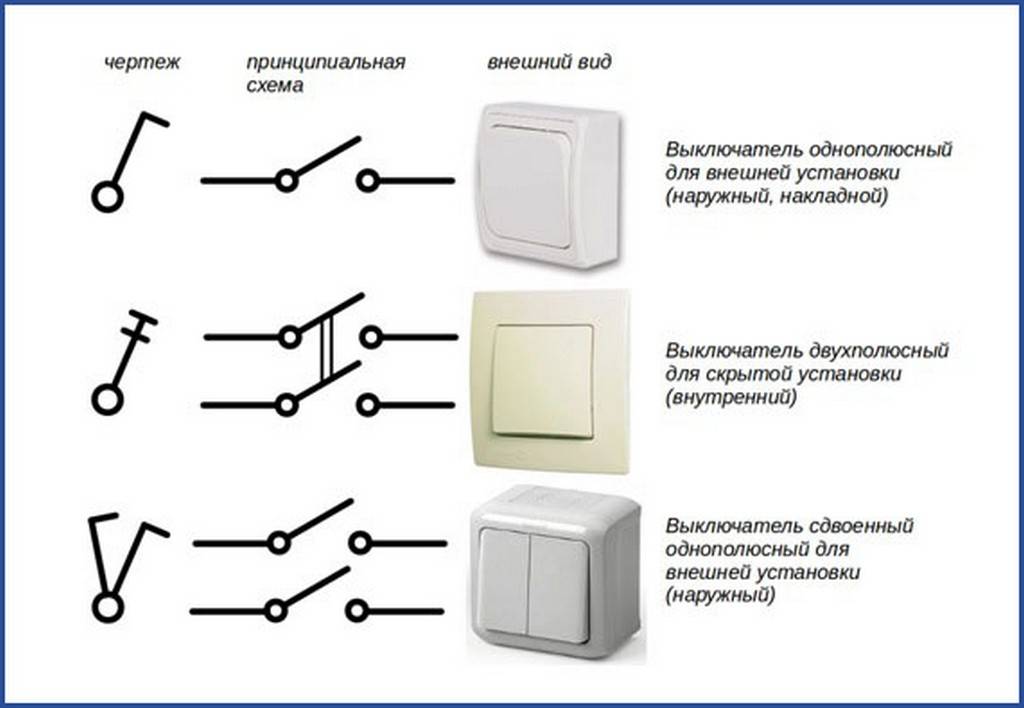

Обозначение типов выключателей на схеме

Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

Обозначение розеток на схеме

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Настройка подключения

В качестве примера приведем схему, в которой имеется датчик движения и выключатель одноклавишного типа. Выключатель коммутируется параллельно датчику. Такой тип подключения позволяет включать свет на заданное время. Если в освещении нет нужды, контроль за осветительным прибором осуществляется с помощью датчика. Выключатель нужно отключить.

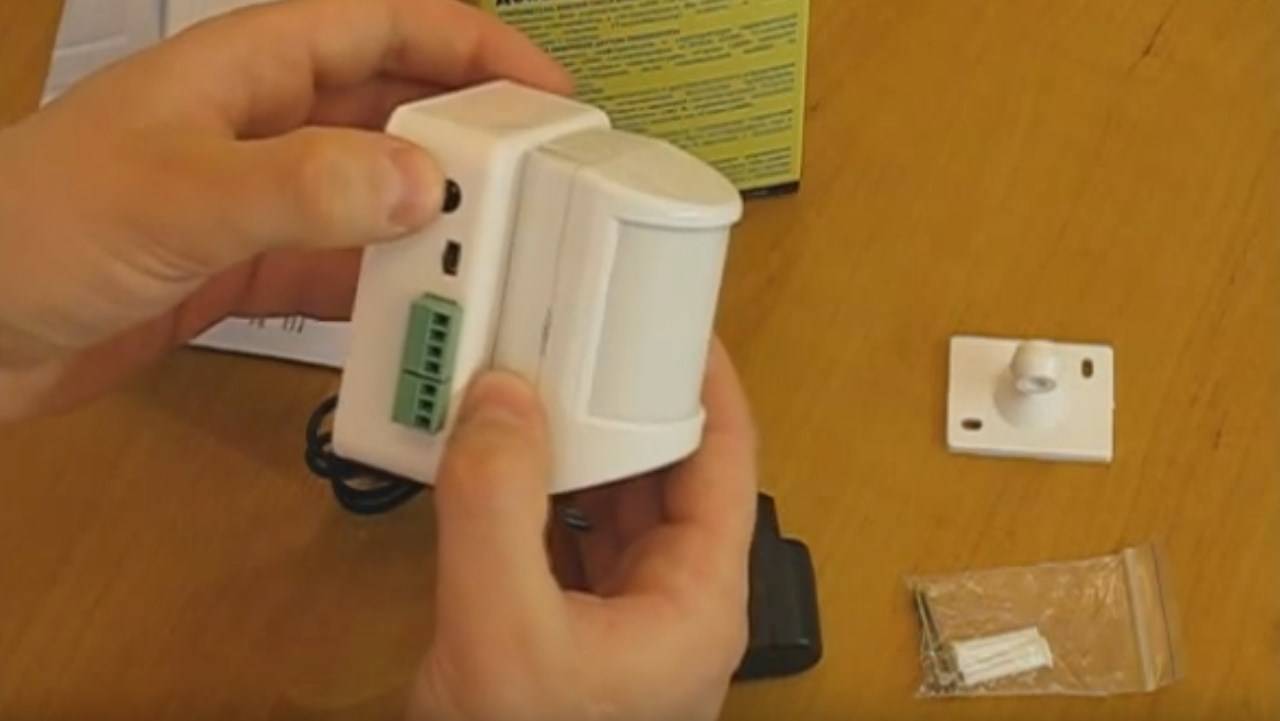

Для настройки прибора используются три регулятора. Первый управляет чувствительностью, второй подчиняется временному режиму, а третий отвечает за контроль уровня освещенности. Все настройки осуществляются опытным путем.

Настройка по времени

Данный параметр обозначается как Time. Настройка позволяет указать промежуток времени, в течение которого будет включен свет после фиксации объекта движения. Временной промежуток — от 1 секунды до 10 минут.

Чувствительность датчика определяется скоростью, с которой передвигается объект. В коридорах люди обычно ходят быстрее обычного, поэтому параметр Time рекомендуется уменьшить. В гаражных или складских помещениях задержка должна быть больше обычной.

Показатель освещенности

Управление интенсивностью подаваемого света осуществляется с помощью регулятора, носящего название Lux. Если настроить прибор соответствующим образом, срабатывание будет происходить при более низком показателе (по сравнению с базовым) освещенности в комнате. Вследствие такой настройки срабатывание датчика останется без ответа даже при низкой интенсивности света.

Настройки позволяют выбирать в рамках значительного интервала — от уровня света в вечернее время до ярко освещенной комнаты в солнечный день. Если в помещении много окон (высокий показатель проникновения естественного света), регулятор лучше установить в начальной или средней позиции.

Чувствительность

Данный параметр регулируется кнопкой под названием Sens. Регулировки учитывают расстояние до движущегося объекта и его размеры. Если имеется проблема слишком частых ложных срабатываний прибора, следует опытным путем уменьшить показатель чувствительности. Датчик рекомендуется настраивать на более высокую чувствительность лишь при отсутствии реакции на объект в зоне охвата.

Источник

Подготовительные действия

Перед работой необходимо подготовить инструменты. Для монтажа потребуются:

• Изолента, иные материалы для изоляции соединений
• Стриппер (инструмент для зачистки проводов)
• Кусачки
• Отвертка
• Отвертка индикатор напряжения

Сначала нужно найти фазу – определить, какой провод за что отвечает. Цветовое обозначение проводов в странах СНГ диаметрально противоположное европейскому. У китайских изготовителей оно может быть каким угодно. Схема подключения прилагается в инструкции к изделию, ее необходимо изучить, приступая к работе. Некоторые производители рисуют ее прямо на внутренней части корпуса прибора. Определяют фазу специальным тестером. Если при его касании к проводу, загорается лампочка — ток есть, если нет – этот провод «ноль». Если тестер не может определить фазу, возможен обрыв в проводке. После выбора способа подключения, производят следующие действия:

1. Отключают на щитке электричество
2. Старый выключатель отсоединяют. Аккуратно поддевают острым предметом клавишу и снимают ее, под ней отверткой откручивают болт – зажимы ослабевают и прибор легко вытаскивается из гнезда. Далее, откручивают зажимы, которые держат провода и окончательно отсоединяют
3. На щитке включают электричество и определяют фазу при помощи отвертки-тестера
4. После определения фазы, ток отключают и присоединяют новое изделие согласно схеме и инструкции
5. На щитке включают электричество и тестируют прибор

Коробка с клеммами находится под крышкой сзади. Там же расположены три проводки разного цвета. Они идут из короба. Провода подключаются к зажимам на клеммах. При использовании многожильных проводов удобно пользоваться специальными наконечниками НШВИ вместо простой скрутки, но если их нет, то подключают без них – это особо не отразится на результате.

О чем скажет маркировка?

Выключатели бесконтактного типа поставляют на рынок различные производители. Среди них западные, отечественные и китайские компании

Важно при покупке уделить особое внимание качеству агрегатов и репутации фирмы-изготовителя

В силу серьезности регулируемых процессов, для управления которыми используют различные модификации датчиков, выбирать следует лишь продукцию, имеющую сопровождающую документацию – инструкцию со схемами монтажа, условиями эксплуатации и перечнем технических параметров.

На корпусе самого прибора производители указывают его характеристики в виде набора букв и цифр – маркируют

Среди этих обозначений зашифрована часть важной информации, на которую ориентируются при выборе нужной модели. Не все показатели могут поместиться на небольшом участке выключателя

Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Не все показатели могут поместиться на небольшом участке выключателя. Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя.

Если понравившаяся модель не имеет инструкции в комплекте, то покупать ее не стоит – это может быть подделка. Более того, часть нужных параметров останется неизвестной, а верить на слово продавцу нельзя.

Все производители обязаны предоставлять конечному потребителю технические характеристики. Это требование прописано частью 5-2 ГОСТа о низковольтном бесконтактном оборудовании, упомянутого выше

У каждой фирмы, занимающейся выпуском коммутационных устройств для управления электроцепью, разработана своя система обозначений. Ее расшифровка приводится в каталоге, где также содержится ассортимент предлагаемых продуктов.

Пример маркировки изделий от компании АС Энергия. Остальные параметры моделей размещаются в инструкции, поставляемой в комплекте

Потребность в маркировке возникла неслучайно – разнообразие выключателей большое. Кроме того, их можно классифицировать по различным принципам.

Например, в зависимости от выполняемой функции при коммутации, приспособления делятся на следующие категории:

• включение (NO) – A;
• отключение (NF) – B;
• переключение – C;
• программируемый вариант – P;
• другое – S.

А по способу установки датчики бывают утопленные, неутопленные и другие.

Иногда производители предпочитают указывать длинный шифр, в котором описывается максимум параметров изделия, в том числе участок размещения чувствительного элемента, наличие индикации, климатическое исполнение и прочее

Если компания использует принцип маркировки, рекомендуемый ГОСТом, то надпись на выключателе будет иметь, например, такой вид:

U3 A30 A D2

Где:

• U – ультразвуковой способ обнаружения раздражителя. Остальные соответствуют другим латинским буквам: I – индуктивный, C – емкостный, D, R и T – фотоэлектрический прямого, отражающего и барьерного действия соответственно;
• 3 – способ установки другой;
• A30 – форма и диаметр, что в этом случае означает цилиндрическая с резьбой диаметром в 30 мм;
• A – функция коммутации элемента, что означает включение (NO);
• D – количество проводов для вывода постоянного или переменного тока, что соответствует двум разъемам для постоянного тока;
• 2 – втычной способ соединения.

Всего предусмотрено 4 варианта совмещения, среди которых единице отвечают ленточные провода, двойку рассмотрели выше, тройке – зажим, а четверке – другой метод.

В модификациях, предполагающих наличие провода, характеристики производитель наносит на ярлычок, который крепится непосредственно на кабеле. Там же может указывать степень защиты, рекомендуемое напряжение и другое

Среди добросовестных производителей выделяют таких как ЗАО Сенсор/Sesor, немецкая фирма Fotoelektrik Pauly, НПК ТЕКО, ПКФ СТРАУС, ЗАО Меандр, компании ОВЕН и СКБ ИС, НПП ПРИЗМА из Екатеринбурга и другие.

Многие из них предлагают услугу по изготовлению ВБ с параметрами, нужными потребителю, – на заказ.

Рекомендуем также прочесть другую нашу статью, где мы подробно описали различные типы выключателей света. Подробнее – читайте далее.

Принципиальные схемы монтажа

Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.

Простейшая схема с датчиком движения, но без клавишного выключателя – свет включаться будет только от встроенного в прибор сенсора

Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.

Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.

Две схемы с разными способами подсоединения клавишного выключателя в контур с нагрузкой (электроприбором освещения) и сенсором движения

Если требуется установить несколько детекторов, то они между собой соединяются параллельно. На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков.

Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.

Большинство энергосберегающих ламп быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.

Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут «гореть» столь часто, как без подобного защитного устройства.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Буквой L, со стрелкой рядом в сторону клеммной колодки, обозначается место подключения фазного провода, N – нулевого. К выводу клеммной колодки, обозначенной L со штрихом и стрелкой, направленной от колодки, подключается провод, идущий к лампочке. О цветовой маркировке проводов электропроводки и способах определения фазы можно узнать на сайте из статьи «Как найти фазу».

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку, а второй конец, не забыв снять изоляцию, подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке. Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.
