Обзор популярных водосточных систем

Специфика пластиковых конструкций

Современные изделия из пластиков устойчивы к повреждениям и влаге, долго не обесцвечиваются на солнце и предельно просты в монтаже на крыше. Пластиковые водосточные системы обходятся дешевле, нежели металлические. Но по износостойкости и сроку службы в 10–15 лет первые сильно проигрывают вторым.

В магазинах можно встретить пластиковые водостоки из:

• поливинилхлорида (ПВХ);
• полипропилена;
• полиэтилена.

Самый ходовой вариант – это ПВХ. Он без проблем переносит температуры воздуха в пределах -15…+60 °С. В южных регионах это вполне достойный конкурент тому или иному металлу. А вот для крыш зданий на Севере водосток из поливинилхлорида лучше не брать. Два других полимера вовсе при заморозках становятся хрупкими и от минимального внешнего воздействия трескаются.

Полипропиленовые и полиэтиленовые водостоки предназначены для монтажа как внутри, так и снаружи зданий. Выбирая пластиковые конструкции для наружной установки, следует учитывать диапазон рабочих температур системы

Российские климатические условия не блещут умеренностью и температурной теплотой. Низкие показатели морозостойкости для пластиковых водостоков – это огромный минус. По отзывам, водосточные трубы даже из ПВХ в средней полосе нередко зимой разрываются изнутри льдом. В этом отношении пластику за металлом не угнаться.

Пластиковые желоба часто по весне ломаются под грузом снега и льда. А летом в жару они провисают из-за того, что ПВХ размягчается и “плывет”.

Чтобы избежать этих проблем, приходится устанавливать крепления с небольшим шагом и прокладывать греющий кабель. Это дополнительные расходы, но в случае с пластиковым водостоком иначе никак.

Однако у водосточных систем из пластика есть немало положительных сторон:

1. Хорошее шумопоглощение.
2. Простота выполнения монтажа.
3. Возможность установки с любым типом кровельного покрытия.
4. Превосходные антикоррозионные свойства материала.
5. Низкая стоимость – в 2–3 раза дешевле металлического конкурента из оцинковки.
6. Гладкая поверхность, не задерживающая листву и иной мусор.
7. Обширный ассортиментный ряд по цвету.

По совокупности характеристик пластиковый водосток немного проигрывает металлическому. Но если нужна недорогая конструкция для сборки своими руками, то трубы, желоба и воронки из ПВХ подойдут лучше всего. Но надо помнить, при поломке элемент водосточной системы из пластика придется полностью менять, отремонтировать его невозможно.

На чем же остановиться

Окончательны выбор должен делаться с учетом всего комплекса оценочных критериев.

Прежде всего, исходят из того, что водосточная система имеет свои прямые функции, и в первую очередь должна справляться с ними. Остальное – в определенной степени вторично. Кроме того, не она определяет фасадный облик здания, а, наоборот, подбирается к имеющейся (планируемой) кровле и оформлению стен.

Сразу следует провести все необходимые расчеты, чтобы определиться с перечнем и количеством необходимых комплектующих. Это позволит, узнав цены в местных магазинах, оценить свои финансовые возможности в плане приобретения той или иной системы.

• В регионах со сложными условиями эксплуатации (большая вероятность наледи, обильные снега, сильные морозы и т.п.) предпочтение все же следует отдавать качественным металлическим системам. А вот на морском побережье пластик все же будет лучше.
• Для кровли из профнастила или металлочерепицы наиболее уместным будет металлический водосток с соответствующей гармонирующей окраской. Для мягких кровельных покрытий, наоборот, напрашиваются пластиковые варианты систем.
• Совершенно нелепо будет смотреться медная водосточная системы на какой-то «бедной» крыше. И наоборот – медная кровля в сочетании с оцинкованными желобами. То есть надо интуитивно понимать разницу между гармонией и явным китчем, «пылью в глаза».

Ну а в остальном – полагайтесь на свой вкус и, конечно, финансовые возможности

При этом лучше всего обращать внимание на продукцию проверенных, авторитетных производителей, которые сопровождают свои изделия хорошей гарантией качества. К таковым можно отнести германскую компанию «Docke», французскую «Nicoll», британскую «Hunter», ну и, конечно, отечественные «Альта-Профиль», «Аквасистем», «Гранд Лайн», «Металл Профиль», «Marley»

В завершение публикации – видеосюжет, в котором также даются советы по выбору водосточных систем:

Особенности выбора водосточной системы

Для того чтобы принять окончательное решение при выборе материала для водосточной системы, стоит объединить собранную информацию. Начнем с внешнего вида.

Внешний вид — металл или пластик

Более презентабельно смотрится система из металла. За счет улучшения технологии производства, сегодня существует широкий выбор форм и дизайна.

Если рассматривать вариант с пластиком – в этом случае существует огромный выбор цвета и формы. Систему водостока можно сделать менее заметной или наоборот интересной и креативной.

Внимание! Медь зеленеет и может не подойти к цветовой гамме дома

Срок службы

1. Медь – минимальный срок 100 лет.
2. Сталь – долговечный материал, при качественном защитном покрытии прослужит более 50 лет.
3. Пластик – именитых брендов, имеющих сертификат соответствия Европейским стандартам, прослужит более 50 лет, при соблюдении температурного режима.
4. Цинк с титановым напылением – 25-30 лет.
5. Алюминий – 10 лет.

По этим показателям лидирует сталь и медь. Потратив средства один раз на их приобретение, можно забыть о дополнительных средствах на содержание и замену.

Прочность и надежность

По прочности на первом месте сталь, медь, ПВХ на третьем месте. По надежности медь, сталь, пластик.

Для того чтобы ответить на один из главных вопросов, можно выделить ряд негативных сторон каждого материала. Ведь знание слабых сторон поможет определить, подходит вам этот материал или нет.

Сталь — при повреждении защитного покрытия, подвержена коррозии. Как минус можно считать и необратимую деформацию.

Медь— несмотря на положительные стороны,  все же подвергается минимальной коррозии.

Пластик (некачественный)  – может рассыпаться под длительным влиянием отрицательных температур и воздействия ультрафиолета.

Алюминий – материал не выдерживает больших нагрузок, подвержен коррозии.

Соотношение цена качество

Сталь – средняя цена будет варьироваться от толщины и типа защитного покрытия.

Оцинкованная сталь с полимерным покрытием. Стоит чуть дороже пластика, но на голову выше по качеству и долговечности вне зависимости от климатических условий.

ПВХ – дешевые водосточные системы, дешевле, чем цинк медь и полимер. При соблюдении температурных режимов и выборе надежного производителя, прослужит долго.

Цена делает сегмент доступным и приемлемым.

Оцинкованная сталь без полимерного покрытия. Дешевый и достаточно качественный материал (при толщине покрытия более 140 г цинка на кв. м) прослужит 10-20 лет.

Медь –тяжелый монтаж и высокая цена, однако стоимость вполне оправдана за счет внешнего вида и продолжительной эксплуатации.

Алюминий и цинк – стоит одинаково, однако выбирая из двух зол, лучше отдать предпочтение цинку. Так как срок использования будет в несколько раз выше.

Какую выбрать по отзывам

По отзывам лидируют металлические водостоки с полимерным покрытием. Хотя сегодня изделия из ПВХ не уступают дорогим металлам. Из за многочисленных подделок и низкокачественных материалов без добавления ультрафиолетовых стабилизаторов, а также несоблюдения температурных режимов, пластиковые водостоки имеют плохие отзывы.

Стальные системы отличаются долговечностью. Систему из стали достаточно один раз установить, чтобы больше не думать о замене и порче материала. Экономию можно будет заметить спустя несколько десятков лет, когда сосед с более дешевым сегментом будет несколько раз менять водосток.

Медь неоправданно дорого стоит, поэтому часто покупатели переплачивают за блеск и дизайнерскую форму, чем за качество. Выбирать стоит скрупулезно, так как много подделки.

ВАЖНО! Примеси в материале снижают срок использования.

Элементы водосточной системы и их монтаж

В системе водостоков все элементы взаимосвязаны и выполняют специально отведенную только для нее роль. Однако, основная роль по принятию воды, стекающей с крыши, возложена на наклонные желоба. Именно они принимают первые нагрузки, и именно в них скапливается вся жидкость, стекающая с крыши.
Затем вода по наклонным желобам устремляется к воронке, а через нее в вертикальные водосточные трубы, которые собираются из нескольких секций. По этим трубам вода стекает на землю. Обычно в системе водостоков применяются и другие элементы, такие как колена, заглушки, хомуты, лотки, дополнительные водосбросники, сливы и т.д. Все они крепятся к конструкции крыши и фасада при помощи специальных кронштейнов.
Подбирают элементы в зависимости от:

• архитектурных особенностей здания;
• кровли (ее формы и площади);
• максимального количества осадков;
• систем дренажа и антиобледенения.

Так, если взять водосточные трубы диаметром 80-90 мм, то они вполне подойдут для крыши с общей площадью до 100 м2. При большей площади крыши понадобятся трубы диаметром 100-125 мм. Рассчитывая поперечное сечение труб, стоит отталкиваться от того, что 1 см2 сечения отводит воду с 1 м2 площади кровли.
Определившись с выбором водосточной системы (материалом ее изготовления), а также разобравшись с необходимыми для Вашего строения элементами, можно переходить к их монтажу. На этом этапе стоит знать, что существуют общие принципы монтажа системы и правила проведения работ, которые в инструкции указывают производители элементов.
Так вот. Монтаж системы водостоков начинается с разметки под крепления водоприемных воронок (в первую очередь) с последующей их установкой (и креплений и воронок). Затем происходит разметка под держатели желобов и их монтаж. При этом для каждого отдельного вида желобов предусмотрено определенное расстояние между креплениями. Например, для большинства пластиковых желобов это расстояние составляет 60 см друг от друга, у металлических — 90 см. При разметке и монтаже не стоит забывать про уклон в сторону водоприемных воронок.
Закрепив держатели, укладываем на них желоба, которые предварительно герметично соединяются. При этом укладываются они, начиная от воронок, а располагают их ниже края крыши. По окончании установки желобов, монтируем водосточные трубы, при необходимости колено. Опускают трубы, не доводя их до земли 15-30 см, если, конечно, по дизайну и архитектуре не предусмотрен отвод воды в специально предназначенную для этих целей емкость (бочка, «горный» ручей и др.). Заканчивается монтаж вертикальных труб креплением на них слива.
Также стоит отметить, что вертикальные трубы, как и желоба, необходимо крепить к стене дома через 1-2 м друг от друга. Для этих целей применяются специальные хомуты или скобы.

Нарушение правил монтажа водосточных систем может привести к их повреждению, провису и другим нежелательным последствиям. Еще последствия могут быть вызваны ненадлежащим уходом за ними. Например, с весны до осени в водостоках часто собирается различный природный мусор (листья, ветки, пыль и др.), который препятствует нормальному движению воды. Для этих целей иногда стоит проводить ревизию водостокам, очищая от лишних предметов.
В зимний период угрозой для водостоков выступает обледенение, сход снега и наледи. С этим также можно бороться, установив снегозадержатели, а если финансы позволяют, то и систему антиобледенения.

Полезные мелочи

От сечения водостока зависит его продолжительность жизни. Если неверно подобрать сечение (меньше необходимого), то водосток будет часто переполняться, и в конечном итоге разрушится.
Водостоки из ПВХ подходят практически под любые кровельные покрытия, а при профессиональном монтаже и надлежащем уходе могут служить долгие годы.
Проектируя водосток, не стоит забывать про дренажную систему. Либо, как более дешевый вариант, смонтировать колено, отведя тем самым воды подальше от фундамента.

Просмотров: 13895

Коментарии

RSS

Монтаж водоотводной системы

Система отвода воды монтируется еще до установки самой кровли. Лучше всего воспользоваться услугами специалистов. Часто в организации, где продают водосток, предоставляют и услуги по его установке

Профессионалы на месте стройки определят нужную конфигурацию, и что не маловажно, ее стоимость

Цена конструкции будет зависеть от многих факторов, таких как размер дома, его конфигурация и положение места, куда нужно отводить воду.

Сам монтаж проводят следующим образом:

1. Создается схема расположения элементов системы водоотвода.
2. Устанавливаются желоба с отверстиями под кровлей дома.
3. Устанавливаются вертикальные сливные трубы (при помощи хомутов, притягивающих их к стене).

В качестве примера представлена схема монтажа пластикового слива. На рисунке видно, что система состоит из множества элементов сложной формы, собрать которые на большой высоте собственноручно будет нелегко. Поэтому, в целях надежности системы и собственной безопасности лучше доверить эту работу профессионалам.

Nikoll

Nicoll

Широкая линейка продукции (в скобках указана ширина желоба по верхним краям): Овация (125), Овация (170), Система 25 (115), Система 33 (170), Система 16 (70), Vodalis 29 (140).

Системы 26,25 и 33 имеют круглый желоб. Желоба водостоков Овация и Vodalis 29 выполнены с расширением, придающим особую декоративность.

Производитель предусмотрел любые требования клиента. С помощью продукции Nicoll можно оборудовать водосточной системой даже круглые кровли. Система отличается высокими шумоизолирующими свойствами.

Покупатель может выбрать из девяти цветовых решений. Это позволяет подобрать водосток по цвету практически к любой кровле.

Пошаговая инструкция установки водоотводов

Монтаж водостоков для крыш можно начинать только после точного составления эскиза с указанием всех водоотводов, фиксирующих элементов, труб и других составных системы. Также перед работой необходимо закупить все необходимые материалы.

1. Сначала устанавливаем воронку, придерживаясь правил. Прежде, чем закрепить эту деталь, нужно подобрать уровень. Для этого линейку ставим, как продолжение крыши, а воронку передвигаем до того момента, пока ее передняя кромка не окажется на расстоянии 2 сантиметров от линейки. При этом конец крыши не должен заходить глубже, чем центр желоба, и не меньше, чем на 1/3. После этого крепим воронку.
2. С каждой стороны воронки крепим по кронштейну на расстоянии 2-3 сантиметров.
3. Затем устанавливаем кронштейны под желоба примерно через каждые 0,6 метра с учетом угла наклона 3-5 мм на каждый метр.
4. Обрезаем желоба, используя ножовку для работы с металлом либо болгарку. Торцы необходимо зачистить ножом с острым лезвием.
5. Переходим к их установке. Чтобы данные детали правильно заходили в воронку, можно зажигалкой нагреть места среза, чтобы легко можно было придать нужную форму. Также рекомендуется обращать на внутренние цифры воронки. Они указывают, на каком месте должны располагаться торцы желобов при определенном температуре. Так как пластик с изменением температуры тоже изменяется, такими показателями пренебрегать нельзя, иначе конструкция может оказаться непригодной.
6. Устанавливаем в нужных точках заглушки желобов, используя специальный клей. Прокладки из резины или силиконовые герметики тоже можно применять, но они менее надежны и быстрее изнашиваются.

Если нужно на одном желобе в одной точке сделать два торца, то сначала каждый из них плотно устанавливается. После этого устанавливаются под ними элемент для декора и сверху крышка от воды. Работа проводится с учетом расширения и сужения пластика.

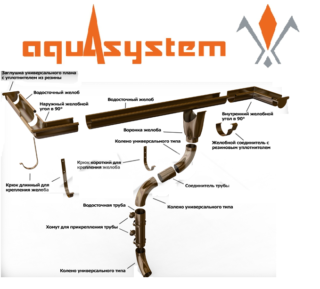

Особенности монтажа водостоков Aquasystem

Для самостоятельного монтажа водосточной системы Аквасистем потребуются следующие инструменты:

• рулетка,
• киянка,
• ножницы по металлу,
• электрошуруповерт или отвертка,
• пассатижи,
• кронштейногиб.

Расчет количества необходимых основных и дополнительных деталей производится, исходя из типа крыши, ее размеров и высоты здания. При монтаже системы стоит учитывать следующие моменты:

• Желоба монтируются по всем сторонам кровельных скатов.
• Стандартная длина – 3 метра.
• Для стыковки деталей желобов и угловых элементов используются специальные соединители.
• На торцах желоба устанавливаются заглушки с уплотнителем.
• Максимальный размер желоба, который приходится на одну воронку и трубу, составляет 10 метров.

Уклон элементов в сторону стояка составляет не менее 2 мм на 1 м.п.

Элементы крепления

Крепежные крюки изготавливаются трех видов. Короткие применяются при монтаже деталей на лобовую доску либо к торцевой стороне стропил. Длинные и удлиненные используются в случае крепления элементов к карнизному свесу или стропилам.

• Крюки крепления деталей устанавливаются с шагом от 50 см до 90 см. Фиксируются на саморезы.
• При монтаже медных систем шаг между крюками составляет от 30 см до 60 см. Для крепления используются метизы из нержавеющей стали или пассивированные саморезы.
• Угловые элементы устанавливаются на отдельные крюки.

Водосточные стояки

Для каждого отдельного стояка одноэтажного здания предусматривается:

• одна труба стандартной длины в 3 метра;
• две трубы длиной 1 метр;
• одна воронка для желоба;
• два универсальных колена;
• один отвод для трубы;
• три комплекта для фиксации стояка.

Универсальные колена используются для возможности огибания стояком карнизного свеса. При ширине свеса более 25 см между двумя элементами требуется установка дополнительной трубы. На нижнюю часть стояка монтируется отвод. Расстояние от земли до края водосточной трубы составляет от 20 до 25 см.

https://youtube.com/watch?v=2V77sZsPfto

Основные элементы водосточной системы

Основные элементы пластиковой водосточной системы – желоба, трубы, водоприемные воронки, кронштейны, наконечники и хомуты для вертикального слива, тройники, угловые элементы, колена.

Пластиковый водосточный желоб

Желоба собирают воду, сливающуюся со ската кровли. Их крепят вдоль линии карнизного свеса кровли таким образом, чтобы вода со ската попадала точно в полуцилиндр. Горизонтальную водосточную часть крепят с уклоном 2,5-3 мм на погонный метр, уклон направлен в сторону водоприемной воронки. Если скат дома по длине превышает 10 м, то необходимо проектировать сливные трубы с двух сторон и уклон водосточной системы также направлять в две стороны.

Желоба имеют полукруглую (изредка полуовальную) форму сечения. Изредка – прямоугольную. Края желобов отогнуты – это придает каждому элементу большую жесткость, уменьшает деформацию при эксплуатации и хранении. Горизонтальный водосток может быть открытым или закрываться сверху решеткой. Закрытая водосточная конструкция более жесткая, плюс внутрь не попадает листва, крупный мусор, не забивается решетка воронки, вода может беспрепятственно стекать вниз.

Торцы желобков особым образом профилированы (в виде замка) – это обеспечивает надежное соединение элементов между собой. Край водосточного желоба закрывается специальной торцевой заглушкой, предотвращающей выливание воды в неположенном месте. Длина пластиковых элементов – от 0,5 до 2–6 метров. Диаметры – 90, 100, 120, 125, 130, 140, 150, 180, 200 мм. Диаметр самых распространенных желобов – 125 мм, глубина – 62 мм. Иногда водосток соединяется специальными муфтами, а не замками.

На здание пластиковые желоба крепятся специальными кронштейнами или крюками. Для уплотнения системы используются прокладки ЕDРМ.

Водоприемная воронка

Вертикальный водосток к желобу подключается при помощи специального элемента – водоприемной воронки. Воронки обязательно должны комплектоваться решетками для защиты трубы от мусора и листьев (трубу намного сложнее прочистить, чем открытую конструкцию).

Сливная труба

Сливные коммуникации монтируют вертикально, для смещения трубы в сторону используют колена или отводы. Диаметры: 50, 60, 65, 70, 75, 90, 100, 110, 120, 150 мм. Диаметр пластиковой трубы обычно бывает меньше диаметра желоба, при этом площадь сечения трубы должна равняться или быть больше площади сечения короба (или сумме площадей сечения коробов). Водосточный системы небольшого диаметра меньше заметны на фасаде.

Соединяются сливные трубы путем вставления в расширенный верхний конец одного элемента более узкого конца другого элемента. Реже встречается соединение в раструб (наподобие канализационных), еще реже – соединение с помощью муфт.

Если нельзя установить водосточную трубу, то в качестве водостока используют крупную цепь, по которой стекает вода. Иногда применяют горгульи – вода отводится подальше от стен дома и стекает с большой высоты безо всяких конструкций.

Наконечник сливной трубы

Самый нижний элемент водосточной системы – наконечник, или сливной отвод. Он расположен возле самой земли, необходимость в его установке возникает, когда вода отводится не в ливневую канализацию, а на отмостку, площадку у дома или непосредственно на землю. Форма наконечника должна обеспечивать слив воды без разбрызгивания. Высота расположения края наконечника над уровнем земли (отмостки) – 200 мм.

Нижнюю часть наконечника можно углубить в дренажную канаву. В таком случае желательно установить небольшой отстойник с ревизией. Он предохранит систему ливневой канализации от заиливания или замусоривания.

Хомут для сливной трубы

Хомуты, держащие сливную трубу, крепятся к стене здания. В большинстве конструкций хомуты охватывают трубу, стягиваются болтами или закрепляются защелкой (замком). Хомут не должен жестко зажимать трубу – она должна иметь возможность свободно сдвигаться при изменении линейных размеров при нагреве или охлаждении.
