Устройство водосточной воронки для плоской крыши

Разновидности воронок для плоской крыши

Существует несколько параметров, по которым различают ливнеприемники для плоской кровли. Сегодня компании выпускают разнообразные модели, что позволяет без проблем выбрать изделие для себя. Итак, типы следующие:

  • Колпаковая воронка водосточная. Она имеет выпуклую защитную сетку, которая напоминает колпак. От чего изделие и получило такое название. Приемник без проблем выдерживает большие объемы водных потоков. А сама решетка фильтрует осадки от лишних включений. Образец воронки виден на фото ниже.
  • Плоская воронка, устанавливаемая заподлицо с покрытием кровли. Ее практически не видно на поверхности. Такой вид хорошо подходит на эксплуатируемых кровель, которые облицованные тротуарной плиткой или асфальтобетоном.
  • Воронка с подогревом. Идеальный вариант для холодных регионов, где большие снегопады. Внутри воронки находится электрический кабель, который зимой включается и нагревает систему. Благодаря этому не будет образовываться наледь, система не забьется. Колпак на водосточную воронку тоже устанавливается.
  • Одноступенчатая или двухступенчатая воронка. Первый вид применяется для крыш с покрытием из рулонного полимера или битумного покрытия. Двухступенчатый вид подходит для кровель, подвергающихся подвижкам. Сюда входят деревянные и невентилируемые кровли.
  • Воронка с фальцем или без оного. Фальцем называется обжимной элемент. Такой универсальный крепеж можно использовать для любого вида основания. Если говорить о водоприемниках без фальца, то они имеют фартук из рубероида или пленки. Их выбор зависит от типа кровельного материала.

Важно! Воронки для осадков имеют разные сечения. Как бы то ни было, диаметр у воронки и сливной трубы должен совпадать

Обычно используется сечение в 10 см. Этого будет достаточно, чтобы перенаправить всю воду с крыши в ливневую систему.

Материалы изготовления воронок

  • Поливинилхлорид (ПВХ), он же пластик. Это самый бюджетный вариант воронок. Вот почему он пользуется такой популярностью. Несмотря на это, воронки получаются прочными и устойчивыми к механическим нагрузкам. Они выдерживают перепады температур, не ржавеют и имеют небольшой вес. Радует и простой монтаж воронок из ПВХ. Это наилучший вариант для крыши, которая эксплуатируется не так часто.
  • Воронки из металла. Это самый прочный и долговечный материал, из которого они делаются. Но, за качество придется платить. Элементы делаются из нержавеющей стали или чугуна. Второй вариант подходит только для железобетонных перекрытий. Металлические воронки можно эксплуатировать на любых крышах с любой интенсивностью использования. У них есть и минус – возможность образования коррозии.
  • Воронки комбинированного типа. В таком случае основание создается из металла, а его внутренние элементы создаются из пластика. Это что-то среднее, если говорить о надежности и стоимости. За счет основания из металла конструкция получается прочной, а наличие пластика немного удешевляет изготовление.

Оценив все особенности каждого из видов воронок, можно выбрать тот или иной вариант.

Какую систему выбрать – наружный водосток или внутренний ↑

Любая из вышеназванных конструкций в зависимости от зон крепления подразделяют на наружные и внутренние. В крупных зданиях, как правило, предпочтение отдается использованию внутренних водостоков, в то время как в небольших домах со своими функциями прекрасно справляется и наружный. Определенную роль играют также климатические условия и вид кровельного материала.

Наружный организованный водоотвод

Принцип работы внешней системы водоотвода в сборе воды с крыши здания и направлении ее в одно место. При этом здание оказывается защищенным от преждевременного износа или разрушения. Регулирует как и где установить наружный организованный водосток – СНиП II-26-76. Водоотводы этого типа отлично подходят для местностей, где количество осадков в среднем всегда соответствует норме. Важную роль играет и материал, из которого выполнена кровля дома, где предстоит установить наружный водосток. СниП гласят, что подобные системы приемлемы на крышах из шифера, меди, листовой стали, профнастила, мелкоштучных материалов и металлочерепицы.

При проектировании наружного организованного водостока максимальное расстояние между трубами системы – 24 м. Что же касается площади их сечения, то ее рассчитывают, исходя из следующих нормативов: 1,5 см2 на 1 м2 поверхности крыши, а у желобов продольный наклон должен быть не меньше 2%.

Неорганизованный водосток с кровли

Такую систему чаще используют на односкатных крышах, где стихийный сброс воды осуществляется по стороне дворового фасада. Над входом, чтобы она не заливала жильцов, устраивают козырек.

Вынос карнизов в случае такого водостока не должен быть меньше 60 см.

Еще одна область применения неорганизованного водоотвода – камышовая (соломенная) крыша. Сама природная структура кровельного материала не допускает схода воды «потоком», да и конструкция этих кровель не позволяет закреплять на свесах стандартный водосток. Для них рекомендуется установка системы линейного дренажа вдоль отмостки точно под свесом, имеющей вывод в ливневую канализацию.

Внутренний водоотвод

Кровля с внутренним водостоком предполагает установку труб непосредственно внутри здания. Предпочтительнее использовать для кровли рулонный материал или мастику. Система состоит из водосточных воронок, стояков, коллекторов, устройств для ревизий и т. д.

Для правильной организации внутреннего водоотвода на кровельном покрытии изначально должны быть предусмотрены уклоны по направлению к водоприемным воронкам за счет изменения толщины укладываемого на основании слоя из легкого бетона в радиусе 50 см на 1,5–2,0 см. Воронки располагают на низких участках кровли некотором отдалении (не меньше 50 см) от парапетов или иных выступающих частей строения, чтобы не промерзли трубы.

Каждый участок, ограниченный деформационными швами и стенами, должен иметь самое меньшее две воронки. Если площадь кровли не достигает 700 м2, можно ограничиться одной воронкой диаметром 100 мм.

Установка

В первую очередь выбирают места для установки кровельной воронки. Это должны быть самые низкие точки крышки. При этом необходимо учесть, чтобы они были равномерно распределены по всей поверхности крыши, что поможет добиться максимальной эффективности водосточной системы.

Затем проделывают отверстие в намеченном месте и переходят к непосредственной установке конструкции. Нельзя воронку фиксировать к поверхности очень крепко, поскольку это может привести к ее повреждению при перепадах температур. Далее переходят к утеплению и гидроизоляции. После чего можно закрепить верхнюю часть фитинга к нижней. Для герметизации в узлах соединения труб можно установить уплотнительные кольца.

Пленочный фартук воронки располагают между нижним и верхним рубероидом и соединяют мастикой из расплавленного битума.

Водоприемник нельзя устанавливать около опорных колонн, потому что здесь чаще всего происходят различные деформации, которые уменьшают долговечность водосточной системы.

Для плоской крыши фитинги монтируют из расчета 1 штука на 150 м2 поверхности, при этом воронок должно быть не менее двух.

На заключительном этапе укладывают слой кровли, который заводят в чашу воронки и укрепляют прижимным фланцем. Затем необходимо проверить работоспособность системы, для чего возле водозаборника разливают воду и наблюдают, забирает ли водосток весь объем жидкости.

Если все в порядке, приступают к облицовочным работам и дальнейшему облагораживанию кровли.

Размер и форма ↑

Виды водостоков для крыши различаются также по такому основному параметру, как размер или диаметр, характеризующей производительность системы.

Выбирая диаметр для будущей системы водостока, лучше перестраховаться и выбрать большего диаметра.

Рассчитывают пропускную способность системы, учитывая в первую очередь площадь водосбора: по большей части – это площадь ската кровли. Ведь именно от нее зависят, в частности, размеры желобов, водосточных труб, а также сколько должно быть приемных воронок.

Сечение желобов и труб может быть круглым или прямоугольным, но форма их при этом должна соответствовать конкретной крыше. Водостоки прямоугольной формы обычно дешевле систем круглого сечения на 10–15%, но устанавливать их сложнее. К тому же в стандартном коттедже выглядеть они будут не очень привлекательно. Но подобная форма может помочь, например, обойти выступы в фасаде и неудачные углы.

Современные системы водостока полностью укомплектованы и всеми требуемыми деталями, и крепежными элементами. Их собирают за считанные минуты и без особых приспособлений.

https://youtube.com/watch?v=nhwRDSAGsww

2021 stylekrov.ru

Требования к изделиям для системы водостока

Монтаж системы указан в ГОСТ 25336-82. Основные моменты связаны с пропускной способностью воронок, а также к их количеству на горизонтальной кровле. Площадь кровли для одной водосточной воронки прописана в СНИП 2.04.01-85, в разделе «Внутренние водостоки». Так вот там говориться, что на кровле и в одной ендове должно быть не меньше двух воронок. Наибольшее расстояние между ними должно составлять 48 м не больше. Получается, на 230 м2 требуется 1 воронка. При этом ее диаметр должен быть 10 см, не меньше.

Учитывая эти показатели, нужно закупить одну или несколько воронок для дома, после чего выполнить их монтаж. Площадь кровли на одну водосточную воронку равен 230 м2, поэтому потратить много средств не придется

К тому же стоит обратить внимание и на то, что воронка может забиваться мусором. Это и листва, и пыль, и целлофан

Дабы они не проникли в систему и не засорили ее, устанавливается специальная решетка на водосточную воронку на кровле. Она выполняет защитную функцию, при этом никак не сказываясь на пропускной способности. Однако, чтобы скопившиеся на решетке листья не мешали воде попадать в воронку, придется время от времени посматривать за водостоком.

Как изготовить самостоятельно?

Наиболее доступный и популярный материал для кровельной воронки – оцинкованный лист. Для изготовления фитинга необходимо приобрести квадратный лист толщиной 0, 7 мм.

Изготовление водосточной воронки происходит поэтапно.

  1. Вырезают заготовки с помощью ножниц по металлу, заранее сделав отметки на листе.
  2. Кромки загибают для фальцовки.
  3. Формируют трубы и желоба с использование вальцев. Для оправки можно использовать брус или трубу – под них подкладывают заготовку и сгибают до тех пор, пока кромки не сойдутся. Затем их соединяют фальцовкой.
  4. Для изготовления самой воронки необходимо несколько деталей: конус, ободок и стакан, диаметр которого равен диаметру водостока.
  5. Водосборную воронку обрезают под некоторым углом.

Типы водосточных систем

Для кровель, у которых отсутствует уклон, целесообразна установка водосточных систем двух видов: традиционного или гравитационно-вакуумного.

Традиционные водосточные системы характеризуются наличием огромного количества труб и воронок, в то время как гравитационно-вакуумные конструкции при такой же пропускной способности требуют обустройства гораздо меньшего количества этих элементов.

Особенности традиционной водосточной системы

Установка системы этого вида осуществляется на специальных выступах либо на кровельных свесах, располагающихся достаточно низко

Очень важно, чтобы для организации качественного отвода воды элементы водостока были установлены в специально сформированных углублениях

Если же обустройство водостока осуществляется ниже уровня кровельных свесов, то для его монтажа целесообразно использовать трубы и желоба, имеющие прямоугольную геометрическую форму, крепление которых выполняют посредством вертикально расположенных кронштейнов.

Также необходимо, чтобы все элементы слива максимально плотно прилегали к каналам посредством отверстий, формирующихся в выступе.

При этом каждая кровельная воронка устанавливается в наиболее низких местах с уклоном около 3%. Количество элементов выбирается исходя из расчетов: одна воронка водосточная на 25 м длины поверхности крыши.

Не менее существенно, чтобы каждая кровельная воронка подсоединялась к общей сливной трубе, находящейся под определенным уклоном.

Не стоит пренебрегать и монтажом дополнительных, аварийных воронок. Следует заметить, что в этом случае нелишним будет совместно с внутренним водостоком организовать наружное отведение атмосферных осадков.

Гравитационно-вакуумная водосточная система

Данный вид водостоков был изобретен около 30 лет тому назад в Скандинавии, и с тех пор он широко используется во многих странах по всему миру. Особой популярностью при устройстве плоской кровли он пользуется на территории Европы.

Работа данной системы базируется на эжектирующей способности – увлечении каких-либо сред за собой (в данном случае воздуха и жидких сред в системе трубопроводов).

Следует отметить, что сначала газообразные массы, попадая в стояк водосточной системы движутся вверх, и только после попадания воды в трубы и последующем ее движении, под воздействием силы земного притяжения, наблюдается ход воздушного слоя в обратном направлении.

Благодаря образованию вакуума, жидкость на огромной скорости перемещается по трубам по направлению к коллектору. Основной особенностью гравитационно-вакуумной конструкции является то, что она не требует формирования уклона, так как в этом случае движение воды осуществляется под давлением мощных воздушных потоков.

Важными достоинствами этого типа водостока является высокая скорость перемещения водных потоков, возможность использования труб с небольшим сечением, высокие самоочищающиеся способности, низкий вес конструкции, необходимость установки небольшого количества кровельных воронок.

Для сравнения вам будет полезно знать, что кровельные воронки вакуумной конструкций с горизонтальным выпуском 75 мм пропускают за 1 с более 15 л жидкости, в то время как классический водосток для достижения той же пропускной способности должен быть оснащен элементами с выпускной способностью не менее 200 мм.

Обустройство системы водостоков для плоской кровли

Следует заметить, что элементы водосточной системы изготавливаются из самых разнообразных материалов. Выбор этих изделий осуществляется исходя из материала изготовления кровельного покрытия, архитектурных особенностей крыши, ее цвета и финансовых возможностей владельца.

Из всего вышесказанного можно сделать вывод, что если в качестве кровельного материала был выбран вариант устройства кровли из профнастила или металлочерепицы, то, следовательно, и все элементы водостока, включая кровельные воронки также должны быть металлическими.

А вот для крыш, изготовленных из мягких кровельных материалов, таких как битумная, гибкая черепица или ондулин, вне всяких сомнений, больше подойдут водостоки, изготовленные из полимерных материалов.

Самая простая кровельная воронка представляет собой конструкцию, имеющую достаточно широкие борта, позволяющие максимально эффективно организовать сбор воды, а также стакан и колпак.

В связи с тем, что кровельные воронки представляют собой элементы, имеющие огромное функциональное значение, они должны изготавливаться в соответствии со всеми строительными нормами.

Разновидности и технические данные ливневых воронок

Абсолютно на всех крышах устанавливается ливневая система сбора и отвода воды. Выбор сливной системы зависит от угла наклона и конфигурации кровли.

Виды систем кровельного водостока

Не смотря на разнообразие крыш, профессионалы делят их на 2 направления – скатные и плоские. Для каждого направления используются свои виды сливных систем, соответственно и водоприемные воронки у них разные.

Скатные – если кровля имеет уклон более 10º, то она относится к скатному направлению. Принцип действия у скатных систем водоотведения одинаков – по периметру кровли монтируется желоб, который собирает воду, а через воронки и водосточные трубы эта вода выводится в определенные точки;

По правилам на скатных системах водоотведения одна водоприемная воронка монтируется не более чем на 10 м непрерывного желоба

Система водоотведения плоской кровли на порядок сложнее, чем у скатной «сестры», поэтому здесь используется несколько схем разводки слива и под каждую схему рекомендуются разные воронки для плоской кровли.

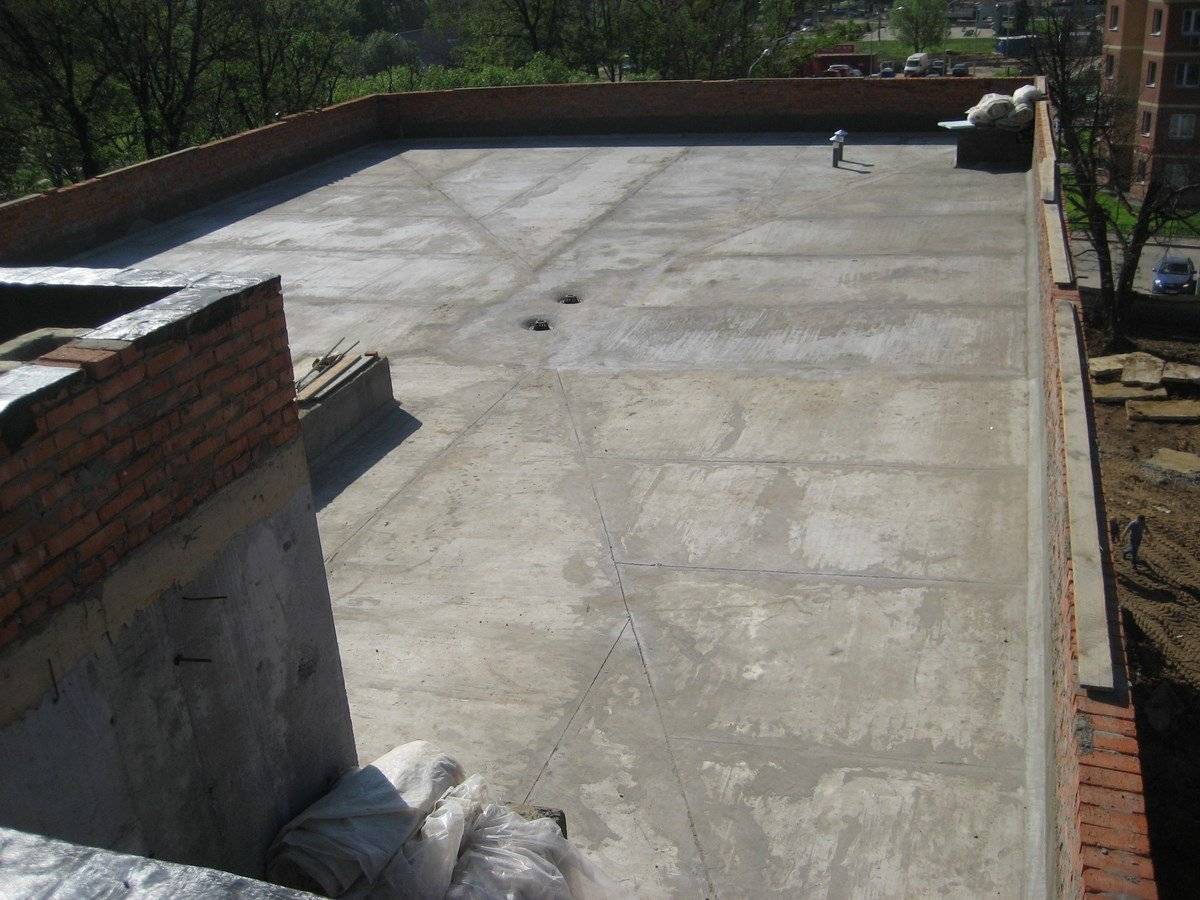

На любой плоской кровле обустраивается разуклонка для сбора воды в воронки

Классификация водоприемников

На плоских кровлях все сливные системы регламентируются по ГОСТ 25336-82, информации там много, но нас, на любительском уровне интересуют 2 главные характеристики:

  1. Пропускная способность водоприемных воронок;
  2. Количество на м2

Вопрос с количеством водоприемных воронок на 1 м² решается просто. Норматив указывает, что при толщине сливной трубы 100 мм, на каждые 200 м² устанавливается одна сливная воронка. Монтируется она либо в центре, либо ближе к одному из бортов водосборного сектора.

Что касается пропускной способности, то на плоских крышах водосточные системы делятся на 2 вида:

  1. Традиционные или обычные водостоки имеют диаметр сливного отверстия не менее 100 мм. Вода в них идет самотеком, при этом труба никогда не заполняется полностью. Система используется на небольших по площади крышах с простыми воронками;

При относительно небольшом сечении труб сифонно-вакуумная система водостока, по сравнению с обычной имеет КПД в 2 раза выше

  1. В сифонно-вакуумных системах водосточные трубы заполняются полностью и при небольшом сечении труб, пропускная способность получается на порядок выше. За счет строения воронки и конфигурации трубной разводки создается вакуум и воду засасывает сильнее. Принцип действия такой же, как и при сливе топлива из бака машины.

В сифонно-вакуумной системе главным элементом выступает двухуровневая воронка, именно она обеспечивает заполнение трубы водой и всасывающий эффект

ИллюстрацииВиды водоприемников
Колпаковые воронки легко узнать по наличию возвышающейся над сливом сетки, она призвана защищать слив от попадания мусора.
Верхний колпак такого слива монтируется заподлицо с кровельным покрытием. Разрабатывались эти воронки для эксплуатируемых крыш, поэтому конструкции отличаются высокой прочностью. При грамотном монтаже некоторые модели способны выдержать нагрузку до 250 кг.
В таких моделях предусмотрен внутренний обогрев проблемных узлов. В результате конструкция не забивается наледью в межсезонье, а главное, при резких морозах ее не разрывает.
Многоуровневые модели

На самом деле есть только одно и двухуровневые сливы. Первый монтируется в традиционные системы, а второй в вакуумные.

Кроме того, двухуровневые воронки предназначены для установки на нестабильную основу, к примеру, на открытую террасу деревянного дома.

Эти модели появились сравнительно недавно, в них выпускной патрубок может изменять угол наклона до 90º, что удобно при обустройстве частного дома, где не всегда, получается, четко следовать проекту.

Плюс шарниры универсальны, они могут использоваться как для вертикальных и горизонтальных систем, так и для наклонных трубопроводов.

Материалы изготовления воронок

Помимо стальных, пластиковых и комбинированных воронок, в бюджетном секторе широко используются чугунные модели, они конечно тяжелые, но зато прочные, долговечные и недорогие

Комбинированные
– здесь мы имеем дело с удачным симбиозом нержавеющей стали и современных полимеров. В таких моделях нагруженные узлы делают из стали, а полимер используется для защиты конструкции от агрессивного воздействия стоков.

Воронка водосборная

Для сбора воды с фальцевой кровли и некоторых сложных видов кровли используется водосборная воронка.

Воронку вставляют в верхнее колено трубы или трубу и дополнительно крепят в верхней части к карнизу хомутом из металлической полосы или саморезом.

+7 (495) 789-96-72 +7 (495) 989-98-72 (многоканальный)

Воронка выпускная в Москве

Воронка выпускная является одной из составляющих водосточной системы, без которой невозможно обойтись при проектировании водостока здания. Выпускная воронка предотвращает как скапливание воды в желобе, так и перелив воды через края. Основное назначение воронки — сбор, задержка и отвод воды из водосточного желоба в трубу водостока. Крепится воронка прямо к колену этой трубы и к самому желобу.

В нашем магазине вы можете заказать воронку выпускную в различных цветовых решениях, все цвета, которые предоставлены в нашем каталоге, полностью соответствуют универсальному RAL-каталогу цветов. При создании товара используются только высококачественные материалы, которые проходят обработку на новейшем оборудовании, что позволяет добиться оптимального соотношения параметров цены и качества. Вы останетесь довольны качеством выпускной воронки производства группы компаний “Металлик и Ко”.

Если у вас есть вопросы касательно нашей продукции, вы всегда можете обратиться за помощью к нашим менеджерам, которые проконсультируют вас по всем вашим вопросам. Работая с нашей компанией, вы не только экономите средства, но и получаете первоклассные товары.

Среди ряда различных водосточных металлических воронок, выпускная — наиболее востребованный и необходимый вариант. Это та самая сливная часть проходной канадки, которая устанавливается в средних частях водосточных желобов.

Диаметр отверстия, примыкающий к водосточному желобу отличается от диаметра выпускного отверстия, которое соединяется с водосточной трубой. Разница в диаметрах зависит от количества воды, стекающей во время дождя с крыши в желоба. В свою очередь, количество воды зависит и от площади кровельного покрытия и от угла наклона крыши.

Назначение оцинкованной выпускной воронки

Выпускные воронки из оцинкованной стали – это обязательные элементы систем, используемых для отвода воды с крыши зданий. Данные элементы располагаются на среднем участке конструкции водостока. Воронка образует точку, в которой вода сливается из желоба в трубу. Такая воронка способна собирать большой объем воды. Это устройство выполнят роль накопителя и проводника сточной воды в водосточную трубу.

Воронка оцинкованная выпускная представляет собой универсальную конструкцию, она может прикрепляться как желобу, имеющему форму прямоугольника, так и к трубам различной конфигурации. Для изготовления этой воронки из оцинковки используются прочные, стойкие к агрессивному воздействию природной среды материалы (металл, краска), поэтому этот элемент обладает долгим сроком службы.

На заводе своя линия ППР, которая позволяет рубить листы любой длины, начиная от 500мм. Есть возможность изготовления нестандартных изделий и различных видов покрытий.

Особенности монтажа выпускной воронки из оцинкованной стали

Такие воронки удобны и просты в установке, при необходимости желоб можно отпилить до нужной длины. В месте монтажа воронки желоб надрезают и загибают его края, чтобы образовалось круговое отверстие размером около 50 мм. Воронка крепится к желобу при помощи заклепок или удлиненных лапок, которые загибаются и удерживаются за края желоба. Стыковочные места обрабатываются герметиком. Оптимальное расстояние от крайней части желоба до воронки, выпускающей воду минимум 20 см.

Заказать воронку из оцинковки и другие комплектующие для монтажа водосточных систем можно на сайте нашей компании или позвонив в наш офис по тел. (495) 640-89-32 и получить исчерпывающую консультацию по всем вопросам, связанным с изготовлением элементов водосточной системы. Мы покрываем наши изделия во все оттенки каталога RAL, а это 213 цветов, включая металлизированные и флюоресцентные.
