Самостоятельное изготовление водосточной системы

Изготовление водостоков для крыши своими руками

Для работы понадобится:

сталь листовая оцинкованная (кровельное оцинкованное железо).
Лист оцинковки толщиной 0,5-0,7 мм.

Совет. Слой цинка согласно нормативу, должен быть не меньше
270 гр./м.кв. (На рынке встречаются листы с покрытием 60 275 гр./ м.кв). Такой
металл прослужит долго.

ножницы по металлу;

молоток (деревянный и обычный)

плоскогубцы.

Как сделать водосток для крыши своими руками

Для изготовления водосточной трубы нужно сделать выкройку на
листе металла (как альтернатива – из жести, листовой стали).

Совет. Размеры лучше наносить маркером. Если их чертить
чем-нибудь острым, например, шилом, то можно повредить защитный слой цинка. В
этом месте меньше чем через год образуется ржавчина.

Для закрашивания царапин на окрашенной оцинковке
используется только специальная акриловая краска (например, Цикроль, Тиккурила,
Текнос). Обычная краска просто «не удержится» на поверхности.

Ширина заготовки должна превышать диаметр трубы на 1,5 см.
Эта разница уйдет на соединение.

На заготовке начертить прямую линию фальца. При этом учесть,
что с одной стороны, она составит 0,5 см, с другой 1 см.

Завернуть металл (загнуть) с помощью плоскогубцев. Меньшую
сторону просто под углом. Большую сторону в форме буквы «Г».

Выровнять металл под прямым углом (выстучать молотком) 90
градусов.

Соединить стороны заготовки.

Завернуть более высокую кромку.

Соединить края заготовки. При этом меньшая сторона должна
зайти в большую.

Уплотнить кромки плоскогубцами.

Этот процесс называется ручная вальцовка листового металла
(гибка листа железа). Способы (виды) вальцовки на фото.

С одной стороны, трубу нужно подбить молотком (подмять,
подогнуть), чтобы в нее можно было завести вторую трубу.

Как сделать желоб для водостока своими руками

Изготовление металлического водосточного жёлоба выполняется
на специальном оборудовании (гибочный станок для листового металла).

В домашних условиях можно сделать своими руками, для этого
подойдет способ, описанный ниже.

Вырезать заготовку из дерева или трубы. Положить на нее
заготовку из листа металла и с помощью киянки придать ей нужную форму.

Совет. Предварительно нужно сделать завальцовку заготовки
желоба, это придаст ей жесткость.

Более простой способ – раскроить металлическую трубу
пополам.

Остальные элементы водостоков изготавливаются по такому же
принципу.

Нюанс. Для изготовления крепежей тонкая оцинковка не
подходит. Нужно брать стальную заготовку.

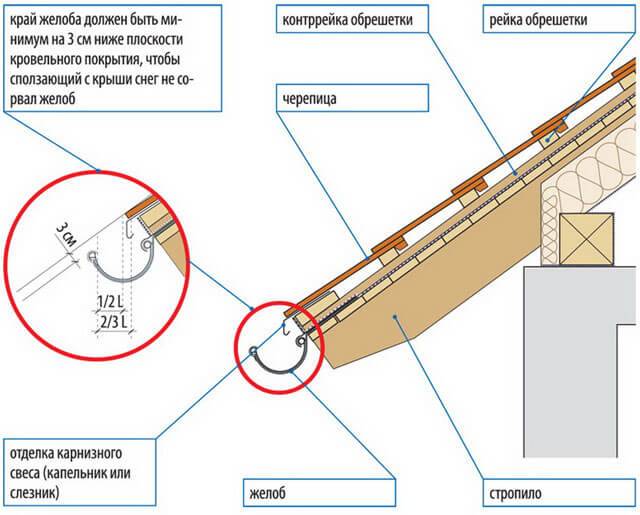

Расположение кронштейнов, карнизной планки и самого водосточного желоба

На представленной схеме хорошо видно, как закрепляются кронштейны и закрываются карнизной планкой. В этом случае она является своеобразным щитом для софита, защищающим его от прямого попадания влаги.

В других случаях карнизная планка выполняется из доски, и если кронштейны не закреплены перед укладкой кровли, то они крепятся на нее.

Иногда крепления для желобов закрепляются на нижней части ската прямо на кровлю, но это не совсем правильный вариант.

Куда бы ни закреплялись кронштейны для желобов, их расположение необходимо рассчитывать таким образом, чтобы вода, текущая с крыши большим потоком, попадала именно в этот канал, а не проливалась дальше него.

Этот параметр зависит от того насколько выступает край кровли. Если он выходит на достаточно большое расстояние, иногда есть смысл применить вариант крепления, устанавливаемого на саму кровлю.

Видео: пример расчета и монтажа водосточной системы дома

https://www.youtube.com/watch?v=gDVMlXtxx3w

Итак, приобретя или изготовив подходящую систему водостока, можно приступать к ее монтажу.

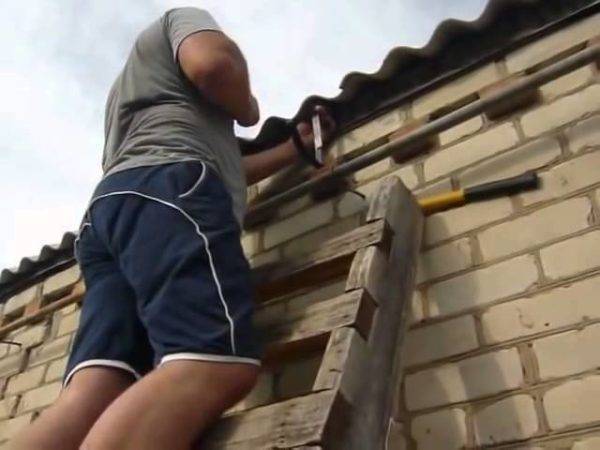

1. Первым шагом идет процесс установки кронштейнов-держателей сточного желоба.

Их фиксируют на расстоянии в 550 — 600 мм друг от друга, с небольшим уклоном в сторону слива. Кронштейны должны быть закреплены таким образом, чтобы свес кровли находил на желоб на 1/3 размера полукруга, а 2/3 желоба будут «ловить» воду с крыши.

Как собрать и монтировать водосток на крыше

После того, как все детали готовы, можно переходить непосредственно к сборке водосточной конструкции. При рассмотрении вопроса о том, как правильно сделать водосток с крыши, следует учесть, что установочные работы имеют определённые нюансы в зависимости от выбора тех или иных крепёжных деталей, а также от того, на каком этапе монтажа кровли производится сборка водостока.

Наиболее практичным вариантом можно считать установку на крайнюю перекладину, либо на стропильную систему скатных крыш, предшествующую креплению самой кровли. Кронштейны в этом случае после фиксации закрываются карнизной планкой, выполняющей функцию заслона от прямого попадания осадков.

Существуют и другие технические решения по поводу того, как крепить водосточную систему. Например, кронштейны могут крепиться на карнизную планку, которая в этом случае изготавливается из досок.

В различных ситуациях вопрос о том, как правильно крепить водосток, может иметь различные решения, однако в любом случае следует уделять пристальное внимание тому, чтобы стекающие с крыши водные массы попадали именно в канал желоба, не проливаясь мимо него.

Сам процесс установки водосточной конструкции состоит из следующих этапов:

1. Монтаж кронштейнов для крепления желоба. Они устанавливаются с промежутками в 55-60 сантиметров. Для обеспечения нормального оттока дождевых вод кронштейнам и самому желобу придаётся некоторый уклон. В том случае, если фиксация кронштейнов производится на деревянную карнизную планку, вначале монтируют наиболее высокий кронштейн для соответствующего края желоба, затем последний, наиболее низко расположенный кронштейн, а затем между ними натягивается верёвка, по которой определяют расположение прочих кронштейнов. Уклон рассчитывается примерно в 4-5 миллиметров на каждый метр длины водосточной конструкции.
2. Производится укладка желоба, на поднятый край которого ставится заглушка.
3. Если в середине и в конце желоба планируется установка воронок, тогда вначале для них проделываются отверстия, а затем в этих местах фиксируются и сами воронки. Две воронки рекомендуется устанавливать в том случае, когда протяжённость стороны дома превышает 12 метров. В противном случае можно обойтись и одной воронкой – на концевом нижнем участке водостока.
4. Крепление желобов посредством надевания краевых пазов на соответствующие загибы кронштейнов. Укладка желобов производится внахлёст, с последующей фиксацией самонарезающими шурупами. Здесь стоит сказать несколько слов и о том, как монтировать водосточную систему, приобретённую в готовом виде. В этом случае, на данном этапе также производится скрепление отдельных её частей друг с другом согласно приложенной инструкции.
5. Монтаж сточных труб и отводящих колен к воронкам, с креплением между собой и к стенам посредством хомутов.

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

1. Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
2. Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
3. Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
4. Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
5. При расчетах учесть нормы технической документации, СНиП.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Какой металл предпочтительнее?

Выбор материала для металлической водосточной системы относительно невелик: оцинкованная сталь, медь, сплав цинка с титаном. Первый материал экономичный и самый популярный из всей группы, но, с точки зрения долговечности эксплуатации, подходит далеко не в любом ассортименте.

К примеру, толщина покрытия цинком металлического листа 2 класса составляет 5-10 мкм. Этой защиты хватит не более чем на 10 лет эксплуатации.

Совсем иное дело оцинкованная сталь с полимерным напылением. Этот материал по свойствам долговечности не уступает красной меди. Но изготовить самостоятельно детали из таких листов без повреждения полимерного слоя проблематично.

Опять же остается только покупать готовую продукцию или выбрать в качестве материала медный лист. А металлические водостоки из меди, а тем более цинко-титановые, требуют солидных капитальных вложений.

Что входит в состав

Монтаж металлического водостока на крышу своими руками трудно будет выполнить, если не знать все элементы, которые входят в систему. Только разобравшись в этом вопросе можно понять, как работает вся конструкция, а значит, и определиться с ее сборкой. В состав металлической или любой другой водосточной системы входят следующие основные компоненты:

1. Желоб. Этот элемент представляет собой канал, который и будет собирать воду, стекающую с кровли. Желоб имеет полукруглую или угловатую незамкнутую форму, которая подбирается в соответствии с дизайном крыши. Сечение должно быть рассчитано так, чтобы справиться с нагрузками.
2. Водосточные трубы. По ним дождевая или талая вода стекает с крыши вниз. Их сечение также следует предварительно рассчитать.
3. Воронки, заглушки, элементы крепления и так далее. Таких дополнительных элементов может быть много. Например, желательно использовать специальные решетки, которые будут предотвращать попадание мусора в металлический водосток. Это особенно актуально, если дом расположен в непосредственной близости от деревьев. Именно опавшие листья, попадающие с крыши в водосток, являются «главными» по возникновению заторов.

Вся система работает следующим образом. Вода по скатам кровли попадает в желоба. Далее, через воронки она попадает в водосточные трубы, по которым попадает в водоотливы или в емкость для сбора влаги. Все элементы крепятся к крыше или к стенам с помощью кронштейнов или других приспособлений. Заглушки устанавливаются на торцах желобов.

Монтаж водостоков для крыши: этап монтажа

Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

Далее устанавливают крепления для желобов.

По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

Водосточная система своими руками продолжается установкой желобов.

Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

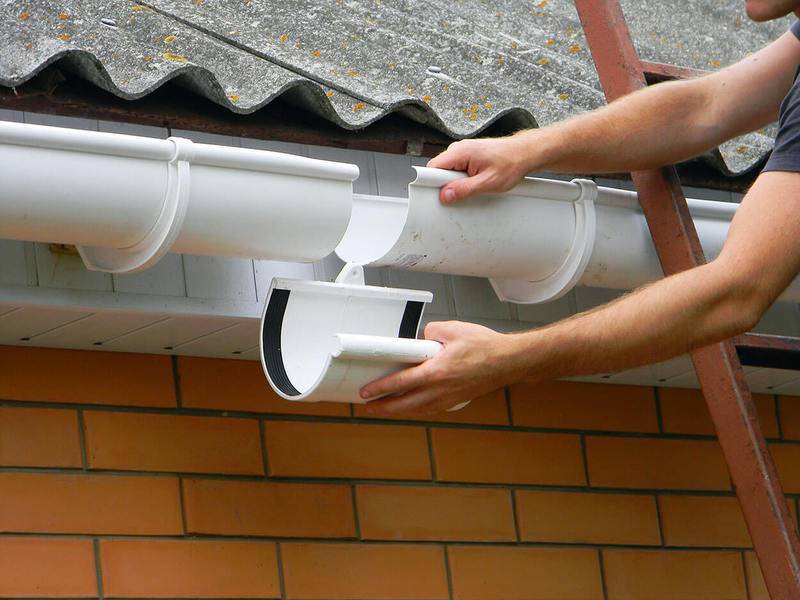

Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.

Далее аналогично воронке по меткам монтируются угловые элементы желоба.

С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.

Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

Затем к нижней трубе приклеивают отвод.

Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.

На этом монтаж пластиковых водостоков завершается.

Обогрев водостока зимой

Обогрев водостока зимой нужен для предотвращения замерзания воды в трубах и желобах, что может способствовать повреждению водосточной системы — такая конструкция может не выдержать веса ледяных образований. К тому же обогрев водостока устраняет образование ледяных пробок, сосулек в начале желобов водостока. Как правило, такая система обогрева включает в себя наличие кабеля для обогрева и блок управления.

Вид монтажных работ кабеля и его мощность зависят от следующих факторов:

• вида кровли. Кровля бывает с холодной или тёплой поверхностью. Последняя говорит о потерях тепла из дома и слабой теплоизоляции;
• типа водостока. Могут быть современные из металла или пластика, старые из металла. Так, старые водостоки из толстой оцинкованной стали нуждаются в более мощной системе обогрева водостока, а вот для современных водосточных систем из пластика можно подобрать кабель меньшей мощности.

В продаже имеются два основных вида греющих кабелей для водостоков:

1. Резистивный кабель. Он состоит из обычного кабеля и изоляции. Такой кабель имеет постоянную температуру нагрева и мощность. Основным достоинством является его сравнительно небольшая цена.
2. Саморегулирующийся кабель. Он состоит из саморегулирующегося элемента, который реагирует на колебания температуры воздуха на улице, изоляции, оплётки и наружной оболочки. Такой кабель в сильный мороз работает с максимальной отдачей, а при потеплении мощность обогрева снижается — это позволяет сэкономить электроэнергию. Греющий кабель устанавливается так, чтобы обогревать внутри весь водосток. На крыше он должен быть расположен по самому краю, так как небольшого отступа достаточно для возникновения сосулек и обледенения.

Хорошо себя зарекомендовали системы, которые содержат терморегуляторы и температурные датчики. Благодаря настройкам они отключают обогрев при сильных морозах и поддерживают гибкий температурный режим, который зависит от внешней среды. Для организации правильного обогрева кабель пускают от горизонтального жёлоба до выхода из трубы водостока. Если водостоков несколько, то всю систему разбивают на отдельные участки.

Важно! Профессионалы рекомендуют для оптимального соотношения цены и качества устанавливать комбинированную систему обогрева водостоков и кровли. Так, в кровельной части применяют резистивные кабели, а обогрев самих водостоков и желобов осуществляют при помощи саморегулирующегося кабеля

Видео: обогрев водостоков

Видео: обогрев водостоков

Когда начинать монтаж системы

Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко

Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются

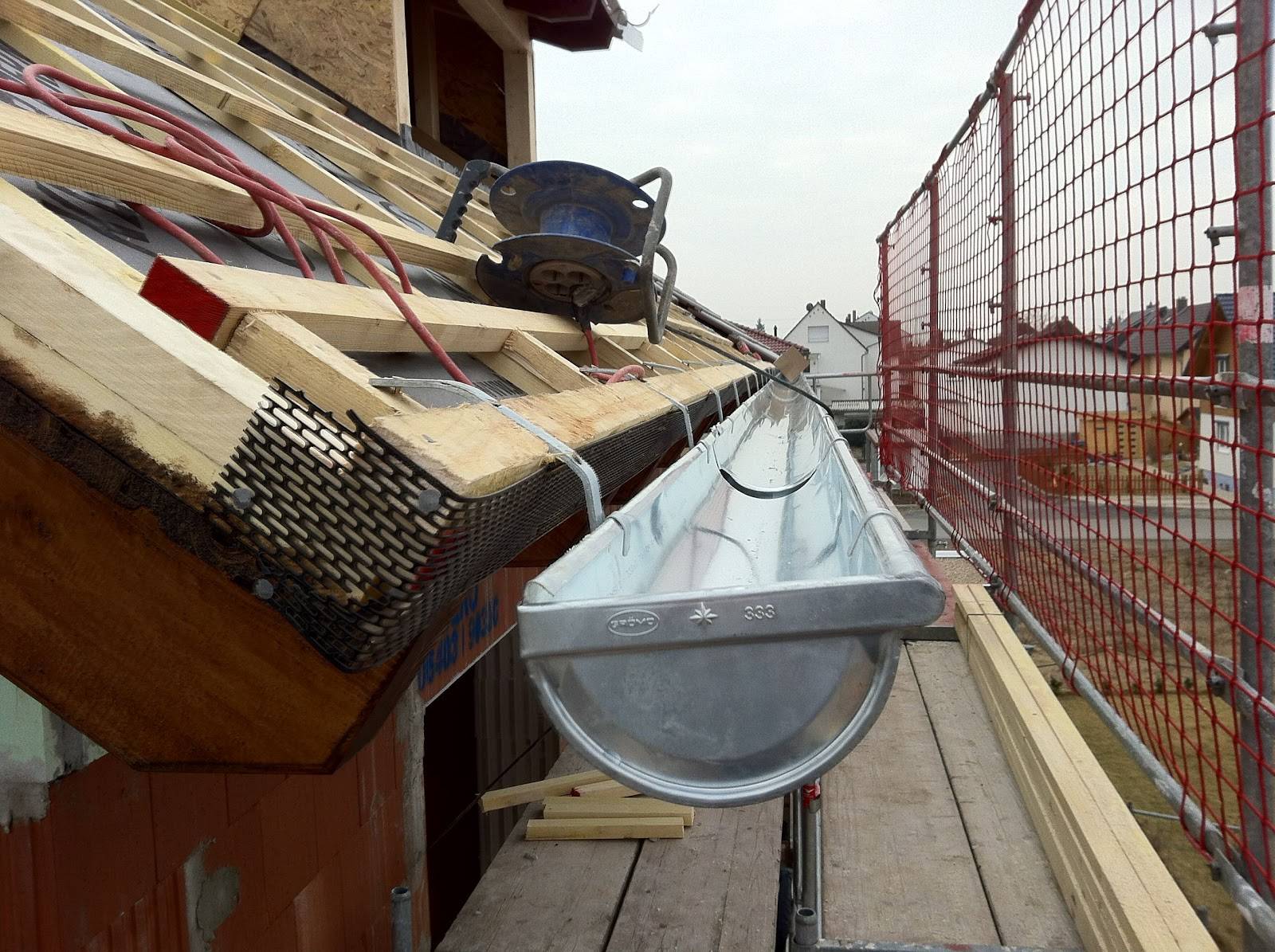

Как установить водосток, если крыша уже покрыта

Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.

Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.

В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.

Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.

Монтаж водосточной системы

Установку водостока следует проводить одновременно с покрытием крыши кровельным материалом. Для того, чтобы система слажено работала, необходимо придерживаться общих правил, как правильно крепить водосточный желоб:

1. Монтаж рекомендуется начинать с места установки водоприемника.
2. Край свеса кровли должен быть на середине желоба.
3. Шаг крепления кронштейнов: для пластиковых – 40 см, для металлических-100 см.
4. Уклон стока воды составляет 2-3 мм на погонный метр желоба.
5. Воронки для слива воды должны быть установлены каждые 10 метров по периметру здания.
6. Горизонтальные трубы крепятся сверху вниз.
7. Держатели для труб располагаются на расстоянии друг от друга максимум – 1,5 метра.
8. Между трубой и стеной должен быть зазор не менее 8 миллиметров.
9. Монтаж водостока необходимо проводить при плюсовой температуре.
10. Чтобы система не обвалилась, следует применять надежные оригинальные крепления.

Инструменты, необходимые для работы

Для установки водостока понадобятся следующие инструменты:

• дрель или перфоратор;
• молоток или киянка;
• гаечный ключ или шуруповерт;
• маркер или карандаш.

Монтаж горизонтальных элементов

Установка водосточного желоба состоит из следующих этапов:

1. Следует выбрать и рассчитать количество кронштейнов, ориентируясь на материал и длину конструкции.
2. Сделать разметку лобовой доски, на которую будет крепиться держатель, учитывая рекомендованный производителем шаг.
3. Рассчитать уклон. Например, на длину желоба 10 погонных метров рекомендуют уклон 2-3 миллиметра. Для этого кронштейн со стороны воронки должен располагаться ниже на 2-3 см противоположного.
4. Закрепить держатели в соответствии с разметкой.
5. Соединить желоба выбранным способом (на уплотнителях, клеем или герметиком).
6. В установленные кронштейны уложить желоб в чуть согнутом состоянии.
7. Завести дальнюю сторону желоба в пазы крюков и закрыть заглушкой, а свободную чуть свесить для последующего монтажа.

Как выдержать уклон водостока

Определить необходимый уклон желоба необходимо в начале монтажа конструкции, когда будут монтироваться кронштейны. Учитывается уклон при выборе мест крепления кронштейнов. Для желобов в зависимости от материала изготовления соответствует определенный шаг или расстояние, на котором друг от друга будут крепиться кронштейны. На практике, чтобы уклон остался неизменным следует каждый держатель крепить ниже предыдущего на 3-4 миллиметра. Именно этим методом пользуются специалисты.

Монтаж водосточных труб

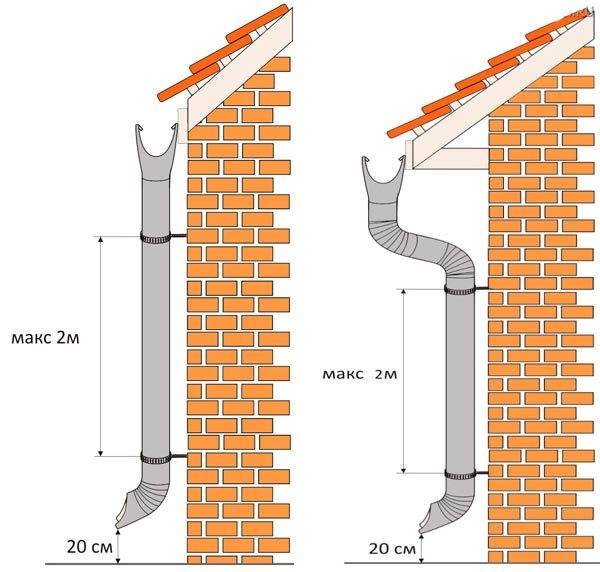

Крепление водостока к стене дома осуществляется с помощью хомутов. Хомуты изготавливают из пластика и металла. К стене хомуты крепятся с помощью одного длинного самореза. Метиз выбирается в зависимости от того, к какому материалу стены будет осуществляться крепление (к бетону, кирпичу, к сэндвич панелям). Несколько советов для успешного монтажа водосточных труб:

1. В начале монтажа следует собрать промежуточные переходы между горизонтальным и вертикальным участками водостока.
2. Соединить патрубок воронки с верхним коленом.
3. Высчитать полную длину соединительного участка.
4. Раскроить и зачистить края трубы.
5. Собрать переходную часть.
6. Хомутами, одетыми на трубу следует произвести метки для крепления к стене, при длине трубы более 2 метров следует произвести промежуточное крепление.
7. Расстояние между верхней частью трубы и креплением желоба не должно превышать 150 миллиметров.
8. Затянуть хомуты следует не очень плотно, трубы должны слегка двигаться.
9. Установить слив на нижнюю трубу.

Заключение

По подсчетам специалистов без качественного водостока каменные стены прослужат меньше на 10 лет, а деревянные – на 20 лет, отмостки и фундамент здания в 2 раза быстрее срока выйдут из строя.

Не стоит экономить, покупая водосточную систему неизвестного производителя. Не стоит собирать систему своими руками, не изучив подробно инструкцию. Качественный, брендовый, профессионально установленный водосток способен продлить жизнь вашему дому на 30 лет.

Зачем нужен водосток

Наружный водосток — это комплекс открытых желобов, собирающий с крыши влагу и направляющий её в вертикальные отводные трубы. Места, где заканчивается конструкция, оснащаются ёмкостями для сбора воды или ливневой канализацией.

Водосток защищает дом от разрушительного воздействия влаги

Функции водостока

Водосток выполняет такие функции:

1. Защитная. Заключается в отведении сточных вод от стен и цоколя дома.
2. Декоративная. Красивый самодельный водосток станет украшением жилища или беседки.
3. Кумулятивная. С помощью такой системы ливневыми водами можно заполнять специальный резервуар для полива.

Промышленные водостоки производят из специального пластика или оцинкованной стали и стоимость их достаточно высока. А если приплюсовать заглушки, воронки, уголки и колена, то цена увеличится вдвое. У готовых деталей есть своё преимущество — их легко собрать, как конструктор. Чтобы сэкономить, умельцы нашли альтернативу и стали самостоятельно изготавливать системы водоотлива из подручных средств, например, из пластиковых канализационных труб. Поэтому если дом или дача уже есть, а водостока там нет, то можно рискнуть изготовить его собственноручно.

Самодельный водосток может прослужить долгие годы

Если подойти к делу с умом и правильно подобрать материал, то самодельный водосток вполне можно будет использовать как основной.

Виды водостоков

Водосток бывает таких видов:

1. Наружный или внешний. Такой тип подойдёт для самостоятельного монтажа.
2. Внутренний, который предусматривают ещё в проекте. Чаще всего этот вид устанавливается на плоских крышах, для него подойдут трубы из любого материала.

Материалы для самодельных водостоков

Ранее для сборки систем отлива использовался только металл. Чаще — оцинкованная или покрытая полимерами сталь, реже — медь или алюминий. Теперь ассортимент подходящих материалов значительно увеличился:

1. Водостоки из оцинкованной стали. Они долговечны, надёжны, устойчивы к нагрузкам и скачкам температур. Их минусом является шумность и подверженность к коррозии.

2. Системы отлива из ПВХ. Отличаются малым весом и низкой шумностью, легки в сборке и хорошо противостоят перепадам температур.

3. Водоотводные системы из канализационных труб. Благодаря удобному монтажу и большому разнообразию переходников такие трубы стали отличной заменой промышленным водостокам из ПВХ.

4. Трубы и желоба из керамики. Для них понадобится специальная глина и навык гончарства.

5. Отливы из пластиковых бутылок. Быстро монтируются, но годятся в качестве временной альтернативы.

6. Деревянные водостоки. Изготавливаются вручную, служат долго только в случае специальной обработки.

7. Водоотливы из меди. Пригодны для длительной эксплуатации, но со временем покрываются патиной.
