Правила установки кронштейнов под желоба водостока

Начнем этот раздел с того, что желобчатая система водостока является самотечной. Поэтому ее монтируют под небольшим углом в пределах 3-7°. Это значит, что один конец желоба должен быть выше второго на 3-7 мм на один метр длины горизонтальной части водостока.

Поэтому в первую очередь определяется место крепления двух крайних кронштейнов, формирующих этот самый угол наклона. Суть в том, что один из крайних элементов, он же самый высоко установленный, имеет определенное точное место установки. Его устанавливают у края ската на расстоянии от угла в 30 см так, чтобы конец его крюка располагался ниже кровельного покрытия примерно в пределах 3-4 см, как показано на фото ниже.

Как правильно монтировать верхний крайний кронштейнИсточник krovlyakryshi.ru

Теперь несколько слов о втором крайнем кронштейне. Он должен располагаться у воронки, которая соединяет желобчатую часть водостока с трубной, на расстоянии 30 см. Так вот эта воронка может располагаться у противоположного края карниза крыши, а может – посередине, потому что расстояние межу воронками не должно превышать 12 м. И если длина карниза дома большая, то придется на этой стене устанавливать два или три трубных стояка.

Но суть проводимой операции состоит не в этом, а в правильном формировании угла наклона. К примеру, расстояние между крайними кронштейнами равно 10 м. Значит, на каждый метр надо опустить вниз 3-7 мм, на 10 м получается 3-7 см. То есть второй кронштейн, у которого место установки уже определено, надо сместить вниз место крепление на размер – 3-7 см. Здесь же его и закрепить саморезами.

После чего между двумя крепежными изделиями натягивается прочная нить, которая и сформирует угол наклона желобчатой части. Остается только по этой нити установить и прикрепить промежуточные кронштейны через каждые 50-60 см или расстояние, рекомендуемое производителем водосточной системы.

Видео описание

В видео пошагово показано, как надо правильно монтировать водосточную систему с установкой кронштейнов:

Способ установки кронштейнов с длинным хвостовиком практически такой же. Но есть в этом монтажном процессе и свои нюансы. Все дело в том, что в некоторых случаях именно длина отгиба хвостовика выполняет функции снижения крюка

Поэтому очень важно правильно провести именно отгиб монтажной планки на требуемый размер. Чуть больше оставили планки под монтаж, подняли крюк, или, наоборот, увеличили длину отгиба, опустили крюк ниже необходимого параметра

Видео описание

В видео показано, как надо правильно устанавливать кронштейны с длинным хвостовиком:

В этом плане оптимальный вариант – универсальные крепежи. Их можно устанавливать и крепить на одном уровне, а затем с помощью подвижного крюка провести выравнивание по натянутой нити.

Заключение по теме

Разнообразие кронштейнов, используемых для крепления желобов водосточной системы, дает возможность провести монтаж последней при любых условиях формирования крыши. Конечно, оптимально, если она еще не покрыта кровельным материалом. Но нет проблем, если покрытие уже установлено. То есть, подобрав определенного типа кронштейн, можно гарантировать высокое качество крепежа водостока. Но, как показывает практика, оптимальный вариант – универсальная модель, что подтверждают приложенные к статье фотографии и видеоролики.

7 Кронштейны крепят к лобовой доске или к первому ряду обрешетки по стропилам. Какой вариант лучше?

Варианты крепления кронштейнов могут быть разные. Выбор того или иного способа зависит от конструкции карнизного свеса. В том случае, если имеется лобовая доска, удобнее производить установку непосредственно на лобовую доску после окончания монтажа кровли. Если лобовой доски нет, то монтируются специальные удлиненные кронштейны, либо применяются удлинители кронштейнов.

Крепление кронштейна к стропильной ноге с помощью бокового удлинителя (такой способ используется в случае готовой кровли)Крепление кронштейна к стропильной ноге с помощью прямого удлинителя (этот вариант применяют на этапе монтажа кровли)

8 Когда лучше монтировать водосточную систему?

Окончательный монтаж водосточной системы производится после завершения монтажа всех элементов кровли и фасада. Однако у многих водосточных систем имеется несколько способов установки кронштейнов для водосточных желобов (на лобовую доску, на стропила, на обрешетку). В зависимости от типа, кронштейны могут устанавливаться до либо после монтажа кровли.

9 Можно ли водосточную систему смонтировать самому?

Монтаж водосточной системы не требует специальных навыков, поэтому ее достаточно просто установить самому, пользуясь подробной инструкцией производителя.

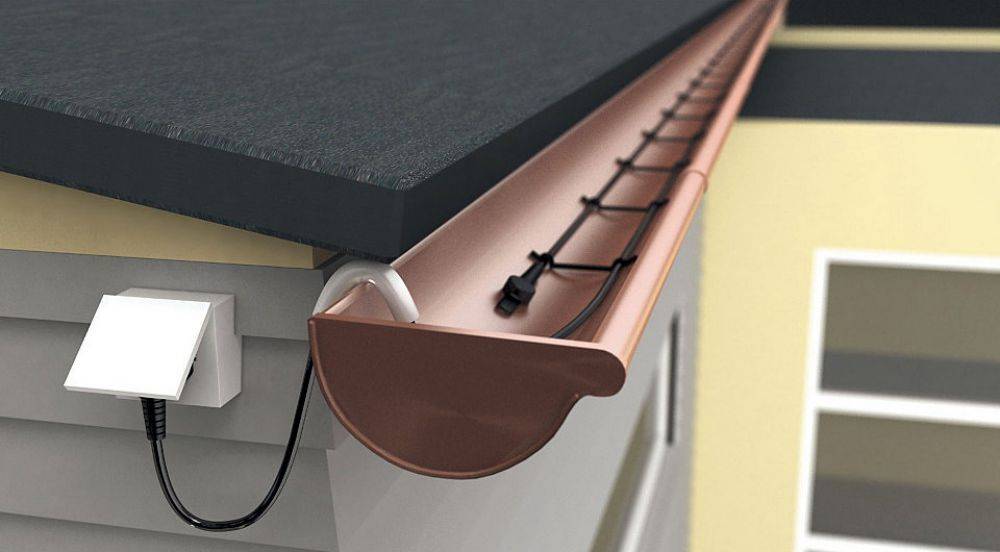

10 Можно ли в пластиковые желоба укладывать системы снеготаяния?

Можно

При выборе системы снеготаяния нужно обратить внимание на максимальную температуру применения водосточной системы и, исходя из этого, подобрать греющий кабель

11 Как и чем почистить водостоки и как предотвратить их засорение?

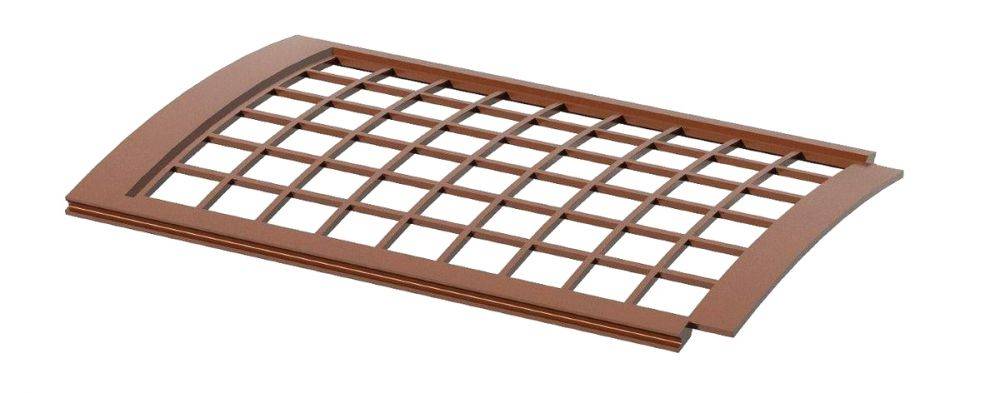

Решетка для водосточного желоба предотвращает его засорение

Предотвратить загрязнение водостоков можно путем применения специальных защитных решеток для желобов. Способ очистки водосточной системы зависит от степени ее засорения. В некоторых случаях необходимо демонтировать некоторые элементы водосточной системы, чтобы качественно произвести очистку

Обратите внимание, что очищать водостоки следует как минимум два раза в год — поздней осенью и ранней весной, чтобы подготовить систему к первым дождям. Особенно это касается домов, стоящих в лесу

Полезно провести профилактический осмотр на предмет протечек, обычно они возникают в местах соединений и примыканий.

12 Чем отличаются дорогие и дешевые водосточные системы?

Отличия, в первую очередь, в качестве изготовления изделий. У дешевых водосточных систем может быть неправильная геометрия элементов, несоответствие цвета элементов. Также нужно обращать на сроки гарантии. Кроме этого, отличия могут быть в уплотнителях — у дешевых систем они либо не предусмотрены в принципе, либо низкого качества, что повлияет на срок их службы, а также на удобство монтажа.

Разновидности водосточных систем

В магазинах существует большое количество видов водосточных установок, которые отличаются между собой по параметрам, сырью, из которого созданы, и компанией-производителем. Какой именно выбрать вариант, зависит от потребностей клиента и финансовых возможностей.

Если у вас достаточное количество средств, тогда однозначно стоит остановить свой выбор на изделиях из металла в полимерной пленке. Это самый надежный и долговечный вариант, но цена высока – от 600 рублей за метр квадратный. Но просуществовать он сможет минимум 15 лет. При изготовлении применяют качественную сталь, которую с двух сторон покрывают полимером. Благодаря этому водосточную систему можно применять при агрессивных погодных условиях. Подобрать изделие возможно в любом оттенке, который подойдет к зданию. К достоинствам такого изделия можно отнести:

• прочность;
• долговечность;
• стойкость к образованию коррозии.

Схема распределения водосточных каналов и стоков на домеИсточник strojbum.ru

Кроме этого, есть и другие варианты: из оцинкованного металла, пластика. Эти два вида гораздо дешевле предыдущего, их стоимость варьируется от 350 рублей до 600 за кв. м. С ними очень легко работать, и они также отличаются долговечностью, но конкурировать с изделием из металла в полимере они не способны.

Сточные профили для водосточной системыИсточник ms.decorexpro.com

Монтажные работы — как правильно крепить

Перед тем, как устанавливать водостоки на крышу, следует запастись следующими инструментами:

• Молотком.
• Маркировочным шнуром.
• Универсальной отверткой.
• Рулеткой.
• Трубными клещами.
• Крюкогибом.
• Ножовкой по металлу.

Применять для порезки водосточных элементов болгарку категорически запрещается. Из-за нагревания происходит разрушение полимерного защитного покрытия, что впоследствии сказывается на сроке эксплуатации изделий.

Как правильно установить водосточную систему:

1. Вначале нужно определить, где будут располагаться кронштейны. Оптимальная дистанция между ними – 40-50 см.
2. Кронштейны маркируются отметками. С их помощью определяется степень наклона желоба, который может составлять до 5 мм/1 м.

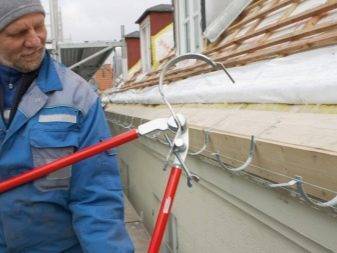

3. Готовые отметки служат ориентиром для загибки кронштейнов, что проще всего реализовать крюкогибом. Вначале проводится установка крайних держателей, а по натянутому между ними шнуру – и всех остальных.
4. Когда желоб нужной длины собран, следует удержаться от скрепления его отдельных частей: это делается при установке. Под воронки выпиливают отверстия в виде буквы V в 10-ти см от края.
5. Установка выпускной воронки осуществляется путем подведения ее края под загнутый желоб, с последующим прижатием. В конце также проводится загибание фланцевых лепестков воронки.
6. Завершающая стадия процедуры, как правильно установить желоба под крышей, реализуется путем поочередной укладки отдельных его участков поверх уже готовых держателей, с последующим закреплением. Затем проводится крепление на обрешетку карнизной планки с таким расчетом, чтобы достичь погружения ее нижнего края внутрь желоба. Кровельная гидроизоляция должна при этом сверху карнизной планки. Это даст возможность конденсату с подкровельного пространства поступать в водостоки.
7. Соединяют желоба нахлестом 20-30 см, дополнительно уплотняя стыки резиновыми прокладками.
8. Чтобы защитить водослив от мусора, применяют защитную сетку. С ее помощью оформляется выпускная воронка желоба.
9. Ограничители перелива нужны на тех участках желоба, которые примыкают к фрагментам крыши.
10. Соединительными трубами скрепляются два колена. Их длина высчитывается по месту установки.
11. Перед креплением водосточных труб стены здания предварительно оснащаются хомутами в нижней, центральной и верхней части. Дополнительные держатели требуются на местах стыковки труб. Сливное колено и отмостку должно разделять порядка 50 см.

Особенности металлических водостоков

Металлические водостоки использовались для отвода воды как в прошлом, так и в современном мире. При этом, если раньше была распространена металлическая водосточная система из цинка или чугуна, то сегодня эти сплавы не пользуется популярностью, так как изделия из них очень быстро приходили в негодность, ведь без специального покрытия такие металлы довольно быстро ржавели. Сейчас пользователи могут приобрести следующие разновидности металлических водостоков:

• стальные;
• алюминиевые;
• титан-цинковые;
• медные.

Каждая разновидность отличается своими особыми характеристиками, поэтому в зависимости от конкретного материала может отличаться срок службы изделия и цена на продукцию.

Стальной водосток

Наиболее доступный вариант металлического водостока – это система из оцинкованной холоднокатаной стали. Толщина металла составляет 0,5-0,7 мм, но этого вполне достаточно, чтобы обеспечить высокую прочность водостоку и долговечность. Чтобы продлить эксплуатационный срок, а также придать конструкции более декоративный вид, стальные элементы снаружи и внутри покрываются одним из полимеров, в частности, это может быть:

• пластизол;
• пурал;
• полиэстер.

В зависимости от конкретного варианта покрытия, могут изменяться такие характеристики, как морозоустойчивость, стойкость к УФ-излучению, цветостойкость и так далее. Однако, в целом этот вариант отличается хорошими эксплуатационными характеристиками, большим цветовым разнообразием, доступной стоимостью и длительным сроком службы.

Медный водосток

Медь – это экологически безопасный материал, с которым легко работать, так как он достаточно гибкий и пластичный, но при этом прочный. Изделия не деформируются под воздействием холода или жары, а также на их поверхности не остается царапин и других механических повреждений. Благодаря таким качествам, водосточным системам можно придать различные формы, в том числе и нестандартные. Для производства элементов водоотвода применяется медный лист толщиной 0,55-0,9 мм. Система из меди отличается наиболее высоким показателем долговечности. Это надежные и прочные изделия, устойчивые к агрессивным условиям среды. Однако, главный их недостаток в том, что они довольно дорогие и массивные. Разумеется, если финансовый вопрос не проблема, то такой водосток действительно сможет сохранять целостность строения многие десятилетия и при этом станет украшением экстерьера.

Водосток из титан-цинка

Этот сплав отличается высокой стойкостью к коррозии, долговечностью и прочностью. Однако, стоимость его сравнима с ценой на медные изделия. В состав сплава входит медь и алюминий, то есть материалы, отличаемые пластичностью, а за повышение коррозийной стойкости отвечает титан. Толщина используемого металла составляет 0,65-0,8 мм.

Алюминиевый водоотвод

Системы из алюминия считаются самыми легкими из всех видов металлических водостоков. Благодаря малому весу материала, появляется возможность увеличить толщину элементов. То есть, стенки водостоков имеют толщину 1-1,6 мм, что делает изделие максимально прочным и надежным.

В целом металлический водосток отличается высокой долговечностью, прочностью, стойкостью к коррозии и механическим повреждениям, широким дизайнерским разнообразием, не боится воздействия солнца и холода, а уход за ним не отличается особыми проблемами. Однако, минусом может считаться высокая стоимость, большой вес и шумность, особенно в том случае, если система не имеет внутреннего покрытия из полимеров.

Видео по теме:

Внутренний водосток

Это обязательный элемент плоских кровель.

Водосточные трубы в этом случае располагаются внутри здания. В домах из железобетонных панелей они находятся на лестничных клетках снаружи, а в кирпичных спрятаны в штробы, которые закладываются в проект и делаются при сооружении стен. После монтажа водосточной системы они закладываются кирпичом или зашиваются гипсокартоном.

Слив такой системы чаще всего подсоединен непосредственно к водосборному колодцу, но встречаются случаи, когда он выходит на улицу с цоколя здания.

Особые требования предъявляются к водосборным воронкам. Роль желоба на плоских крышах выполняет разуклонка, хотя в домах с техническим этажом встречается и большой центральный желоб, в котором и находятся воронки. Они должны иметь герметичное соединение с водосточной трубой, а прижимной фланец — с гидроизоляцией кровли. На инверсионных кровлях применяются двухуровневые воронки, собирающие воду как с гидроизоляционного слоя, так и с балластного.

Водосточные трубы ранее делались из чугуна, теперь приобрел распространение пластик. Это обычные канализационные трубы, но именно они не подвергаются коррозии и могут служить практически вечно.

Иногда в систему внутреннего водостока встраивается сифон, создающий водяную пробку, аналогичный сифону бытовой канализации. Он создает вакуумный эффект, благодаря чему вода не скапливается у воронки, а всасывается внутрь.

Виды водосточной системы

Конкретный тип водостока выбирают в зависимости от множества факторов: этажность здания, тип крыши, количество осадков в регионе и т.д. Все существующие системы можно поделить на следующие типы:

• неорганизованный наружный водосток;
• организованный наружный водосток;
• организованный внутренний водосток.

Неорганизованный водосток

не требует использования труб, желобов, воронокПлюс только один – минимальные вложенияМинусов же гораздо больше:

вода попадает в фундамент, он может начать разрушаться

Чтобы снизить вероятность такого исхода, надо заранее позаботиться о дренаже под грунтом;

вода попадает в цокольную часть здания, что негативно влияет на постройку, потому не помешает регулярно обновлять гидроизоляцию цоколя;

стены здания также могут страдать от воздействия влаги, потому их очень важно хорошо гидроизолировать.. Неорганизованный водосток подходит для сараев и прочих хозпостроек, может быть использован в небольших дачных домиках с односкатной кровлей, и то при соблюдении ряда условий:

Неорганизованный водосток подходит для сараев и прочих хозпостроек, может быть использован в небольших дачных домиках с односкатной кровлей, и то при соблюдении ряда условий:

• козырек кровли должен быть не менее 60 см в длину, чтобы немного снизить влияние воды на стены, цоколь и фундамент;
• количество осадков – не более 300 мм/год, иначе серьезных разрушений не избежать;
• сторона здания, куда обращен скат, не подходит для обустройства балконов и пешеходных зон.

Организованный наружный водосток

системы труб и желобовОрганизованный водоотвод спасает и облицовку здания

Наружный водосток мы все видели. Он состоит из желобов и вспомогательных элементов, по которым вода стекает в ливневую канализацию или соединяется с дренажной системой, предназначенной для отвода грунтовых вод. Данный тип водоотвода отлично подходит для двухскатных, шатровых кровель, а также крыш ломаной конструкции.

Если зимы в регионе холодные, то, скорее всего, понадобится дополнительно использовать систему антиобледенения.

Организованный внутренний водосток

для зданий с плоской кровлейсистема труб, спрятанная под облицовкой

Обычно воронки устанавливают в заранее подготовленных при обустройстве кровли углублениях, чтобы обеспечить естественный сток воды, потому такую систему и называют самотечной.

Альтернативный вариант – сифонная система. В этом случае вода заполняет трубу от воронки до канализационного выхода, а при понижении уровня воды она буквально всасывается. За счет более высокой эффективности сифонной системы, можно использовать меньше воронок и трубы уменьшенного диаметра. Такой водоотвод лучше справляется с обильными осадками, самоочищается под напором стекающей воды, но и стоит дороже.

Типы кронштейнов

Этот крепёжный элемент на рынке представлен тремя разновидностями:

1. Длинные. Стандартные изделия, используемые, когда на кровлю не установлена обрешётка и не смонтирован кровельный настил.
2. Короткие. Используют для установки на стену дома или на лобовую доску. Есть вариант крепления к торцам стропильных ног, но этот вариант не самый удачный, потому что саморезы будут вкручиваться в пиломатериал по направлению продольно расположенных волокон древесины. Это ненадёжное крепление.
3. Универсальные. Разборная конструкция, которую можно использовать в любых ситуациях, связанных с установкой и креплением кронштейнов. Размер хвостовика последних можно изменять: увеличивать или уменьшать. Это основное достоинство данной разновидности.

Монтаж

Установка водостоков своими руками будет правильной, если неукоснительно соблюдать инструкцию. Монтировать будет удобнее, подробно рассмотрев конкретный пример. Согласно примеру, сделать водосток можно после укладки покрытия кровли.

Чтобы собрать наружную систему по такой схеме, потребуются длинные кронштейны для желобов. Крепить кронштейны нужно будет к нижней доске. В нашем примере материал покрытия крыши – черепица. Поэтому здесь достаточно приподнять уложенные в этом ряду элементы покрытия кровли.

Для эффективности работы водосточной системы кронштейны важно правильно подготовить. Крепеж нужно предварительно примерить. Учтите, что край желоба не должен выступать за линию ската кровли

В идеале между краем крюка и линией ската должно оставаться около 2х см. После примерки следует нанести разметку. Первый крюк в любом случае должен располагаться выше последнего

Учтите, что край желоба не должен выступать за линию ската кровли. В идеале между краем крюка и линией ската должно оставаться около 2х см. После примерки следует нанести разметку. Первый крюк в любом случае должен располагаться выше последнего.

Для примерки первый крюк нужно уложить к месту предстоящей установки. Непосредственно на скат устанавливается правило или обычная рейка. Отмерьте от загнутой части крюка к правилу около двух сантиметров. Отметьте точку сгиба. Условие СНиПа – желоб должен перекрывать край на треть. Найдите точку, отвечающую этому условию. Нанесите на ножку кронштейна метку.

Найдите уклон к водоприемнику. Погонный метр карниза – это около 3 мм уклона. В примере 12 метров водостока, значит 3*12=36. Такой должна быть разница между первым и последним крюками. Начертите линию сгиба. Для этого кронштейны в нужном количестве выложите в ряд и выведите на их ножках наклонную линию. Размеченные крюки пронумеруйте.

Чтобы уклон был соблюден, прикрепите сначала два крайних кронштейна. Натяните между ними контрольную леску. Крепление рядовых крюков производится согласно размеченному расстоянию. Основная работа проделана. Осталось установить желоба и воронку. Проведите еще один этап примерки, но уже к желобу, а точнее к той его части, к которой будет крепиться водосточный стояк.

Очертите отверстие маркером, а затем вырубите его в желобе. Для формирования отверстия подойдет ножовка. Инструментом делаются два встречных запила. Края запилов и пробуренного отверстия зачищаются наждачной бумагой. Далее нужно монтировать воронку на желоб и закрепить ее при помощи специальных защелок. Монтировать систему к плоской стене просто, достаточно закрепить ее на крюках и зафиксировать патрубки воронок клеем.

На крыше монтаж системы начинается с желобов с воронкой. Укрепляйте детали желоба с применением соединителей. Желательно, чтобы внутренняя сторона соединителей также была покрыта клеем. Если нужно, то последним этапом будет крепление заглушек. Они нужны для сбора воды со скатных крыш двумя водостоками.

Сборка вертикальных стояков начинается со сборки коленей. Если конструкция сооружения имеет широкий карниз, то этапов будет больше. Здесь снова нужно будет выполнить примерку. Она проводится после присоединения к патрубку воронки первого колена. Нижнее колено приложите к месту установки на стене. Линейкой измерьте расстояние между деталями.

Затем переходите к раскрою соединительного отрезка. Переход от водосборной системы к водосточной может располагаться под углом. Соединяйте детали муфтами с установленными хомутами. Затягивайте хомуты не слишком сильно. Слив к нижней трубе должен быть закреплен клеем.

Слив необязателен, если дождевые воды будут собираться в ливневую систему. Окончание трубы может находиться над водосборным лотком, на расстоянии нескольких сантиметров от поверхности. Чтобы желоба не засорялись мусором, их рекомендуется перекрывать решетками.

Нюансы установки водосточной системы на плоской крыше

На плоских крышах всё равно должен быть уклон хотя бы в 1-2°, это обязательное условие установки водосточных труб. Как правило, водосборный желоб в наружной конструкции устанавливают с тыльной стены, к которой идёт уклон.

Такие воронки можно ставить не только по центру кровли, но и у наружных стен, на расстоянии не больше 60 см. При необходимости можно устроить несколько приёмных воронок.

Как правильно установить внешние водостоки на плоской крыше

Водосточная система кровли, как любая другая строительная конструкция, нуждается в расчёте и проектировании. Именно с этого и стоит начать.

Расчёты для наружной водосточной системы

Есть общие правила системы водостока с крыш любого размера:

• для настенных или подвесных желобов угол ската кровли должен быть не меньше 15°;
• наклон продольного желоба делают не меньше 2°;
• высота бортов для желобов – не меньше 12 см;
• нельзя делать расстояния между сливными трубами больше 2 м;
• водосточные трубы рассчитывают, исходя из размеров крыши. На каждый квадратный метр кровли должно приходиться 1.5 см² сечения трубы.

Площадь кровли посчитать очень легко – это задача для пятиклассника.

Есть сложные формулы для расчёта водостоков, в которых задействованы данные по осадкам в регионе. Но можно значительно упростить задачу. Воспользуйтесь этим алгоритмом, определяющим минимальные параметры:

Площадь кровли	Min сечение труб, мм	Min сечение желобов, мм
Менее 50 м²	75	100
50-100 м²	90	120
100-200 м²	100	105

Основы монтажа наружного водостока для крыши своими руками: мастер-класс

Иллюстрация Описание действия

Для монтажа своими руками металлических водостоков для крыши подберите желоба и трубы соответствующего сечения. Кроме них вам потребуются соединительные муфты и углы, если таковые есть на вашей кровле. Чтобы подсоединить водосток к стене, нужно ещё подобрать колено к воронке.

Для крепления лучше использовать универсальные металлические кронштейны для водостока. Их можно согнуть под любым углом, соответствующим наклону вашей кровли.

На схеме наглядно показано, как должен располагаться желоб относительно свеса крыши.

Согните язычок кронштейна под углом, соответствующим вашему скату.

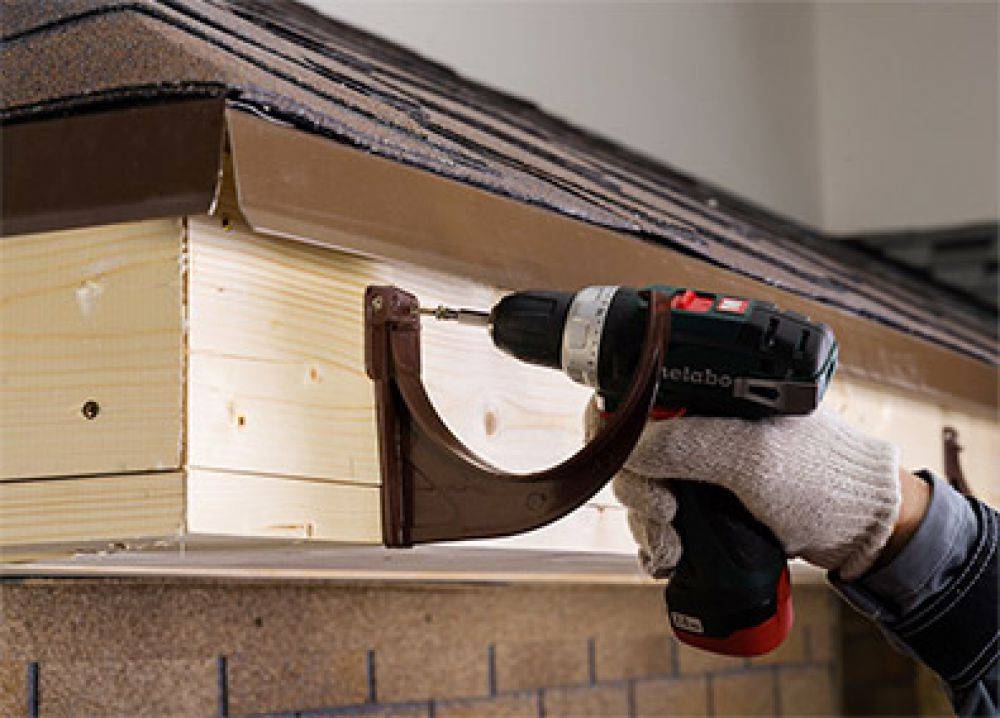

Закрепите кронштейн с помощью саморезов

Обратите внимание: систему водостока удобнее монтировать ещё до конца монтажа кровельного материала, чтобы он вам не мешал. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр

Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр.

Закрепите кронштейны по всему скату на расстоянии не более 60 см друг от друга.

В крайнем желобе разметьте и выпилите отверстие для приёмной воронки.

Если ваш желоб металлический, слегка отогните края вырезанного отверстия в наружную сторону.

Закрепите желоб на кронштейнах с помощью клемм или гибких язычков, установите воронку.

Установите заглушку в конце желоба.

Если вы устанавливаете внутренние или наружные углы, соединительные муфты, то обрезиненные части нужно обработать силиконом.

Зазор между желобами при соединении не должен быть больше 2 мм.

Установите колено водосточной трубы, которое направит водосток ближе к стене и закрепите на стене муфты для монтажа труб.

Установите сливные трубы и закройте муфты винтовыми замками или клеммами.

Установка внутренних водостоков на плоской крыше своими руками

Внутренний водосток – конструкция более сложная в монтаже, чем наружный. Она тоже требует тщательных расчётов и имеет нюансы в установке:

Ни в коем случае внутренние водостоки не прячут в толще стен. Для них обустраивают шахты или коробы

• если трубы располагаются внутри неотапливаемых помещений, то необходимо предусмотреть их обогрев с помощью кабеля;
• если в здании есть чердак, в нём обустраивают утеплённый трубопровод с уклоном;
• в стояках следует предусмотреть окошки для прочистки в случае засорения.

Расчёт внутреннего водостока

Для внутреннего водоотвода требуется по одной приёмной воронке на каждые 0.75 м² кровли. Сечение трубы стока – 1 см на те же 0.75 м². Специалисты не рекомендуют приближать стояки водоотвода к наружным стенам, чтобы избежать их промерзания.

Для крыши площадью 200 м² достаточно сливной трубы диаметром 100 мм.

Монтаж внутренней водосточной системы своими руками: видеокурс

Внутренний водосток можно изготовить самостоятельно, но, если вы не уверены в своих силах, лучше доверьте это профессионалам. Видеокурс о том, как установить внутренний водосток своими руками:

Наружный водосток

Он устраивается в зданиях, имеющих скатную кровлю. Состоит такой водосток из горизонтальных и вертикальных элементов. К его обязательным компонентам относят:

1. желоба или сливы;
2. воронки;
3. трубы.

На фальцевых кровлях, покрытых листами железа или меди, слив является встроенным и выполняется в виде треугольной разделки в нижней части ската. Вода, спускаясь к такому сливу, разделяется на два потока и идет к водосборным воронкам.

Если кровля выполнена из волнистого материала (шифер, черепица, металлочерепица, Ондулин и т. п. ), то к ее краю на специальные кронштейны крепится желоб, находящийся под небольшим углом к горизонту. Если кровля имеет ступенчатую конструкцию, один из торцов желоба может быть закрыт заглушкой. Заглушка применяется и на двускатных кровлях, когда желоб вдоль ската имеет выход только с одной стороны или этот выход встроен в систему. На частных домах, где площадь кровли невелика, желоб содержит в своей конструкции угловые элементы.

По желобам и сливам вода поступает в водосборные воронки. Они ставятся по углам дома, а если здание протяженное, то и чаще. Частота расположения воронок зависит от площади крыши и количества осадков в местности: чем их больше, тем больше должно быть и воронок. Иногда воронка не имеет соединения с горизонтальными элементами — это практикуется на высоких зданиях, где важна возможность замены вышедшего из строя элемента. Такая необходимость может возникать в зимний период, когда в ней замерзает вода, и воронка может сломаться.

https://youtube.com/watch?v=LzAw9Sp32yA

В частном домостроении воронка чаще всего присоединена к желобу; в таких условиях нет необходимости в трубах и желобах большого диаметра, а аккуратное соединение элементов не портит эстетику дома.

Вниз собранная вода идет по стояку, который крепится хомутами к наружным стенам. Чаще всего он прямой, но иногда для обхода карнизов и других декоративных элементов она может содержать обводы и колена. Внизу из стояка вода выходит за отмостку (для этого трубу заканчивают отметом — изогнутым сливом), но лучше, если рядом будет находиться водосборный колодец, имеющий выход в канаву или систему ливневой канализации. Это исключит промокание фундамента и образование плесени.
