Водопроводный вентиль: назначение, виды, устройство и критерии выбора

Полипропиленовые трубы при организации ВПВ

В основном трубная разводка ВПВ производится из стальных труб. Но на некоторых участках, где сложно провести монтажные работы, используют полипропиленовые трубы, только с одной оговоркой – они должны иметь сертификат пожарной безопасности.

У полипропиленовых труб есть свои серьезные преимущества:

они устойчивы к образованию конденсата;
у них высокая износостойкость;
полное отсутствие ржавчины, которая сокращает внутренний диаметр стальных труб;
простота монтажа;
низкий удельный вес, который уменьшает нагрузки на всю трубную конструкцию;
полипропилен не горит;
отсутствие протечек в местах стыков за счет отсутствие мест сварки;
монтаж, ремонт и замену можно проводить в любых помещениях, потому что это не связано с огневыми работами, то есть появилась возможность не останавливать технологический процесс.

С чего начать?

Для установки систем водоснабжения первым делом нужно подсчитать метраж труб, а также количество фитингов. Если водопровод идет от главной трубы, то разводку воды для здания необходимо начинать с центральной линии, которая будет опоясывать строение по всему периметру. В этом случае метраж труб будет равен двум периметрам.

Если в доме стоит коллектор, то тогда отдельная линия должна идти к каждому отдельному крану. Метраж в этом случае определяется только по схеме, нарисованной на стенах, где будет идти разводка. Затем делается замер длины холодной и горячей линий.

Такая схема понадобится в случае, если система водоснабжения строится своими руками фактически с нуля. С помощью разноцветных мелков на стене нужно нарисовать схему, а также обозначить специальными знаками места, где будут находиться уголки, краны и тройники. Отдельно выделяется место для обратного клапана.

По угловым сопряжениям определяется число угловых фитингов. Количество вентилей рассчитывают по тому, сколько будет источников потребления. Дополнительно добавляется еще один – на смеситель. Количество тройников считается только при обустройстве самого водопровода и определяется по количеству находящихся в системе вентилей. После правильного подсчета и закупки всех материалов сделать разводку можно буквально за сутки.

Когда все комплектующие закуплены, можно переходить к сборке всех отдельных деталей в одну систему. Для начала нужно проложить траншею, ведущую к дому. Она должна быть установлена под углом, чтобы вода не застаивалась. Также стоит учесть и то, что в трубах, расположенных выше, чем на 50-70 см, вода будет замерзать в холодное время года.

Далее нужно подсоединить к скважине насос и установить систему водоснабжения. Можно обойтись трубами с холодной водой, но лучше делать все сразу. Далее делается разводка труб в помещении.

Сантехнические приборы можно подключать последовательно (актуально для небольших домов) или коллекторным методом (подходит для коттеджей). После этого устанавливается выбранный гидроаккумулятор и тройник. К нему монтируются две трубы. Такое количество идеально, поскольку одна из труб будет подавать питьевую воду, а вторая – ту, которая используется в быту. На первую трубу желательно установить фильтр для удаления всевозможных микробов и мелкого мусора.

2 Гидравлический расчет системы холодного водопровода

Цель гидравлического расчета внутреннего холодного водопровода заключается в определении расчетных расходов, диаметров труб и потерь давления на расчетных участках и во всей системе таким образом, чтобы обеспечить бесперебойное водоснабжение всех потребителей в здании с необходимым давлением.

Конечной задачей расчета является определение необходимого напора в точке присоединения городской водопроводной сети и сопоставление результата с величиной гарантийного напора. Поэтому расчет ведется по максимально секундному расходу воды.

На аксонометрической схеме сети (рисунок 4) выбираем направление от водомера до самой удаленной и высокорасположенной водоразборной точки, узел которой представлен на рисунке 4, до которой сумма потерь напора будет наибольшей. Выбранное направление движения воды разбиваем на расчетные участки. За расчетный участок принимаем часть сети с постоянным расходом и диаметром (между двумя водоразборными точками).

Расчет проводится согласно ТКП 45-4.01-52-2007 «Системы внутреннего водоснабжения зданий. Строительные нормы проектирования» .

Максимальный секундный расход на расчетном участке определим по формуле

где	–	секундный расход воды водоразборным устройством, отнесенный к одному санитарно-техническому прибору, для ванны q = 0,18 л/с ;
α	–	коэффициент, определяющийся в зависимости общего количества санитарно-технических приборов на расчетном участке вероятности их действия, принимается по .

Вероятность действия приборов для участков сети определим по формуле

гдеN	–	количество всех водоразборных приборов, N = 144 шт;
U	–	число жителей в доме,

F_ж

–

общая жилая площадь здания, F_ж = 1500 м2;

f_ж

–

норма жилой площади, f_ж= 12 м2/чел;

–

норма расхода воды в час максимального водопотребления,

	–	общая норма расхода воды потребителем в час наибольшего водопотребления, ;
	–	норма расхода горячей воды одним потребителем в час наибольшего водопотребления, .

Тогда вероятность действия приборов для участков сети

Потери напора на участках трубопроводов определим по формуле

гдеi	–	удельные потери напора на трение, мм/м;
l	–	длина расчетного участка, м;
k	–	коэффициент, учитывающий потери напора в местных сопротивлениях, k = 0,2.

Гидравлический расчет холодного водопровода сведен в таблицу 1.

На рисунке 3 представлена поквартирная разводка внутреннего водопровода.

На рисунке 4 представлена аксонометрическая схема внутреннего водопровода.

На рисунке 5 представлен водомерный узел.

Таблица 1 – Гидравлический расчет холодного водопровода

Номер расчетного участка	Число приборов, к которым подается вода по расчетному участку	ΣN	РΣN	α	qc, л/с	D_у, мм	v, м/с	1000i, мм/м	l, м	h, м
Умывальников	Моек	Ванн
1-2	1	1	1	3	0,0225	0,2205	0,1985	20	0,72	72,63	6,2	0,45
2-3	2	2	2	6	0,045	0,265	0,2385	20	0,74	101,67	3,3	0,34
3-4	3	3	3	9	0,0675	0,3	0,27	20	0,84	127,78	3,3	0,42
4-5	4	4	4	12	0,09	0,331	0,2979	20	0,85	123,26	3,3	0,47
5-6	5	5	5	15	0,1125	0,358	0,3222	25	0,70	67,66	3,3	0,22
6-7	6	6	6	18	0,135	0,384	0,3456	25	0,73	76,95	3,3	0,25
7-8	7	7	7	21	0,1575	0,407	0,3663	25	0,77	85,64	3,3	0,28
8-9	8	8	8	24	0,18	0,43	0,387	25	0,78	69,15	3,3	0,23
9-10	9	9	9	27	0,2025	0,454	0,4086	25	0,79	76,41	3,3	0,25
10-11	10	10	10	30	0,225	0,4715	0,4244	25	0,80	81,94	3,3	0,27
11-12	11	11	11	33	0,2475	0,491	0,4419	25	0,82	88,82	3,3	0,29
12-13	12	12	12	36	0,27	0,51	0,459	25	0,85	94,7	9,0	0,85
13-14	24	24	24	72	0,54	0,705	0,6345	32	0,73	51,05	0,9	0,05
14-15	36	36	36	108	0,81	0,866	0,7794	32	0,82	59,01	2,7	0,16
15-ВУ	48	48	48	144	1,08	1,017	0,9153	40	0,73	40,21	3,2	0,13
ВУ-ВХ	48	48	48	144	1,08	1,017	0,9153	40	0,73	40,21	3,0	0,12
Сумма		4,78

Ун – унитаз; М – смеситель для мойки; Ум – смеситель для умывальника; В – смеситель с душевой сеткой; УВП – устройство внутреннего пожаротушения

Рисунок 3 – Фрагмент 1

1 – ввод в здание; 2 – запорная арматура; 3 – счетчик; 4 – спускной кран; 5 – внутренняя магистральная сеть; 6 – задвижка; 7 – обводная линия

Рисунок 5 – Водомерный узел

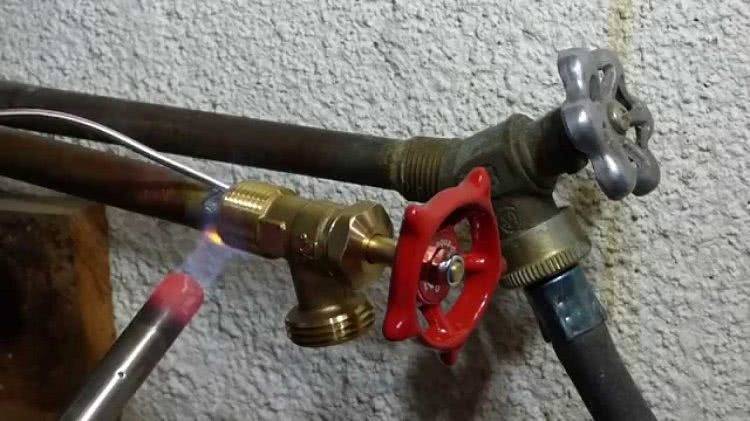

Замена вентилей

Владельцы квартир в домах, сданных в эксплуатацию более 15 лет тому назад, зачастую вынуждены заниматься вопросом не только замены вентиля на стояке, но и ревизией всей запорной арматуры. Выполнение подобных работ сложным не назовёшь, однако без наличия слесарных инструментов (ключей, отвёрток, льна) и определённых навыков здесь не обойтись.

Все стояки являются общедомовым имуществом, поэтому проводить замену их комплектующих должна управляющая организация. Однако на практике добиться от неё оказание такого рода услуг очень сложно. Иногда бывает проще выполнить эту работу своими руками.

Сначала подбирается подходящая запорная арматура. Здесь необходимо прислушаться к мнению профессионалов. Независимо от того, идёт ли речь о замене вентиля на воду холодную или горячую, они советуют остановить свой выбор на устройствах шарового типа. Причина кроется в их долговечности и высокой надёжности. И даже если такой вентиль выйдет из строя, произвести его очередную замену будет очень легко.

Прежде, чем приступить к замене вентиля, необходимо перекрыть стояк. Если имеется беспрепятственный доступ в подвал, сделать это можно самостоятельно. В противном случае придётся писать заявление в управляющую организацию.

Сложность установки или замены запорного вентиля зависит от типа труб и вида соединения

После перекрытия стояка производится слив воды

Демонтаж старой запорной арматуры необходимо проводить очень осторожно, чтобы не допустить повреждения трубы и присутствующей на ней резьбе

Сделав это, на резьбу труб намотайте ФУМ-ленту или лён. Так вы повысите герметичность соединений и исключите возможность подкапываний, которые в будущем непременно перерастут в течи.

Наворачивайте вентиль на трубу без спешки, чтобы не возник его перекос, из-за которого может повредиться резьба. Выполняя монтаж, следите за расположением рукоятки запорного устройства. Она должна оставаться вверху. Иначе перекрыть воду в дальнейшем будет очень сложно. Перетягивать гайки тоже не следует, чтобы тело трубы не лопнуло. В завершение работ нанесите на места соединений силиконовый герметик.

Чем отличается от задвижки?

Вентили и задвижки – это 2 механизма, которые чаще других можно встретить на трубах промышленного назначения

Без них невозможно представить работу любой возможной системы снабжения и неважно, каких она размеров. Главная цель этого вида устройств крайне незамысловата – дать возможность контролировать движение и определенное состояние той жидкости, что транспортируется внутри трубопровода

Вентиль – это запорный механизм для регулировки. Это достаточно большой элемент, со слегка утолщенным корпусом и с габаритным кольцом регулировки, его вентилем как раз и называют. Он необходим для того, чтобы на 100% перекрыть или отрегулировать поток используемой жидкости внутри трубы.

Это главное отличие современного вентиля от обычной задвижки. Деталь вентиля, которая фиксируется, может монтироваться в нескольких положениях без всяких проблем.

Если подкрутить вентиль на ряд оборотов, то поток будет заблокирован лишь частично. Элемент запора искусственно сделает меньше диаметр прохода внутри, что ограничит количество транспортируемого носителя. Полное закрытие механизма будет блокировать целиком всю систему, примерно то же самое делает и задвижка. Но главное преимущество вентиля – с его помощью можно выбирать нужное положение для элемента запора внутри самого устройства.

Довольно часто в трубах промышленного назначения есть нужда не полностью перекрыть поток носителя, а лишь сделать его меньше до конкретного значения. Осуществить это можно, монтируя вентили в самых подходящих для этого местах.

Список явных отличий.

Вентилем можно запросто отрегулировать силу потока в любой системе, задвижку же можно увидеть лишь в двух состояниях: она может быть открытой и закрытой.
Задвижка быстро приходит в негодность. Вентиль больше служит благодаря отменным характеристикам.
В вентилях поток носителя будет перекрываться особым клапаном, что прижат к седлу в горизонтальных плоскостях, параллельных идущему потоку газа или воды. Для этого осуществляется двойной изгиб потока носителя под углом в 90 градусов. Задвижка же будет блокироваться перпендикулярно потоку носителя.

О том, как отремонтировать и заменить винтовые вентили, смотрите в следующем видео.

Назначение

Водопроводный кран – это небольшой по своим габаритам запорный механизм, выполняющий чрезвычайно важные функции. Стандартный образец осуществляет довольно тривиальную, но в то же время совершенно необходимую для функционирования трубопровода задачу – контролирует движение носителя внутри труб.

Случаются ситуации, когда трубопровод надо частично или полностью перекрыть, отрезать одну или несколько веток от водоснабжения. Причин тому бывает множество, начиная от банальной поломки сантехнических приборов, и заканчивая крупными разрушениями в системе.

В любом случае поломка грозит затоплением дома или квартиры, поэтому лучше сразу же перекрыть подачу воды, дабы обезопасить себя.

Перекрыть воду можно и на входе в магистраль, но тогда вы полностью отрезаете себя от водопровода на время ремонта (который, будет реалистами, может затянуться).

Вот почему любой мало-мальски приличный по протяжности трубопровод разделяют на логически понятные секторы или ветки, изолируя каждый сегмент с помощью этих самых кранов. Такой подход лучше и безопаснее стандартной сборки, хоть и немного дороже.

Один единый поворот ручки крана полностью перекрывает подачу воды на конкретном участке. При желании, водопроводный кран можно установить не только на отдельных ветках, но и вообще на входах в любой сантехнический узел.

Трубопроводный кран с соединением американка

В таком случае поломка, к примеру, в водоразборном механизме или на входе в водонагреватель устраняется легко и просто. Достаточно повернуть кран и устройство готово к дальнейшему ремонту.

Отметим, что используют различные виды водопроводных кранов не только для изолирования веток систем водоснабжения. Есть и другие назначения. Например, модернизация системы отопления, когда краны ставят на входах в радиаторы или в систему теплых полов, дабы иметь возможность в будущем быстро снять или заменить прибор.

Не менее популярный вариант – тройник или распределитель, выполняющий роль стрелочной задвижки, то есть перенаправляющий поток воды с ветки на ветку.

Не стоит забывать и про водоразборный кран. Лучше всего представить себе как действует водоразборный механизм, взглянув на вашу раковину в ванной. В любой ванной стоит водоразборный кран или смеситель, и только благодаря ему вы можете с удобством пользоваться благами цивилизации.

Общий принцип действия и конструкция

Существуют разные виды кранов для водопровода, однако у всех них есть общие элементы конструкции. В любом случае кран состоит из:

тела или общего корпуса;
запорного элемента;
ручки;
уплотнителей.

Не имеет значения, рассматриваем мы вентили, тройник с краном, водоразборный кран или любые другие его разновидности. В любом случае они не обойдутся без четырех вышеописанных элементов, хоть скорее всего, эти элементы между собой будут отличаться.

Корпус крана зависит от того, какой конкретной задачей он занимается. Обычный муфтовый образец, по сути, встроен в корпус самой муфты. Угловой кран имеет угловой корпус, потому как его задача – формировать угловые соединения, например, на входах в радиаторы отопления.

Составляющие крана с запорным элементом в виде задвижки

Тройник имеет иной корпус. Тройник состоит из разветвленной муфты, что очевидно. Водоразборные решения могут быть встроенными или специальными. У них различия в корпусе намного значительнее.

Ручка у крана обычная и необходима для управления. Если рассматривается шаровый кран, то в нем ручка может находиться всего в двух положениях: закрытом, открытом. В кранах типа задвижки вместо ручки монтируют вентиль, а управление механизмом осуществляется за счет ее спирального вращения.

Что же до уплотнителей – то без них не обходится ни один рабочий механизм в сантехнике. В качестве уплотнителей пользуются резиновыми прокладками. В кранах уплотняют переходы между запорным элементом и корпусом.

Особенности конструкции

Водяной кран является незаменимым устройством в любом доме. Эта запорная арматура монтируется в ванной, на кухне и иных местах, в которых требуется использование воды. С учетом определенного вида все изделия имеют разные конструктивные особенности. Основные элементы, из чего состоит кран для воды, следующие:

муфта;
трубы подключения – находятся возле основания смесителя, и требуются для подачи горячей и холодной воды;
накладная гайка;
патрубок;
седло;
корпус – бывает пластиковым, алюминиевым, чугунным, силуминовым, бронзовым, латунным;
колпачок – отвечает за регулирование потока подаваемой жидкости;
шпиндель;
аэратор на наконечнике – распыляет на выходе жидкость;
уплотнительные шайбы – не допускают протечки на стыках соединения труб;
излив – деталь запорной арматуры, которая призвана подавать воду в умывальник, ванну или мойку, изготавливается в разной форме.

Некоторые модели водопроводных кранов могут комплектоваться проточным водонагревателемИсточник ytimg.com

Все типы кранов для воды имеют в своей конструкции специальное приспособление, которое позволяет открывать или перекрывать подачу воды. К примеру, в шаровых изделиях – это шарик особой конструкции, в вентильных приборах – разжимное кольцо и силиконовая прокладка, в сенсорных разновидностях – специальный клапан, в термостатных моделях – термостатическое устройство.

Виды и устройство фильтров грубой очистки воды

Сетка, задерживающая примеси, изготавливается из стали, латуни ли бронзы. Этот элемент отличается высокой прочностью, поэтому не подвержен повреждению даже при сильных перепадах давления. При этом сетка может различаться размерами ячеек: чем они меньше, тем больше загрязнений она будет улавливать, но при этом выше риск засорения самого прибора.

Косой фильтр для очистки воды от нерастворимых примесей монтируется под углом к потоку воды. Это немного снижает его эффективность, но делает более удобными в плане монтажа.

Сетчатый

Сетчатые очистительные устройства отличаются простой конструкцией. Они являются наиболее распространенными и достаточно эффективными. Такие приспособление способны задерживать относительно крупные нерастворимые частицы, присутствующие в воде.

Они предназначены для установки в точках входа труб горячего и холодного водоснабжения в квартире. Их монтаж рекомендован в местах подключения водонагревательной техники. Кроме того, есть специальные сетки-фильтры, которые крепятся на кран. Их удобно использовать на даче, т.к. процесс их монтажа крайне прост и не требует вызова специалиста.

Размер ячейки сетчатого фильтра может составлять от 20 до 500 мкм. Данный параметр влияет на очистительную способность фильтра. В отдельную группу выделяются грязевики. Они могут очищаться только вручную. Кроме того, сейчас разработаны сетчатые фильтры, способные самоочищаться и отводить загрязнители. Некоторые модели также оснащаются регуляторами давления. Они способствуют поддержанию постоянного давления в водопроводе.

Дисковые

Внутри таких устройств содержатся диски особой конструкции, изготовленные из пластика высокой прочности. На дисках присутствуют канавки специальной глубины.

Такой элемент может улавливать частицы, размер которых составляет 5-250 мкм. Производители подкрашивают пластик дисков в разные цвета в зависимости от размеров ячеек и тонкости фильтрации. Данные устройства можно подключать к трубам как холодного, так и горячего водоснабжения. Они отличаются прочностью и высокой производительностью.

Картриджные

Такие фильтры монтируются под раковинами. Они задерживают частицы, размеры которых составляют 0,5-30 мкм.

Эти аппараты подразделяются по мощности в зависимости от характеристик напора воды. В таких устройствах загрязнители задерживаются в отстойнике за счет прохождения через специальный гранулированный наполнитель. Периодически картриджи нужно менять.

Напорные

Фибос-1 обладает производительностью 1 куб. м/ч. Напорные устройства имеют встроенный регулятор давления.

В них очистка происходит под давлением, поэтому задерживаются загрязнители почти любой фракции. Это позволяет добиться высокой степени фильтрации. Такие аппараты различаются мощностью.

Монтаж вентиля

Запорно-регулирующий вентиль устанавливается по следующей схеме:

выбирается место для установки вентиля. Целесообразнее установить устройство на место, к которому есть свободный доступ. Это позволит регулировать и обслуживать вентиль с минимальными временными затратами;
если устанавливается резьбовой вентиль, то на концах труб при помощи плашки нарезается резьба. Как это сделать, смотрите на видео ниже;

https://youtube.com/watch?v=bGL9NM7sPMg

места соединения вентиля с трубопроводом герметизируются. Для герметизации можно использовать ФУМ-ленту, нить Тангит Унилок или простую льняную нить;

Герметизация резьбового соединения льняной нитью

вентиль устанавливается на подготовленное место

При фиксации важно не перетянуть резьбовое соединение;. При установке вентиля нужно проследить за направлением движения жидкости, которое на устройстве показано стрелкой

При установке вентиля нужно проследить за направлением движения жидкости, которое на устройстве показано стрелкой.

проверяется герметичность;
производится регулировка в соответствии с прилагаемой к вентилю инструкцией.

При выборе и установке регулирующего вентиля рекомендуется четко следовать установленным правилам. В противном случае вентиль может работать некорректно.

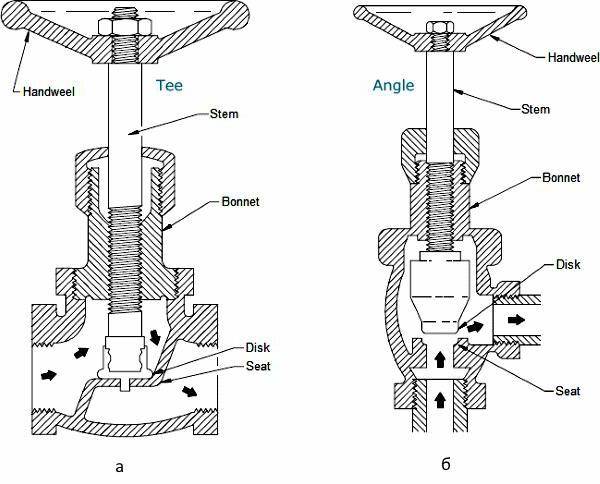

Виды, их преимущества и недостатки

Классификация вентилей для воды осуществляется по нескольким критериям, основным из которых является конструктивное исполнение.

Вентили бывают самой разной формы, что позволяет устанавливать их в разных частях водопроводной системы

На его основании эти детали подразделяются на:

прямоточные;
проходные;
смесительные;
угловые.

Сфера применения смесительных кранов – смешивание жидкостей, например, двух потоков воды различной температуры. Современная промышленность впускает также специальные виды вентилей, предназначенных для эксплуатации в нестандартных условиях. Таковыми могут быть очень высокие температуры или нетипичные рабочие среды.

Если же принимать во внимание выполняемые функции, то такие детали бывают:

запорными;
запорно-регулирующими;
специального назначения.

Например, устройство водопроводного вентиля – американка позволяет успешно использовать его в качестве традиционного сгона с прямой и обратной резьбой, в конструкцию которого входит муфта с контргайкой.

Для промышленных трубопроводов выпускаются вентили особых размеров и типов

По пропускной способности шаровые (вентили подразделяются на полнопроходные, неполнопроходные и стандартные. Значение данного параметра вычисляется по формуле:

ТА=S_o/D_т ., где

TA – пропускная способность, Sо – сечение отверстия в шаре вентиля, Dт- диаметр трубы.

У стандартного устройства TA составляет 0,7-0,8, у неполнопроходного – 0,4…0,5, у полнопроходного TA колеблется в пределах от 0,9 до 1,0. Установка неполнопроходного вентиля для воды выполняется в трубопроводах с небольшим расходом рабочей среды. Изготавливаются такие детали из стали, чугуна, бронзы, латуни полиэтилена и даже из титана.

К достоинствам водопроводного шарового вентиля можно отнести:

надёжность и долговечность;
компактность конструкции;
удобство управления;
минимальные потери воды;
отсутствие застойных зон и завихрений;
высокая герметичность;
минимальная степень износа при активной амортизации.

Перекрыть подачу носителя при помощи шарового крана можно одним коротким движением ручки

Недостатков очень немного. Один из них — если механизм выйдет из строя, отремонтировать его не удастся.

Производители не рекомендуют использовать шаровые вентили для регулировки потока воды, а только для полного открытия или перекрытия прохода.

Проверка работоспособности

Проверка внутреннего противопожарного водоснабжения регламентирована несколькими пунктами I раздела «ППР в РФ», где указаны следующие требования, относящиеся к эксплуатации внутреннего противопожарного водопровода:

В п.23 «ж» запрещается размещение любого оборудования, предметов обстановки, складирования товаров на подходах к пожарным кранам ВПВ, первичным средствам тушения пожаров, в т.ч. к углекислотным, порошковым, хладоновым огнетушителям, которыми можно ликвидировать очаги возгораний, с которыми справиться с помощью подаваемой воды невозможно.
п.55 указывает руководителям предприятий, организаций о необходимости постоянной исправности ВПВ, организации его проверок ежегодно, как минимум дважды – весной и осенью, с заполнением бланков соответствующих актов.
п.57 – на обязательное оборудование каждого ПК защищаемого здания вентилями, комплектом из пожарного рукава, присоединенного к запорному клапану крана и ручному стволу. Такие комплекты должны находиться внутри закрытых, опломбированных пожарных шкафов, выполненных из негорючих материалов, дверцы которых должны открываться не меньше, чем на 90˚; а в ходе эксплуатации минимум раз в год должна быть организована перекатка пожарного рукава.
п.59 – об обеспечении постоянной исправности, проведении минимум дважды в год проверок работоспособности задвижек ВПВ, оборудованных электроприводом; а пожарных насосов/станций – ежемесячно.

На основании результатов, проведенных испытаний составляются соответствующие подтверждающие документы.

Образец акта о проверке, испытаниях ВПВ на работоспособность, протокола испытаний ВПВ на водоотдачу, протокола испытаний клапанов ПК на исправность можно найти в приложениях 1–3 к «Методикам испытаний ВПВ», разработанных ФГУ ВНИИПО МЧС, опубликованных в 2007 году.

Дополнительно рекомендуем обратить внимание на:

Технический сервис установок водяного пожаротушения проводят согласно РД 009-01-96, в котором в прилож. 1 приведена рекомендуемая форма эксплуатационного журнала для систем пожарной автоматики.

Назначение и применение запорных фланцевых вентилей

Вентиль фланцевый из стали или чугуна в основном применяется для включения потока среды или полного его отключения во время проведения ремонтных работ, переключения отдельных линий и оборудования. Рабочей средой может быть любая жидкость, пар и газообразное вещество.

К преимуществам запорных вентилей можно отнести:

небольшие геометрические параметры;
небольшое гидравлическое сопротивление;
отсутствие застойных зон.

Недостатками являются:

необходимость в регулярном техобслуживании;
ограничение в применении по уровню давления в системе;
низкую износостойкость мест соединения корпуса с трубопроводом.

Как установить вентиль на трубу

Способ установки зависит от выбранного вида вентиля.

Монтаж резьбового вентиля

Установка резьбового вентиля водоснабжения производится по следующей схеме:

если резьбы на трубах нет, то ее можно нарезать при помощи специального оборудования. Для этого используется плашка нужного размера. Нарезка резьбы производится при вращении плашки по трубе. Для удобства можно применять плашкодержатель;

Нарезка резьбы плашкой и плашкодержателем

на концы труб надеваются контргайки, являющиеся фиксаторами вентиля;
резьба герметизируется. В качестве герметика можно использовать ФУМ-ленту, льняную нить ил специальную нить Тангит Унилок;

Уплотнение резьбового соединения для устранения протечек

вентиль накручивается на уплотненную резьбу и фиксируется контргайками.

Крепление вентиля к трубам

Процесс замены резьбового крана на водопроводной трубе представлен на видео:

часть 1;
часть 2.

Монтаж фланцевого вентиля

Установить вентиль на водопроводную трубу при помощи фланцев можно по следующей схеме:

на концы труб методом дуговой сварки крепятся фланцы;
между фланцами на трубах и фланцами на кране устанавливаются резиновые прокладки, позволяющие достичь герметичности соединения;
фланцы скрепляются между собой болтами.

Технология обустройства фланцевого соединения

После установки вентиля любым способом рекомендуется проверить герметичность соединений. Для этого вода подается в систему постепенно.

Таким образом, выбрать вентиль для водопровода и установить его, зная простые инструкции, можно своими силами. Для этого не требуется специальных навыков и большого набора инструментов.

Как установить своими руками?

Правильный монтаж вентиля для воды является важным условием для его безопасной работы и более длительного срока службы. В принципе сама установка протекает по следующей схеме:

Перекрывают систему водоснабжения.
Открывают все краны, чтобы стекли остатки воды из труб.
Демонтируют изношенное устройство. Выбор способа демонтажа зависит от типа соединения старого изделия:

цапковый — ключом ослабляют накидную гайку;
муфтовый — путём демонтажа муфты;
фланцевый — ослабляют болты, применяемые для фиксации крепёжных фланцев;
сварной — вырезают участок трубы с помощью сварочного аппарата.

Очищают трубу в месте установки от остатков уплотнителя и ржавчины;
Устанавливают новый вентиль, герметизируя резьбовую часть соединения фум — лентой или нитью Тангит Унилок. Для фланцевого вентиля применение герметизирующего материала не требуется. В отличие от арматуры с разборным типом соединения, для монтажа приварного устройства потребуется специальный аппарат для пайки труб.

Однако существует и ряд нюансов, которые следует учесть при работе:

выбор удобного места для установки изделия, чтобы не было помех для движения рычага — ручки;
резьбу возможно придётся удлинять. Если выполняется замена вентиля, то после демонтажа старого устройство нужно очистить резьбу патрубка от остатков уплотнительного материала и попробовать накрутить на него новое изделие. Довольно часто за время эксплуатации коррозия разрушает металл на двух или трёх витках резьбовой части, поэтому требуется дорезать недостающие витки;
устанавливать изделие необходимо с учётом направления потока рабочей среды, указанного на корпусе данного вида запорной арматуры.

Угловые вентили

Для перпендикулярного изменения направления передачи жидкости с возможностями перекрытия и регулировки применяется угловой вентиль водопроводный (чертеж ниже: а — проходной; б — угловой).

Перпендикулярное расположение входного и выходного патрубков определяет назначение вентиля для трубопроводов, изменяющих направление на 90 о. Принцип его работы тот же самый, что и у проходного. Ход затвора производится соосно с входным патрубком.

Сфера применения угловых вентилей:

При подводе труб к отопительному радиатору, когда его перекрывает или регулирует расход теплоносителя вентиль водопроводный (фото см. ниже). Модели из высокотемпературного полипропилена удобнее и дешевле латунных при соединении с пластиковыми трубами.
Предотвращение вибрации и раскачки трубопроводов.
Снижение скорости потока жидкости без высокочастотного шума.
В при эксплуатации в любых положениях.
Упрощение монтажа труб за счет снижения расхода фурнитуры.

Расходные материалы

Какой именно расходный материал для водоснабжения может применяться при монтаже или обслуживании инженерных систем?

Изображение	Описание
Графитовый сальник	Графитовый и масляный сальник используют для уплотнения штоков винтовых вентилей, задвижек и валов насосного оборудования.
Лен для подмотки резьб	Сантехнический лен нужен для герметизации резьбовых соединений. Для увеличения срока службы СНиПы полувековой давности рекомендовали пропитывать его свинцовым суриком. В нынешних реалиях сурик с успехом заменяется силиконовым герметиком.
Тангит Унилок — полимерная герметизирующая нить для уплотнения резьб	Наряду с льняной подмоткой для уплотнения резьб используется полиэстеровая нить с силиконом. Этот расходный материал по водоснабжению исключительно удобен в использовании, но стоит существенно дороже льна.
Прокладки из паронита для фланцевых соединений	Для герметизации фланцевых соединений служат паронитовые и резиновые прокладки.
Пенопластовая скорлупа для теплоизоляции водопровода	Для теплоизоляции металлических трубопроводов применяются материалы из вспененных полимеров — пенополиэтиленовые трубки, скорлупа из пенополистирола и полиуретана.
Сменные картриджи для систем очистки воды	Для очистки питьевой воды используются системы фильтрации со сменными картриджами.
