Разновидности электрических проводов — назначение и характеристики

Цели маркировки проводов

Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.

Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:

• число проводов;
• площадь сечения всего кабеля;
• применяемые изоляционные материалы;
• материалы проводов и т. д.

Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.

Благодаря этому на изоляции появляются бирки со следующими данными:

• марка кабеля;
• предназначение;
• связанный с ним объект;
• протяженность линии и другая информация, если она необходима.

Кабельные бирки значительно упрощают подобную маркировку, делают ее удобной и максимально быстрой. Они подбираются в зависимости от диаметра, характеристик и изоляционных материалов на проводе. Они могут отличаться по ряду параметров, но имеют общее предназначение и способны хранить надписи в течение продолжительной эксплуатации.

Назначение электрических схем

Структурная схема

Ее можно назвать самой простой и понятной для восприятия. С помощью нее можно узнать, какие электроустановка работает и из каких основных компонентов она состоит. Вот так она выглядит на фото, как вы понимаете, работать с ней всегда просто и удобно. Да и во время ремонта она всегда будет выступать лучшим помощником для вас, ведь в любой момент можно все прочитать, даже если эта схема была составлена несколько десятков лет назад.

Функциональная

Такая схема по своему назначению практически ничем не отличается от представленной выше. Есть только одно существенное различие – в этой схеме более подробно описываются все составляющие любой цепи. Посмотрите, как выглядит схема функциональная на чертеже.

Принципиальная

Чаще всего принципиальная электрическая схема применяется в сложных распределительных сетях. Только она способна дать самое полное объяснение тому, как работает то, или иное электрооборудование. Она делится на два вида:

• Однолинейная.
• Полная.

Однолинейная дает понятие о том, как работают первичные или так называемые силовые сети, чертеж у нее довольно простой.

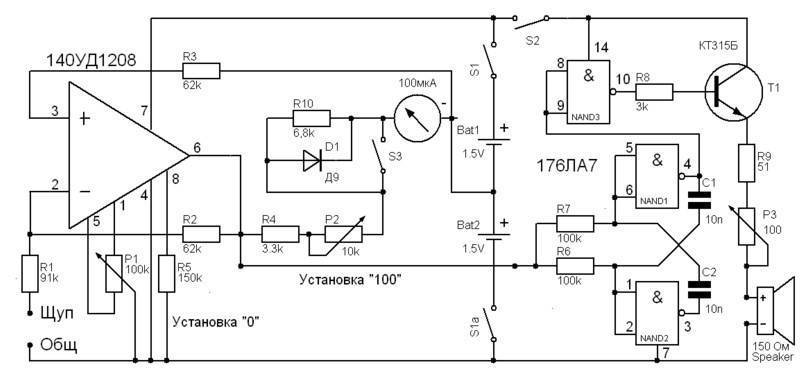

Полная принципиальная схема делится еще на два вида: развернутая и элементарная. В зависимости от сложности электромонтажных работ и делают определенные пояснения. Чтобы вы поняли всю сложность такой схемы, просто посмотрите на ее пример.

Монтажная схема

Ее можно обозначить, как самую популярную, только она может рассказать о том, как нужно делать проводку в доме и где находятся провода. На таком типе схемы обозначают точное расположение элементов цепи, основные способы их соединения и цветовую маркировку. Следующим образом она выглядит.

Предназначение у такой схемы одно – помочь человеку сделать ремонт в своем доме и указать место, где будут или уже проходят все провода.

Объеденная

Данная схема включает в себя сразу несколько типов (документов). Она используется только в крайних ситуациях, когда по-другому невозможно обозначить все важные особенности цепи. Как правило, она используется только на больших предприятиях профессиональными электриками. Так что, сильно в ее суть можете не вникать.

Вот мы с вами и рассмотрели основные типы и виды электрических схем, которые существуют на данный момент. Как вы понимаете, при составлении каждой схемы нужно читать дополнительную информацию, напомним, это только классификация, каждая из них наделена еще своими основными особенностями.

Похожая статья по теме: Защита кабелей и проводов от грызунов, кошек и собак.

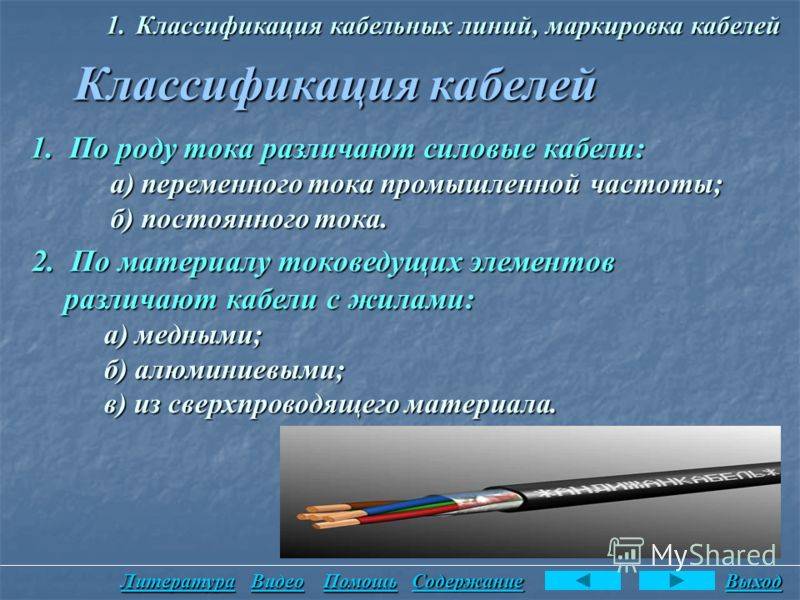

3 Маркировка и классификация электрических проводов и кабелей?

Провод
ПУНП

Провод
ПБПП (ПУНП) –
провод
плоский, с медными однопроволочными
жилами, покрытыми изоляцией из ПВХ,
внешняя оболочка также из ПВХ. Количество
жил – 2 или 3, сечение – от 1,5 до 6 мм².
Применяется при прокладке стационарных
осветительных систем, а также для монтажа
розеток, хотя предпочтительнее
использовать его именно для освещения.
Номинальное напряжение – до 250 В, частота
– 50 Гц. Температурные рамки эксплуатации
– от –15 до +50 °C. Радиус изгиба – не менее
10 диаметров.

К
разновидности ПУНП относится провод с
алюминиевыми жилами – АПУНП Он имеет
точно такие же характеристики, что и
ПУНП, с поправкой на материал жилы.
Единственное отличие – АПУНП не может
быть многопроволочным, а следовательно,
гибким.

Провод
ПУГНП

Провод
ПБППг (ПУГНП)

отличается от ПУНП жилами – они
многопроволочные. Именно поэтому к
названию провода добавляется буква «г»
– гибкий. Все остальные характеристики
соответствуют ПУНП, только минимальный
радиус изгиба равен 6. Отличительное
свойство – гибкость, поэтому ПУГНП
прокладывают в местах, где проводка
совершает частые изгибы, или для
присоединения к сети бытовых приборов.
Провода этих марок продаются в бухтах
по 100 и 200 м. Цвет, как правило, белый, реже
встречается черный.

Примечание:
В целом провода марок ПУНП, ПУГНП и АПУНП
прекрасно зарекомендовали себя именно
как бытовые провода. Однако следует
помнить, что эти марки проводов
узкоспециализированные, и не стоит
применять их вместо силовых кабелей
(таких как NYM или ВВГ).

Провода
ППВ и АППВ

ППВ

– медный провод с изоляцией из ПВХ.
Провод плоский с разделительными
перемычками. Жила однопроволочная, с
сечением от 0,75 до 6 мм². Количество жил
– 2 или 3. Применяется при монтаже
осветительных стационарных систем и
прокладке силовых линий. Номинальное
напряжение – до 450 В, частота – до 400 Гц.
Провод стоек к агрессивным химическим
средам, негорюч, имеет широкий температурный
диапазон эксплуатации – от –50 до +70 °C.
Влагостойкость – 100 % при температуре
+35 °C. Радиус изгиба при прокладке
составляет не менее 10 диаметров сечения
провода. Стоек к механическим повреждениям
и вибрации.

АППВ
имеет те же самые характеристики, что
и ППВ, за исключением материала жилы –
она алюминиевая.

Провод
АПВ

АПВ

– алюминиевый одножильный провод с
изоляцией из ПВХ. Провод круглый, жила
однопроволочная с сечением от 2,5 до 16
мм² и многопроволочная – от 25 до 95 мм².

Провод
применяется практически во всех видах
монтажа стационарных осветительных и
силовых систем. Прокладывается в
пустотах, трубах, стальных и пластиковых
лотках. Широко используется при монтаже
распределительных щитов. Химически
стоек, температурный режим эксплуатации
– от –50 до +70 °C. Влагостойкость – 100 %
при температуре +35 °C. Радиус изгиба –
не менее 10 диаметров. Стоек к механическим
повреждениям и вибрации.

Провод
ПВ 1

Провод
ПВ 3

Провод
ПВ1 и ПВ3

Внешний
вид и характеристики ПВ 1 во всем совпадают
с АПВ, кроме материала жилы: вместо
алюминия – медь. Сечение жилы начинается
с 0,75 мм². Кроме того, жила становится
многопроволочной не с 25, а с 16 мм². Более
гибок, чем АПВ.

Характеристики
провода ПВ 3 совпадают со свойствами
АПВ и ПВ 1. Область применения – монтаж
участков осветительных и силовых цепей,
где необходим частый изгиб проводов: в
распределительных щитах, при установке
большого количества электроустройств.
Применяется также для прокладки
электроцепей в автомобилях. Радиус
изгиба – не менее 6 диаметров провода.

Примечание:
провода марок АПВ, ПВ 1 и ПВ 3 имеют самую
разнообразную расцветку изоляции,
поэтому их весьма удобно использовать
для монтажа различного вида распределительных
щитов.

Провод
ПВС

Провод
ПВС

– медный многожильный провод с изоляцией
и оболочкой из ПВХ. Оболочка проникает
в пространство между жилами, придавая
проводу круглую форму и плотность. Жила
многопроволочная, их общее количество
колеблется от 2 до 5, сечение – от 0,75 до
16 мм². Номинальное напряжение – до 380
В, частота – 50 Гц. Изоляция жил имеет
цветовую маркировку, оболочка белая.
Провод используется при присоединении
различных электроустройств, начиная с
бытовой техники и заканчивая садовым
инвентарем. Благодаря гибкости и легкости
применяется также для проведения
освещения и даже монтажа розеток.

ПВС
является бытовым проводом, используемым
для изготовления удлинителей, шнуров
для любого вида техники и ремонта
электросетей. Он негорюч (при одиночной
прокладке не распространяет горение),
термостоек: диапазон температур – от
–40 до +40 °C (вариант ПВСУ) и от –25 до +40
°C. Благодаря своей конструкции устойчив
к изгибу и механическому износу. ПВС
может выдержать не менее 3000 перегибов.

Чем наносить маркировку

Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.

Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки. Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.

Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.

Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.

Сетевые кабели

Для локальных сетей устанавливают кабель, который будет называться сетевым. Он состоит из медных, перевитых парами, изолированных проводников. Классическое сетевое изделие содержит 8 проводков или 4 пары, хотя существуют и двух парные конструкции Расцветки внутренней изоляции строго стандартизированы, а промежуток между двумя точками, соединяемыми витой парой, не может быть больше 100 м.

Исходя из системы защиты — электрозаземленной оплетки из меди либо алюминиевой фольги вокруг витых пар, имеются вариации сетевого провода:

1. UTP — незащищенный, без дополнительной защиты. Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется;
2. F/UTP — защищенный фольгированный.

Сейчас имеется несколько групп сетевых кабелей, маркируемые от CAT1 до CAT7. Чем разряд выше, тем наиболее высококачественный изделие и тем лучшие характеристики он содержит. В локальных цифровых интернет-сетях стандарта Ethernet применяется CAT5 с полосой пропускания 100 МГц. При строительстве современных сетей используют модернизированный CAT5e 125 МГц.

Виды телефонных проводов и кабелей

Для создания телефонных линий подходят такие проводники:

1. ТППэп — многожильная модификация, используемая для подключения до 400 абонентов. Сечение однопроволочной жилы 0,4-0,5 мм². Для прокладки в грунте есть бронированные кабели.
2. ТРВ — состоит из 2,4 однопроволочных медных жил, оболочка из ПВХ, основание разделенное.
3. ТРП — то же, что и ТРВ, но изоляция из полиэтилена.
4. ШТЛП — плоский кабель, имеет повышенную гибкость. Жилы покрыты ПВХ-изоляцией, а наружная сделана из полиэтилена.
5. ПРППМ — двужильный провод, основание разделенное. Бывает двойная изоляция из поливинилхлорида или один слой из ПВХ, а второй из полиэтилена.

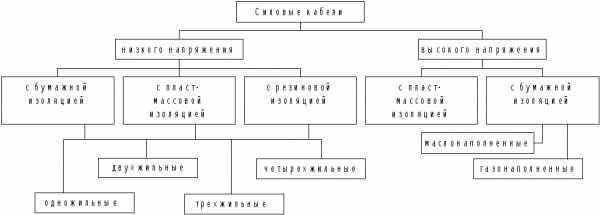

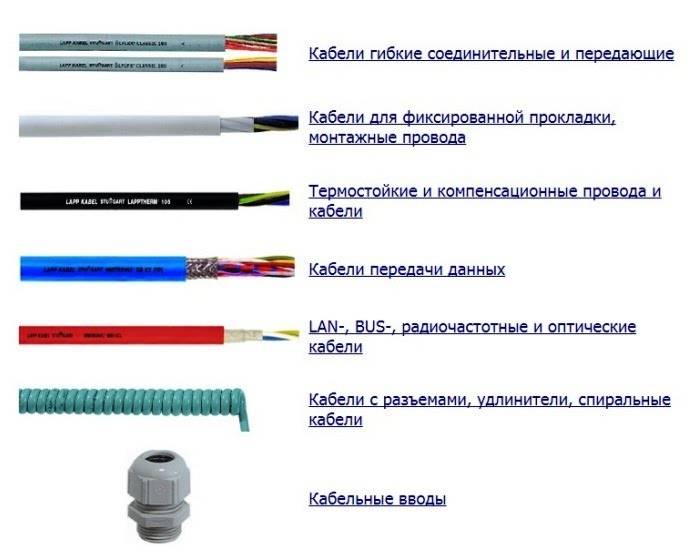

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

• ВВГ;
• КГ;
• ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

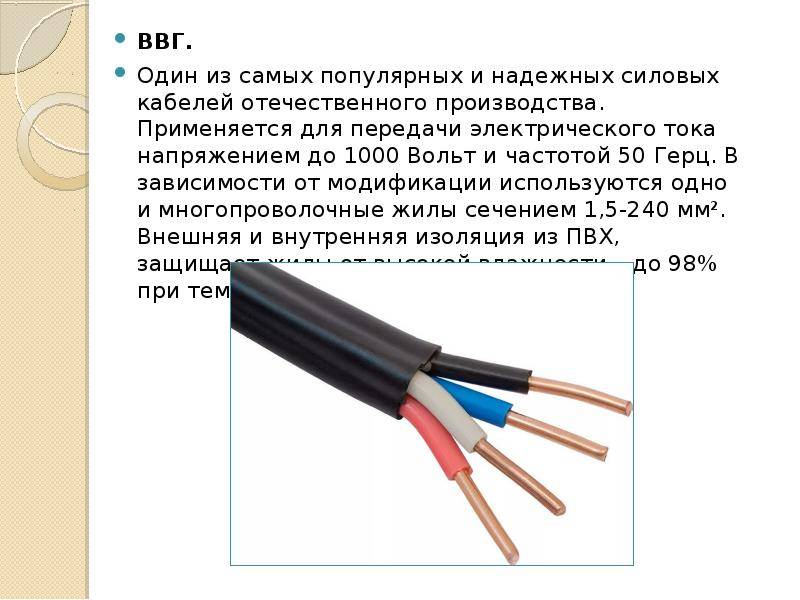

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

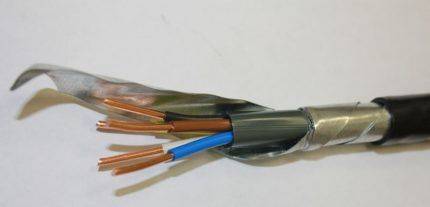

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

• ВБбШвнг – негорючая изоляция;
• ВБбШвнг-LS – при горении не выделяет вредных веществ;
• АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

• «М» – под монтаж;
• «П(У)», «МГ» – под монтаж гибкий;
• «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

• «В(ВР)» – ПВХ;
• «Д» – обмотка двойная;
• «Н (НР)» – резина негорючая;
• «П» – полиэтилен;
• «Р» – резина;
• «С» – стекловолокно;
• «К» – капрон;
• «Ш» – шелк полиамид;
• «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

• «Б» – бронированный;
• «Г» – гибкий;
• «К» – оплетка проволочная;
• «О» – оплетка другая;
• «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

• «нг» – негорючий,
• «з» – заполненный,
• «LS» – без хим. выделений при горении,
• «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
2. Какой провод использовать для проводки в доме: рекомендации по выбору
3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Популярные маркировки

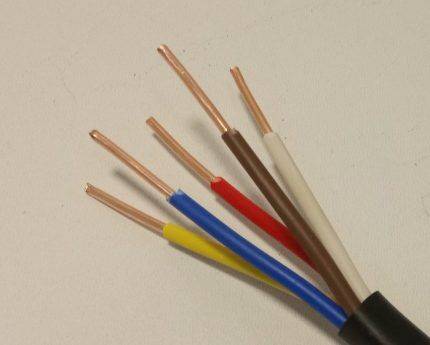

Популярный вид кабеля – ВВГ – читается: Винил, Винил, Голый. Если рассмотреть все буквы подробнее, получается:

_ первый символ отсутствует, значит сердцевина сделана из электротехнической меди.

В – изоляция каждой жилы сделана из ПВХ.

В – все жилы окружены еще, общим поливинилхлоридным плотным слоем.

Г – голый, то есть поверх общей оболочки отсутствует броня – противо-вандальная жесткая конструкция.

У кабеля ВВГ бывает от одной до пяти токо-несущих частей. У него может быть нулевая жила или отсутствовать.

Если кабель маркирован ВВГнг, это означает, что этот подвид изделия не поддерживает распространение огня

Это качество важно для мест с повышенной опасностью возгорания

Более полная маркировка: кабель ВВГнг — 0,66 кВ 3*1,5. Изделие медное, из трех жил, у каждой сечение 1,5 мм2. Каждая в изоляции ПВХ (первый символ В), общая оболочка тоже виниловая (второй символ В), брони нет (буква Г), не поддерживает горения, будучи в группе (буквы нг).

Медный кабель ПВС часто покупают для устройства электропроводки в частных домах, для разного оборудования на даче, подключения к сети любых кухонных приборов и машин.

Маркировка ПВС расшифровывается: провод медный, соединительный, с ПВХ изоляцией. Такой провод изготавливается из 2-5 медных, закрученных, отдельно покрытых ПВХ, жил, с разным сечением (0,5-22 мм2).

Провода на столбах обозначаются так:

• СИП-1 – самонесущий изолированный сшитым полиэтиленом провод с неизолированным нулем;
• СИП-2 – нулевая жила изолирована;
• СИП-4 – изолированные жилы с одинаковым сечением.

Провода NYM – произведены по немецким нормам кабелей Normenleitung, в ПВХ (Y), применяется в монтаже разного назначения. Символы VDE гарантируют бесперебойность работы в помещениях с высокой температурой, пожароопасных местах.

КГ – кабель гибкий производится с медными круглыми жилами, от одной до пяти, с широким разбросом поперечного сечения: от 1 до 185 мм2. Изоляция жил состоит из резины на основе природного каучука (РТИ-1). Общая оболочка – шланговая резина РШТ-2 или РШТМ-2 из синтетического каучука (изопрен, бутадиен).

Сетевые кабели

Сетевые кабели применяют не только для передачи электрической энергии, но и информационных импульсов. Если около 10 лет назад использовали только антенные и телефонные кабели, то с появлением компьютеров и других подобных устройств проводников создали больше. Причем многие изделия достаточно узкоспециализированные.

Выделяют такие виды сетевых кабелей:

1. Коаксиальный. Имеет металлический проводник, сверху сделана оплетка из пластика, а потом дополнительно есть прослойка из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия по 0,7-1 см, из-за чего оно не гибкое. Еще один минус — сильная восприимчивость к внешнему электромагнитному воздействию.
2. Витая пара. Этот проводник может быть как одно-, так и многожильным. При этом жилы по 2 шт. переплетаются между собой. Благодаря этому связь лучше. Диаметр — по 0,5 см.
3. Оптоволоконные кабели. Они дают возможность передачи информации на дистанцию до 100 км. Стоимость кабелей высокая, так что их используют в крупных фирмах.

Витая пара и оптоволоконные кабели созданы позже, чем коаксиальные (они разрабатывались еще в 90-х гг.).
