Выбор вентиляционных труб для вытяжки: диаметр, размер, материал

Производители и модели готовых решений: рейтинг и цены

Множество иностранных и отечественных производителей выпускает короба для вытяжек в широком ценовом диапазоне. Стоит присмотреться к наиболее популярным моделям разных сегментов:

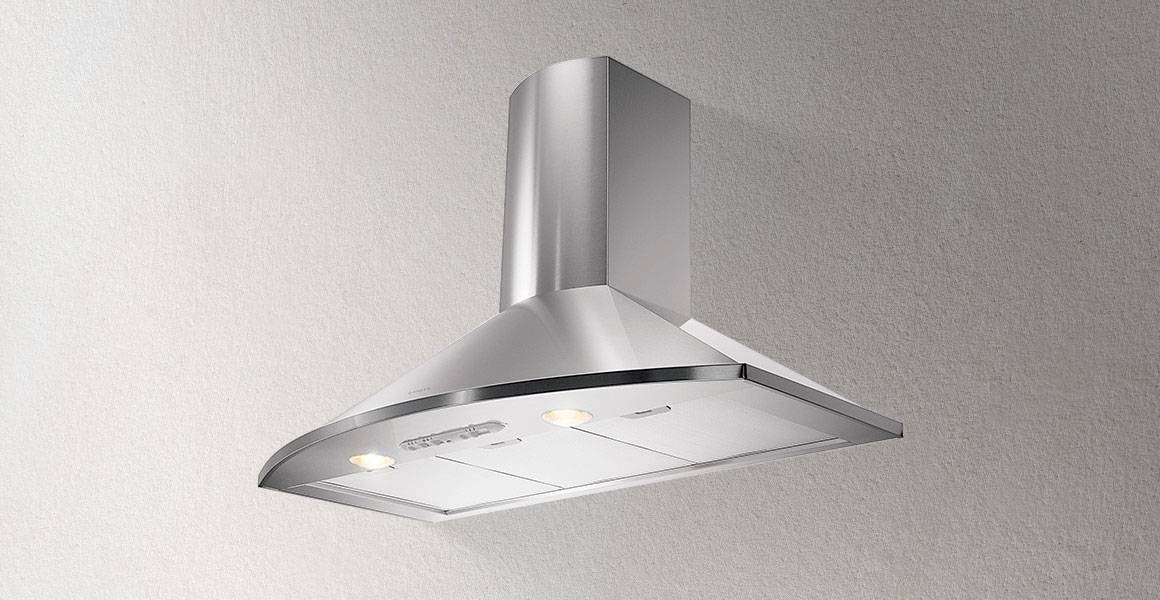

Короб Faber X H990 TENDER.

Изделие итальянского производства имеет ширину 20,8 см, глубину — 22,55 см и высоту 99 см. Короб выполнен из нержавеющей стали. Стоимость изделия — 8 тыс. рублей.

Elica KIT0010701.

Декоративный короб изготовлен из нержавеющей стали и имеет размеры 25-44,5х36,5х17,5 см (ВхШхГ). Стоимость модели — от 5700 до 6500 рублей.

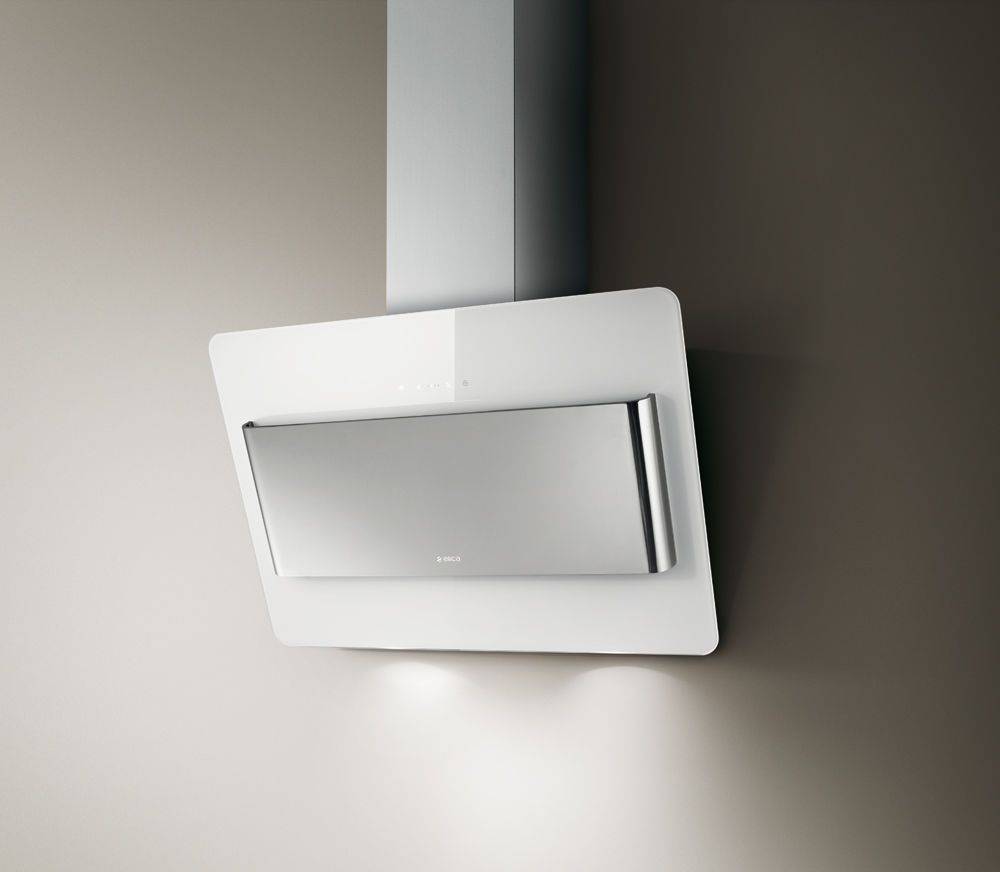

Декоративный короб Elica KIT0091876.

Имеет высоту 120 см. поскольку изделие обладает оригинальным дизайном, оно подходит для всех категорий покупателей. Стоимость изделия — 1800-2300 рублей.

Модель имеет ширину 20 см и массу 4,3 кг. Стоимость — от 2500 до 2800 рублей.

Miele DADC6000.

Декоративный короб немецкого производства имеет высоту 36,5 см, ширину 34 см и глубину 27 см. В комплекте поставляются крепления для установки на стену. Цена изделия составляет 9-11 тыс. рублей.

Такие модели пользуются повышенной популярностью, поскольку они отличаются высоким качеством изготовления.

Источники

• https://oboiman.ru/inside/korob-dla-vytazki-na-kuhne-52-foto-modeli-plastikovye-i-iz-gipsokartona-dla-kuhonnoj-vytazki.html
• https://mr-build.ru/ventilyatciya/plastikovye-vozduhovody-dlya-kuhonnoj-vytyazhki.html
• https://rem.ninja/kuhnya/tehnika/dekorativnye-koroba-dlya-kuhonnyh-vytyazhek-s-otvodom-v-ventilyatsiyu.html
• https://vse-otoplenie.ru/korob-dla-vytazki-materialy-pod-ventilacionnye-koroba-kak-sdelat-dekorativnyj-kupol-i-plastikovuu-nisu
• https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html
• https://otivent.com/kak-vybrat-korob-dlya-vytyazhki
• https://proffstroygroup.ru/kuhnya/korob-dlya-vytyazhki-na-kuhne.html
• https://izgipsokartona.ru/korob-iz-gipsokartona-dlya-vytyazhki-na-kuhne.html
• https://ventilsystem.ru/vytyazhka/dlya-kuxni/korob-dlya-vytyazhki-na-kuhne.html

Советы и рекомендации, необходимые для процесса установки и покупки гофры под вытяжку

Конечный результат монтажных работ – это безукоризненное функционирование всей вентиляционной системы. Для его достижения специалисты рекомендуют придерживаться ряда правил:

Если установить слишком узкую трубу она будет создавать большую нагрузку на вентилятор.

1. В тех случаях, когда отверстие вентиляции расположено на значительном расстоянии от вытяжки, трубу лучше размещать под самым потолком, что позволит исключить наличие острых углов в конструкции и, как следствие, обеспечит надежную и эффективную работу системы. Скрывать такую конструкцию лучше под навесным потолком.
2. Нужно ответственно подойти к выбору диаметра гофры: узкая труба приведет к большей нагрузке на вентилятор и ухудшит его работу.
3. Для круглых вытяжек нецелесообразно покупать трубу с прямоугольным сечением. Это негативно скажется на эффективности работы системы и потребует установки дополнительных переходников, которые, в свою очередь, также снизят проходимость воздуховода.

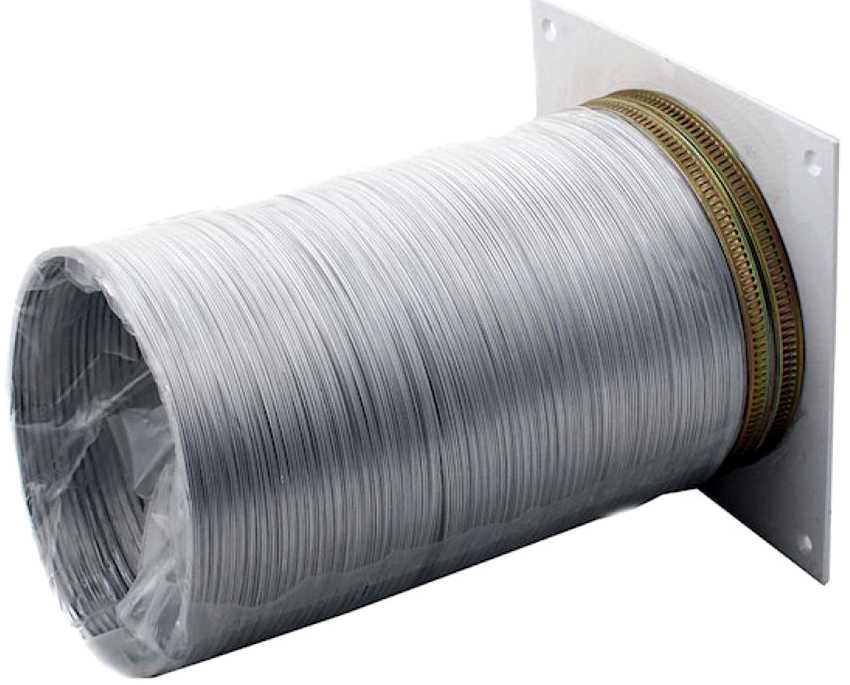

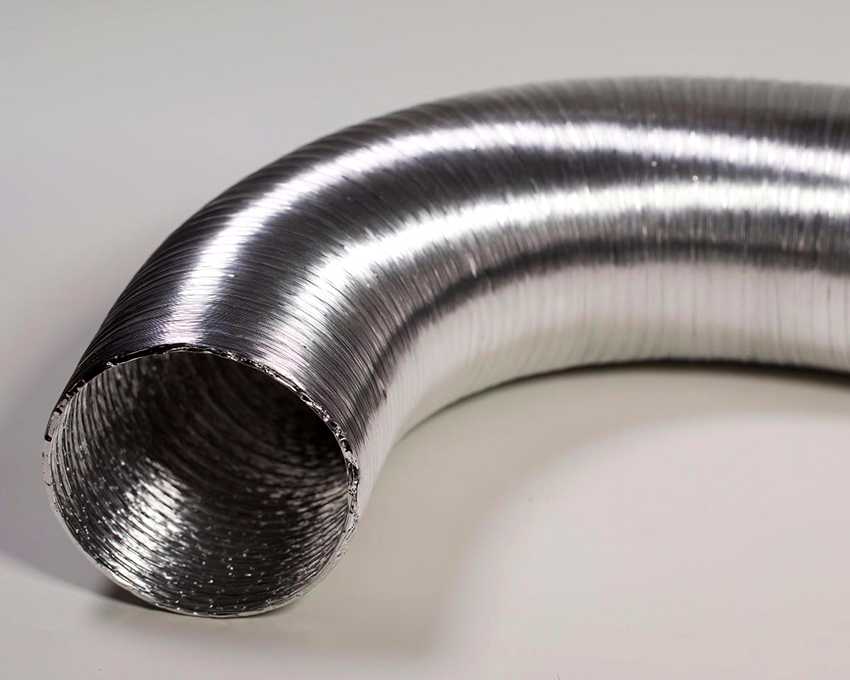

4. Алюминиевая гофра – универсальный материал, так как можно не опасаться за перегрев трубы. Ее можно использовать для каналов оттока продуктов сгорания при установке газовых водонагревательных колонок или котлов отопления. При этом сами нагревательные приборы будут работать долго и эффективно.
5. Трубы из стали применяют при обустройстве каминов, печей или других отопительных систем.
6. На покупке трубы не стоит экономить. Чем качественней продукт, тем дольше будет работать вентиляционная система.
7. Неправильная работа отводной трубы из некачественного материала может способствовать попаданию угарного газа в квартиру и повлечь за собой печальные последствия.
8. Длина воздуховода должна быть не более 3 м, а ее изгибы не должны превышать 90°.

Лучше отдать предпочтение гофре из алюминия, потому что она универсальна.

Ориентиры правильного выбора трубы

Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может создать определенные трудности при выборе подходящего варианта труб при обустройстве вентиляции.

Поэтому, чтобы купить нужное изделие, следует руководствоваться такими параметрами:

• диаметр и длина;
• материал изделия;
• качество;
• цена.

Диаметр должен соответствовать рекомендациям, приведенным в инструкции к приобретенной модели вытяжки.

Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справляться со своими функциями по удалению запахов из кухни, а в худшем – сгореть от перенапряжения.

Собравшись в магазин покупать гофру, надо внимательно изучить технические характеристики вытяжки, а перед покупкой не стоит стесняться измерить изделие

Не нужно игнорировать рекомендации, приведенные производителем. Иногда в комплекте с вытяжкой поставляется воздуховод. Здорово, если он подойдет в конкретном случае – длина будет достаточной и материал устроит.

В противном случае придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.

Еще одна ситуация, когда вместе с вытяжкой предлагают сразу купить и гофру. Здесь нужно быть предельно внимательным, ведь не всегда продавец заботится о комфорте клиента.

Он может предложить залежалый или слишком дорогой товар. Длину в этом случае нужно замерить заранее, чтобы не купить лишние метры, доверившись опыту продавца.

Гибкая труба для вентиляции в первоначальном виде имеет длину 60-70 см. Но растягивается на 3 метра. Это стоит учитывать при покупке

Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, замеряется рулеткой. Замер нужно делать от входа в патрубок вытяжки и до входа в стену. Путь следует выбирать именно тот, который предстоит повторить трубе.

Следует учитывать, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, на 180 градусов.

Возможность гнуться под нужным углом позволяет проложить наиболее оптимальный путь. Монтироваться труба будет в растянутом состоянии. Этот момент следует учесть.

Второй параметр, оказывающий влияние на выбор – материал изделия. Иногда по цвету подходит пластиковый вариант. В этом случае нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то диапазон моделей можно расширить.

Полиэтиленовая гофра не используется для вентиляции. Эти изделия, в зависимости от диаметра, подходят для транспортировки и перекачки сыпучих и жидких веществ

Чтобы покупка не разочаровала, не стоит забывать о документах, подтверждающих качество покупаемого товара. Не надо стесняться спросить у продавца сертификат качества и гарантии завода изготовителя.

Помимо документа следует внимательно осмотреть гофру – не должно быть вмятин и подозрительных царапин.

Не надо бояться растянуть гибкую трубу во всю длину и проверить ее на наличие просветов или дыр – их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба будет устанавливаться в систему вентиляции в растянутом виде. Поэтому нужно ее хорошенько осмотреть в этом состоянии перед приобретением

Цена также имеет значение. Хорошо перед покупкой изучить аналогичные предложения других производителей, чтобы не переплачивать. Также, значительно поможет сэкономить знание нужной длины воздуховода.

При выборе следует учитывать, где именно будет использоваться гофра

Если планируется ее установка на улице или в системах приточной вентиляции, где будет подогрев/охлаждение, то следует обратить внимание на модели с теплоизоляцией

Удобнее купить готовое изделие, чем потом своими силами утеплять гибкую трубу.

В бытовых условиях гофра чаще всего применяется в устройстве вентиляционных каналов, выводящих отработанный воздух из кухни, и в подключении вытяжных устройств.

С шагами устройства вытяжки с воздуховодом на кухне с использованием гофрированной трубы знакомит следующая подборка:

Возможно вам также будет интересен материал о разновидностях пластиковых труб для кухонной вытяжки.

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

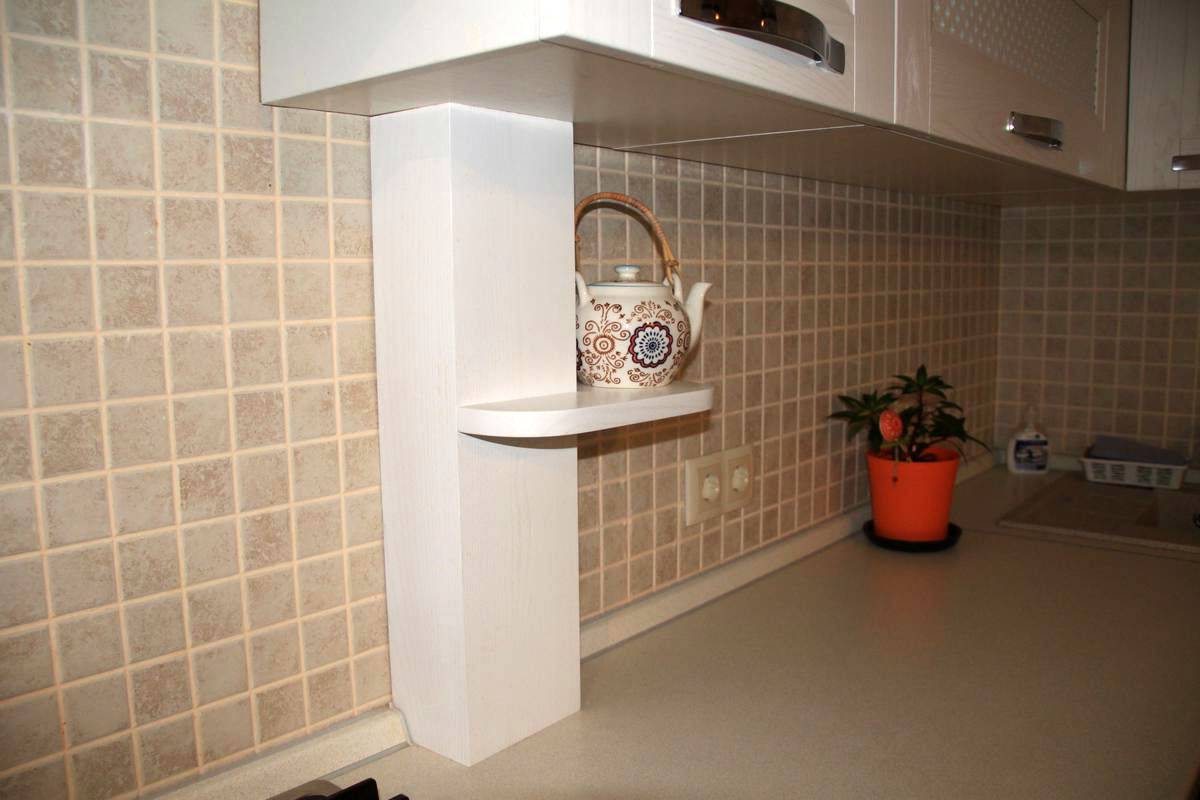

1. Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
2. Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
3. Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
4. Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
5. Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
6. Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
7. Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.

Выбор воздуховода

Важно, чтобы диаметр пластикового воздуховода был меньше сечения вытяжки. В противном случае не избежать снижения производительности системы

Необходимо учитывать, что электродвигатель получает дополнительную нагрузку.

Для монтажа рекомендуется использовать пластиковую вентиляционную трубу с небольшим количеством изгибов. Длинная часть должна достигать максимального размера. Каждое искривление уменьшает эффективность системы примерно на 10%. Кроме того, желательно избегать создания поворотов, превышающих 90 градусов.

Возникновение обратной тяги предотвращает обратный клапан, который не пропускает в трубу наружного воздуха. Он устанавливается на поворотной оси строго вертикально. Любое удлинение вызывает снижение КПД ориентировочно на 10%.

Основные типы пластиковых воздуховодов

По типу сечения пластиковые вентиляционные короба бывают:

• прямоугольные;
• квадратные;
• круглые.

Круглые пластиковые трубы для подключения вытяжки

Круглые воздуховоды подходят для монтажа длинных вентиляционных трасс. Они не очень удобны для маленьких кухонь – занимают много места и сильно выделяются в интерьере. Однако пропускная способность у них лучше, они практически бесшумны и просты в монтаже.

Диаметр круглой вентиляционной трубы составляет 80 мм – 150 мм. Длина составляет 500 мм, 1000 мм, 1500 мм. Чем больше диаметр воздуховода, тем больше воздуха она может через себя пропустить. Например, труба размером сечения 100 мм располагает пропускной способностью 300 м3 /час. Пропускная способность воздуховодов указана в таблице.

Таблица пропускной способности воздуховодов из пластика

Пластиковые воздуховоды прямоугольной или квадратной формы более компактны по размеру. Плоская вентиляционная трасса легко крепится специальными держателями к стенам и потолку. Плоские и квадратные короба можно спрятать в шкафу или под подвесным потолком. Сборка элементов не требует присутствия специалистов. Для монтажа вентиляционной трассы потребуются тройники и фланцы.

Пластиковые прямоугольные короба для вытяжки в квартире

В продаже встречаются следующие размеры вентиляционных прямоугольных пластиковых труб для оборудования вытяжки:

• ширина изделия – 110 мм, 122 мм, 204 мм;
• высота плоской вентиляционной трубы – 55 мм, 60 мм;
• длина – 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
• толщина стенок от 2 до 8 мм.

Толщина стенок зависит от величины сечения – чем больше сечение, тем толще стенки.

Круглые и прямоугольные вытяжные трубы бывают:

• жесткие;
• гибкие.

У жестких – толстые стенки, поэтому со временем они не потеряют форму.

Жесткие воздуховоды в интерьере

У жестких труб гладкая внутренняя поверхность, там нет перепадов и выпуклостей. Воздушный поток продвигается по ним быстро и бесшумно. На гладких стенках внутри не будет накапливаться нагар – это облегчит уход за вытяжной системой.

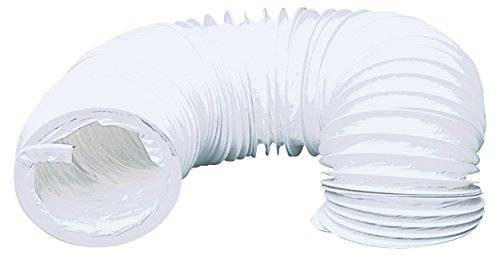

Гибкие пластмассовые трубы представляют собой гофру, которая при монтаже может растягиваться, сгибаться под любым углом.

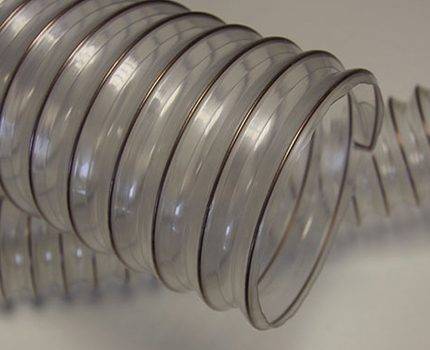

Пластиковая гофра для вентиляционных систем

Гофрированная труба применяется там, где нет технической возможности проложить жёсткие короба. Длина одного такого воздуховода составляет до 2,5 метров. Их монтаж не требует большого количества креплений. Недостатки такие же, как и у плоских пластиковых – неустойчивость к высоким температурам.

Пластиковая гофротруба для вытяжки используется редко, в основном предпочтение отдают аналогичной гладкой металлической конструкции. Каналы из гофрированных труб издают повышенный шум при работе вентиляции.

Важные особенности монтажа

Ошибки при сборке и монтаже приточного вытяжного трубопровода могут перечеркнуть предыдущие старания по правильному подбору вытяжки, расчету необходимого сечения применяемых труб, выбору необходимых переходных и соединительных элементов

Чтобы вытяжная система работала правильно, следует обратить внимание на такие моменты ее монтажа:

• Собранная конструкция трубопровода не должна иметь прогибов. Если устанавливается гофрированная труба – ее растяжка должна быть максимальной.
• Вся вытяжная система должна заземляться для отвода статического электричества.
• Чтобы не повредить воздухоотвод при его прохождении через стены, используются специальные переходники и гильзы.
• Места всех соединений (между трубами, трубы и вытяжки, трубы и переходника вентиляционной шахты) обязательно должны быть обработаны герметиком.
• Загибы гофрированной трубы до радиусов, которые меньше диаметра применяемой гофры, снизят давление и, следовательно, эффективность работы системы отвода воздуха.
• Оптимальный трубопровод вытяжной системы имеет минимум изгибов и поворотов, его длина – до 3 м, углы изгибов – тупые.
• При большой длине воздуховода из гофры, через 1-1,5 м его необходимо фиксировать хомутами для предотвращения возможного раскачивания при работающей вытяжке.
• Для соединения трубопровода с полостью вентиляционной шахты используйте специальную рамку с решеткой для приточной вентиляции, фланцем для крепления трубы и обратным клапаном. При работе вытяжки клапан закрыт и не допускает попадания загрязненного воздуха обратно в помещение. Когда вытяжка не работает, клапан открыт – происходит свободная циркуляция воздуха.

Поворот трубы под острым углом или на 90° неизменно понизит производительность всей системы на 10%. Несколько таких изломов сделают ее работу малоэффективной, хотя вытяжное оборудование будет работать с перегрузкой. Если нельзя изменить линию пролегания трубы, желательно увеличить ее сечение и мощность вытяжки.

Трубы для вытяжек: советы и рекомендации по выбору

Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.

Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.

Гофра для вытяжки: простота монтажа и удобство в использовании

Преимущества и недостатки, сфера применения. Материалы изготовления и классификация, советы по выбору. Особенности и порядок монтажа.

Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.

Формы и размеры вентиляционных труб: правила выбора

Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см

Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.

Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.

Полезный совет!Выбирая между пластиковыми и металлическими изделиями, лучше отдать предпочтение коробу для вытяжки на кухню из пластика. У таких труб более низкая сопротивляемость потоку воздуха, их легче мыть, и они намного органичнее вписываются в интерьер. Если же предполагается скрытая прокладка вентканала или эксплуатация в условиях высоких температур, то рекомендуется использовать гибкие трубы.

Как рассчитать минимальные размеры пластиковой трубы

Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.

Правильно подобранный размер труб влияет на качество работы вытяжки

Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.

Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:

Sмин=Sр*(Qр*Qмакс), где:

Sмин – минимальный показатель сечения;
Sр – сечение патрубка, указанное в паспорте изделия;
Qр – объем воздуха, который подлежит удалению;
Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.

Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.

Размер пластиковой трубы можно рассчитать по специальной формуле

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

• Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
• Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
• Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
• Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

• экологической безопасностью;
• механической прочностью;
• пластичностью;
• устойчивостью к воздействию химически активных и органических веществ;
• стойкостью к перепадам температур;
• небольшим удельным весом;
• влагостойкостью;
• не подвержены коррозии;
• просты в монтаже и обслуживании;
• большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
• широкой цветовой палитрой;
• доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

• низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
• Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Подбор воздуховода

При определении размеров сечения нужно учитывать и скорость движения воздуха. Вентиляционный трубопровод, расположенный в квартире, не должен быть источником постоянного шума, а скорость потока воздуха, поступающего в квартиру (касается и приточных, и вытяжных каналов) не должна стать причиной дискомфорта.

По этой причине для разных участков вентиляционной системы вводятся свои рекомендованные показатели скорости движения воздуха, что сильно влияет на воздухообмен. Например, вентиляционная труба 200 мм диаметром при скорости движения воздуха 1,0 м/с сможет обеспечить воздухообмен на уровне 113 м3/час. При увеличении скорости до 1,5 м/с воздухообмен вырастет в 1,5 раза – до 169,5 м3/час.

Зависимость воздухообмена от скорости воздушного потока и диаметра

При этом многое зависит от способа циркуляции воздуха (естественная или принудительная). Так, для систем с естественной циркуляцией максимальная скорость воздушного потока может доходить до 2 м/с (в шахтах), в воздуховодах в квартирах воздушный поток движется с меньшей скоростью.

А вот если вентиляционная труба в частном доме дополнена канальным вентилятором, то скорость потока возрастает.

• на уровне приточной решетки скорость не должна превышать 1 – 3 м/с;
• вытяжная решетка – 1,5 – 3,0 м/с;
• распределитель воздуха – 1,5 – 2,0 м/с;
• боковой канал – 4,0 – 5,0 м/с;
• магистральный вентканал – 6,0 – 8,0 м/с.

Ориентировочные значения скоростей на разных участках вентсистемы

Порядок подбора сечения воздуховода

Инструкция по самостоятельному подбору сечения состоит всего из нескольких пунктов:

• сперва нужно определиться с нормой воздухообмена в помещении;
• затем, задавшись определенной скоростью движения воздуха, рассчитывается площадь вентканала. Расчет ведется по формуле

Для того, чтобы определить диаметр вентиляционной трубы используется формула.

так как при подборе типового размера пришлось полученный результат округлять, то нужно проверить насколько изменилась скорость движения воздушного потока. Просто из предыдущих формул нужно вывести выражения для определения скорости

где а и b – размеры прямоугольного сечения, м.

Что касается воздухообмена, то можно использовать 2 подхода для его определения, но когда расчеты выполняются своими руками, то часто просто задаются нормой 30 м3/час на 1 человека. В общем случае возможны такие варианты:

с учетом кратности замены воздуха в помещении, в таком случае величина воздухообмена определяется по формуле

где V – объем помещения, м3/час;

n – норма кратности воздухообмена (как правило, для жилых домов принимается в пределах 1-3).

с учетом нормы воздухообмена на 1-го человека в здании (величина воздухообмена в этом случае рассмотрена в начале статьи).

Пример подбора размеров воздуховода

Пусть нужно подобрать размеры вентканала для обеспечения вытяжки в комнате размером 4х5х3 м. В комнате планируется нахождение только 1-го человека в течение долгого времени.

Расчет проводится в такой последовательности:

• определяется воздухообмен – в нашем случае можно задаться значением 60 м3/час (из расчета 3,0 м3/час на каждый 1,0 м2 площади);
• принимается скорость движения воздуха в канале – можно остановиться на значении 1,0 м/с;
• определяется площадь сечения A = 60/(3600∙1,0) = 166,67 см2;
• подбирается соответствующий типоразмер. В нашем случае можно выбрать либо круглый воздуховод 140 мм (площадь сечения 154 см2), либо прямоугольное сечение 100х200 мм (площадь 200 см2);

Воздухообмен в зависимости от скорости и диаметра для профильных труб

проверяется скорость. Для круглого канала она составит v = 60/(3600∙0,0154) = 1,08 м/с, а для прямоугольного сечения – v = 60/(3600∙0,0200) = 0,83 м/с. Оба значения находятся в допустимых пределах, так что решающим фактором при выборе может стать цена и способ монтажа труб.

На что нужно обратить внимание при выборе воздуховода

При выборе воздуховода нужно учитывать не только расчетную часть, но и сразу задуматься об удобстве монтажа. В приведенном примере расчета подобран воздуховод с примерно одинаковой производительностью, но в случае с круглым сечением его диаметр составляет 160 мм, а в случае с прямоугольным высота сечения лишь 100 мм

Когда будет выполняться монтаж вентиляционных труб, экономия 60 мм по высоте может быть очень важной

С точки зрения монтажа профильный воздуховод предпочтительнее

Помимо этого, внимание стоит обратить на такие мелочи как:

защита от шума и утепление. Иногда лучше приобрести воздуховоды с заводским шумо- и теплоизоляционным слоем;

Гибкий трубопровод может изгибаться в любом направлении

Известные производители полимерных воздуховодов

В частности, достойна внимания продукция таких компаний:

VTS Clima из Польши. Предприятие работает на рынке с 1989 года, причем за это время открыло свои филиалы в 15 станах Европы и Африки. Специализируется фирма на производстве оборудования для систем вентиляции и комплектующих к ним. Гибкие воздуховоды являются одной из приоритетных товарных позиций предприятия. Гарантия производителя на 3 года и высокое качество продукции делает ее весьма востребованной среди покупателей.
Международная группа компаний Systemair, главный офис которой размещен в Синнскаттерберге (Швеция). Продукция данного конгломерата доступна в продаже в 60 странах по всему миру. На территории РФ ее можно приобрести главным образом в Санкт-Петербурге и Ленинградской области

Основное внимание производитель уделяет экологической безопасности продукции, то есть, чтобы ее товарные позиции отвечали требованиям международного стандарта ISO 14001. Основная специализация предприятий группы состоит в производстве систем для поддержания воздуха в рамках санитарно-гигиенических норм

В ассортименте представлена продукция с самыми различными сечениями. Следовательно, такие вентиляционные трубы могут с успехом применяться не только в частном и жилищном строительстве, но и на производственных мощностях.
Арктос (Россия). Основное направление работы предприятия – производство оборудования для вентиляционных систем и систем кондиционирования. В настоящее время предприятие располагает двумя заводами, расположенными в Москве и Санкт-Петербурге. Исследовательские работы выполняются в научной лаборатории аэродинамики и акустики.

Определить, насколько качественно работает вентиляция в помещении можно, просто взглянув на состояние окон. Если они не запотели, значит, все функционирует корректно. А если наблюдается скопление конденсата на окнах, значит, в процессе работы или даже на этапе проектирования были допущены неточности.

Особенности определения длины вентиляционных труб

Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.

Расчет по таблице

Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.

Подбор высоты трубы вентиляции по таблице

При этом нужно учитывать:

• Если вентиляционная труба находится рядом с дымовой, то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
• При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
• Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

Расположение вентиляционных труб относительно конька крыши

Использование программного обеспечения

Пример расчета естественной вентиляции с помощью специальных программ

Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

• среднюю температуру внутри и снаружи;
• геометрическую форму воздуховодов;
• шероховатость внутренней поверхности, которая зависит от материала труб;
• сопротивление движению воздуха.

Система вентиляции с трубами круглого сечения

В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.

Источник
