Описание вентиляционных решеток
Вентиляционные решетки неотъемлемый элемент системы вентиляции любого здания, существует огромное многообразие подобных изделий, и в данной статье мы расскажем об обширной категории решеток из пластика. Пластик — это недорогой и практичный материал, и решетки из него отличает невысокая стоимость по сравнению с их аналогами из алюминия, долгий срок службы без потери потребительских характеристик, универсальность применения и эстетичность.
Любые решетки для вентиляции являются воздухораспределителями и предназначены для оформления вентиляционных выходов. Пластиковые решетки устанавливаются в жилых и коммерческих зданиях, классифицировать их можно по типу материала (типу пластика), используемого при их производстве, и по функционалу – их непосредственному назначению. Вентиляционная решётка — это продукт, который производится в огромных количествах, и от качества сырья напрямую зависит его себестоимость.
На рынке представлены изделия из
- Полистирола: минимальная стоимость, более высокая пластичность, с течением времени под воздействием окружающей среды теряют опрятный внешний вид.
- ABS пластика: потребительский стандарт качества, наиболее распространенный материал для производства бытовой вентиляции. Прочные и красивые вентиляционные решетки, устойчивые к загрязнениям, табачному дыму. Долговечны, обладают антистатическими свойствами.
- ASAпластика: в большинстве случаев используются в изделиях, устанавливаемых снаружи здания: фасадных решетках, стеновых выходов приточных клапанов. Устойчивы к ультрафиолету, высоким и низким температурам, механическим воздействиям.
Пластиковые вентиляционные решетки производятся в термопласт автоматах, в заранее подготовленных пресс-формах. Каждая пресс-форма специально изготавливается под определенный вид изделия или его элемент, если решетка состоит из большого количества деталей. Подобная технология позволяет быстро производить массовое количество продукции, но только в размерах, заложенных в конструкции пресс-форм, имеющихся на конкретном производстве.
Именно поэтому, мы собрали для Вас, пожалуй, самый максимальный ассортимент пластиковых вентиляционных решёток в одном месте – гипермаркете вентиляции profitvent24.ru!
Размеры прямоугольных и круглых пластиковых решёток обусловлены строительными нормативами и стандартами, а также логикой их применения, как например дверные вентиляционные решётки. Основной цвет продукции всегда белый, он может быть глянцевым или матовым, в зависимости от сорта пластика и технологии производства, к базовым цветам так же можно отнести бежевый и коричневый. Окрашивание производится с помощью добавления цветных гранул на этапе подготовки к производству. А там, где это может быть необходимо: вывод вентиляции на фасад здания или кровлю, декорирование помещения — мы рады предложить самую обширную цветовую гамму из возможной.
По форме вентиляционные решетки отливаются либо круглой, либо прямоугольной (квадратной) формы
Круглые вентиляционные решетки идеально подходят для оформления потолочных и наружных вентиляционных выходов. Стандартные присоединительные размеры пластиковых круглых решеток, соответствуют аналогичным размерам воздуховодов круглого сечения от 80 до 315 диаметров. Бывают также исключения в виде круглых дверных решеток небольших диаметров (в основном 50 мм). В большинстве своем решетки круглые производятся с фланцем для удобного присоединения к воздуховоду. Пластиковые прямоугольные вентиляционные решетки выпускаются либо в накладном варианте, закрепляемым на плоскости, либо во встраиваемом. В случае последнего, фланец решетки устанавливается непосредственно в подготовленный проём в стене или воздуховоде. Накладные вентиляционные решетки – очень удобно устанавливать и декорировать не аккуратные вентиляционные выходы
При выборе накладной прямоугольной решетки для вентиляции всегда обращайте внимание на её размер! Всегда указываются внешние размеры прямоугольника, таким образом, они должны быть несколько больше габаритов стенового отверстия
Маркировка пластиковых вентиляционных решеток, более-менее одинакова для всех торговых марок и обозначает их типоразмер, а дополнительные опции (фланец, регулируемые жалюзи и другие) обозначаются буквами. Основная масса бытовых вентиляционных решеток из пластика, которые Вы встретите — будут двух крупнейших производителей: украинские «Вентс» и российские «Эра».
Маркировка: вентиляционные решетки «Вентс»
Маркировка: вентиляционные решетки «Эра»

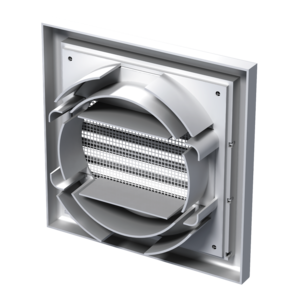

Конструкция и плюсы решетки с клапаном
Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.
Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.
Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери
Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.
Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.
Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.
Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод
Такая вентиляционная решетка имеет ряд преимуществ:
- Она защитит от уличного воздуха как холодного, так и слишком теплого.
- В помещение не будут проникать насекомые или пыль.
- Помещение будет защищено от посторонних запахов.
- Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
- Простой монтаж и уход.
- Эстетичный вид декоративной решетки.
Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.
Виды и назначение вентиляционных решеток
Решетки для систем вентиляции представлены на современном строительном рынке в громадном разнообразии форм, размеров, дизайна и материалов изготовления. В зависимости от перечисленных выше параметров изменяется и цена на то либо иное изделие. В следующих разделах мы поведаем вам об изюминках данных изделий.
Место установки
Эксперты различают вентиляционные решетки по основным показателям. Главенствующее место в классификации разглядываемых нами изделий занимает место и метод их установки. По этому показателю вент решётки подразделяют на:
- Внутренние — в большинстве случаев прекрасные вентиляционные решетки устанавливаются изнутри помещений. Их конструкции не подвержены особенным нагрузкам, исходя из этого изготавливаются преимущественно из пластика.
Подобным изделиям свойственны:
- Маленькие размеры.
- Визуальная привлекательность.
- Разнообразие стилей и цветовых решений.
Все это разрешает любому, кроме того самому требовательному клиенту, выбрать наиболее подходящую модель, органично сочетающуюся с неспециализированным дизайном интерьера помещения.
Помимо этого, внутренние подкласс весьма несложен и эргономичен в установке своими руками и предстоящей эксплуатации. Часто внутренняя вентиляционная решетка с задвижкой, что позволяет без проблем регулировать направление и интенсивность воздухообмена в помещении.
- Наружные. В соответствии с названию, эти изделия крепятся с внешней стороны здания. Назначение наружных решеток — защита воздуховодов от проникновения пыли, грязи, насекомых, грызунов и атмосферных осадков. Это, в большинстве случаев, вентиляционные жалюзийные решетки из высокопрочного алюминия, устойчивого к действию агрессивным проявлениям окружающей среды.
- Переточные. Вентиляционные переточные решетки применяют для воздухообмена между помещениями. Изделия для того чтобы типа оснащаются V- образными жалюзи, расположенные так, что перекрывают друг друга. Это снабжает свето- и шумоизоляцию между помещениями. Существуют особые вентиляционные решетки для дверей, перегородок и стен и т.направляться.
Конструкция
Следующий показатель, определяющий классификацию решеток — их конструктивные изюминки.
В соответствии с им, различают такие конструкции:
- Регулируемые изделия оборудованы подвижными жалюзи, открытие-закрытие которых значительно влияет на скорость движения воздуха и интенсивность воздухообмена.
- Нерегулируемые. Наименование говорит само за себя. Это простые конструкции без дополнительных функций.
- Инерционные решетки способны машинально закрывать жалюзи при отсутствии движения воздушных масс.
Материалы для изготовления
Вентиляционные решетки изготавливают из разных материалов.
Исходя из этого изделия классифицируются на:
- Низкая цена.
- Устойчивость к биологическому действию.
- Удобство и простота в уходе.
- Вероятное изменение цвета и формы под действием ультрафиолета.
- Алюминиевые изделия легкие, прочные, не опасаются прямых солнечных лучей, но дороже пластиковых.
- Деревянные решетки применяют только в помещений. Эти экологичные, эстетичные изделия гармонично вписываются в самые изысканные интерьеры. Изготавливаются решетки из массива дерева, исходя из этого требуют особенного ухода и стоят много.
- Стальные вентиляционные решетки весьма прочные и долговечные. Они намного тяжелее алюминиевых конструкций и стоят значительно дороже.
Форма изделий
Четвертый из основных показателей, определяющих классификацию вентрешеток — это их форма.
В этом случае вариантов намного больше, чем основные геометрические формы:
Производители вентиляционных решеток, особенно для применения в помещений, не останавливаются в изыскании новых форм и декора своих изделий.
Непременно, для оформления вентканалов с улицы применяют простые вентиляционные решетки круглые наружные, или квадратные и прямоугольные. Само собой разумеется, в случае если речь не идет об особых архитектурных решениях здания, в то время, когда любая мелочь обязана соответствовать неспециализированному ансамблю.

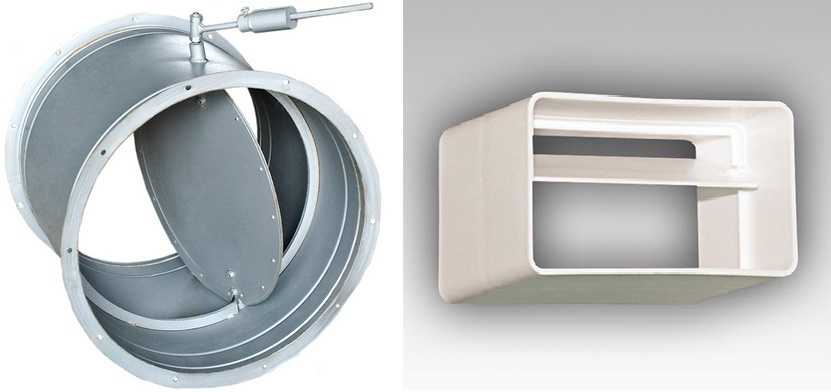

Клапан на вентиляцию — где и как поставить
Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.
Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.
В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе
Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять
Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком
В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно
Для ванной и туалета

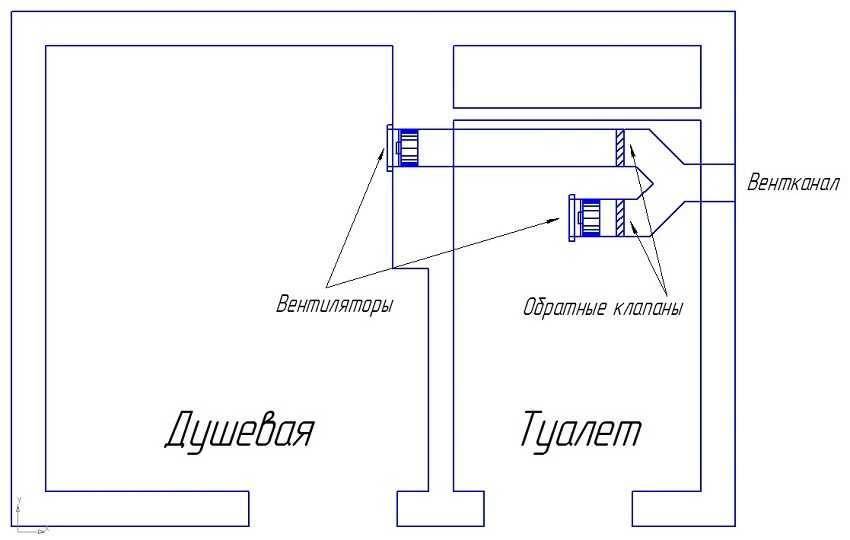

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.
Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.
Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.
Разновидности пластиковых вентиляционных решеток
Вентиляционные системы оснащаются решетками трех типов:
- Защитные декоративные нерегулируемые конструкции. Предотвращают засорение воздуховодов и попадание в них мелких грызунов и насекомых. Нерегулируемая
- Инерционные вентиляционные конструкции оснащены автоматическими устройствами для перекрытия поступления воздуха из шахты, например, при возникновении обратной тяги. К инерционным устройствам относится решетка с обратным клапаном, которая предотвращает проникновение посторонних запахов из вентиляционной шахты. Инерционная
Регулируемые конструкции, оснащенные жалюзийными створками, с помощью которых можно управлять притоком воздуха из вентиляционного канала. Регулируемая
Опции вентиляционных пластиковых решеток
Опции вентиляционных решеток предназначены для расширения их функциональности и максимального удобства использования. Как правило, пластиковые вентиляционные решетки представлены сериями, где есть базовая модель и её вариации с различными дополнительными «фишками»:
Регулятор расхода воздуха – регулируемая пластиковая решетка. Подвижные ламели, расположенные за лицевой стороной решетки, управляются флажковым регулятором, либо шнурком. Регулируя сечение решетки Вы получаете комфортный поток воздуха, необходимый в текущее время, также при необходимости его можно полностью перекрыть.
Круглый фланец – выход определенного диаметра на тыльной стороне решетки. Пластиковая решетка с фланцем – напрямую стыкуется с жесткими и гибкими воздуховодами соответствующих диаметров, образуя надежное герметичное соединение.
Универсальный фланец – позволяет стыковать вентиляционную решетку с воздуховодами различного сечения. Универсальный фланец имеет надёжную ступенчатую регулировку и его диапазон обозначается на этикетке изделия.

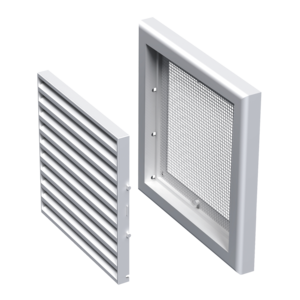

Москитная сетка – стандартная опция для большинства пластиковых вентиляционных решеток. Не влияет на внешний вид, долговечна, и является по сути своеобразным «грязевым» фильтром, который нужно очищать по мере заполнения.
Вышеуказанные опции могут сочетаться между собой.
Универсальные: самая обширная группа, применяемая в любых задачах в сфере вентиляции. Вентиляционные решетки из пластика общего назначения, массово используются в жилом и коммерческом сегменте.
Вот таким образом, в своем многообразии, пластиковые вентиляционные решетки заняли свою уникальную нишу в жилом и коммерческом строительстве. С усовершенствованием оборудования появляются все более технически сложные изделия, используются безопасные и передовые материалы, соответствующие самым строгим стандартам.
Каталог товаров Profitvent24.ru включает более тысячи разнообразных воздухораспределителей из пластика ведущих отечественных и зарубежных производителей. Среди наших предложений есть недорогие пластиковые решетки оптом, вентиляционные решетки пластиковые для вытяжки, фасадные вентиляционные решетки и многое другое! Помните, что Вы всегда можете обратиться к нашим профессиональным консультантам, мы обязательно поможем с выбором и обеспечим гарантию лучшей цены!
Источник
Несколько советов по эксплуатации
Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими видами вентиляционных решеток и особенностями их эксплуатации.
Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.
В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение
Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.
Виды вентиляционных решеток
На строительном рынке представлен широкий ассортимент вентиляционных решеток, которые отличаются по размерам, формам, предназначению, материалу изготовления, цвету и цене. По назначению изделия бывают:
- наружные;
- внутренние;
- переточные.
Первые устанавливаются со стороны улицы. Они предотвращают попадание внутрь осадков, мелкого мусора и насекомых. Внутренние устройства подбирают под дизайн интерьера. Они могут иметь жалюзи, благодаря которым направляют потоки воздуха и регулируют его интенсивность. Для удобства чистки вентиляционного канала предусматривается возможность демонтажа центральной части решетки.
Переточные решетки предназначены для циркуляции воздуха между смежными комнатами. На них установлены жалюзи, пластины которых перекрывают друг друга. Это позволяет не нарушать звукоизоляцию.
Используются следующие материалы для изготовления решеток:
- пластик;
- алюминий;
- дерево;
- сталь;
- латунь и др.
Пластиковые решетки устанавливают внутри помещения, делают вентиляцию в двери для ванной. Они преимущественно белые. Обладают такими преимуществами:
- высокая устойчивость к влаге;
- малый вес;
- нейтральны к химическому воздействию;
- просты в обслуживании.
Изделия плохо переносят высокие температуры. Для наружного монтажа выбирают металлические решетки. Алюминиевые менее прочные и легко деформируются, но более долговечны. Железные со временем начинают ржаветь, однако лучше переносят механические нагрузки.
Латунные, медные и бронзовые решетки характеризуются наличием орнаментов, вензелей и различных украшений. Их выбирают как для настенного, так и для напольного монтажа. Иногда устанавливают в подоконниках и на потолке.
Деревянные модели редко устанавливают, поскольку материал реагирует на влагу. Такие решетки устанавливают в помещениях с низким уровнем влажности. Они хорошо вписываются в дизайн деревянных домов. Другие материалы используются редко и в основном в качестве нестандартных дизайнерских решений.
Особенности конструкции
Существует несколько видов конструкций для вентиляционных отверстий:
- с регулируемыми и нерегулируемыми жалюзи;
- инерционные;
- щелевые.
Скорость движения воздуха изменяется в зависимости от времени суток, года и погодных условий. Если в принудительном воздухообмене этот параметр регулируется скоростью вращения вентилятора, то в естественном это делают с помощью жалюзи. Положение планок изменяется движением специального рычага. В зависимости от зазора скорость перемещения воздуха можно увеличить или уменьшить. Регулируется как входящий поток, так и исходящий.
Такие устройства часто устанавливают на продухи для фундамента, приточные и вытяжные каналы. Недостатком изделий считают тот факт, что периодично их нужно снимать, чистить и смазывать подвижные механизмы.
Инерционные решетки или изделия с обратным клапаном не позволяют воздуху из вентиляционной системы попадать в помещение, если опрокидывается тяга. Обратный клапан представляет собой тонкую пластину, закрепленную по центру. При правильном движении воздуха перегородка открывается, а при обратном — перекрывает просвет. Такой клапан можно установить в любую решетку. Самый простой вариант выполнен в виде тонкого листа из пластмассы.
Однозначного мнения, нужен ли клапан, нет. Главным аргументом выступает возможное залипание лепестка. Со временем на решетке накапливается грязь, пластина прилипает и перекрывает доступ воздуха. Эту проблемы можно исправить простой чисткой устройства. Однако в некоторых случаях обратный клапан необходим. Например, когда естественная и принудительная вентиляции вмонтированы в один канал.
Щелевые конструкции иногда ставят за подвесными потолками. Они имеют продолговатую форму. Чаще используются в общественных местах и офисных зданиях. В домашних условиях устанавливают вентиляционные кольца на дверь.
Формы и размеры
По форме вентиляционные устройства бывают:
- круглые;
- прямоугольные;
- квадратные;
- многоугольные;
- овальные.
Прямоугольные конструкции устанавливают на кухне, в ванной и туалете. Эта форма позволяет эффективнее совершать воздухообмен в комнатах. Также используют такие изделия под подоконником, чтобы лучше осуществлялась конвекция теплого и прохладного воздуха.
Устройство и принцип действия
Решетки по форме сечения бывают круглыми и квадратными. Все они имеют унифицированные размеры для состыковки с воздуховодами.
Монтируются на выходе системы воздухообмена со стороны улицы в частных домах или внутри помещения в многоквартирных, с общими вентиляционными шахтами.
Базовые составные части вентиляционной решетки с клапаном:
- корпус;
- крепежный фланец;
- заслонка;
- декоративная панель.
Устройство разных моделей незначительно отличается, но в общем виде принцип работы заключается в следующем: внутри корпуса установлена заслонка, которая открывается до определенного положения.
При воздействии потока воздуха со стороны улицы она закрывается, блокируя прохождение воздуха. Если воздух дует со стороны вытяжки, то клапан открывается, пропуская воздух.
Вращение заслонки в обратную сторону блокируется засечкой в корпусе. Фланец служит для подключения изделия к трубе.
Отличие по материалу
Пластиковые
Вентиляционные решетки бывают:
- деревянными;
- пластмассовыми;
- металлическими.
Чтобы правильно выбрать материал, нужно учитывать, где она будет установлена. Деревянные изделия боятся влаги, поэтому для наружного применения они не подходят. В помещениях с повышенной влажностью их тоже нельзя устанавливать. Они бывают встраиваемыми и накладными. Крепят их при помощи саморезов, винтов или приклеивают.
Деревянные
Если говорить о пластике, то он дешевый, но в то же время может выдерживать перепад температур, воздействие химических веществ и влаги. Такие решетки не будут ржаветь и коробиться. Изготавливают решетки круглых и прямоугольных форм. Крепится решетка саморезами через специальные отверстия в раме. Пластмассовые изделия используют внутри помещения.
Металлические
Металлические решетки предназначены для наружного применения, так как могут переносить разные условия и воздействия. Они прочные и долговечные, способны выдерживать высокое давление воздуха. Чтобы на них не образовалась коррозия, их обрабатывают специальным составом. Широко распространены стальные и алюминиевые решетки.
Как видно, вариантов решеток много, вам остается только выбрать ту, которая будет подходить для ваших потребностей.
